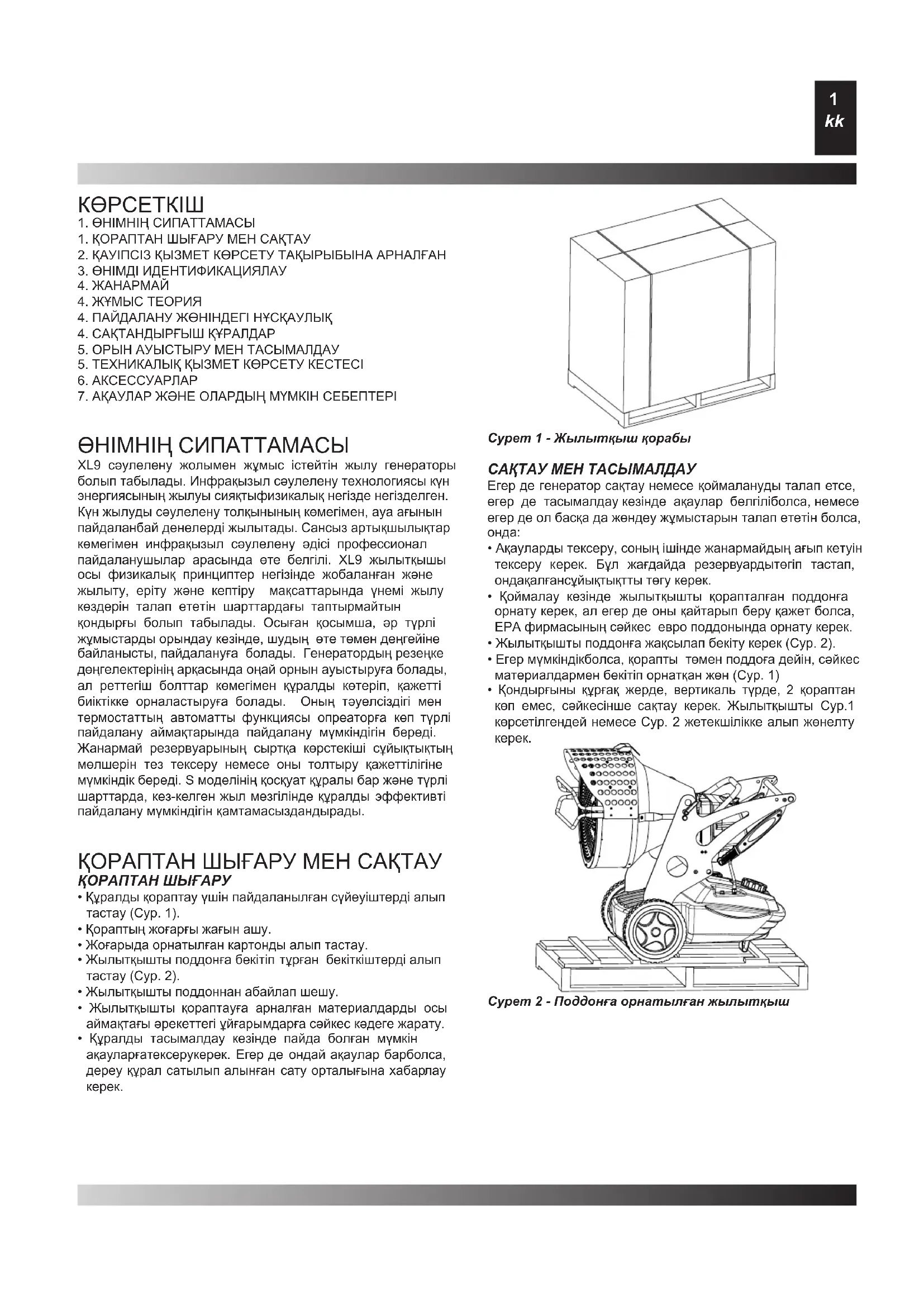

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ XL9SR Master

1. ҚОРАПТАН ШЫҒАРУ МЕН САҚТАУ

4. ПАЙДАЛАНУ ЖӨНІНДЕГІ НҰСҚАУЛЫҚ

4. САҚТАНДЫРҒЫШ ҚҰРАЛДАР

ӨНІМНІҢ СИПАТТАМАСЫ XL9 сәулелену жолымен жұмыс істейтін жылу генераторы болып табылады. Инфрақызыл сәулелену технологиясы күн энергиясының жылуы сияқтыфизикалық негізде негізделген. Күн жылуды сәулелену толқынының көмегімен, ауа ағынын пайдаланбай денелерді жылытады. Сансыз артықшылықтар көмегімен инфрақызыл сәулелену әдісі профессионал пайдаланушылар арасында өте белгілі. XL9 жылытқышы осы физикалық принциптер негізінде жобаланған және жылыту, еріту және кептіру мақсаттарында үнемі жылу көздерін талап ететін шарттардағы таптырмайтын қондырғы болып табылады. Осыған қосымша, әр түрлі жұмыстарды орындау кезінде, шудың өте төмен деңгейіне байланысты, пайдалануға болады. Генератордың резеңке дөңгелектерінің арқасында оңай орнын ауыстыруға болады, ал реттегіш болттар көмегімен құралды көтеріп, қажетті биіктікке орналастыруға болады. Оның тәуелсіздігі мен термостаттың автоматты функциясы опреаторға көп түрлі пайдалану аймақтарында пайдалану мүмкіндігін береді. Жанармай резервуарының сыртқа көрстекіші сұйықтықтың мөлшерін тез тексеру немесе оны толтыру қажеттілігіне мүмкіндік береді. S моделінің қосқуат құралы бар және түрлі шарттарда, кез-келген жыл мезгілінде құралды эффективті пайдалану мүмкіндігін қамтамасыздандырады. ҚОРАПТАН ШЫҒАРУ МЕН САҚТАУ ҚОРАПТАН ШЫҒАРУ

• Құралды қораптау үшін пайдаланылған сүйеуіштерді алып тастау (Cур. 1).

• Қораптың жоғарғы жағын ашу.

• Жоғарыда орнатылған картонды алып тастау.

• Жылытқышты поддонға бекітіп тұрған бекіткіштерді алып тастау (Cур. 2).

• Жылытқышты поддоннан абайлап шешу.

• Жылытқышты қораптауға арналған материалдарды осы аймақтағы әрекеттегі ұйғарымдарға сәйкес кәдеге жарату.

• Құралды тасымалдау кезінде пайда болған мүмкін ақауларғатексерукерек. Егер де ондай ақаулар барболса, дереу құрал сатылып алынған сату орталығына хабарлау

САҚТАУ МЕН ТАСЫМАЛДАУ Егер де генератор сақтау немесе қоймалануды талап етсе, егер де тасымалдау кезінде ақаулар белгіліболса, немесе егер де ол басқа да жөндеу жұмыстарын талап ететін болса,

• Ақауларды тексеру, соның ішінде жанармайдың ағып кетуін тексеру керек. Бұл жағдайда резервуардытөгіп тастап, ондақалғансұйықтықтты төгу керек.

• Қоймалау кезінде жылытқышты қорапталған поддонға орнату керек, ал егер де оны қайтарып беру қажет болса, ЕРА фирмасының сәйкес евро поддонында орнату керек.

• Жылытқышты поддонға жақсылап бекіту керек (Cур. 2).

• Егер мүмкіндікболса, қорапты төмен поддоға дейін, сәйкес материалдармен бекітіп орнатқан жөн (Cур. 1)

• Қондырғыны құрғақ жерде, вертикаль түрде, 2 қораптан көп емес, сәйкесінше сақтау керек. Жылытқышты Сур.1 көрсетілгендей немесе Сур. 2 жетекшілікке алып жөнелту

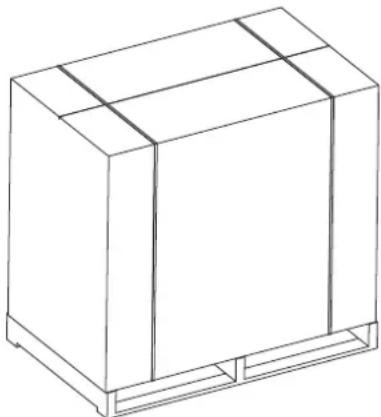

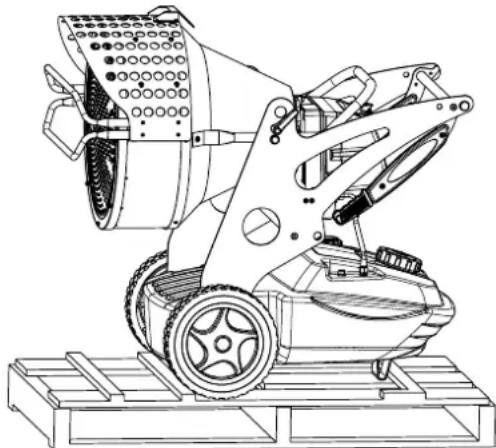

Сурет 1 - Жылытқыш қорабы Сурет 2 - Поддонға орнатылған жылытқышҚАУІПСІЗ ҚЫЗМЕТ КӨРСЕТУ ТАҚЫРЫБЫНА АРНАЛҒАН

МАҢЫЗДЫ: Осы ауа жылытқыш мобильді және уақытша кәсіби қолдану үшін әзірленген. Ол үйде қолдану немесе адамның жылу жайлылығы үшін арналмаған. МАҢЫЗДЫ: Инфрақызыл жылытқышты пайдалану алдында немесе оның техникалық қызметке байланысты әрекеттер орындау алдында, осы қызмет көрсету бойынша жетекшілікті мұқият оқып алған жөн. Жылытқышты дұрыс пайдаланбау ауыр дене жарақаттарына немесе күю, өрт, жарылу, электр тогымен соғу немесе көмірқышқыл газымен улану салдарынан өлімге соқтыруы мүмкін. ҚАУІП: Көмірқышқыл газымен улану өлімге

Көмірқышқылгазымен улану - Көмірқышқыл газымен уланудың алғашқы белгілері тұмау тию көрсеткіштеріне ұқсас, бас ауыру, бас айналу және/немесе жүрек айнумен сипатталады. Бұл белгілер инфрақызыл жылытқыштың дұрыс емес әрекеттерімне пайдаболуы мүмкін. Егер де бұндай белгілер пайда болса, дереу ғимараттан таза ауаға шығу керек! Жылытқышты жөндеуге тапсырукерек. Жылытқышты қайта қосу тек қана құралдың толық жөнделуінен кейін ғана іске асуы керек. Кейбір жағдайларда көмірқышқылының тотығының әрекеті тым қауіпті; бұл әсіресе аяғы ауыр әйелдерге, жүрек немесе өкпе ауыруларына шалдыққан адамдарға, сонымен қатар анемия ауыруына шалдыққандарға, алкогольдің әрекетіндегі адамдар, жоғарыдажұмыс істейтін адамдарға байланысты. Жылытқышты пайдаланушы барлық ескертулерді оқып, оларды орындауы керек. Осы жетекшілікті болашақта пайдалану мақсатында қауіпсіз жерде сақтау керек: пайдаланушы инфрақызыл жылытқышқа қауіпсіз әрі дұрыс қызмет көрс етуге арналған ұсыныстарды таба алады. Өрт немесе жарылыстың пайдаболу қаупінің алдын алу үшін жылытқышты жанармаймен толтыру үшін жылытуға арналған май немесе дизельдіжанармай пайдаланған жөн. Бензин, ауыр бензин, еріткіштер немесе сыр, спирт немесе басқа да тез жанатын сұйықтықтарды пайдалануға мүлдем болмайды.

• Резервуарды толтыру: a) Резервуарды толтыруды орындайтын персонал сәйкес мамандандырылған, сонымен қатар өнеркәсіп жетекшіліктері жетік білетін және ауа жылытқыштарын қауіпсіз пайдалану бойынша әрекеттегі ұйғарымдарды жетік білуі керек. b) Тек қана жылытқыштың идентификациялық кестесінде көрсетілген жанармайды ғана пайдалану керек. c) Резервуарды толтыру алдында барлық жану көздерін өшіру кекрек, соның ішінде бақылаушы көзді, және жылытқышты салқындату мақсатымен қалдыру керек. d) Резервуарды толтыру кезінде барлық жанармай шлангтары мен жалғңануларды герметикалыққа тексеріп тұру керек. Барлық тығыздықсыздар жылытқышты қайта қосу алдында жойылуы

e) Бір ғимаратта жылытқышпен бірге немесе оның жанында жылытқыштың бір күндік жұмысынан асатын жинармайды ешқашан сақтауға болмайды. Жанармайды сақтауға арналған резервуарлар бөлек ғимарттарда сақталуы керек. f) Барлық жанармай резервуарлары жылытқыштан кем дегенде 1 метр ара-қашықтықта орнатылуы керек, сонымен қатар газ сваркасына арналған жанғыштардан, дәнекерлеу қондырғысынан және сол сияқты жану көздерінен (жылытқыштарда орнатылған жанармай резервуарларына қатысы жоқ) алшақ орналасуы

g) Жанармайды өрттің алдын алу мақсатында жанармай шлангысынан жанармайдың ағып кетуі кезінде жанармайды сіңіріп алуды болдырмайтын жерге арналған төсемелері бар ғимараттарда сақтауға болмайды. h) Барлық ғимарттар, сонымен қатар жанармайды сақтауға арналған резервуарлар әрекеттегі өзекті заңды заңнамаларға сәйкес болуы керек.

• Инфрақызыл жылытқышты ешқандай кезде бензин, сырларға арналған еріткіштер немесе басқа да тез жанатын сұйықтықтар бар ғимарттарда қолдануға болмайды.

• Жылытқышты пайдалану кезінде барлық локалды ұйғарымдар мен әрекеттегі өзекті заңнамаларды бұлжытпай орындау керек.

• Мата, занавескалар және сол сияқты материалдардың жанында қолданылатын жылытқыштар сондай материалдардан қауіпсіз ара-қашықтықта орналастыруы керек. Минималды қауіпсіз ара- қашықтықтар сәйкес ұйғарымдарда анықталған, жылытқышты пайдаланатын мемлекетте әрекет ететін. Ондай түрлі материалдар жақсылап бекітілуі керек, жел немесе желдету әсерінен жылытқышпен әсерлесуінің нәтижесінде олардың жануының алдын алу үшін.

• Жылытқыштарды тек қана жақсы желденетін ғимараттарда ғана пайдалану керек. Сәйкес тесік немесе ауа ағымын қамтамасыздандыратын қондырғы орнату керек, осы аймақта әрекет ететін ұйғарымдарға сәйкес, таза ауаны беруді қамтамасыздандыратын.

• Жылытқышты құралдың номиналды өндіруші щитогында көрстілген параметрлерге кернеуі мен жиілігі сәйкес келетіндей нәрлеу жүйесіне жалғау керек.

• Тек қана дұрыс жерлендірілген вилкаға қосылған үшсымды ұзартқыштарды ғана пайдалану керек.

• Минималды қауіпсіз ара қашықтыққа локалды ұйғарымдарда көрсетілген ара қашықтықты қабылдау керек.

• Жылытқышты ол қызып кеткен соң немесе қондырғының жұмыс істеп тұрған уақытында жылытқыш орнатылған орын тұрақты және горизонталь болып тұратындай етіп орналастыру керек. Бұл өртті болдырмаудығы маңызды фактор.

• Орын ауыстыру немесе қоймалау кезінден жылытқышты горизонталь қалпында, жанармайдың ағып кетуінің алдын алу үшін, сақтау керектігін естен шығармаған жөн.

• Жылытқыштың жанына балалар немесе жануарлардың жақындауына жол бермеңіз.

• Қолданылмайтын жылытқышты электр желісінің жүйесінен ажыратып тастаңыз.

• Жылытқыштың басқа механизм немесе құрал көмегімен басқарылатын естен шығармаңыз (мысалы, термостат немесе уақытты реттегі) және кез-келген уақытта өшіп қалатынын естен шығармаңыз.

• Жылытқышты тұрғын үйлерде ешқашан орнатуға болмайды.

• Ауаның кіру және шығу тетіктерін жабуға немесе блоктауға

• Қызған, электр желісінің жүйесіне қосылған және жұмыс істеп тұрған жылытқышты манипуляциялауға тиым салынады, оның орнын ауыстыруға, оған жанармай толтыруға және қандай да бір техникалық қызмет көрсету бойынша жұмыстар орындауға тиым

• Жылытқышты алғаш қосу кезінде пайда болатын түтін жану камерасында болатын буланатын органикалық материалдардың жануыының себебі (керамикалық), сонымен қатар оттықтың беті жағылған коррозияға қарсы майдың салдарынан болуы мүмкін. Бірнеше минуттан соң түтін кетеді.

• Жылытқыш айналасындағы жұмысшы температуралар диапазоны -30°C-тан +40°C-қа дейін.

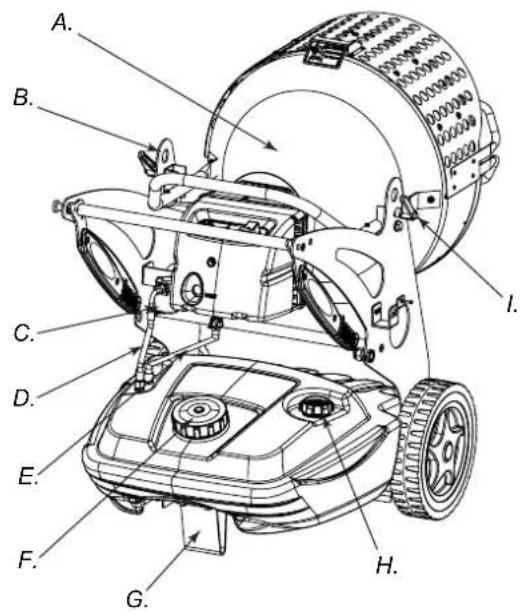

ӨНІМДІ ИДЕНТИФИКАЦИЯЛАУ A. Жану камерасы, B. Транспортты жалғанатын механизм, C. Жанармай фильтрі немесе алдын ала жылытатын жанармай фильтрі (ОПЦИЯ), D. Жанармайды беретін шланг, E. Жанармайды қайтаратын шланг, F. Жанармайдың кіретін түтігінің бұрандалы қалпағы, G. Аяқ немесе дөңгелек (ОПЦИЯ), H. Жанармай деңгейін көрстекіш, I. Жану камерасының түйін астының блокадасы, L. Aлдыңғы дефлектор, M. Жанармайды ағызу кранигі, N. Жанармай резервуары, O. Жылытқыштың орнын ауыстыруға арналған ұстағыш, P. Петля блокадасы, Q. Oттық, R. Иілу бұрышын

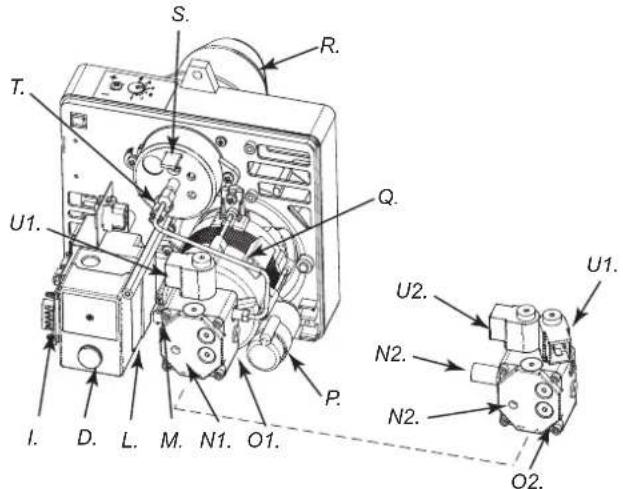

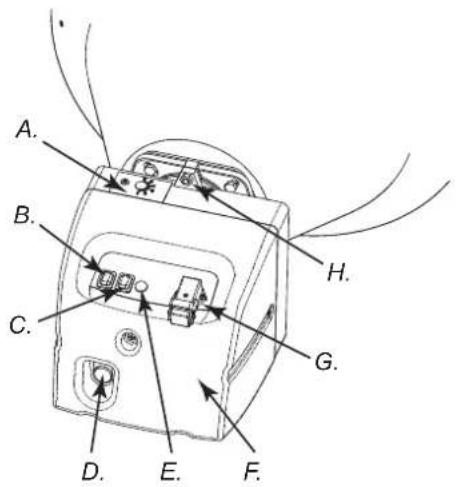

U1. U2. U1. N2. N2. O2. A. Aуа тетіктерін реттегіш, B. Жануы бар ВКЛ./ВЫКЛ батырмасы, C. Жанармайды жылытудықосқыш (ОПЦИЯ) (XL 9SR), D. Қайта қосу басқышы, E. Нәрлеу көрстекіші, F. Оттық корпусы, G. Термостат штепселі, H. Винт, I. Келесі желдету, L. Отты реттегіш, M. Трансформа тор, N1. Сорғыны реттегіш (XL 9ER), N2. Сорғыны реттегіш (XL 9SR), O1. Cорғы (XL 9ER), O2. Cорғы (XL 9SR), P. Конденсатор, Q. Қозғалтқыш, R. Оттық түтікшесі, S. Жану басын реттегіш, T. Фотоэлектрлі резистор, U1. Электрлі клапан 1°(XL 9ER-SR), U2. Электрлі клапан 2°(XL 9SR). Сурет 3 Сурет 4 Сурет 5 - Жылытқыш жұмысын бақылайтын құралдар Сурет 6 - Жылытқыш оттығының түйін астыларыЖАНАРМАЙ НАЗАР АУДАРЫҢЫЗ: Жылытқыш тек қана керосин немесе жануға арналған маймен ғана толтыруы

• электродтарда көмір қалдықтарының пайда болуы. Қоршаған ортаның төментемпературасында жанармай қатуыныңалдын алатын токсинді емес жанармай пайдаланған жөн. ЖҰМЫС ТЕОРИЯ Жануға арналған желдету желдеткішпен жасалады және оттыққа беріледі. Оттық тубасындағаауа жанармаймен араласады, ол жоғары күшті сопло көмегімен шашырайды. Жанармай резервуардан ротационды сорғы көмегімен тартылады, ол жанармайды шашырату мақсатымен жоғары қысыммен жанармайды әкеледі. ПАЙДАЛАНУ ЖӨНІНДЕГІ

НАЗАР АУДАРЫҢЫЗ: Жылытқышты пайдалану алдында, сонымен қатар оны электр желі жүйесіне қосу алдында, жылытқыштың ақпараттық щитогында көрсетілген параметрлерге параметрлер сәйкес келетіндігін тексеру қажет. ЖЫЛЫТҚЫШТЫ ҚОСУ

1. Қауіпсіздік техникасы тақырыбына арналған барлық

ережелерді сақтау керек.

2. Резервуарды дизельді жанармай немесе жандыру

майымен толтыру керек.

3. Жанармай резервуарының қақпағын жабыңыз.

4. Жылытқыштың номиналды өндіруші щитогында

келтірілген көрсеткіштергесүйене отырып, кернеуі бар қабырғаға орнатылған жерлендірілген ұяшыққа нәрлеу сымын жалғаңыз. ТЕРМОСТАТЫ ЖОҚ ЖЫЛЫТҚЫШТЫ ҚОСУ

• XL 9ER Ауыстырғышты (В Cур. 5) қосулы (I) қалпына орнату. Жылытқыш оттық жұмысының басынан 10 секундтан кейін алдын ала желдету режимінде жұмысын бастайды.

• XL 9SR НАЗАР АУДАРЫҢЫЗ: Жылытқышты қосу алдында басқыш сәйкес қалыпта орнатылғанына көз жеткізіңіз (С Cур. 5) . Ауыстырғышты (В сур.5) қосулы (I) қалпына орнату. Жылытқыш оттық жұмысының басынан 10 секундтан кейін алдын ала желдету режимінде жұмысын бастайды. Максималды өндірушілікке қол жеткізу мақсатында басқышты суретте көрсетілгендей етіп орнатыңыз (С сур. 5).

ТЕРМОСТАТЫ БАР ЖЫЛЫТҚЫШТЫ ҚОСУ Термостат немесе бақылау құралын (мысалы уақыт реттегішті), егер де ол бар болса, жылытқыш әрекетін қамтамасыздандыратындай орнатыңыз. АЗАР АУДАРЫҢЫЗ: Жылытқыш автоматты режимде ТЕК ҚАНА бақылаушы құрал орнатылған кезде ғана, мысалы термостат немесе уақыт реттегіш, жұмыс істей алады. Бақылау құралын жылытқышқа ЭЛЕКТРЛІ ЖАЛҒАУЛАР СХЕМАСЫНА сәйкес жалғау керек. Жылытқышты қосу алдында немесе жанармай шлангысын толық босатқан соң соплодан шығатын жанармай ағыны тым аз, нәтижесінде отты бақылайтын сақтандырғыш механизм қосылады (САҚТАНДЫРҒЫШ МЕХАНИЗМДЕР бөлімін қараңыз), нәтиждесінде жылытқыштың тоқтап қалуы жүзеге асады. Бұл жағдайда бір минут өткенсоң қайта қосу басқышын басу керек (D Cур. 5-6) және жылытқышты қосу керек. Егер де жылытқыш қосылмаса, келесіні орындау:

1. резервуарда жанармайдың бар екендігіне көз жеткізу (N

2. қайта қосу батырмасын басу керек (D Cур. 5-6).

Егер де жылытқыш бұрынғыша қосылмай жатса, АҚАУЛАР ЖӘНЕ ОЛАРДЫҢ МҮМКІН СЕБЕПТЕРІ бөлімінің ұсыныстарына құралдың осындай күйінің себептерін анықтау мақсатында жүгіну керек. НАЗАР АУДАРЫҢЫЗ: қайта қосу алдында (құрал өшірулі және суытылған болу керек) иілу бұрышының реттегіш винттерін блоктау керек. НАЗАР АУДАРЫҢЫЗ: Жылытқышқа нәр беретін электрлі сым жерлендірілген және электромагнитті-термикалық дифференциалды ажыратқышпен қамтамасыздандырылуы керек. Жылытқыштың нәрлеу сымы ажыратқышпен қамтамасыздандырылған штепсельге жалғануы

ЖЫЛЫТҚЫШТЫ ӨШІРУ Ауыстырғышты өшіру қалпына (О) орнатыңыз (В сур. 5) немесе термостат немесе бақылаушы құралды (уақыт реттегішті) өшіру керек, егер деосы құралдардың біреуі жылытқышқа қосулы болса. От бәсеңдейді, бірақ ауа үрлеуі бұрынғыша келесі желдету циклы аяқталғанша (салқындау) жұмыс істеп тұрады. НАЗАР АУДАРЫҢЫЗ: Вилканы қабырғадағы ұяшықтан алу алдында келесі желдету циклы толық тоқтағанша (салқындату 3 минуттай жалғасады) тоқтау керек. САҚТАНДЫРҒЫШ ҚҰРАЛДАР Жылытқышта оттың қалпын реттеп тұратын сақтандырғыш құралы болады (L Cур. 6). Егер де жылытқыштың жұмысы уақытында дұрыс жұмыс істемеу белгілері пайда болса, сақтандырғышқұрал оттықты өшіреді және қайта қосу басқышының белгісі қосылады (D Cур. 5-6). Құралдың сонымен қатар салқындату жүйесі болады, ол 3 минут аралығында жану камерасының оптималды, автоматты салқындау мүмкіндігін береді. Жылытқышты қайта қосу алдында оттықтың өшіп қалуына себепші болған себепті тауып, оны жою керек.

НАЗАР АУДАРЫҢЫЗ: Жылытқыштың орнынауыстырунемесе көтерілуі алдында жанармай пробкалары соңына дейін тығыз бұратылғандығына көз жеткізу керек (F және H Cур. 3).

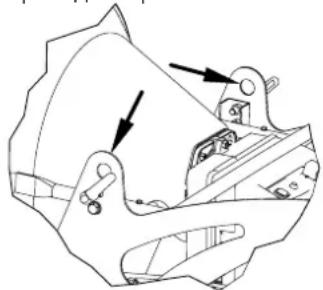

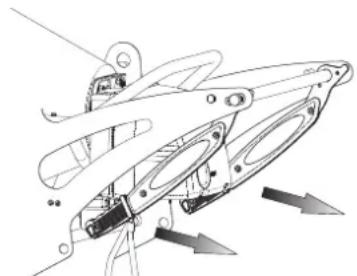

Рым-болттар механизмінің арқасында қондырғыны проблемасыз орнын ауыстырып, көтерілген қалпында орнатуға бюолады (В сур. 3 немесе Cур. 7). Осыған байланысты жылыту, салқындату және кептірудің тиімді қалпын таңдау мүмкіндігі бар. ОРЫН АУЫСТЫРУ Осы жетекшілікте келтірілген жылытқыштың артқы бұрандалы дөңгелегі болуы мүмкін (G сур. 3). Бұл жағдайда егер де жердегі материалдың осындай мүмкіндіктері болса, жылытқышты итергіш сияқты итеріп орнын ауыстыруға болады. Егер де жывлытқыштың артқы бұрандалы дөңгелегі болмаса, петлядан блокаданы шешу керек (Р Cур. 4), жылытқыштың шеткі консолдарының бірінде орналасқан. Ұстағыштарды фиксациялау қалпынан (Cур. 8) транспорт қалпына (Cур. 9) ауыстыру. Жылытқыш тек қана алдыңғы екі дөңгелегінде қалатындай етіп көтеріп, оны қажетті орынға ауыстырыңыз. НАЗАР АУДАРЫҢЫЗ: Техникалық қызмет көрсету алдында орындаңыз: «ГЕНЕРАТОРДЫ ӨШІРУ» бөлімінде келтірілген ережелерге сәйкес құралды өшіру керек; нәрлеу көзіненажыратып, жылытқыш суығанша күту керек. ТЕХНИКАЛЫҚ ҚЫЗМЕТ КӨРСЕТУ

НАЗАР АУДАРЫҢЫЗ: Техникалық қызмет көрсету алдында орындаңыз: «ГЕНЕРАТОРДЫ ӨШІРУ» бөлімінде келтірілген ережелерге сәйкес құралды өшіру керек; нәрлеу көзінен ажыратып, жылытқыш суығанша күту керек. Осы параграфта келтірілген ұсыныстар жанармай тазалығына байланысты болатын эксплуатациялық тексеру мен жылытқыш жұмыс істейтін шарттарға байланысты – уақыт жақсы желденетін ғимараттар, кішкене құрамында шаңыбар және таза жанармайды пайдалану кезінде шарттар үшін келтірілген. Пайдаланудың әрбір 50 сағаты сайын:

• Ыдысты бөлшектеп (ФИЛЬТРДІ ТАЗАЛАУ қараңыз), оны алып тастап, тазала. Пайдаланудың әрбір 200 сағаты сайын:

• Насос фильтрін бөлшектеп (ФИЛЬТРДІ ТАЗАЛАУ қараңыз), оны алып тастап, тазалау. Пайдаланудың әрбір 300 сағаты сайын:

• Оттықтыалып тастап оның тубасының ішкі бөлігін, от дискісін, реттеу электродтарын тазалап, қажет болса олардың ось аралық ара-қашықтықтарын тазалау керек (ОТТЫҚТЫ ТАЗАЛАУ қараңыз). ЖАНАРМАЙ ФИЛЬТРІН ТАЗАЛАУ

• Пласик стаканды бұрап алып, фильтрдің төсемесін шығарып алу керек.

• Бензин көмегімен төсемені жақсылап тазалау керек.

• Қайтадан фильтр төсемесін орнына орнатып, жану жүйесін нәрлендіретін жанармай фильтрінің корпусына стаканды бұрап қойыңыз. СОРҒЫ ФИЛЬТРІН ТАЗАЛАУ

• Оттық корпусын демонтаждау (Ғ Сур. 5), оттық сорғысына жетуді қамтамасыздандыру үшін (О Cур. 6).

• Фильтрді сорғыға бекітетін панельді шешу (А Cур. 11).

• Корпустан фильтрді шығару (С Сур. 11).

• Оны жақсылап жанармай майымен немесе дизельді жанармаймен тазалау.

• Қайтадан орнына қойып, фильтр панелін сорғыға бұрап

C. Фильтрлер, D. Кіру корпусы / жанармайдың

Сурет 10 - Жылытқыш фильтрі Сурет 7 - Транспортты жалғағыш механизм Сурет 8 - Фиксациялау қалпындағы ұстағыштар,

Сурет 9 -Транспорт қалпындағы ұстағыштар, жылытқыш1326

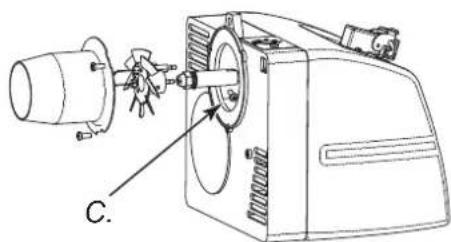

ОТТЫҚТЫ ТАЗАЛАУ • Жану камерасында оттықты бекітіп тұратын (А Cур. 3) болтты бұрап алу (Н Cур. 5). • Жану камерасынан оттықты шығарып алу (сур. 3).• Оттық трубкасын бекітетін (А Cур. 12) үш гайканы бұрап алу (В Сур. 12).• Трубканы шешу.

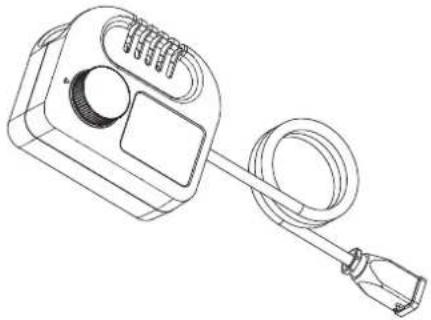

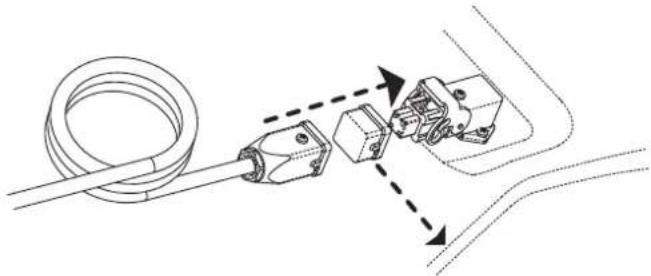

• От электродтарына арналған дискілер кешенін бекітетін болтты бұрап алу (С Сур. 13) және сопло ұстағышын шығарып алу (Ғ Сур. 14). • От дискісі (D Cур. 14) мен электродтарды (Е Cур. 14) тазалау.• Соплоны ұстағыштан (Ғ Сур. 14) соплоны (G Сур. 14) бұрап алу, оны тазалап немесе қажет болса соплоны ауыстыру керек.• Соплоны ұстағышқа соплоны (G Сур. 14) бұрап қою.• От дискісі-электродатр кешенін қайта орнына орнату, дұрыс ара-қашықтыққа көңіл бөліп орнатыңыз, (Cур. 14) көрсетілгендей. АКСЕССУАРЛАР ТЕРМОСТАТБАҚЫЛАУ ҚҰРАЛЫН ЖАЛҒАУЕСКЕРТУ: Техникалық қызмет көрсету бойынша жұмыстарды орындау алдында: «ГЕНЕРАТОРДЫ ӨШІРУ» бөлімінде келтірілгендей, құралды ережелерге сәйкес өшіру; нәрлендіру көзінен өшіріп, жылытқыш салқындағанша күту.ЖАНАРМАЙДЫ АЛДЫН АЛА ЖЫЛЫТУ ФИЛЬТРІ ТЕЖЕГІШІ БАР БҰРАНДАЛЫ ДӨҢГЕЛЕК

Сурет 12 - Оттықтың демонтажы

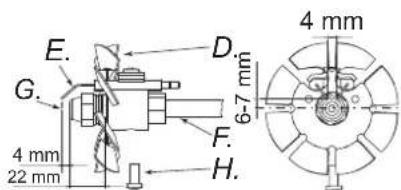

22 mm Сурет 13 - От дискісі-электродтар кешеніСурет 14 - Электродтар мен сопло ара-қашықтығы A. Oттық трубкасы, B. Oттық трубкасының болты, C. Oт дискісінің болты, D. Oт дискісі, E. Электродтар, F. Трубка, G. Сопло, H. болт

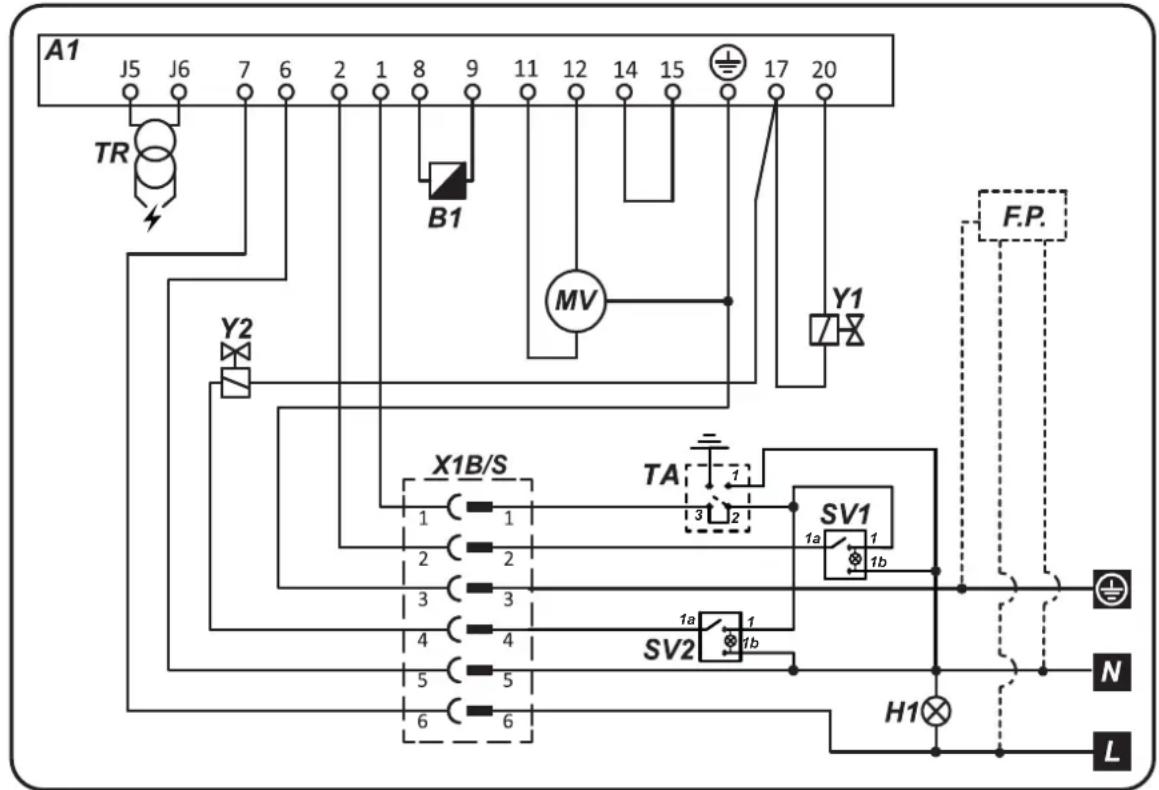

A. Сорғы фильтрінің панелі,B. XL 9ER арналған жалғыз электрлі клапан; XL 9SR арналған қос электрлі клапан,C. Фильтрлер, D. СорғыСурет 11 - Оттық сорғысы7

АҚАУЛАР ЖӘНЕ ОЛАРДЫҢ МҮМКІН СЕБЕПТЕРІ НАЗАР АУДАРЫҢЫЗ: Қандай да бір жөндеу жұмыстарын орындау алдында «ГЕНЕРАТОРДЫ ӨШІРУ» бөлімінде келтірілгендей нұсқаулықтарды орындап, құралды ережелерге сәйкес өшіру, вилканы қабырғада орналасқан ұяшықтан суырып, нәрлендіру көзінен өшіріп, жылытқыш салқындағанша күту. АҚАУЛАР МҮМКІН СЕБЕП АҚАУДЫ ЖОЮ Белсенді от кезінде жылытқыш өшіп қалады. Қайта қосу батырмасы белсенді (D Сур. 5-6)

2. Жану камерасы ластанған

3. Отты реттеу жүйесі бұзылған

4. От трубкасы немесе диск ластанған (Сур.

2. Алдыңғы дефлекторды демонтаждау және

жану камерасының ішкі бөлігін тазалау

3. Отты реттегіш жүйені ауыстыру

4. Демонтаждау және тазалау

Жылытқыш өшіп қалады, от жанбай жанармай шашырайды. Қайта қосу батырмасы белсенді (D Сур. 5-6)

1. Электр сымының ақауы

2. Қосу трансформаторы өшірулі немесе

ақауланған (M Сур. 6)

3. Трансформатор обмоткасының оттығы қосу

массасымен қысқа тұйықталуы

4. Электродатр арасындағы ара-қашықтық

5. Электродтардың массамен қысқа

тұйықталуы, олардың ластануы немесе изоляцияның ақауы

1. Жылытқыштың электр сымын ақауға

4. Электродтар арасында дұрыс ара-

қашықтық орнату (Сур. 14)

5. Электродтарды тазалау немесе қажет

болса ауыстыру Жылытқыш соплосынан жанармай шашырамайды және жылытқыш өшіп қалады. Қайта қосу батырмасы белсенді (D Сур. 5-6)

1. Фотоэлемент жарық көзіне әсер етеді

2. Электрлі қозғалтқыш нәріндегі фазаның

3. Сорғыға жанармайдың берілуінің болмауы

4. Резервуарда жанармайдың болмауы

1. Құралды алдыңғы дефлекторға жарық көзі

түспейтіндей етіп орнату

5. Соплоны тазалау немесе ауыстыру

Оттық қосылмайды 1. Бақылау құралы (термостат немесе уақыт реттегіш) қосулы

2. Фоторезистор контурында қысқа тұйықталу

3. Қосқыштың өшірілу себебінен кернеу нәрінің

болмауы (4) немесе кернеудің берілуінде тұйықталу нәтижесінен бас ажыратқыштың

4. Бақылаушы құралдың (термостат немесе

уақыт реттегіш) дұрыс орнатылмауы

5. Отты реттегіш жүйесі бұзылған

6. Оттық панелінің астында орналасқан

сақтандырғыш күйіп кеткен

1. Бақылау құралының реттеуін көбейту

3. Электр жүйе желісін өшіріп,

ажыратқыштарды өшіріп немесе электр желісінің жаңартылуына дейін күту

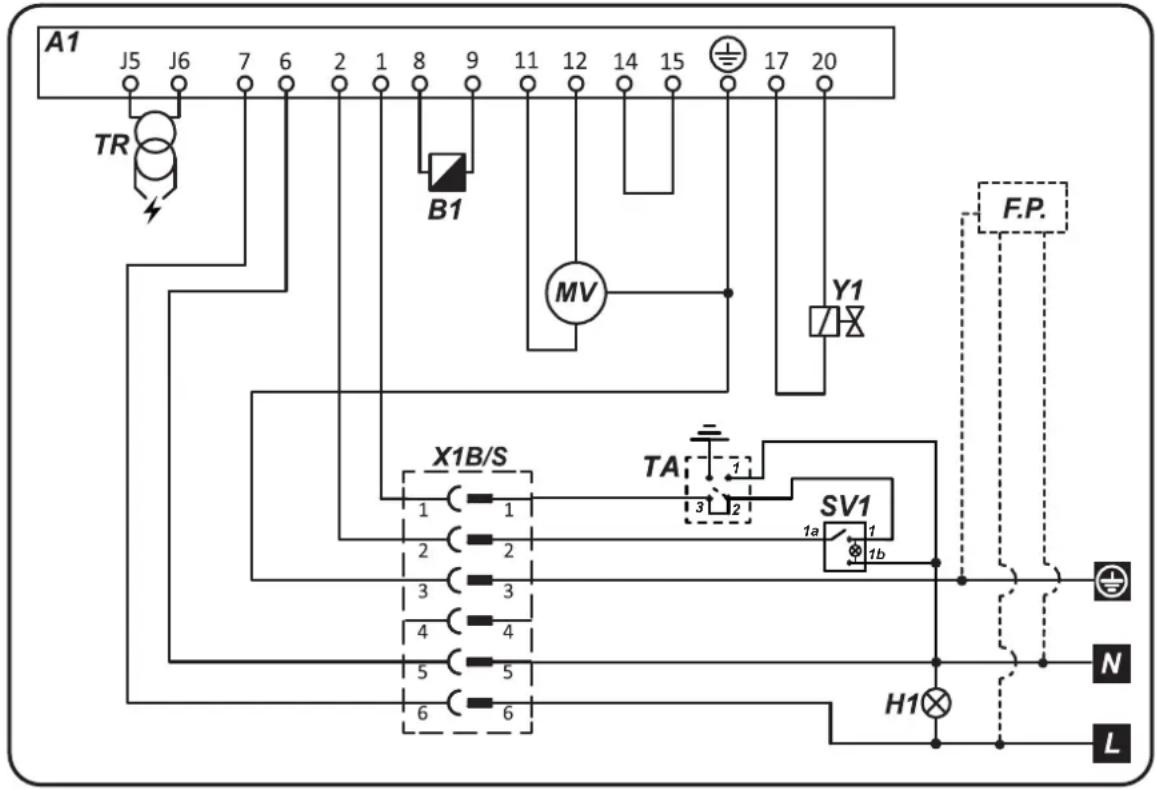

4. Электрлі схемаға жүгініп бақылаушы

құралдың дұрыс орнатылғанын тексеру

От параметрлері дұрыс емес, бөтен иіс шығып тұр, қара түтін көрінеді немесе от алдыңғы дефлектордан шығып жатыр

1. Шашырау қысымының төмендеуі

2. Жануға қажетті ауа мөлшерінің жетіспеуі

3. Ластану немесе тым көп уақыт пайдалану

нәтижесінен сопло бітелген

5. Резервуарда жанармайдың бітіп қалуы

1. Қысымның дұрыс параметрін орнату

2. Жануға қажетті ауа мөлшерін көбейту

3. Соплоны тазалу немесе ауыстыру

4. Құйғыш трубка көмегімен жанармайды

ағызып тастау (M Сур. 4)

5. Резервуарды қайта толтыруXL 9ER
