MANUAL DE USUARIO XL9SR Master

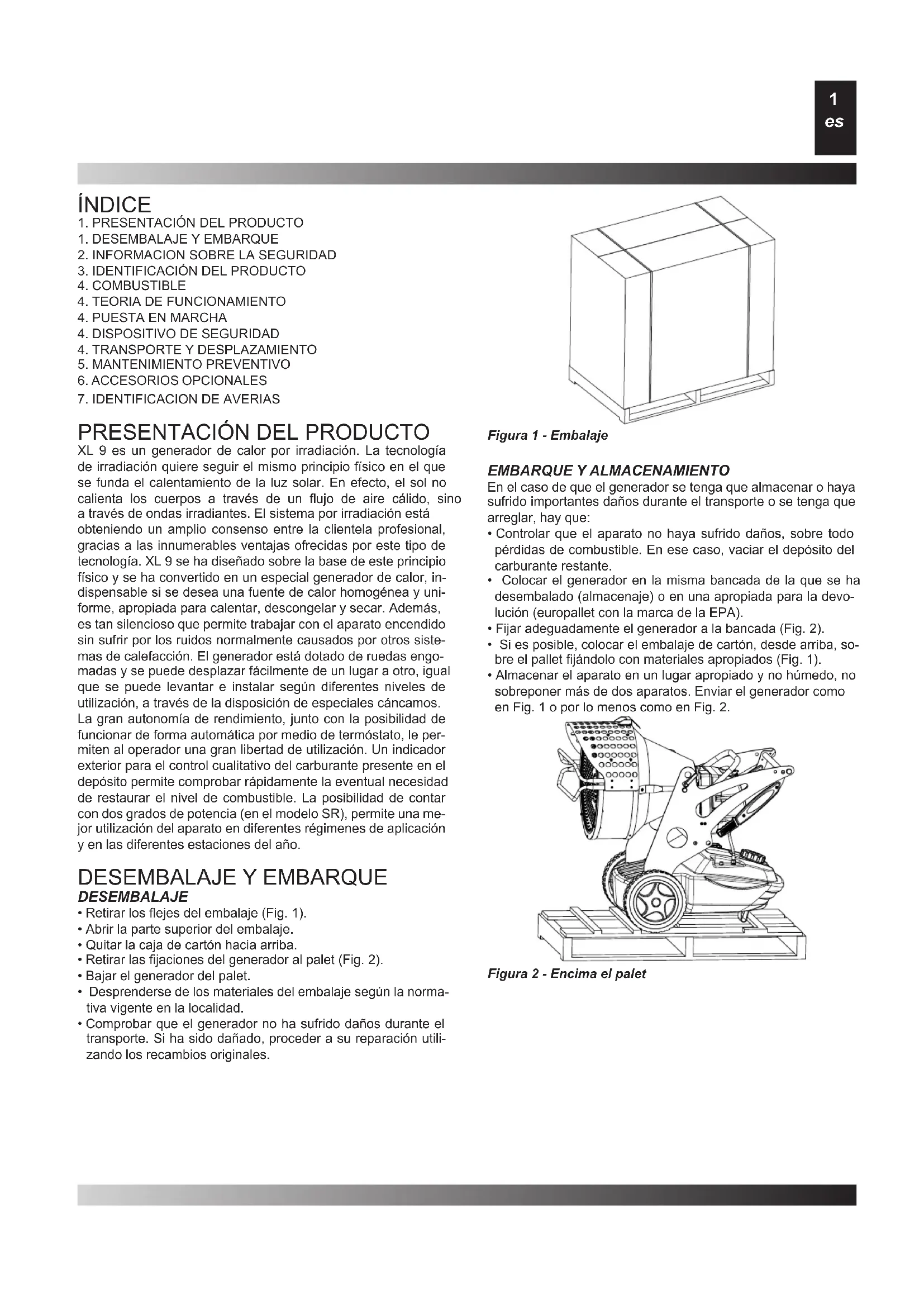

1. PRESENTACIÓN DEL PRODUCTO

1. DESEMBALAJE Y EMBARQUE

2. INFORMACION SOBRE LA SEGURIDAD

3. IDENTIFICACIÓN DEL PRODUCTO

4. DISPOSITIVO DE SEGURIDAD

PRESENTACIÓN DEL PRODUCTO

XL 9 es un generador de calor por irradiación. La tecnología de irradiación quiere seguir el mismo principio físico en el que se funda el calentamiento de la luz solar. En efecto, el sol no calienta los cuerpos a través de un ujo de aire cálido, sino a través de ondas irradiantes. El sistema por irradiación está obteniendo un amplio consenso entre la clientela profesional, gracias a las innumerables ventajas ofrecidas por este tipo de tecnología. XL 9 se ha diseñado sobre la base de este principio físico y se ha convertido en un especial generador de calor, in- dispensable si se desea una fuente de calor homogénea y uni- forme, apropiada para calentar, descongelar y secar. Además, es tan silencioso que permite trabajar con el aparato encendido sin sufrir por los ruidos normalmente causados por otros siste- mas de calefacción. El generador está dotado de ruedas engo- madas y se puede desplazar fácilmente de un lugar a otro, igual que se puede levantar e instalar según diferentes niveles de utilización, a través de la disposición de especiales cáncamos. La gran autonomía de rendimiento, junto con la posibilidad de funcionar de forma automática por medio de termóstato, le per- miten al operador una gran libertad de utilización. Un indicador exterior para el control cualitativo del carburante presente en el depósito permite comprobar rápidamente la eventual necesidad de restaurar el nivel de combustible. La posibilidad de contar con dos grados de potencia (en el modelo SR), permite una me- jor utilización del aparato en diferentes régimenes de aplicación y en las diferentes estaciones del año.

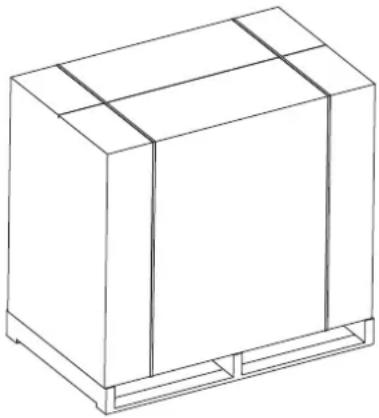

• Retirar los ejes del embalaje (Fig. 1).

• Abrir la parte superior del embalaje.

• Quitar la caja de cartón hacia arriba.

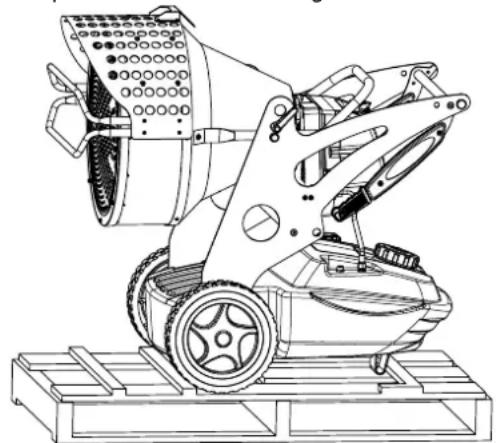

• Retirar las jaciones del generador al palet (Fig. 2).

• Bajar el generador del palet.

• Desprenderse de los materiales del embalaje según la norma- tiva vigente en la localidad.

• Comprobar que el generador no ha sufrido daños durante el transporte. Si ha sido dañado, proceder a su reparación utili- zando los recambios originales.

EMBARQUE Y ALMACENAMIENTO

En el caso de que el generador se tenga que almacenar o haya sufrido importantes daños durante el transporte o se tenga que arreglar, hay que:

• Controlar que el aparato no haya sufrido daños, sobre todo pérdidas de combustible. En ese caso, vaciar el depósito del carburante restante.

• Colocar el generador en la misma bancada de la que se ha desembalado (almacenaje) o en una apropiada para la devo- lución (europallet con la marca de la EPA).

• Fijar adeguadamente el generador a la bancada (Fig. 2).

• Si es posible, colocar el embalaje de cartón, desde arriba, so- bre el pallet jándolo con materiales apropiados (Fig. 1).

• Almacenar el aparato en un lugar apropiado y no húmedo, no sobreponer más de dos aparatos. Enviar el generador como en Fig. 1 o por lo menos como en Fig. 2. Figura 1 - Embalaje Figura 2 - Encima el palet2

SEGURIDAD ADVERTENCIAS IMPORTANTE: Este generador de aire caliente ha sido diseñado para aplicaciones profesionales móviles y temporales. No ha sido diseñado para uso doméstico ni para el bienestar térmico de las personas. IMPORTANTES: Leer atentamente todas las instruccio- nes de este manual, antes de realizar el primer encendi- do o proceder al mantenimiento del equipo. Un mal uso o mantenimiento del calentador puede causar lesiones graves o accidentes fatales: quemaduras, axxia por monóxido de carbono, incendios, esplosiones, descar- gas eléctricas, etc. El buen uso del calentador y un cor- recto mantenimiento evitará estos problemas. PELIGRO: La inhalaciónde monóxido de carbono puede resultar fatal. Asxia por monóxido de carbono - Los primeros síntomas de asxia se parecen a los de la gripe, con dolores de cabeza, vértigos y naúseas. Estos síntomas pueden ser causados por un funcionamiento defectuoso del generador. En este caso salír inmediatamente al exterior. Hacer reparar el Generador. Hay personas que acusan especialmente los efectos del monóxido de carbono, especialmente las mujeres embarazadas y aquéllas que padecen enfermedades cardiacas o pulmonares, anémias, personas en estado de embriaguez o las que se encuentran en localidades a mucha altura sobre el nivel del mar. Asegurarse de leer y entender todas las advertencias. Conservar este manual para futuras consultas, como guía para un funcionamiento correcto y seguro del generador.

• Tipo de combustible: Como combustible utilizar solamente GASOLEO para evitar los riesgos de incendio o explosión. NO UTILIZAR gasolina, nafta, disolventes de ningún tipo, alcohol u otros combustibles altamente inamables.

• Abastecimiento de combustible: a) El personal encargado del abastecimiento debe ser cualicado y tener total conocimiento de las instrucciones del fabricante y de la normativa vigente para un abastecimiento seguro del generador. b) Utilizar solamente el combustible expresamente especicado por el fabricante en la placa de características del generador o en el Manual de instrucciones. c) Antes de proceder al llenado del depósito de combustible apagar todas las llamas, incluso la llama piloto si la hubiere y esperar a que el generador esté se enfríe completamente d) En el proceso del llenado, inspeccionar todas las líneas de combustible y racores, asegurándose que no existe ninguna pérdida de combustible. Cualquier pérdida deberá ser reparada antes de poner de nuevo en funcionamiento el generador. e) En ninguna circunstancia se debe almacenar en el mismo local, en las cercanías del generador, una cantidad de combustible superior a la necesaria para mantener en funcionamiento el equipo durante un día. El depósito de almacenamiento debe estar alejado del calentador, a una distancia prudencial. f) Todos los depósitos de combustible, a excepción del propio depósito incorporado en el equipo, deben estar a una distancia mínima de seguridad del calentador, lo mismo que cualquier posible fuente de llama o chispa: equipos de soldadura, mecheros, quemadores etc. g) El combustible debe estar almacenado en locales cuyo suelo no permita la ltración de eventuales gotas o derrames, encima de posibles llamas inferiores que puedan provocar un incendio. h) La conservación o almacenamiento de combustible, deberá efectuarse de acuerdo con la normativa vigente.

• No usar nunca el generador en locales donde haya presente gasolina, disolventes u otros líquidos o vapores altamente inamables.

• Durante la utilización del calentador respetar todas las ordenanzas locales y la normativa vigente.

• Los calentadores usados en locales con cortinas, telones u otros materiales similares de recubrimiento o decoración, deben situarse a una distancia de seguridad de ellos, que será la estipulada por la normativa vigente de la localidad. Para mayor seguridad se aconseja utilizar materiales de tipo innifugo, no inamables, para cubrir o decorar los locales. Estos materiales bien instalados evitaran riesgos de incendio e interferencias negativas del viento sobre el buen funcionamiento del generador.

• Utilizar los calentadores solamente en áreas bien ventiladas. Disponer de entradas sucientes para una adecuada renovación del aire interior, según la normativa vigente local o nacional, con el objeto de aportar suciente aire exterior.

• Alimentar el generador con corriente monofásica a 220-240V / 50Hz de acuerdo con las especicaciones indicadas en la placa de características.

• Usar solamente prolongadores de tres hilos con la toma de tierra debidamente conectada.

• Mantener la distancia mínima de seguridad establecida por la normativa vigente, entre el generador y las sustancias combustibles depositadas en el local.

• Poner el generador cuando está en funcionamiento o caliente sobre una supercie estable y bien nivelada horizontalmente, para evitar riesgos de incendio.

• Cuando se retira y se guarda el generador, mantenerlo en su posición natural horizontal, para evitar pérdidas de combustible.

• Mantener el generador alejado de los niños o los animales.

• Desenchufar la alimentación eléctrica cuando no se use el generador.

• Cuando el generador está controlado por un sistema automático de encendido, como un Termostato ambiente o un Programador eléctrico, puede arrancar en cualquier momento, por lo que debe estar correctamente posicionado y guardar todas las normas de seguridad indicadas.

• No usar nunca el calentador en aplicaciones domésticas.

• No obstruir nunca las tomas de aire o las rejillas del calentador.

• Cuando el generador está caliente, conectado a la red o en funcionamiento nunca debe ser desplazado, manipulado, llenado de combustible ni sujeto a ningún tipo de mantenimiento.

• El humo que se produce en el primer encendido, se debe a la evaporación de los materiales orgánicos presentes en la cámara de combustión y a los aceites anticorrosivos y antioxidantes que protegen los componentes del quemador. Después de algunos minutos el humo desaparecerá.

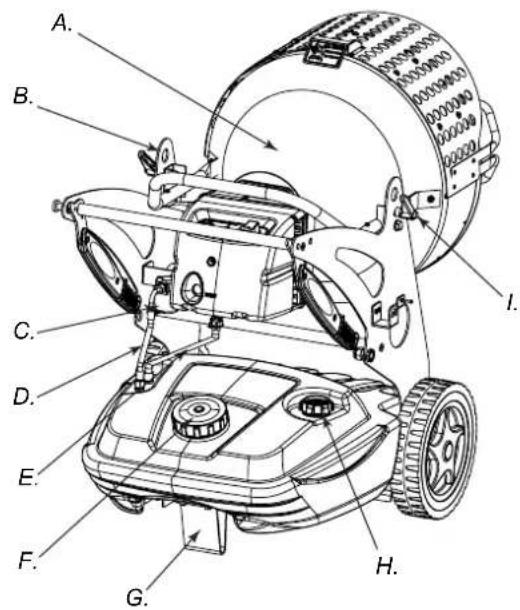

• Utilizar el generador en interiores bien ventilados, con temperaturas ambiente entre -30ºC y +40ºC.IDENTIFICACIÓN DEL PRODUCTO A. Cámara de combustión, B. Agujero para elevación del con- junto combustión, C. Filtro combustible o ltro con precalenta- miento (OPCIONAL), D. Aspiración de combustible, E. Retorno de combustible, F. Tapón depósito combustible, G. Pié ó Rueda (OPCIONAL), H. Indicador de nivel combustible, I. Mando de bloqueo del conjunto combustión, L. Pantalla radiante cáma- ra combustión, M. Tapón drenaje de combustible, N. Depósito combustible, O. Manillar de transporte (2), P. Perno de bloqueo del manillar, Q. Quemador, R. Maneral para inclinación de la cámara combustión

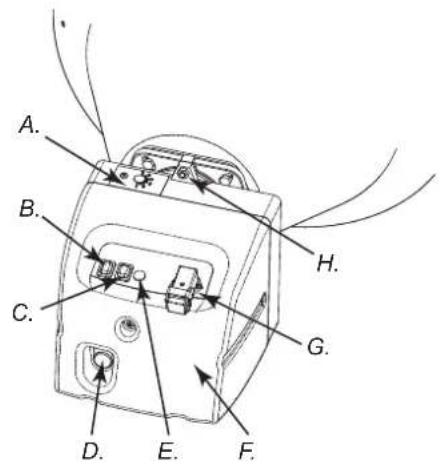

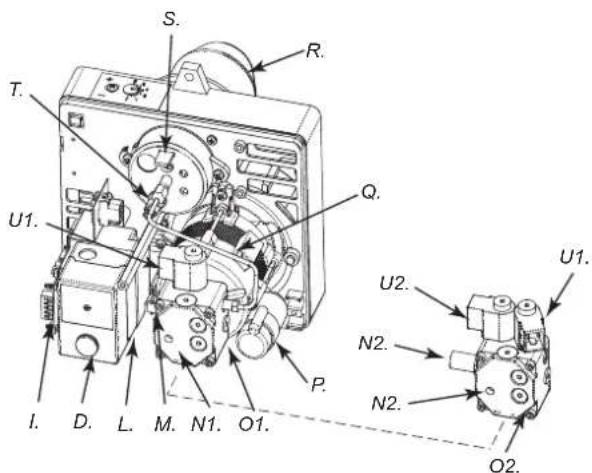

Figura 5 - Controles de la función

U1. U2. U1. N2. N2. O2. A. Regulación aire primario de la combustión, B. Interruptor de encendido ON/OFF, C. Interruptor ON/OFF segunda potencia (XL 9SR), D. Pulsador RESET (Rearme), E. Piloto stand-bay, F. Caja del quemador, G. Conexión termostato ambiente, H. Tornillo de jación quemador, I. Tarjeta de post-ventilación, L. Centralita electrónica de control, M. Transformador, N1. Regu- lación Presión (XL 9ER) de la bomba, N2. Regulación Presión (XL 9SR) de la bomba, O1. Bomba combustible (XL 9ER), O2. Bomba combustible (XL 9SR), P. Condensador, Q. Motor, R. Tubo quemador, S. Regulación de la cabeza de combustión, T. Fotocélula, U1. Electroválvula 1° grado de llama (XL 9ER-SR), U2. Electroválvula 2° grado de llama (XL 9SR) Figura 6 - Componentes del quemador

COMBUSTIBLE MUY IMPORTANTE: El generador funciona solamente con GASOLEO. La utilización de un combustible sucio o impuro puede causar:

• La obstrucción del ltro de combustible y de la boquilla.

• La formación de depósitos de carbonilla sobre los electrodos. Que impedirán la producción de la chispa de encendido. A baja temperatura usar aditivos anticongelantes no tóxicos.

TEORIA DE FUNCIONAMIENTO

El aire necesario para garantizar una combustión correcta es producido por la rotación de un rotor que está dentro del que- mador. El ujo de aire sale del bote del quemador y se mezcla con el combustible que es pulverizado por una tobera bajo una elevada presión. El combustible pulverizado por la tobera es garantizado por una bomba rotatoria que aspira el combustible del depósito y lo empuja a alta presión hasta la tobera para la pulverización.

ATENCION: Antes de la primera puesta en marcha del generador y por tanto antes de conectarlo a la red eléctrica, comprobar que la tensión de alimentación de la red, se corresponde con la indicada en la placa de características del equipo.

ENCENDIDO DEL GENERADOR

1. Seguir todas las indicaciones relativas a la seguridad.

2. Llenar el depósito con GASOLEO.

3. Poner el tapón del depósito.

4. Enchufar el cable de alimentación a una base de enchufe con

toma de tierra, que tenga la misma tensión que la indicada en la placa de identicación del aparato.

ENCENDIDO SIN TERMOSTATO AMBIENTE

• QUEMADOR XL 9ER Poner el interruptor (B Fig. 5) en la posición ON. Se inicia el pre- barrido del programador de la centralita del quemador y aproxi- madamente 10 segundos después se inícia la combustión.

• QUEMADOR XL 9SR ADVERTENCIA: Antes de encender el generador para cerciorarse de que el botón (la Fig. de C 5) está apagada en la posición . Poner el interruptor (B Fig. 5) en la posición ON (I). Se inicia el pre-barrido del programador de la centralita del quemador y aproximadamente 10 segundos después se inícia la combustión. Para tener el portare de la potencialidad del máximo jado el interruptor (C Fig. 5) en la posición .

ENCENDIDO CON TERMOSTATO AMBIENTE

Regular el termostato ambiente u otro dispositivo de control que se haya podido conectar (por ejemplo un Timer), de forma que permita el funcionamiento. ATENCION: El generador puede funcionar de manera au- tomática SOLO cuando tiene conectado un dispositivo de control: termostato ambiente, timer, etc.. Para conectar un di- spositivo de este tipo, consultar el libro de instrucciones en el párrafo “Esquema eléctrico” o dirigirse a su distribuidor. En la primera puesta en marcha o después de haber vaciado el depósito y el circuito de combustible completamente, el ujo de gasóleo inicial puede ser insuciente para cebar el circuito, por lo que actuará el dispositivo de seguridad de la centralita de control, (ver párrafo Dispositivo de seguridad), bloqueando el funcionamiento. En este caso y después de esperar aproxi- madamente un minuto, pulsar el rearme manual RESET (D Fig. 5-6) y se iniciará de nuevo el proceso. Repetir una o dos veces más si no se inicia el encendido. En caso de fallo después de dos o tres intentos de encendido, proceder a realizar las siguientes operaciones:

1. Controlar que el depósito (N Fig. 4) tiene suciente gasóleo.

2. Pulsar el botón de rearme RESET (D Fig. 5-6).

Si después de tales operaciones el generador sigue sin funcio- nar, consultar en el Manual de Instrucciones el apartado corre- spondiente a “Averías más frecuentes” y descubrir la causa del fallo y el modo de resolverla. MUY IMPORTANTE: Antes de la segunda ignición (gene- ratore extinguido y adecuadamente frío) para asegurar el bloqueo de los tornillos que bloquean la desviación ante- rior (L Fig. 4). IMPORTANTE: La línea eléctrica de alimentación al gene- rador debe estar dotada de toma de tierra y protegida por un diferencial magneto-térmico adecuado. El enchufe del generador debe ser conectado a una toma dotada de in- terruptor de sección.

APAGADO DEL GENERADOR

Si el generador no tiene conectado ningún termostato o timer, poner el interruptor (B Fig. 5) en la posición OFF, la llama se apaga y la ventilación continúa hasta terminar el ciclo de post- ventilación para la refrigeración del equipo. Si hay conectado un control automático por termostato o timer, el calentador se apagará girando el regulador del control a la posición adecuada. Como en el caso anterior, la llama se apa- gará y continuará funcionando en post-ventilación. IMPORTANTE: Nunca se desenchufará el generador de la red de alimentación eléctrica antes de que se complete el ciclo de post-ventilación y con ello la refrigeración del aparato. Esto durará unos 3 minutos aproximadamente.

DISPOSITIVO DE SEGURIDAD

El generador está dotado de un Sistema de seguridad en la Centralita de Control (L Fig. 6) para el control de la llama de la combustión. Si se produce alguna anomalía durante el funcio- namiento y se apaga la llama, este sistema provoca el bloqueo y parada del quemador y en consecuencia el encendido del pi- loto del pulsador de rearme RESET (D Fig. 5 o 6). El generador está dotado también de un aparato de post-venti- lación. Este aparato permite una óptima refrigeración automá- tica de la cámara de combustión en unos 3 minutos. Antes de volver a poner en marcha el calentador, se debe averiguar y resolver la causa que ha producido el bloqueo del quemador. TRANSPORTE Y DESPLAZAMIENTO CUIDADO: Antes de levantar o desplazar el aparato ase- gurarse de que los tapones del depósito (F y H Fig. 3) estén bien cerrados.TRANSPORTE El generador se puede desplazar fácilmente de un lugar a otro, igual que se puede levantar e instalar según diferentes niveles de utilización, a través de la disposición de especiales cáncamos. (B Fig. 3 o Fig. 7). Por lo tanto es posible jar el aparato y levantarlo para colocarlo donde haga falta calentar, descongelar y secar. DESPLAZAMIENTO El aparato puede estar dotado de rueda de pivotante (G Fig. 3), en este caso si el suelo lo permite, se puede desplazar el ge- nerador como un carrito. En el caso de que el aparato no fuese provisto de esta rueda, desbloquear el perno (P Fig. 4) situado en el soporte lateral del generador y girar los manillares de tran- sporte (Fig. 8), desde su “posición de reposo” a la “posición de transporte” (Fig. 9). Levantar el generador y desplazarlo sobre las ruedas delanteras. IMPORTANTE: Antes de cualquier desplazamiento se debe: Apagar el generador según las indicaciones descri- tas en el apartado correspondiente de este Manual, espe- rar el tiempo de post-ventilación para su enfriamiento y desenchufar la conexión eléctrica de la red. MANTENIMIENTO PREVENTIVO ADVERTENCIA: Antes de iniciar cualquier operación de mantenimiento se debe: Apagar el generador, según las indicaciones descritas en el apartado “APAGADO DEL GENERADOR” de este Manual, esperar el tiempo de post- ventilación para su total enfriamiento y desenchufar la conexión eléctrica de la red. Las instrucciones de este párrafo, que conciernen los tiempos de mantenimiento, están fuertemente relacionadas con la lim- pieza y el tipo de lugar en que se utilice el generador. En particu- lar, los tiempos especicados a continuación se reeren no sólo a lugares de trabajo aireados y poco polvorientos sino también a la utilización de combustible limpio. Cada 50 horas de funcionamiento se debe:

• Desmontar el ltro de combustible y limpiar el cartucho l- trante, según se explica en el apartado “Limpieza del ltro de Gasóleo”. Cada 200 horas de funcionamiento se debe:

• Desmontar el ltro de la bomba y limpiar el cartucho ltran- te, según se explica en el apartado “Limpieza del ltro de la bomba”. Cada 300 horas de funcionamiento se debe:

• Desmontar el Quemador y limpiar el interior del tubo de com- bustión, el deector o disco de llama, los electrodos y la bo- quilla, tal como se indica en el apartado “LIMPIEZA DEL QUE- MADOR”.

LIMPIEZA DEL FILTRO DE GASOLEO

• Desmontar el vaso de plástico y extraer el elemento o cartu- cho ltrante.

• Limpiarlo perfectamente con aire comprimido y gasóleo.

• Colocar de nuevo el cartucho en su alojamiento, con todas sus juntas de goma y roscar cuidadosamente el vaso de plástico en el cuerpo del ltro, teniendo mucho cuidado de apretarlo correctamente, para no dejar entradas de aire que más tarde impedirían el buen funcionamiento del calentador.

LIMPIEZA DEL FILTRO DE LA BOMBA

• Desmontar la Caja del quemador (F Fig. 5), para identicar la bomba del quemador (O Fig. 6).

• Desatornille la tuerca (A Fig. 11) eso que bloquea el elemento ltrante a la bomba.

• Extraiga el elemento ltrante (C Fig. 11).

• Limpiarlo perfectamente con aire comprimido y gasóleo.

• Inserte el elemento ltrante nuevamente dentro de su lugar y atornille la tuerca a la bomba.

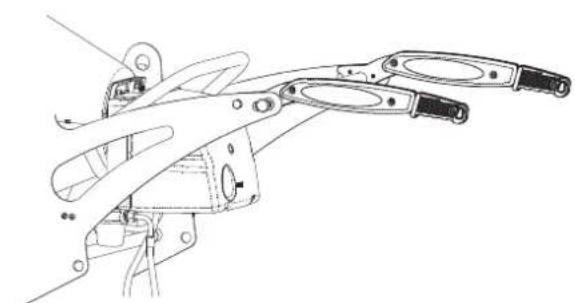

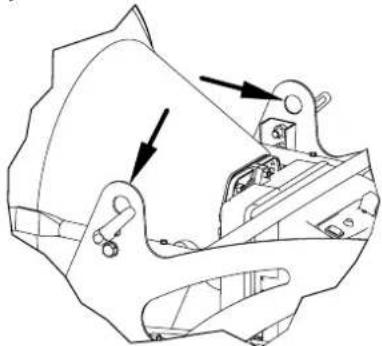

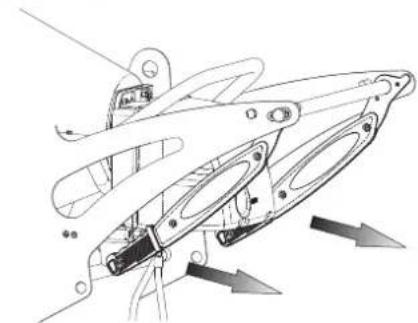

Figura 7 - Ganchos para levantar Figura 9 - Posición de transporte

A. Juntas de goma, B. Vaso de plástico, C. Cartucho ltrante, D. Cuerpo del ltro Figura 10 - Filtro de gasoleo Figura 8 - Posición de reposoLIMPIEZA DEL QUEMADOR

• Retirar los tornillos (H Fig. 5) de jación del quemador, a la placa soporte de la cámara de combustión (A Fig. 3).• Quitar el quemador de la cámara de combustión (Fig. 3).• Retirar los tres tornillos (B Fig. 12) de jación del tubo del que-mador (A Fig. 12).• Retirar el tubo girándolo en sentido contrario a las agujas del reloj, según se mira al quemador.• Retirar los tornillos (C Fig. 13) que sujetan el conjunto disco lla-ma -electrodos y deslizarlo sobre el porta-boquilla (ver Fig. 14)• Limpiar el disco llama (D Fig. 14) y los dos electrodos (E Fig. 14) sustituyéndolos si fuese necesario. • Quitar la boquilla (G Fig. 14) del porta-boquillas (F Fig. 14) para limpiarla bien y si fuese necesario sustituirla por otra de las mismas características.• Colocar de nuevo la boquilla (G Fig. 14) ya limpia en su aloja-miento.• Colocar el conjunto disco llama-electrodos, ajustando con sumo cuidado todos los reglajes que se indican en la (Fig. 14).

Figura 11 - Bomba del quemadorA. Tuerca para bloquear el ltro de la bomba, B. Sola elec-troválvula para XL 9ER, electroválvu-la doble para XL 9SR, C. Elemento ltrante de la bomba, D. Bomba ACCESORIOS OPCIONALES TERMOSTATO AMBIENTE

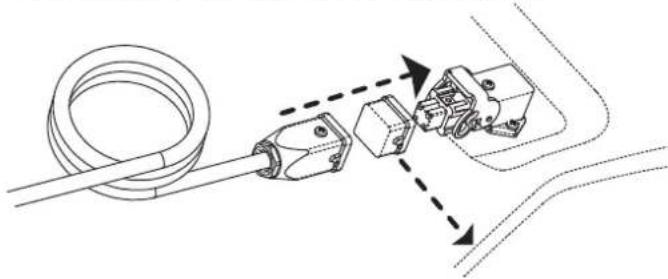

CONEXIÓN DEL TERMOSTATO AMBIENTE

FILTRO PRE-CALENTADOR DE COMBUSTIBLE

RUEDA APOYO ATENCION: Antes de conectar los elementos de control se debe: apagar el generador según las indicaciones descritas en el apartado correspondiente de este Manual “APAGADO DEL GENERADOR”, esperar el tiempo de post-ventilación para su enfriamiento y desenchufar la conexión eléctrica de la red.IDENTIFICACION DE AVERIAS ADVERTENCIA: Antes de iniciar cualquier operación de mantenimiento se debe: Apagar el generador, según las indicacio- nes descritas en el apartado “APAGADO DEL GENERADOR” de este Manual, esperar el tiempo de post-ventilación para su total enfriamiento y desenchufar la conexión eléctrica de la red.

AVERIA POSIBLE CAUSA SOLUCIÓN

El generador no enciende. Botón RESET (D Fig 5 o 6) encendido

1. Circuito de la Fotocélula averiada o Fo-

tocélula sucia de humo

2. Filtro Combustible sucio

3. Circuito de la tarjeta de control de llama ave-

4. Disco llama o tubo quemador sucios (Fig. 12,

El generador pulveriza com- bustible pero no enciende. Botón RESET (D Fig 5 o 6) encendido

1. Instalación eléctrica incorrecta e

2. Transformador de encendido averiado (Fig. 6)

3. Los cables del transformador de encendido L,

4. Los electrodos no están a la distancia correcta

5. Los electrodos están derivados a tierra por

suciedad o por el aislamiento de porcelana dañado

1. Revisar todo el circuito eléctrico

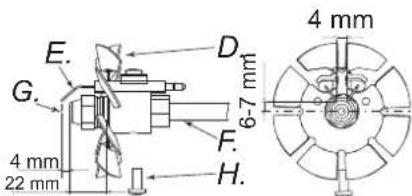

4. Hacer correctamente el reglaje (ver Fig. 14)

5. Limpiarlos y si es necesario sustituirlos. Ha-

cer el reglaje El generador no pulveriza combustible y está bloque- ado. Botón RESET (D Fig 5 o 6) encendido

1. Fotoresistencia con una intensa fuente de luz

2. Falta una fase del motor

3. el gasóleo no llega a la bomba

4. Falta gasóleo en el depósito

5. Boquilla obstruida

1. Colocar el aparato evitando acercar la fuente

de luz al deector anterior

2. Revisar todo el circuito eléctrico

3. Revisar las lineas de combustible y el ajuste

del vaso del ltro (D Fig. 3)

4. Llenar el depósito de Gasóleo

5. Limpiarla o sustituirla

Quemador no arranca 1. El Termostato ambiente, Timer, etc, no está en posición de trabajo

2. Fotocélula (T Fig. 6) averiada

3. Falta tensión por: Interruptor encendido de-

sconectado, o averiado o falta corriente en l a acometida eléctrica

4. La instalación de los elementos de control, ter-

6. Fusible de protección interior quemado

1. Colocarlo en la posición correcta

3. Comprobar la Instalacón eléctrica según se

explica en el aparato “CONEXIÓN DEL TER- MOSTATO AMBIENTE”

4. Comprobar la instalación eléctrica de acuer-

do con el esquema eléctrico

tuirlo Llama con mal color y mal olor, humo negro y llama sa- liendo por la pantalla radiante delantera

1. Presión de pulverización baja

2. Falta de aire en la combustión

3. Boquilla obstruida de suciedad o desgastada

4. Combustible con agua o de mala calidad

5. El depósito está agotando el combustible

1. Ajustar la presión de la bomba

2. Abrir el paso de aire

3. Limpiar la boquilla o sustituirla

4. Vaciar y enjuagar el depósito y llenarlo de

5. Llenar el depósito de combustible
