HASZNÁLATI ÚTMUTATÓ XL 61 Master

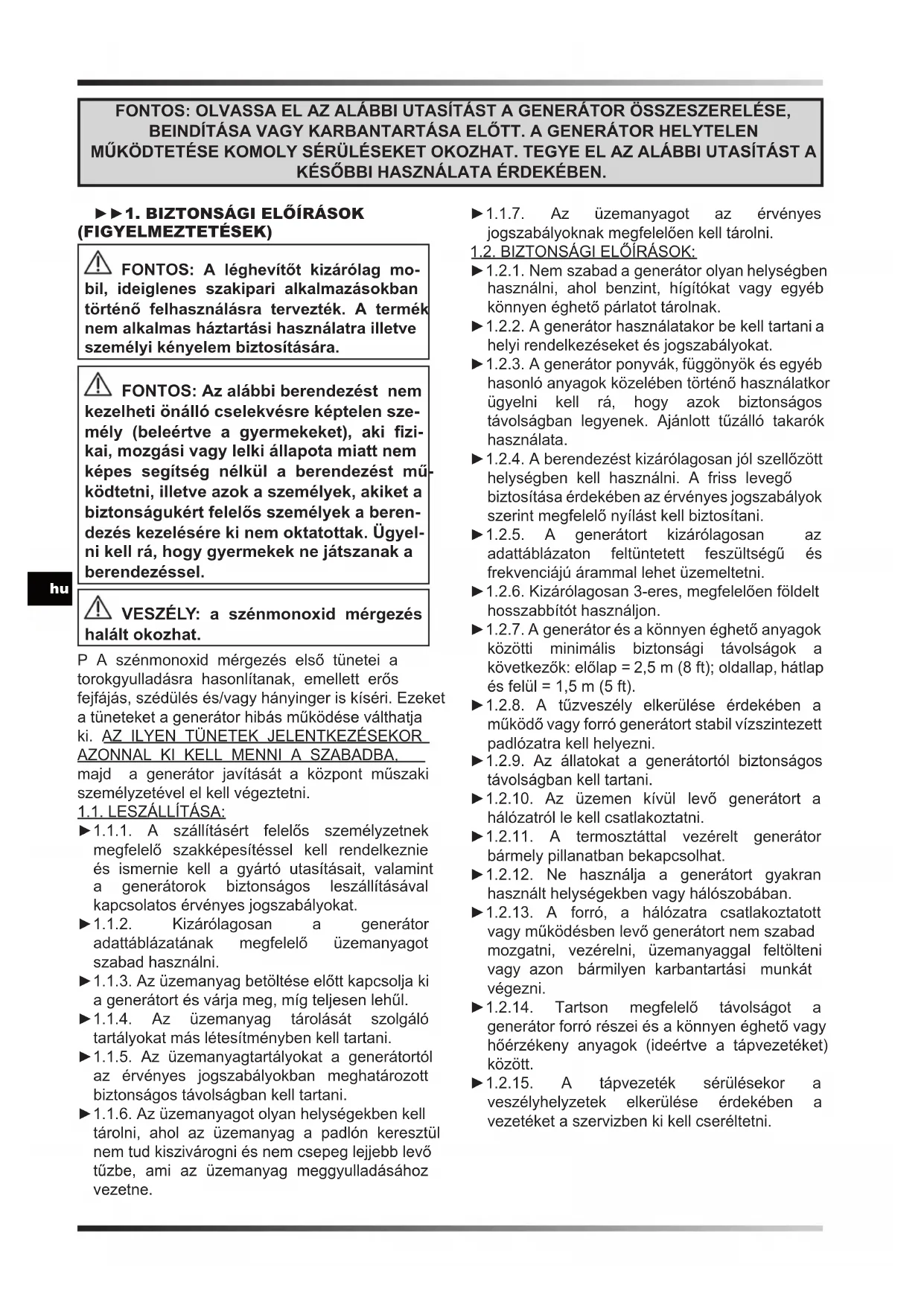

FONTOS: A léghevítőt kizárólag mo- ideiglenes szakipari alkalmazásokban enő felhasználásra tervezték. A termék alkalmas háztartási használatra illetve nélyi kényelem biztosítására.
FONTOS: Az alábbi berendezést nem elheti önálló cselekvésre képtelen szely (beleértve a gyermekeket), aki fizi-mozgási vagy lelki állapota miatt nem es segítség nélkül a berendezést műzetni, illetve azok a személyek, akiket a onságukért felelös személyek a beren- és kezelésére ki nem oktatottak. Ügyelell rá, hogy gyermekek ne játszanak a rendezéssel.
VESZÉLY: a szénmonoxid mérgezés It okozhat.
P A szénmonoxid mérgezés első tünetei a torokgyulladásra hasonlítanak, emellett erős fejfájás, szédülés és/vagy hányinger is kíséri. Ezeket a tüneteket a generátor hibás működése válthatja ki. AZ ILYEN TÜNETEK JELENTKEZÉSEKOR AZONNAL KI KELL MENNI A SZABADBA, majd a generátor javítását a központ müszaki személyzetével el kell végeztetni.
1.1. LESZÁLLÍTÁSA:
▶1.1.1. A szállításért felelős személyzetnek megfelelő szakképesítéssel kell rendelkeznie és ismernie kell a gyártó utasításait, valamint a generátorok biztonságos leszállításával kapcsolatos érvényes jogszabályokat.
▶1.1.2. Kizárólagosan a generátor adattáblázatának megfelelő üzemanyagot szabad használni.
▶1.1.3. Az üzemanyag betöltése előtt kapcsolja ki a generátort és várja meg, míg teljesen lehül.
▶1.1.4. Az üzemanyag tárolását szolgáló tartályokat más létesítményben kell tartani.
▶1.1.5. Az üzemanyagtartályokat a generátortól az érvényes jogszabályokban meghatározott biztonságos távolságban kell tartani.
▶1.1.6. Az üzemanyagot olyan helységekben kell tárolni, ahol az üzemanyag a padlón keresztül nem tud kiszivárogni és nem csepeg lejjebb levő tűzbe, ami az üzemanyag meggyulladásához vezetne.
▶1.1.7. Az üzemanyagot az érvényes jogszabályoknak megfelelően kell tárolni.
1.2. BIZTONSÁGI ELŐÍRÁSOK:
▶1.2.1. Nem szabad a generátor olyan helységben használni, ahol benzint, hígítókat vagy egyéb könnyen éghető párlatot tárolnak.
▶1.2.2. A generátor használatakor be kell tartani a helyi rendelkezéseket és jogszabályokat.
▶1.2.3. A generátor ponyvák, függönyök és egyéb hasonló anyagok közelében történő használatkor ügyelni kell rá, hogy azok biztonságos távolságban legyenek. Ajánlott tűzálló takarók használata.
▶1.2.4. A berendezést kizárólagosan jól szellőzött helységben kell használni. A friss levegő biztosítása érdekében az érvényes jogszabályok szerint megfelelő nyílást kell biztosítani.
▶1.2.5. A generátort kizárólagosan az adattáblázaton feltüntetett feszültségű és frekvenciájú árammal lehet üzemeltetni.
▶1.2.6. Kizárólagosan 3-eres, megfelelően földelt hosszabbítót használjon.
▶1.2.7. A generátor és a könnyen éghető anyagok közötti minimális biztonsági távolságok a következők: előlap = 2,5 m (8 ft); oldallap, hátlap és felül = 1,5 m (5 ft).
▶1.2.8. A tűzveszély elkerülése érdekében a működő vagy forró generátort stabil vízszintezett padlózatra kell helyezni.
▶1.2.9. Az állatokat a generátortól biztonságos távolságban kell tartani.
▶1.2.10. Az üzemen kívül levő generátort a hálózatról le kell csatlakoztatni.
▶1.2.11. A termosztáttal vezérelt generátor bármely pillanatban bekapcsolhat.
▶1.2.12. Ne használja a generátort gyakran használt helységekben vagy hálószobában.
▶1.2.13. A forró, a hálózatra csatlakoztatott vagy működésben levő generátort nem szabad mozgatni, vezérelni, üzemanyaggal feltölteni vagy azon bármilyen karbantartási munkát végezni.
▶1.2.14. Tartson megfelelő távolságot a generátor forró részei és a könnyen éghető vagy hőérzékeny anyagok (ideértve a tápvezetéket) között.
▶1.2.15. A tápvezeték sérülésekor a veszélyhelyzetek elkerülése érdekében a vezetéket a szervizben ki kell cseréltetni.
▶▶2. KICSOMAGOLÁSA
Lásd az 1 sz. rajzot
▶2.1. Távolítsa el a generátor csomagolóanyagát, majd semlegesítse azokat az érvényes jogszabályoknak megfelelően.
▶2.2. Vegye ki az összes összetevőt a dobozból.
▶2.3. Ellenőrizze a szállítás során esetlegesen bekövetkező sérüléseket. Amennyiben a generátort sérültnek tűnik, haladéktalanul értesítse az eladót.
▶▶3. ÜZEMANYAG
FIGYELEM: A generátor kizárólagosan lolajjal vagy kerozinnal üzemeltethető.
A tüz és robbanásveszély elkerülése érdekében kizárólagosan dízelolajat vagy kerozint alkalmazzon. Ne használjon benzint, petróleumot, festék hígítót, szeszt v agy egyéb könnyen éghető üzemanyagot.
Alacsony hömérsékletek esetén használjon nem toxikus fagyálló adalékokat.
▶▶4. MÜKÖDÉSI ELVE
Lásd a 2 sz. rajzot
A megfelelő égéshez szükséges levegőt a berendezés a belső rotor égő felé fordulásával kapja. A légáramlat az égő hüvelyén keresztül áramolva elkeveredik a fúvókáján keresztül nagy nyomáson bepermetezett üzemanyaggal. Az üzemanyag permet keletkezését villamos szivattyú segíti, mely a tartályból szívja és nagy nyomáson a fúvókára nyomja az üzemanyagot.
▶▶5. MÜKÖDTETÉSE
FIGYELEM: A generátor bekapcsolása figyelmesen olvassa el a "BIZTONSÁGI IRÁSOKAT".
FONTOS: Ha a hölégfúvót az első kísérlet n nem sikerül begyújtani, ellenőrizze, y van-e üzemanyag a tartályban, az manyag szűrő tiszta-e, és a hölégfúvó enes és stabil felületen áll-e.
FONTOS: Ez egy infravörös melegítő. Az sugárzás csak a céltárgyat melegíti fel, vegőt nem.
▶5.1. A GENERÁTOR BEKAPCSOLÁSA:
▶5.1.1. Tartsa be a biztonsági előírásokat.
▶5.1.2. Ellenőrizze, hogy van üzemanyag a tartályban.
▶5.1.3. Zárja le a tartályt.
▶5.1.4. Csatlakoztassa a villamos dugót a villamos hálózatra (LÁSD A FESZÜLTSÉGET A "MŰSZAKI ADATOK TÁBLÁZATÁBAN").
5.1.5. Állítsa az “ON/OFF” kapcsolót “ON” (|) állásba (A. 3 sz. rajz). A generátor néhány másodpercen belül elindul. Amennyiben ez nem történik meg, lépjen a “PROBLÉMÁK BEAZONOSÍTÁSA” fejezetre (10. Fejezet).
P.S.: AMENNYIBEN A GENERÁTOR AZ ÜZEMANYAG ELFOGYÁSA MIATT LEÁLL, KAPCSOLJA KI A BERENDEZÉST, TÖLTSE MEG A TARTÁLYT ÉS ISMÉT KAPCSOLJA BE A GENERÁTORT (LÁSD AZ. 5.1. FEJEZETET).
▶5.2. A GENERÁTOR KIKAPCSOLÁSA:
FIGYELEM: NE KAPCSOLJA KI A ÜLTSÉGET ÉS NE CSATLAKOZTASSA A TÁPVEZETÉKET A GENERÁTOR ES LEHÜLÉSÉIG (kb. 5 perc).
▶5.2.1. Állítsa az "ON/OFF" kapcsolót "OFF" (0) állásba (A. 3 sz. rajz).
▶5.3. A SZOBATERMOSZTÁT BEKÖTÉSE (Opciós):
Távolítsa el a készülékhez csatlakoztatott fedelet, majd kösse be a termosztátot (Opciós) (C. 3 sz. rajz).
▶▶6. AZ ÜZEMANYAG SZÜRÖ TISZTÍTÁSA
Lásd a 4 sz. rajzot
AZ ALKALMAZOTT ÜZEMANYAG MINŐSÉGÉTŐL FÜGGŐEN SZÜKSÉGES LEHET A SZŰRŐ TISZTÍTÁSA.
▶6.1. Vegye le a tartály dugóját (A. 4 sz. rajz).
▶6.2. Vegye ki a szüröt a tartályból.
▶6.3. Csavarja le a dugót (B. 4 sz. rajz).
▶6.4. Távolítsa el a szűrőt (C. 4 sz. rajz).
▶6.5. Tisztítsa ki a szűrőt tiszta üzemanyaggal, ügyelve rá, hogy ne sérüljön meg.
▶6.6. Szerelje be a szűrőt a tartályba.
▶▶7. KARBANTARTÁSA ÉS SZÁLLÍTÁSA
A LEHETŐ LEGJOBB KARBANTARTÁS ÉS/VAGY SZÁLLÍTÁS ÉRDEKÉBEN AJÁNLOTT AZ ALÁBBIAK SZERINT ELJÁRNI:
▶7.1. Ürítse ki az üzemanyagtartályt.
▶7.2. Maradékok észlelése esetén öntsön a tartályba tiszta üzemanyagot és öblítse ki a tartályt.
▶7.3. Zárja le a tartályt, az üzemanyagot az érvényes jogszabályoknak megfelelően semlegesítse.
▶7.4. A generátor helyes karbantartásának elvégzéséhez tartsa a generátor vízszintezett helyzetben, hogy az üzemanyag nem folyjon ki, tartsa száraz helyen és óvja az esetleges külső sérülésektől.
▶▶8. KIJELZÓI HIBÁK
Lásd a B. 3 rajzot
| HIBA | OKA MEGOLDÁSA | |
| F0 | MÜVELETI HIBA | |
| 1. Az “ON/OFF” kapcsoló “ON” (I) állásban van a generátor hálózatra csatlakoztatásakor | 1. A generátor hálózatról való lecsatlakoztatásáról állítsa a kapcsolót “OFF” (0) állásba, ismét csatlakoztassa a dugót az aljzatba, majd állítsa a kapcsolót a “ON” (I) állásba | |
| F1 | FOTOCELLA HIBA | |
| 1. Nincs üzemanyag2. Szennyezet üzemanyag3. Szennyezett vagy sérült fotocella4. Szennyezett szűrő5. Gyújtási hiba | 1. Állítsa a kapcsolót “OFF” (0) állásba, töltsön a tartályba üzemanyagot2. Állítsa a kapcsolót “OFF” (0) állásba, úritse ki, majd töltsön a tartályba üzemanyagot. Tisztítsa ki a szűrőt tiszta üzemanyaggal, ügyelve rá, hogy ne sérüljön meg (LÁSD AZ. 6 FEJEZETET)3. Forduljon a központ műszaki személyzetéhez4. LÁSD AZ. 6 FEJEZETET5. Forduljon a központ műszaki személyzetéhez | |
| F2 | HÖÉRZÉKELŐ HIBA | |
| 1. Vezeték megszakadt2. Sérült érzékelő | 1. Forduljon a központ műszaki személyzetéhez2. Forduljon a központ műszaki személyzetéhez | |
| F3 | A TERMOSZTÁT MEGHIBÁSODÁSA | |
| 1. A generátor belül túlmelegedett2. Felborulás ellen védő érzékelő | 1. Kapcsolja ki a generátort és várja meg, míg teljesen lehül2. Állítsa a kályhát sík, stabil felületre | |
| F4 | NEM MEGFELELŐ FESZÜLTSÉG | |
| 1. Nem megfelelő feszültség 1. Ellenőrizze a berendezés megfelelő feszültségét | ||
| FF | A BERENDEZÉS HÁROM KÍSÉRLETET KÖVETŐEN SEM KAPCSOL BE | |
| 1. Nincs fűtőanyag2. Az üzemanyag szűrő szennyezett3. A fotocella szennyezett vagy hibás4. A fúvóka szennyezett vagy hibás5. Az antitilting érzékelő bekapcsolt | 1. Forduljon a központ műszaki személyzetéhez2. Forduljon a központ műszaki személyzetéhez3. Forduljon a központ műszaki személyzetéhez4. Forduljon a központ műszaki személyzetéhez5. Forduljon a központ műszaki személyzetéhez | |
| [ ] | A MELEGÍTŐ KÉSZENLÉTI ÜZEMMÓDBAN VAN | |
| 1. Termosztát csatlakoztatva2. Váltás hálózatról történő működés és akkumulátoros működés között | 1. A termosztátra beállított hőmérséklet alacsonyabb a helyiség hőmérsékleténél2. Automatikus visszakapcsolás | |
▶▶9. MEGELŐZŐ KARBANTARTÁS ÜTEMTERVE
FIGYELEM: BÁRMILYEN NEMÚ KARBANTARTÁSI VAGY JAVÍTÁSI MUNKÁLAT ELÖTT CSATLAKOZTASSA LE A VILLAMOS TÁPVEZETÉKET ÉS ELLENŐRIZZE, HOGY A GENERÁTOR HIDEG.
HA A LÉGHEVÍTŐ HASZNÁLATÁRA NAGYON POROS KÖRNYEZETBEN KERÜL SOR, A TISZTÍTÁS ÉS A KARBANTARTÁS GYAKORISÁGÁT NÖVELNI KELL.
ALKATRÉSZ KARBANTARTÁS GYAKORISÁGA KARBANTARTÁSI FOLYAMAT
| Üzemanyagtartály 150-200 üzemóránként vagy szükség szerint tisztítani | Ürítse ki és öblítse ki a tartályt tiszta üzemanyaggal |
| Fúvóka Egy szezon során egyszer vagy szükség szerint tisztítani vagy lecserélni | Forduljon a központ műszaki személyzetéhez |
| Fotocella Egy szezon során egyszer vagy szükség szerint tisztítani vagy lecserélni | Forduljon a központ műszaki személyzetéhez |
| Üzemanyag szűrő Egy szezon során kétszer vagy szükség szerint tisztítani vagy lecserélni | Tisztítsa ki a szűrőt tiszta üzemanyaggal |
| Gyújtószerkezet 1.000 üzemóránként vagy szükség szerint tisztítani vagy lecserélni | Forduljon a központ műszaki személyzetéhez |
| Rotor lapátok Szükség szerint tisztítani Forduljon a központ műszaki személyzetéhez | |
▶▶10. A PROBLÉMÁK BEAZONOSÍTÁSA
PROBLÉMA LEHETSÉGES OKA LEHETSÉGES MEGOLDÁSA
| Tisztítsa ki a szűrőt tiszta üzemanyaggal | 1. A generátor akadályoztatva van2. A kapcsoló “OFF” (0) helyzetben van3. Nincs feszültség4. A tápvezeték nincs csatlakoztatva5. A vezérlőlap le van blokkolva6. A szobai termosztát rosszul van beállítva7. A hőérzékelő reagált8. Hibás biztosíték | 1. Kapcsolja ki, majd újra indítsa el a generátort2. Állítsa a kapcsolót az “ON” (I) állásba3A. Csatlakoztassa be helyesen a tápvezetéket a villamos csatlakozóaljzatba3B. Ellenőrizze a hálózati vezetékeket3C. Forduljon a központ műszaki személyzetéhez4. Forduljon a központ műszaki személyzetéhez5A. Kapcsolja ki, majd újra indítsa el a generátort5B. Azonosítsa be a hibát a kijelzőn5C. Forduljon a központ műszaki személyzetéhez6. Szabályozza be a szobai termosztátot, állítsa a környezeti hőmérsékletnél magasabb hőmérsékletre7A. Várjon legalább tíz percet, majd próbáljon újra a gyújtás fázisba kapcsolni7B. Forduljon a központ műszaki személyzetéhez8. Forduljon a központ műszaki személyzetéhez |
| A motor/ szivattyú beindul, de a láng nem kapcsol be | 1. Nincs üzemanyag2. A gyújtó berendezés szennyezett3. Szennyezett üzemanyagszűrő4. Szennyezett fúvóka5. A fotocella szennyezett, sérült vagy helytelenül beszerelve6. Idegen anyagok a tartályban7. Elhasználódott elektródák vagy rosszul beállított hézagok | 1. Kapcsolja ki a generátort, töltse fel a tartályt üzemanyaggal, majd újra indítsa el a generátort2. Forduljon a központ műszaki személyzetéhez3. Tiszta üzemanyaggal tisztítsa ki a szűrőt4. Forduljon a központ műszaki személyzetéhez5. Forduljon a központ műszaki személyzetéhez6. Úrítse ki és újra töltse fel a tartályt tiszta üzemanyaggal7. Forduljon a központ műszaki személyzetéhez |
| A rotor akadályoztatva van, vagy túl lassan forog | 1. Sérült motor 1. Forduljon a központ műszaki személyzetéhez | |
POMEMBNO: PRED NAMESTITVIJO, ZAGONOM ALI VZDRŽEVANJEM GENERATORJA PREBERITE TA NAVODILA. NEPRAVILNA UPORABA GENERATORJA LAHKO POVZROČI HUDE POŠKODBE. SHRANITE TA NAVODILA Z NAMENOM, DA JIH PO POTREBI LAHKO PREBERETE TUDI POZNEJE.
▶▶1. PODATKI O VARNOSTI (OPOZORILA)
-A termék kiváló minőségű újrahasznosítható és újból felhasználható alkotóelemek felhasználásával készült.
-Ha terméken elhelyezésre került az áthúzott hulladékgyűjtőt ábrázoló jel, az azt jelenti, hogy a termékre a 2012/19/UE irányelv vonatkozik.
-Kérjük, tájékozódjon az elektromos és elektronikus hulladékok szelektív gyűjtéséről.
-Tartsa be a helyben hatályos előírásokat, és ne a terméket ne helyezze a háztartási hulladékgyűjöbe. A megfelelő hulladékgyűjtéssel elkerülhető, hogy a hulladékok károsítsák a környezetet ill. az emberi egészséget.
