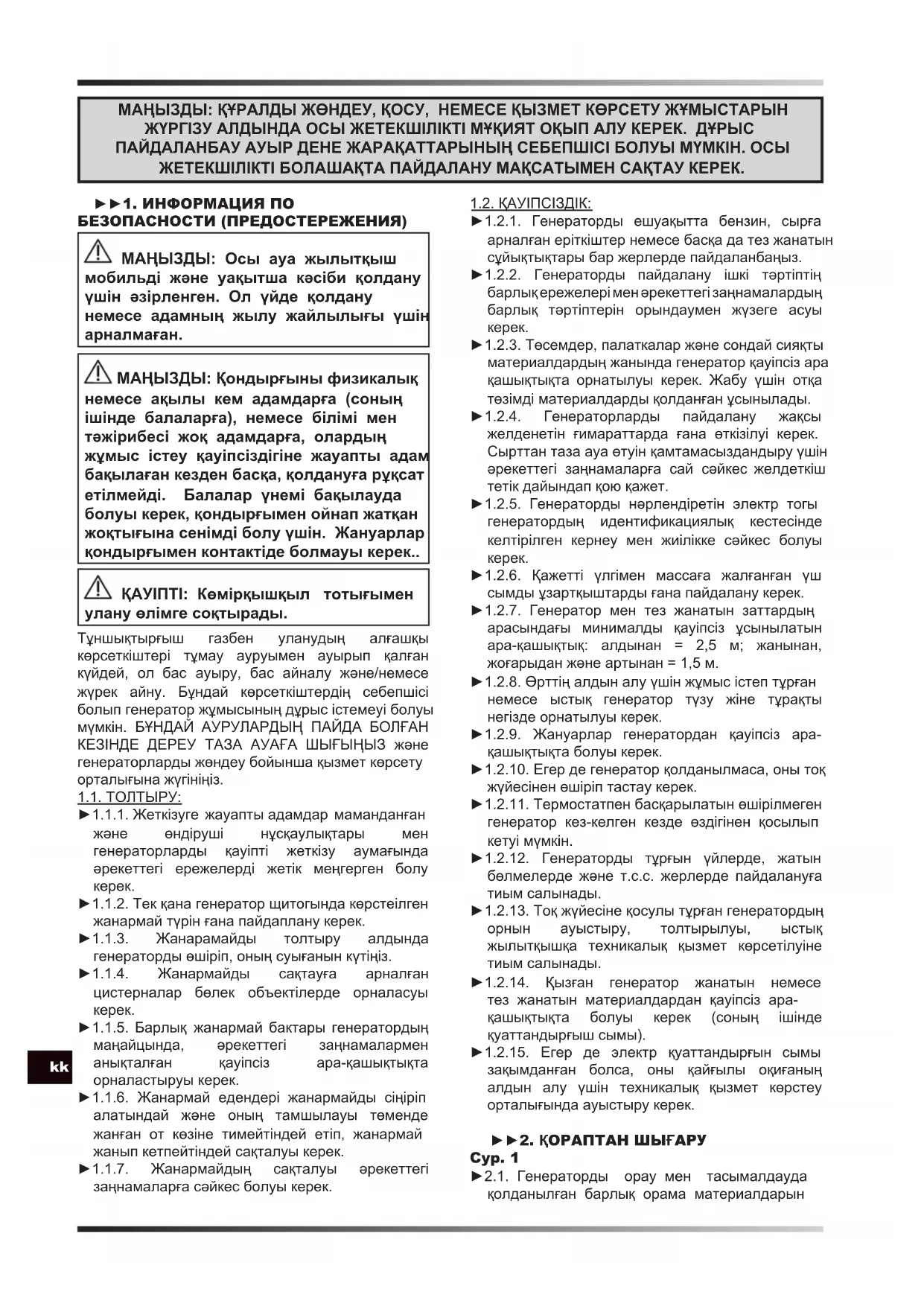

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ XL 61 Master

МАНЫЗДЫ: Осы ауа жылытқыш ильді және уақытша кәсіби қолдану і әзірленген. Ол үйде қолдану есе адамның жылу жайлылығы үшін алмаған.

МАНЫЗДЫ: Кондырғыны физикалық есе ақылы кем адамдарға (соның де балаларға), немесе білімі мен рибесі жоқ адамдарға, олардың ыс істеу қауіпсіздігіне жауапты адам ылаған кезден басқа, қолдануға рүқсат мейді. Балалар үнемі бақылауда уы керек, қондырғымен ойнап жатқан ғығына сенімді болу үшін. Жануарлар дырғымен контактіде болмауы керек..

КАУІПТІ: Көміркышқыл тотығымену өлімге соктырады.

Түншыктырғыш газбен уланудың алғашқы көрсеткіштері тұмау ауруымен ауырып қалған күйдей, ол бас ауыру, бас айналу және/немесе жүрек айну. Бүндай көрсеткіштердің себепшісі болып генератор жұмысының дұрыс істемеуі болуы мүмкін. БҮНДАЙ АУРУЛАРДЫН ПАЙДА БОЛғАН КЕЗІНДЕ ДЕРЕУ ТАЗА АУАГА ШЫҒЫНЫЗ және генераторларды жәндеу бойынша қызмет көрсету орталығына жүгініңіз.

1.1. ТОЛТЫРУ:

1.1.1. Жеткізуге жауапты адамдар маманданған және өндіруші нұсқаулықтары мен генераторларды қауіпті жеткізу аумағында әрекеттегі ережелерді жетік менгерген болу керек.
▶1.1.2. Тек қана генератор щитогында көрстеілген жанармай түрін ғана пайдаплану керек.
▶1.1.3. Жанарамайды толтыру алдында генераторды өшіріп, оның суығанын күтіңіз.
▶1.1.4. Жанармайды сақтауға арналған цистерналар бөлек объектілерде орналасуы керек.
▶1.1.5. Барлық жанармай бактары генератордың маңайцында, әрекеттегі заңнамалармен анықталған қауіпсіз ара-қашықтықта орналастыруы керек.
▶1.1.6. Жанармай едендері жанармайды сіңріп алатындай және оның тамшылауы төменде жанған от кезіне тимейтіндей етіп, жанармай жанып кетпейтіндей сақталуы керек.
▶1.1.7. Жанармайдың сақталуы әрекеттегі заңнамаларға сәйкес болуы керек.

1.2. КАУІПСІЗДІК:

1.2.1. Генераторды ешуакытта бензин, сырға арналған еріткіштер немесе басқа да тез жанатын сұйықтықтары бар жерлерде пайдаланбаныз.
▶1.2.2. Генераторды пайдалану ішкі тәртіптің барлық ережелері мен әрекеттегі заңнамалардың барлық тәртінтерін орындаумен жүзеге асуы керек.
1.2.3. Тесемдер, палаткалар және сондай сияқты материалдардың жанында генератор қауіпсіз ара қашықтықта орнатылуы керек. Жабу үшін отқа төзімді материалдарды қолданған ұсынылады.
▶1.2.4. Генераторларды пайдалану жаксы желденетін гимараттарда ғана өткізілуі керек. Сырттан таза ауа өтуін қамтамасыздандыру үшін өрекеттегі заңнамаларға сай сәйкес желдеткіш тетік дайындап қою қажет.
▶1.2.5. Генераторды нэрлендіретін электр тогы генератордың идентификациялық кестесінде келтірілген кернеу мен жиілікке сәйкес болуы керек.
▶1.2.6. Кажетті үлгімен массаға жалғанған үш сымды үзартқыштарды ғана пайдалану керек.
▶1.2.7. Генератор мен тез жанатын заттардың арасындағы минималды қауіпсіз ұсынылатын ара-қашықтық: алдынан = 2,5 м; жанынан, жоғарыдан және артынан = 1,5 м.
1.2.8. Өрттің алдын алу үшін жұмыс істеп түрған немесе ыстық генератор түзу жіне тұрақты негізде орнатылуы керек.
▶1.2.9. Жануарлар генератордан қауіпсіз ара-қашықтықта болуы керек.
▶1.2.10. Егер де генератор қолданылмаса, оны тоқ жүйесінен өшіріп тастау керек.
1.2.11. Термостатпен басқарылатын өшірілмеген генератор кез-келген кезде өздігінен қосылып кетуі мүмкін.
▶1.2.12. Генераторды түргын үйлерде, жатын бөлмелерде және т.с.с. жерлерде пайдалануға тиым салынады.
1.2.13. Ток жүйесіне қосулы түрган генератордың орнын ауыстыру, толтырылуы, ыстық жылытқышка техникалық қызмет көрсетілуіне тиым салынады.
▶1.2.14. Кызған генератор жанатын немесе тез жанатын материалдардан қауіпсіз ара-қашықтықта болуы керек (соның ішінде қуаттандырғыш сымы).
1.2.15. Егер де электр куаттандырғын сымы зақымданған болса, оны қайғылы оқиганың алдын алу үшін техникалық қызмет көрстеу орталығында ауыстыру керек.

▶▶2. КОРАПТАН ШЫГАРУ

Cyp. 1

▶2.1. Генераторды орау мен тасымалдауда колданылған барлық орама материалдарын

алып тастаңыз. Әрекеттегі талаптарға сәйкес кәдеге жаратыңыз..

▶2.2. Кораптан барлык артикулдарды шығарып тастаңыз.
▶2.3. Тасымалдау кезінде қандай да бір ақаулардың жоқ екендігіне көз жеткізіңіз. Егер де генераторда ақаулар бар болатын болса дереу сатушы өкіліне, тауарды сатып алған жерге хабарлаңыз.

▶▶3. ЖАНАРМАЙ

ЕСКЕРТУ: Генератор тек қана ДИЗЕЛЬ армайы немесе КЕРОСИНмен ғана қыс істейді.

Өрт немесе жарылыстың алдың алу үшін дек қана дизель жанармайын немесе керосин қолданыңыз. Ешкашан жанармай, мұнай, сырға арналған еріткіштер, спирт немесе басқа да тез жанатын сұйықтықтар түрін пайдаланбаныз. Қоршаған орта температурасы төмен болған кезде антифриз-присадкасын пайдалану ұсынылады.

▶▶4. ЖУМЫС КАФИДАТЫ

Cyp. 2

Дурыс жануға қажетті ауа ішкі ротордың оттыққа дейінгі айналуының көмегімен өндіріледі. Ауа ағыны оттықтың втулкасынан шығып жанармаймен араласады, жоғары қысым астында сопломен шашырайды. Сопломен шашыраған жанармай электрлі сорғымен сақтандырылады, ол резервуардан жанармайды тартып алып оны жоғары қысыммен соплоға итереді.

▶▶5. ΘPEKETI

НАЗАР АУДАРЫНЫЗ: Генераторды алдында «КАУІПСІЗДІК ТУРАЛЫ АРАТТЫ» муқият оқыңыз.

МАНЫЗДЫ: Жылытқышты алғаш із қосқан сон, бактағы жанармайдың ына көз жеткізіңіз, жанармай ьтрінің таза екендігіне көз жеткізіңіз, жылытқыштың түзу біртекті бетте аласқанына көз жеткізіңіз.

МАНЫЗДЫ: Бул – максатты қызыл қыздырғыш. Инфрақызыл ауаны емес тек денені қыздырады.

▶5.1.1. Қауіпсіздік бойынша барлық нұсқаулықтарды орындау.
▶5.1.2. Бактағы жанармайды тексеру.
▶5.1.3. Бак какпағын жабу.
▶5.1.4. Ток беретін сымды электрлі розеткаға қосу («ТЕХНИКАЛЬІК КОРСЕТКІШТЕР КЕСТЕСІНДЕГІ» КЕРНЕУДІ ҚАРАНЫЗ).
▶5.1.5. Ажыраткышты «ON/OFF» калпынан «ON» (I) калпына ауыстыру (A Сур. 3) Генератор

бірнеше секунд аралығында қосылуы керек. Егер генератор қосылмай жатса (ПАР. 10 ҚАРАҚЫЗ) параграфына жүгініңіз.

▶5.2.1. «ON/OFF» ауыстырғышын «OFF» (0) каппына кою (A Сур. 3).

Кондырғыға жалғанып түрган вилканы ажыратыңыз, содан кейін термостатты жалғаныз (Опция) (С Сур. 3).

▶▶6. ОЧИСТКА ТОПЛИВНОГО

ФИЛЬТРА

Cyp. 4

ПАЙДАЛАНЫЛАТЫН ЖАНАРМАЙ САПАСЫНА БАЙЛАНЫСТЫ БАК ФИЛЬТРИН ТАЗАЛАУ КАЖЕТТІЛІГІ ТУЫНДАУЫ МУМКІН.

▶6.1. Трубаны сактандыратын какпакты алыңыз (А Сур. 4).
▶6.2. Фильтрді резервуардан алып тастаңыз.
▶6.3. Гайканы бурап алыңыз (В Сур. 4).
▶6.4. Фильтрді алып тастаныз (С Сур. 4).
▶6.5. Фильтрді, оны бузып алмайтындай етіп, таза жанармаймен тазалаңыз.
▶6.6. Кайта фильтрді резервуарға орнатыңыз.

▶▶7. ПРОФИЛАКТИКА МЕН

ТАСЫМАЛДАУ

▶7.1. Жанармай багын төгіп тастаңыз.
▶7.2. Калдыктарды жою кажеті болса таза жанармайды бакка куйып оны кайта төгіңіз.
7.3. Бактың құйғыш тетігінің тығынын жабыңыз, құйылып алынған жанармайды әрекеттегі заңнамаларға сәйкес кәдеге жаратыңыз.
▶7.4. Генераторды, қатердің алдын алу мақсатында, тегіс және түзу жерлерде, жанармай ақпайтындай етіп сақтаған жөн.

КАТЕЛІК	СЕБЕБІ ШЕШУІ
F0	ОПЕРАЦИЯЛЬІК КАТЕЛІК
	1. генератор электр желісіне қосулы түрганда “ON/OFF” ажыратқышы “ON” (I) қалпында орнатылған	1. Генераторды электр желісінен ажыратқан соң ажыратқышты “OFF” (0) позициясына орнату керек, штепсельді қайта электр желісіне қосып ажыратқышты “ON” (I) позициясына орнатыңыз
F1	ФОТОЭЛЕМЕНТ КАТЕЛІГІ
	1. Жанармайдың болмауы2. Ластанған жанармай3. Фотоэлемент ластанған немесе бұзылған4. Жанармай фильтрі ластанған5. Жану қателігі	1. Ажыратқышты “OFF” (0) позициясына орнатып бакты жанармаймен толтыру2. Ажыратқышты “OFF” (0) позициясына орнатып, төгіп тастау, содан кейін жанармаймен толтыру керек (ПАР. 6 ҚАРАНЫЗ)3. Қызмет көрсету орталығына жүгіну4. (ПАР. 6 ҚАРАНЫЗ)5. Қызмет көрсету орталығына жүгіну
F2	ТЕМПЕРАТУРАНЫ БАҚЫЛАУ ДАТЧИГІНІН ҚАТЕЛІГІ
	1. Терминал өшірулі2. Датчик бұзылған	1. Қызмет көрсету орталығына жүгіну2. Қызмет көрсету орталығына жүгіну
F3	ТЕРМОСТАТ КАТЕЛІГІ
	1. Ішкі қыздырғыш қызып2. Қарсы иілу датчигі араласты	1. Суығанға дейін күтіңіз, жылытқышты өшіріңіз2. Деңгейі мен тұрақты бетке жылытқыштар қойыңыз
F4	ДЪРЫС КЕРНЕУ
	1. Ішкі қыздырғыш қызып 1. Егер электр жабдықтау жүйесін кернеу тексеріңіз
FF	Жанармайдың болмауы2. Жанармай фильтрі ластанған3. Фотоэлемент ластанған немесе бұзылған4. Форсунка ластанған немесе бұзылған5. Каналға қарсы датчиктің іске қосылуы	1. Қызмет көрсету орталығына жүгіну2. Қызмет көрсету орталығына жүгіну3. Қызмет көрсету орталығына жүгіну4. Қызмет көрсету орталығына жүгіну5. Қызмет көрсету орталығына жүгіну
[ ]	ЖЫЛЫТҚЫШ STAND-BY РЕЖИМИНДЕ ОРНАЛАСҚАН
	1. Термостат қосылған2. Желі қуатын кабельден аккумулятор қуатына ауыстыру	1. Термостат температурасы қоршаған орта температурасынан төмен орнатылған2. Автоматты қайта іске қосу

▶▶9. ПРОФИЛАКТИКА СУЛБЕСІ

Жанармайға арналған бак	Бактарды төгіп, оларға таза жанармайды әрбір 150-200 жұмысшы сағаттан соң құйып тұру	Бакты төгіп оны таза жанармаймен толтыру
Сопло Жұмыс	бір кезеңінде бір рет немесе қажеттілігінше ауыстыру немесе тазалау	Қызмет көрсету орталығына жүгіну
Фотоэлемент	Жұмыс бір кезеңінде бір рет немесе қажеттілігінше ауыстыру немесе тазалау	Қызмет көрсету орталығына жүгіну
Топливный фильтр	Жұмыс бір кезеңінде екі рет немесе қажеттілігінше ауыстыру немесе тазалау	Жанармай фильтрін таза жанармай пайдаланып тазалау
Жандыру құралы	1.000 сағат жұмыс істеген сайын немесе қажеттілігінше тазалау немесе ауыстыру	Қызмет көрсету орталығына жүгіну
Ротордың қалақтары	Қажеттілігнше тазалау Қызмет көрсету орталығына жүгіну

▶▶10. ПРОБЛЕМАНЫ ИДЕНТИФИКАЦИЯЛАУ

ПРОБЛЕМА	МУМКІН СЕБЕП МУМКІН ШЕШІМ
Генератор қосылмайды	1. Генератор блокталған2. Ажыратқыш “OFF” (0) позициясында3. Көрнеудің болмауы4. Нәр беру кабелі ажыратылған5. Басқару картасы блокталған6. Бөлме термостатының қате орнатылуы7. Температура датчиғының араласуы8. Сақтандырғыш ақауланған	1. Генераторды өшіріп қайта қосу2. Ажыратқышты “ON” (|) позициясына орнату3А. Электрлі розеткаға нәр беретін сымды дұрыстап жалғау3В. Жүйе сымдарын тексеру3С. Қызмет көрсету орталығына жүгіну4. ТҚызмет көрсету орталығына жүгіну5А. Генераторды өшіріп қайта қосу5В. Дисплейдегі қателікті анықтау5С. Қызмет көрсету орталығына жүгіну6. Бөлме термостатын реттеу, жұмыс ортасының температурасынан жоғары температура орнатып7А. Кем дегенде 10 минут күтіп, артынша қайтадан қосу фазасына ауысу7В. Қызмет көрсету орталығына жүгіну8. Қызмет көрсету орталығына жүгіну
Қозғалтқыш/сорғы қосылады, бірақ от жоқ	1. Жанармайдың болмауы2. Қосу құралы ластанған3. Жанармай фильтрі ластанған4. Сопло ластанған5. Фотоэлемент ластанған, ақауланған немесе дұрыс орнатылмаған6. Бакта бөтен заттың болуы7. Электродтар қажалған немесе дұрыс емес ара-қашықтықта орнатылған	1. Генераторды өшіріп, бакқа жанармай толтырып, генераторды қайтиа қосу2. Қызмет көрсету орталығына жүгіну3. Таза жанармай пайдаланып фильтрді тазалау4. Қызмет көрсету орталығына жүгіну5. Қызмет көрсету орталығына жүгіну6. Резервуарды төгіп тастап, қайта таза жанармаймен толтыру7. Қызмет көрсету орталығына жүгіну
Ротор блокталған немесе тым баяу айналады	1. Қозғалтқыш бұзылған 1. Қызмет көрсету орталығына жүгіну

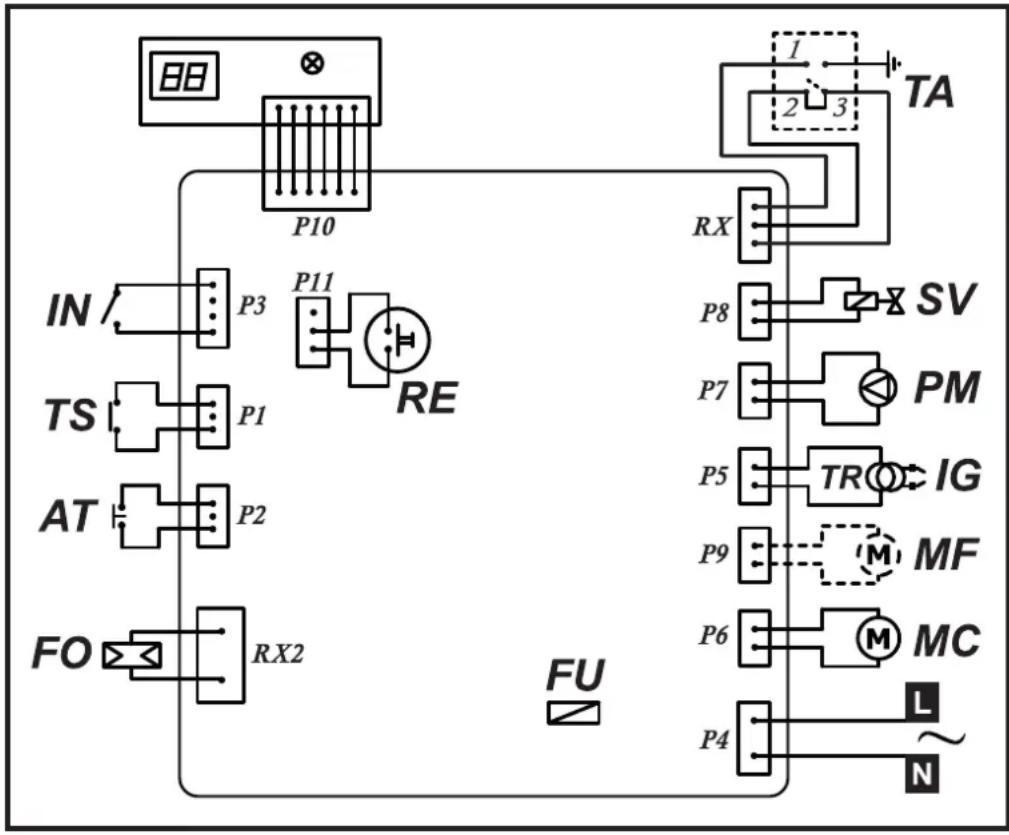

WIRING DIAGRAMS - SCHEMI ELETTRICI - SCHALTPLÄNE - ESQUEMAS ELÉCTRICOS - SCHEMAS ELECTRIQUES - ELEKTRISCHE SCHEMA'S - ESQUEMA ELÉTRICO - ELEKTRISKE SKEMAER - SÄHKÖKAAVIOT - KOPLINGSSKJEMA - ELEKTRISKA KOPP-LINGSSCHEMAN - SCHEMATY ELEKTRYCZNE - ЭЛЕКТРИЧЕСКИЕ СХЕМЫ - ELEKTRICKÁ SCHÉMATA - VILLANYBEKÖTÉSI RAJZOK - ELEKTRÍEMALARI - ELEKTRÍK ŞEMASI - ELEKTRIČNE SHEME - ELEKTROS SCHEMOS - ELEKTRISKÄS SHËMAS - ELEKTRISKEE-MID - SCHEME ELECTRICE - ELEKTRICKÉ SCHÉMY - ЕЛЕКТРИЧЕ-СКИ СХЕМИ - ЕЛЕКТРОСХЕМА - ELEKTRIČNA ŠEMA - НЛЕКТРІКО ΣΧΗΜΑ - 线路图 - ЭЛЕКТРЛІ СУЛБЕЛЕР
