XL 61 - Šildymas Master - Nemokama naudojimo instrukcija

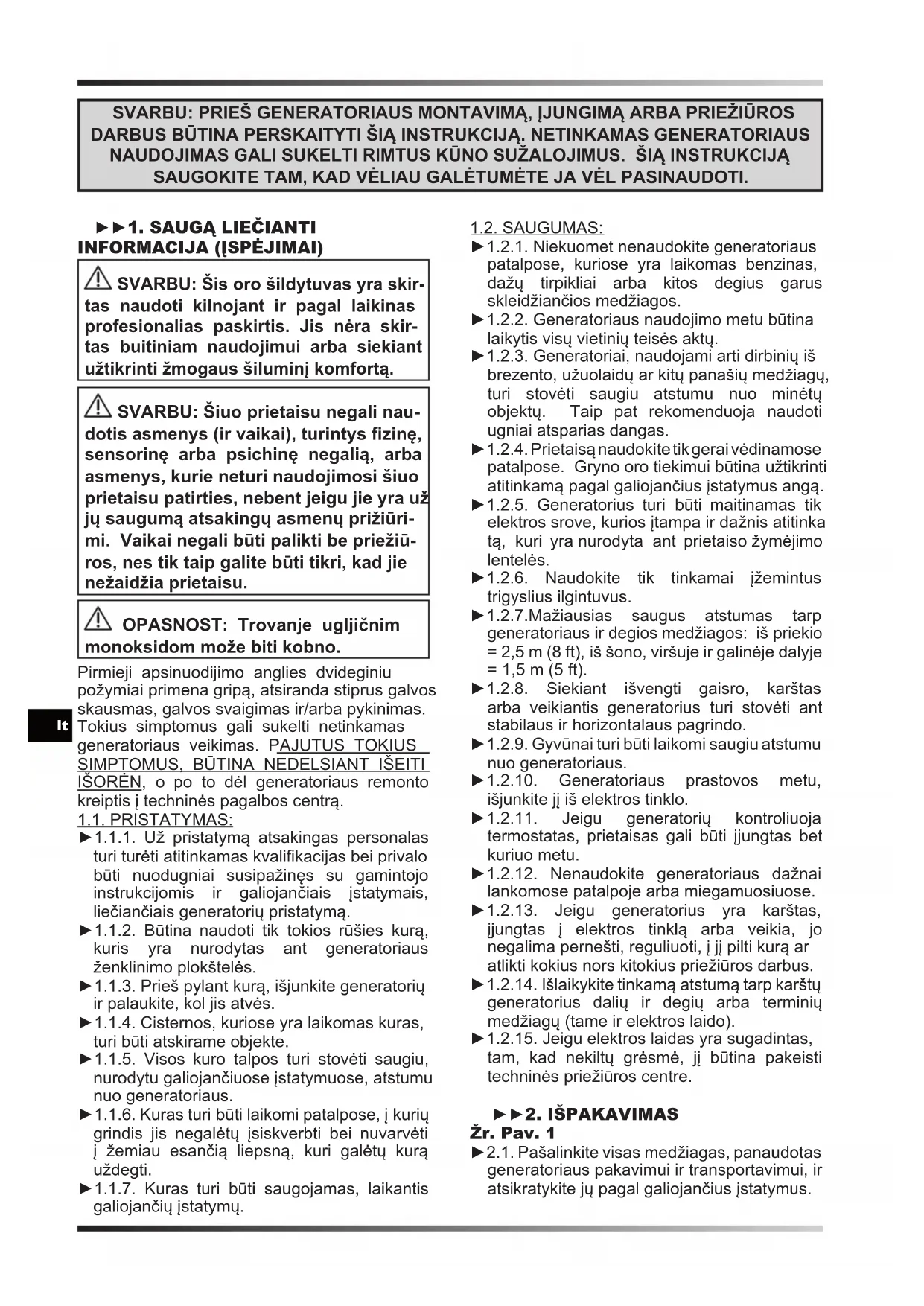

NAUDOJIMO INSTRUKCIJA XL 61 Master

⚠️ SVARBU: Šis oro šildytuvas yra skirtas naudoti kilnojant ir pagal laikinas profesionalias paskirtis. Jis nėra skirtas buitiniam naudojimui arba siekiant užtikrinti žmogaus šiluminį komfortą.

⚠️ SVARBU: Šiuo prietaisu negali naudotis asmenys (ir vaikai), turintys fizinę, sensorinę arba psichinę negalią, arba asmenys, kurie neturi naudojimosi šiuo prietaisu patirties, nebent jeigu jie yra už jų saugumą atsakingų asmenų prižiūrimi. Vaikai negali būti palikti be priežiūros, nes tik taip galite būti tikri, kad jie nežaidžia prietaisu.

⚠ OPASNOST: Trovanje ugljičnim monoksidom može biti kobno.

Pirmieji apsinuodijimo anglies dvideginiu požymiai primena gripa, atsiranda stiprus galvos skausmas, galvos svaigimas ir/arba pykinimas. Tokius simptomus gali sukelti netinkamas generatoriaus veikimas. PAJUTUS TOKIUS SIMPTOMUS, BÜTINA NEDELSIANT IŠEITI IŠORÉN, o po to dėl generatoriaus remonto kreiptis į techninės pagalbos centra.

1.1. PRISTATYMAS:

1.1.1. Už pristatymą atsakingas personalas turi turėti atitinkamas kvalifikacijas bei privalo būti nuodugniai susipažinęs su gamintojo instrukcijomis ir galiojančiais įstatymais, liečiančiais generatorių pristatymą.
▶1.1.2. Būtina naudoti tik tokios rūšies kurą, kuris yra nurodytas ant generatoriaus ženklinimo plokštelės.
▶1.1.3. Prieš pylant kurą, išjunkite generatorių ir palaukite, kol jis atvės.
▶1.1.4. Cisternos, kuriose yra laikomas kuras, turi būti atskirame objekte.
▶1.1.5. Visos kuro talpos turi stovėti saugiu, nurodytu galiojančiuose įstatymuose, atstumu nuo generatoriaus.
▶1.1.6. Kuras turi būti laikomi patalpose, j kurių grindis jis negalėtų įsiskverbti bei nuvarvėti į žemiau esančią liepsną, kuri galėtų kurą uždegti.
▶1.1.7. Kuras turi būti saugojamas, laikantis galiojančių įstatymų.

1.2. SAUGUMAS:

▶1.2.1. Niekuomet nenaudokite generatoriaus patalpose, kuriose yra laikomas benzinas, dažų tirpikliai arba kitos degius garus skleidžiančios medžiagos.
▶1.2.2. Generatoriaus naudojimo metu būtina laikytis visų vietinių teisės aktų.
1.2.3. Generatoriai, naudojami arti dirbinių iš brezento, užuolaidų ar kitų panašių medžiagų, turi stovėti saugiu atstumu nuo minėtų objektų. Taip pat rekomenduoja naudoti ugniai atsparias dangas.
▶1.2.4. Prietaisą naudokite tik gerai vėdinamose patalpose. Gryno oro tiekimui būtina užtikrinti atitinkamą pagal galiojančius įstatymus angą.
▶1.2.5. Generatorius turi būti maitinamas tik elektros srove, kurios įtampa ir dažnis atitinka tą, kuri yra nurodyta ant prietaiso žymėjimo lentelės.
▶1.2.6. Naudokite tik tinkamai jžemintus trigyslius ilgintuvus.
1.2.7.Mažiausias saugus atstumas tarp generatoriaus ir degios medžiagos: iš priekio = 2,5 m (8 ft), iš šono, viršuje ir galinėje dalyje = 1,5 m (5 ft).
▶1.2.8. Siekiant išvengti gaisro, karštas arba veikiantis generatorius turi stovėti ant stabilaus ir horizontalaus pagrindo.
▶1.2.9. Gyvūnai turi būti laikomi saugiu atstumu nuo generatoriaus.
▶1.2.10. Generatoriaus prastovos metu, išjunkite ji iš elektros tinklo.
▶1.2.11. Jeigu generatorių kontroliuoja termostatas, prietaisas gali būti jjungtas bet kuriuo metu.
▶1.2.12. Nenaudokite generatoriaus dažnai lankomose patalpoje arba miegamuosiuose.
▶1.2.13. Jeigu generatorius yra karštas, jungtas i elektros tinklą arba veikia, jo negalima pernešti, reguliuoti, i ji pilti kurą ar atlikti kokius nors kitokius priežiūros darbus.
▶1.2.14. Išlaikykite tinkamą atstumą tarp karštu generatorius dalių ir degių arba terminių medžiagų (tame ir elektros laido).
▶1.2.15. Jeigu elektros laidas yra sugadintas, tam, kad nekiltų grėsmė, jį būtina pakeisti techninės priežiūros centre.

▶▶2. IŠPAKAVIMAS

Žr. Pav. 1

▶2.1. Pašalinkite visas medžiagas, panaudotas generatoriaus pakavimui ir transportavimui, ir atsikratykite jų pagal galiojančius įstatymus.

▶2.2. Pašalinkite visus elementus iš dėžės.
▶2.3. Patikrinkite, ar prietaisas nebuvo apgadintas transportavimo metu. Jei generatorius atrodo sugadintas, nedelsiant praneškite apie tai prietaiso jsigijimo vietoje.

▶▶3. KURAS

⚠️ DĖMESIO: Generatorius naudoja tik DYZELINĄ arba AVIACINĮ KURA.

Norėdami išvengti gaisro arba sprogimo, naudokite tik dyzeliną arba aviacinį kurą. Niekuomet nenaudokite benzino, žibalo, dažų tirpiklių, alkoholio ar kitų degių kuro rūšių. Esant labai žemai temperatūrai, naudokite netoksiškus priedus, apsaugančius nuo užšalimo.

▶▶4. VEIKIMO PRINCIPAS

Žr. Pav. 2

Tinkamam degimui užtikrinti būtinas oras yra gaminamas vidiniam rotoriui sukantis į degiklj. Oro srautas išeina iš degiklio vamzdžio ir yra maišomas su kuru, kuris yra purškiamas per antgalį, panaudojant aukštą slėgį. Kurą, įpurškiamą per antgalį, apsaugo elektrinis siurblys, kuris įsiurbia kurą iš bako ir stumia jį į antgalį, panaudojant aukštą slėgį.

▶▶5. VEIKIMAS

⚠️ DĖMESIO: Prieš įjungdami generatorių, atidžiai perskaitykite skyrių „SAUGA LIEČIANTI INFORMACIJA“.

⚠️ SVARBU: Pirmą kartą nepavykus jjungti radiatoriaus, patikrinkite ar bake yra kuro, patikrinkite ar kuro filtras švarus ir patikrinkite ar radiatorius padėtas ant lygaus ir stabilaus paviršiaus.

⚠️ SVARBU: Tai tikslinis infraraudonuju spindulių šildytuvas. Infraraudonieji spinduliai šildo kūną, o ne orą.

▶▶5.1. GENERATORIAUS

IJUNGIMAS:

▶5.1.1. Laikykitės visų saugą liečiančių instrukcijų.
▶5.1.2. Patikrinkite, ar talpoje yra kuro.
▶5.1.3. Užkiškite talpos kaištj.
▶5.1.4. Jjunkite kištuką i elektros tinklą (PATIKRINKITE ĮTAMPA „TECHNINIŲ DUOMENŲ LENTELĖJE“).
5.1.5. Jungtuką “ON/OFF” pasukite į padėtį “ON” (I) (A Pav. 3). Generatorius turi įsijungti per keletą sekundžių. Jeigu taip

neatsitiks, skaitykite skyrių „PROBLEMŲ NUSTATYMAS“ (Parag. 10).

P.S.: JEIGU GENERATORIUS IŠSIJUNGĖ DĖL KURO STOKOS, IŠJUNKITE PRIETAISĄ, PRIPILDYKITE TALPĄ IR VĖL ĮJUNKITE GENERATORIŲ (ŽIŪRĖKITE PARAG. 5.1.).

▶▶5.2. GENERATORIAUS IŠJUNGIMAS:

⚠️ DĖMESIO: NEIŠJUNKITE ĮTAMPOS BEI NEIŠTRAUKITE ELEKTROS LAIDO TOL, KOL GENERATORIUS VISIŠKAI NEATVĖS (apie 5 min.).

▶5.2.1. Jungtuką “ON/OFF” pasukite i padėti “OFF” (0) (A Pav. 3).

Nuimkite su prietaisu sujungta dangtelj ir prijunkite aplinkos termostatą (Papildomas) (C Pav. 3).

▶▶6. KURO FILTRO VALYMAS

Žr. Pav. 4

PRIKLAUSOMAI NUO NAUDOJAMO KURO KOKYBĖS, GALI PRIREIKTI IŠVALYTI FILTRA.

▶6.1. Išimkite kaištį, esantį talpoje (A Pav. 4).
▶6.2. Išimkite filtrą iš talpos.
▶6.3. Atsukite veržlę (B Pav. 4).
▶6.4. Išimkite filtrą (C Pav. 4).
▶6.5. Švariu kuru išvalykite filtrą, stebėdami kad jis nebūtų sugadintas.
▶6.6. Vėl įmontuokite filtrą talpoje.

▶7. PRIEŽIŪRA IR

TRANSPORTAVIMAS

NORINT KUO GERIAU ATLIKTI PRIEŽIŪROS DARBUS IR/ARBA PERTRANSPORTUOTI PRIETAISĄ, REKOMENDUOJAMA LAIKYTIS TOLIAU PATEIKTŲ NUORODŲ:

▶7.1. Ištuštinti kuro talpą.
▶7.2. Jeigu pastebėsite kuro liekanas, jpilkite švaraus kuro ir vėl ištuštinkite talpą.
▶7.3. Užkiškite talpos kaištį, tinkamai atsikratykite kuro, laikydamiesi galiojančių jstatymų.
7.4. Norint tinkamai atlikti generatoriaus priežiūros darbus, rekomenduojama jji laikyti horizontalioje padėtyje tam, kad būtų apsisaugota nuo kuro ištekėjimo, prietaisą laikyti sausoje vietoje, apsaugant jį nuo galimų išorinių sugadinimų.

▶▶8. DISPLÈJAUS KLAIDOS

Žiūrėkite B Pav. 3

KLAIDA	PRIEŽASTIS SPRENDIMAS
F0	OPERACINĖ KLAIDA
	1. Generatorių jungus i elektros tinklą, jungiklis “ON/OFF” yra “ON” (I) padėtyje	1. Išjungus generatorių iš elektros tinklo, jungiklj nustatykite “OFF” (0) padėtyje, vėl jjunkite kištuką i elektros tinklą ir jungiklj pasukite i “ON” (I) padėtį
F1	FOTOELEMENTO KLAIDA
	1. Kuro trūkumas2. Nešvarus kuras3. Nešvarus arba sugadintas fotoelementas4. Nešvarus kuro filtras5. Degiklio klaida	1. Jungiklj nustatykite “OFF” (0) padėtyje ir pripildykite kuro talpą2. Jungiklj nustatykite “OFF” (0) padėtyje, ištuštinkite ir vėl pripildykite kuro talpą. Švariu kuru išvalykite filtrą, stebėdami, kad jis nebūtų sugadintas (ŽIŪRĖKITE PARAG. 6)3. Kreipkitės į techninės pagalbos centrą4. ŽIŪRĖKITE PARAG. 65. Kreipkitės į techninės pagalbos centrą
F2	TEMPERATŪROS JUTIKLIO KLAIDA
	1. Nutrauktas kabelis2. Sugadintas jutiklis	1. Kreipkitės į techninės pagalbos centrą2. Kreipkitės į techninės pagalbos centrą
F3	TERMOSTATO KLAIDA
	1. Vidinis generatoriaus perkaitimas2. Apsauginis jutiklis nuo apvertimo	1. Išjunkite generatorių ir palaukite, kol jis visiškai atvės2. Pastatykite krosnelę ant plokščio ir stabilaus paviršiaus
F4	NETINKAMA ĮTAMPA
	1. Netinkama įtampa 1. Patikrinkite, ar jūsų įrenginio įtampa yra tinkama
FF	NEĮSIJUNGĖ PO TRIJŲ BANDYMŲ
	1. Trūksta kuro2. Kuro filtras nešvarus3. Fotojutiklis nešvarus arba sugedęs4. Purkštuvas nešvarus arba sugedęs5. Suaktyvintas pakreipimo jutiklis	1. Kreipkitės į techninės pagalbos centrą2. Kreipkitės į techninės pagalbos centrą3. Kreipkitės į techninės pagalbos centrą4. Kreipkitės į techninės pagalbos centrą5. Kreipkitės į techninės pagalbos centrą
[ ]	ŠILDYTUVAS BUDĖJIMO REŽIME
	1. Termostatas prijungtas2. Perjungimas iš maitinimo laidu į maitinimą baterija	1. Nustatyta termostato temperatūra nesiekia aplinkos temperatūros2. Automatinis jungimas iš naujo

▶▶9. PROFILAKTINĖS PRIEŽIŪROS DARBŲ TVARKARAŠTIS

DĖMESIO: PRIEŠ PRADĖDAMI KOKIUS NORS PRIEŽIŪROS ARBA REMONTO DARBUS, IŠJUNKITE MAITINIMO LAIDĄ IŠ ELEKTROS TINKLO BEI ĮSITIKINKITE, KAD GENERATORIUS YRA ATVĖSEŞ.

JEI ŠILDYTUVĄ NAUDOJATE YPAČ DULKĖTOJE APLINKOJE, PRIEŽIŪROS IR VALYMO DARBUS REIKIA ATLIKTI DAŽNIAU.

ELEMENTAS PRIEŽIŪROS DARBŲ DAŽNUMAS PRIEŽIŪROS DARBŲ EIGA

Kuro talpa Valykite kas 150-200 darbo valandų arba esant reikalui	Ištuštinkite ir perskalaukite talpą, tam panaudodami švarų kurą
Antgalis Valykite arba pakeiskite vieną kartą per darbo sezoną arba priklausomai nuo poreikių	Kreipkitės į techninės pagalbos centrą
Fotoelementas Valykite vieną kartą per darbo sezoną arba priklausomai nuo poreikių	Kreipkitės į techninės pagalbos centrą
Kuro filtras Valykite arba pakeiskite du kartus per darbo sezoną arba priklausomai nuo poreikių	Išvalykite kuro filtrą, tam panaudodami švarų kurą
Degiklio įranga Valykite kas 1.000 darbo valandų arba esant reikalui	Kreipkitės į techninės pagalbos centrą

Rotoriaus mentės Valykite esant reikalui Kreipkitės j techninės pagalbos centra

▶▶10. PROBLEMŲ NUSTATYMAS

PROBLEMA GALIMA PRIEŽASTIS GALIMAS SPRENDIMAS

Generatorius nejsijungia	1. Generatorius užblokuotas2. Jungiklis yra “OFF” (0) padėtyje3. Nėra įtampos4. Išjungtas maitinimo laidas5. Užblokuota valdymo korta6. Netinkamai nustatytas kambarinis termostatas7. Suveikė temperatūros jutiklis8. Sugadintas saugiklis	1. Išjunkite ir vėl jjunkite generatorių2. Jungikli pasukite i “ON” (I) padėtį3A. Maitinimo laidą tinkamai jjunkite i elektros tinklą3B. Patikrinkite elektros instaliaciją3C. Kreipkitės i techninės pagalbos centrą4. Kreipkitės i techninės pagalbos centrą5A. Išjunkite ir vėl jjunkite generatorių5B. Nustatykite displėjaus klaidą5C. Kreipkitės i techninės pagalbos centrą6. Sureguliuokite kambarinį termostatą, nustatydami jį taip, kad jo temperatūra būtų aukštesnė nei darbinės aplinkos temperatūra7A. Palaukite mažiausiai dešimt minučių, o tada vėl pabandykite pereiti i uždegimo fazę7B. Kreipkitės i techninės pagalbos centrą8. Kreipkitės i techninės pagalbos centrą
Variklis/siurblys jsijungia, tačiau neužsidega liepsna	1. Kuro trūkumas2. Degiklio įranga nešvari3. Nešvarus kuro filtras4. Nešvarus antgalis5. Fotoelementas nešvarus, sugadintas arba yra netinkamai įmontuotas6. Talpoje yra sausų medžiagų7. Elektrodai susidėvėję arba nustatyti netinkamu atstumu	1. Generatorių išjunkite, pripildykite kuro talpą ir vėl jjunkite prietaisą2. Kreipkitės i techninės pagalbos centrą3. Išvalykite filtrą, tam panaudodami švarų kurą4. Kreipkitės i techninės pagalbos centrą5. Kreipkitės i techninės pagalbos centrą6. Ištuštinkite talpą ir ją vėl pripildykite švariu kuru7. Kreipkitės i techninės pagalbos centrą
Rotorius užblokuotas arba sukasi labai iš lėto	1. Sugadintas variklis 1. Kreipkitės i techninės pagalbos centrą

SVARĪGI: ŠO INSTRUKCIJU IR JĀSALASA PIRMS ĝENERATORA MONTĀŽAS, IEDARBINĀŠANAS VAI KONSERVĀCIJAS UZSĀKŠANĀS. NEPAREIZA ĝENERATORA LIETOŠANA VAR IEROSINĀT NOPIETNUS IEVAINOJUMUS. INSTRUKCIJU IR JĀGLABĀ, LAI BŪTU IESPĒJAMI VĒLĀK KONSULTĒTIES.

▶▶1. INFORMACIJAS PAR DROŠIBU (BRIDINAJUMI)

-Šis gaminys buvo sukurtas ir pagamintas iš aukštos kokybės medžiagų bei dalių, kurios gali būti perdirbtos arba panaudotos dar kartą.

-Kai gaminys yra pažymėtas perbraukto atlieku kontinerio su ratukais ženklu, tai reiškia, kad gaminys yra saugomas pagal ES direktyvą 2012/19/UE.

-Prašome pasidomėti apie vietinę elektros ir elektronikos atlieku rūšiavimo sistema.

-Laikykitės vietinių galiojančių taisyklių ir nemeskite senų gaminių su įprastomis buitinėmis atliekomis. Tinkamai sunaikinę gaminį išvengsite galimų neigiamų pasekmių aplinkai ir žmonių sveikatai.
