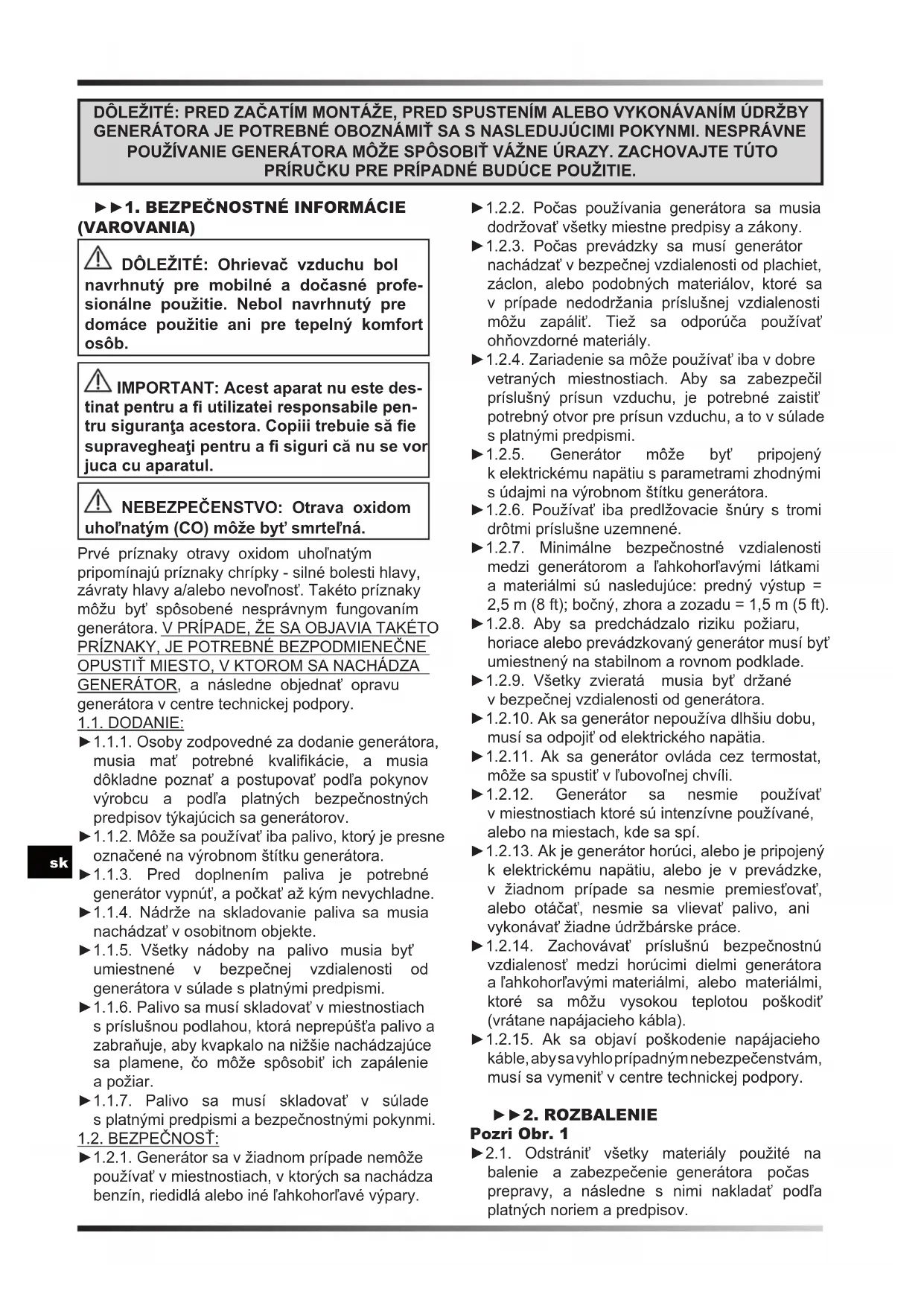

NÁVOD NA OBSLUHU XL 61 Master

DÔLEŽITÉ: Ohrievač vzduchu bol hnutý pre mobilné a dočasné profeálne použitie. Nebol navrhnutý pre áce použitie ani pre tepelný komfort o.

NEBEZPEČENSTVO: Otrava oxidom 'natým (CO) môže byt' smrtel'ná.

Prvé príznaky otravy oxidom uhol'natým pripomínajú príznaky chrípky - silné bolesti hlavy, závraty hlavy a/alebo nevol'nosť. Takéto príznaky môžu byt' spôsobené nesprávnym fungovaním generátora. V PRÍPADE, ŽE SA OBJAVIA TAKÉTO PRÍZNAKY, JE POTREBNÉ BEZPODMIENEČNE OPUSTIŤ MIESTO, V KTOROM SA NACHÁDZA GENERÁTOR, a následne objednať opravu generátora v centre technickej podpory.

1.1. DODANIE:

▶1.1.1. Osoby zodpovedné za dodanie generátora, musia mat' potrebné kvalifikácie, a musia dôkladne poznat' a postupovat' podľa pokynov výrobcu a podľa platných bezpečnostných predpisov týkajúcich sa generátorov.
▶1.1.2. Môže sa používať iba palivo, ktorý je presne označené na výrobnom štítku generátora.
▶1.1.3. Pred doplnením paliva je potrebné generátor vypnút', a počkat' až kým nevychladne.
▶1.1.4. Nádrže na skladovanie paliva sa musia nachádzať v osobitnom objekte.
▶1.1.5. Všetky nádoby na palivo musia byť umiestnené v bezpečnej vzdialenosti od generátora v súlade s platnými predpismi.
▶1.1.6. Palivo sa musí skladovat' v miestnostiach s príslušnou podlahou, ktorá neprepúšt'a palivo a zabraňuje, aby kvapkalo na nižšie nachádzajúce sa plamene, čo môže spôsobit' ich zapálenie a požiar.
▶1.1.7. Palivo sa musí skladovat' v súlade s platnými predpismi a bezpečnostnými pokynmi. 1.2. BEZPEČNOST:
▶1.2.1. Generátor sa v žiadnom prípade nemôže používať v miestnostiach, v ktorých sa nachádza benzín, riedidlá alebo iné l'ahkohorľavé výpary.

▶1.2.2. Počas používania generátora sa musia dodržovať všetky miestne predpisy a zákony.
1.2.3. Počas prevádzky sa musí generátor nachádzat' v bezpečnej vzdialenosti od plachiet, záclon, alebo podobných materiálov, ktoré sa v prípade nedodržania príslušnej vzdialenosti môžu zapáliť. Tiež sa odporúča používať ohňovzdorné materiály.
1.2.4. Zariadenie sa môže používať iba v dobre vetraných miestnostiach. Aby sa zabezpečil príslušný prísun vzduchu, je potrebné zaistit’ potrebný otvor pre prísun vzduchu, a to v súlade s platnými predpismi.
▶1.2.5. Generátor môže byt' pripojený k elektrickému napätiu s parametrami zhodnými s údajmi na výrobnom štítku generátora.
▶1.2.6. Používať iba predlžovacie šnúry s tromi drôtmi príslušne uzemnené.
▶1.2.7. Minimálne bezpečnostné vzdialenosti medzi generátorom a l'ahkohorľavými látkami a materiálmi sú nasledujúce: predný výstup = 2,5 m (8 ft); bočný, zhora a zozadu = 1,5 m (5 ft).
▶1.2.8. Aby sa predchádzalo riziku požiaru, horiace alebo prevádzkovaný generátor musí byt' umiestnený na stabilnom a rovnom podklade.
▶1.2.9. Všetky zvieratá musia byť držané v bezpečnej vzdialenosti od generátora.
▶1.2.10. Ak sa generátor nepoužíva dlhšiu dobu, musí sa odpojit' od elektrického napätia.
▶1.2.11. Ak sa generátor ovláda cez termostat, môže sa spustit' v l'ubovoľnej chvíli.
▶1.2.12. Generátor sa nesmie používať v miestnostiach ktoré sú intenzívne používané, alebo na miestach, kde sa spí.
1.2.13. Ak je generátor horúci, alebo je pripojený k elektrickému napätiu, alebo je v prevádzke, v žiadnom prípade sa nesmie premiest'ovat', alebo otáčat', nesmie sa vlievat' palivo, ani vykonávat' žiadne údržbárske práce.
1.2.14. Zachovávať príslušnú bezpečnostnú vzdialenost' medzi horúcimi dielmi generátora a l'ahkohorlavými materiálmi, alebo materiálmi, ktoré sa môžu vysokou teplotou poškodit' (vrátane napájacieho kábla).
▶1.2.15. Ak sa objaví poškodenie napájacieho káble, aby sa vyhlo prípadným nebezpečenstvám, musí sa vymeníť v centre technickej podpory.

▶▶2. ROZBALENIE

Pozri Obr. 1

▶2.1. Odstránit' všetky materiály použité na balenie a zabezpečenie generátora počas prepravy, a následne s nimi nakladat' podľa platných noriem a predpisov.

▶2.2. Zo škatule vybrať všetky elementy.
▶2.3. Skontrolovať prípadné poškodenia, ktoré mohli vzniknút počas prepravy. Ak je generátor nejako poškodený je potrebné bezodkladne informovať miesto, v ktorom bol zakúpený.

▶▶3. PALIVO

POZOR: Generátor spal'uje iba NAFTU o PETROLEJ (KEROZÍN).

Vzhľadom na možné nebezpečenstvo požiaru alebo výbuchu, ako palivo sa môže používať výlučne nafta alebo petrolej. Nikdy sa nesmie používať benzín, riedidlá, alkohol, alebo iné l'ahkohorľavé palivá.

V prípade vel'mi nízkych teplôt sa môžu používať netoxické dodatky proti zamízaniu.

▶▶4. PRINCÍP FUNGOVANIA

Pozri Obr. 2

Vzduch, ktorý je potrebný pre správne spal'ovanie paliva, privádza do horáka obracajúci vnútorný rotor. Prúd vzduchu vychádza z krytu horáka a mieša sa s palivom, ktoré sa pod vysokým tlakom rozprašuje cez trysku. Palivo rozprašované cez trysku zabezpečuje elektrické čerpadlo, ktoré nasáva palivo z nádrže a pod vysokým tlakom ho pchá do trysky.

▶▶5. PRÁCA

POZOR: Pred spustením generátoraotrebné sa podrobne oboznámit's ZPEČNOSTNÝMI INFORMÁCIAMI".

▶5.1.1. Musia sa zachovávať všetky bezpečnostné pokyny.
▶5.1.2. Skontrolovať, či je palivo v nádrži.
▶5.1.3. Zatvorit' zátku nádrže.
▶5.1.4. Pripojit' napájací kábel k elektrickému napätiu (POZRI NAPÄTIE V "TABUL'KE TECHNICKÝCH PARAMETROV").
5.1.5. Vypínač "ON/OFF" presunút' do polohy "ON" (I) (A Obr. 3). Generátor by sa mal zapnút' v priebehu niekol'kých sekúnd. Ak sa generátor po niekol'kých sekundách nezapne, postupovat'

podl'a pokynov v "IDENTIFIKÁCIA PROBLÉMU" (Kapitola 10).

POZNÁMKA: V PRÍPADE, ŽE SA GENERÁTOR VYPNE VZHL'ADOM NA VYČERPANIE SA PALIVA, ZARIADENIE SA PRED DOPLENÍM PALIVA MUSÍ VYPNÚŤ, A PO DOPLNENÍ PALIVA ZNOVU ZAPNÚŤ (POZRI BOD 5.1.).

▶▶5.2. VYPNUTIE GENERÁTORA:

POZOR: NEVYPÍNAŤ A ANI NEODPÁJAŤ PÁJACÍ KÁBEL OD ELEKTRICKÉHO PÄTIA AZ KÝM GENERÁTOR ÚPLNE YHLADNE (od vypnutia to trvá okolo 5 út).

▶5.2.1. Vypínač "ON/OFF" presunút do polohy "OFF" (0) (A Obr. 3).

▶5.3. ZAPOJENIE TERMOSTATU PROSTREDIA (Volitel'ný prvok):

Odstráňte uzáver na prístroji a zapojte termostat prostredia (Voliteľný prvok) (C Obr. 3).

▶▶6. ČISTENIE PALIVOVÉHO FILTRA

Pozri Obr. 4

V ZÁVISLOSTI OD KVALITY POUŽÍVANÉHO PALIVA, MÔŽE BYŤ POTREBNÉ VYČISTIŤ PALIVOVÝ FILTER.

▶6.1. Odpojit' zátku, ktorá je na nádrži (A Obr. 4).
▶6.2. Vybrat filter z nádrže.
▶6.3. Odkrútiť vrchnák (B Obr. 4).
▶6.4. Odstránit' filter (C Obr. 4).
▶6.5. Vyčistiť filter čistým palivom. Postupovat' opatrne, aby sa filter nepoškodil.
▶6.6. Namontovať filter v nádrži.

▶▶7. ÚDRŽBA A PREPRAVA

ABY SA ÚDRŽBÁRSKE PRÁCE VYKONÁVALI ČO NAJLEPČIE A/ALEBO SA ZAISTILA BEZPROBLÉMOVÁ PREPRAVA, JE POTREBNÉ POSTUPOVAŤ PODL’A NASLEDUJÚCEJ PROCEDÚRY:

▶7.1. Odstránit' z nádrže všetko palivo.
▶7.2. Ak sa v nádrži nachádzajú ešte nejaké zvyšky paliva, naliat' čisté palivo a znovu odstránit' palivo z nádrže.
7.3. Zatvorit' zátku nádrže. Palivo, ktoré bolo z nádrže odstránené použit' v súlade s platnými predpismi.
7.4. Počas vykonávania údržbárskych prác (ale aj počas celého používania generátora) musí byt' umiestnený na rovnom povrchu, aby sa prechádzalo prípadnému úniku paliva, skladovat' na suchom mieste a zabezpečit' pred prípadnými vonkajšími poškodeniami.

▶▶8. PORUCHY

Pozri B Obr. 3

PORUCHA	PORUCHA RIEŠENIE
F0	FUNKČNÁ PORUCHA
	1. Vypínač “ON/OFF” je v polohe “ON” (I) v chvíli pripojenia generátora k elektrickému napätiu	1. Odpojit’ generátor od elektrického napätia, prepnút’ vypínač do polohy “OFF” (0), znovu pripojit’ generátor k elektrickému napätiu a vypínač prepnút’ do polohy “ON” (I)
F1	PORUCHA FOTOSENZORA
	1. Nádrž je prázdna - žiadne palivo2. Znečistené palivo3. Senzor je zašpinený alebo poškodený4. Palivový filter je zanesený5. Porucha zapal’ovania	1. Prepnút’ vypínač do polohy “OFF” (0), do nádrže naliat’ palivo2. Prepnút’ vypínač do polohy “OFF” (0), vyčistit’ nádrž (odstránit’ palivo) a znovu naliat’ nové palivo. Vyčistit’ filter čistým palivom. Postupovať opatrne, aby sa filter nepoškodil (POZRI BOD 6)3. Obrátit’ sa na centrum technickej podpory4. POZRI BOD 65. Obrátit’ sa na centrum technickej podpory
F2	PORUCHA TERMOSENZORA
	1. Kábel prerušený2. Poškodený senzor	1. Obrátit’ sa na centrum technickej podpory2. Obrátit’ sa na centrum technickej podpory
F3	PORUCHA TERMOSENZORA
	1. Vnútorné prehrievanie generátora2. Senzor proti preklopeniu	1. Vypnút’ generátor a počkat’ až kým úplne nevychladne2. Umiestnite kachle na rovný a stabilný povrch
F4	NAPÄTIE NIE JE VHODNÉ
	1. Napätie nie je vhodné 1. Skontrolujte správne napätie vášho zariadenia
FF	CHÝBAJÚCE ZAPNUTIE PO TROCH POKUSOCH
	1. Nedostatok paliva2. Palivový filter špinavý3. Fotobunka špinavá alebo vadná4. Tryska špinavá alebo vadná5. Zásah senzora antitilting	1. Obrátit’ sa na centrum technickej podpory2. Obrátit’ sa na centrum technickej podpory3. Obrátit’ sa na centrum technickej podpory4. Obrátit’ sa na centrum technickej podpory5. Obrátit’ sa na centrum technickej podpory
[ ]	OHRIEVAČ V POHOTOVOSTNOM REŽIME
	1. Pripojený termostat2. Prepnutie z napájania cez kábel na batériu	1. Teplota termostatu nastavená pod teplotu prostredia2. Automatické reštartovanie

▶▶9. HARMONOGRAM VYKONÁVANIA PREVENTÍVNEJ ÚDRŽBY

POZOR: PRED ZAČATÍM AKÝCHKOL'VEK ÚDRŽBÁRSKYCH ALEBO SERVISNÝCH PRÁC, UISTIŤ SA, ČI JE GENERÁTOR VYCHLADENÝ A ČI JE ODPOJENÝ OD ELEKTRICKÉHO NAPĂTIA.

AK JE OHRIEVAČ POUŽÍVANÝ V OBZVLÁŠŤ PRAŠNOM PROSTREDÍ, VYŽADUJE SA ČASTEJŠIE ÚDRŽBA A ČISTENIE.

DIEL FREK	KVENCIA ÚDRŽBY PROCEDÚRA
Palivová nádrž	Čistit' po každých 150-200 hodín prevádzky, alebo podľa potreby	Odstránit' všetko palivo a nádrž vyčistit' čistým palivom
Tryska Vyčistit'	alebo vymenit' jeden raz v priebehu jednej prevádzkovej sezóny, alebo podľa potreby	Obrátit' sa na centrum technickej podpory
Fotosenzor Čistit'	raz v priebehu jednej prevádzkovej sezóny, alebo podľa potreby	Obrátit' sa na centrum technickej podpory
Palivový filter Vyčistit'	alebo vymenit' dvakrát v priebehu jednej sezóny prevádzky, alebo podľa potreby	Palivový filter vyčistit' čistým palivom
Zapaľovacie zariadenie	Čistit' alebo vymenit' po 1.000 hodinách prevádzky, alebo podľa potreby	Obrátit' sa na centrum technickej podpory

Lopatky rotora Čistit' podl'a potreby Obrátit' sa na centrum technickej podpory

▶▶10. IDENTIFIKÁCIA PROBLÉMU

PROBLÉM MOŽNÁ PRÍČINA MOŽNÉ RIEŠENIA
Generátor sa nespúšťa	1. Generátor je zablokovaný2. Vypínač je v polohe “OFF” (0)3. Nie je el. napätie4. Odpojený napájací kábel5. Zablokovaná karta ovládania6. Nesprávne nastavenie izbového termostatu7. Zásah senzora teploty8. Poškodená poistka	1. Vypnút’ generátor a znovu ho zapnút’2. Presunút’ vypínač do polohy “ON” (I)3A. Správne zasunút’ zástrčku napájacieho kábla do zásuvky s el. napätím3B. Skontrolovať elektrickú siet’3C. Obrátit’ sa na centrum technickej podpory4. Obrátit’ sa na centrum technickej podpory5A. Vypnút’ generátor a znovu ho zapnút’5B. Identifikovať chybu na displeji5C. Obrátit’ sa na centrum technickej podpory6. Nastaviť izbový termostat, nastaviť ho na vyššiu teplotu ako je teplota prostredia7A. Počkat’ desat’ minút’ a znovu sa pokúsít’ vykonat’ procedúru spúšťania generátora7B. Obrátit’ sa na centrum technickej podpory8. Obrátit’ sa na centrum technickej podpory
Motor/čerpadlo sa spustí, ale plameň sa nezapáli	1. Nádrž je prázdna - žiadne palivo2. Zapaľovacie zariadenie je znečistené3. Palivový filter je zanesený4. Tryska je zanesená5. Fotosenzor je zašpinený, poškodený alebo bol nesprávne namontovaný6. Prítomnosť cudzích látok v nádrži7. Opotrebované elektródy ale nastavené v nesprávnej vzdialenosti	1. Vypnút’ generátor, naplnit’ nádrž palivom a znovu zapnút’ generátor2. Obrátit’ sa na centrum technickej podpory3. Vyčistiť filter čistým palivom4. Obrátit’ sa na centrum technickej podpory5. Obrátit’ sa na centrum technickej podpory6. Odstránit’ palivo z nádrže a znovu naplnit’ nádrž čistým palivom7. Obrátit’ sa na centrum technickej podpory
Rotor je zablokovaný alebo sa obracia príliš pomaly	1. Poškodený motor 1. Obrátit’ sa na centrum technickej podpory

-Tento výrobok bol navrhnutý a vyrobený z vysoko kvalitných materiálov a komponentov, ktoré je možné recyklovať a znovu použit'.

-Ak je na výrobku symbol prečiarknutého kontajnera, znamená to, že na výrobok sa vzťahuje Európska Smernica 2012/19/UE.

-Informujte sa o miestnom systéme pre oddelený zber elektrických a elektronických výrobkov.

-Dodržujte miestne predpisy a nelikvidujte staré produkty spolu s bežným komunálnym odpadom. Správna likvidácia výrobku pomôže predchádzat' možným negativnym dopadom na životné prostredie a ľudské zdravie.
