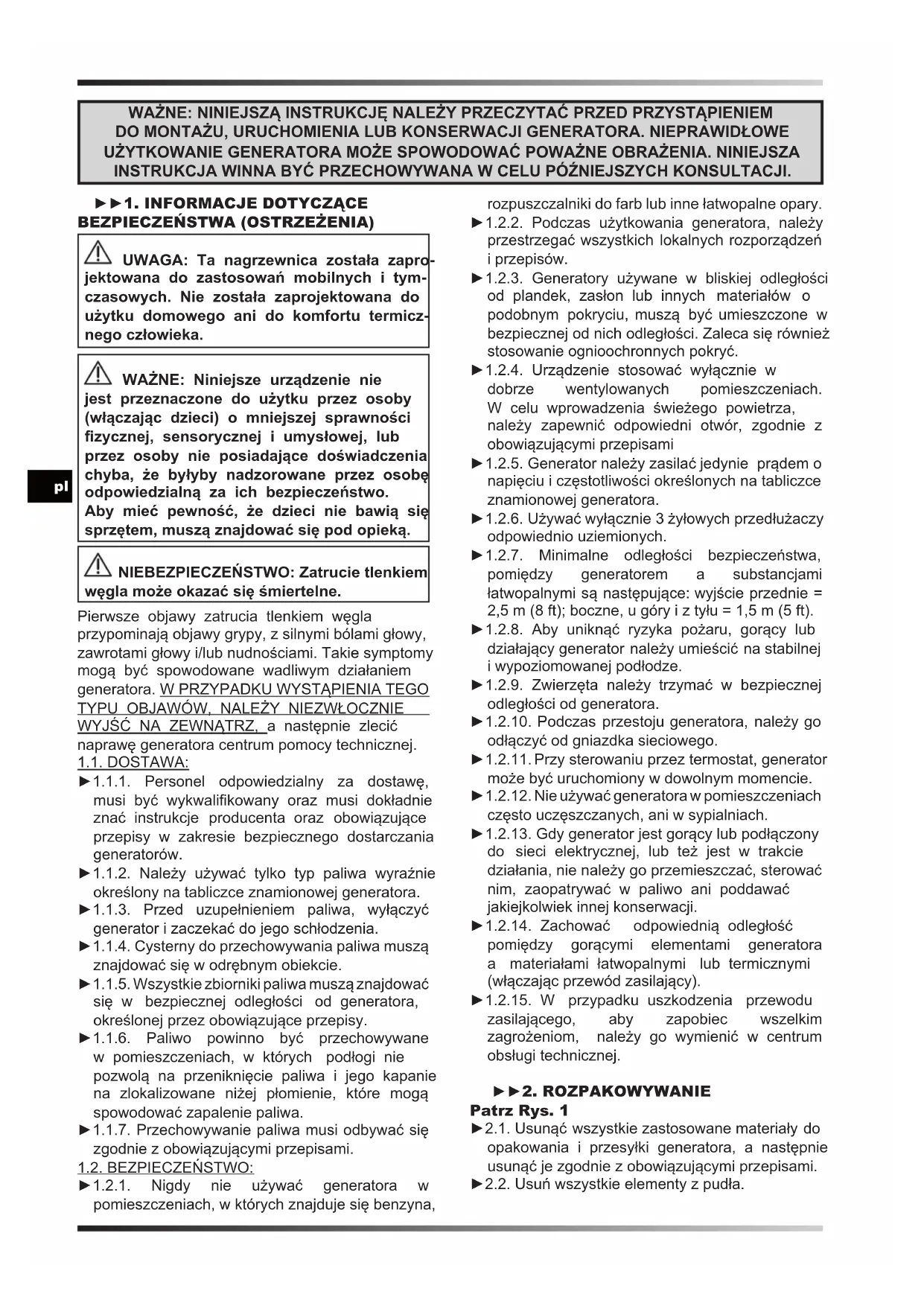

INSTRUKCJA OBSŁUGI XL 61 Master

UWAGA: Ta nagrzewnica została zaprowana do zastosowań mobilnych i tymowych. Nie została zaprojektowana do ku domowego ani do komfortu termiczło człowieka.

WAŻNE: Niniejsze urządzenie nie przeznaczone do użytku przez osoby czając dzieci) o mniejszej sprawności znej, sensorycznej i umysłowej, lub z osoby nie posiadające doświadczenia, że byłyby nadzorowane przez osobę powiedzialną za ich bezpieczeństwo. mieć pewność, że dzieci nie bawią sięętem, muszą znajdować się pod opieką.

NIEBEZPIECZEŃSTWO: Zatrucie tlenkiem la może okazać się śmiertelne.

Pierwsze objawy zatrucia tlenkiem węgla przypominają objawy grypy, z silnymi bółami głowy, zawrotami głowy i/lub nudnościami. Takie symptomy mogą być spowodowane wadliwym działaniem generatora. W PRZYPADKU WYSTĄPIENIA TEGO TYPU OBJAWÓW, NALEŻY NIEZWŁOCZNIE WYJŚĆ NA ZEWNATRZ, a następnie zlecić naprawę generatora centrum pomocy technicznej.

1.1. DOSTAWA:

▶1.1.1. Personel odpowiedzialny za dostawę, musi być wykwalifikowany oraz musi dokładnie znać instrukcje producenta oraz obowiązujące przepisy w zakresie bezpiecznego dostarczania generatorów.
▶1.1.2. Należy używać tylko typ paliwa wyraźnie określony na tabliczce znamionowej generatora.
▶1.1.3. Przed uzupełnieniem paliwa, wyłączyć generator i zaczekać do jego schłodzenia.
▶1.1.4. Cysterny do przechowywania paliwa muszą znajdować się w odrębnym obiekcie.
▶ 1.1.5. Wszystkie zbiorniki paliwa muszą znajdować się w bezpiecznej odległości od generatora, określonej przez obowiązujące przepisy.
▶1.1.6. Paliwo powinno być przechowywane w pomieszczeniach, w których podłogi nie pozwolą na przeniknięcie paliwa i jego kapanie na zlokalizowane niżej płomienie, które mogą spowodować zapalenie paliwa.
▶1.1.7. Przechowywanie paliwa musi odbywać się zgodnie z obowiązującymi przepisami.

1.2. BEZPIECZEŃSTWO:

▶1.2.1. Nigdy nie używać generatora w pomieszczeniach, w których znajduje się benzyna,

rozpuszczalniki do farb lub inne łatwopalne opary.

▶1.2.2. Podczas użytkowania generatora, należy przestrzegać wszystkich lokalnych rozporządzeń i przepisów.
▶1.2.3. Generatory używane w bliskiej odległości od plandek, zasłon lub innych materiałów o podobnym pokryciu, muszą być umieszczone w bezpiecznej od nich odległości. Zaleca się również stosowanie ognioochronnych pokryć.
▶1.2.4. Urządzenie stosować wyłącznie w dobrze wentylowanych pomieszczeniach. W celu wprowadzenia świeżego powietrza, należy zapewnić odpowiedni otwór, zgodnie z obowiązującymi przepisami
▶1.2.5. Generator należy zasilać jedynie prądem o napięciu i częstotliwości określonych na tabliczce znamionowej generatora.
▶1.2.6. Używać wyłącznie 3 żyłowych przedłużaczy odpowiednio uziemionych.
▶1.2.7. Minimalne odległości bezpieczeństwa, pomiędzy generatorem a substancjami łatwopalnymi są następujące: wyjście przednie = 2,5 m (8 ft); boczne, u góry i z tyłu = 1,5 m (5 ft).
▶1.2.8. Aby uniknąć ryzyka pożaru, gorący lub działający generator należy umieścić na stabilnej i wypoziomowanej podłodze.
▶1.2.9. Zwierzęta należy trzymać w bezpiecznej odległości od generatora.
▶1.2.10. Podczas przestoju generatora, należy go odłączyć od gniazdka sieciowego.
▶1.2.11. Przy sterowaniu przez termostat, generator może być uruchomiony w dowolnym momencie.
▶1.2.12. Nie używać generatora w pomieszczeniach często uczęszczanych, ani w sypialniach.
▶1.2.13. Gdy generator jest gorący lub podłączony do sieci elektrycznej, lub też jest w trakcie działania, nie należy go przemieszczać, sterować nim, zaopatrywać w paliwo ani poddawać jakiejkolwiek innej konserwacji.
▶1.2.14. Zachować odpowiednią odległość pomiędzy gorącymi elementami generatora a materiałami łatwopalnymi lub termicznymi (włączając przewód zasilający).
▶1.2.15. W przypadku uszkodzenia przewodu zasilającego, aby zapobiec wszelkim zagrożeniom, należy go wymienić w centrum obsługi technicznej.

▶▶2. ROZPAKOWYWANIE

Patrz Rys. 1

▶2.1. Usunąć wszystkie zastosowane materiały do opakowania i przesyłki generatora, a następnie usunąć je zgodnie z obowiązującymi przepisami.
▶2.2. Usuń wszystkie elementy z pudła.

▶2.3. Sprawdzić ewentualne uszkodzenia powstałe podczas transportu. Jeśli generator wydaje się uszkodzony, niezwłocznie poinformować o tym punkt, w którym został nabyty.

▶▶3. PALIWO

UWAGA: Generator dziala jedynie na vo DIESEL lub KEROSENE.

Aby uniknąć zagrożenia pożarem lub wybuchem, stosować wyłącznie paliwo diesel lub kerosene, Nie stować nigdy benzyny, nafty, rozpuszczalników do farb, alkoholu lub innych łatwopalnych paliw.

W przypadku bardzo niskich temperatur, stosować nietoksyczne dodatki przeciw zamarzaniu

▶▶4. ZASADY DZIAŁANIA

Patrz Rys. 2

Powietrze niezbędne do zapewnienia prawidłowego spalania, wytwarzane jest przez obrót wewnętrznego wirnika do palnika. Strumień powietrza wychodzi z tulei palnika i miesza się z paliwem, które rozpylane jest przez dyszę pod wysokim ciśnieniem. Paliwo rozpylone przez dyszę zabezpiecza pompa elektryczna, która odsysa paliwo ze zbiornika i popycha je pod wysokim ciśnieniem do dyszy.

▶▶5. DZIAŁANIE

UWAGA: Przed włączeniem generatora, żnie przeczytać "INFORMACJE NA IAT BEZPIECZEŃSTWA".

UWAGA: Po pierwszym nieudanym zheniu nagrzewnicy należy sprawdzić cność paliwa w zbiorniku, czy filtr paliwa czysty oraz czy nagrzewnica znajduje na płaskiej i stabilnej powierzchni.

UWAGA: Oto docelowy grzejnik podczerwień. Podczerwień podnosi beraturę ciała, ale nie powietrza.

▶5.1. URUCHAMIANIE GENERATORA:

▶5.1.1. Przestrzegać wszystkich instrukcji dotyczących bezpieczeństwa.
▶5.1.2. Sprawdzić obecność paliwa w zbiorniku.
▶5.1.3. Zamknąć korek zbiornika.
5.1.4. Podłączyć wtyczkę zasilania pod sieć elektryczną (PATRZ NAPIĘCIE W "TABELI DANYCH TECHNICZNYCH").
5.1.5. Wyłącznik "ON/OFF" umieścić w pozycji "ON" (I) (A Rys. 3). Generator powinien uruchomić się w ciągu kilku sekund. Jeśli jednak to nie nastąpi, odnieść się do paragrafu "IDENTYFIKACJA PROBLEMU" (Parag. 10).

P.S.: W PRZYPADKU WYŁĄCZENIA SIĘ GENERATORA SPOWODOWANEGO WYCZERPANIEM SIĘ PALIWA, WYŁĄCZYĆ

URZĄDZENIE, NAPEŁNIĆ ZBIORNIK IPONOWNIE WŁĄCZYĆ GENERATOR (PATRZ PARAG. 5.1.).

▶5.2. WYŁACZANIE GENERATORA:

UWAGA: NIE ODCINAĆ NAPIĘCIA ANI ODŁĄCZAĆ KABLA ZASILAJĄCEGO DO CAŁKOWITEGO SCHŁODZENIA ERATORA (około 5 min.).

▶5.2.1. Wyłącznik “ON/OFF” umieścić w pozycji “OFF” (0) (A Rys. 3).

▶5.3. PODŁĄCZENIE TERMOSTATU POKOJOWEGO (Opcjonalne):

Usuń wtyczkę podłączoną do urządzenia, a następnie podłącz termostat (Opcjonalne) (C Rys. 3).

▶▶6. CZYSZCZENIE FILTRA PALIWA

Patrz Rys. 4

W ZALEŻNOŚCI OD JAKOŚCI STOSOWANEGO PALIWA, MOŻE OKAZAĆ SIĘ KONIECZNE OCZYSZCZANIE FILTRA.

▶6.1. Usunąć korek znajdujący się na zbiorniku (A Rys. 4).
▶6.2. Wyjąć filtr ze zbiornika.
▶6.3. Odkręcić nakrętkę (B Rys. 4).
▶6.4. Usunąć filtr (C Rys. 4).
▶6.5. Wyczyścić filtr czystym paliwem, uważając aby go nie uszkodzić.
▶6.6. Ponownie zamontować filtr w zbiorniku.

▶▶7. KONSERWACJA i TRANSPORT

W CELU PRZEPROWADZENIA MOŻLIWIE NAJLEPIEJ KONSERWACJI I/LUB TRANSPORTU, ZALECA SIĘ PRZESTRZEGANIE NASTĘPUJĄCEJ PROCEDURE:

▶7.1. Opróżnić zbiornik z paliwa.
▶7.2. W przypadku stwierdzenia obecności resztek, włać czyste paliwo i ponownie opróżnić zbiornik.
7.3. Zamknąć korek zbiornika, zlikwidować paliwo w sposób prawidłowy i zgodny z obowiązującymi przepisami.
7.4. W celu prawidłowego przeprowadzenia konserwacji generatora, zaleca się utrzymanie go w pozycji wyzpoziomowanej, aby zabezpieczyć przed wyciekiem paliwa, przechowywać go w suchym miejscu i zabezpieczyć przed ewentualnymi uszkodzeniami zewnętrznymi.

▶▶8. BŁĘDY WYŚWIETLACZA

Patrz B Rys. 3

BŁĄD	PRZYCZYNA ROZWIĄZANIE
F0	BŁĄD OPERACYJNY
	1. Wyłącznik “ON/OFF” jest w pozycji “ON” (I) kiedy generator zostaje podłączony do sieci elektrycznej	1. Po odłączeniu generatora od sieci elektrycznej ustawić wyłącznik w pozycji “OFF” (0), ponownie podłączyć wtyczkę do sieci elektrycznej i umieścić wyłącznik w pozycji “ON” (I)
F1	BŁĄD FOTOKOMÓRKI
	1. Brak paliwa2. Paliwo zanieczyszczone3. Fotokomórka zanieczyszczona lub uszkodzona4. Filtr paliwa zanieczyszczony5. Błąd zapłonu	1. Umieścić wyłącznik w pozycji “OFF” (0), napełnić zbiornik paliwem2. Umieścić wyłącznik w pozycji “OFF” (0) opróżnić a następnie ponownie napełnić zbiornik paliwa. Wyczyścić filtr czystym paliwem, uważając aby go nie uszkodzić (PATRZ PARAG. 6)3. Zwrócić się do centrum obsługi technicznej4. PATRZ PARAG. 65. Zwrócić się do centrum obsługi technicznej
F2	BŁĄD CZUJNIKA KONTROLI TEMPERATURY
	1. Kabel przerwany2. Uszkodzony czujnik	1. Zwrócić się do centrum obsługi technicznej2. Zwrócić się do centrum obsługi technicznej
F3	BŁĄD TERMOSTATU
	1. Wewnętrzne przegrzanie generatora2. Czujnik zapobiegający przewróceniu	1. Wyłączyć generator odczekać do jego całkowitego schłodzenia2. Piec należy ustawić na płaskiej i stabilnej powierzchni
F4	NIEPRAWIDŁOWE NAPIĘCIE
	1. Nieprawidłowe napięcie 1. Sprawdzić czy w instalacji jest prawidłowe napięcie
FF	NIEUDANE TRZYKROTNE WŁĄCZENIE
	1. Brak paliwa2. Brudny filtr paliwa3. Brudna lub wadliwa fotokomórka4. Brudna lub wadliwa dysza5. Aktywacja czujnika antitilting	1. Zwrócić się do centrum obsługi technicznej2. Zwrócić się do centrum obsługi technicznej3. Zwrócić się do centrum obsługi technicznej4. Zwrócić się do centrum obsługi technicznej5. Zwrócić się do centrum obsługi technicznej
[ ]	NAGRZEWNICA W TRYBIE CZUWANIA
	1. Termostat połączony2. Przejście z zasilania kablowego na zasilanie akumulatorem	1. Ustawiona temperatura termostatu poniżej temperatury pokojowej2. Automatyczne ponowne włączenie

▶▶9. HARMONOGRAM KONSERWACJI ZAPOBIEGAWCZEJ

UWAGA: PRZED PRZYSTĄPIENIEM DO JAKIEJKOLWIEK CZYNNOŚCI KONERWACYJNEJ LUB NAPRAWCZEJ, ODŁĄCZYĆ KABEL ZASILAJĄCY OD SIECI ELEKTRYCZNEJ ORAZ UPEWNIĆ SIĘ, ŻE GENERATOR JEST ZIMNY.

W PRZYPADKU UŻYWANIA NAGRZEWNICY W SZCZEGÓLNIE ZAPYLONYCH ŚRODOWISKACH NALEŻY CZĘŚCIEJ PRZEPROWADZAĆ CZYNNOŚCI Z ZAKRESU KONSERWACJI I CZYSZCZENIA.

ELEMENT CZESTOTLIWOŚĆ KONSERWACJI PROCEDURA KONSERWACJI

Zbiornik paliwa Czyścić co 150-200 godzin pracy lub w zależności od potrzeb	Opróżnić i przepłukać zbiornik używając w tym celu czystego paliwa
Dysza Wyczyścić lub wymienić jeden raz w trakcie jednego sezonu pracy lub w zależności od potrzeby	Zwrócić się do centrum obsługi technicznej
Fotokomórka Czyścić raz w trakcie sezonu pracy lub w zależności od potrzeby	Zwrócić się do centrum obsługi technicznej
Filtr paliwa Czyścić lub wymienić dwa razy w trakcie jednego sezonu pracy lub w zależności od potrzeb	Wyczyścić filtr paliwa używając w tym celu czystego paliwa
Urządzenie zapłonowe	Czyścić lub wymieniać co 1.000 godzin pracy, lub w zależności od potrzeb	Zwrócić się do centrum obsługi technicznej

Łopatki wirnika Czyścić w zależności od potrzeby Zwrócić się do centrum obsługi technicznej

Generator nie uruchamia się	1. Zablokowany generator2. Wyłącznik znajduje się w pozycji “OFF” (0)3. Brak napięcia4. Odłączony kabel zasilający5. Zablokowana karta sterowania6. Błędne ustawienie termostatu pokojowego7. Interwencja czujnika temperatury8. Uszkodzony bezpiecznik	1. Wyłączyć i ponownie włączyć generator2. Wyłącznik umieścić w pozycji “ON” (|)3A. Wprowadzić prawidłowo kabel zasilający do gniazdka sieci elektrycznej3B. Sprawdzić instalację sieciową3C. Zwrócić się do centrum obsługi technicznej4. Zwrócić się do centrum obsługi technicznej5A. Wyłączyć i ponownie włączyć generator5B. Zidentyfikować błąd na wyświetlaczu5C. Zwrócić się do centrum obsługi technicznej6. Wyregulować termostat pokojowy, ustawiając go w temperaturze wyższej od temperatury środowiska pracy7A. Odczekać co najmniej dziesięć minut, a następnie ponownie spróbować przejść do fazy zapłonu7B. Zwrócić się do centrum obsługi technicznej8. Zwrócić się do centrum obsługi technicznej
Silnik/pompa uruchamia się ale płomień nie zostaje wzniecony	1. Brak paliwa2. Urządzenie zapłonowe zanieczyszczone3. Zanieczyszczony filtr paliwa4. Zanieczyszczona dysza5. Fotokomórka jest zanieczyszczona, uszkodzona lub została nieprawidłowo zainstalowana6. Obecność obcych substancji w zbiorniku7. Zużyte elektrody lub ustawione w błędnej odległości	1. Wyłączyć generator, napełnić zbiornik paliwem i ponownie włączyć generator2. Zwrócić się do centrum obsługi technicznej3. Wyczyścić filtr przy użyciu czystego paliwa4. Zwrócić się do centrum obsługi technicznej5. Zwrócić się do centrum obsługi technicznej6. Opróżnić i ponownie napełnić zbiornik czystym paliwem7. Zwrócić się do centrum obsługi technicznej
Wirnik jest zablokowany lub obraca się zbyt wolno	1. Uszkodzony silnik 1. Zwrócić się do centrum obsługi technicznej

-Niniejszy produkt został wyprodukowany z najwyższej jakości materiałów, które mogą być poddane recyklingowi i zostać ponownie użyte.

-Symbol przekreślonego kosza na śmieci umieszczany na sprzęcie, opakowaniu lub dokumentach do niego dołączonych oznacza, że produktu nie wolno wyrzucać łącznie z innymi odpadami. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu właściwego jego przetworzenia. Oznakowanie oznacza jednocześnie, że sprzęt został wprowadzony do obrotu po dniu 13 sierpnia 2005 r.

-Należy zapoznać się z lokalnym systemem zbiórki produktów elektronicznych i elektrycznych.

-Informacje o dostępnym systemie zbierania zużytego sprzętu elektrycznego można znaleźć w punkcie informacyjnym sklepu oraz w urzędzie miasta/gminy.

-Odpowiednie postępowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla środowiska i ludzkiego zdrowia!
