BRUGSANVISNING XL 61 Master

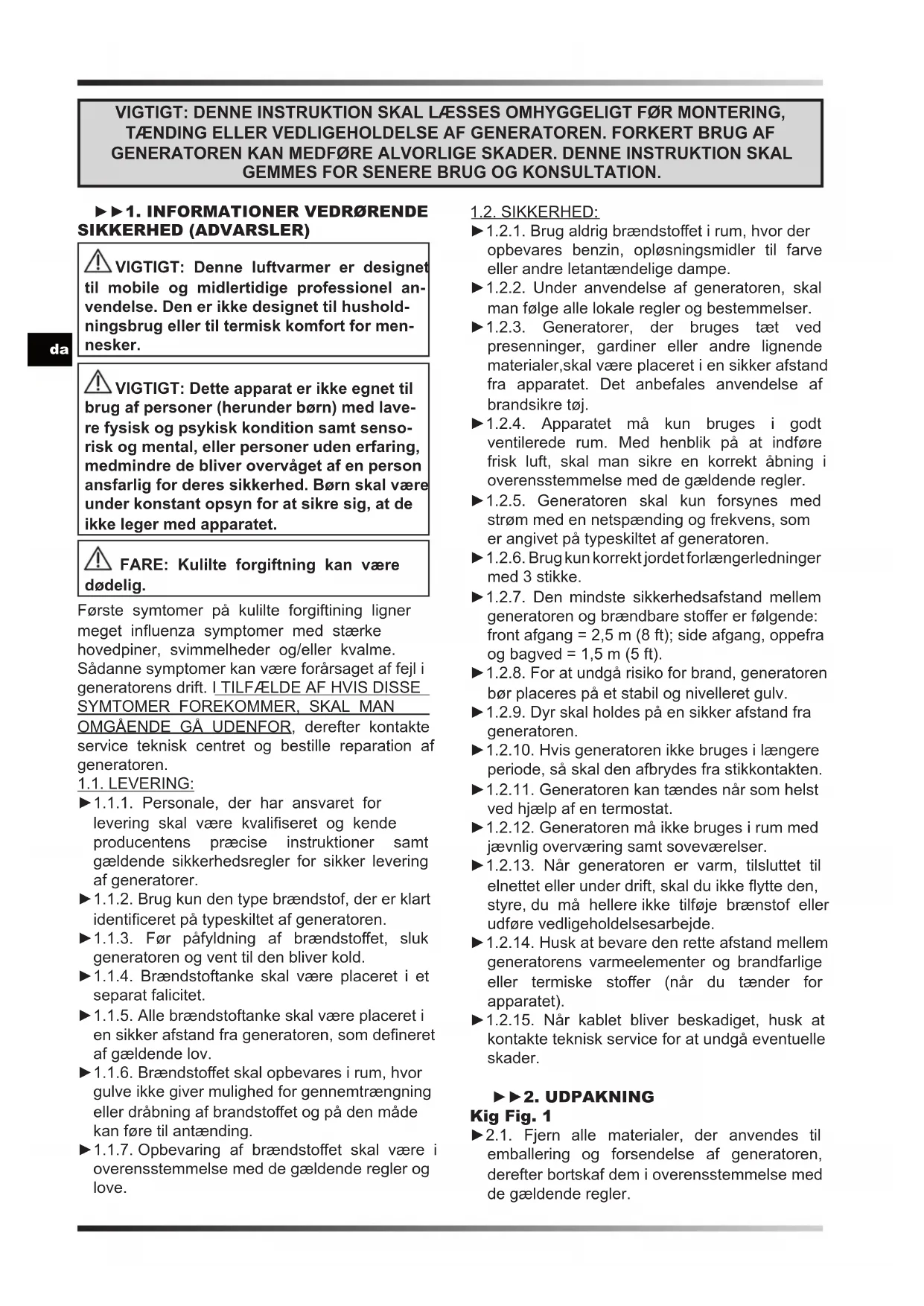

SIKKERHED (ADVARSLER) VIGTIGT: Denne luftvarmer er designet til mobile og midlertidige professionel an- vendelse. Den er ikke designet til hushold- ningsbrug eller til termisk komfort for men- nesker. VIGTIGT: Dette apparat er ikke egnet til brug af personer (herunder børn) med lave- re fysisk og psykisk kondition samt senso- risk og mental, eller personer uden erfaring, medmindre de bliver overvåget af en person ansfarlig for deres sikkerhed. Børn skal være under konstant opsyn for at sikre sig, at de ikke leger med apparatet. FARE: Kulilte forgiftning kan være dødelig. Første symtomer på kulilte forgiftining ligner meget inuenza symptomer med stærke hovedpiner, svimmelheder og/eller kvalme. Sådanne symptomer kan være forårsaget af fejl i generatorens drift. I TILFÆLDE AF HVIS DISSE

SYMTOMER FOREKOMMER, SKAL MAN

OMGÅENDE GÅ UDENFOR, derefter kontakte service teknisk centret og bestille reparation af generatoren. 1.1. LEVERING: ►1.1.1. Personale, der har ansvaret for levering skal være kvaliseret og kende producentens præcise instruktioner samt gældende sikkerhedsregler for sikker levering af generatorer. ►1.1.2. Brug kun den type brændstof, der er klart identiceret på typeskiltet af generatoren. ►1.1.3. Før påfyldning af brændsto󰀨et, sluk generatoren og vent til den bliver kold. ►1.1.4. Brændstoftanke skal være placeret i et separat falicitet. ►1.1.5. Alle brændstoftanke skal være placeret i en sikker afstand fra generatoren, som deneret af gældende lov. ►1.1.6. Brændsto󰀨et skal opbevares i rum, hvor gulve ikke giver mulighed for gennemtrængning eller dråbning af brandsto󰀨et og på den måde kan føre til antænding. ►1.1.7. Opbevaring af brændsto󰀨et skal være i overensstemmelse med de gældende regler og love. 1.2. SIKKERHED: ►1.2.1. Brug aldrig brændsto󰀨et i rum, hvor der opbevares benzin, opløsningsmidler til farve eller andre letantændelige dampe. ►1.2.2. Under anvendelse af generatoren, skal man følge alle lokale regler og bestemmelser. ►1.2.3. Generatorer, der bruges tæt ved presenninger, gardiner eller andre lignende materialer,skal være placeret i en sikker afstand fra apparatet. Det anbefales anvendelse af brandsikre tøj. ►1.2.4. Apparatet må kun bruges i godt ventilerede rum. Med henblik på at indføre frisk luft, skal man sikre en korrekt åbning i overensstemmelse med de gældende regler. ►1.2.5. Generatoren skal kun forsynes med strøm med en netspænding og frekvens, som er angivet på typeskiltet af generatoren. ►1.2.6. Brug kun korrekt jordet forlængerledninger med 3 stikke. ►1.2.7. Den mindste sikkerhedsafstand mellem generatoren og brændbare sto󰀨er er følgende: front afgang = 2,5 m (8 ft); side afgang, oppefra og bagved = 1,5 m (5 ft). ►1.2.8. For at undgå risiko for brand, generatoren bør placeres på et stabil og nivelleret gulv. ►1.2.9. Dyr skal holdes på en sikker afstand fra generatoren. ►1.2.10. Hvis generatoren ikke bruges i længere periode, så skal den afbrydes fra stikkontakten. ►1.2.11. Generatoren kan tændes når som helst ved hjælp af en termostat. ►1.2.12. Generatoren må ikke bruges i rum med jævnlig overværing samt soveværelser. ►1.2.13. Når generatoren er varm, tilsluttet til elnettet eller under drift, skal du ikke ytte den, styre, du må hellere ikke tilføje brænstof eller udføre vedligeholdelsesarbejde. ►1.2.14. Husk at bevare den rette afstand mellem generatorens varmeelementer og brandfarlige eller termiske sto󰀨er (når du tænder for apparatet). ►1.2.15. Når kablet bliver beskadiget, husk at kontakte teknisk service for at undgå eventuelle skader. ►►2. UDPAKNING Kig Fig. 1 ►2.1. Fjern alle materialer, der anvendes til emballering og forsendelse af generatoren, derefter bortskaf dem i overensstemmelse med de gældende regler.

zh►2.2. Fjern alle elementer fra emballage. ►2.3. Tjek, om der er eventuelle skader opstået under transporten. Hvis du har mistanke om, at generatoren er beskadiget, kontakt omgående forhandleren. ►►3. BRÆNDSTOF OBS: Bemærk venligst: Generatoren arbejder kun på DIESEL eller KEROSENE (petroleum). For at undgå eventuel eksplosion, anvend kun diesel eller kerosene, brug aldrig benzin, olie, opløsningsmidler til farver eller andre brandfarlige materialer. I tilfælde af meget lave temperatur, brug ikke giftige anti-frost tilsætningssto󰀨er. ►►4. VIRKNINGSBESKRIVELSE Kig Fig. 2 Luft, som er nødvendig for den korrekte forbrænding, dannes ved omdrejning af den interne rotor i retning mod brænderen. Luftstrømmen kommer ud fra brænderrøret og blandes med brændsto󰀨et, som er sprøjtet gennem en dyse ved højt tryk. Brændsto󰀨et, som er sprøjtet gennem dysen er beskyttet af en elektrisk pumpe, der suger brændsto󰀨et fra tanken og skubber det under højt tryk til dysen. ►►5. VIRKNING OBS: BEMÆRK VENLIGST: husk at læse omhyggeligt ”INFORMATIONER VEDRØRENDE SIKKERHED”. VIGTIGT: Efter første manglende opstart af varmeren, skal det kontrolleres at der er brændstof i tanken, kontrolleres at brændsto󰀩lteret er rent og kontrolleres at varmeren er placeret på en ad, stabil overade. VIGTIGT: Dette er en infrarød varmekanon. Den varmer objektet ikke luften. ►►5.1. START AF GENERATOREN: ►5.1.1. Overhold alle instruktioner vedrørende sikkerhed. ►5.1.2. Tjek, om der er tiltrækkelig brændstof i tanken. ►5.1.3. Luk tankdækslet. ►5.1.4. Tilslut apparatet til el-nettet (KIG SPÆNDING I ”TEKNISKE DATA TABEL”). ►5.1.5. “ON/OFF” knappen skal sættes på “ON” (|) (A Fig. 3). Generatoren vil starte i løbet af få sekunder. Hvis apparatet ikke vil starte, kig i stykket “PROBLEMFORMULERING” (Stykke. 10).

BRÆNDSTOF, KAN VÆRE NØDVENDIGT AT RENSE FILTRET. ►6.1. Fjern proppen, der bender sig på tanken (A Fig. 4). ►6.2. Fjern ltret fra tanken. ►6.3. Skru af møtrikken (B Fig. 4). ►6.4. Fjern ltret (C Fig. 4). ►6.5. Rens ltret med rent brændstof og pas på ikke at beskadige det. ►6.6. Placer ltret i tanken. ►►7. VEDLIGEHOLDELSE OG TRANSPORT

PROCEDURER: ►7.1. Tøm brændstoftanken. ►7.2. Hvis der er nogle forureninger i tanken, hæld rent brændstof og tøm igen tanken. ►7.3. Luk proppen og bortskaf brændsto󰀨et i overenstemmelse med de gældende regler. ►7.4. For at kunne udføre korrekt vedligeholdelse af generatoren, skal den holdes i en lodret position for at undgår eventuel udsivning af brændsto󰀨et. Generatoren skal opbevares på et tørt sted og beskyttes mod eventuelle skader udefra.

1. Mangel af brændstof

2. Brændstof er forurenet

3. Fotocellen er blevet beskadiget

4. Brændsto󰀩ltret er forurenet

og fyld igen med brændsto󰀨et. Rens ltret med rent brændstof og pas på ikke at beskadige det (KIG STYKKE. 6)

1. Indvendig overophedning af

1. Sluk generatoren og vent til den bliver helt

2. Placér brændeovnen på en ad og stabil

1. Uegnet spænding 1. Kontroller, at spændingen i jeres anlæg er

1. Mangel på brændstof

2. Brændsto󰀩lteret er beskidt

5. Aktivering af anti-vælte sensor

VEDLIGEHOLDELSE VEDLIGEHOLDELSESPROCEDUR Brændstoftank Skal rengøres efter 150-200 timers drift afhængigt af forurening Tøm tanken og skyld ved hjælp af rent brændstof Dyse Skal rengøres eller udskiftes en gang i løbet af en arbejdssæson afhængigt af forurening Kontakt teknisk service Fotocelle Skal rengøres en gang i løbet af arbejdssæsonen, afhængigt af brug Kontakt teknisk service Brændsto󰀩lter Skal rengøres en gang i løbet af arbejdssæsonen, afhængigt af brug Rengør brændsto󰀩ltret ved hjælp af rent brændstof Tændersystem Skal rengøres eller udskiftes hver 1.000 timers arbejde, eller afhængigt af brug Kontakt teknisk service Rotorblade Skal rengøres afhængigt af brug Kontakt teknisk service ►►10. FEJLFINDING

FEJL MULIG ÅRSAG MULIG LØSNING

Generatoren ikke starter

4. Kablet er afbrudt

5. Betjeningskortet er blokeret

6. Forkert indstilling af

1. Sluk og tænd for generatoren

2. Knappen skal sættes på i “ON” position (|)

5A. Sluk og tænd for generatoren 5B. Find fejl på displayet 5C. Kontakt teknisk service

6. Reguler rumtermostaten ved at indstille

den på højere temperatur end den, som er i rummet 7A. Vent i cirka 10 minutter og derefter prøv at gå videre til tænding fase 7B. Kontakt teknisk service

1. Mangel af brændstof

2. Tændingenheden er forurenet

3. Brændsto󰀩ltret er forurenet

6. Tilstedeværelse af fremmede

brændsto󰀨et og tænd igen

2. Kontakt teknisk service

3. rens ltret ved hjælp af rent brændstof

6. Tøm tanken og fyld igen med brændsto󰀨et

Generator vill ikke starte

4. Frakoblet tilførselskabel

5. Blokkert styringskart
