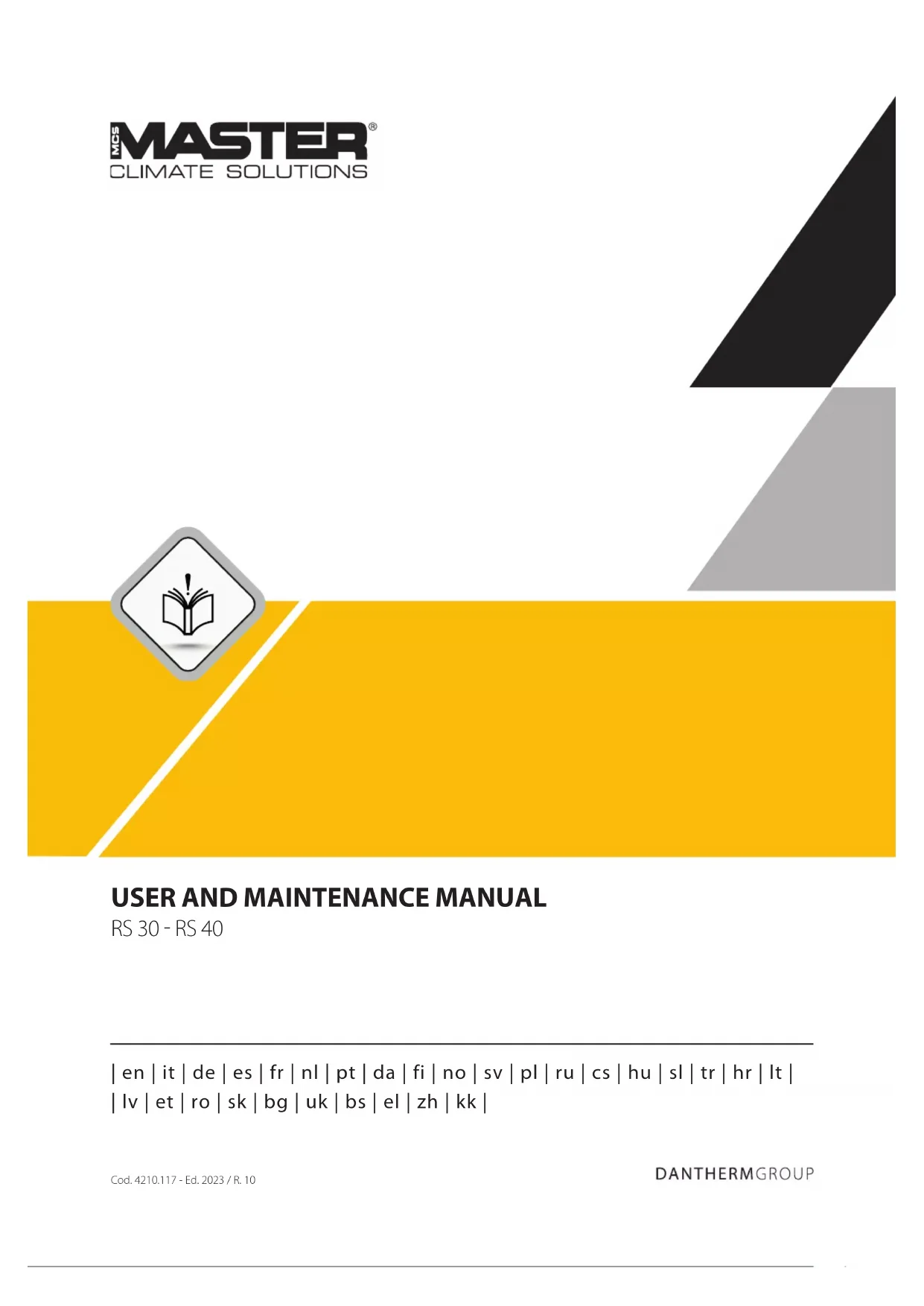

MODE D'EMPLOI RS 40 Master

Cette série d'appareils de chau󰀨age à air chaud est particulièrement indiquée pour le chau󰀨age des locaux fermés comme les entrepôts, les magasins et les habi- tations. Ces réchau󰀨eurs sont conformes à la Directive européenne en vigueur. IMPORTANT: Veuillez lire et comprendre ce manuel d'utilisation avant d'e󰀨ectuer l'assemblage, la mise en service ou l'entretien de ce réchau󰀨eur. L'usage erroné du réchau󰀨eur peut causer de graves lésions. Conser- ver ce manuel comme référence future. IMPORTANT: Cet appareil de chau󰀨age n’est pas adap- té pour être utilisé par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales réduites ou par des personnes inexpé- rimentées, à moins qu'elles ne soient surveillées par une personne responsable de leur sécurité. Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec le réchau󰀨eur. IMPORTANT: Toutes les opérations de nettoyage, d'entretien et de réparation prévoyant l’accès à des parties dangereuses (comme le remplacement du câble d'alimentation endommagé) doivent être e󰀨ectuées par le fabricant, par son service d'assistance technique, par une personne ayant une qualication similaire, de façon à prévenir tout risque, même si la déconnexion du réseau d'alimentation est prévue. IMPORTANT: Pendant l'utilisation du réchau󰀨eur, re- specter tous les arrêtés locaux et la réglementation en vigueur. ►1.1. Les appareils utilisés à proximité de bâches, de rideaux ou d'autres matériaux de couverture similaires doivent se trouver à une distance de sécurité. Il est éga- lement conseillé d'utiliser des matériaux de couverture de type ignifuges. ►1.2. Garder le réchau󰀨eur à une distance de sécurité par rapport à l'humidité, l'eau et les agents atmosphé- riques an d'éviter de graves dommages à l'appareil de chau󰀨age. ►1.3. Maintenir les parties chaudes du réchau󰀨eur à une distance appropriée des matériaux inammables ou thermolabiles (y compris le câble d'alimentation). ►1.4. Lorsque le réchau󰀨eur est chaud, branché au ré- seau électrique, ou en marche, ne jamais le déplacer, le manipuler ou le soumettre à des interventions d'entretien. ►1.5. Placer le réchau󰀨eur chaud, ou en marche, sur une surface stable et nivelée, de manière à éviter les risques d'incendie. ►1.6. Garder les animaux à une distance de sécurité du réchau󰀨eur. ►1.7. N'alimenter le réchau󰀨eur qu'avec du courant ayant la tension et la fréquence spéciées sur la plaque d'identication de l'appareil. ►1.8. S'assurer de brancher le réchau󰀨eur exclusive- ment à des réseaux électriques opportunément équipés d'un interrupteur di󰀨érentiel et d'une mise à la terre ap- propriée. ►1.9. Si le câble d'alimentation est endommagé, il doit être remplacé par le centre d'assistance technique, an d'éviter tout risque. ►1.10. Débrancher le réchau󰀨eur de la prise de courant lorsqu'il n'est pas utilisé. ►1.11. Si l’appareil est laissé temporairement dans des conditions de non sécurité, faire en sorte qu'il ne puisse être utilisé et, dans tous les cas, toujours le débrancher de la prise du réseau. ►1.12. Ne pas obstruer, même partiellement, la prise de l'air (à l'arrière), ni la sortie de l'air (à l'avant) du réchauf- feur. ►1.13. Éviter de canaliser l'air, sauf avec des kits origi- naux (le cas échéant). ►1.14. Ne pas couvrir le réchau󰀨eur pendant qu'il fon- ctionne; il pourrait surchau󰀨er. ►1.15. Faire vérier le fonctionnement correct du ré- chau󰀨eur par l'assistance technique, au moins une fois par an ou selon la nécessité.

AVERTISSEMENT: Le matériel de l'emballage n'est

pas un jouet pour les enfants. Conserver le sachet en plastique hors de la portée des enfants; danger d'étou󰀨ement! (Fig. 1) ►2.1. Enlever tous les matériaux d'emballage utilisés pour conditionner et expédier l'appareil et les éliminer conformé- ment aux normes en vigueur. ►2.2. Retirer tous les articles de l'emballage. ►2.3. Contrôler les dégâts éventuellement subis pendant le transport. Si le réchau󰀨eur est endommagé, informer immé- diatement le concessionnaire auprès duquel il a été acheté. ►►3. ASSEMBLAGE (Fig. 2-3-4) Certains modèles peuvent être dotés de roues, de poignées, de supports et d'un câble d'alimentation. Les composants mécaniques, munis des boulons spéciques d'assemblage, se trouvent dans l’emballage du réchau󰀨eur et doivent être assemblés avant l’allumage. Si le réchau󰀨eur n'est pas doté de câble d'alimentation, CELUI-CI DOIT ÊTRE INSTALLÉ UNIQUEMENT PAR UN PERSONNEL SPÉCIALISÉ ET AU-

1. Voyant du réchau󰀨eur bloqué;

2. Bouton «RÉINITIALISATION»;

3. Bouton rotatif du thermostat d'ambiance;

4. Prise du thermostat d'ambiance;

5. Voyant de présence de tension;

6. Sélecteur de puissance.

AVERTISSEMENT: An de l'utiliser correctement et

d'éviter tout risque, lire, comprendre et suivre les «IN- FORMATIONS SUR LA SÉCURITÉ» avant de mettre le réchau󰀨eur en marche.en

AVERTISSEMENT: Vérier l'intégrité parfaite du câble

d'alimentation et contrôler que les caractéristiques électriques du réseau correspondent aux indications de la plaque signalétique du réchau󰀨eur.

AVERTISSEMENT: Ne jamais utiliser le réchau󰀨eur

sans avoir d'abord monté correctement tous les com- posants et s'assurer que l’appareil soit positionné sur une surface parfaitement plate, stable et nivelée. ►►5.1. ALLUMAGE: ►5.1.1. Brancher la che du réchau󰀨eur au réseau électri- que (Fig. 6). ►5.1.2. Tourner le sélecteur de puissance sur le mode sou- haité (Fig. 7). Les congurations suivantes sont possibles:

• En plaçant le sélecteur de puissance sur « », le réchauf- feur travaille exclusivement en mode ventilation.

• En plaçant le sélecteur de puissance sur «I», le réchau󰀨eur travaille à la puissance de chau󰀨age 1.

• En plaçant le sélecteur de puissance sur«II», le réchau󰀨eur travaille à la puissance de chau󰀨age 2.

• En plaçant le sélecteur de puissance sur «III», le réchauf- feur travaille à la puissance de chau󰀨age 3 (le cas échéant). ATTENTION: UNE SÉRIE DE CAPTEURS VÉRIFIE LE

9) et laisser le ventilateur en marche, jusqu'à l'extinction com-

plète du réchau󰀨eur. ►5.2.2. Débrancher le réchau󰀨eur du réseau électrique (Fig. 10). ATTENTION: ÉVITER DE DÉBRANCHER LE RÉCHAUF- FEUR DU RÉSEAU ÉLECTRIQUE AVANT L’ARRÊT COM- PLET DU VENTILATEUR, AFIN D'ÉVITER DE GRAVES DOMMAGES. ►►6. CONSERVATION Toujours débrancher le réchau󰀨eur du réseau électrique (Fig. 10), lorsqu'il n'est pas utilisé et avant de le ranger, attendre quelques minutes qu'il se refroidisse complètement. Le rang- er dans un endroit sec et à l'abri de la poussière. Lorsque vous réutilisez l'appareil, contrôlez l'état d'entretien du câble électrique; si vous avez des doutes quant à son état de con- servation, faites intervenir le centre d'assistance technique. Dans tous les cas faire vérier, par l'assistance technique, le fonctionnement correct du réchau󰀨eur au moins une fois par an et/ou selon la nécessité.

►►7. BRANCHEMENT DU THERMOSTAT

D'AMBIANCE À DISTANCE Sur les modèles où le branchement du thermostat d'ambiance à distance est prévu (Fig. 11), retirer le bouchon connecté au réchau󰀨eur et connecter le thermostat d'ambiance à distance (option) (Fig. 12). Pour qu'un réchau󰀨eur avec un thermostat d'ambiance à distance connecté fonctionne correctement, ré- gler le bouton rotatif du thermostat d'ambiance (3 Fig. 5) situé sur le panneau de commande sur la température maximale et n'utiliser que le thermostat d'ambiance à distance. ATTENTION: POUR UN FONCTIONNEMENT CORRECT, SOIT LE COUVRE-BOUCHON (Fig. 13), SOIT LE THER- MOSTAT D'AMBIANCE À DISTANCE (Fig. 14), DOIT ÊTRE CONNECTÉ SINON LE RÉCHAUFFEUR NE S'ALLUME PAS (Fig. 15).

L'appareil de chau󰀨age ne fonctionne pas

1. Sélecteur de puissance sur «0/OFF»

2. Branchement ou conguration erronée

du thermostat d'ambiance

3. Absence d'alimentation

4. Appareil de chau󰀨age bloqué

1. Tourner le sélecteur de puissance sur le mode souhaité

2a. Introduire correctement la che du thermostat d'ambiance 2b. Vérier que la température congurée sur le thermostat d'ambiance soit supérieure à la température extérieure 2c. Vérier l'insertion correcte du capuchon de la prise du thermostat 3a. Bien introduire la che dans l'alimentation électrique 3b. Vérier le fonctionnement correct de votre installation électrique 3c. Contacter le centre d'assistance 4a. Rétablir le réchau󰀨eur 4b. Contacter le centre d'assistance Le moteur ne fonctionne pas

2. Ventilateur bloqué

1. Contacter le centre d'assistance

2a. Éliminer les obstructions 2b. Contacter le centre d'assistance L'appareil de chau󰀨age ne chau󰀨e pas

1. Sélecteur de puissance sur

2. Appareil à l'intérieur en panne

1. Tourner le sélecteur de puissance sur la puissance de

2. Contacter le centre d'assistance

1. Pris d'air obstruée

1a. Éliminer les obstructions 1b. Contacter le centre d'assistance

2. Contacter le centre d'assistanceen
