MANUALE UTENTE LaserRangeMaster Gi5 Laserliner

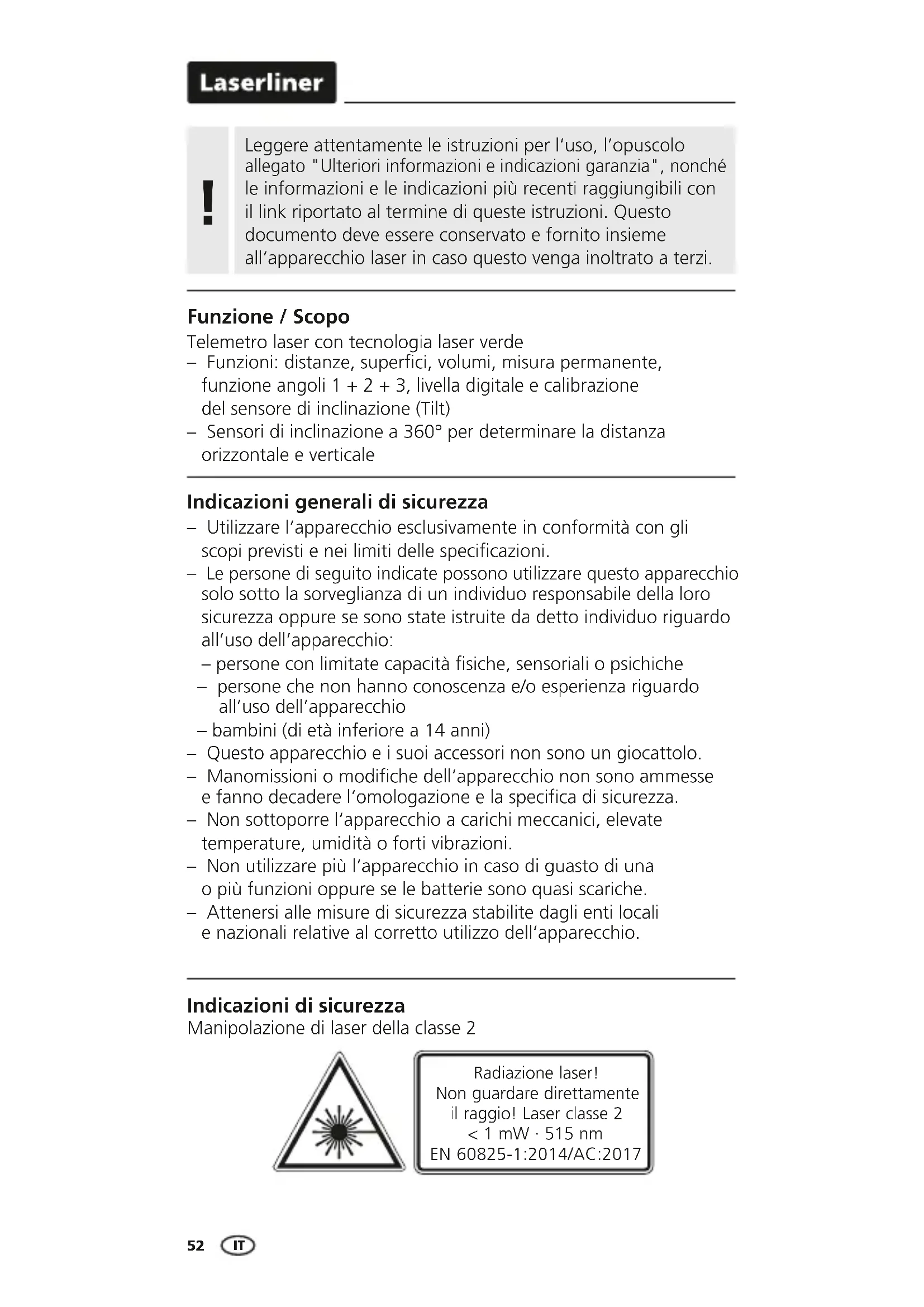

Leggere attendamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni eindicazioni garanzia", nonché le informazioni e leindicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento devese essere conservato e fornito insieme all'apparecchio laser in caso quello venga inoltrato a terzi.

Funzione / Scopo

Telemetro laser con Tecnologia laser verde

• Funzioni: distance, superfici, volumi, misura permanente, funzione angoli 1 + 2 + 3 , livella digitale e calibrazione del sensore di inclinazione (Tilt)
• Sensori di inclinazione a 360^ per determinare la distanza orizzontale e verticale

Indicazioni generali di sicurezza

• Utilizzato l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.

• Le personne di seguito indicate possono utilizzare quello apparecchio solo nelle sorvegianza di un individuo responsabile della loro sicurezza oppure se sono state istruite da detto individuo riguardo all'uso dell'apparecchio:

• persone con limitate capacità fisiche, sensoriali o psichiche

• persone che non hanno conoscenza e/o esperienza riguardo all'uso dell'apparecchio

• bambini (di età inferiore a 14 anni)

• Questo apparecchio e i loro accessori non sono un giocattolo.

• Manomissioni o modifiche dell'apparecchio non sono ammersse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzato più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzato dell'apparecchio.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

• Attenzione: non guardare direttamente il raggio o quello riflesso.
• Non puntare il raggio laser su persona.
• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e spostare la testa alla direzione del raggio.
• Non sono permesse manipolazioni (modifiche) dell'apparecchio laser.
• Non guardare in nessun caso il raggio laser o i riflessi con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Sussiste la possibilità di interferenze pericolose o di disturbi degli appearecchi elettronici o per causa di questi.
• L'impiego nelle vicinanze di tensioni elevate o in campi elettromagnetici alternati cui po compromettere la precisione della misurazione.

Tecnologia a laser verde

I moduli laser nella versione DLD assicurano un'alta qualità della linea e un'immagine di linea netta, chiara e pertanto ben visible. A differenza delle generazioni precedenti, presentano una magiore termostabilità ed efficienza energetica.

L'occhio umano inoltre è più sensibile alla gamma d'onda del laser verde rispetto, per esempio, a quella del laser rosso. Il diodo laser verde risultata quando molto più luminoso di quello rosso.

I laser verdi, soprattutto quelli della versione DLD, offrono quando deivantaggi quando si tratta di poter riconoscere la linea laser in condizioni sfavorevoli.

Ca. 6 volte più luminoso di un tipico laser di 630 - 660 nm

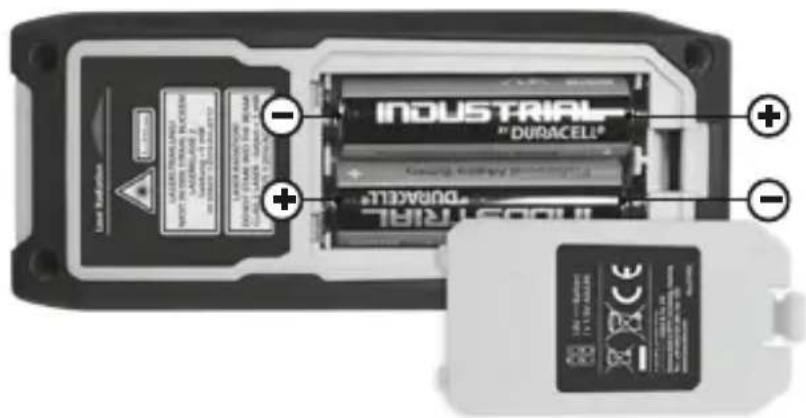

Aprière il vano batterie e introduurre le batterie (2 di tipo AA) come indicato dai significoli di installatione, facendo attenzione alla corretta polarità.

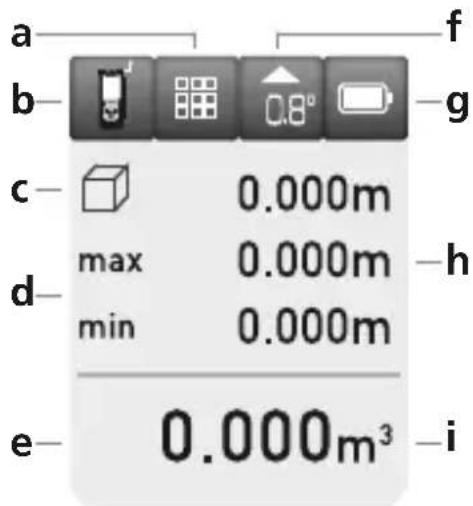

DISPLAY

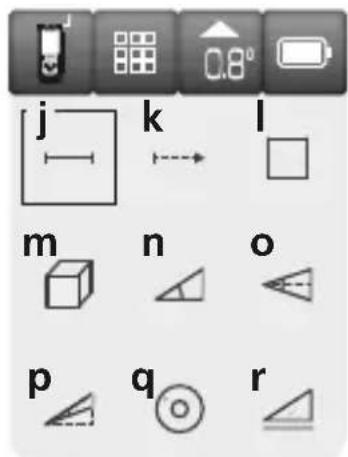

a Schermata per selezione funzioni
b Piano di misura (riferimento) posteriore / anteriore
c Indicatore di misura permanente min/max / area / volume / funzione angoli 1 + 2 + 3
d Misura permanente min/max
e Valori misurati / risultati di misura / funzionamento scorretto / necessario servizio assistenza
f Angolo di inclinazione appearecchio
g Simbolo della batteria
h Valori intermedi / valori min/max
i Unità di misura m / inch / ft
j Misura della lunghezza
k Misura permanente min/max
Misura dell'area
m Misura del volume
n Funzione angoli 1
o Funzione angoli 2
p Funzione angoli 3
q Livella digitale
r Calibrazione del sensore di inclinazione (Tilt)
s Memorial

TASTIERA

1. ON / misura
2. Cancellazione degli ultimi valori misurati / OFF
3. Piano di misura (riferimento) posteriore / anteriore / unità di misura m / inch / ft
4. Lunghezza / misura permanente min/max / area / volume / funzione angoli 1 + 2 + 3 / livella digitale / calibrazione del sensore di inclinazione (Tilt) / memoria

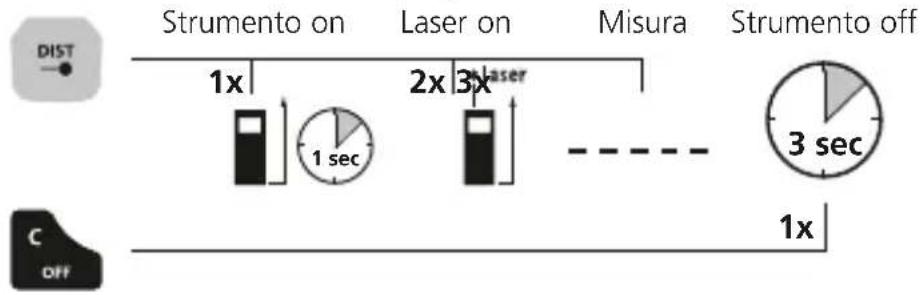

Accensione, misura e spegnimento

Cambio dell'unità di misura: m / inch / ft

Cancellazione dell'ultimo valore misurato:

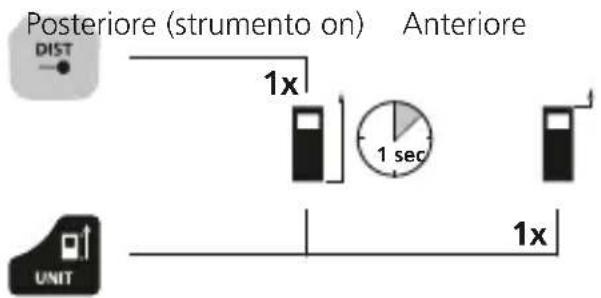

Commutazione del piano di misura (riferimento):

Laserliner

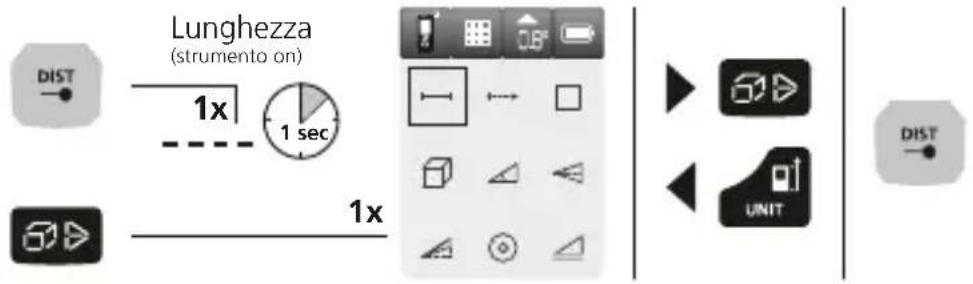

Comeambiare le funzioni:

Lunghezza / misura permanente min/max / area / volume / funzione angoli 1 + 2 + 3 / livella digitale / calibrazione del sensore di inclinazione (Tilt) / memoria

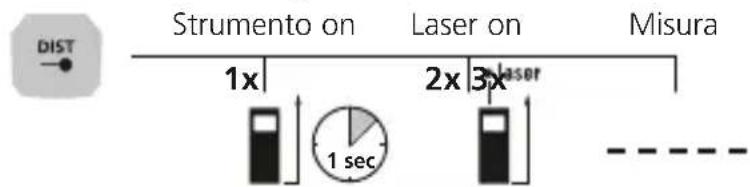

Misura della lunghezza:

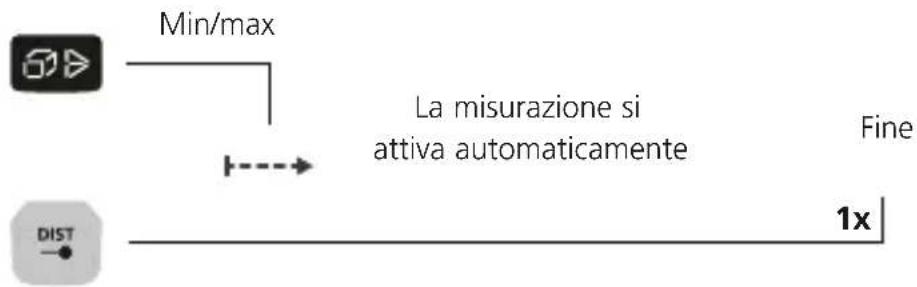

Misura permanente min/max:

Sul display LC vengono visualizzati il valore massimo (max.), quello minimo (min.) e il valore attuale.

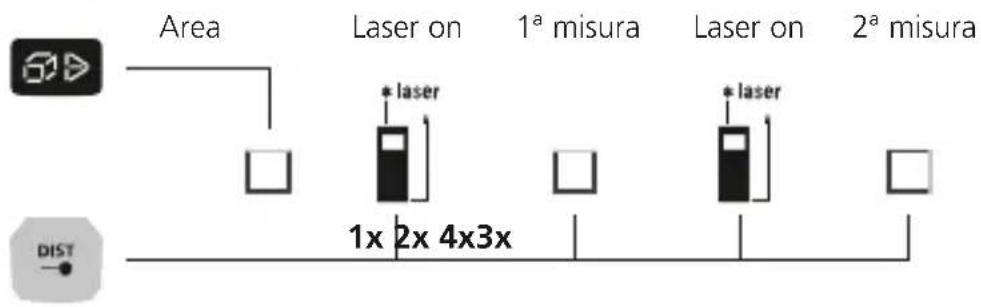

Misura dell'area:

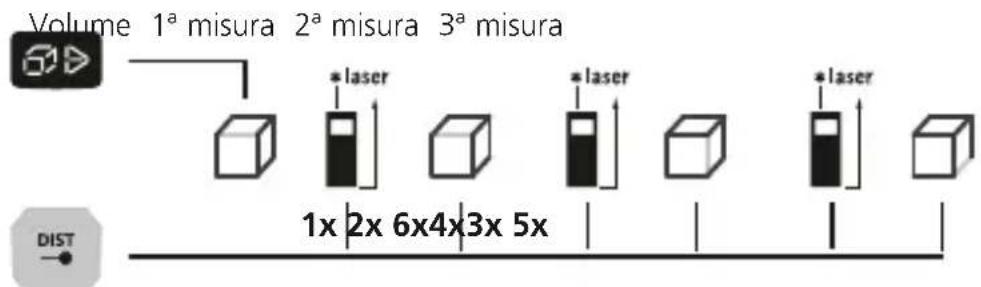

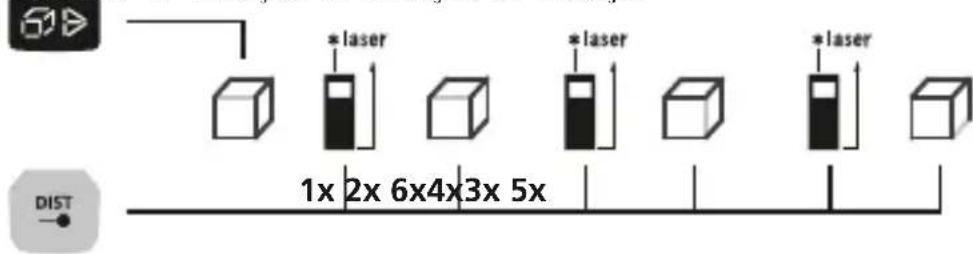

Misura del volume:

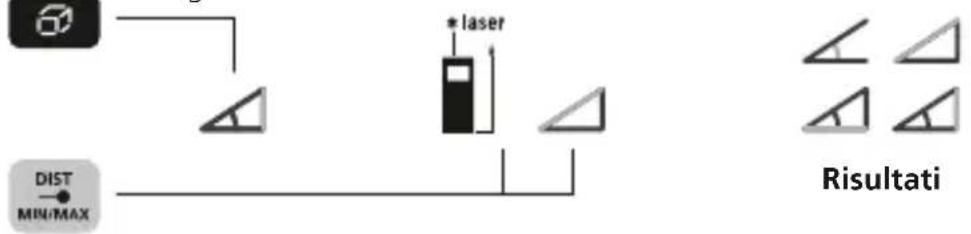

Funzione angoli 1:

Funzione angoli 1 Misura

Il risultato di misurazione viene determinato automaticamente dal sensore di inclinationazione a 360^ .

La parte posteriore dell'apparecchio funge da superficie di riferimento per la misurazione di angoli.

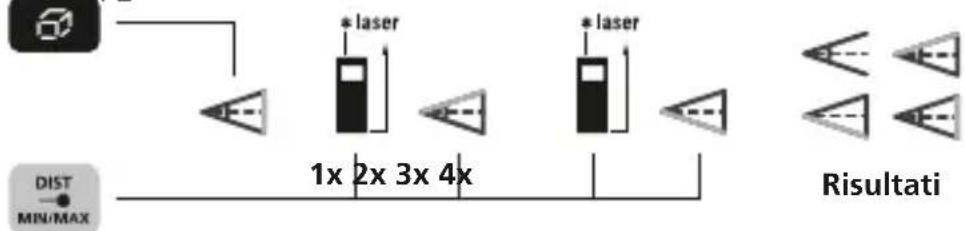

Funzione angoli 2:

Funzione 1^a misura 2^a misura

angoli 2

Il risultato di misurazione viene determinato automaticamente dal sensore di inclinationazione a 360^ .

La parte posteriore dell'apparecchio funge da superficie di riferimento per la misurazione di angoli.

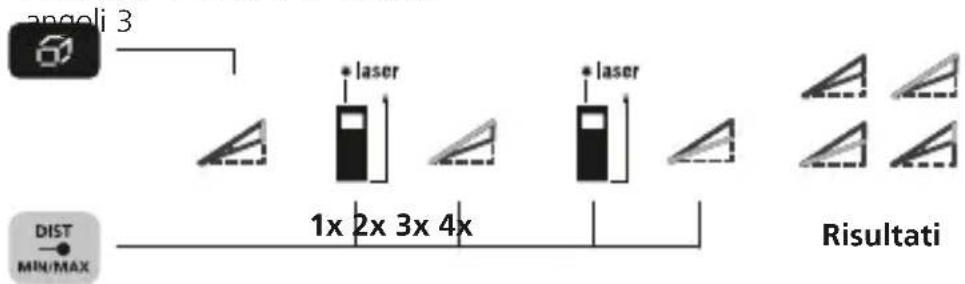

Funzione angoli 3:

Funzione 1^a misura 2^a misura

Il risultato di misurazione viene determinato automaticamente dal sensore di inclinationazione a 360^ .

La parte posteriori dell'apparecchio funge da superficie di riferimento per la misurazione di angoli.

Laserliner

Livella digitale:

La livella digitale è utile per allineare l'apparecchio di misurazione in senso orizzontale.

Calibrazione del sensore di inclinazione:

Per calibrare il sensore di inclinazione (Tilt) seguire le istruzioni che compaiono sul display.

Funzione di memoria:

L'apparecchio ha{o]tre 50 spazi di memoria.

Avverenze importanti

• Il laser indica il punto fino al quale si esegue la misura. Nel raggio laser non devono sporgere oggetti.
• O dispositoivo compensa differsentes temperatas ambientes durante a medicacao. Portanto, considere um pouco tempo de adaptação, ao mudar de lugar com grandes diferencas de temperatura.
• L'apparecchio è utilizzabile all'aperto solo in maniera limitata e non può essere usato in presenza di intensa radiazione solare.
• Nelle misure all'aperto, la pioggia, la nebbia e la neve possono influenzare o falsificare i risultati di misura.
• In condizioni sfavorevoli, ad esempio superfici molto rifilettenti, lo scarto massimo più essere maggiore di 3 mm.
• I tappeti, le imbottiture e le tende non riflettono il laser in maniera ottimale. Utilizzare superfici lisce.
• I risultati delle misure eseguiteattraverso il vetro (finestre) possono essere falsificati.
• Una funzione di risparmio di energia spegne l'apparecchio automaticamente.
• Limpeza com um pano macio. A água não deve penetrar na caixa.

Codice di guasto:

Err10: Mude as baterias
Err11: Errore di trasmissione dati
Err14: Errore di calcolo
Err15: Fuori dal Campo di misura
Err16: Segnale ricevuto troppo debole
Err18: Errore di calibrazione del sensore di inclinazione

Dati tecnici (con riserva di modifiche tecniche. 21W08)
Misurazione di distance
Campo di misura interno 0,05	m - 50 m
Precisione (tipico)* ± 2 mm
Misurazione di angoli
Campo di misura ± 90°
Risoluzione 0,1°
Precisione 0,1°
Classe laser 2 < 1 mW
Lunghezza delle onde laser 5	5 nm
Condizioni di lavoro	da -10 °C ... 40 °C, umidità dell'aria max. da 20 ... 85% rH, non condensante, altezza di lavoro max. 2000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	da -20 °C ... 70 °C, umidità dell'aria max. 80% rH
Spegnimento automatico 30 sec laser / 3 min strumento
Alimentazione elettrica 2 batterie AA da 1,5 V
Dimensioni (L x H x P) 50 x 12	2 x 27 mm
Peso (con batterie) 140 g

• fino a distanze di misura di 10 m con superfici da misurare ben riflettenti e a temperatura ambiente. In caso di distanze maggiori e condizioni sfavorevoli, come p.e. forte irradiazione solare o superfici da misurare poco riflettenti, la divergenza di misura può salire di ± 0.2 mm/m.

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un appearecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni eindicazioni di sicurezza: http://laserliner.com/info?an Irmgi5

Laserliner

！

Volume 1.a medico 2.a medico 3.a medico

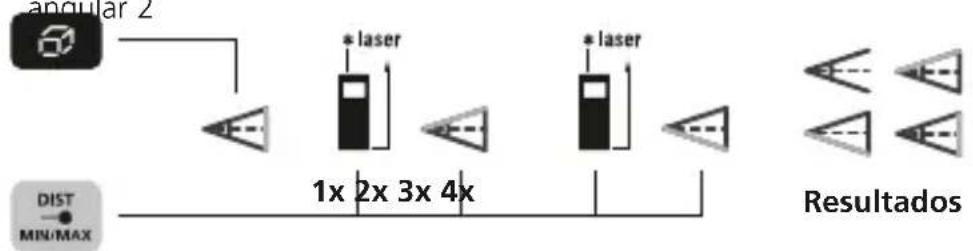

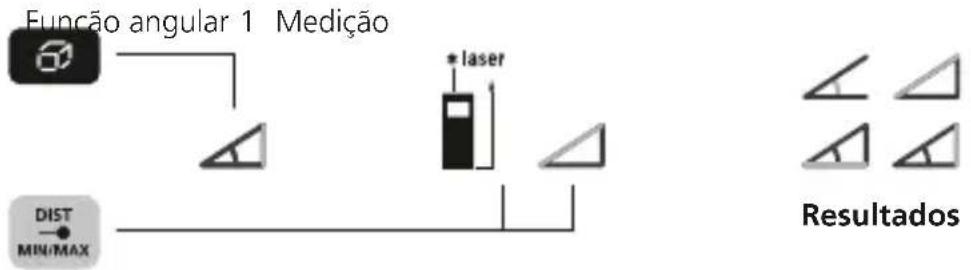

Funcao angular 1:
