Produkttyp	Laserdistanzmesser mit grüner Lasertechnologie
Marke	Laserliner
Modell	LaserRangeMaster Gi5
Abmessungen (L x H x T)	50 x 122 x 27 mm
Gewicht (mit Batterien)	140 g
Stromversorgung	2 AA-Batterien 1,5 V
Laserklasse	2 (Leistung < 1 mW)
Laserwellenlänge	515 nm (grün)
Messbereich (Innen)	0,05 m - 50 m
Messgenauigkeit (typisch)	± 2 mm
Winkelmessbereich	± 90°
Winkelauflösung	0,1°
Winkelgenauigkeit	0,1°
Hauptfunktionen	Distanzmessung, Fläche, Volumen, Dauermessung, Winkelfunktionen 1+2+3, digitale Wasserwaage, Kalibrierung des Neigungssensors, Speicher (50 Plätze)
Arbeitsbedingungen	-10 °C bis 40 °C, relative Luftfeuchtigkeit max. 20–85 % RH (nicht kondensierend)
Lagerbedingungen	-20 °C bis 70 °C, relative Luftfeuchtigkeit max. 80 % RH
Automatische Abschaltung	Laser nach 30 Sekunden, Gerät nach 3 Minuten
Wartung und Reinigung	Mit einem weichen Tuch reinigen; vermeiden Sie, dass Wasser in das Gehäuse eindringt
Sicherheit	Laserstrahlung der Klasse 2 – nicht in den Strahl blicken; nicht auf Personen richten; keine optischen Instrumente zur Betrachtung des Strahls verwenden
Ersatzteile und Reparierbarkeit	Batterien austauschbar; keine spezifischen Ersatzteile mitgeliefert; keine unbefugten Änderungen
Allgemeine Informationen	Konform mit EMV-Richtlinie 2014/30/EU und WEEE; vollständige Anleitung verfügbar unter laserliner.com

Häufig gestellte Fragen - LaserRangeMaster Gi5 Laserliner

Wie werden die Batterien eingelegt?

Öffnen Sie das Batteriefach und legen Sie zwei AA 1,5 V Batterien unter Beachtung der durch die Symbole angegebenen Polarität ein. Schließen Sie das Fach.

Wie führe ich eine Längenmessung durch?

Drücken Sie die Taste EIN / messen um den Laser zu aktivieren. Zielen Sie auf das Ziel und drücken Sie erneut, um die Messung durchzuführen. Die Entfernung wird auf dem Bildschirm angezeigt.

Wie messe ich eine Fläche?

Wählen Sie die Funktion Fläche (Symbol I). Messen Sie die Länge, dann die Breite. Das Gerät berechnet automatisch die Fläche und zeigt sie an.

Wie messe ich ein Volumen?

Wählen Sie die Funktion Volumen (Symbol m). Führen Sie drei Messungen durch: Länge, Breite und Höhe. Das Volumen wird automatisch berechnet.

Was ist die Dauermessung Min/Max?

Diese Funktion zeigt in Echtzeit den Maximalwert (max.), den Minimalwert (min.) und den aktuellen Wert an. Ideal für wiederholte Messungen oder variable Entfernungen.

Wie verwende ich die Winkelfunktionen?

Wählen Sie eine der Winkelfunktionen (1, 2 oder 3). Der Neigungssensor 360° misst automatisch den Winkel. Die Rückseite des Geräts dient als Referenz.

Wie kalibriere ich den Neigungssensor?

Wählen Sie die Funktion Kalibrierung des Neigungssensors (r). Folgen Sie den Anweisungen auf dem Bildschirm, um die Kalibrierung durchzuführen.

Was bedeuten die häufigsten Fehlercodes?

Err10: Batterien ersetzen. Err14: Berechnungsfehler. Err15: außerhalb des Messbereichs. Err16: Signal zu schwach. Err18: Kalibrierungsfehler des Neigungssensors.

Kann ich das Gerät im Freien verwenden?

Die Verwendung im Freien ist eingeschränkt. Vermeiden Sie starke Sonneneinstrahlung, Regen, Nebel oder Schnee, die die Messungen verfälschen können. Wenig reflektierende Oberflächen verringern die Genauigkeit.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, trockenes Tuch, um das Gehäuse zu reinigen. Achten Sie darauf, dass kein Wasser ins Innere gelangt. Verwenden Sie keine Scheuermittel.

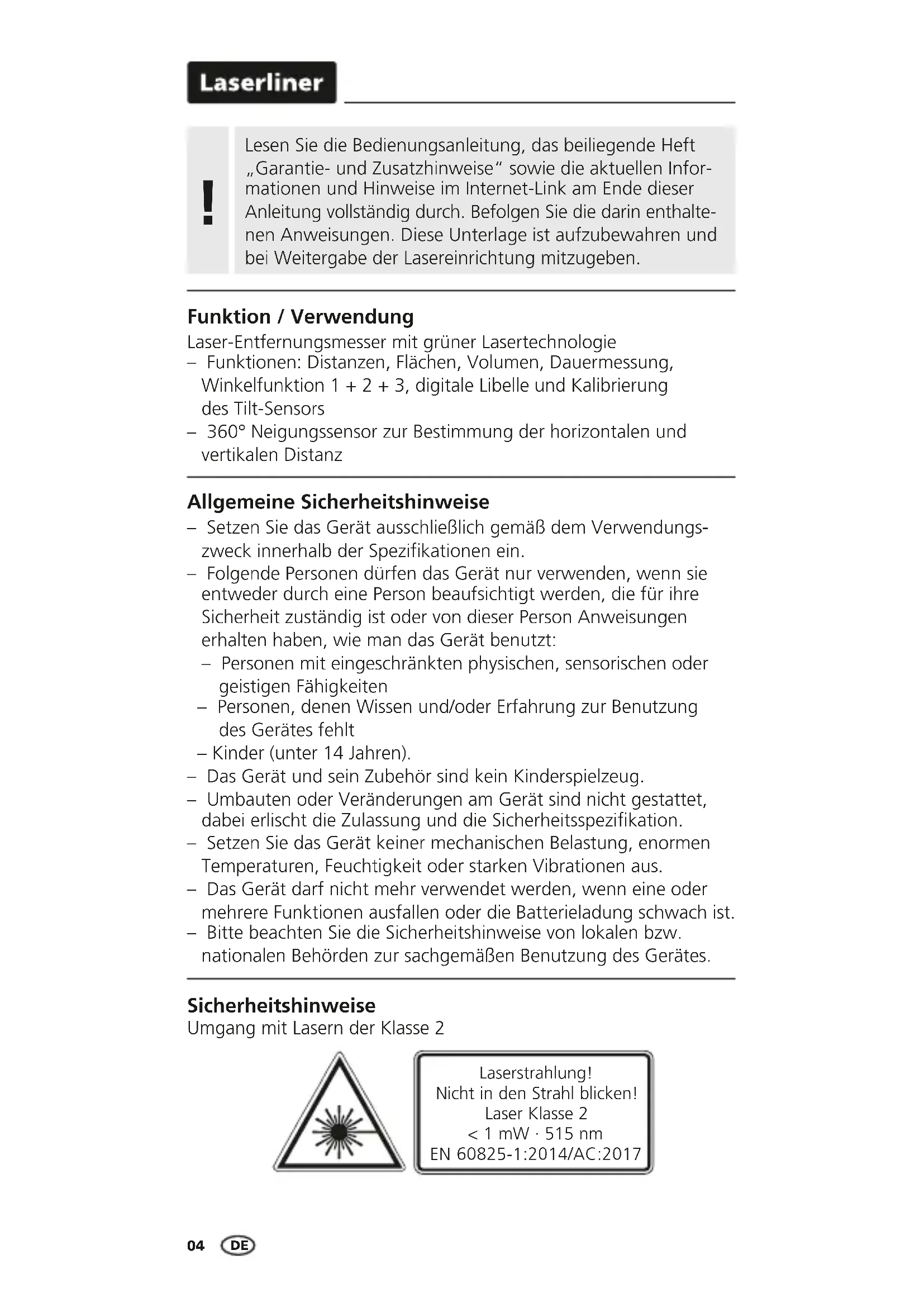

BEDIENUNGSANLEITUNG LaserRangeMaster Gi5 Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusammenhinweise" sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugegeben.

Funktion / Verwendung

Laser-Entfernungsmesser mit grüner Lasertechnologie

• Funktionen: Distanzen, Flächen, Volumen, Dauermessung, Winkelfunktion 1 + 2 + 3 , digitale Libelle und Kalibrierung des Tilt-Sensors
• 360^ Neigungssensor zur Bestimmung der horizontalen und vertikalen Distanz

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungs-zweck innerhalb der Spezifikationen ein.

• Folgende Personen dürfen das Gerät nur verwenden, wenn sie entweder durch eine Person beaufsichtigt werden, die für ihre Sicherheit zuständig ist oder von dieser Person Anweisungen erhalten haben, wie man das Gerät benutzt:

• Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten

• Personen, denen Wissen und/oder Erfahrung zur Benutzung des Gerätes fehl't

• Kinder (unter 14 Jahren).

• Das Gerät und sein Zubehör sind kein Kinderspielzeug.

• Umbauten oder Veränderungen am Gerät sind nicht gestattet, damit erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerätarf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
  -itte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung!
Nicht in den Strahl blichen!
Laser Klasse 2
<1 mW·515 nm
EN 60825-1:2014/AC:2017

• Achtung: Nicht in den direkten oder reflektierten Strahl blichen.
• Den Laserstrahl nicht auf Personen richten.
• Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schreiben und der Kopf sofort aus dem Strahl zu bewegen.
• Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
• Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträgelichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschrankungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Höhe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.
• Bei einem Einsatz in der Höhe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

Grüne Lasertechnologie

Lasermodule in der DLD-Ausführung stehen für eine hohe Qualität der Linie, ein sauberes, klares und dadurch gut sightbares Linienbild. Im Gegensatz zu früheren Generationen sind sie temperaturstabiler und energieeffizienter.

Das menschliche Auge hat zudem eine höhere Empfindlichkeit im Wellenbereich des grünen Lasers als zum Beispiel beim roten Laser. Dadurch erscheint die grüne Laserdiode im Vergleich zur roten sehr viel heller.

Grüne Laser - speziell in der DLD-Ausführung - bieten also Vorteile in Bezug auf die Sichbarkeit der Laserlinie unter umgrenstigen Bedingungen.

Ca. 6-mal heller als ein typischer Laser mit 630 - 660 nm

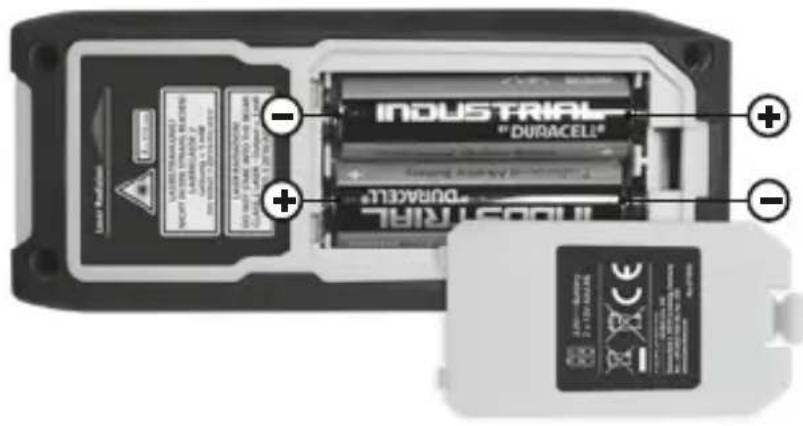

1 Batterien einlagen

Das Batteriefach öffnen und Batterien (2 x Typ AA) gemäß den Installations symbolen einlagen. Dabei auf korrekte Polarität achten.

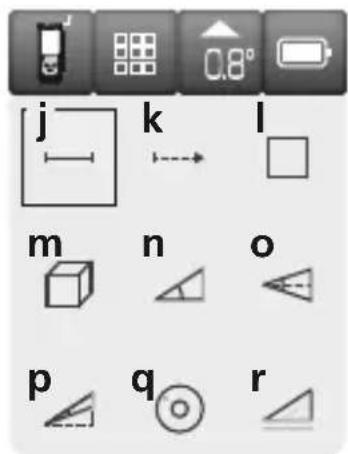

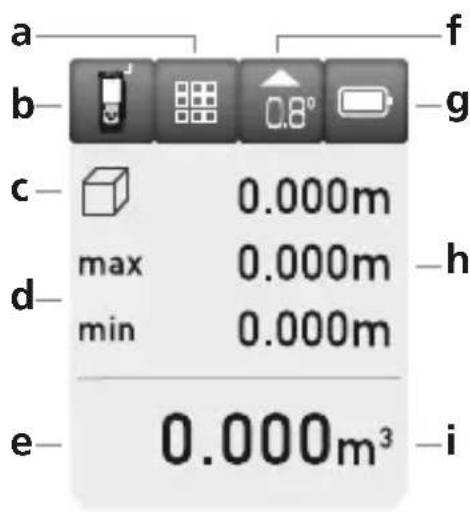

DISPLAY:

a Anzeige Funktionsauswahl
b Messebene (Referenz) hinten / vorne
c Anzeige min/max-Dauermessung / Fläche / Volumen / Winkelfunktion 1 + 2 + 3
d min/max-Dauermessung
e Messwerte / Messergebnisse / Fehlfunktion / Service erforderlich
f Neigungswinkel Gerät
g Batteriesymbol
h Zwischenwerte / min/max-Werte
i Einheit m / inch / ft
j Längenmessung
k min/max-Dauermessung
Flächenmessung
m Volumenmessung
n Winkelfunktion 1
o Winkelfunktion 2
p Winkelfunktion 3
q digitale Libelle
r Kalibrierung des Tilt-Sensors
5 Speicher

TASTATUR:

1. AN / Messen
2. Löschen der letzten Messwerte/AUS
3. Messebene (Referenz)
   hinten / vorne /
   Messeinheit m / inch / ft
4. Länge / min/max-Dauermessung / Fläche / Volumen / Winkel-funktion 1 + 2 + 3 / digitale Libelle / Kalibrierung des Tilt-Sensors / Speicher

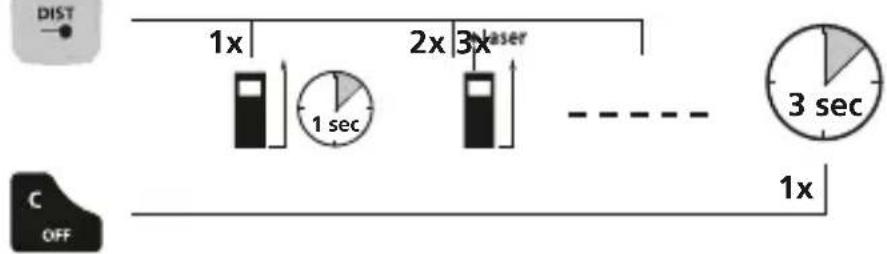

Einschalten, Messen und Ausschalten:

Gerat an Laser an Messen Gerat aus

Messeinheit umschalten: m / inch / ft

Löschen des letzten Messwertes:

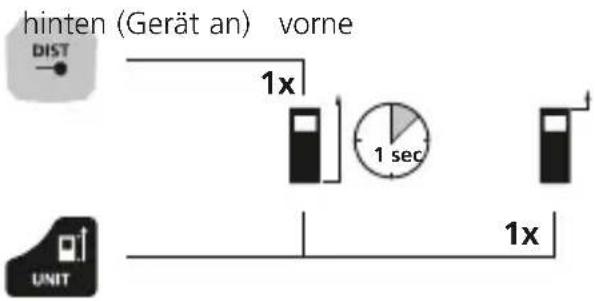

Messebene (Referenz) umschalten:

Laserliner

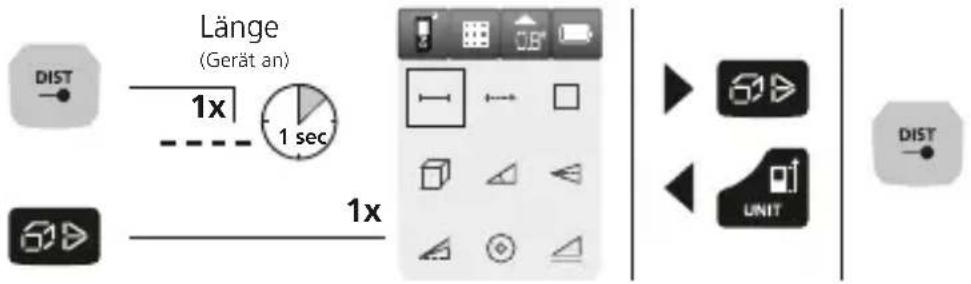

Funktionen umschalten:

Länge / min/max-Dauermessung / Fläche / Volumen / Winkelfunktion 1 + 2 + 3 / digitale Libelle / Kalibrierung des Tilt-Sensors / Speicher

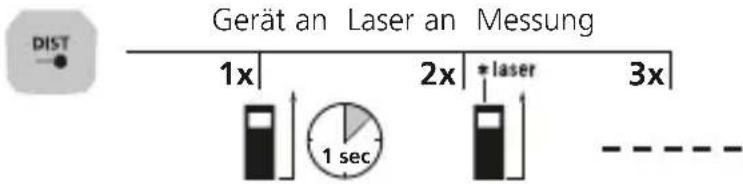

Längenmessung:

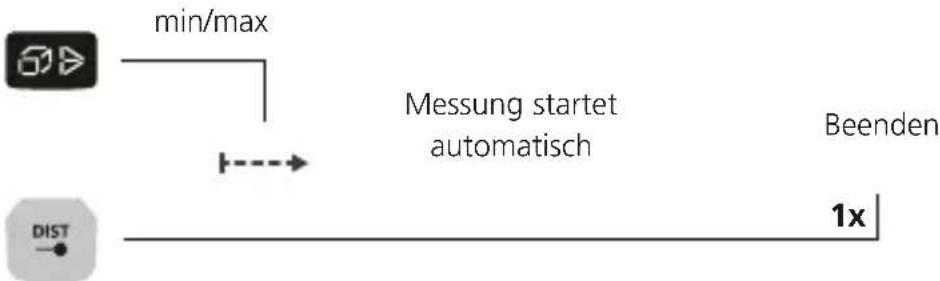

min/max-Dauermessung:

Das LC-Display zeigt den größten Wert (max), den kleinsten Wert (min) und den aktuellen Wert an.

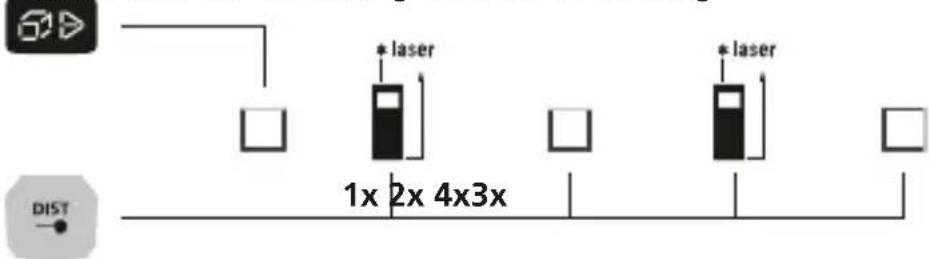

Flächenmessung:

Fläche Laser an 1. Messung Laser an 2. Messung

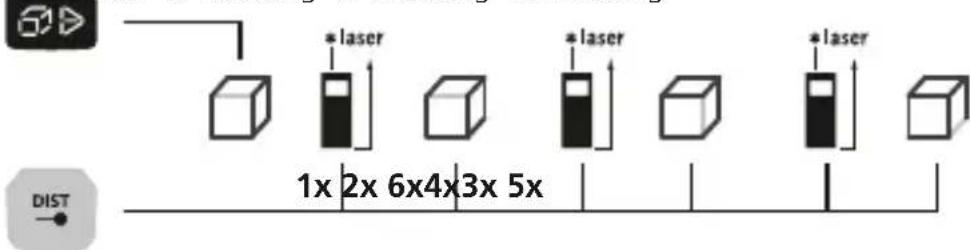

Volumenmessung:

Volumen 1. Messung 2. Messung 3. Messung

Winkelfunktion 1:

Winkelfunktion 1 Messung

Die Messergebnisse werden durch den 360^ Neigungssensor automatisch ermittelt.

Die Rückseite des Gerätes dient als Bezugsfläche für die Messung von Winkeln.

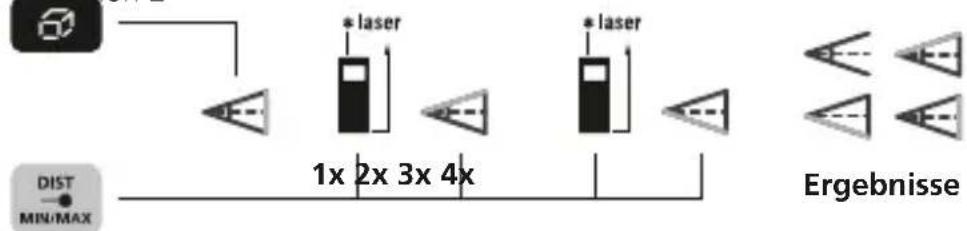

Winkelfunktion 2:

Winkel- 1. Messung 2. Messung Funktion 2

Die Messergebnisse werden durch den 360^ Neigungssensor automatisch ermittelt.

Die Rückseite des Gerätes dient als Bezugsfläche für die Messung von Winkeln.

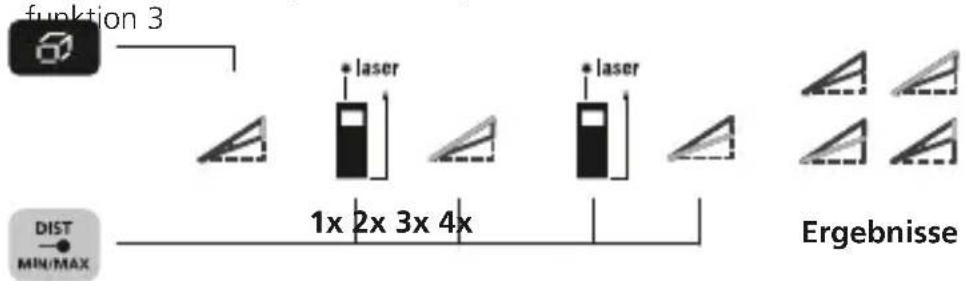

Winkelfunktion 3:

Winkel- 1. Messung 2. Messung

Die Messergebnisse werden durch den 360^ Neigungssensor automatisch ermittelt.

Die Rückseite des Gerätes dient als Bezugsfläche für die Messung von Winkeln.

Laserliner

Digitale Libelle:

Die digitale Libelle dient zur horizontalen Ausrichtung des Messgerätes.

Kalibrierung des Tilt-Sensors:

Zur Kalibrierung des Neigungssensors (Tilt) folgen Sie den Anweisungen auf dem Display.

Speicher-Funktion:

Das Gerät verfügbar über 50 Speicherplätze.

Wichtige Hinweise

• Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird. In den Laserstrahl)dürfen keine Gegenstände hineinragen.
• Das Gerät kompensiert bei der Messung unterschiedliche Raumtemperaturen. Berücksichtigten Sie dazu eine kurze Anpassungszeit bei Ortswechseln mit großem Temperaturunterschieden.
• Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und kann bei starker Sonneneinstrahlung nicht verwendet werden.
• Bei Messungen im Freien konnen Regen, Nebel und Schnee die Messergebnisse beeinflussen bzw. verfüllschen.
• Bei umgünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen kann die max. Abweichung größter als 3 mm betragen.
• Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal. Benutzen Sie glatte Oberflächen.
• Bei Messungen durch Glas (Fensterscheiben) können die Messegebnisse verfüllscht werden.
• Eine Energiesparfunktion schaltet das Gerät automatisch ab.
• Reinigung mit einem weichen Tuch. Es damit kein Wasser in das Gehäuse eindringen.

Fehlercode:

Err10: Batterien austauschen
Err11: Datenübertragungsfehler
Err14: Berechnungsfehler
Err15: AuBerhalb des Messbereichs
Err16: Empfangenes Signal zu schwach
Err18: Kalibrierungsfehler Tilt-Sensor

Technische Daten (Technische Änderungen vorbehalten. 21W08)
Distanzmessung
Messbereichinnen 0,05 m - 50	m
Genauigkeit (typisch)* ± 2 mm
Winkelmessung
Messbereich ± 90°
Auflösung 0,1°
Genauigkeit 0,1°
Laserklasse 2 < 1 mW
Laserwellenlänge 515 nm
Arbeitsbedingungen	-10°C ... 40°C, Luftfeuchtigkeit max. 20 ... 85% rH, nicht kondensierend, Arbeitshöhe max. 2000 m über NN (Normalnull)
Lagerbedingungen	-20°C ... 70°C, Luftfeuchtigkeit max. 80% rH
Automatische Abschaltung 30 Sek. Laser / 3 Min. Gerät
Stromversorgung 2 x AA 1,5 Volt Batterien
Abmessungen (B x H x T) 50 x 122 x 27 mm
Gewicht (inkl. Batterien) 140 g

• bis 10 m Messabstand bei gut reflektierender Zieloberfläche und Raumtemperatur. Bei größeren Distanzen und ungünstigen Messbedingungen, wie z.B. starke Sonneneinstrahlung oder schwach reflektierende Zieloberflächen, kann die Messabweichung um ± 0,2 mm/m steigen.

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusammenweis unter: http://laserliner.com/info?an=Irmgi5
