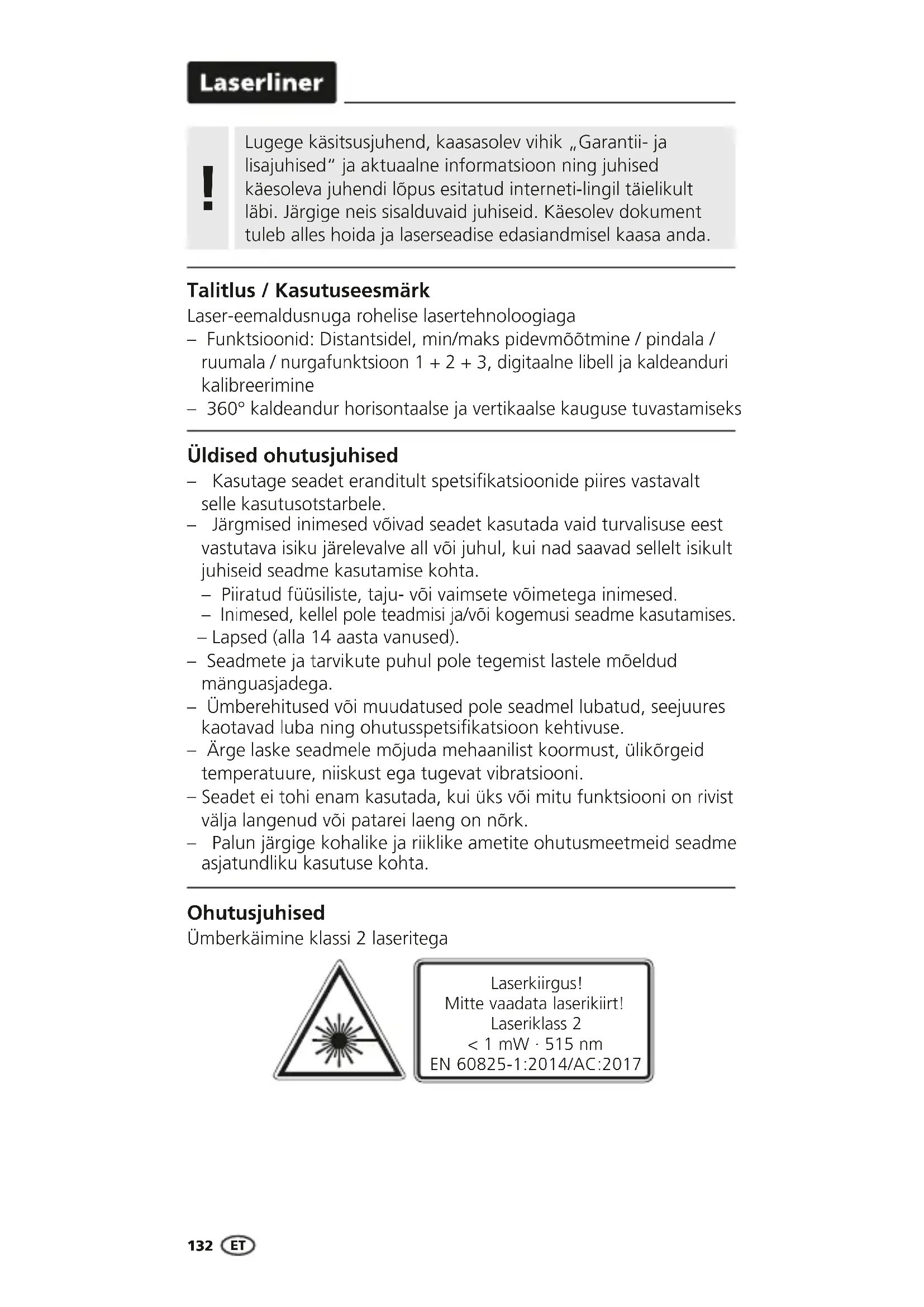

KASUTUSJUHEND LaserRangeMaster Gi5 Laserliner

Lugege käsitsusjuhend, kaasasolev vihik „Garantii- ja lisajuhised" ja aktuaalne informatssoon ning juhised käesoleva juhendi lopus esitatud interneti-lingil täielikult LABI. Järgige neis sisalduvaid juhiseid. Käesolev dokument tuleb alles hoida ja laserseadise edasiandmisel kaasaanda.

Talitlus / Kasutuseesmärk

Laser-eemaldusnuga rohelise lasertehnoloogiaga

• Funktsioonid: Distantsidel, min/maks pidevmöotmine / pindala / ruumala / nurgafunktsioon 1 + 2 + 3, digitaalne libell ja kaldeanduri kalibreerime
• 360^ kaldeandur horisontaalse ja vertikaalse kauguse tuvastamiseks

• Kasutage seadet eranditult spetsifikatsioonide piires vastavalt selle kasutusotstarbele.

• Järgmised inimesed voivad seadet kasutada vaid turvalisuse eest vastutava isiku järevalve all voi juhul, kui nad saavad sellelt isikult juhiseid seadme kasutamise kohta.

• Piiratud füusiliste, taju- voi vaimsete voimeteteqa inimesed.

• Inimesed, kelle pole teadmisj ja/voi kogemusi seadme kasutamises.
  Lapsed (alla 14 aasta vanused).

• Seadmete ja tarvikute puhul pole tegemist lastele moeldud manguasjadega.

• Umberehitused voi muudatused pole seadmel lubatud, seejuures kaotavad luba ning ohutusspetsifikatsion kehtivuse.
• Arge laske seadmele mōjuda mehaanilist koormust, ülikörgeid temperatuure, niiskust ega tugevat vibratsiooni.
• Seadet ei tohi enam kasutada, kui üks voi mitu funktsiooni on rivist valja langenud voi patarei laeng on nork.
• Palun järgige kohalike ja riiklike ametite ohutusmeetmeid seadme asjatundliku kasutuse kohta.

Ohutusjuhised

Umberkäimine klassi 2 laseritega

Laserkiirgus! Mitte vaadata laserikiirt! Laseriklass 2 <1 mW·515 nm EN 60825-1:2014/AC:2017

• Tahelepanu: Arge vaadake otsesesse voi peegelduvasse kiirde.
• Arge suunake laserkiirt inimesto peale.
• Kui klassi 2 laserkiirgus satub silma, siis tuleb silmad teadlikult sulgeda ja pea kohe kiire eest ara liigutada.
• Manipulatsoonid (muudatised) on laserseadisel keelatud.
• Arge vaadelge laserkiirt ega reflektsoone kunagi optiliste seadmetega (luup, mikroskoop, pikksilm, ...).

Ohutusjuhised

Elektromagnetilise kiirgusega umber käimine

• Mööteseade vastab elektromagnetilise ühilduvuse eeskirjadele ja piirväärtustele vastavalt EMC-määrusele 2014/30/EL.
• Järgida tuleb kohalikke käituspiiranguid, naiteks haiglates, lennujaamades, tanklates voi sudamerütmuritega inimeste laheduses. Valitseb ohtliku mojutamise voi hairimise voimalus elektrooniliste seadmete poolt ja kaudu.
• Mõotetäpsust voivad mõjutada kasutamine suure pinge voi tugevate elektromagnetiliste vahelduvvaljade laheduses.

Roheline lasertehnoloogia

DLD teostuses lasermooduleid iseloomustab joone korge kvaliteet, puhas, Selge ja seetottu hösti naitav joonepilt. Varasemate põlvkondadega vörreldes on need temperatuuristabiilsemad ja energiatohusamad.

Peale selle on inimsilma tundlikkus korgem rohelse laseri kui naiteks punase laseri lainepiirkonnas. Seetottu paistab roheline laserdiood punasega vorreldes palju heledam.

Rohelised laserid - spetsiaalselt DLD teostus - pakuvad seega laserjoone nahtavusega seonduvalt ebasoodsates tingimustes arvukaid eelseid.

U 6 korda eredam kui tüüpiline 630 - 660 nm laser

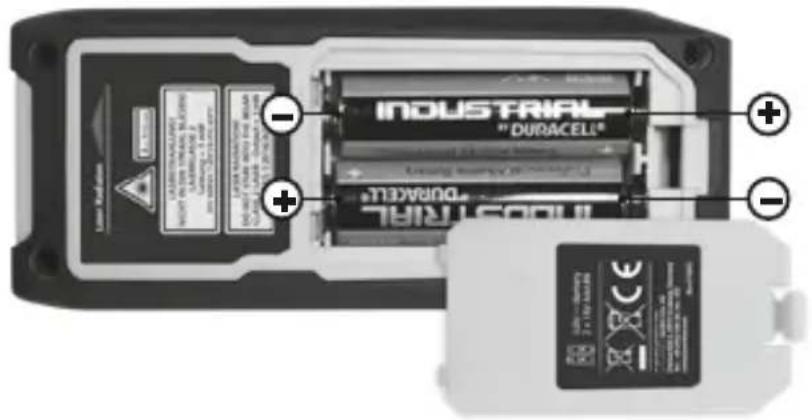

1 Patareide sisestamine

Avage patareide kast ja asetage patareid (2 x tuup AA) sisse nii, nagu sumbolil naidatud. Pörake sealjuures tahelepanu Óigele polaarsusele.

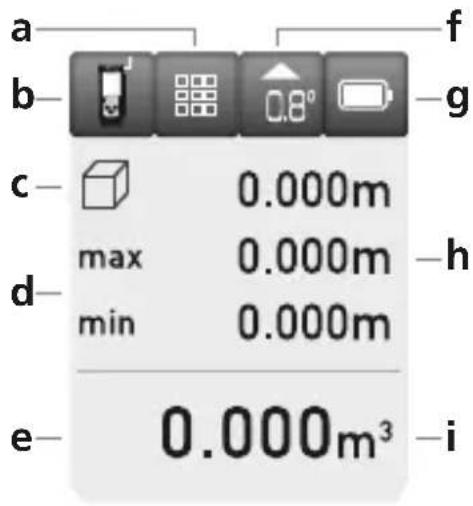

EKRAAN:

a Funktsionivaliku nait
b Mottetasand (korvalekalle)
taga / ees
c Nait, min/maks pidevmöotmine / pindala / ruumala / nurgafunktsion 1 + 2 + 3
d Min/maks pidevmóotmine
e Moötevaärtused / moötetulemused / veafunktsioon / vajalik teenindus
f Seade kaldenurga kuva
g Patarei sumbol
h Vahevaartused / min/maks vaartused
i Ühik m / jalg / toll

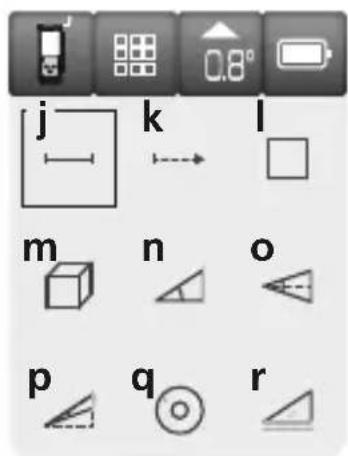

j Pikkuse mootmine
k Min/maks pidevmöötmine
I Pindala mōōtmine
m Ruumala mootmine
n Nurgafunktsioon 1
o Nurgafunktsioon 2
p Nurgafunktsion 3
q Digitaalne libell
r Kaldeanduri kalibreerimine
s Mälu

KLAVIATUUR:

1. SEES / moōtmine
2. Viimaste kustutamine moötevaartused / VÄLJAS
3. Mõotetasand (korvalekalle)
   taga / ees /
   mõoteühik m / jalg / toll
4. Pikkus / min/maks pidevmöotmine / pindala / ruumala / nurgafunktsoon 1 + 2 + 3 / digitaalne libell / kaldeanduri kalibreerimine / mälu

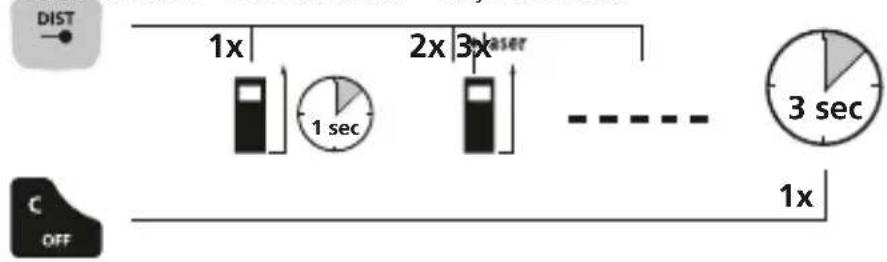

Sisselulitamine, moötmine ja väljalulitamine:

Seade Laser Möotmine Seadesisse lulitatud sisse lulitatud valja lulitatud

Mōtuhiku umberlulitamine: m / jalg / toll

Viimase moötevaärtuse kustutamine:

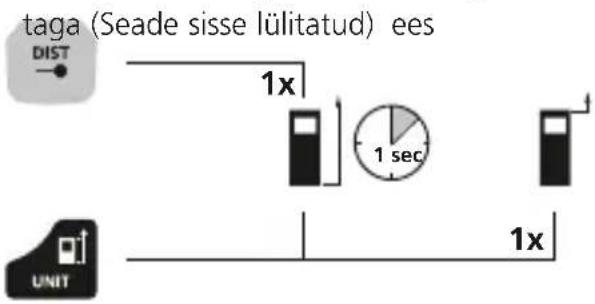

Möötetasandi (korvalekalle) ümberlülitamine:

Laserliner

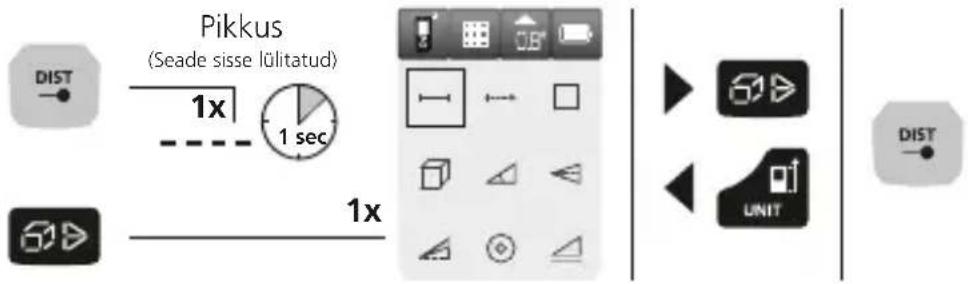

funktsionide umberlulitamine:

Pikkus / min/maks pidevmōotmine / pindala / ruumala / nurgafunktsion 1 + 2 + 3 / digitaalne libell / kaldeanduri kalibreerimine / mälu

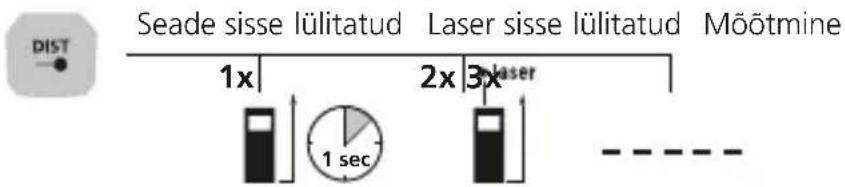

Pikkuse mõötmine:

Min/maks pidevmöötmine:

LC-ekraanil näidatakse suurimat värtust (max), väikseimat värtust (min) ja tegelikkusele vastavat värtust.

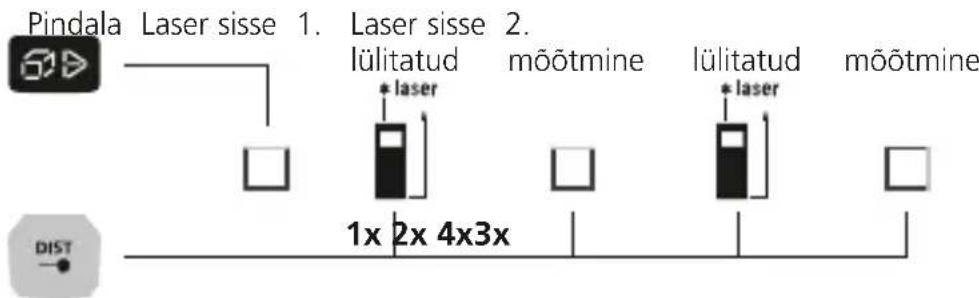

Pindala mōṭmine:

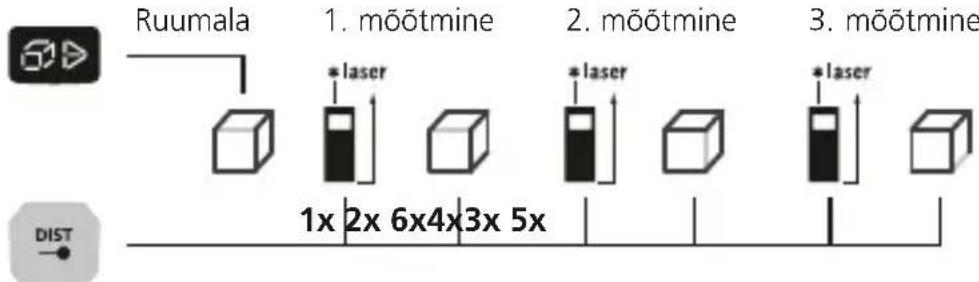

Ruumala mõötmine:

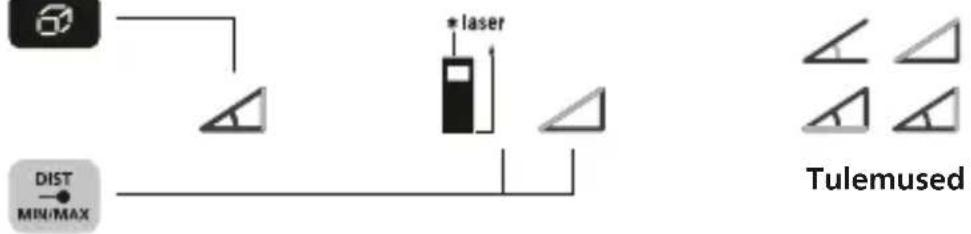

Nurgafunktsioon 1:

Nurqafunktsoon 1 mōotmine

Möötmistulemus märatakse 360^ kaldesensori kaudu kindlaks.

Seadme tagakülg on ette nähtud lahtpinnana nurkade mōötmiseks.

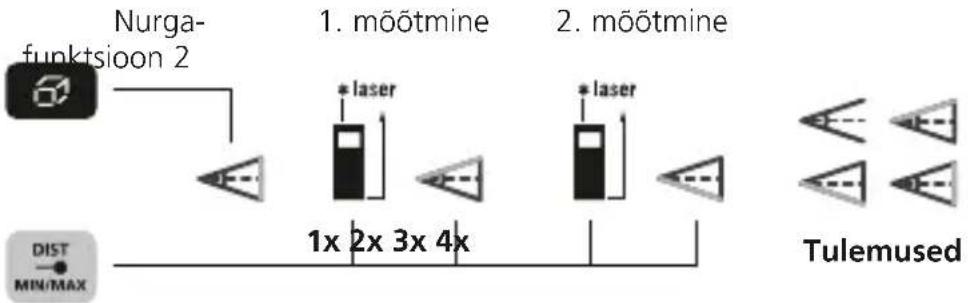

Nurgafunktsion 2:

Möötmistulemus määratakse 360^ kaldesensori kaudu kindlaks.

Seadme tagakülg on ette næhtud lahtepinnana nurkade moötmiseks.

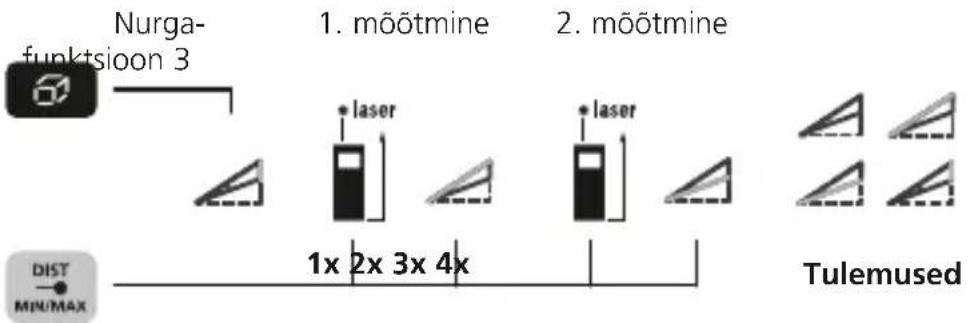

Nurgafunktsion 3:

Möötmistulemus määratakse 360^ kaldesensori kaudu kindlaks.

Seadme tagakulg on ette naitud lahtepinnana nurkade moötmiseks.

Laserliner

Digitalne libell:

Digitaalne libell on moeldud seadme horisontaalselt joondamiseks.

Kaldeanduri kalibreerimine:

Kaldeanduri (Tilt) kalibreerimiseks järgige ekraanil toodud juhiseid.

Mälufunktsioon:

Seade on varustatud 50 malukohaga.

Tähtsd nōuanded

• Laser kuvab moötepunktti, milleni moödetakse. Laserkiirt ei tohi teised esemed takistada.
• Seade kompenseerib moōtmise ajal erinevad ruumitemperatuurid. Arvestage seetōttu asukoha vahetamisel temperatuurierinevustest tuleneva kohanemisajaga.
• Seade on väljas vaid piiratult kasutatav ja seda ei saa kasutada tugeva päikesekiirguse korral.
• Mõotmist ja mõötevaärtuseid vabas looduses voib mojutada / muuta vihm, udu ja lumi.
• Ebasobivates tingimustes, nt halvasti peegelduvate pindade korral, voib maksimaalne korvalekalle olla suurem kui 3 mm.
• Vaibad, polstrid voi kardinad ei peegelda laserkiirt koige optimaalsemalt tagasi. Kasutage siledaid pindu.
• Mōtes lābi klaasi (aknad) voivad mōṭetulemused valed olla.
• Energiat säästev funktsionlulitab seadme automaatelt valja.
• Puhastage pehme lapiga. Seadme korpusesse ei tohi sattuda vett.

Veakood:

Err10: Vahetage patareid
Err11: Viga andmete ülekandmisel
Err14: Arvutusviga
Err15: Valjaspool mootepiirkonda
Err16: Vastuvöetud signaal on liiga nörk
Err18: Kaldeanduri kalibreerimisviga

Tehnilised andmed

(Jatame endale oiguse teha tehnilisi muudatusi. 21W08)

Distanti moötmine

Mötepind sees 0,05 m - 50 m

Laserkiire lainepikkus 515 nm

Tötingimused

-10°C ... 40°C, ðhuniiskus max 20 ... 85% rH, mittekondenseeruv, toökörgus max 2000 m üle NN (normaalnull)

Ladustamistingimused

-20°C ... 70°C, ohuniiskus max 80% rH

Automaatne valjalulitumine 30

sek laser / 3 min seade

Toitepinge 2 x AA 1,5 V patareid

Mödud (L x K x S) 50 x 122 x 27 mm

Kaal (koos patareiga) 140 g

• Mõötmiskaugus kuni 10 m hösti peegeldavate sihtpindade ja ruumtemperatuuri puhul. Suurematel distansidel ja ebasoodsamatel mõötmistingimustel nagu nt tugeva päikesekiirguse või halvasti peegeldavate sihtpindade puhul võib mõõtehalve ± 0,2 mm/m vörra suureneda.

ELi nõuded ja utiliseerimine

Seade tāidab kōik nōutavad normid vabaks kaubavahetuseks EL-i piires.

Käesolev toode on elektriseade ja tuleb vastavalt
Euroopa direktivile elektri- ja elektronikaseadmete
jaatmete kohta eraldi koguda ning korvaldada.

Edasised ohutus- ja lisajuhised aadressil:

http://laserliner.com/info?an=Irmgi5
