NÁVOD K OBSLUZE LaserRangeMaster Gi5 Laserliner

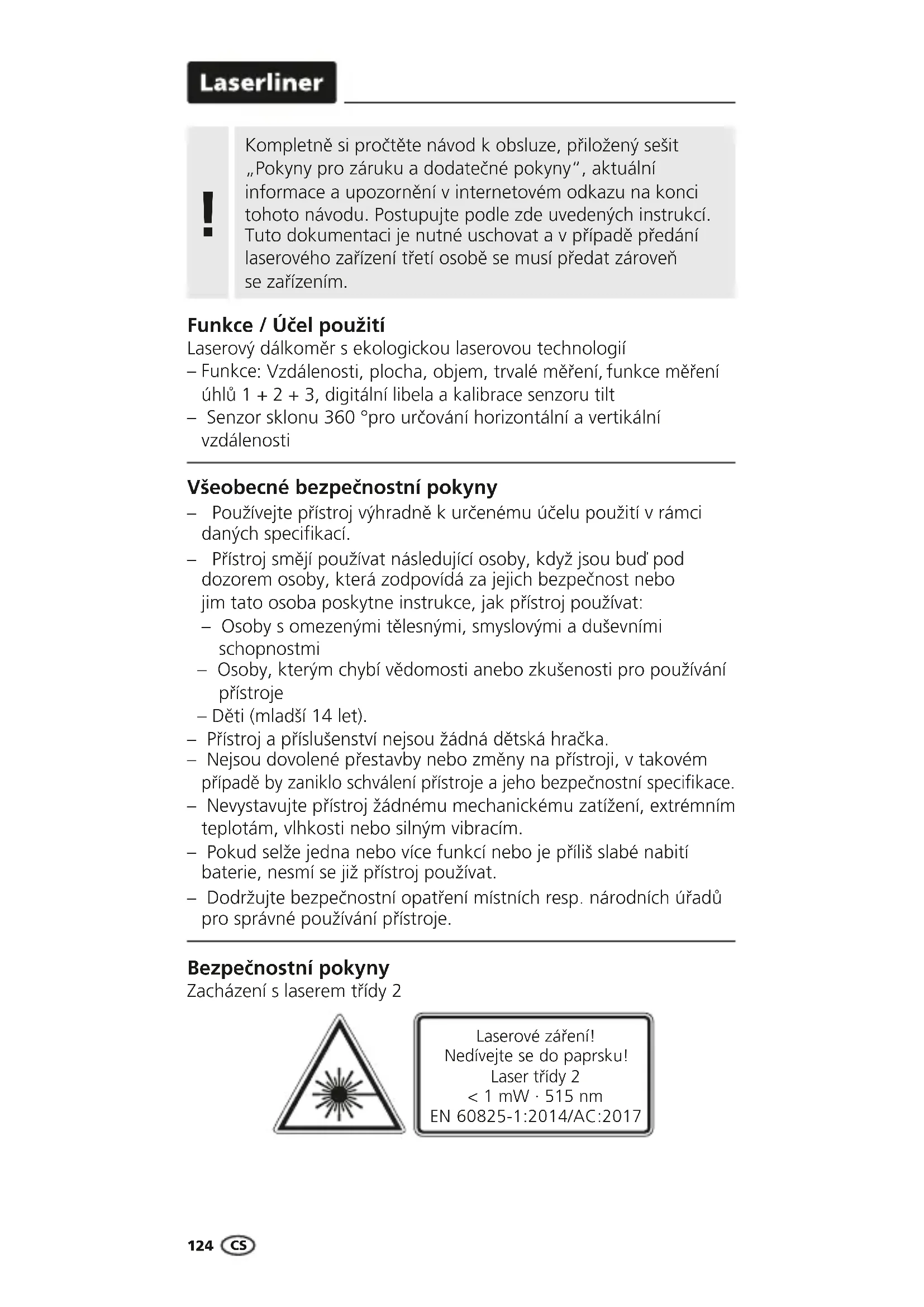

Funkce / Účel použití Laserový dálkoměr s ekologickou laserovou technologií

Funkce : Vzdálenosti, plocha, objem, trvalé měření, funkce měření úhlů 1 + 2 + 3, digitální libela a kalibrace senzoru tilt – Senzor sklonu 360 °pro určování horizontální a vertikální vzdálenosti Laserové záření! Nedívejte se do paprsku! Laser třídy 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017 Kompletně si pročtěte návod k obsluze, přiložený sešit „Pokyny pro záruku a dodatečné pokyny“, aktuální informace a upozornění v internetovém odkazu na konci tohoto návodu. Postupujte podle zde uvedených instrukcí. Tuto dokumentaci je nutné uschovat a v případě předání laserového zařízení třetí osobě se musí předat zároveň se zařízením.

Bezpečnostní pokyny Zacházení s laserem třídy 2 – Používejte přístroj výhradně k určenému účelu použití v rámci daných specikací. – Přístroj smějí používat následující osoby, když jsou buď pod dozorem osoby, která zodpovídá za jejich bezpečnost nebo jim tato osoba poskytne instrukce, jak přístroj používat: – Osoby s omezenými tělesnými, smyslovými a duševními schopnostmi – Osoby, kterým chybí vědomosti anebo zkušenosti pro používání přístroje – Děti (mladší 14 let). – Přístroj a příslušenství nejsou žádná dětská hračka. – Nejsou dovolené přestavby nebo změny na přístroji, v takovém případě by zaniklo schválení přístroje a jeho bezpečnostní specikace. – Nevystavujte přístroj žádnému mechanickému zatížení, extrémním teplotám, vlhkosti nebo silným vibracím. – Pokud selže jedna nebo více funkcí nebo je příliš slabé nabití baterie, nesmí se již přístroj používat. – Dodržujte bezpečnostní opatření místních resp. národních úřadů pro správné používání přístroje. Všeobecné bezpečnostní pokynyLaserRange-Master Gi5

Zelená laserová technologie Laserové moduly v provedení DLD jsou zárukou vysoké kvality linie, čistého, jasného a tudíž dobře viditelného zobrazení linií. Na rozdíl od dřívějších generací jsou teplotně stabilnější a energeticky efektivnější. Lidské oko je navíc více citlivé na vlnovou délku zeleného laseru než například červeného. Proto se zelená laserová dioda jeví o mnoho jasnější než červená. Zelené lasery – obzvláště v provedení DLD – jsou tedy výhodné, pokud jde o viditelnost laserové linie za nepříznivých podmínek. Cca 6x svetlejší ako typický laser s 630-660 mm – Měřicí přístroj dodržuje předpisy a mezní hodnoty pro elektro- magnetickou kompatibilitu podle směrnice EMC 2014/30/EU. – Je třeba dodržovat místní omezení, např. v nemocnicích, letadlech, čerpacích stanicích nebo v blízkosti osob s kardiostimulátory. Existuje možnost nebezpečného ovlivnění nebo poruchy elektronických přístrojů.

Při použití v blízkosti vysokého napětí nebo pod elektromagnetickými střídavými poli může být ovlivněna přesnost měření. Bezpečnostní pokyny Zacházení s elektromagnetickým zářením – Pozor: Nedívejte se do přímého nebo odraženého paprsku. – Nemiřte laserovým paprskem na lidi. – Pokud laserové záření třídy 2 zasáhne oči, je nutné vědomě zavřít oči a ihned hlavu odvrátit od paprsku. – Manipulace (změny) prováděné na laserovém zařízení jsou nepřípustné. – Nikdy nesledujte laserový paprsek ani jeho odrazy optickými přístroji (lupou, mikroskopem, dalekohledem, ...).126

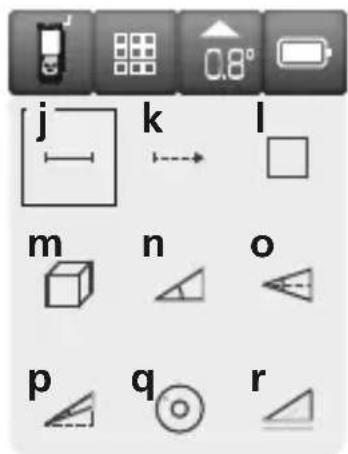

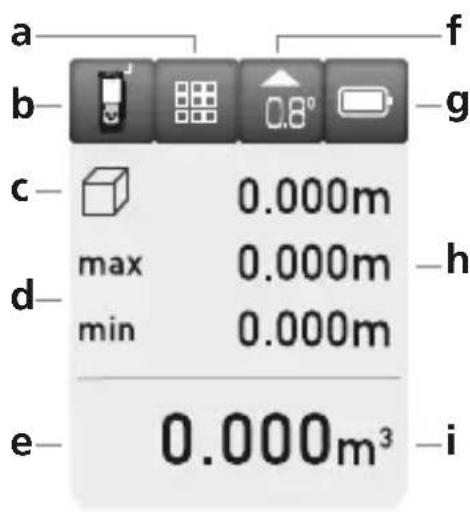

DISPLEJ: a Zobrazení výběru funkcí b Rovina měření (referenční) zadní / přední c Kazatel min/max souvislé měření / plochy / objemu / funkce měření úhlů 1 + 2 + 3 d Min/max souvislé měření e Naměřené hodnoty / výsledky měření / chybná funkce / nutný servis f Zobrazení úhlu sklonu aparát g Symbol baterie h Mezihodnoty / hodnoty min/max i Jednotka m / inch / ft j Měření délky k Min/max souvislé měření l Měření plochy m Měření objemu n Funkce měření úhlů 1 o Funkce měření úhlů 2 p Funkce měření úhlů 3 q Digitální libela r Kalibrace senzoru tilt s Paměť Vkládání baterií

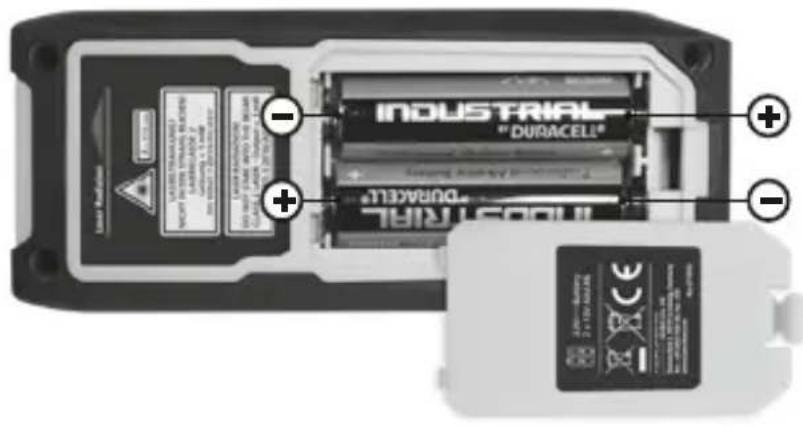

Otevřete přihrádku na baterie a podle symbolů pro instalování vložte baterie (2 x typ AA). Dbejte přitom na správnou polaritu.LaserRange-Master Gi5

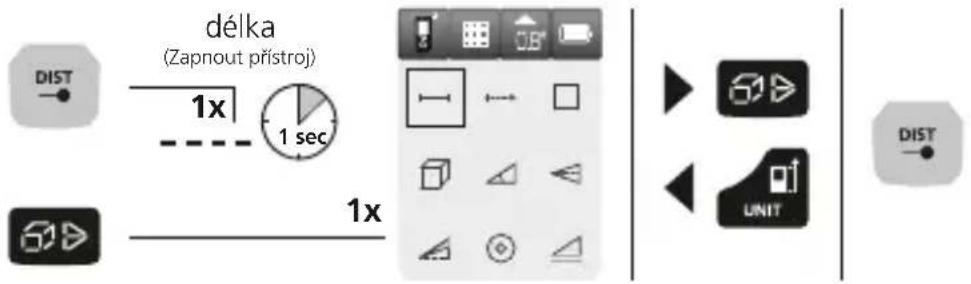

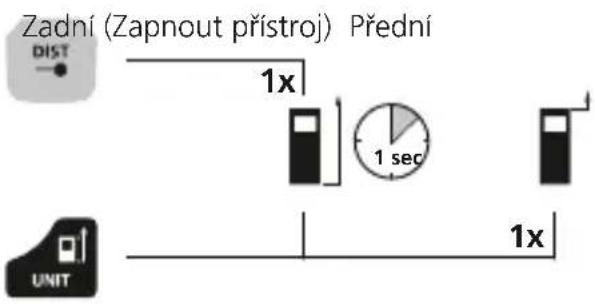

1 sec Smazání poslední naměřené hodnoty: Přepínání jednotek měření: m / inch / ft Přepínání roviny měření (reference): Zadní (Zapnout přístroj) Přední Zapnutí, měření a vypnutí: Zapnout Zapnout Měření Vypnout přístroj přístroj laser KLÁVESNICE: 1. ZAP / měření2. Smazání posledních naměřených hodnot / VYP3. Rovina měření (referenční) zadní / přední / jednotka měření m / inch / ft4. Délky / min/max souvislé měření / plochy / objemu / funkce měření úhlů 1 + 2 + 3 / digitální libela / kalibrace senzoru tilt / paměť128

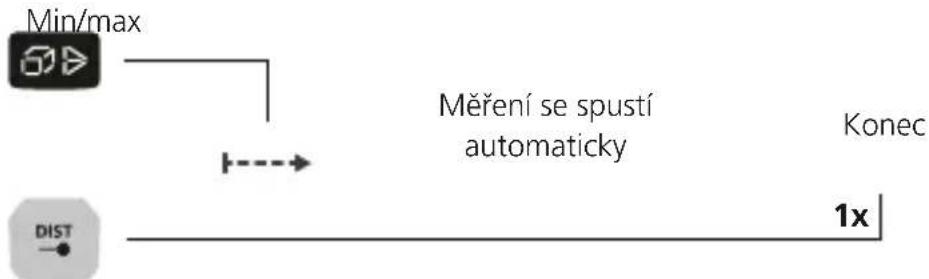

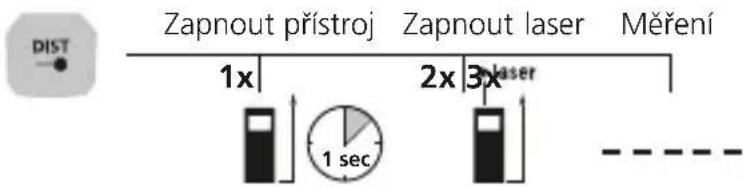

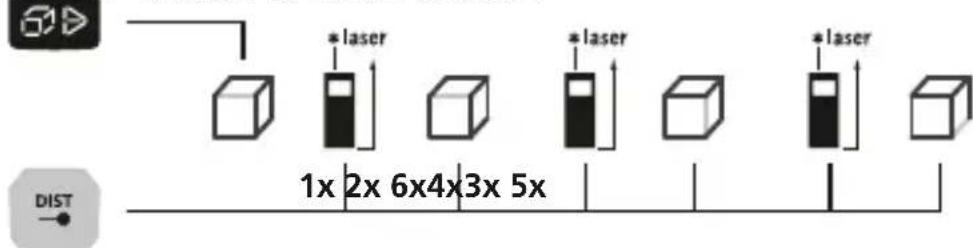

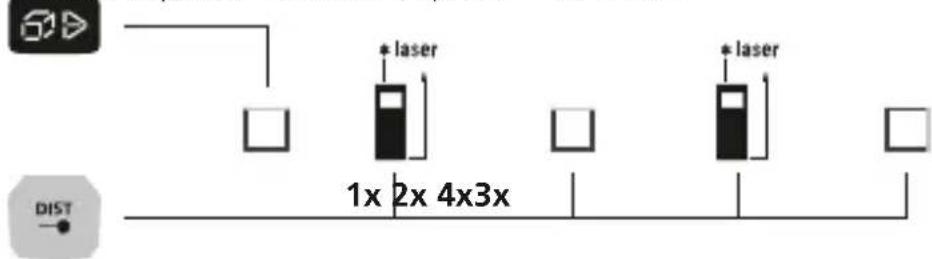

Měření se spustí automaticky Měření objemu: Objem 1. měření 2. měření 3. měření Měření plochy: Plocha Zapnout 1. měření Zapnout 2. měření LC displej zobrazí největší hodnotu (max), nejmenší hodnotu (min) a aktuální hodnotu. Konec Min/max souvislé měření: Min/max Měření délky: Zapnout přístroj Zapnout laser Měření délka (Zapnout přístroj) Přepínání funkcí: Délky / min/max souvislé měření / plochy / objemu / funkce měření úhlů 1 + 2 + 3 / digitální libela / kalibrace senzoru tilt / paměťLaserRange-Master Gi5

1x 2x 3x 4x 1x 2x 3x 4x Zadní strana přístroje slouží jako vztažná plocha pro měření úhlů.

Zadní strana přístroje slouží jako vztažná plocha pro měření úhlů.

Zadní strana přístroje slouží jako vztažná plocha pro měření úhlů.

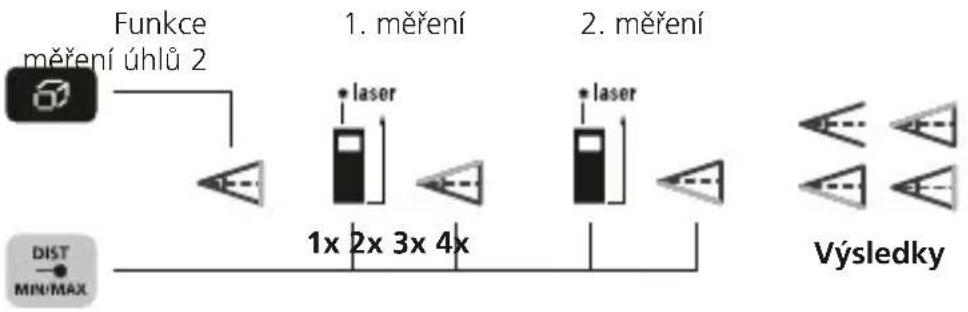

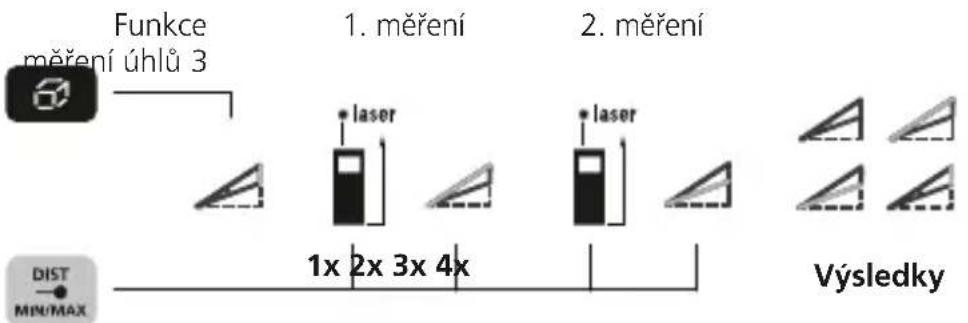

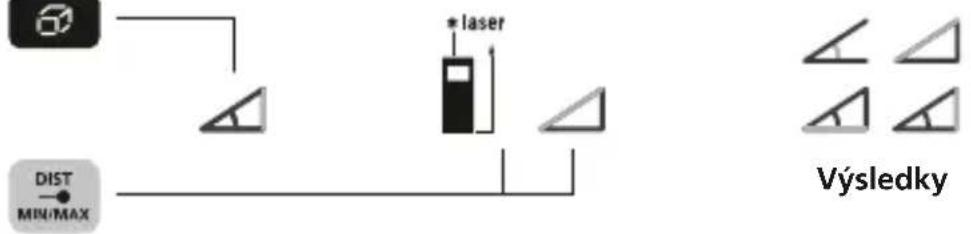

Výsledky měření jsou automaticky zjišťovány senzorem sklonu 360°. Výsledky měření jsou automaticky zjišťovány senzorem sklonu 360°. Výsledky měření jsou automaticky zjišťovány senzorem sklonu 360°. Výsledky Výsledky Výsledky Funkce měření úhlů 3: Funkce 1. měření 2. měření měření úhlů 3 Funkce měření úhlů 2: Funkce 1. měření 2. měření měření úhlů 2 Funkce měření úhlů 1: Funkce měření úhlů 1 Měření130

01 … 50 Pro kalibraci senzoru sklonu (tilt) postupujte podle instrukcí na displeji. Kalibrace senzoru tilt: Digitální libela slouží pro vodorovné vyrovnání měřicího přístroje. Digitální libela: Kód poruchy: Err10: Err11: Err14: Err15: Err16: Err18: Vyměňte baterie Chyba přenosu dat Chyba výpočtu Mimo rozsah měření Přijatý signál příliš slabý Chyba kalibrace senzoru tilt Důležitá upozornění

• Laser zobrazí měřený bod, po který je měření prováděno. Do laserového paprsku nesmí zasahovat žádné předměty.

• Přístroj při měření kompenzuje rozdílné pokojové teploty. Berte proto ohled na to, že při změně místa je při velkých teplotních rozdílech potřebná krátká doba pro přizpůsobení.

• Ve volném prostranství lze přístroj použít jen omezeně a nelze ho použít, když silně svítí slunce.

• Při měření na volném prostranství může déšť, mlha, sníh ovlivnit resp. zkreslit výsledky měření.

• Vnepříznivých podmínkách (jako jsou např. povrchy špatně odrážející světlo) může být max. odchylka větší než 3 mm.

• Koberce, čalounění nebo závěsy neodrážejí laser optimálně. Použijte hladké povrchy.

• Při měření skrz sklo (okenní tabulky) může dojít ke zkreslení výsledků měření

• Funkce úsporného režimu přístroj automaticky vypíná.

• Čištění měkkým hadříkem. Do krytu přístroje nesmí proniknout voda. Přístroj má k dispozici 50 míst v paměti. Funkce paměti:LaserRange-Master Gi5

• do vzdálenosti měření 10 m při dobře odrážejícím cílovém povrchu a při pokojové teplotě. Při větších vzálenostech a nepříznivých podmínkách měření, jako např. při silném slunečním záření nebo slabě odrážejících cílových površích, se odchylka měření může zvýšit o ± 0,2 mm/m. Ustanovení EU a likvidace Přístroj splňuje všechny potřebné normy pro volná pohyb zboží v rámci EU. Tento výrobek je elektrický přístroj a musí být odděleně vytříděn a zlikvidován podle evropské směrnice pro použité elektrické a elektronické přístroje. Další bezpečnostní a dodatkové pokyny najdete na: http://laserliner.com/info?an=lrmgi5 Technické parametry (Technické změny vyhrazeny. 21W08) Měření vzdálenosti Rozsah měření (v interiéru) 0,05 m - 50 m Přesnost (typicky)* ± 2 mm Měření úhlu Rozsah měření ± 90° Rozlišení 0,1° Přesnost 0,1° Třída laseru 2 < 1 mW Vlnová délka laserového paprsku 515 nm Pracovní podmínky -10°C … 40°C, vlhkost vzduchu max. 20 … 85% rH, nekondenzující, pracovní výška max. 2000 m n.m (normální nulový bod) Skladovací podmínky -20°C … 70°C, vlhkost vzduchu max. 80% rH Automatické vypnutí 30 sek laser / 3 min přístroj Napájení 2 x AA 1,5 V Rozměry (š x v x hl) 50 x 122 x 27 mm Hmotnost (včetně baterie) 140 g132 Laser-eemaldusnuga rohelise lasertehnoloogiaga – Funktsioonid: Distantsidel, min/maks pidevmõõtmine / pindala / ruumala / nurgafunktsioon 1 + 2 + 3, digitaalne libell ja kaldeanduri kalibreerimine
