BRUGSANVISNING LaserRangeMaster Gi5 Laserliner

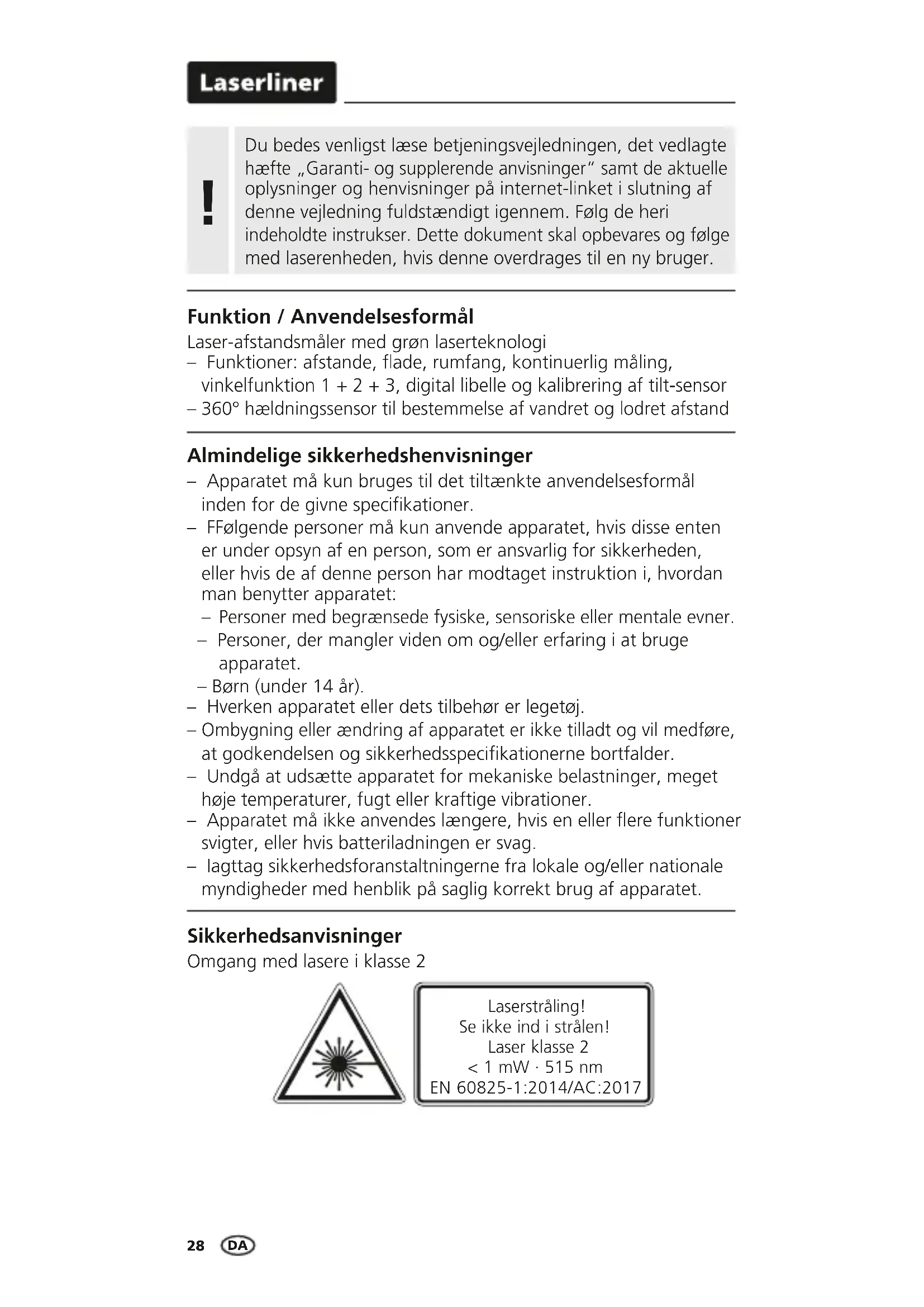

Funktion / Anvendelsesformål Laser-afstandsmåler med grøn laserteknologi – Funktioner: afstande, flade, rumfang, kontinuerlig måling, vinkelfunktion 1 + 2 + 3, digital libelle og kalibrering af tilt-sensor

360° hældningssensor til bestemmelse af vandret og lodret afstand Sikkerhedsanvisninger Omgang med lasere i klasse 2 – Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specikationer. – FFølgende personer må kun anvende apparatet, hvis disse enten er under opsyn af en person, som er ansvarlig for sikkerheden, eller hvis de af denne person har modtaget instruktion i, hvordan man benytter apparatet:

Personer med begrænsede fysiske, sensoriske eller mentale evner. – Personer, der mangler viden om og/eller erfaring i at bruge apparatet. – Børn (under 14 år). – Hverken apparatet eller dets tilbehør er legetøj.

Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecikationerne bortfalder. – Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer. – Apparatet må ikke anvendes længere, hvis en eller ere funktioner svigter, eller hvis batteriladningen er svag. – Iagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale myndigheder med henblik på saglig korrekt brug af apparatet. Almindelige sikkerhedshenvisninger Laserstråling! Se ikke ind i strålen! Laser klasse 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017 DALaserRange-Master Gi5

Grøn laserteknologi Lasermodulerne i DLD-versionen står for en høj linjekvalitet, et rent, klart og dermedsærdeles synligt linjebillede. I modsætning til tidligere generationer er denne mere temperaturstabil og energieffektiv. Det menneskelige øje har desuden en højere følsomhed i den grønne lasers bølgeområde end fx i den røde lasers. Dermed fremstår den grønne laser-diode meget klarere end den røde. Grøn laser – særligt i DLD-versionen – har desuden fordele, hvad angår laserlinjens synlighed under mindre gode forhold. Ca. 6 gange kraftigere end en typisk laser med 630 - 660 nm – Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU. – Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i y eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede. – Ved anvendelse i nærheden af høje spændinger eller under høje elektromagnetiske vekselfelter kan måleapparatets nøjagtighed blive påvirket. Sikkerhedsanvisninger Omgang med elektromagnetisk stråling – Pas på: Undgå at se ind i en direkte eller reekterende stråle. – Undgå at rette laserstrålen mod personer. – Hvis laserstråling i klasse 2 rammer en person i øjnene, skal vedkommende bevidst lukke øjnene og straks fjerne hovedet fra strålen. – Manipulation (ændring) af laserenheden er ikke tilladt. – Laserstrålen eller dens reeksioner må aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...). DA30

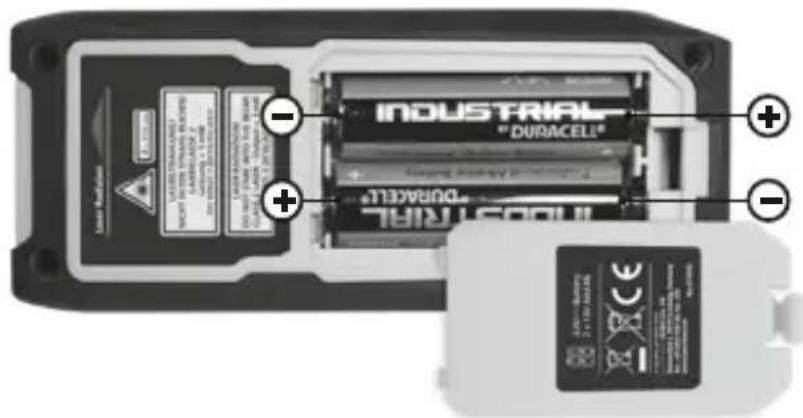

Isætning af batterier

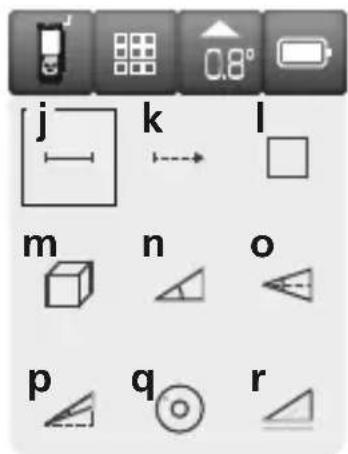

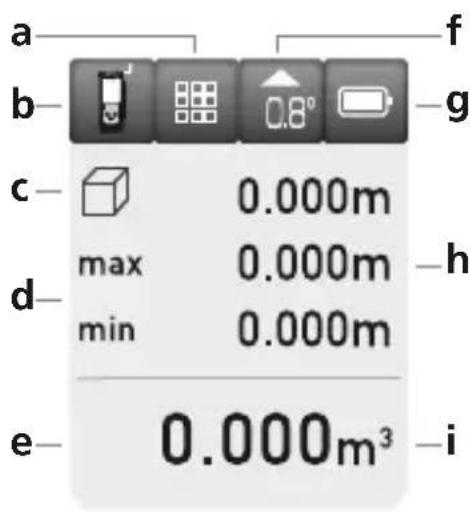

Åbn batterihuset og læg batterierne (2 x Type AA) i. Vær opmærksom på de angivne poler. DISPLAY: a Visning funktionsvalg b Måleplan (reference) bag / foran c Visning min/max-kontinuerlig måling / flade / rumfang / vinkelfunktion 1 + 2 + 3 d Min/max-kontinuerlig måling e Måleværdier / måleresultater / fejlfunktion / kræver service f Hældningsvinkel apparatet g Batterisymbol h Mellemværdier / min/max-værdier i Enhed m / inch / ft j Længdemåling k Min/max-kontinuerlig måling l Flademåling m Rumfangsmåling n Vinkelfunktion 1 o Vinkelfunktion 2 p Vinkelfunktion 3 q Digital libelle r Kalibrering af tilt-sensor s Hukommelse DALaserRange-Master Gi5

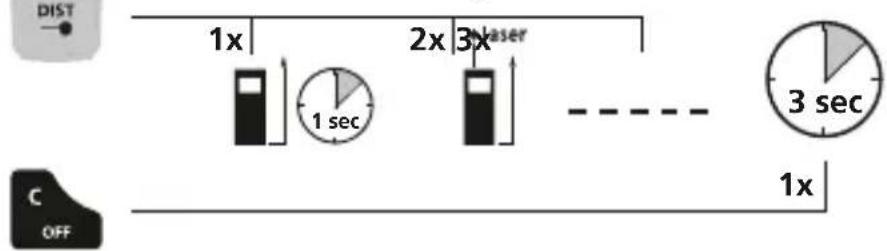

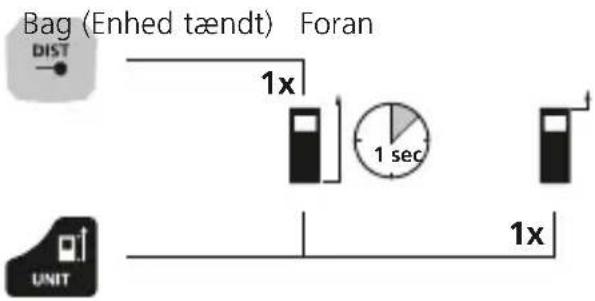

1 sec Skift af måleplan (reference): Bag (Enhed tændt) Foran Sletning af den sidste måleværdi: Skift af måleenhed: m / inch / ft Tænding, måling og slukning: Enhed tændt Laser tændt Måling Enhed slukket TASTATUR: 1. TÆND / måling2. Sletning af sidste måleværdier / SLUK3. Måleplan (reference) bag / foran / enhed m / inch / ft4. Længde / min/max-kontinuerlig måling / flade / rumfang / vinkelfunktion 1 + 2 + 3 / digital libelle / kalibrering af tilt-sensor / hukommelse DA32 1x 2x 6x4x3x 5x 1x 2x 4x3x

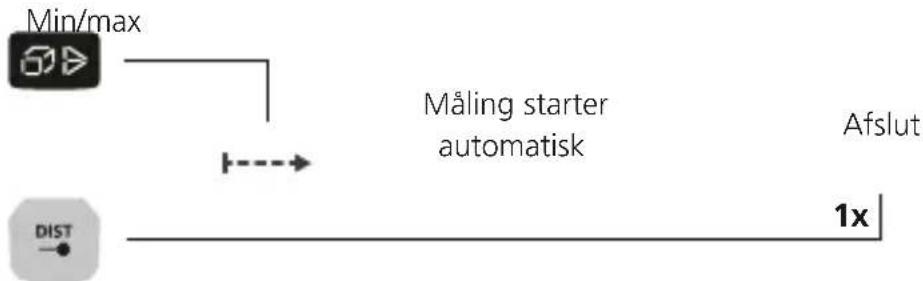

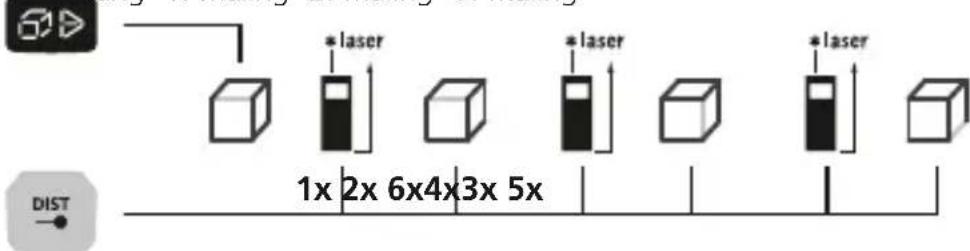

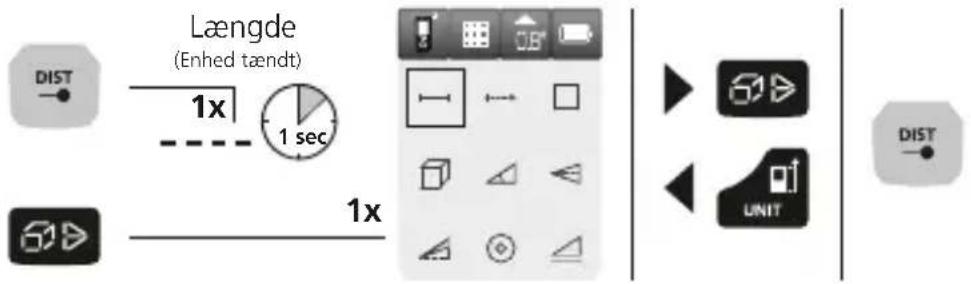

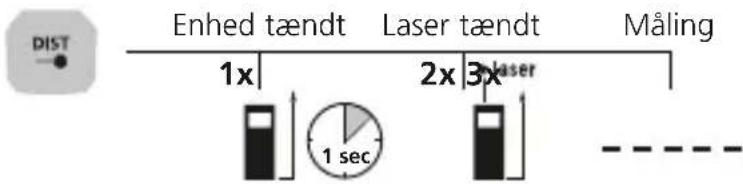

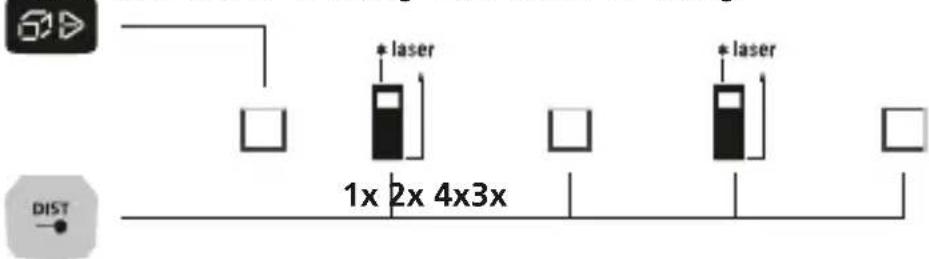

Måling starter automatisk Rumfangsmåling: Rumfang 1. måling 2. måling 3. måling På LC-displayet vises den største værdi (max), den mindste værdi (min) og den aktuelle værdi. Afslut Min/max-kontinuerlig måling: Min/max Flademåling: Flade Laser tændt 1. måling Laser tændt 2. måling Længdemåling: Enhed tændt Laser tændt Måling Længde (Enhed tændt) Skift mellem funktioner: Længde / min/max-kontinuerlig måling / flade / rumfang / vinkelfunktion 1 + 2 + 3 / digital libelle / kalibrering af tilt-sensor / hukommelse DALaserRange-Master Gi5

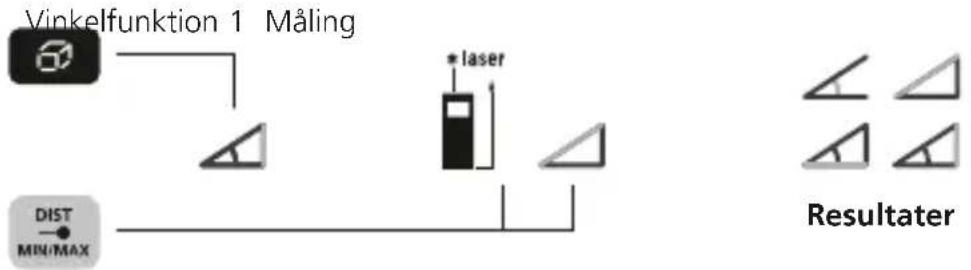

Måleresultatet bestemmes via den 360° hældningssensor. Måleresultatet bestemmes via den 360° hældningssensor. Måleresultatet bestemmes via den 360° hældningssensor. Vinkelfunktion 3: Vinkel- 1. måling 2. måling funktion 3 Vinkelfunktion 2: Vinkel- 1. måling 2. måling funktion 2 Resultater Resultater Resultater Vinkelfunktion 1: Vinkelfunktion 1 Måling DA34 01 … 50 Til kalibrering af hældningssensoren (tilt) følger man anvisningerne på displayet. Kalibrering af tilt-sensor: Den digitale libelle bruges til horisontal indjustering af måleapparatet. Digital libelle: Apparatet råder over 50 hukommelsespladser. Hukommelsesfunktion: Fejlkode: Err10: Err11: Err14: Err15: Err16: Err18: Udskift batterier Dataoverførselsfejl Beregningsfejl Uden for måleområdet Modtaget signal for svagt Kalibreringsfejl tilt-sensor Vigtigt

• Laseren angiver det målepunkt, hvortil der måles. Der må ikke komme genstande i vejen for laserstrålen.

• Enheden kompenserer for forskellige rumtemperaturer under målingen. Man skal derfor være opmærksom på, at der er en kort tilpasningstid, når der skiftes mellem steder med store temperaturforskelle.

• Enheden kan kun bruges i begrænset omfang udendørs og slet ikke i kraftigt sollys.

• Ved måling i det fri kan regn, tåge og sne påvirke og / eller forfalske måleresultaterne.

• Under ugunstige forhold som fx dårligt reflekterende overflader kan den maksimale afvigelse være større end 3 mm.

• Tæpper, puder eller gardiner reflekterer ikke laseren optimalt. Sørg for at bruge glatte overflader.

• Ved måling gennem glas (ruder) risikerer man, at måleresultatet bliver forfalsket.

• En energisparefunktion slukker automatisk for enheden.

• Rengøres med en blød klud. Der må ikke trænge vand ind i huset. DALaserRange-Master Gi5

EU-bestemmelser og bortskaffelse Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU. Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater. Flere sikkerhedsanvisninger og supplerende tips på: http://laserliner.com/info?an=lrmgi5

• op til 10 m måleafstand ved godt reflekterende måloverflade og rumtemperatur. Ved større afstande og mindre gode måleforhold som fx kraftigt sollys eller svagt reflekterende måloverflader kan måleafvigelsen stige med ± 0,2 mm/m. Tekniske data (Ret til ændringer forbeholdt. 21W08) Afstandsmåling Måleområde indendørs 0,05 m - 50 m Nøjagtighed (typisk)* ± 2 mm Vinkelmåling Måleområde ± 90° Opløsning 0,1° Nøjagtighed 0,1° Laserklasse 2 < 1 mW Laserbølgelængde 515 nm Arbejdsbetingelser -10°C … 40°C, luftfugtighed maks. 20 … 85% rH, ikke-kondenserende, arbejdshøjde maks. 2000 m.o.h. Opbevaringsbetingelser -20°C … 70°C, luftfugtighed maks. 80% rH Automatisk slukning 30 sek. laser / 3 min. apparat Strømforsyning 2 x AA 1,5 volt-batterier Mål (B x H x D) 50 x 122 x 27 mm Vægt (inkl. batterier) 140 g DA36 Fonction / Emploi prévu Lisez entièrement le mode d‘emploi, le carnet ci-joint «Remarques supplémentaires et concernant la garantie» et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez le dispositif laser.
