KÄYTTÖOHJE LaserRangeMaster Gi5 Laserliner

Lue käyttoohje, oheinen lisalehti "Takuu- ja muut ohjeet" sekä tämän käyttoohjeen lopussa olevan linkin kautta lótyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Sälytä nämä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käytäjälle.

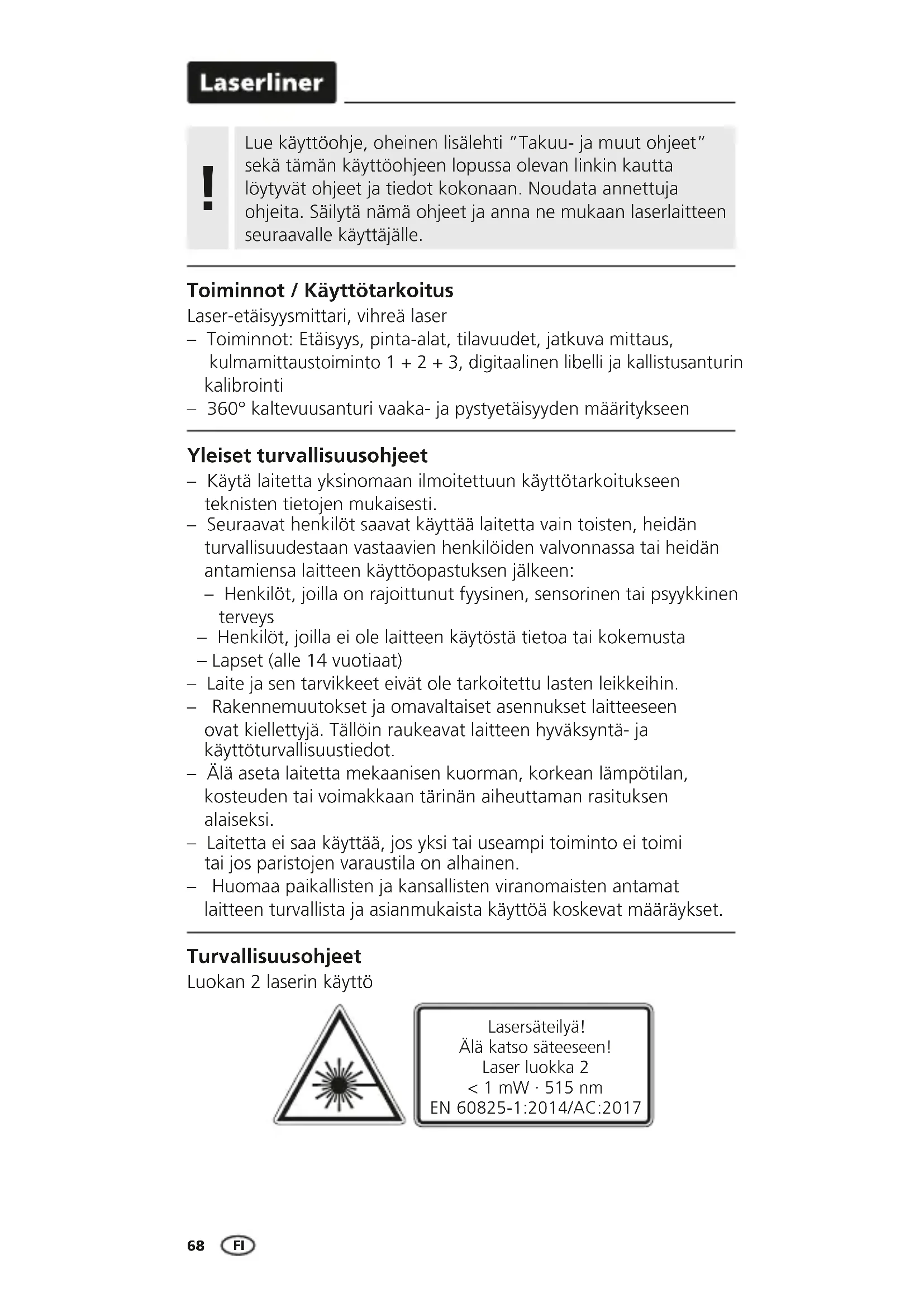

Toiminnot / Kayttötarkoitus

Laser-etäisyysmittari, vihrea laser

• Toiminnot: Etäisyys, pinta-alat, tilavuudet, jatuva mittaus, kulmamittaustoiminto 1 + 2 + 3 , digitaalinen libelli ja kallistusanturin kalibrointi
• 360^ kaltevuusanturi vaaka- ja pystyetäisyyden maäritykseen

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käytötarkoitukseen teknisten tietojen mukaisesti.

• Seuraavat henkilot saavat käyttaa laitetta vain toisten, heidän turvallisuudestaan vastaavien henkilöden valvonnassa tai heidän antamiensa laitteen käyttoopastuksen jälkeen:

• Henkilöt, joilla on rajoittunut fyysinen, sensorinen tai psyykkinen terveys

• Henkilöt, joilla ei ole laitteen käytösta tietao tai kokemusta
  Lapset (alle 14 vuotiaat)

• Laite ja sen tarvikkeet eivat ole tarkoitettu lasten leikkeihin.
  Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyja. Täloin raukevat laitteen hyväksyntä- ja käytöturvallisuustiedot.

• Älä aseta laitetta mekaanisen kuorman, korkean lampötilan, kosteuden tai voimakkaan tärin'an aiheuttaman rasituksen alaiseksi.

• Laitetta ei saa käyttaa, jos yksi tai useampi toiminto ei toimi tai jos paristojen varastrila on alhainen.
  Huomaa paikallisten ja kansallisten viranomaisten antamat laitteen turvallista ja asianmukaista käyttoa koskevat märäykset.

Turvallisuusohjeet

Luokan 2 laserin käytto

• Huomaa: Älä katso lasersäteeseen, älä myöskään heijastettuun säteeseen.
• Älä suuntaa lasersädettä kohti ihmisä.
• Jos 2-laserluokan lasersäde osuu silmaän, sulje ja pidä silmäsi
  kiinni ja käännä paasi heti pois lasersäteestä.
• Muutokset laserlaitteeseen on kielletty.
• Älä katso lasersäteeseen tai sen heijastumaan optisella laitteella (esim. luuppi, mikroskooppi tai kaukokitki).

Turvallisuusohjeet

Sahkömagneettinen sateily

• Mittauslaite tayttä EMC-direktiivin 2014/30/EU sähkömagneettista sietokyvä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttrörajitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydantahdistimia käyttävien henkilöiden laheisyydessä. Sateilyllä voi olla vaarallisia vaikutuksia sahköisissä laitteissa tai se voi aiheuttaa niihin Häiriöitä.
• Mittaustarkkuus voi heikentyä,Jos laitetta käytetään suurjannitteiden laheisyydessä tai voimakkaassa sahkömagneettisessa vaihtokentässä.

Vihreän laserin teknoologiaa

DLD-mallin lasereissa on korkealaatuiset, kirkkaat ja hyvin erottuvat laserviivat. Aikaisempiin sukupolviin verrattuna namä ovat energiatehokkaampia eivatkā namä ole niin herkkiä lampötilojen muutoksille.

Lisäksi silmä havaitsee herkemmin vihreän kuin punaisen laserin aaltoalueen. Sen vuoksi vihrea laserviiva erottuu paljon kirkkaampana kuin punainen.

Vihrea laser - erikoisesti DLD-mallin laser - nakyy erittain hyvin epaedullisissa valaistusolosuheissa.

N. 6 kertaa kirkkaampi kuin tavanomainen laser, 630 - 660 nm

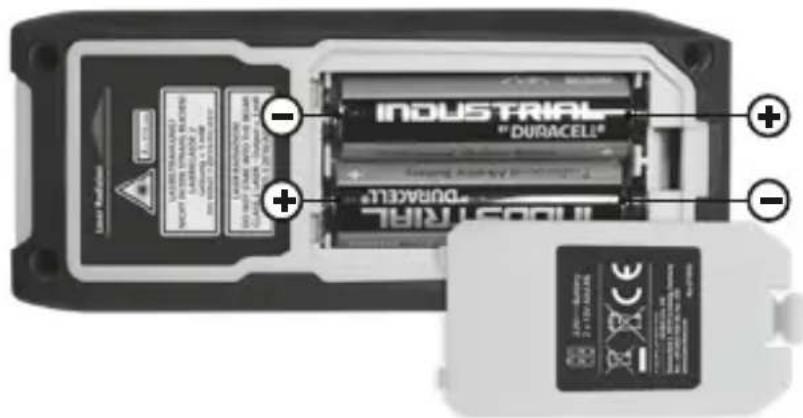

1 Paristojen asettaminen

Avaa paristolokero ja aseta paristot (2 x typpi AA) sisään ohjeiden mukaisesti. Huomaa paristojen oikea napaisuus.

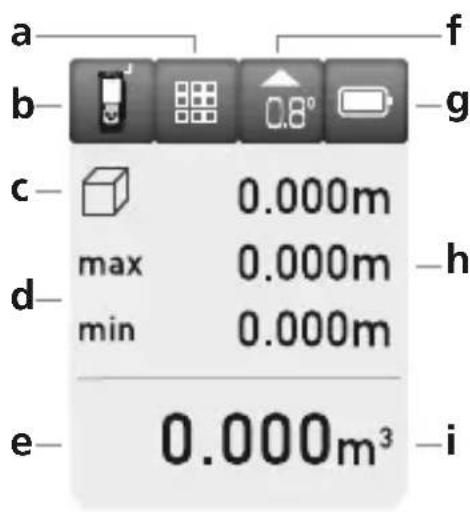

NÄYTTÖ:

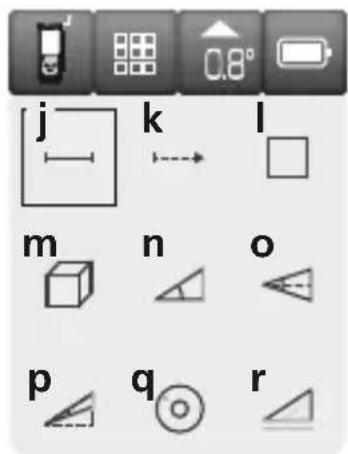

a Valikkonäytö
b Mittaustaso (referenssi) takana / edessa
c Nayttö min-/maks- jatkuva mittaus / pinta-alan / tilavuuden / kulmamittaus 1 + 2 + 3
d Min-/Maks- jatkuva mittaus
e Mitatut arvot / mittaustulokset / virhetoiminto / vie laite huoltoon
f Kallistuskulman nayttlo laite
g Paristojen varaustila
h Valimittaukset/min/maks-arvot
i Yksikkö m / inch / ft
j Pituuden mittaus
k Min-/Maks- jatkuva mittaus
I Pinta-alojen mittaus
m Tilavuksien mittaus
n Kulmamittaustoiminto 1
o Kulmamittaustoiminto 2
p Kulmamittaustoiminto 3
q Digitaalinen libelli
r Kallistusanturin kalibrointi
5 Muisti

NÄPPÄIMET:

1. ON / mittaus
2. Askeisten mittaus-arvojen poistaminen / OFF
3. Mittaustaso (referenss) takana / edessa / yksikkö m / inch / ft
4. Pituuden / min-/maks- jatkuva mittaus / pinta-alan / tilavuuden / kulmamittaus 1 + 2 + 3/ digitaalinen libelli / kallistusanturin kalibrointi / muisti

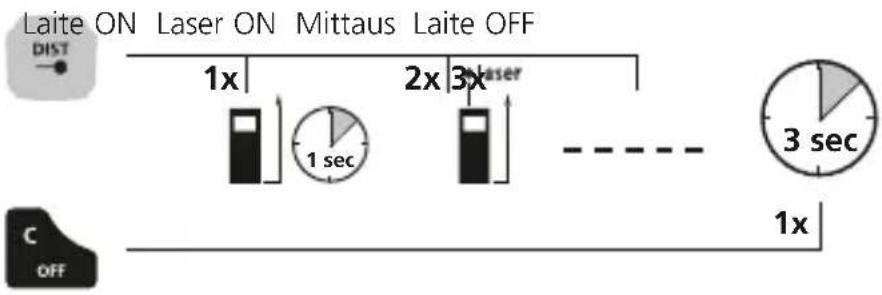

Kytkeminen ON-tilaan, mittaaminen ja kytkeminen OFF-tilaan:

Yksikon vaihto: m / inch / ft

Askeisten mittausarvojen poistaminen:

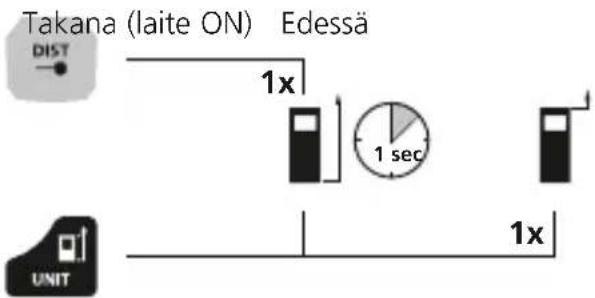

Mittaustason (referenssi) vaihtaminen:

Laserliner

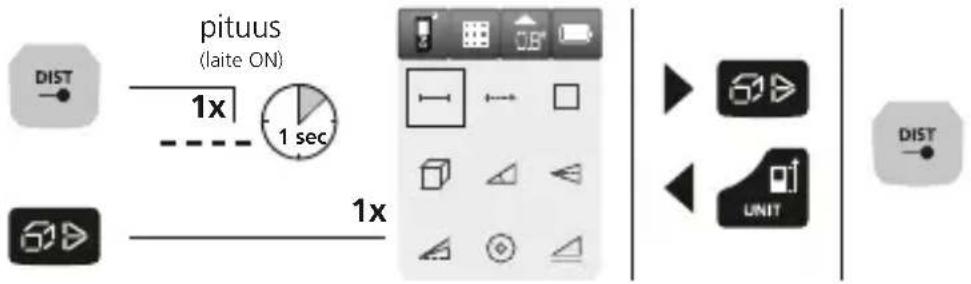

Toiminnon vaihtaminen:

Pituuden / min-/maks- jatkuva mittaus / pinta-alan / tilavuuden / kulmamittaus 1 + 2 + 3 / digitaalinen libelli / kallistusanturin kalibrointi / muisti

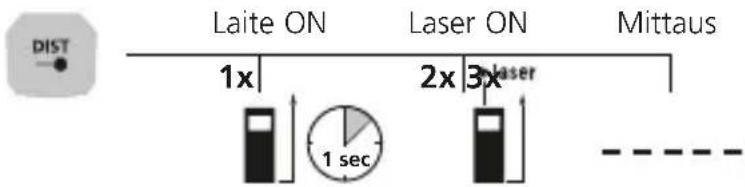

Pituuden mittaus:

Min-/maks- jatkuva mittaus:

LC-näytössä on suurin arvo (maks), pienin arvo (min) ja tosiarvo.

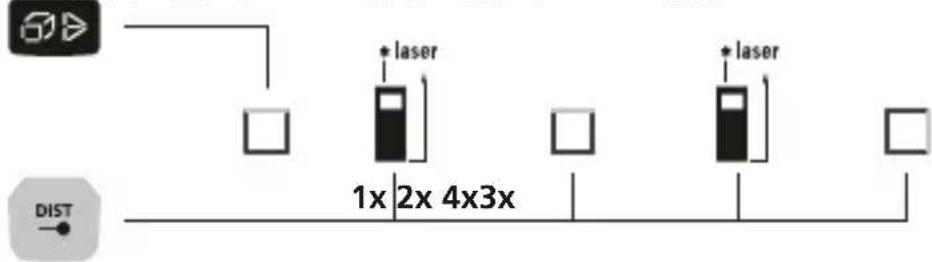

Pinta-alojen mittaus:

Pinta-ala Laser ON 1.mittaus Laser ON 2.mittaus

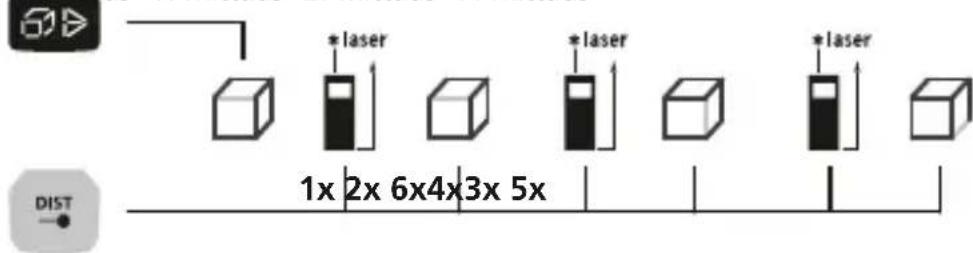

Tilavuaksien mittaus:

Tilavuus 1. mittaus 2. mittaus 3. mittaus

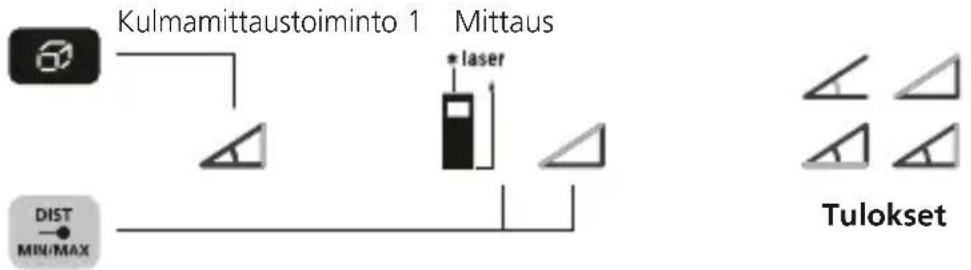

Kulmamittaustoiminto 1:

360^ kallistusanturi laskee mittaustuloksen.

Laitteen takasivu on kulmien mittaamisen viitepinta.

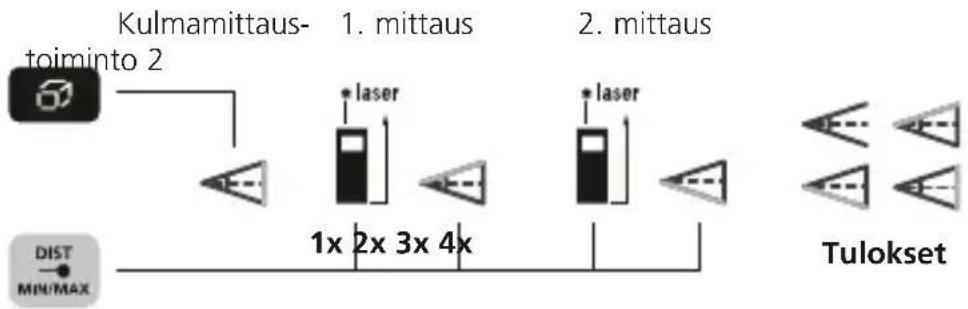

Kulmamittaustoiminto 2:

360^ kallistusanturi laskee mittaustuloksen.

Laitteen takasivu on kulmien mittaamisen viitepinta.

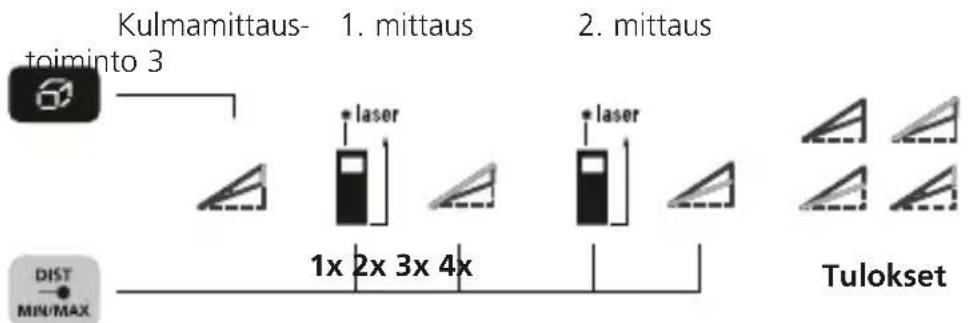

Kulmamittaustoiminto 3:

360^ kallistusanturi laskee mittaustuloksen.

Laitteen takasivu on kulmien mittaamisen viitepinta.

Laserliner

Digitalinen libelli:

Digitaalisen libellin avulla mittari assetetaan vaakasuoraan.

Kallistusanturin kalibrointi:

Kalibroi kallistusanturi (Tilt) nayton ohjeiden mukaan.

Muistitoiminto:

Laitteessa on yli 50 muistipaikkaa.

Tärkeät tietäa

Lasersäde etenee mitattavaan kohteseen saakka. Sateen tiellä ei saa olla muita esineita.
- Laite ottaa huomioon ymparroivan lampotilan. Ennen mittauksen aloittamista anna laitteen sopeutua mittauspaikan lampotilaan.
- Laitetta voi käyttaa ulkona vain rajoituksin. Erittäin kirkkaassa auringonvalossa laitetta ei voi käyttaa.
- Ulkona mitattaessa saattavat sade, sumu ja lumi vaikuttaa mittaustulosta väarentävästi.
- Maksimipoikkeama voi olla suurempi kuin 3 mm epaedullisessa mittaustilanteessa, esim. jos laserin vastaanottava pinta heijastaa huonosti.
- Matoista, pehmusteista ja verhoista laser ei heijastu parhaalla mahdollisella tavalla. Käytä mittauskohteina sileitä pintoja.
- Lasin lapi (ikkunat) mittaaminen saattaa vaaristaa mittaustuloksen.
- Virransästötoiminto kytkee laitteen automaattisesti tilaan OFF.
- Käytä laitteen puhdistamiseen pehmeää kangasta. Laitteeseen ei saa paastä vetta.

Virheilmoitukset:

Err10: Vaihda paristot
Err11: Tiedonsiirtovirhe
Err14: Laskentavirhe
Err15: Mittausalueen ulkopuolella
Err16: Vastaanotettu signaali on liian heikko
Err18: Kallistusanturin kalibrointivirhe

Teknisitet (Teknis merutokset mahdollsia. 21W08)
Etäisyyysmittaus
Mittausalue sisätilassa 0,05 m -	50 m
Tarkkuus (typpillinen)* ± 2 mm
Kulmamittaus
Mittausalue ± 90°
Päätöslauselma 0,1°
Tarkkuus 0,1°
Laserluokka 2 < 1 mW
Laserin aallonpituus 515 nm
Käytömpäristö	-10°C ... 40°C, ilmankosteus maks. 20 ... 85% RH, ei kondensoituva, asennuskorkeus maks. 2000 m merenpinnasta
Varastointiolosuheet	-20°C ... 70°C, ilmankosteus maks. 80% RH
Automaattinen virrankatkaisu 30 s laser / 3 min laite
Virransaanti 2 kpl 1,5 V AA-paristoa
Mitat (L x K x S) 50 x 122 x 27 mm
Paino (sis. paristot) 140 g

• jopa 10 m mittausetäisyys hyvin heijastavalla kohdepinnalla ja huonelämpötilassa. Suuremmilla etäisyksillä ja epäedullisissa olosuhteissa, kuten voimakkaassa auringonvalossa tai huonosti heijastavalla kohdepinnalla mittapoikkeama voi olla jopa ± 0,2 mm/m.

EY-määräykset ja havittäminen

Laite tayttä kaikki EY:n sisälla tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sahkölaite. Se on kierratettäva tai havitetäva vanhoja sahkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisatietoja, turvallisuus-yms. ohjeita: http://laserliner.com/info?an=lrmgi5
