MANUALE UTENTE G24AG GREENWORKS

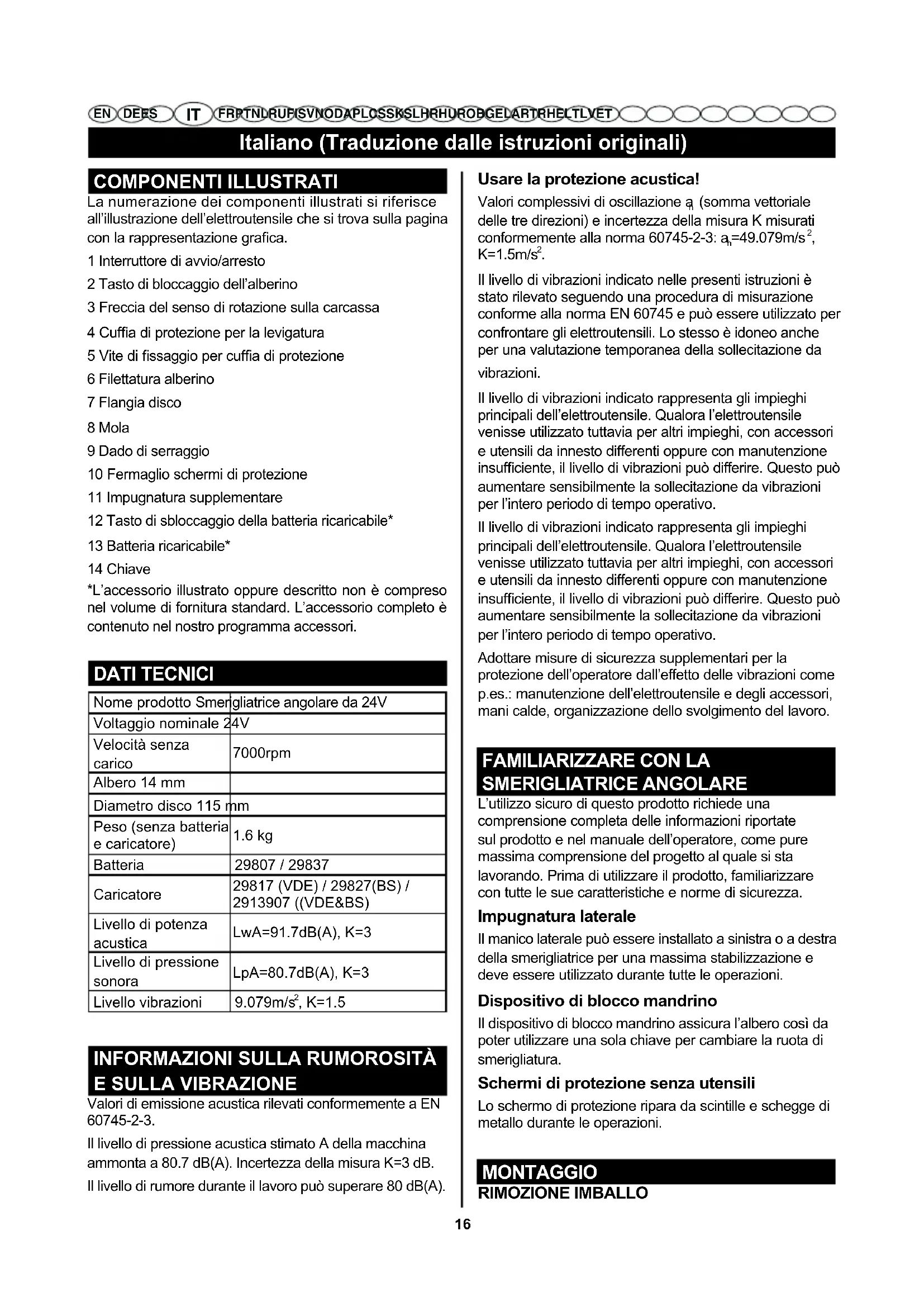

DE ES FR PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG EL AR TR HE LT LV ET COMPONENTI ILLUSTRATI La numerazione dei componenti illustrati si riferisce all’illustrazione dell’elettroutensile che si trova sulla pagina con la rappresentazione graca. 1 Interruttore di avvio/arresto 2 Tasto di bloccaggio dell’alberino 3 Freccia del senso di rotazione sulla carcassa 4 Cufa di protezione per la levigatura 5 Vite di ssaggio per cufa di protezione 6 Filettatura alberino 7 Flangia disco 8 Mola 9 Dado di serraggio 10 Fermaglio schermi di protezione 11 Impugnatura supplementare 12 Tasto di sbloccaggio della batteria ricaricabile* 13 Batteria ricaricabile* 14 Chiave *L’accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L’accessorio completo è contenuto nel nostro programma accessori. DATI TECNICI Nome prodotto Smerigliatrice angolare da 24V Voltaggio nominale 24V Velocità senza carico 7000rpm Albero 14 mm Diametro disco 115 mm Peso (senza batteria e caricatore)

Batteria 29807 / 29837 Caricatore 29817 (VDE) / 29827(BS) / 2913907 ((VDE&BS) Livello di potenza acustica LwA=91.7dB(A), K=3 Livello di pressione sonora LpA=80.7dB(A), K=3 Livello vibrazioni 9.079m/s

Valori di emissione acustica rilevati conformemente a EN 60745-2-3. Il livello di pressione acustica stimato A della macchina ammonta a 80.7 dB(A). Incertezza della misura K=3 dB. Il livello di rumore durante il lavoro può superare 80 dB(A). Usare la protezione acustica! Valori complessivi di oscillazione a

(somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemente alla norma 60745-2-3: a

Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi principali dell’elettroutensile. Qualora l’elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori e utensili da innesto differenti oppure con manutenzione insufciente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l’intero periodo di tempo operativo. Il livello di vibrazioni indicato rappresenta gli impieghi principali dell’elettroutensile. Qualora l’elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori e utensili da innesto differenti oppure con manutenzione insufciente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l’intero periodo di tempo operativo. Adottare misure di sicurezza supplementari per la protezione dell’operatore dall’effetto delle vibrazioni come p.es.: manutenzione dell’elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.

FAMILIARIZZARE CON LA

SMERIGLIATRICE ANGOLARE L’utilizzo sicuro di questo prodotto richiede una comprensione completa delle informazioni riportate sul prodotto e nel manuale dell’operatore, come pure massima comprensione del progetto al quale si sta lavorando. Prima di utilizzare il prodotto, familiarizzare con tutte le sue caratteristiche e norme di sicurezza. Impugnatura laterale Il manico laterale può essere installato a sinistra o a destra della smerigliatrice per una massima stabilizzazione e deve essere utilizzato durante tutte le operazioni. Dispositivo di blocco mandrino Il dispositivo di blocco mandrino assicura l’albero così da poter utilizzare una sola chiave per cambiare la ruota di smerigliatura. Schermi di protezione senza utensili Lo schermo di protezione ripara da scintille e schegge di metallo durante le operazioni. MONTAGGIO RIMOZIONE IMBALLOItaliano (Traduzione dalle istruzioni originali)

DE ES FR PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG EL AR TR HE LT LV ET Questo prodotto prevede un’operazione di montaggio. ■ Rimuovere con cura il prodotto e i suoi accessori dalla scatola. Assicurarsi che tutti i componenti elencati nella distinta di imballaggio siano presenti. ATTENZIONE Non utilizzare il prodotto se alcuni componenti della lista risultano già montati al momento della rimozione dell’imballo. I componenti sulla distinta non sono mai montati dal costruttore e richiedono l’installazione da parte del cliente. L’utilizzo del prodotto con parti non montate correttamente può causare gravi lesioni personali. ■ Ispezionare attentamente il prodotto per assicurarsi che non si siano vericate rotture o danni durante il trasporto. ■ Non smaltire il materiale dell’imballo no a che il prodotto non è stato attentamente controllato e messo correttamente in funzione. ATTENZIONE Nel caso in cui alcuni componenti fossero mancanti o danneggiati, non utilizzare l’apparecchio prima di avere provveduto alla relativa installazione o riparazione. L’impiego del prodotto con parti mancanti o danneggiate può causare gravi lesioni personali. ATTENZIONE Non cercare di apportare modiche al prodotto né di aggiungere accessori il cui utilizzo non è raccomandato. Tali modiche o trasformazioni equivalgono ad un utilizzo non consentito e possono causare situazioni pericolose in grado di provocare gravi lesioni siche. ATTENZIONE Durante il montaggio delle parti, rimuovere sempre la batteria dall’apparecchio. La mancata osservanza di questa norma può comportare un avvio involontario del prodotto e causare gravi lesioni. Caricare la batteria ■ Utilizzare esclusivamente i caricabatteria indicati nei dati tecnici. Soltanto questi caricabatteria sono adatti alle batterie agli ioni di litio utilizzate nel vostro elettroutensile. Nota bene: La batteria ricaricabile viene fornita parzialmente carica. Per garantire l’intera potenza della batteria ricaricabile, prima del primo impiego ricaricare completamente la batteria ricaricabile nella stazione di ricarica. La batteria ricaricabile a ioni di litio può essere ricaricata in qualsiasi momento senza ridurne la durata. Un’interruzione dell’operazione di ricarica non danneggia la batteria ricaricabile. La batteria ricaricabile agli ioni di litio è protetta dalla «Electronic Cell Protection (ECP)» contro lo scaricamento completo. In caso di batteria scarica l’elettroutensile si spegne attraverso un interruttore automatico: Il portautensile od accessorio non si muove più. ■ Dopo la disattivazione automatica dell’elettroutensile non continuare a premere l’interruttore di avvio/ arresto. La batteria ricaricabile potrebbe subire dei danni. Si prega di attenersi alle indicazioni relative allo smaltimento. Rimozione della batteria ricaricabile (vedi gura A) Per estrarre la batteria ricaricabile premere il tasto di sbloccaggio 13 ed estrarre la batteria ricaricabile 12 dall’elettroutensile verso la parte posteriore. Così facendo, non esercitare forza eccessiva. Installazione ruota di smerigliatura (vedere la Figura B) PELIGRO Non montare mai una lama per il legno o per lavori di incisione di qualsiasi tipo su questo utensile. L’utensile è progettato solo per lavori di levigatura e smerigliatura. L’utilizzo per qualsiasi altro scopo non è raccomandato e potrà causare un rischio, il che potrà risultare in gravi lesioni. ATTENZIONE Controllare attentamente una nuova ruota di smerigliatura prima di installarla sull’utensile. ■ Dare dei colpetti leggeri attorno alla ruota utilizzando un martello in legno. ■ Ascoltare attentamente il rumore prodotto dalla ruota. Eventuali rotture o danni provocano infatti dei rumori distintivi. Non utilizzare una ruota con rotture o danni. Quando si installa una nuova ruota di smerigliatura, fare un test di rivoluzioni senza carico per circa un minuto con la ruota di smerigliatura rivolta verso una direzione sicura per esempio lontana da persone od oggetti. ■ Premere il dispositivo di blocco mandrino e ruotare il dado del fermaglio fino a che il mandrino non si blocchi. NOTA: Per evitare danni al mandrino o al dispositivo di blocco dello stesso, lasciare sempre che il motore si arresti completamente prima di inserire il dispositivo di blocco mandrino. ■ Allentare (fig.B.3) e rimuovere il dado del fermaglio dal mandrino. Non rimuovere la flangia del disco. ■ Assicurarsi che le parti piatte sulla parte inferiore della flangia del disco siano installate in corrispondenza delle parti piatte sul mandrino. ■ Posizionare la ruota di smerigliatura sul mandrino.Italiano (Traduzione dalle istruzioni originali)

DE ES FR PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG EL AR TR HE LT LV ET ATTENZIONE Installare sempre una ruota di smerigliatura con la parte centrale schiacciata contro la angia del disco. La mancata osservanza di questa norma causerà rotture alla ruota di smerigliatura quando si serrerà il dado del fermaglio. Ciò potrà causare gravi lesioni alla persona a causa di particelle che potranno staccarsi e venire scagliate dalla smerigliatrice. Non serrare troppo. ■ Avvitare il dado del fermaglio sul mandrino con la parte piatta del dado rivolta verso l’alto. ■ Inserire la parte rialzata con il diametro piccolo del dado del fermaglio nel foro nella ruota e serrare a mano. ■ Premere il tasto del dispositivo di blocco mandrino e ruotare la ruota in senso orario (fig.B.2) fino a che il dispositivo non scatti nella sua posizione corretta. ■ Serrare con sicurezza il dado del fermaglio con la chiave 14 fornita. Non serrare troppo. Montare il manico laterale (vedere la gura C) ATTENZIONE Il manico laterale deve essere sempre utilizzato per aiutare a prevenire una perdita di controllo e probabili lesioni gravi. Il manico laterale può essere installato sul lato sinistro o destro della smerigliatrice, a seconda delle preferenze dell’operatore. ■ Inserire il manico laterale nella posizione desiderata di funzionamento. ■ Girare il manico laterale in senso orario per serrarlo con sicurezza. FUNZIONAMENTO ATTENZIONE Fare sempre attenzione, anche dopo avere acquisito dimestichezza con l’apparecchio. Non dimenticare mai che basta un secondo di distrazione per ferirsi in modo grave. ATTENZIONE Rimuovere sempre il gruppo batteria dall’utensile quando si montano parti, svolgono regolazioni ed operazioni di pulizia o quando l’utensile non viene utilizzato. Rimuovere il gruppo batteria eviterà l’avvio accidentale che potrà causare gravi lesioni alla persona. ATTENZIONE Proteggere sempre gli occhi. La mancata osservanza di questa norma potrebbe causare gravi lesioni personali derivanti da oggetti eiettati negli occhi. ATTENZIONE Non utilizzare accessori o prese non raccomandate dalla ditta produttrice dell’utensile. La mancata osservanza di questa norma potrà causare gravi lesioni alla persona. Applicazioni Il prodotto può essere utilizzato per gli scopi seguenti: ■ Smerigliare metalli ■ Levigare legno o superfici in metallo ATTENZIONE I prodotti a batteria si trovano sempre in condizione di funzionamento. Pertanto l’interruttore dovrà sempre essere bloccato quando l’utensile non viene utilizzato o quando lo si trasporta. Avvio e arresto della smerigliatrice angolare (Vedere le gure D - E) ■ Per accendere l’elettroutensile, spingere l’interruttore avvio/arresto in avanti. ■ Per bloccare l’interruttore avvio/arresto premere l’interruttore avvio/arresto verso il basso nella parte anteriore, fino allo scatto in posizione. ■ Per spegnere l’elettroutensile rilasciare l’interruttore avvio/arresto oppure, quando è bloccato, premere l’interruttore avvio/arresto nella parte posteriore brevemente verso il basso e rilasciarlo. ■ Per risparmiare energia accendere l’elettroutensile solo se lo stesso viene utilizzato. ■ Prima di utilizzarli, controllare lo stato degli utensili abrasivi. L’utensile abrasivo deve essere montato perfettamente e deve poter ruotare liberamente. Eseguire una prova di funzionamento per almeno 1 minuto e senza sottoporre a carico. Non utilizzare mai utensili abrasivi difettosi, ovalizzati oppure che vibrano. Utensili abrasivi difettosi possono andare in pezzi e creare il pericolo di incidenti. Montaggio schermi (Vedere le gure F - I) ■ Lo schermo sulla smerigliatrice dovrà essere posizionato correttamente a seconda del lato sul quale viene montato il manico. Non utilizzare mai la smerigliatrice senza lo schermo montato correttamente al suo posto. ATTENZIONE Non posizionare mai lo schermo in modo che si trovi davanti alla smerigliatrice. Ciò potrà causare gravi lesioni dal momento che scintille e particelle provenienti dalla ruota di smerigliatura si scaglieranno contro l’operatore. Posizionare sempre lo schermo nella posizione corretta come mostrato.Italiano (Traduzione dalle istruzioni originali)

DE ES FR PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG EL AR TR HE LT LV ET Per riposizionare lo schermo: ■ Rimuovere il gruppo batterie. ■ Sbloccare il fermaglio dello schermo estraendolo dalla smerigliatrice. ■ Ruotare lo schermo nella posizione corretta come mostrato. ■ Bloccare il fermaglio dello schermo spingendolo. NOTA : Assicurarsi che la costoletta rialzata sullo schermo si trovi nel solco sul tappo del cuscinetto. Non utilizzare la smerigliatrice senza lo schermo montato al suo posto e correttamente regolato. Mettere in funzione la smerigliatrice (vedere la gura J) Selezionare sempre attentamente e utilizzare le ruote di smerigliatura raccomandate per il materiale da smerigliare o levigare. Assicurarsi che la velocità minima di funzionamento di qualsiasi ruota accessoria selezionata sia pari o superiore a 6.500 r/min. La ruota di smerigliatura fornita con l’utensile è adatta a levigare materiali di saldatura, a preparare superci da saldare, levigare acciaio strutturale e acciaio inossidabile. Per mettere in funzione l’utensile: ■ Assicurare tutti i materiali di lavoro in una morsa o morsetto montati su un tavolo da lavoro. PELIGRO Non utilizzare mai la smerigliatrice senza gli schermi. L’utensile è progettato per funzionare solo con gli schermi montati. Tentare di utilizzare la smerigliatrice senza gli schermi potrà scagliare parti allentate contro l’operatore causando gravi lesioni alla persona. ■ L’operatore dovrà mettere in funzione la smerigliatrice sempre davanti al corpo, ma lontano dallo stesso, reggendola con entrambe le mani, con la ruota a distanza dal materiale sul quale si andrà a lavorare. ■ Attivare la smerigliatrice e lasciare che il motore e la ruota si mettano piano piano in funzione raggiungendo la massima velocità. ■ Abbassare la smerigliatrice gradualmente fino a che la ruota di smerigliatura non entri in contatto con il materiale sul quale si deve lavorare. ATTENZIONE Per prevenire perdita di controllo e possibili gravi lesioni alla persona, mettere sempre in funzione la smerigliatrice con entrambe le mani, tenendo una mano sull’impugnatura laterale. ■ Tenere la smerigliatrice inclinata a un angolo da 5° a 15° e farla muovere costantemente a un passo costante e ben equilibrato. NOTA:Se si regge la smerigliatrice su un punto troppo a lungo, scaverà solchi e tagli nel materiale sul quale si sta lavorando. Se si regge la smerigliatrice a un angolo troppo acuto, scaverà solchi nel pezzo sul quale si deve lavorare a causa delle concentrazione della pressione su una piccola area. ■ Utilizzare abbastanza pressione per evitare che la smerigliatrice rimbalzi e produca rumori. NOTA: La pressione molto pesante farà diminuire la velocità della smerigliatrice e metterà pressione sul motore. Normalmente il solo peso del motore è già adeguato per la maggior parte dei lavori di smerigliatura. Fare una leggera pressione quando si smerigliano estremità appuntite o bulloni allentati dal momento che la smerigliatrice potrà rimanere impigliata nel metallo. ■ Alzare la smerigliatrice e allontanarla dal pezzo sul quale si sta lavorando prima di spegnerla.

MANUTENZIONE E PULIZIA

ATTENZIONE In caso di sostituzione, utilizzare esclusivamente parti di ricambio originali. L’impiego di altri componenti potrebbe rappresentare un pericolo o danneggiare l’apparecchio. ATTENZIONE Proteggere sempre gli occhi. La mancata osservanza di questa norma potrebbe causare gravi lesioni personali derivanti da oggetti eiettati negli occhi. ATTENZIONE Onde evitare rischi di gravi lesioni, rimuovere sempre la batteria dall’apparecchio quando lo si pulisce o si esegue un qualsiasi intervento di manutenzione. MANUTENZIONE GENERALE Non utilizzare solventi per pulire parti in plastica. La maggior parte dei materiali plastici rischia di essere danneggiata dall’uso dei solventi disponibili in commercio. Utilizzare un panno pulito per rimuovere sporco, polvere, olio, grasso, ecc. ATTENZIONE Gli elementi in plastica non devono mai entrare in contatto con liquido dei freni, benzina, prodotti a base di petrolio, oli penetranti, ecc. Le sostanze chimiche possono danneggiare, indebolire o distruggere la plastica, il che può causare gravi lesioni personali. Sostituire lo schermo ATTENZIONE Non cambiare o allentare la vite dello schermo. La mancata osservanza di queste avvertenze potranno far allentare lo schermo durante le operazioni causando gravi lesioni alla persona. Dopo un utilizzo prolungato, lo schermo potràItaliano (Traduzione dalle istruzioni originali)

DE ES FR PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG EL AR TR HE LT LV ET consumarsi e potrà aver bisogno di essere sostituito. Nel caso in cui la smerigliatrice cada o venga danneggiata potrà inoltre dover essere sostituita Per sostituire lo schermo: ATTENZIONE Per prevenire perdita di controllo e possibili gravi lesioni alla persona, mettere sempre in funzione la levigatrice con entrambe le mani, tenendone una sul manico laterale. ■ Rimuovere il gruppo batteria dalla smerigliatrice. ■ Premere il dispositivo di blocco mandrino e ruotare il dado del fermaglio fino a che il mandrino non si blocchi. ■ Allentare e rimuovere il dado del fermaglio dal mandrino con la chiave fornita. ■ Rimuovere la ruota di smerigliatura e la flangia del disco. ■ Sbloccare il fermaglio dello schermo estraendolo e allontanandolo dalla smerigliatrice. ■ Aprire completamente il fermaglio e girare lo schermo per estrarlo dal solco di blocco nella sede dell’utensile. ■ Rimuovere lo schermo. ■ Posizionare il nuovo schermo sul bordo del tappo del cuscinetto. ■ Ruotare lo schermo in posizione corretta. Far riferimento al paragrafo Posizionamento dello Schermo nel presente manuale. NOTA: Assicurarsi che la costoletta rialzata sullo schermo si trovi nel solco sul tappo del cuscinetto. ■ Rimontare la flangia del disco, la ruota di smerigliatura, e il dado del fermaglio. Far riferimento al paragrafo Installazione della ruota di smerigliatura nel presente manuale. ■ Serrare il dado del fermaglio con la chiave fornita Rimozione del gruppo batteria e preparazione al riciclaggio ATTENZIONE Una volta rimosso, coprire il coperchio dei terminali del gruppo batterie con nastro adesivo isolante. Non tentare di distruggere o smontare o rimuovere i suoi componenti. Le batterie devono essere riciclate o smaltite in maniera corretta. Non toccare mai entrambi i terminali con oggetti metallici e/o parti del corpo dal momento che si potranno vericare cortocircuiti. Tenere lontano dai bambini. La mancata osservanza di questi avvertimenti potrà causare incendi e/o danni gravi. SMALTIMENTO L’utensile, le batterie ricaricabili, gli accessori e l’involucro devono essere smaltiti in modo ecocompatibile per permettere il riciclaggio degli stessi. Non smaltire gli elettroutensuli e le batterie/le batterie ricaricabili con i rifiuti domestici!

TUTELA DELL’AMBIENTE

Riciclare le materie prime anziché gettarle tra i riuti domestici. Per tutelare l’ambiente, l’apparecchio, gli accessori e gli imballaggi devono essere smaltiti separatamente.Français (Traduction à partir du mode d‘emploi d‘origine)

Tutti gli Utensili Greenworks vengono forniti con una garanzia di 2 anni per le parti e l'eventuale lavoro dalla data originale di acquisto. È disponibile una garanzia di 30 giorni per i dispositivi utilizzati professionalmente dal momento che gli Utensili Greenworks sono progettati principalmente per essere utilizzati da consumatori del mercato fai-da-te. Questa garanzia non è trasferibile. LIMITAZIONI Questa garanzia si applica solo a parti/componenti difettosi e non copre eventuali riparazioni dovute a:

1. Normale usura e consumo.

2. Regolazioni o alterazioni di routine.

3. Danni causati da gestione scorretta/stress/utilizzo scorretto o non

4. Surriscaldamento a causa di mancata manutenzione.

5. Danni dovuti a dispositivi di bloccaggio/ssaggio che si allentano/

scollegano a causa di mancanza di manutenzione.

6. Danni causati da operazioni di pulizia con acqua.

7. Utensili sottoposti a manutenzione o riparati da centri servizi

Utensili Greenworks non autorizzati.

8. Utensili non correttamente montati o regolati.

9. Danni causati da un utilizzo scorretto dell'utensile.

10. Danni causati da un riponimento invernale scorretto (idropulitrici a

11. Elementi considerati come parti consumabili non normalmente

coperte da garanzia, compresi ma non limitati a:

• Mandrini e reggiutensili

12. Alcuni prodotti possono contenere componenti come motori e

trasmissioni prodotte da altre ditte, questi componenti potranno essere soggetti a garanzie delle rispettive ditte produttrici tranne ove la Greenworks Tools Europe GmbH indichi e sia d'accordo a sottoscrivere eventuali richieste che non rientrino nel periodo di garanzia della ditta produttrice di cui sopra.

13. Gli utensili di seconda mano non sono coperti dalla presente

14. Il montaggio di parti di ricambio, di sostituzione o di ulteriori

componenti non forniti o approvati dalla Greenworks Tools Europe GmbH. Garanzia Per presentare una richiesta di garanzia su qualsiasi prodotto è obbligatorio presentare una prova di acquisto dello stesso. Un estratto conto della carta di credito non si qualica come sufciente prova di acquisto. Quando si deve richiedere un intervento di garanzia per la prima volta il consumatore dovrà riportare il prodotto nel luogo di acquisto originale assieme alla prova di acquisto. L'utensile verrà inviato presso un centro servizi clienti centrale e verrà fatto un primo controllo. Se l'utensile è difettoso, dovrà essere riparato e inviato all'indirizzo del consumatore gratuitamente. Gli utensili venduti a meno di €100 euro comprese le tasse di vendita verranno di solito sostituiti. Se il centro servizi clienti rileva che l'utensile non è difettoso a causa di un danno di fabbrica il consumatore dovrà pagare per il costo delle riparazioni. Questa garanzia è soggetta a cambiamenti di tanto in tanto per rispettare le necessità di nuovi prodotti. Una copia della garanzia più recente sarà disponibile presso il sito www.greenworkstools.eu.A política de garantia da Greenworks Tools para máquinas de bricolagem Politique de garantie de Greenworks Tools pour les outils de bricolage PTFR
