РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ G24AG GREENWORKS

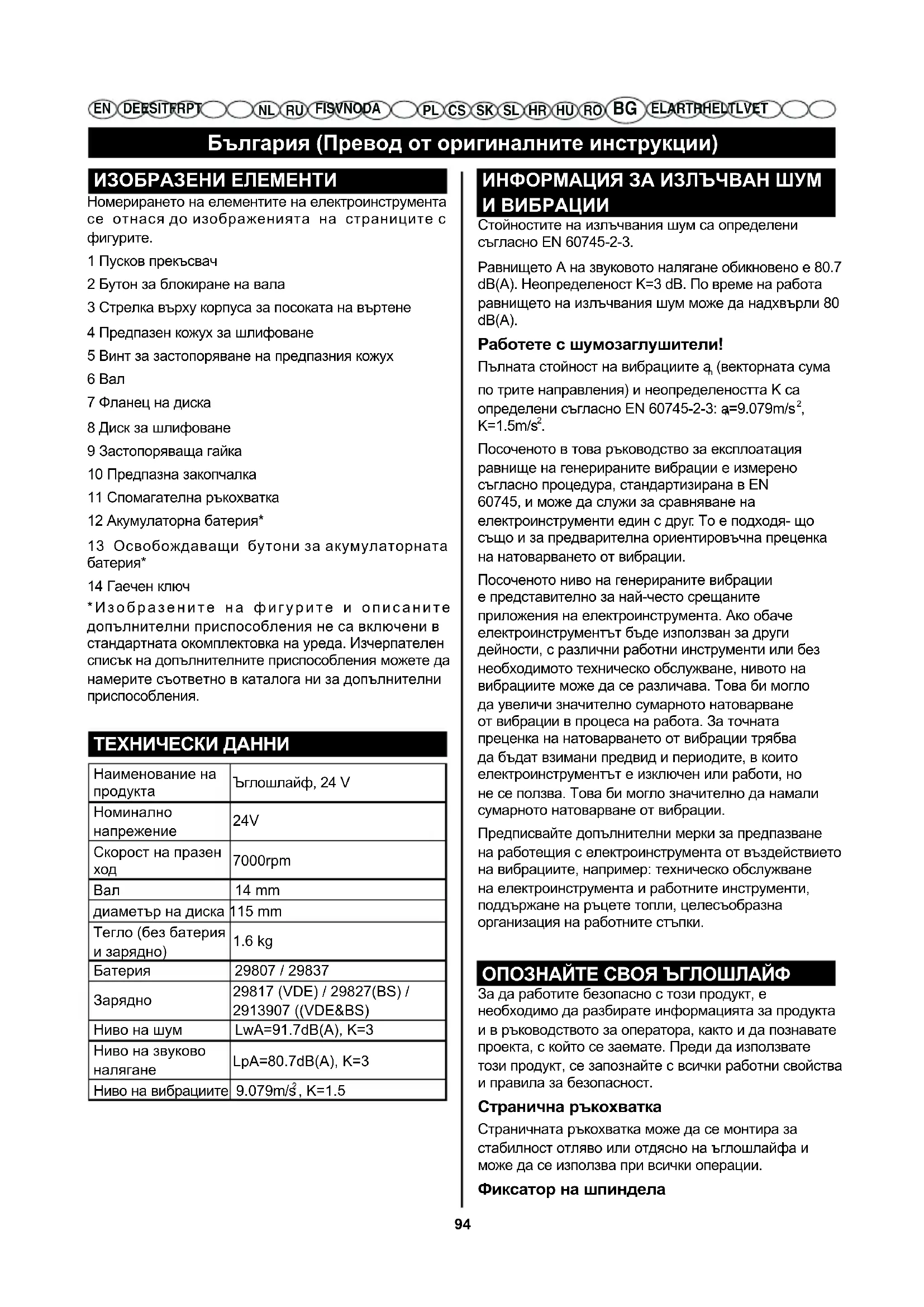

FI SV NO DA EL AR TR HE LT LV ET ИЗОБРАЗЕНИ ЕЛЕМЕНТИ Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с

1 Пусков прекъсвач 2 Бутон за блокиране на вала 3 Стрелка върху корпуса за посоката на въртене 4 Предпазен кожух за шлифоване 5 Винт за застопоряване на предпазния кожух 6 Вал 7 Фланец на диска 8 Диск за шлифоване 9 Застопоряваща гайка 10 Предпазна закопчалка 11 Спомагателна ръкохватка 12 Акумулаторна батерия* 13 Освобождаващи бутони за акумулаторната

14 Гаечен ключ *Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления. ТЕХНИЧЕСКИ ДАННИ Наименование на

24V Скорост на празен

7000rpm Вал 14 mm диаметър на диска 115 mm Тегло (без батерия

Стойностите на излъчвания шум са определени съгласно EN 60745-2-3. Равнището А на звуковото налягане обикновено е 80.7 dB(A). Неопределеност K=3 dB. По време на работа равнището на излъчвания шум може да надхвърли 80 dB(A). Работете с шумозаглушители! Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеността K са определени съгласно EN 60745-2-3: a

Посоченото в това ръководство за експлоатация равнище на генерираните вибрации е измерено съгласно процедура, стандартизирана в EN 60745, и може да служи за сравняване на електроинструменти един с друг. То е подходя- що също и за предварителна ориентировъчна преценка на натоварването от вибрации. Посоченото ниво на генерираните вибрации е представително за най-често срещаните приложения на електроинструмента. Ако обаче електроинструментът бъде използван за други дейности, с различни работни инструменти или без необходимото техническо обслужване, нивото на вибрациите може да се различава. Това би могло да увеличи значително сумарното натоварване от вибрации в процеса на работа. За точната преценка на натоварването от вибрации трябва да бъдат взимани предвид и периодите, в които електроинструментът е изключен или работи, но не се ползва. Това би могло значително да намали сумарното натоварване от вибрации. Предписвайте допълнителни мерки за предпазване на работещия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на електроинструмента и работните инструменти, поддържане на ръцете топли, целесъобразна организация на работните стъпки. ОПОЗНАЙТЕ СВОЯ ЪГЛОШЛАЙФ За да работите безопасно с този продукт, е необходимо да разбирате информацията за продукта и в ръководството за оператора, както и да познавате проекта, с който се заемате. Преди да използвате този продукт, се запознайте с всички работни свойства и правила за безопасност. Странична ръкохватка Страничната ръкохватка може да се монтира за стабилност отляво или отдясно на ъглошлайфа и може да се използва при всички операции. Фиксатор на шпинделаБългария (Превод от оригиналните инструкции)

FI SV NO DA EL AR TR HE LT LV ET Фиксаторът на шпиндела го застопорява, така че е необходим само един гаечен ключ за смяна на диска за шлифоване. Предпазител Предпазителят отклонява искрите и металните стружки по време на употреба. СГЛОБЯВAHE

Зареждане на акумулаторната батерия ■ Използвайте само посочените в раздела Технически данни зарядни устройства. Само тези зарядни устройства са подходящи за използваната във Вашия електроинструмент литиево-йонна акумулаторна батерия. Упътване: Акумулаторната батерия се доставя частично заредена. За да достигнете пълния капацитет на акумулаторната батерия, преди първото й използване я заредете докрай в зарядното устройство. Литево-йонната акумулаторна батерия може да бъде зареждана по всяко време, без това да съкращава дълготрайността й. Прекъсване на зареждането също не й вреди. Литиево-йонната акумулаторна батерия е защитена срещу пълно разреждане от електронния модул „Electronic Cell Protection (ECP)“. При разреждане на акумулаторната батерия електроинструментът се изключва от предпазен прекъсвач: Pаботният инструмент спира да се движи. ■ След автоматичното изключване на електроинструмента не продължавайте да натискате пусковия прекъсвач. Акумулаторната батерия може да бъде повредена. Спазвайте указанията за бракуване. Изваждане на акумулаторната батерия (вж.

За демонтиране на акумулаторната батерия натиснете освобождаващия бутон 13 и издърпайте акумулаторната батерия 12 назад от електроинструмента. Не прилагайте усилие. Монтиране на диска за шлифоване (вж.

Никога не монтирайте острие за рязане на дърво или за дърворезба от всякакъв вид на този ъглошлайф. Той е предназначен само за шлифоване. Не се препоръчва използването му за каквато и да е друга цел, тъй като това би било опасно и ще доведе до сериозно нараняване.

Преди да монтирате новия диск за шлифоване на ъглошлайфа, го проверете внимателно. ■ Почукайте леко ръба диска с дървен чук. ■ Слушайте внимателно звуците от почукванията. Места с цепнатини или пукнатини ще издават различен звук. Не използвайте диск с цепнатини или пукнатини. Когато монтирате нов диск за шлифоване, направете тест за обороти без натоварване за около минута, като дискът за шлифоване трябва да бъде насочен в безопасна посока, т.е. далеч от хора или предмети. ■ Отпуснете бутона за фиксиране на шпиндела и завъртете затягащата гайка, докато шпинделът се застопори.България (Превод от оригиналните инструкции)

FI SV NO DA EL AR TR HE LT LV ET ЗАБЕЛЕЖКА: За да предотвратите повреда на шпиндела или на фиксатора, винаги изчакайте моторът да спре напълно, преди да активирате

■ Разхлабете (фиг. B.3) и махнете затягащата гайка от шпиндела. Не премахвайте фланеца на диска. ■ Уверете се, че плоскостите на долната страна на фланеца на диска са зацепени с плоскостите на

■ Поставете диска за шлифоване върху шпиндела.

Винаги монтирайте диск за шлифоване с отпуснат център срещу фланеца на диска. Ако не го направите, това ще доведе до спукване на диска при затягането на затягащата гайка. Това може да доведе до сериозно нараняване на оператора поради откъсване и изхвърляне на свободни частици от ъглошлайфа. Не затягайте прекомерно. ■ Завийте затягащата гайка на шпиндела с плоската страна на гайката нагоре. ■ Поставете повдигнатата част с малък диаметър на затягащата гайка в отвора на диска и затегнете

■ Отпуснете бутона за фиксиране на шпиндела и завъртете диска по часовниковата стрелка (фиг. B.2), докато шпинделът се застопори. ■ Затегнете здраво затягащата гайка с предоставения гаечен ключ 14. Не затягайте прекомерно. Монтиране на страничната ръкохватка (вж.

Страничната ръкохватка трябва да се използва винаги, за да помогне за предотвратяване на загуба на контрол и възможно нараняване на

Страничната ръкохватка може да се монтира отляво или отдясно на ъглошлайфа, в зависимост от предпочитанията на оператора. ■ Вкарайте страничната ръкохватка в желаната позиция за работа. ■ Завъртете страничната ръкохватка по часовниковата стрелка, за да я затегнете на

Бъдете много внимателни дори и след като вече познавате добре уреда. Никога не забравяйте, че само миг разсеяност може да причини сериозни наранявания.

Винаги изваждайте акумулаторната батерия от инструмента, когато сглобявате части, извършвате настройки, почиствате или не използвате уреда. Изваждането на акумулаторната батерия ще предотврати евентуално непреднамерено стартиране, което може да доведе до сериозни физически наранявания.

Винаги предпазвайте очите си. Неспазването на това правило може да доведе до тежки физически наранявания, произтичащи от предмети, хвърчащи към очите.

Не използвайте компоненти или аксесоари, които не са препоръчани от производителя. Използването на компоненти или аксесоари, които не са препоръчани може да предизвика сериозни наранявания.

Този продукт може да се използва за целите, посочени по-долу: ■ Шлифоване на метал ■ Шлифоване на дърво или метални повърхности

Продуктите с акумулаторна батерия са винаги в състояние за работа. Затова превключвателят трябва винаги да бъде заключен, когато не използвате продукта или го носите отстрани. Стартиране и спиране на ъглошлайфа (вж. фигура D - E) ■ За включване на електроинструмента преместете пусковия прекъсвач напред. ■ За застопоряване на пусковия прекъсвач натиснете пусковия прекъсвач в предния му край, докато усетите прещракване. ■ За изключване на електроинструмента отпуснете пусковия прекъсвач респ. ако е застопорен, кратковременно натиснете и отпуснете пусковия

■ За да пестите енергия, дръжте електроинструмента включен само когато го

■ Проверявайте работните инструменти, преди да ги използвате. Работният инструмент трябва да е монтиран безукорно и да се върти, без да допира никъде. Оставяйте го да се върти пробно без натоварване най-малко една минута. Не използвайте повредени, биещи или вибриращи работни инструменти. Повредени работни инструменти могат да се разрушат и да причинят тежки травми.България (Превод от оригиналните инструкции)

FI SV NO DA EL AR TR HE LT LV ET Поставяне на предпазителя (вж. фигура F - I) ■ Предпазителят на ъглошлайфа трябва да се постави правилно, в зависимост от страната, на която е монтирана ръкохватката. Никога не използвайте ъглошлайфа, без предпазителят да е поставен правилно на място.

Никога не поставяйте предпазителя в предната част на ъглошлайфа. Това може да доведе до сериозно нараняване, тъй като изхвърляните от диска искри и свободни частици ще бъдат насочени към оператора. Винаги поставяйте предпазителя на правилното място според указанията. За да поставите отново предпазителя: ■ Извадете акумулаторната батерия. ■ Отключете предпазната закопчалка, като я издърпате от ъглошлайфа. ■ Завъртете предпазителя в правилната му позиция според указанията. ■ Заключете предпазната закопчалка, като я натиснете навътре.

: Уверете се, че повдигнатият ръб на предпазителя е влязъл в жлеба на лагерната капачка. Никога не използвайте ъглошлайфа, без предпазителят да е поставен на място и подходящо регулиран. Работа с ъглошлайфа (виж фигура J) Винаги внимателно избирайте и използвайте дискове за шлифоване, които се препоръчват за материала, който ще обработвате. Уверете се, че минималната скорост за работа на избрания диск е 6500 r/min. или повече. Дискът за шлифоване, предоставен с ъглошлайфа, е подходящ за шлифоване на заварки, подготовка на повърхности за заваряване, шлифоване на машиностроителна и на неръждаема стомана. За да започнете работа с ъглошлайфа: ■ Закрепете детайла в менгеме или скоба на работната маса.

Никога не използвайте ъглошлайфа без предпазителя. Инструментът е предназначен за употреба само с монтиран предпазител. Опитът за използване на ъглошлайфа без предпазител ще доведе до изхвърляне на свободни частици към оператора, което може да причини сериозно нараняване. ■ Дръжте ъглошлайфа пред и на разстояние от себе си, с две ръце, като дискът за шлифоване не трябва да докосва работния детайл. ■ Включете ъглошлайфа и оставете мотора и диска за шлифоване да развият пълна скорост. ■ Смъкнете постепенно ъглошлайфа, докато дискът за шлифоване влезе в контакт с работния детайл.

За да предотвратите загуба на контрол и възможно сериозно нараняване, винаги работете с ъглошлайфа с две ръце, едната от които на страничната ръкохватка. ■ Дръжте ъглошлайфа наклонен на от 5° до 15° и го движете непрекъснато с постоянно темпо. ЗАБЕЛЕЖКА: Ако задържите ъглошлайфа прекалено дълго на едно място, той ще издълбае и изреже жлебове в работния детайл. Ако държите ъглошлайфа наклонен под остър ъгъл, също ще издълбае жлебове в работния детайл поради концентрацията на натиска върху малка площ. ■ Използвайте точно толкова натиск, колкото е необходим за предотвратяване на тракане и отскачане на ъглошлайфа. ЗАБЕЛЕЖКА: Големият натиск ще намали скоростта на ъглошлайфа и ще натовари мотора. При нормални условия само теглото на инструмента е подходящо за повечето операции по шлифоване. Използвайте лек натиск, когато шлифовате назъбени ръбове или хлабави болтове, при които има възможност ъглошлайфът да се закачи върху металния ръб. ■ Вдигнете ъглошлайфа на разстояние от работния детайл, преди да го изключите. ПОДДЪРЖАНЕ И ПОЧИСТВАНЕ

При смяна използвайте само оригинални резервни части. Употребата на други компоненти би могла да представлява опасност или да повреди уреда.

Винаги предпазвайте очите си. Неспазването на това правило може да доведе до тежки физически наранявания, произтичащи от предмети, хвърчащи към очите.

За да избегнете риск от сериозно нараняване, винаги изваждайте акумулаторната батерия от уреда, когато го почиствате или правите каквато и да е поддръжка. ОБЩА ПО ДДРЪЖКАБългария (Превод от оригиналните инструкции)

FI SV NO DA EL AR TR HE LT LV ET Не използвайте разтворители за почистването на пластмасовите части. По-голямата част от пластмасовите материали може да се повреди, ако се използват наличните в търговската мрежа разтворители. Използвайте чиста кърпа, за да почистите мръсотия, прах, масло, грес и др.

Пластмасовите части никога не трябва да влизат в контакт със спирачна течност, петролни продукти, проникващи масла и т.н. Химическите вещества могат да повредят, компрометират или разрушат пластмасата, което може да предизвика тежки физически наранявания. Само компонентите, част от списъка с резервни части, могат да се ремонтират или сменят от клиента. Всички други части трябва да се сменят от оторизиран сервизен център. Смяна на предпазителя

Не сменяйте или разхлабвайте предпазния винт. Несъобразяването с това предупреждение може да доведе до разхлабване на предпазителя по време на работа и до сериозно нараняване на

След продължителна употреба предпазителят може да се износи и да има нужда от смяна. Ако изпуснете ъглошлайфа и повредите предпазителя, също може да е необходимо да го смените. За да смените предпазителя:

За да предотвратите загуба на контрол и възможно сериозно нараняване, винаги работете с ъглошлайфа с две ръце, едната от които на страничната ръкохватка. ■ Извадете акумулаторната батерия от ъглошлайфа. ■ Отпуснете фиксатора на шпиндела и завъртете затягащата гайка, докато шпинделът щракне на

■ Разхлабете и махнете затягащата гайка от шпиндела с помощта на предоставения гаечен

■ Махнете диска за шлифоване и фланеца. ■ Отключете предпазната закопчалка, като я издърпате от ъглошлайфа. ■ Отворете закопчалката напълно и извийте предпазителя, за да го освободите от фиксиращия жлеб в корпуса на инструмента. ■ Махнете предпазителя. ■ Поставете новия предпазител на рамото на лагерната капачка. ■ Завъртете предпазителя на правилната позиция. Прегледайте „Поставяне на предпазителя“ в настоящото ръководство. ЗАБЕЛЕЖКА: Уверете се, че повдигнатият ръб на предпазителя е влязъл в жлеба на лагерната

■ Монтирайте отново фланеца, диска за шлифоване и затягащата гайка. Вижте „Монтиране на диска за шлифоване“ по-горе в това ръководство. ■ Затегнете здраво затягащата гайка с предоставения гаечен ключ. Изваждане на акумулаторната батерия и подготовка за рециклиране

При изваждане покрийте клемите на акумулаторната батерия със здраво тиксо. Не се опитвайте да унищожите или разглобите батерията или да извадите някой от нейните компоненти. Акумулаторните батерии трябва да се рециклират или да се изхвърлят на подходящи места. Също така никога не докосвайте двете клеми с метални предмети и/или части на тялото, тъй като това може да доведе до късо съединение. Дръжте децата настрани. Несъобразяването с тези предупреждения може да доведе до пожар и/ или сериозно нараняване.

Машината, презареждащите се батерии, аксесоарите и опаковката трябва да се събират разделно за природосъобразно рециклиране. Не изхвърляйте машини и батерии/презареждащи се батерии в битовия отпадък! ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА Рециклирайте суровите материали, вместо да ги изхвърляте в битовите отпадъци. Машината, допълнителните приспособления и опаковките трябва да бъдат сортирани за екологосъобразно рециклиране.Ελληνικά (Πρωτότυπες οδηγίες)

1. Нормално износване и амортизация.

2. Рутинни настройки или дейности по регулиране.

3. Повреди, причинени от неправилно боравене/злоупотреба/

грешно използване или проява на небрежност.

4. Прегряване поради лоша поддръжка.

5. Повреди поради разхлабени/разкачени снадки или скрепителни

елементи в следствие на лоша поддръжка.

6. Повреди, причинени в следствие на почистване с вода.

7. Машини, обслужвани или ремонтирани от сервизни центрове,

които не са оторизирани от Greenworks Tools.

8. Машини, които са сглобени или регулирани неправилно.

9. Повреди, породени от неправилно боравене с машината.

10. Повреди, породени от неправилно зазимяване (водоструйки)

11. Елементи, които се считат за консумативи, но обикновено не се

покриват от гаранцията, включително (но не само):

• Остриета и комплекти остриета

• Патронници и държачи за инструменти

12. Някои продукти могат да съдържат компоненти (например

двигатели, трансмисии) от други производители – за тези елементи са в сила гаранционните условия на съответния производител освен в случаите, когато Greenworks Tools Europe GmbH се съгласи да покрие щетите, които не се покриват от гаранционния период на този производител.

13. Стоки втора употреба не се покриват от настоящата гаранция.

14. Монтирането на резервни части, заместващи или допълнителни

компоненти, които не са предоставени или одобрени от Greenworks Tools Europe GmbH.

За предявяване на гаранционен иск за даден продукт трябва да се предостави доказателство за първоначалното му закупуване. Извлеченията от кредитни карти не представляват валидно доказателство за закупуване. При първото възникване на условие, позволяващо предявяване на гаранционен иск, клиентът трябва да занесе продукта на мястото на неговото първоначално закупуване, където трябва да предостави доказателство за закупуването. Машината ще бъде изпратена до нашия главен сервизен център, където ще бъде извършена инспекция. Ако се установи фабричен дефект по машината, тя ще бъде безплатно ремонтирана и изпратена обратно на адреса на клиента. Машините на пазарна стойност под 100 евро (вкл. данък продажба) обикновено ще бъдат подменяни с нови. Ако нашият главен сервизен център не установи фабрични дефекти по машината, клиентът ще бъде уведомен, че той ще трябва да заплати разходите по ремонта на продукта. Настоящите гаранционни правила могат да бъдат променяни периодично, за да бъдат актуално адаптирани към новите продукти. Копие на най-актуалните гаранционни правила е налично на адрес www.greenworkstools.eu.Πολιτική εγγύησ ης συσκε υών μαστορέματος Greenworks Tools وثيقة ضمان شركة Greenworks Tools على آلات اصنعها بنفسك (DIY)

■ е в съгласие със съответните клаузи на Директивата относно машините 2006/42/EC; ЕМС директива 2014/30/EU; ROHs директива 2011/65/EU. И освен това декларираме, че следните (дялове/клаузи на) европейски хармонизирани стандарти са били използвани EN 60745-1, EN60745-2-3,EN55014-1, EN55014-2, Място, дата: Changzhou, 14/12/2016 Подпис: Ted Qu Haichao Директор качествоהצהרת תאימות לאיחוד האירופיAT UYGUNLUK BEYANI إعلان مطابقة الأوروبي ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΕΚ
