MANUALE UTENTE DSG80N Defort

mente con disolvente.

Limpie con disolvente.

Limpie con disolvente.

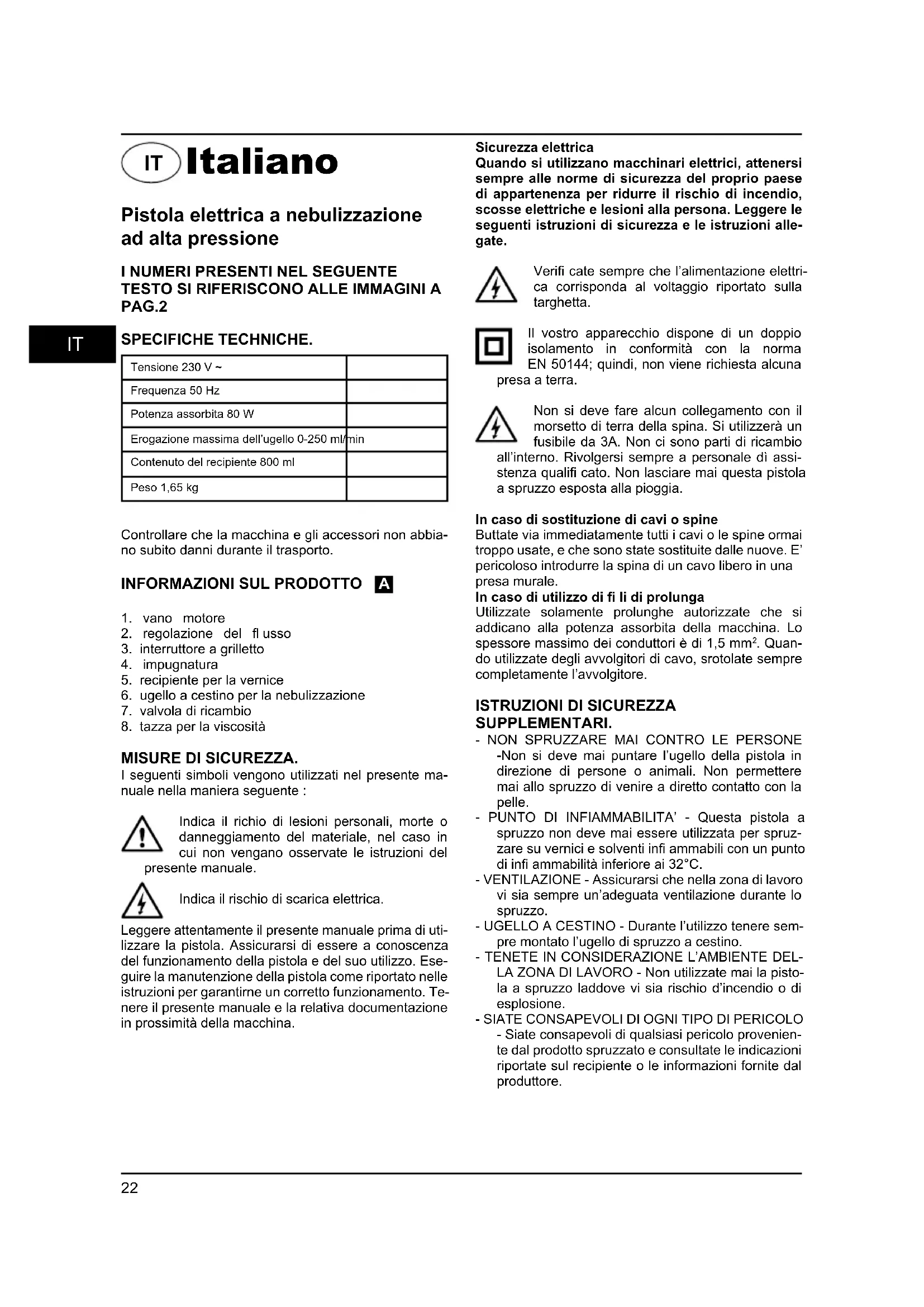

Pistola elettrica a nebulizzazione ad alta pressione

PAG.2 SPECIFICHE TECHNICHE. Tensione 230 V ~Frequenza 50 HzPotenza assorbita 80 WErogazione massima dell’ugello 0-250 ml/minContenuto del recipiente 800 mlPeso 1,65 kg Controllare che la macchina e gli accessori non abbia- no subito danni durante il trasporto.

INFORMAZIONI SUL PRODOTTO A

2. regolazione del fl usso

3. interruttore a grilletto

5. recipiente per la vernice

6. ugello a cestino per la nebulizzazione

7. valvola di ricambio

8. tazza per la viscosità

MISURE DI SICUREZZA. I seguenti simboli vengono utilizzati nel presente ma- nuale nella maniera seguente : Indica il richio di lesioni personali, morte o danneggiamento del materiale, nel caso in cui non vengano osservate le istruzioni del presente manuale. Indica il rischio di scarica elettrica. Leggere attentamente il presente manuale prima di uti- lizzare la pistola. Assicurarsi di essere a conoscenza del funzionamento della pistola e del suo utilizzo. Ese- guire la manutenzione della pistola come riportato nelle istruzioni per garantirne un corretto funzionamento. Te- nere il presente manuale e la relativa documentazione in prossimità della macchina. Sicurezza elettrica Quando si utilizzano macchinari elettrici, attenersi sempre alle norme di sicurezza del proprio paese di appartenenza per ridurre il rischio di incendio, scosse elettriche e lesioni alla persona. Leggere le seguenti istruzioni di sicurezza e le istruzioni alle- gate. Verifi cate sempre che l’alimentazione elettri- ca corrisponda al voltaggio riportato sulla targhetta. Il vostro apparecchio dispone di un doppio isolamento in conformità con la norma EN 50144; quindi, non viene richiesta alcuna presa a terra. Non si deve fare alcun collegamento con il morsetto di terra della spina. Si utilizzerà un fusibile da 3A. Non ci sono parti di ricambio all’interno. Rivolgersi sempre a personale dì assi- stenza qualifi cato. Non lasciare mai questa pistola a spruzzo esposta alla pioggia. In caso di sostituzione di cavi o spine Buttate via immediatamente tutti i cavi o le spine ormai troppo usate, e che sono state sostituite dalle nuove. E’ pericoloso introdurre la spina di un cavo libero in una presa murale. In caso di utilizzo di fi li di prolunga Utilizzate solamente prolunghe autorizzate che si addicano alla potenza assorbita della macchina. Lo spessore massimo dei conduttori è di 1,5 mm

. Quan- do utilizzate degli avvolgitori di cavo, srotolate sempre completamente l’avvolgitore.

-Non si deve mai puntare l’ugello della pistola in direzione di persone o animali. Non permettere mai allo spruzzo di venire a diretto contatto con la pelle. - PUNTO DI INFIAMMABILITA’ - Questa pistola a spruzzo non deve mai essere utilizzata per spruz- zare su vernici e solventi infi ammabili con un punto di infi ammabilità inferiore ai 32°C. - VENTILAZIONE - Assicurarsi che nella zona di lavoro vi sia sempre un’adeguata ventilazione durante lo spruzzo. - UGELLO A CESTINO - Durante l’utilizzo tenere sem- pre montato l’ugello di spruzzo a cestino.

- TENETE IN CONSIDERAZIONE L’AMBIENTE DEL-

LA ZONA DI LAVORO - Non utilizzate mai la pisto- la a spruzzo laddove vi sia rischio d’incendio o di esplosione. - SIATE CONSAPEVOLI DI OGNI TIPO DI PERICOLO - Siate consapevoli di qualsiasi pericolo provenien- te dal prodotto spruzzato e consultate le indicazioni riportate sul recipiente o le informazioni fornite dal produttore.

spruzzate con la vostra pistola, ma bisognerà sempre seguire le istruzioni del produttore prima di acquistare una determinata vernice. DILUIZIONE Non dimenticare mai di scollegare l’apparec- chio prima di riempire il recipiente di vernice da spruzzare. La maggior parte delle vernici vengono vendute pronte per essere utilizzate con il pennello e devono essere diluite prima di essere utilizzate a spruzzo. Seguite le raccomandazioni del produttore per la diluizione della vernice da utilizzare con una pistola a spruzzo. La taz- za di misurazione della viscosità vi aiuterà a determina- re la viscosità adatta per la vernice che avete deciso di utilizzare. Per determinare la giusta viscosità, riempite la tazza fi no al bordo con della vernice. Misurate il tem- po necessario perchè la tazza si svuoti di nuovo nella latta. La tabella sottostante indica i tempi di scolo per i diversi tipi di materiale. Vernici di plastica e latex 24-28 secondi Vernici a base d’acqua 20-25 secondi Primer 24-28 secondi Vernici trasparenti 20-25 secondi Vernici ad olio 18-22 secondi Vernici a smalto 18-22 secondi Vernici d’alluminio 22-25 secondi Sottosmalto impermeabilizzante per auto 25-35 secondi Impermeabilizzanti per il legno 28-35 secondi Preservanti del legno non serve diluizione Coloranti del legno non serve diluizione Se la vernice impiega più tempo del dovuto a scolare dalla tazza, sarà necessaria un’ulteriore diluizione. In- trodurre e miscelare una piccola quantità del diluente in- dicato e utilizzare la prova di viscosità fi no ad ottenere la corretta consistenza. Alcuni prodotti spruzzabili conten- gono particelle e grumi. Questi materiali devono essere fi ltrati prima di riempire il contenitore di vernice. - NON SPRUZZATE - Non spruzzate alcun prodotto per il quale non siate a conoscenza del pericolo.

- UTILIZZATE UNA PROTEZIONE PER GLI OCCHI -

Utilizzate sempre una appropriata protezione per gli occhi, così da evitare i vapori o i fumi pericolosi. - PORTARE UNA MASCHERA - Non utilizzate mai una pistola a spruzzo senza portare una maschera. - PROTEGGETE IL VOSTRO UDITO - Portate delle protezioni anti-rumore, se il rumore della pressione dovesse superare gli 85 dB(A). - ESEGUITE UNA CORRETTA MANUTENZIONE -Te- nete ben pulita la pistola a spruzzo, i recipienti delle vernici e gli ugelli. Non pulire utilizzando liquidi in- fi ammabili il cui punto di infi ammabilità sia inferiore ai 32°C. Controllate periodicamente il cavo di ali- mentazione e, nel caso in cui fosse danneggiato, fatelo sostituire da una persona qualifi cata. - FIAMMA NUDA - Non spruzzate mai in prossimità di una fi amma nuda odi una fi ammella di un’apparec- chiatura. SIGARETTA - Non si deve mai fumare durante la ne- bulizzazione. DILUIZIONE - Leggete sempre le raccomandazioni o istruzioni di diluizione della vernice rilasciate dal produttore prima di utilizzare la vernice o qualsiasi altro prodotto.

- STACCATE L’INTERRUTTORE DI ALIMENTAZIONE

- Staccate sempre l’interruttore di alimentazione quando riempite il recipiente di vernice o quando pulite la pistola.

- SPEGNETE L’APPARECCHIO QUANDO NON

SPRUZZATE - Evitare di far funzionare l’apparec- chio per qualsiasi lasso di tempo con la manopola di regolazione del fl usso complètamente chiusa. Non ci riterremo responsabili di eventuali danni provenienti dall’ utilizzo di sostanze inappropriate o di vernici che non sono state diluite correttamente, e di qualsiasi pericolo per la salute proveniente da una mancanza di ventilazio- ne.

• in caso d’interruzione di tensione o di danneggia- mento della spina o del cavo.

• in caso di interruttore difettoso.

• in caso di fumo o di odore d’isolamento bruciato.

ISTRUZIONI PERL ‘USO

PREPARAZIONE B Non utilizzare vernici o rivestimenti murali granulosi, poiché si potrebbe otturare l’ugello di spruzzo. Per ottenere il risultato migliore, è importante che, prima di utilizzare la pistola a spruzzo, si prepari la superfi cie da spruzzare e si diluisca la vernice fi no ad ottenere la giusta viscosità. Assicuratevi sempre che le superfi ci da spruzzare siano pulite e prive di pol- vere, sporcizia e grasso. Assicuratevi di aver coperto le zone che non si vogliono spruzzare, utilizzando un nastro adesivo di buona qualità. La vernice o il liquido da spruzzare deve essere ben miscelato, privo di gru- mi o di altre particelle. Molte sostanze possono essere24

NEBULIZZAZIONE C Riempire il recipiente con la vernice correttamente di- luita e fi ltrata. Collegare la pistola alla presa di alimen- tazione. Orientare la pistola su un pezzo di scarto e premere il grilletto fi no ad ottenere la nebulizzazione della vernice. Regolare il regolatore di fl usso fi no ad ottenere l’erogazione di vernice nebulizzata de- siderata. Girare il regolatore di fl usso in senso orario (B) per ridurre l’erogazione e in senso anti-orario (A) per aumentare l’erogazione. La regolazione del fl usso infl uenzerà la forma della nebulizzazione. Un tipo di nebulizzazione non uniforme concentrerà la vernice al centro dello spruzzo e darà una fi nitura a chiazze. Una buona forma di nebulizzazione darà una distribuzione di vernice uniforme su tutta la superfi cie verniciata.

TECNICHE DI NEBULIZZAZIONE D

Per ottenere il risultato migliore, tenete la vostra pistola allo stesso livello e sempre parallela alla superfi cie. Te- nete l’ugello a 25-30cm dalla superfi cie e nebulizzate in maniera uniforme da una parte all’altra e dal bas- so in alto. Non nebulizzate da un’angolazione, perchè ciò causerà delle sbavature di vernice sulla superfi cie. Utilizzate la pistola con movimenti regolari e costanti. Per verniciare grandi superifi ci, utilizzate una forma di nebulizzazione incrociata come indicato qui sotto.

Non azionare o interrompere mai lo spruzzo mentre si sta puntando alla superfi cie da nebulizzare. Con- trollate sempre la velocità di movimento della pistola. Un movimento rapido sulla superfi cie darà uno strato sottile e un movimento lento darà uno strato spesso. Applicate un solo strato alla volta. Se si ritiene neces- sario applicare uno strato supplementare, assicuratevi di osservare il tempo di asciugatura raccomandato dal produttore prima di applicare un secondo strato. Quan- do nebulizzate su delle piccole superfi ci, regolate l’ero- gazione con un piccolo fl usso. Ciò eviterà di utilizzare troppa vernice e di eseguire una nebulizzazione ecces- siva. Se vi è possibile, evitate di fermarvi e ripartire du- rante la nebulizzazione di un oggetto. Ciò può portare ad un’applicazione insuffi ciente o eccessiva di vernice. Non inclinate mai la pistolaapiùdi45°.

PULIZIA E MANUTENZIONE F

Non dimenticate mai di scollegare l’apparec- chio prima di pulire la pistola nebulizzatrice o il recipiente della vernice. E’ essenziale eseguire una buona pulizia della pistola nebulizzatrice dopo ogni utilizzo. La mancata pulizia causerà un’otturazione e l’apparecchio non funzionerà quando lo riutilizzerete. La garanzia non risponde sulla pulizia di un nebulizzatore che non è stato ben pulito dall’utente. Dopo ogni utilizzo, procedete nel seguente modo:

1. svuotare tutto il materiale rimasto nel recipiente

2. pulire bene il recipiente della vernice con il diluente

che è stato utilizzato.

3. versare una certa quantità di diluente nel recipiente

della vernice e nebulizzare con la pistola fi no alla fuoriuscita dall’ugello di diluente pulito.

4. pulire bene il tubo di aspirazione della vernice e il

relativo fi ltro utilizzando del diluente.

5. pulire il cestino e l’ugello e gettare qualsiasi altro

scarto o vernice rimasta.

6. ribaltare la pistola di nebulizzazione e applicare

qualche goccia d’olio leggero sulle due aperture (F). Questo lubrifi cherà il pistone e il cilindro. Se il vostro nebulizzatore necessita ancora di es- sere pulito all’interno, può rivelarsi necessario di smontarlo completamente. In questo caso, si pro- ceda nel seguente modo :

1. togliere la spina dalla presa.

2. togliere il recipiente della vernice, staccare il tubo

d’aspirazione e il fi ltro.

4. pulire il cilindro (M) e tutti i pezzi accuratamente

5. applicare qualche goccia d’olio leggero su pistone,

Il motore fa un ronzio ma non spruzza o fa una ne- bulizzazione irregolare.

1. Testa rotativa consumata

Sostituire la testa rotativa

2. Il tubo di aspirazione non si trova nella giusta posi-

zione. Risistemare il tubo di aspirazione

3. Il tubo di aspirazione è otturato

Pulire con del diluente

4. L’ugello è otturato

5. Il fi ltro è otturato

Pulire con del diluente

6. La manopola necessita di essere regolata

Regolarla La nebulizzazione non è buona.

1. La regolazione del volume non è corretta

2. La vernice è troppo densa

Verifi care la viscosità della vernice C’è troppa vernice.

1. La pistola non è pulita o lubrifi cata, e il pistone resta

quindi bloccato nel cilindro Smontare la pistola e pulirla con del diluente.

2. C’è troppa vernice.

Regolare il fl usso in senso orario per ridurre la ne- bulizzazione. Due strati sottili sono migliori dì un solo strato più spes- so.

3. Viscosità non suffi ciente

Verifi care la viscosità Il motore è più rumoroso del solito.

1. Il nebulizzatore non è pulito o lubrifi cato, e il pistone

è quindi bloccato nel cilindro Smontare la pistola e pulire con del diluente. Assenza di nebulizzazione, assenza di rumore.

1. Mancanza di elettricità

Verifi care l’alimentazione elettrica. Il rumore di funzionamento è anomalo.

1. La regolazione del fl usso non è corretta

2. Non c’è vernice suffi ciente nel recipiente e quindi

viene aspirata dell’aria Aggiungere della vernice.

3. Non si diluisce come si deve e il materiale non pas-

sa completamente nel tubo di aspirazione. Verifi care il tubo di aspirazione e il livello di viscosi- tà. Aspetto di “buccia d’arancio”.

1. on si sta utilizzando il giusto solvente

Utilizzare il giusto solvente.

2. La pistola è troppo lontana dalla superfìcie

Tenere la pistola più vicina all’oggetto.

3. La vernice è troppo densa

Diluire la vernice. MANUTENZIONE La macchina non deve essere sotto tensione quando si eseguono le operazioni di manu- tenzione alle parti meccaniche. Le macchine della ditta SBM Group sono state conce- pite per funzionare correttamente a lungo con una mi- nima richiesta di manutenzione. Una frequente pulizia e l’uso corretto aumenteranno la longevit della vostra macchina. Pulizia Pulire frequentemente la scocca della macchina con un panno morbido, preferibilmente dopo ogni utilizzo. Le aperture di ventilazione devono essere libere da polvere e sporco. Utilizzare un panno morbido imbevuto di una soluzione di acqua e sapone in caso di sporco ostinato. Non uti- lizzare solventi come benzina, alcool, ammoniaca, ecc. poich risultano dannosi per le parti in plastica. Anomalie In caso si riscontrassero anomalie, per esempio causa- te dall’usura di una parte, contattare il proprio distribu- tore locale SBM Group. Alla fi ne di questo manuale troverete uno schema con le parti di ricambio che possono essere ordinate. AMBIENTE La macchina viene fornita in un imballaggio resisten- te per evitare che essa venga danneggiata durante il trasporto. L’imballaggio costituito di materiali riciclabili laddove possibile e pertanto Vi preghiamo di riciclare tali parti. Vi chiediamo gentilmente di portare le macchi- ne usate che vanno sostituite ad un distributore SBM Group. Quest’ ultimo provveder al loro riciclaggio. GARANZIA Leggere la scheda di garanzia situata alla fi ne del ma- nuale d’uso perle condizioni di garanzia.26

DICHIARAZIONE DI CONFORMITÀ

Dichiaramo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è conforme alle seguenti normative e ai relativi documenti: EN 55014-1:2006; EN 55014-2/A1:2001; EN 61000-3-2:2006; EN 61000- 3/A2:2005 in base alle prescrizioni delle direttive 2006/42/СEE, 2006/95/СEE, 2004/108/СEE. RUMOROSITÀ/VIBRAZIONE Misurato in conformità al EN 60 745 il livello di pressione acustica di questo utensile è <86,7 dB(A) ed il livello di potenza acustica è <99,7 dB(A) (deviazione standard: 3 dB), e la vi- brazione è <9,7 m/s

DELL’AMBIENTE Gli apparecchi elettrici vecchi sono materiali pregiati, non rientra- no nei normali rifiuti domestici! Preghiamo quindi i gentili clienti di contribuire alla salvaguardia dell’ambiente e delle risorse e di consegnare il presente apparecchio ai centri di raccolta compe- tenti, qualora siano presenti sul territorio.
