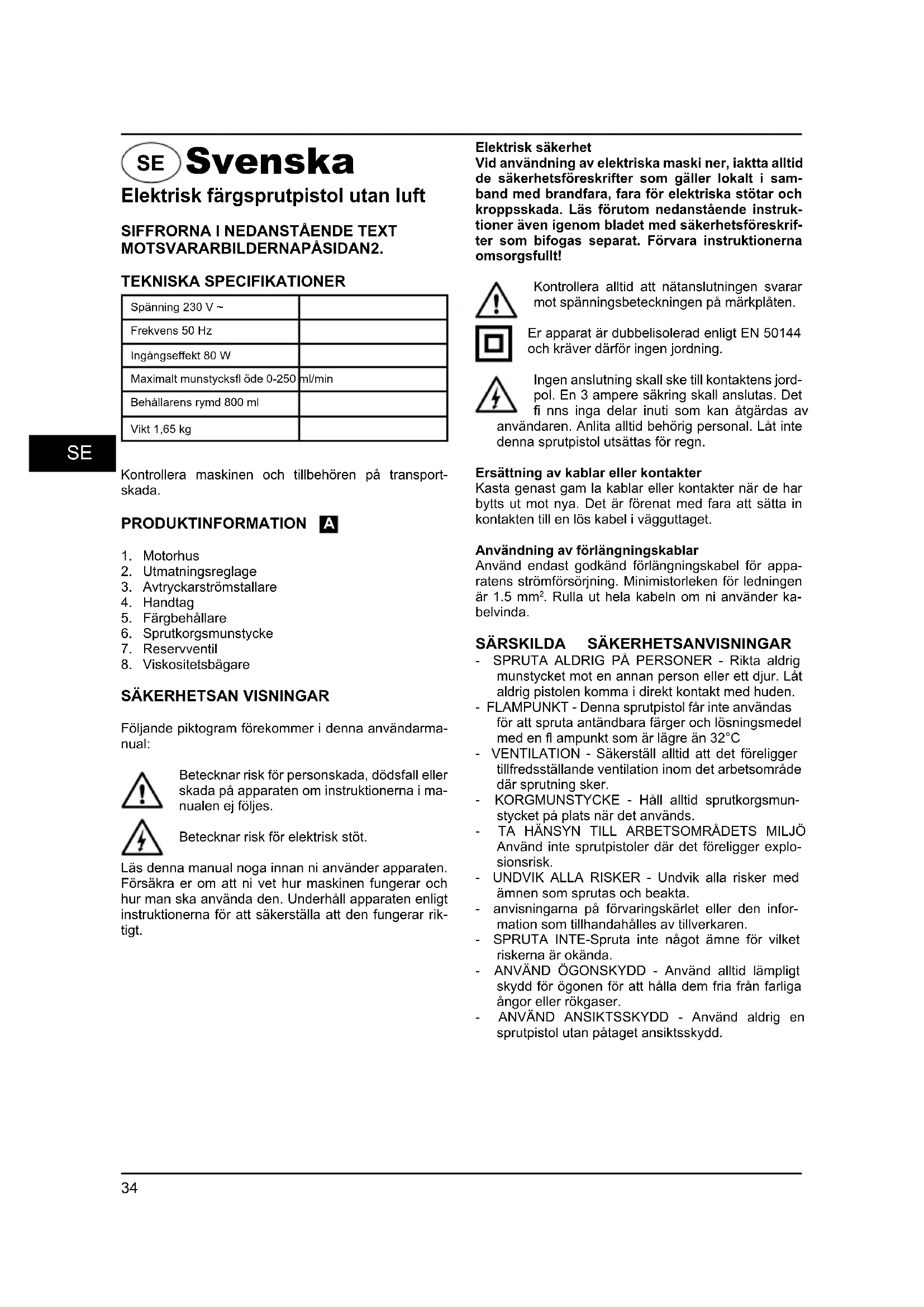

BRUKSANVISNING DSG80N Defort

Elektrisk färgsprutpistol utan luft

Spanning 230 V ~
Frekvens 50 Hz
Ingångseffekt 80 W
Maximalt munstycksfl öde 0-250	ml/min
Behçarens rymd 800 ml
Vikt 1,65 kg

SE

Kontrolera maskinen och tillbehören på transportskada.

PRODUKTINFORMATION

1. Motorhus
2. Utmatningsreglage
3. Avtryckarstromstellare
4. Handtag
5. Färgbehällare
6. Sprutkorgsmunstycke
7. Reserventil
8. Viskositetsbägare

SÄKERHETSAN VISNINGAR

Följande piktogram forekomm er denna anvandarmanual:

Betecknar risk for personskada, dödsfall aller skada på apparaten om instruktionerna i manualen ej foljes.

Betecknar risk for elektrisk stot.

Läs denna manual noga innan ni använder apparaten. Forsäkra er om att ni vet hur maskinen fungerar och hur man ska använda den. Underhall apparaten enlicht instruktionerna for att sakerställa att den fungerar riktigt.

Elektrisk sakerhet

Vid användning av elektriska maski ner, iakta alltid de sakerhetsföreskrifter som gäller lokalt i samband med brandfara, fara for elektriska stötar och kroppsskada. Läs forutom nedanstäende instruk-tioner även igenom bladet med sakerhetsföreskrifter som bifogas separat. Förvara instruktionerna omsorgsfullt!

Kontrolera alltid att natanslutningen svarar mot spanningsbeteckningen på markplaten.

Er apparat ar dubbelisolerad enligt EN 50144 och kraver dafor ingen jordning.

Ingen anslutning skall ske till kontaktens jordpol. En 3 ampere sakring skall anslutas.Det fi nns inga delar inuti som kan atgardas avandaren.Anlita alltid behorig personal.Lat inte na sprutpistol utsattas for regn.

Ersättning av kablar eller kontakter

Kasta genast gam la kablar eller kontakter nar de har bytts ut motnya. Det ar forenat med fara att satta in kontakten till en los kabel i vagguttaget.

Användning av förlängningskablar

Använd endast godkänd forlängningskabel für apparatens stromforsörjning. Minimistorleken for ledningen ar 1.5 mm². Rulla ut hela kabeln om ni använder kabelvinda.

SÄRSKILDA SÄKERHETSANVISNINGAR

• SPRUTA ALDRIG PÄ PERSONER - Rikta aldrig munstycket mot en annan person aller ett djur. Lät aldrig pistolen komma i direkt kontakt med huden.
• FLAMPUNKT - Denna sprutpistol fär inte användas for att spruta antändbara färger och Lossningsmedel med en fl ampunkt som ar ägre an 32^
• VENTILATION - Sakerställ alltid att det foreligger tillfredsställande ventilation inom det arbetsområde)där sprutting sker.
• KORGMUNSTYCKE - Hall alltid sprutkorgsmun-stycket pa plats nar det anvands.
• TA HÄNSYN TILL ARBETSOMRÄDETS MILJÖ Använd inte sprutpistoler)där det foreligger explosionsrisk.
• UNDVIK ALLA RISKER - Undvik alla risker med ämnen som sprutas och beakta.
• anvisingarna på forvaringskarlet aller den information som tillhandahalles av tilverkaren.
• SPRUTA INTE-Spruta inte nagot ämne für vilket riskerna ar okända.
• ANVÄND ÖGONSKYDD - Använd alltid lampligt skydd for ögonen für att hälla dem fria frän farliga angor eller rökgaser.

• ANVÄND ANSIKTSSKYDD - Använd aldrig en sprutpistolutan pātaget ansiktsskydd.

• SKYDDA ÖRÖNEN - Använd skydd für örønen om ljudnivān overstiger 85 dB(A).

• UNDERHÄLL DINA VERKTYG - Hall din sprutpi-stol, färgbehällare och munstycken rena. Rengör inte med antändbara vātskor med en fl ampunkt som ar lagre an 32^ C.

Kontrollera elsladden regelbundet och lát behörig person byta ut den vid skada.

• ÖPPEN ELD - Spruta aldrig nara öppen eld ell er tänd-laga for nāgon anordning.
• RÖKNINC-Rok aldrig nár du sprutar.
• FORTUNNING - Lös alltid fängtillverkarens rekommendationer for fortunning eller instruktioner fore användningen av farg aller anda amnen.
• STÄNG AV STRÖMTILLFÖRSELN- Stäng alltid av strömtillförseln nar ni fyller färgbehällaren eller ren-gör sprutpistolen.
  STÄNG AV APPARATEN NÄR NI INTE SPRUTAR Lát inte apparaten gå med stromreglaget helt stängt under en langre tid.

Vi atager oss inget ansvar for skador som orskats genom anvandning av olampliga amnen aller farger som inte har fortunnats korsamt alla halsorisker som uppstar till foljd avpå lamplig ventilation.

STANNA OMEDELBART MASKINEN NÄR:

1. Maskinen tenderar att overhettas.
2. Elkabel aller kontakter uppvisar nagon som helst defekt, t ex skadad isolering.
3. Strömbrytnen inte fungerar som den ska.
4. Rökig aller daliq lukt indikerar brandisolering.

INSTRUKTIONER FÖR ANVÄNDNING

FÖRBEREDELSSE B

Använd inte texturväggfärger aller bestrykningsmedel aftersom de blockerar munstycket

For att fä bösta resultat ar det viktigt att ni forbereder den yta som ska besprutas och fortunnar färgen till korrekt viskositet, innan ni böjar använda sprutpistolen. Forsakra er alltid om att de ytor som skall besprutas ar rena frän damm, smuts och fett. Kontrollera an ni har maskerat med högvalitativ maskeringtape de ytor som inte skall besprutas. Den färg eller vatska som skall sprutas skall vara vil blandad och fri frän klumpar aller andra partiklar. Mänga ämnen kan sprutas med.Var sprutpistol, men kontrollera tilverkarens rekommendationer innan ni koper färg.

FORTUNNING

Kom alltid ihag att stanga av strömtillforseln innan fargbehällaren fyll med det ämne som skall sprutas.

De fl esta färger levereras fardiga for applicering med pensel och maste fortunnas innan de ar lampliga for besprutning. Folj tillverkarens anvisninger om fortun- ning av färgen nar den anvands med en sprutpistol. Viskositetsbågaren hjälper er att faststalla den ratta viskositeten pa färgen som skall anvandas. For att faststalla den ratta viskositeten fyll bågaren till kanten med farg. Mat den tid det tar for bågaren att tommas i behaI-laren. Tabellen nedan visar rekommenderade tider for olika typer av amnen:

Plast & latexfãrg 24-28 sekunder
Vattenbaserad fãrg 20-25 sekunder
Grundfãrger	24-28
Fernissor 20-25 sekunder
Oljebaserade fãrger 18-22 sekunder
Lackfãrger	18-22 sekunder
Aluminiumfãrger 22-25 sekunder
Bilunderredsmassa	25-35 sekunder
Trägrundlacker	28-35 sekunder
Träkonserveringsmedel	Förtunning kravs ej
Trälasryrer	Förtunning kravs ej

Om färgen tar langre tid an den rekommenderade tiden, dá kravs fortunning. Blanda en liters kvantitet med lamplig fortunnare ochGOR viskositetstestet tills den ratta viskositeten uppnas. Vissa sprutamnen innehaller partiklar och klumpar. Dessa amnen skall filtreras innan de halls i fargbehällaren.

SPRUTNING

Fyll färgbehällaren med korrekt förtunnad och fi litrarad färg. Anslut sprutpistolen till elnätet. Rikta sprutpistolen mot att stycke avfallsmaterial och tryck in avtryckaren tills färgen sprutar. Reglera utmatningen ② tills erforderlig mangd färg sprutar. Vrid utmatningsreglaget medurs (B) for att minska fl odet och moturs (A) for att öka flodet. Justering av utmatningsreglaget paverkar sprutmönstret. Ett klent sprutmöster koncentrarar färgen i mitten av sprutan och ger en fläckig finish. Ett bra sprutmönster ger jämnt fordelad färg over monstret.

SPRUTTEKNIKER D

For att erhalla det basta resultatet häll er sprutpistol vagratt och parallellt med ytan hela tiden. Hall munstychet 25 - 30 cm frän ytan och spruta jämnt frän sida till sida eller upp och ner. Spruta inte i vinkel eftersom detta medfor att farg rinner på ytan. Gor lugna och jämna tag. När stora ytor besprutas tillgrip ett korsande sprutmönster enlgit bilden.

E

Starta eller stanna aldrig sprutpistolen nar den ar riktad motytan som skall besprutas. Se till att sprutpistolens med jamm hastigkeit. Hog hastigkeit over ytan gerett sunt lager och lag hastigkeit gerett tjockt lager. Appliceraettlager per gang. Omettytterligare lager behovs teillatt ni foljer tillverkarens rekommenderade torkningstid innan det andra lagret pafors. Nar smy tor besprutas, stall utmatningsreglaget i snalt lage.Detta undviker anvandning av for mycket farg och forhindrar oversprutnng. Undvik om mojlgitt att stoppa och starta under sprutnng paett foremal. Detta kan leda till att for mycket aller for lite farg appliceras. Luta inte sprutpistolen mer an 45^

RENGÖRING OCH UNDERHÄLL F

Kom ihag att alltid stäng&av apparaten fran elnätet innan sprutpistolen eller fargbehalla-ren rengores.

Det ar viktigt att sprutpistol rengorens noggrant after varje anvandning. Om detta inte sker uppstar nastan oundvikligen stopp och apparaten fungerar inte vid.nasta tillfalle! Garantin tacker inte rengoring av sprutpistol som anvandaren inte har rengjort noggrant.

Följande atgärder maste vidtagas after varje användning:

1. Töm behällaren på allt Återstående material.
2. Rengör behällaren grundligt med den fortunnare som har använts.
3. Hallite fortunnare i behallaren och spruta genom sprutpistolen tills endast ren
   fortunningkommenutfran munstycket.
4. Rengör noggrant fargupptagningsröret och filtret med fortunning.

5. Rengör korgen och munstycket och avlagsna alla andra Återstäende fororeningar eller farg.

6. Vänd sprutpistolen upp och ned och tillfor nagra droppar tunn olja i de två oppningarna (F). Detta smörjer kolven och cylindern.

Om er sprutpistol kräver extra inre rengöring,är det nödvändigt att demontera den. Dá skall foljande átgárder vidtagas:

1. Avlagsna kontakten fran elsockeln.
2. Avlagsna fargbehällaren, ta upp pipen och fi Itret.
3. Lossgor munstycket (H), ventilen (J), kolven(K) och fjaden (L).
4. Rengör cylindern (M) och alla delar med进展情况medel.
5. Tillsatt nagra droppar latt olja pa kolven, fjaden och cylindern.
6. Satt ihop sprutpistolen.

FELAVHJÄLPNING

Motorn l Juder men sprutar inte aller oregelbundet.

1. Utslitten virvelplatta
   Ersatt virvelplatta
2. Upptagningsroret star in i ratt lage Sott upptagningsroret i ratt lage
3. Blockerat upptagningsr Rengor med fortunnare
4. Blockerat munstycke Rengor munstycket
5. Blockerat filter Rengör med fortunnare
6. Kontrollreglaget behöver justering Justera

Finforderungen ar inte bra

1. Volymjusteringen ar inte korrekt. Justera
2. Färgen ar für tjock Kontrollera fargens viskositet

För mycket färg

1. Sprutpistolen ar inte ren ell er smord, vilket medfor att kolven fastnar i cylindern Demontera sprutpistolen och rengor med fortun- ning

2. Förmycketfäng

Reglera volymen medurs for att minska fl odet Tva tunna fargskikt ar batre an ett tjockt skikt

1. Viskositeten ar for lag.

Kontrollera viskositeten

Motorludet ar högre an normalt

1. Sprutpistolen ar inte ren erler smord, vilket medfor att kolven fastnar i cylindern.

Ingensprutting, inget lijud

1. Ingen elektricitet Kontrollera strömtilförseln.

Ljudet vid användning inte bra

1. För lågt flode Justera

2. Inte tillräckligt med farg i behällaren med foljd att luft sugs in.

Fyll pafarg.

1. Inte tillfredsstallande fi nfordeling ellr passarer ej uptagningsroret fullstandigt. Kontrolera uptagningsroret och viskositetsnivan

"Apelsinskal" für mycket dimbildning

1. Felaktigt losningsmedel anvands Anvand lampligt losningsmedel
2. Sprutpistol en for langt fran ytan Hail sprutpistolen narnare foremalet
3. Färgen ar for tjock Fortunna färgen

UNDERHÄLL

Tillse att maskinen inte ar spanningsforande纳税urdertiallsarbeten utfors pa de mekaniska delarna.

SBM Group maskiner har konstruerats for att under lang tid fungera problemfritt med ett minimalt unterhall. Genom att regelbundet rengora maskinen och hantera den pa ratt satt bidrar du till en lang livslangd fordin maskin.

Rengöring

Rengör maskinhöljet regelbundet med en mjuk duk, foretrádesvis etter varje användning. Tillse att ventilations-springorna ár fria frán damm och smuts. Använd en mjuk duk fuktad med tvålvatten vid svársmuts. Använd inga losningsmedel som bensin, alkohol, ammoniak etc. Sādana amnen skadar plastdelarna.

Driftstörningar

Om en driftstörning uppträder till exempl till följd av att en del har blivit sliten, kontakta dän lokala SBM Group-Äterförsäljare.

Längstbakidennabruksanvisningfinnsenritningmed de delarsomkanfterbestallas.

MILJÖ

For att undvika transportskador levereras maskinen i en sa stadig forpackning som mojligt. Forpackningen har sa langt det ar mojligt tillverkats av atervinningsbart material. Ta darrfor tillvara mojlighen at atervinna forpackningen. Aterlamna gamla maskiner till din lokala SBM Group-aterforsaljare nar du byter ut dem. Därkommen maskinen att tas om hand pa ett miljovanligt satt.

GARANTI

Garantivillkoren framgår av det separat bifogade garantikortet.

Norsk

Vi intygar och ansvarar for, att denna produkt overensstämmer med foljande norm och Dokument: EN 55014-1:2006; EN 55014-2/A1:2001; EN 61000-3-2:2006; EN 61000-3/A2:2005 enl. bestammelser och riktlinjerna 2006/42/EWG, 2006/95/EWG, 2004/108/EWG.

LJUD/VIBRATION Ljudtrycksnivan som uppmatts en-ligt EN 60 745 ar pa denna maskin < 86,7 dB(A) och ljudefeffektnivan ar < 99,7 dB(A standard deviation:3 dB), och vibration ar < 9,7m / s^2 hand-arm metod).

NO SAMSVARSERKLÄERING

Vi erklærer at det er under vart ansvar at dette produkt er i samsvar med folgende standarder eller standard-dokumenter: EN 55014-1:2006; EN 55014-2/A1:2001; EN 61000-3-2:2006; EN 61000-3/A2:2005 i samsvar med reguleringer 2006/42/EØF, 2006/95/EØF, 2004/108/EØF.

STØY/VIBRASJON Malt ifolge EN 60 745 er lydtrykknivæt av dette verktøyet <86,7 dB(A) og lydstyrkenivæt <99,7 dB(A) (standard deviasjon: 3 dB), og vibrasjonsnivæt <9,7 m/s² (hand-arm metode).

FI TODISTUS STANDARDINMUKAISUUDESTA CC

Elektriska verktyg, tillbehör och Förpackning fär inte kastas i hushállssoporna (gäller endast EU-länder). Enligt direktvet 2002/96/EG som avser ädre elektrisk och elektronisk utrusting och dess tillampning,enlig nationell lagstiftning sca uttjäna elektriska verktyg sorteras separat och lämnas till miljövänlig atervinning.
