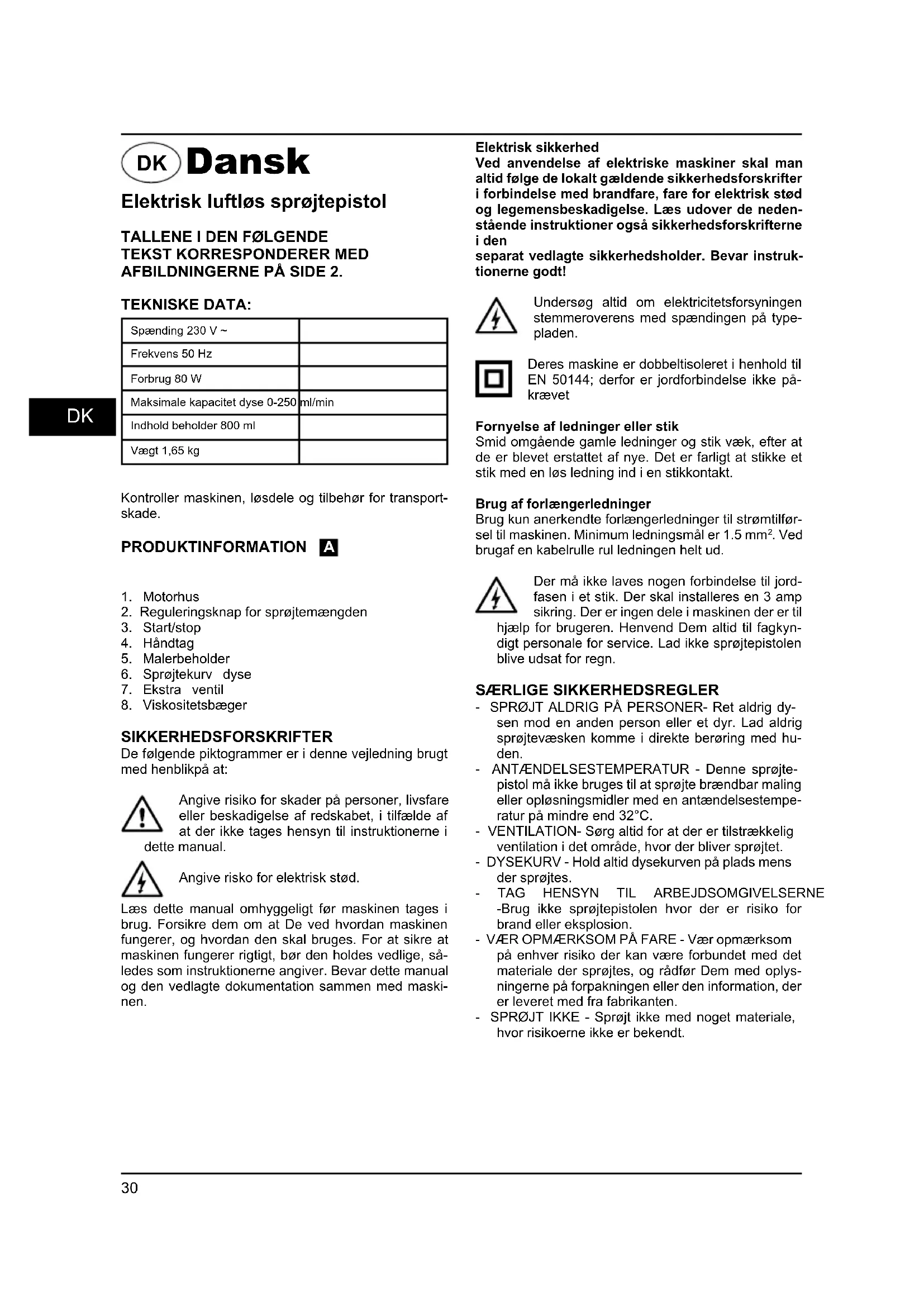

BRUGSANVISNING DSG80N Defort

Elektrisk luftløs sprøjtepistol

TALLENI DEN FOLGENDE TEKST KORRESPONDERER MED AFBILDNINGERNE PÅ SIDE 2.

TEKNISKE DATA:

Spaending 230 V ~
Frekvens 50 Hz
Forbrug 80 W
Maksimale kapacitet dyse 0-250	ml/min
Indhold beholder 800 ml
Vægt 1,65 kg

1. Motorhus
2. Reguleringsknap for sprøjtemængden
3. Start/stop
4. Handtag
5. Malerbeholder
6. Sprojtekurv dyse
7. Ekstra ventil
8. Viskositetsbæger

SIKKERHEDSFORSKRIFTER

De følgende piktogrammer er i dette vegjledning brugt med henblikpå at:

Angive risiko for skader på personer, livsfare eller beskadigelse af redskabet, i tilfælde af at der ikke tages hensyn til instruktionerne i manual.

Angive risko for elektrisk stød.

Læs dette manual omhyggeligt før maskinen tages i brug. Forsikre dem om at De ved hvordan maskinen fungerer, og hvordan den skal bruges. For at sikre at maskinen fungerer rigtigt, bør den holdes vedlige, áledes som instruktionerne angiver. Bevar dette manual og den vedlagte dokumentation sammen med maskinen.

Elektrisk sikkerhed

Ved anvendelse af elektriske maskiner skal man altid ffolge de lokalt gaeldende sikkerhedsforskrifter i forbindelse med brandfare, fare for elektrisk stod og legemensbeskadigelse. Læs udover de nedenstaende instruktioner øgsa sikkerhedsforskrifterne i den

separat vedlauge sikkerhedsholder. Bevar instruk-tionerne godt!

Undersøg altid om elektricitetsforsyningen stemmeroverens med spændingen på typepladen.

Deres maskine er dobbeltisoleret i henhold til EN 50144; derfor er jord forbindelse ikke pa-krævet

Fornyelse af ledninger aller stik

Smid omgaende gamle ledninger og stik væk, after at de er blevet erstattet af nye. Det er farligt at stikke et stik med en Iøs ledning ind i en stikkontakt.

Brug af forlangerledninger

Brug kun anerkendte forlaengerledninger til strømtilforsel til maskinen. Minimum ledningsmal er 1.5mm^2 . Vedbrugaf en kabelrulle rul ledningen halt ud.

Der ma upscale laves nogen forbindelse til jordfasen i et stik. Der skal installeres en 3 amp sikring. Der er ingen dele imaskinen der er til

hjaelp for brugeren. Henvend Dem altid til fagkyn-digit personale for service. Lad ikke sprejtepistolen blive udsat for regn.

SAERLIGE SIKKERHEDSREGLER

• SPRØJT ALDRIG PÅ PERSONER- Ret aldrig dysen mod en,anden person erer et dyr. Lad aldrig sprøjtevæsken komme i direkte berøring med huden.
• ANTÄENDELSSESTEMPERATUR - Denne sprejte-pistol mägressive bruges til at sprejte brændbar malingEller oplosningsmidler med en antændelsestemperatur pā minde end 32^
• VENTILATION-Sorg altid for at der er tilstrækkelig ventilation i det omrade, hvor der bliver sprejitet.
• DYSEKURV - Hold altid dysekurven pól plads mens der sprejtes.
• TAG HENSYN TIL ARBEJDSOMGIVELSERNE -Brug ici sprjtepistolen hvor der er risiko for brand eller eksplosion.
• VÆR OPMÆRKKSOM PÁ FARE - Vær opmaerksom på enchver risiko der kan være forbundet med det materiale der sprøjtes, og rändfor Dem med oplysningerne på forpakningen ellen den information, der er leveret med fra fabrikanten.

• SPRØJT IKKE - Sprøjt ikke med noget materiale, hvør risikoorne ikke erbekendt.

• BRUG ØJENBESKYTTELSE - Brug altid passende øjenbeskyttelse for at holde skadelige dampe borte fra øjnene.

• B/ER EN MASKE - brug aldrig en sprjtepistol Eden at De bærer en sikkerhedsmaske.
• BESKYT DERES ØRER - Bær høreværn hvis lydtrykkerkommen over 85dB(A).
  HOLD DERES REDSKABER VEDLIG - Hold Deres sprojtepistol, malerbeholder og dyser rene. Rens dem ikke med brændbare væsker demed en antændelsestemperatur på mindre end 32^ . Undersøg periodisk strømtilforslen og lad den udskifte af en fagkyndig person i tilfaelde af at den er beskadiget. ABEN ILD - Sprøjt aldrig i nærheden af aben ild eller antændingsfl amme.
• RYGNING-Ryg aldrig under sprojtningen.
• FORTYNDER - Læs altid malerfabrikantens forslag eller anvisninger om fortynding før brugen af maling ellerandre materialer.
• SLÁ STRÖMMEN FRA - Sla altid strommen fra nár De fylder malerbeholderen ell erngør sprøjtepi-stolen.
  SLUK PISTOLEN NAR DEN IKKE ER I BRUG Undga at lade pistolen vare sat til at kore med reguleringsknappen for sprjtemaengden fuldstændigt lukket i kortere ellangere tid.

Vi pātager os intet ansvar for skade forarsaget af brug af materialer, der/DDke var egnede til sprjtepistol, ell er maling der/DDke har

værét tyndet korrekt, eller nogen som helst helbredsskader, der er opstaet som et resultat af for)darlig ventilation.

SLUK SPRJTEPISTOLEN OMGÄENDE I TILFÄELDE AF:

• Uregelmaessigheder i stikket til den strømforende ledning, og den strømforende ledning selv, aller skader på den strømforende ledning
  Defekt afbryder
• Røg eller lugtaf brændt isolationsmateriaile.

VEJLEDNING OM BRUGEN

FORBEREDELS

Brug不解 struktur vægmaling erler -daekfarve da dette vil tilstoppe dysen.

For at opná de bedste resultanter er det vigtigt at De praeparerer den overfl ade der skal sprojtes og fortyn der malingen til den har den rette viskositet. For De gär i gang med sprojtepistolen. Sorg altid for at den overfl ade, der skal sprojtes, er fri for stov, snavs og fedt Sorg for at afdække de omrader, der icke skal sprojtes, med en god afdækningstape. Den maling, der skal sprojtes, skal vare fuldstendigt blandet og vare fri for klumper og andre partikler. Mange flydende masser kan sprojtes med Deres sprojtepistol, med undersog altid fabrikantens anbefalinger,for De kober maling.

FORTYNDING C

Husk altid at afbryde stromforbindelsen for De fylder malerbeholderen med det materiale der skal sprejtes.

De fl este malinger bliver leverede klar til at stryges pa med pensel og skal derfor fortyndes før de er egnede til sprojting. Følg fabrikantens anvisninger for fortynding af malingen til brugi en sprjtepistol. Viskositets bægeret vil vare en hjælp til at afgore den rette viskositet af den maling, der skal bruges. For at male viskositeten skal De fylde bægeret til randen med maling. Tag tid pa hvor, lang tid det tager for al malingen at Ibe tilbage ned i dassen. Tabellen herunder viser den anbefalede tid for forskellige typer af materialer.

Plastik-/latexmaling 24-28 sekunder
Vandbaseret maling 20-25 sekunder
Grundmaling 24-25 sekunder
Fernis 20-25 sekunder
Oliebaseret maling 18-22 sekunder
Lak/emaljer 18-22 sekunder
Aluminium maling	22-25 sekunder
Grunder til biler	25-35sekunder
Grunder til træ	28-35 sekunder
Træimprægninger	Ingen fortynding påkrævet
Træbejdse	Ingen fortynding påkrævet

Hvis det tager malingen længere en den anbefalede tid at Ibe tilbage i dassen, skal den fortyndes yderligere. Bland en lille mængde med den passende fortynder og brug viskositets proven indtil den rette viskositet er opnæt. Nogen materialer, der er egnede til sprøjting, indeholder partikler og klumper. Disse materialer skal fi Itreres for de bliverfyldt pa malerbeholderen.

SPRØJTNING C

Fyld malerbeholderen med den korrekt fortyndede og fi Itrerede maling. Sæt sprjtepistolens strømforsyning til. Ret sprjtepistolen mod en rest af materiale og tryk pa startknappen indtil malingen begynder at sprjte ud. Juster sprjtemaengden ② indtil stralen fär den onskede fylde af maling. Drei reguleringsknappen for sprjtemaengden mod hójure (B) for at reducere maengden og mod venstre (A) for at oge maengden af maling. Indstillingen af sprjtemaengden vil have indfl ydelse pa sprjtemonstret. Et darligt sprjtemonster vil koncentrere malingen i midten af stralen og gore det færlige resultat skjoldet Et godt sprjtemonster vil give en jævn forde-lingaf malingi—hele monstret

SPRØJTETEKNIKKER

For at opná de bedste resultater, skal De holde sprojte-pistolen ret og parallel med overfl aden hele tiden. Hold dysen 25 - 30 cm fra overfl aden og sprojt jævnt fra side til side og op og ned. Sprojt ikke fra en skrå vinkel, da dette vil fã malingen til at lobe pa overfl aden. Brug blnde og jævne bevgelser. Nár der sprojtes større omrader, er det bedst at arbejde pa kryds og tværs som vist pa tegningen.

E

Start og stop aldrig sprejtepistolen mens De retter den mod den overfl ade der skal sprejtes. Bevag sprejtepistolen med en jævn kontrolleret hastighed. Hurtige bevægelser vil give et tyndt lag maling mens langsomme bevægelser vil give et tykt lag maling. Pafør et lag maling ad gangen. Hvis det er nødvendigt med endnu et lag, vær da opmaerkoms pa fabrikantens anbefaledet torretid, for De pafører det andet lag maling. Nár der sprejtes små områder, skal sprejtemængden holdes pa en lav indstilling. Pa dette man undgå bruge for meget maling og forekommen oversprjtning. Hvor det er muligt, undgå at starte og stoppe mens der sprejtes pa en genstand. Det kan føre til at der sprejtes for meget eller nikke nok maling pa genstanden. Vip ikke sprejtepistolenmere end 45^

RENGØRING OG VEDLIGEHOLD

Det er vigtigt at sprojtepistolen bliver rengjort grundigt after hver gang den har vaeret i brug. Sker det jakke vil det med næsten med sikkerhed resultere i tilstopning og den vil ikke fungere næste gang De vil at bruge den! Garantien dækker ikke rengøring af en sprojtepistol der/DDke har vaeret ordentligt rengjortaf brugeren.

De folgende handlinger skal udfores hvver gang lige after brugen.

1. Tøm beholderen for at tiloversbleven materiale
2. Rengör beholderen grundigt med den fortynder der blev brugt.
3. Hæld noget fortynder i beholderen og sprøjt grund-digt indtil kun ren fortynderkommen ud af dysen.
4. Rengør røret til opsugningen af maling og fi Iteret grundigt med fortynder.
5. Rengør kurven og dysen og fjern malingen aller an den urenhed der stadig matte vare.
6. Vend sprröjtepistolen på hovedet og dryp nogle fä dráber let olie i de to huller (F). Det vil smøre stemplet og cylinderten.

Hvis Deres sprjtepistol skulle kræve ekstra indvendig rengøring kan det blive nødvendigt at skille den ad. Hvis det er tilfældet skal De gå frem som beskrevet herunder

1. Fjern stikketfra strømforsyningen
2. Fjern malerbeholderen, opsugningsrøret og fi Iter.
3. Skil dysen (H),ventil(J),stempel(K),ogfjeder(L).
4. Rens cylinderen (M) og alle dele grundigt med et opløsningsmiddel.
5. Dryp nogle fá dráber let smøreolie på stempel, fjeder og cylinder.
6. Saml sprjtepistolen igen.

FEJLFINDING

Motoren summer men sprjter ujaevnt aller slet.
ikke.

1. Slidt svirvelhoved Skift svirvelhovedet ud
2. Opsugningsrøret sidder ikke i den rette position. Sæt opsugningsrøret på plads.
3. Tilstoppet opsugningsrør. Rengør med fortynder.
4. Tilstoppet dyse. Rengor dysen.
5. Tilstoppet fi Iter. Rens med fortynder.
6. Reguleringsknap traenger til justering. juster den.

Forstovning er/DD

1. Maengdereguleringen er/DDke korrekt. Juster den.
2. Malingen er for tyk. Undersg malingens viskositet

For meget maling.

1. Spröjtepistolen er/DDre ren, eller icke smurt med det resultat at stemplet sidder fast i cylinderten.
   Skil sprjtepistol ad og rens med fortynder.
2. For meget maling. Juster maengden ved at dreje mod hore for at reducere sprjtemaengden. To tynde lag er bedre end et tykt lag.
3. Viskositeten er for lille. Undersog viskositeten.

Motoren stojer mere end normalt.

1. Spröjtepistolen er/DDre ren, eller/DDre smurt med det resultat at stemplet sidder fast i cylinderten.

Skil sprjtepistolen ad ogrens med fortynder.

Ingen sprojtning og ingen lyd

1. Ingen elektricitet. Undersog strormforsyningen.

Arbejdsstjengg lyder icke rigtic.

1. Darlig indstilling af sprjtemaengde Indstiligen.
2. Ikke nok maling i beholderen hvilket resulterer i at luft bliver suget ind. Fyld beholderen op igen.
3. Malingen/DDKEFORTYNDETKORREKTellerkommherikke heltigennemopsugningsroret.

Undersøg opsugningsrøret og viskositetsniveauaet

Overveldende tagedannelse.

1. Der er brugt forkertfortynder. Brug den rette fortynder.
2. Sprøjtepistolen bliver holdt for langt fra overfl aden. Hold sprøjtepistolen tættere pa de sprøjtede objekt.
3. Malingen erfortyk.
   Fortynd malingen.

VEDLIGEHOLDELS

Sorg for at maskinen ikke strå under strøm, nar der udføres vedligeholdelsesarbejder pa mekanikken.

Maskinerne fra SBM Group er udviklet til at fungere Laenge.uden problemer med et minimum af vedligeholdelse. Ved at rengore maskinen regelmaessigt og behandle den korrekt, bidderr De til en laengere levetid for maskinen.

Rengoring

Rengor regelmaessigt maskinkappen med en blod klud, helst after hvert brug. Sorg for at ventilationshul-llerne er fri for stv og snavs.

Brug en blod klud, der er vaedet i saebevand til at fjerne hardnakket snavs. Brug ingen oplosningsmidler, sa som benzin, alcohol, ammoniak, osv. Den slags stoffer beskadiger kunststofdelene.

Fejl

Kontakt Deres SBM Group-forhandler, hvis der opstär fejl som følg af slitage af en del. Bagerst i dette brugsanvising fi nder De en reservedelstegnning med de resolvedele, der kan bestilles.

MILJ0

For at undgå transportbeskadigelse leveres maskinen i en solid emballage. Emballagen er sá vikt muligt lavet af genbrugsmaterialie. Genbrug derfor emballagen. Nár de udskifter Deres maskinen bør De tage denGAME maskine med til Deres lokale SBM Group-forhandler. Der vil maskinen blive bearobjdet pa miljøvenlig vis.

GARANTI

Laes det separat vedlagte garantikort for garantibetin-gelserne.

SE Svenska

Ta godt vare på instruksene!

Du ma straks kaste gamle ledninger erer plugger nár du har skifte t ut disse med nye. Det kan vare farlig a sette inn et stopsel med Ios ledning i stikkontakten.

Bruke skjoteledninger

Garantibetingelsene er Å fi nne på det vedlagte garantikortet.

Suomi

STØJ/VIBRATION Måles after EN 60 745 er lydtrykniveau af dette værktøj <86,7 dB(A) og lydeffektiveau <99,7 dB(A) (standard deviation: 3 dB), og vibrationsniveauuet <9,7 m/s² (hand-arm metoden).

Product management

V. Nosik

SBM group GmbH

Kurfurstendamm 21

STØJ/VIBRATION MÁles after EN 60 745 er lydtrykniveau af dette værktøj <86,7 dB(A) og lydeffektiveau <99,7 dB(A) (standard deviation: 3 dB), og vibrationsniveauet <9,7 m/s² (hand-arm metoden).

CZ STRVZUJICI PROHLASENl

Potvrzujeme na odpovednost, ze tento vyrobek odpopvida nasledujicim normam nebo normativnim podkladum: EN 55014-1:2006; EN 55014-2/A1:2001; EN 61000-3-2:2006; EN 61000-3/A2:2005 podle uzhanoveni smernic 73/23/EWG, 2006/42/EWG, 2006/95/EWG, 2004/108/EWG.

HLUCNOSTI/VIBRACI Mero n o ple EN 60 745 cini tlak hlukové vny tohoto pristoje < 86,7 dB(A) a davka hlucnosti < 99,7 dB(A) (standardni odchylka:3 dB),a vibraci < 9,7m / s^2 metoda ruka-paze).

SK IZJAVA O USKLADENOSTI

Pod punom odgovornoscu izjavljujemo da je ovaj proizvod usklaeden sa sledecim standardima ili standardizovanim dokumentima: EN 55014-1:2006; EN 55014-2/A1:2001; EN 61000-3-2:2006; EN 61000-3/A2:2005 u skladu sa odredbama smernica 2006/42/ EEC, 2006/95/EEC, 2004/108/EEC.

BUKA/VIBRACJE Mereno u skladu sa EN 60 745, nivo pritiska zvuka ovog alata iznosi < 86,7 dB(A), a jacina zvuka < 99,7 dB(A) normalno odstupanje:3 dB), a vibracija < 9,7m / s^2 mereno metodom na saci-ruci).

HU HASONLOSAGI NYILATKOZAT CC

Kasserede elektriske apparater indeholder materiale, der kan genbruges, og ber derfor aldrig smides væk som almineligt affald. Nar dette apparat skal kasseres, vil vi derfor opfordre Dem til at aflevere det paat egnet opsamlingssted, hvis et sadant findes, og saledes vaere med til at bevare ressourcer og beskytte miljoet.
