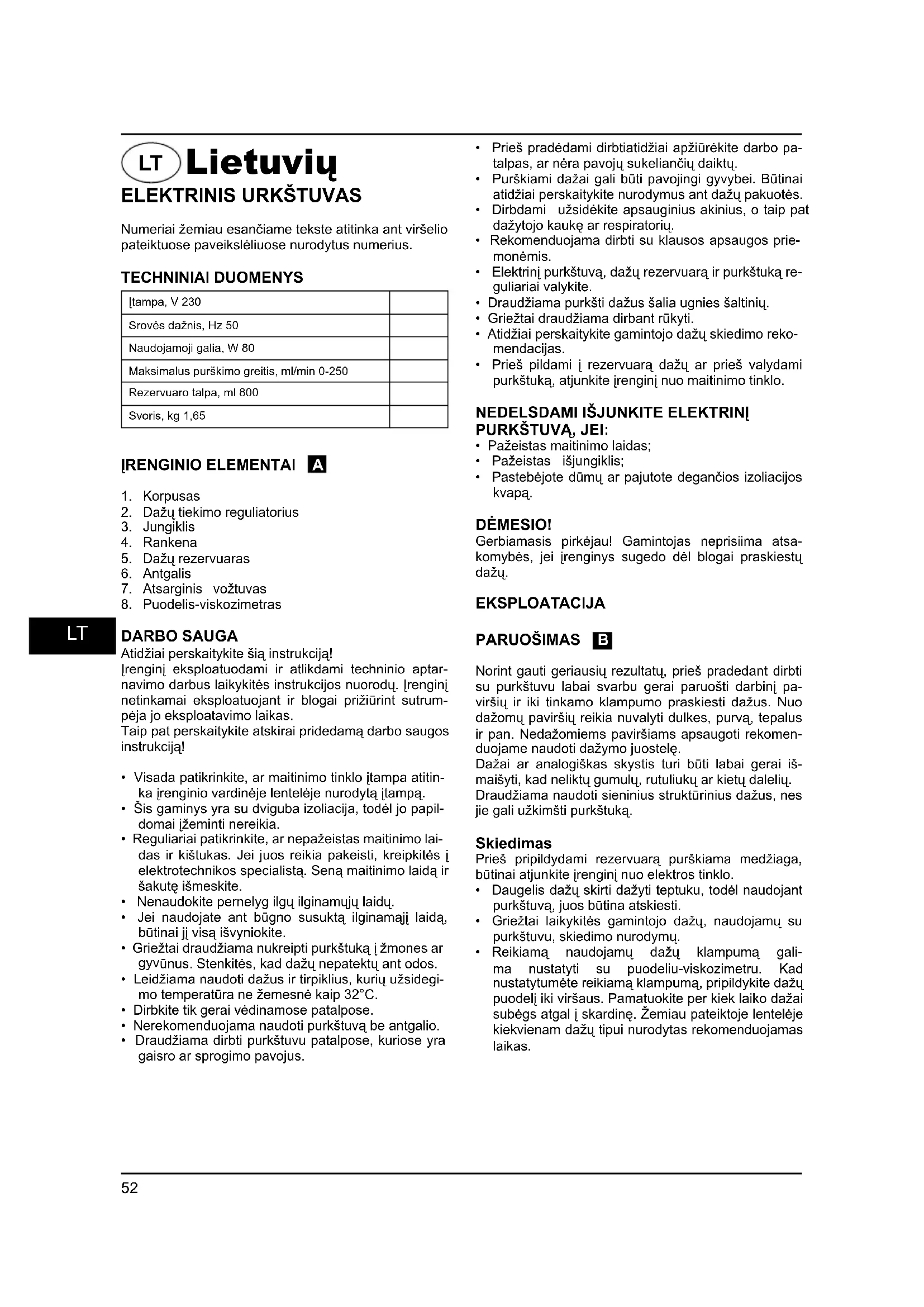

NAUDOJIMO INSTRUKCIJA DSG80N Defort

Numeriai žemiau esančiame tekste atitinka ant viršelio pateiktuose paveikslėliuose nurodytus numerius. TECHNINIAI DUOMENYS Įtampa, V 230Srovės dažnis, Hz 50Naudojamoji galia, W 80Maksimalus purškimo greitis, ml/min 0-250Rezervuaro talpa, ml 800Svoris, kg 1,65

2. Dažų tiekimo reguliatorius

DARBO SAUGA Atidžiai perskaitykite šią instrukciją! Įrenginį eksploatuodami ir atlikdami techninio aptar- navimo darbus laikykitės instrukcijos nuorodų. Įrenginį netinkamai eksploatuojant ir blogai prižiūrint sutrum- pėja jo eksploatavimo laikas. Taip pat perskaitykite atskirai pridedamą darbo saugos instrukciją!

• Visada patikrinkite, ar maitinimo tinklo įtampa atitin- ka įrenginio vardinėje lentelėje nurodytą įtampą.

• Šis gaminys yra su dviguba izoliacija, todėl jo papil- domai įžeminti nereikia.

• Reguliariai patikrinkite, ar nepažeistas maitinimo lai- das ir kištukas. Jei juos reikia pakeisti, kreipkitės į elektrotechnikos specialistą. Seną maitinimo laidą ir šakutę išmeskite.

• Nenaudokite pernelyg ilgų ilginamųjų laidų.

• Jei naudojate ant būgno susuktą ilginamąjį laidą, būtinai jį visą išvyniokite.

• Griežtai draudžiama nukreipti purkštuką į žmones ar gyv ūnus. Stenkitės, kad dažų nepatektų ant odos.

• Leidžiama naudoti dažus ir tirpiklius, kurių užsidegi- mo temperatūra ne žemesnė kaip 32°С.

• Dirbkite tik gerai vėdinamose patalpose.

• Nerekomenduojama naudoti purkštuvą be antgalio.

• Draudžiama dirbti purkštuvu patalpose, kuriose yra gaisro ar sprogimo pavojus.

• Prieš pradėdami dirbtiatidžiai apžiūrėkite darbo pa- talpas, ar nėra pavojų sukeliančių daiktų.

• Purškiami dažai gali būti pavojingi gyvybei. Būtinai atidžiai perskaitykite nurodymus ant dažų pakuotės.

• Dirbdami užsidėkite apsauginius akinius, o taip pat dažytojo kaukę ar respiratorių.

• Rekomenduojama dirbti su klausos apsaugos prie- monėmis.

• Elektrinį purkštuvą, dažų rezervuarą ir purkštuką re- guliariai valykite.

• Draudžiama purkšti dažus šalia ugnies šaltinių.

• Griežtai draudžiama dirbant rūkyti.

• Atidžiai perskaitykite gamintojo dažų skiedimo reko- mendacijas.

• Prieš pildami į rezervuarą dažų ar prieš valydami purkštuką, atjunkite įrenginį nuo maitinimo tinklo.

• Pažeistas išjungiklis;

• Pastebėjote dūmų ar pajutote degančios izoliacijos kvapą. DĖMESIO! Gerbiamasis pirkėjau! Gamintojas neprisiima atsa- komybės, jei įrenginys sugedo dėl blogai praskiestų dažų. EKSPLOATACIJA

Norint gauti geriausių rezultatų, prieš pradedant dirbti su purkštuvu labai svarbu gerai paruošti darbinį pa- viršių ir iki tinkamo klampumo praskiesti dažus. Nuo dažomų paviršių reikia nuvalyti dulkes, purvą, tepalus ir pan. Nedažomiems paviršiams apsaugoti rekomen- duojame naudoti dažymo juostelę. Dažai ar analogiškas skystis turi būti labai gerai iš- maišyti, kad neliktų gumulų, rutuliukų ar kietų dalelių. Draudžiama naudoti sieninius struktūrinius dažus, nes jie gali užkimšti purkštuką. Skiedimas Prieš pripildydami rezervuarą purškiama medžiaga, būtinai atjunkite įrenginį nuo elektros tinklo.

• Daugelis dažų skirti dažyti teptuku, todėl naudojant purkštuvą, juos būtina atskiesti.

• Griežtai laikykitės gamintojo dažų, naudojamų su purkštuvu, skiedimo nurodymų.

• Reikiamą naudojamų dažų klampumą gali- ma nustatyti su puodeliu-viskozimetru. Kad nustatytumėte reikiamą klampumą, pripildykite dažų puodelį iki viršaus. Pamatuokite per kiek laiko dažai subėgs atgal į skardinę. Žemiau pateiktoje lentelėje kiekvienam dažų tipui nurodytas rekomenduojamas laikas.

Dažų tipas Subėgimo laikas, s Lateksiniai dažai 24 - 28 Vandeniniai dažai 20 – 25 Gruntas 24 - 28 Lakai 20 – 25 Aliejiniai dažai 18 – 22 Emalė 18 – 22 Aliumininiai dažai 22 – 25 Automobilinė hidroizoliacija 25 – 35 Medienos glaistas 28 – 35 Wood stains Nothinningrequired Jeigu dažai subėga per ilgesnį laiką, reikia atskiesti daugiau. Pilkite į dažus reikiamo skiediklio nedideliais kiekiais ir tikrinkite viskozimetru klampumą, kol gausite tinkamą klampumą. Kai kuriuose purškiamuose dažu- ose yra kietų dalelių ir grumstelių. Tokiu dažus prieš pilant į rezervuarą būtina išfi ltruoti. Beicų ir medienos apsaugos priemonių skiesti nerei- kia.

Pripildykite rezervuarą tinkamai paruoštais dažais. Pri- junkite purkštuvą prie maitinimo tinklo. Laikykite purkš- tuvą virš nereikalingo ruošinio ir paspaudę jungiklį pra- dėkite purkšti. Reguliatoriumi nustatykite reikiamą purškimo intensyvumą. Jei purškimo intensyvumą no- rite padidinti, dažų tiekimo reguliatorių pasukite prieš laikrodžio rodyklę (A), jei dažų tiekimo intensyvumą norite sumažinti, reguliatorių pasukite pagal laikrodžio rodyklę (B).

PURŠKIMO TECHNIKA D E

Kad pasiektumėte geriausių rezultatų, dirbdami purkš- tuvą nuo dažomo paviršiaus laikykite vienodu atstumu ir lygiagrečiai dažomam paviršiui. Purkštuką nuo paviršiaus laikykite 25-30 cm atstumu ir tolygiai vedžiokite purkštuvą iš vienos pusės į kitą ar- ba aukštyn-žemyn. Nepurkškite kampu į paviršių: tokiu atveju dažai gali nubėgti. Purkštuvą vedžiokite tolygiai. Jei dažote didelius paviršius, taikykite kryžminį dažymo metodą, kaip pavaizduota E paveikslėlyje. Jei nustatytas per mažas dažų tiekimo intensyvumas, centre nudažoma per daug, dažai išsitaško ir nudažo- ma netolygiai. Tinkamai nustačius dažų purškimo intensyvumą, nuda- žoma tolygiai ir lygiai. Dirbdami purkštuvą vedžiokite tolygiai. Greitai vedžio- jant purkštuvą, paviršius padengiamas plonu dažų sluoksniu, o purkštuvą vedžiojant lėčiau, padengiama storesniu sluoksniu. Iškart denkite tik vieną sluoksnį. Jei vieno dažų sluoksnio nepakanka, tai antrą sluoks- nį galima dengti tik praėjus laikui, kurio reikia dažams išdžiūti (žr. dažų gamintojo rekomendacijas). Jei dažote nedidelius paviršius, nustatykite mažą dažų tiekimo intensyvumą. Tokiu būdu išvengsite per didelio dažų išeikvojimo ir nereikalingo paviršiaus dažymo. Jei galite, dažydami stenkitė s nesustoti ir purkštuvo neišjungti. Nepalenkite purkštuvo daugiau kaip 45° kampu. TECHNINIS APTARNAVIMAS Dėmesio! Atliekant techninio aptarnavimo darbus įrenginys turi būti atjungtas nuo elektros tinklo! Įrenginį tinkamai naudojant ir prižiūrint, pailgėja jo eks- ploatavimo laikas ir jis apsaugomas nuo gedimų.54

VALYMAS F Dėmesio! Prieš pradėdami valyti purkštuvą ar re- zervuarą, būtinai iš elektros tinklo ištraukite kiš- tuką. Po kiekvieno įrenginio naudojimo nuo purkštuvo antga- lio ir purkštuko būtina nuvalyti dažus, priešingu atveju jie gali užsikimšti ir purkštuvas kitą kartą įjungus ne- veiks. Valymas neįeina į garantinio aptarnavimo pa- slaugų sąrašą. Po kiekvieno purkštuvo naudojimo:

1. Baigę darbą tirpikliu, skirtu dažams skiesti, gerai

išvalykite rezervuarą.

2. Į rezervuarą įpilkite šiek tiek skiediklio ir purkškite

jį purkštuvu, kol iš purkštuko pradės purkšti švarus skiediklis.

3. Gerai išvalykite dažų fi ltrą ir vamzdelį.

4. Nuo purkštuko ir antgalio kruopščiai nuvalykite da-

5. Apverskite purkštuvą dugnu į viršų ir į specialias

angas (F) įpilkite kelis lašus alyvos. Tai turi apsau- goti vožtuvus ir cilindrą.

6. Nuo purkštuvo korpuso ir ventiliacinių angų sku-

durė liu ar servetėle nuvalykite nešvarumus ir dul- kes. Įsisenėjusius nešvarumus rekomenduojama valyti mui- liname vandenyje suvilgytu skudurėliu. Jei reikia, galite dar kruopščiau išvalyti elektrinio purkštuvo vidines dalis. Tuo tikslu:

1. Atjunkite purkštuvą nuo maitinimo tinklo.

2. Nuimkite dažų rezervuarą, vamzdelį ir fi ltrą.

3. Nuimkite antgalį (H), vožtuvą (J), pistoną (K), ir

4. Skiedikliu išvalykite cilindrą (M) ir kitas dalis.

5. Ant pistono, spyruoklės ir cilindro šiek tiek užtepkite

6. Surinkite purkštuvą atbuline išardymui tvarka.

GEDIMŲ ŠALINIMAS Variklis veikia, bet dažai nepurškiami arba purškia- mi netolygiai.

1) Netinkamai nustatytas įsiurbiamasis vamzdelis.

Tinkamai nustatykite įsiurbiamąjį vamzdelį.

2) Užsikimšo įsiurbiamasis vamzdelis.

Išvalykite įsiurbiamąjį vamzdelį.

3) Užsikimšo purkštukas.

Išvalykite purkštuką.

5) Netinkamai nustatytas dažų purškimo intensyvu-

mas. Tinkamai nustatykite dažų purškimo intensyvumą. Bloga purškimo kokybė.

1) Netinkamai nustatytas dažų purškimo intensyvu-

mas. Tinkamai nustatykite dažų purškimo intensyvumą.

2) Labai storas dažų sluoksnis.

Patikrinkite dažų klampumą ir, jei reikia, įpilkite skiediklio. Pernelyg storas purškiamų dažų sluoksnis.

1) Purkštuvas neišvalytas ir nepateptas, todėl pisto-

nas užstringa cilindre. Išardykite purkštuvą ir skiedikliu jį išplaukite.

2) Per didelis purškimo intensyvumas.

Sumažinkite intensyvumą, t.y. pasukite reguliatorių pagal laikrodžio rodyklę. Geriau dengti du plonus dažų sluoksnius negu vieną storą.

3) Dažai labai tiršti.

Patikrinkite dažų klampumą ir, jei reikia, įpilkite skiediklio. Veikdamas purkštuvas skleidžia daugiau triukšmo.

1) Purkštuvas neišvalytas ir nepateptas, todėl pisto-

nas užstringa cilindre. Išardykite purkštuvą ir skiedikliu jį išplaukite. Dažai nepurškiami, variklis neveikia.

1) Elektros tinkle nėra srovės.

Išsiaiškinkite priežastį ir, jei galite, ją pašalinkite.

2) Pažeistas maitinimo laidas.

Pakeiskite laidą. Iš veikiančio variklio sklinda neįprastas garsas.

1) Nustatytas per mažas dažų purškimo intensyvu-

mas. Padidinkite purškimo intensyvumą.

2) Rezervuare nepakankamai dažų, todėl įsiurbiama

oro. Į rezervuarą įpilkite daugiau dažų.

3) Dažai netinkamai praskiesti.

Patikrinkite dažų klampumą.

4) Užsikimšo įsiurbiamasis vamzdelis.

Išvalykite įsiurbiamąjį vamzdelį. Ant dažomo paviršiaus susidaro «apelsino žie- velė».

1) Netinkamai parinktas skiediklis.

Parinkite skiediklį laikydamiesi dažų gamintojo rei- kalavimų.

2) Per didelis atstumas tarp purkštuvo ir dažomo pa-

viršiaus. Purkštuvą laikykite arčiau dažomo paviršiaus.

3) Dažai nepakankamai praskiesti.

Į dažus įpilkite daugiau skiediklio.55

Mes atsakingai pareiškiame, kad šis gaminys atitinka tokius standartus ir normatyvinius dokumentus: EN 55014-1:2006; EN 55014-2/A1:2001; EN 61000-3- 2:2006; EN 61000-3/A2:2005 pagal EEB reglamentų 2006/42/EG, 2006/95/EG, 2004/108/EG. nuostatas. TRIUKŠMINGUMAS/VIBRACIJA Šio prietaiso triukšmingumas buvo išmatuotas pagal EN 60 745 reikalavimus keliamo triukšmo garso slėgio lygis siekia <86,7 dB(A) ir akustinio galingumo lygis <99,7 dB(A) (standartinis nuokrypis: 3 dB), ir vibracijos pagreitis rankos plaštakos srityje tipiniu atveju yra mažesnis, kaip <9,7 m/ s
