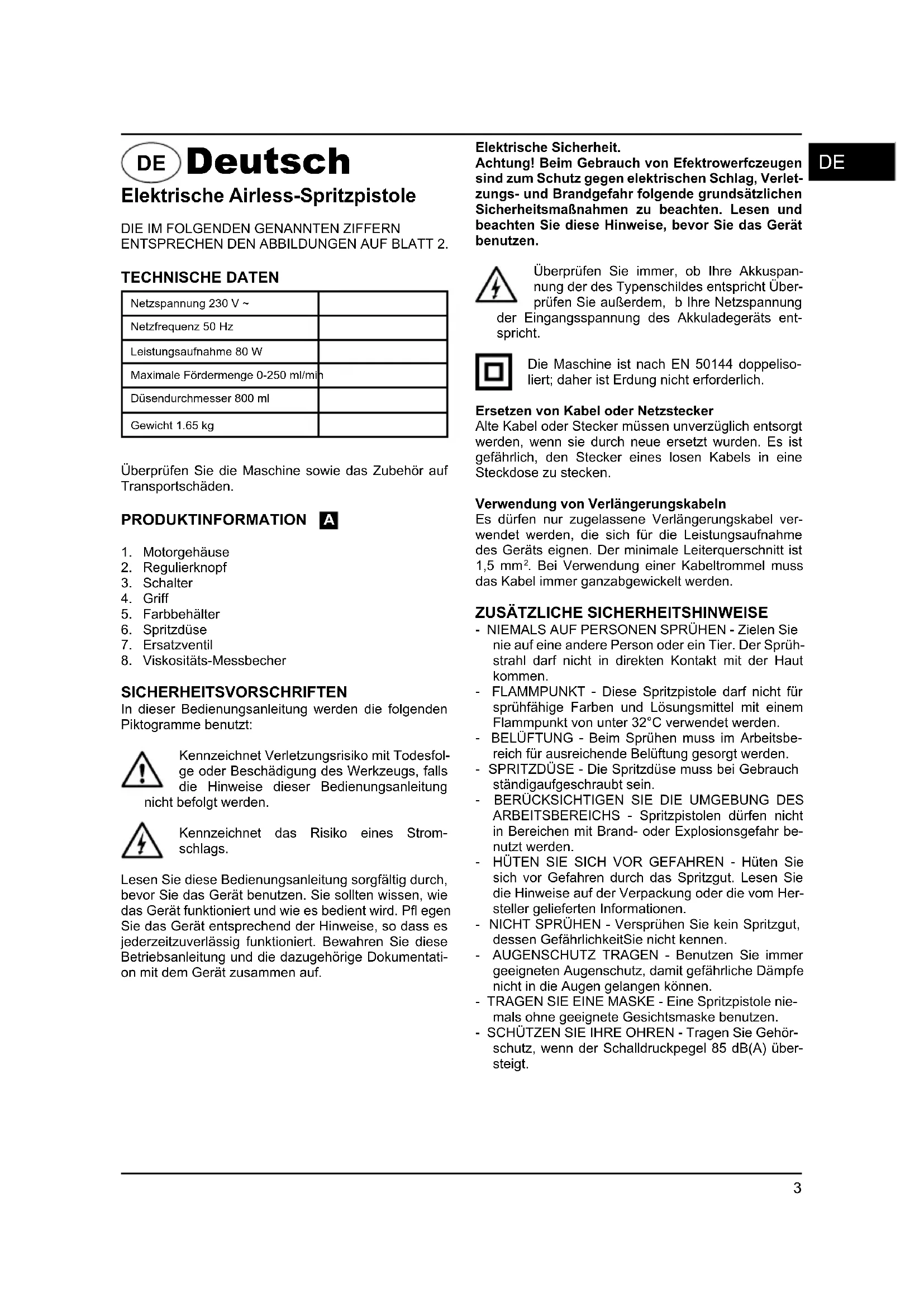

BEDIENUNGSANLEITUNG DSG80N Defort

Elektrische Airless-Spritzpistole

DIE IM FOLGENDEN GENANNTEN ZIFFERN ENTSPRECHEN DEN ABBILDUNGEN Auf BLATT 2.

TECHNISCHE DATEN

Netzspannung 230 V ~
Netz Frequenz 50 Hz
Leistungsaufnahme 80 W
Maximale Fördermenge 0-250 ml/min
Dusendurchmesser 800 ml
Gewicht 1.65 kg

Überprüfen Sie die Maschine sowie das Zubehör auf Transportschäden.

1. Motorgehause
2. Regulierknopf
3. Schalter
4. Griff
5. Farbbehälter
6. Spritzduse
7. Ersatzventil
8. Viskositats-Messbecher

SICHERHEITSVORSCHRIFTEN

In dieser Bedienungsanleitung werden die folgenden Piktogramme benutzt:

Kennzeichnet Verletzungsrisiko mit Todesfolge oder Beschädigung des Werkzeugs, falls die Hinweise dieser Bedienungsanleitung befolgt werden.

Kennzeichnet das Risiko eines Stromschlags.

Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät benutzen. Sie sollenn wissen, wie das Gerät Funktioniert und wie es bedient wird. Pfl egen Sie das Gerät entsprechend der Hinweise, so dass es jederzeitzuverlässig Funktioniert. Bewahren Sie diese Betriebsanleitung und die dazugehörige Dokumentatio- on mit dem Gerät zusammen auf.

Elektrische Sicherheit.

Achtung! Beim Gebrauch von Efektrowerfczeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzlichen Sicherheitsmaßnahmen zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.

Überprüfen Sie immer, ob ihre Akkuspannung der des Typenschildes entspricht Überprüfen Sie außerdem, b ihre Netzspannung

der Eingangsspannung des Akkuladegerats entspricht.

Die Maschine ist nach EN 50144 doppelisoliert;DMAHERNDNCHF.

Ersetzen von Kabel oder Netzstecker

Alte Kabel oder Stecker müssen unverzüglich entsorgt werden, wenn sie durch neue ersetzt wurden. Es ist gefährlich, den Stecker eines losen Kabels in eine Steckdose zu stecken.

Verwendung von Verlängerungskabeln

Es dürfen nur zugelassene Verlängerungskabel verwendet werden, die sich für die Leistungsaufnahme des Gerats eignen. Der minimale Leiterquerschnitt ist 1,5mm^2 . Bei Verwendung einer Kabeltrommel muss das Kabel immer ganzabgewickelt werden.

ZUSÄTZLiche SICHERHEITSHINWEISE

• NIEMALS Auf PERSONen SPRUHEN - Zielen Sie nie auf eine andere Person oder ein Tier. Der Spruhstrahlarf nicht in direkten Kontakt mit der Haut kommt.
• FLAMMPUNKT - Diese Spritzpistole damit nicht für sprühfähige Farben und Lösungsmittel mit einem Flammpunkt von unter 32^ verwendet werden.
• BELÜFTUNG - Beim Sprühen muss im Arbeitsbereich für ausreichende Belüfung gesorgt werden.
• SPRITZDÜSE - Die Spritzdüse muss bei Gebrauch ständigaufgeschraubt sein.
• BERÜCKSICHTIGEN SIE DIE UMGEBUNG DES ARBEITSBEREICHs - Spritzpistolen)dürfen nicht in Bereichen mit Brand- oder Explosionsgefahr ber-nutzt werden.
  HUTEN SIE SICH VOR GEFAHREN - HUten Sie sich vor Gefahren durch das Spritzgut. Lesen Sie die Hinweise auf der Verpackung oder die vom Hersteller gelieferten Informationen.
• NICHT SPRUHEN - Versprühen Sie kein Spritzgut, dessen GefährlichkeitSie nicht kennen.
• AUGENSCHUTZ TRAGEN - Benutzen Sie immer geeigneten Augenschutz, damit gefährliche Dämpfe nicht in die Augen gelangen können.
• TRAGEN SIE EINE MASKE - Eine Spritzpistole niemals ohne geeignete Gesichtsmaske benutzen.
• SCHUTZEN SIE IHRE OHREN - Tragen Sie Gehorschutz, wenn der Schalldruckpegel 85 dB(A) übersteigt.

DE

PFLEGEN SIE IHRE WERKZEUGE - Halten Sie Ihre Spritzpistole, den Farbbehälter und die Spritzdūsen sauber. Die Reinigungarf nicht mit entzündlichen Flüssigkeiten mit einem Flammpunkt von unter 32^ erfolgen. Prufen Sie das Netzkabel regelmäß. Falls es schadhaft ist, setzen Sie es durch einen Fachmann ersetzen.
- OFFENE FLAMMEN - Spruhen Sie niemals in der Nähe einer offen Flamme oder der ZUndfl amme eines Geräts.
- RAUCHEN - Beim Sprühen darauf nicht geraucht werden.
- VERDÜNNUNG - Vor der Verwendung einer Farbe oder eines anderen Spritzguts sollenn Sie immer die Empfehlungen bzw. Hinweise des Herstellers bezüglich der Verdünning lessen.
- GERÄT AUSSTECKEN - Zum Fällen des Farbbehalters oder zur Reinigung muss das Gerät von der Steckdosegetrenntwerden.
- GERÄT AUSSCHALTEN, WENN NICT GE-SPRUHT WIRD - Das Gerät sollte, auch über einen kürzeren Zeitraum, nie mit ganz geschlossenem Regulierknopf betrieben werden.

Wir übernehmen keine Verantwortung für Schäden durch die Verwendung ungeeigneter Substanzen, bzw. durch Farben, die nicht

ordnungsgemäß verdünnt wurden, noch für Gesundheitsschäden, die durch unzureichende Belüfung verursucht werden.

DIE SPRITZPISTOLE IN FOLGENDEN FALLEN SOFORT AUSSCHALTEN:

• Unterbrechung im Netzstecker oder im Netzkabel bzw. Beschädigung des Netzkabels.
  Schalter defekt.
• Rauchentwicklung oder Geruch verbrannte Isolierung

BEDIENUNGSHINWEISE

VORBEREITUNG

B

Verwenden Sie keine Strukturfarben für Wände oder Farbüberzüge, weil diese die Duse verstopfen.

Um optimale Ergebnisse zu erzielen, ist es vor der Verwendung der Spritzpistole wichtig, die zu behandelnde Oberfl äche vorzubereiten und die Farbe bis zur richtigen Viskosität zu verdünnen. Die zu behandelnde Oberfl äche muss staub-, schmutz- und fettfrei sein. Oberfl ächen, die nicht besprüht werden sollen, mussen mit einem KlebebandGreater Qualität abgedeckt werden. Die zu versprühende Farbe bzw. Flüssigkeit muss gründlich gemischt und frei von Klumpen oder anderen Partikeln sein. Mit Ihrer Spritzpistole konnen zahlreiche Spritzgüter versprüht werden. Vordem Einkauf einer Farbe sollen denoch immer die Empfehlungen des Herstellers gelesen werden.

VERDUNNUNG

Ziehen Sie jegesmal den Netzstecker, bevör der Farbbehälter mit dem Spritzgut gefüllt wird.

Die meisten Farben werden streichfertig gefeliefert und müssen verdünnt werden, bevor sie versprüht werden konnen. Die Hinweise des Herstellers bezüglich der Farbverdūnnung zum Spritzen müssen befolgt werden. Der Viskositäts-Messbecher hilft bei der Bestimmung der richtigen Viskosität der verwendeten Farbe. Dazu wird der Messbecher bis zum Rand mit Farbe gefüllt. Menschen Sie die Zeit zur Entleerung des Bechers in die Farbdose. Unterstehende Tabelle zeigt die empfohlenen Zeiten fürverschiedene Stoffe.

Kunstharz- und Latexfarben 24-28 Sekunden
Farben auf Wasserbasis 20-25 Sekunden
Grundierfarben 24-28 Sekunden
Klarlacke 20-25 Sekunden
Ölfarben 18-22 Sekunden
Emailfarben	18-22 Sekunden
Aluminiumfarben	22-25 Sekunden
KFZ-Unterbodenschutz	25-35 Sekunden
Holzgrundierungen	28-35 Sekunden
Holzkonservierungen	Keine Verdünnung erforderlich
Holzasuren	Keine Verdünnung erforderlich

Dauert die Entleerung der Farbe länger als der empfohlene Zeitraum, so ist eine weitere Verdunn ung erforderlich. Dazu eine geringe Menge des geeigneten Verdunnungsmittels beimischen und den Viskositätstest anwenden, bis die richtige Dündflüssigkeit erreicht ist. Einige spritzbare Stoffe enthalten Partikel und Klumpen. Derartige Stoffe sollenn vor dem Befüllen des Farbbehalters gesiebt werden.

SPRUHEN C

Füllen Sie den Farbbehälter mit der richtig verdünnten und gesiebten Farbe. Schließen Sie die Spritzpistole an die Netzspannung an. Zielen Sie mit der Spritzpiste auf ein Stück Abfallmaterial und betätigten Sie den Schalter, bis Farbe austritt. Stellen Sie den Regulierknopf so ein, dass die benötigte Farbmenge abgegeben wird. Drehen Sieden Knopf im Uhrzeigersinn, um die Fordermenge zu verringn, und gegen den Uhrzeigersinn, um sie zu erhöhen. Die Einstellungder Fordermenge wirkt sich auf das Spritzbild aus. Bei einem mangelhaffen Spritzbild wird die Farbe in der Strahlmitte konzentriert, was zu ungleicher Farbverteilung auf der Oberflächte führt. Der Sprühstrahl ist richtig eingestellt, wenn die Farbe über dengesamten Strahl gleichmäßigvertellt wird.

SPRITZTECHNIKEN D

Um optimale Ergebnisse zu erzielen, muss die Spritz-pistole immer aufrecht und parallel zur Oberfläche gehalten werden.

Halten Sie einen Abstand zwischen Spritzdüse und Oberfläche von 25 - 30 cm ein und sprehen Sie damit gleichmäßig hin und her bzw. auf und ab. Sprufen Sie nicht in einem anderen Winkel zur Oberfläche, weil die Farbe sonst an dieser herunterläuft. Eine sanfte und gleichmäßige Bewegung ist wichtig. Beim Besprühen großer Oberflächen sollen im Kreuzgang gespritzt werden (sieheAbbildung).

E

Die Spritzpistole niemals ein- oder ausschalten, während sie auf die zu besprühende Oberfläche gerichtet ist. Die Bewegung der Spritzpistole muss mit gleichmäßiger Geschwindigkeit erfolgen. Eine schnelle Bewegung ergibt eine)dünne Farbschicht, eine langsame Bewegung eine dicke Schicht. Es darf pro Durchgang jeweils nur eine Schicht aufgebracht werden. Falls eine weitere Schicht erforderlich ist, müssen die Empfehlungen des Farbenherstellers fur Trocknungszeiten eingehalten werden. Beim Besprühen kleiner Flächen sollen der Regulierknopf niedrig eingestellt werden. Dadurch wird zu hoher Farbverbrauch und zu dickes Auftragen vermieden. Vermeiden Sie beim Besprühen eines Objektssoweit wie möglich ein Einund Ausschalten, weil so zu viel oder zu weniger Farbe aufgebracht werden könnte. Neigen Sie die Spritzpiste um nicht mehr als 45^

REINIGUNG UND WARTUNG

Vor Reinigung der Spritzpistole oder des Farbbehalters unbedingt den Netzsteckerziehen.

Nach jedem Gebrauch muss die Spritzpistole unbedingt gründlich gereinigt werden. Falls dies unterlassen wird, führt dies fast unweigerlich zu Verstopfungen und beim nachsten Einsatz Funktioniert die Spritzpistole hochstwahrscheinlich nicht. Die Garantie umfasst nicht die Reinigung eines Sprühgerats, das vom Benutzer nicht gründlich gereinigt wurde.

Nach jedem Gebrauch müssen die folgenden Maßnahmen getroffen werden:

1. Im Farbbehälter verbleibende Farbe ausleeren.
2. Den Behälter gründlich mit dem verwendeten Verdūnner reinigen.
3. Etwas Verdünner in den Behälter gießen und mit der Spritzpistole versprühen, bis nur noch reiner Verdünner aus der Spritzdüse austritt.
4. Das Ansaugrohr und den Filter mit Verdünner reini-gen.
5. Korb und Düse reinigen und verbleibenden Schmutz bzw. Farbe entfernen.
6. Die Spritzpistole auf den Kopf stellen und einige Tropfen Nahmaschinenöl in die zwei Öffnungen (F) geben.

Falls ihre Spritzpistole eine zusätzliche Innenreinigung benötigt, kann es erforderlich werden, sie zu zerlegen. Dies geschieht wie folgt:

1. Den Netzstecker ziehen.
2. Farbbehälter, Ansaugrohr und Filter entfernen.
3. Duse (H), Ventil (J), Kolben (K) und Feder (J) abnehmen.
4. Den Zylinder (M) und alle ausgebauten Teile gründlich mit Lösungsmittel reinigen.
5. Einige Tropfen Nahmaschinenöl auf Kolben, Feder und Zylinder geben.
6. Die Spritzpistole wieder zusammenbauen.

DE

FEHLERSUCHE

Motor lauft, jedoch kein bzw. unregelmäßiges Spruhen.

1. VerschliSsenerSchwinganker Schwinganker ersetzen.
2. Ansaugrohr sitzt falsch Ansaugrohr richtig ausrichten.
3. Ansaugrohrverstopf Mit Verdünner reinigen.
4. Duse verstopf Duse reinigen.
5. Filter verstopf Mit Verdünner reinigen.
6. Regulierknopf muss richtig eingestellt werden Einstellen.

Schlechte Zerstaubung.

1. Fordermenge falsch eingestellt Einstellen.
2. Farbe zu dick Viskositat prufen.

Farbauftrag zu dick.

1. Spritzpistole verschmutzt oder nicht geschmiert, wodurch der Kolben im Zylinderfeststitz
   Spritzpistole zerlegen und mit Verdünner reinigen.
2. Zu viel Farbe

Regulierknopf im Uhrzeigersinn drehen, um die Fordermenge zu verringn.
Zwei dūnne Schichten sind better als eine dicke Schicht
3. Viskositätzuniedrig Viskosität prüfer

I. Spritzpistole verschmutzt oder nicht geschmiert, wodurch der Kolben im Zylinderfeststitz Spritzpistole zerlegen und mit Verdünner reinigen.

Kein Spruhen, kein Laufgeräusch.

I. Kein elektrischer Strom Stromversorgung prufen.

Betriebsgeräusch abnormal.

1. Mangelhafte Einstellung der Fordermenge Neu einstellen.
2. Nicht genügend Farbe im Behälter, wodurch Luft angesaugt wird Farbe nachfüllen.
3. Falsche Verdunnung oder falscher Sitz des Ansaugrohrs
   Ansaugrohr und Viskosität prufen.

"Orangenhaut", übermäßige Vernebelung.

1. Verwendungeines ungeeigneten Lösungsmittels Richtiges Lösungsmittel verwenden.
2. Spritzpistole zu welt von der Oberfl äche entfernt Spritzpistole naher an die Oberfl äche halten.
3. Farbe zu dick Farbe verdünnen.

WARTUNG

Trennen Sie die Maschine vom Netz, wenn Sie am Mechanismus Wartungsarbeiten ausfuhren müssen.

Die Maschinen von SBM Group sind entwicken, um während einerlangen Zeit problemlos und mit minimaler Wartung zu Funktionieren. Sie Verlängern die Lebensdauer, indem Sie die Maschine regelmäßig rei-nigen und fachgerecht behandeln.

Reinigen

Reinigen Sie das Maschinengehause regelmäßig mit einem weichen Tuch, vorzugsweise nach jedem Einsatz. Halten Sie die Lüfterschlitze frei von Staub und Schmutz Entfernen Sie hartnackigen Schmutz mit einem weichen Tuch, angefeucht mit Seifenwasser. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammonia, usw. Derartige Stoffe beschädigen die Kunststoffeile.

Störungen

Wenden Sie sich in Störungsfallen, z.B. durch Verschleibe eines Teils, an ihren ortlichen SBM Group-Vertragshandler. Am Ende dieser Betriebsanleitung fiendes Sie eine Zeich-nung der erhältlichen Ersatzteile.

UMWELT

Um Transportschäden zu verhinderen, wird die Maschine in einer soliden Verpackung geliefert. Die Verpackung besteht weltgehend aus verwertbarem Material. Benutzen Sie also die Möglichkeit zum Recyclen der Verpackung.

Bringen Sie bei Ersatz die alten Maschinen zu ihren örtlichen SBM Group-Vertagshändler. Erwird sich um eine umweltfreundliche Verarbeitung ihrer alten Maschine bemühren.

GARANTIE

Lesen Sie die Garantiebedingungen auf der separat beigefugten Garantiekarte.

English

SPECIFICHE TECHNICHE.

TECHNISCHE SPECIFICATIONS

Elektrische verilgheit

SIFFRONA I NEDANSTÄENDE TEXT MOTSVARARBILDERNAPÄSIDAN2.

TEKNISKA SPECIFICATIONER

Motoren gär, men den sprayer ici aller sprayer uregelmessig.

DE KONFORMITÄTSERKLÄRUNG

Wir erklaren in alleiniger Verantwortung, daß diese Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 55014-1:2006; EN 55014-2/A1:2001; EN 61000-3-2:2006; EN 61000-3/A2:2005 gemäß den Bestimmungen der Richtlinien 2006/42/EG, 2006/95/EG, 2004/108/EGC.

GERAUSCH/VIBRATION Gemessen gemäß EN 60 745 beträgt der Schaldruckpegel these Gerates < 86,7dB(A) und der Schalleistungspegel < 99,7dB(A) (Standard- abweichung: 3 dB), und die Vibration < 9,7m/s^2 (Hand-Arm Methode).

HINWEISE ZUM UMWELTSCHUTZDE

Alt-Elektrogeräte sind Wertstoffe, sie gehören daher nicht in den Hausmüll Wir möchten Sie davon bitten, uns mit ihrem aktiven Beitrag bei der Ressourcenschonung und beim Umweltschutz zu unterstützen und diesen Gerät bei den-falls vorhandeneingerichteten Rücknahmestellungen abzugeben.
