РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DSG80N Defort

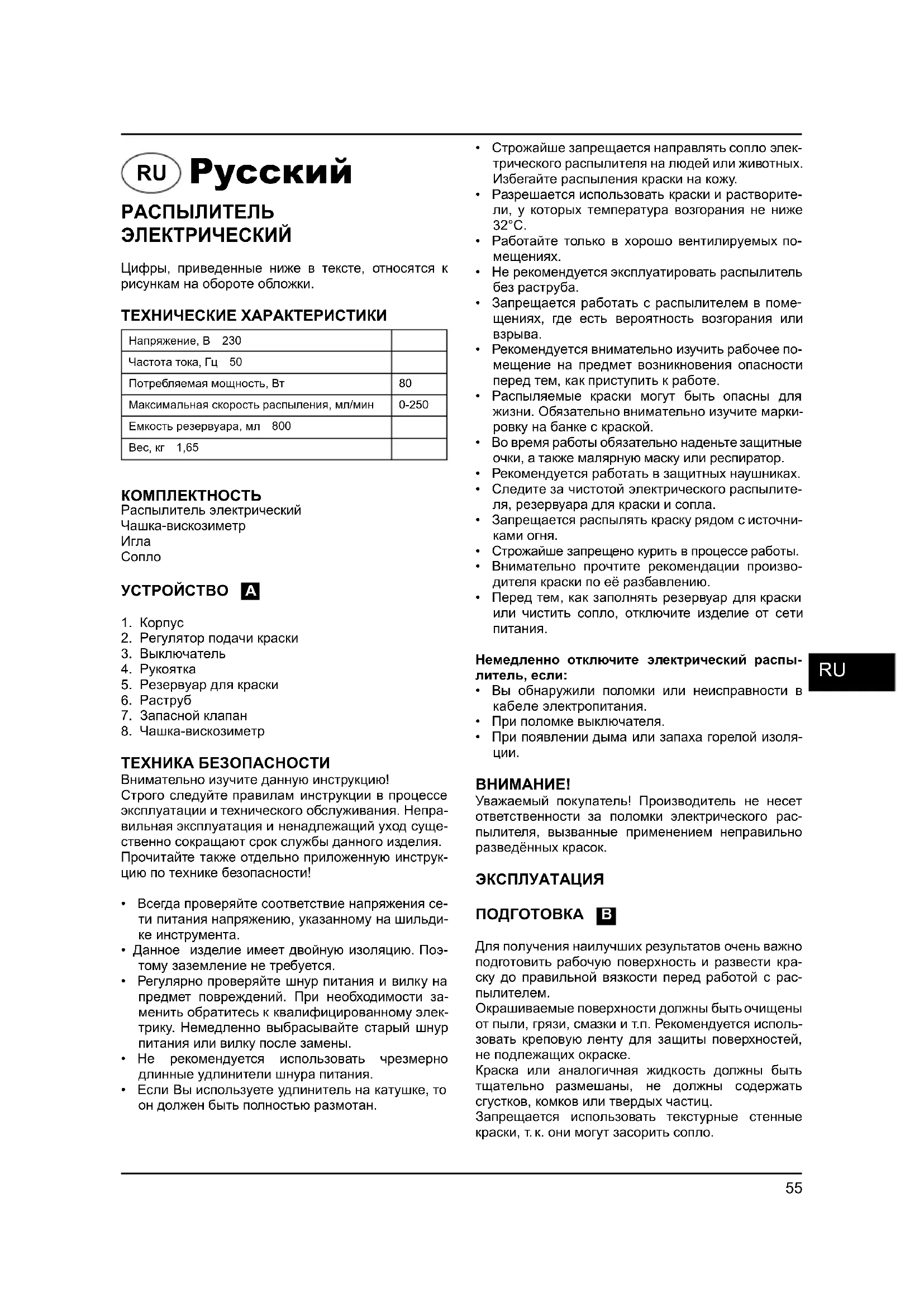

РАСПЫЛИТЕЛЬ ЭЛЕКТРИЧЕСКИЙ Цифры, приведенные ниже в тексте, относятся к рисункам на обороте обложки. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Напряжение, В 230Частота тока, Гц 50 Потребляемая мощность, Вт 80 Максимальная скорость распыления, мл/мин 0-250 Емкость резервуара, мл 800Вес, кг 1,65 КОМПЛЕКТНОСТЬ Распылитель электрический Чашка-вискозиметр

2. Регулятор подачи краски

5. Резервуар для краски

ТЕХНИКА БЕЗОПАСНОСТИ Внимательно изучите данную инструкцию! Строго следуйте правилам инструкции в процессе эксплуатации и технического обслуживания. Непра- вильная эксплуатация и ненадлежащий уход суще- ственно сокращают срок службы данного изделия. Прочитайте также отдельно приложенную инструк- цию по технике безопасности!

• Всегда проверяйте соответствие напряжения се- ти питания напряжению, указанному на шильди- ке инструмента.

изделие имеет двойную изоляцию. Поэ- тому заземление не требуется.

• Регулярно проверяйте шнур питания и вилку на предмет повреждений. При необходимости за- менить обратитесь к квалифицированному элек- трику. Немедленно выбрасывайте старый шнур питания или вилку после замены.

• Не рекомендуется использовать чрезмерно длинные удлинители шнура питания.

• Если Вы используете удлинитель на катушке, то он должен быть полностью размотан.

• Строжайше запрещается направлять сопло элек- трического распылителя на людей или животных. Избегайте распыления краски на кожу.

• Разрешается использовать краски и растворите- ли, у которых температура возгорания не ниже 32°С.

• Работайте только в хорошо вентилируемых по-

• Не рекомендуется эксплуатировать распылитель без раструба.

• Запрещается работать с распылителем в поме

щениях, где есть вероятность возгорания или

• Рекомендуется внимательно изучить рабочее по- мещение на предмет возникновения опасности перед тем, как приступить к работе.

• Распыляемые краски могут быть опасны для жизни. Обязательно внимательно изучите марки- ровку на банке с краской.

• Во время работы обязательно наденьте защитные очки, а также малярную маску или респиратор.

• Рекомендуется работать в защитных наушниках.

• Следите за чистотой электрического распылите- ля, резервуара для краски и сопла.

• Запрещается распылять краску рядом с источни-

• Строжайше запрещено курить в процессе работы.

• Внимательно прочтите рекомендации произво- дителя краски по её разбавлению.

• Перед тем, как заполнять резервуар

или чистить сопло, отключите изделие от сети

Немедленно отключите электрический распы- литель, если:

• Вы обнаружили поломки или неисправности в кабеле электропитания.

• При поломке выключателя.

• При появлении дыма или запаха горелой изоля-

Уважаемый покупатель! Производитель не несет ответственности за поломки электрического рас- пылителя, вызванные применением неправильно разведённых красок. ЭКСПЛУАТАЦИЯ ПОДГОТОВКА B Для получения наилучших результатов очень важно подготовить рабочую поверхность и развести кра- ску до правильной вязкости перед работой с рас-

Окрашиваемые поверхности должны быть очищены от пыли, грязи, смазки и т.п. Рекомендуется исполь- зовать креповую ленту для защиты поверхностей, не подлежащих окраске. Краска или аналогичная жидкость должны быть

размешаны, не должны содержать сгустков, комков или твердых частиц. Запрещается использовать текстурные стенные краски, т. к. они могут засорить сопло.

РАЗБАВЛЕНИЕ Обязательно отключите изделие от сети электро- питания перед тем, как заполнить резервуар рас- пыляемыми материалами.

• Большинство красок предназначены для нанесения при помощи малярной кисти и для использования с распылителем требуют дополнительного разведе-

• Строго следуйте инструкциям производителя по разведению краски для распылителя.

• Правильную вязкость используемой краски мож- но определить при помощи чашки-вискозиметра. Чтобы определить правильную вязкость, запол- ните чашку до краев краской. Замерьте, сколько времени потребуется, чтобы краска полностью стекла обратно в банку. В нижеприведенной та- блице указано рекомендуемое время для каждо

го типа материалов. Тип краски Время стекания, с Латексные краски 24 - 28 Краски на водной основе 20 – 25 Грунтовки 24 - 28 Лаки 20 – 25 Масляные краски 18 – 22 Эмали 18 – 22 Алюминиевые краски 22 – 25 Автомобильная гидроизоляция 25 – 35 Шпатлевка для дерева 28 – 35 Если времени уходит больше, чем рекомендовано, требуется дальнейшее разведение. Добавляйте со- ответствующий растворитель в небольших количе- ствах и проверяйте вязкость с помощью вискозиме- тра до получения требуемой вязкости. Некоторые распыляемые материалы содержат твердые части- цы и комки. Такие материалы должны быть отфиль- трованы перед заполнением резервуара. Морилки и составы для защиты древесины разве- дения не требуют. РАСПЫЛЕНИЕ C Наполните резервуар правильно подготовленной краской. Подключите распылитель к электрической сети. Наведите распылитель на ненужный матери- ал и, нажав на выключатель, начните распыление. Отрегулируйте необходимую интенсивность распы- ления при помощи регулятора . Поворачивайте регулятор подачи краски против часовой стрелки (А) для увеличения интенсивности распыления и по часовой стрелке (В) для уменьшения интенсивно- сти подачи краски. ТЕХНИКА РАСПЫЛЕНИЯ D E Для достижения наилучших результатов держите распылитель на одном расстоянии и параллельно окрашиваемой поверхности во время работы. Держите сопло на расстоянии 25-30 см от поверх- ности и равномерно перемещайте распылитель из стороны в сторону или вверх-вниз. Не распыляйте под углом к поверхности: это может привести к об- разованию подтеков краски. Двигайте распылитель плавно. Когда окрашиваете большие поверхности, используйте рисунок крест на крест, как показано на рисунке Е. Слабая интенсивность подачи краски ведет к чрез- мерному окрашиванию по центру разбрызгивания и к неравномерной покраске. Установка правильной интенсивности распыления краски ведет к равномерному и ровному окрашива-

Равномерно перемещайте распылитель в процес-

Быстрое перемещение распылителя приводит к более тонкому покрытию поверхности краской, а медленное перемещение распылителя обеспечивает образование более толстого слоя. Наносите одновременно только один слой покры- тия. Если одного слоя недостаточно, то следует на- носить второй слой только по прошествии времени, необходимого для высыхания краски (см. рекомен- дации производителя краски). При окраске небольших поверхностей установите небольшую интенсивность подачи краски. Это по- зволит избежать слишком большого расхода краски и излишней окраски поверхности. По возможности, избегайте остановки и выключения распылителя. Не наклоняйте распылитель более чем на 45°. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Внимание! Изделие должно быть отключе- но от сети электропитания в процессе тех- нического обслуживания! Правильные уход и эксплуатация продлевают срок работы изделия и предотвращают неполадки. ЧИСТКА F Внимание! Обязательно отключайте изде- лие от сети питания, когда вы проводите чистку распылителя или резервуара. Необходимо очищать раструб и сопло распылителя от краски после каждого применения, иначе может возникнуть засор, и распылитель не будет работать при последующем включении. Очистка не входит в перечень услуг, предоставляемых в рамках гаран- тийного обслуживания.57

После каждого использования распылителя:

1. Полностью очистите резервуар по окончании ра-

боты при помощи растворителя для разведения

2. Налейте немного растворителя в резервуар и рас-

пыляйте его при помощи распылителя до тех пор, пока из сопла не будет выходить только чистый растворитель.

3. Полностью очистите трубку и фильтр для краски.

5. Переверните распылитель вверх дном и влейте

несколько капель масла в специальные отвер- стия (F). Это должно предохранить клапан и ци-

6. Очистите корпус распылителя и его вентиляцион-

ные отверстия от грязи и пыли тканью или сал-

Устойчивые загрязнения рекомендуется удалять

ткани, смоченной в мыльной воде. В случае необходимости Вы можете осуще- ствить более тщательную очистку внутренних деталей электрического распылителя.

1. Отключите распылитель от сети питания.

2. Снимите резервуар для краски, трубку и

4. Очистите цилиндр (M) и другие детали при по-

Нанесите несколько капель легкой смазки на пи- стон, пружину и цилиндр.

6. Соберите распылитель в обратном порядке.

УСТРАНЕНИЕ НЕПОЛАДОК Двигатель работает, но краска не распыляется или распыляется неравномерно.

1) Всасывающая трубка неправильно установле-

Правильно установите всасывающую трубку.

2) Засорение всасывающей трубки.

Прочистите всасывающую трубку.

4) Засорение фильтра.

5) Неправильная регулировка интенсивности рас-

пыления краски. Отрегулируйте интенсивность распыления кра-

Плохое качество распыления

1) Неправильная регулировка интенсивности рас-

пыления краски. Отрегулируйте интенсивность распыления кра-

2) Слой краски очень толстый.

Проверьте вязкость краски, при необходимости добавьте растворитель. Распыляемый слой краски чрезмерно толстый.

1) Распылитель не очищен и не смазан, в резуль-

тате чего пистон застревает в цилиндре. Разберите распылитель и промойте его с

2) Чрезмерная интенсивность распыления.

Уменьшите интенсивность поворотом регулято- ра по часовой стрелке. Два тонких слоя краски лучше, чем один толстый.

3) Краска очень густая.

Проверьте вязкость краски и при необходимости добавьте растворитель. Повышенная шумность в процессе работы.

1) Распылитель не очищен или не смазан, в ре-

зультате пистон застревает в цилиндре. Разберите распылитель и промойте его раство-

Нет распыления, двигатель не работает.

1) Нет тока в электросети.

2) Поврежден кабель электропитания.

Замените кабель. Ненормальный звук работающего двигателя.

1) Установлена слишком низкая интенсивность

распыления краски. Увеличьте интенсивность распыления.

2) Недостаточно краски в

резервуаре, в результате чего подсасывается воздух. Долейте краски в резервуар.

3) Неправильно разбавлена краска.

Проверьте уровень вязкости краски.

4) Засорилась всасывающая трубка.

Прочистите всасывающую трубку. Появление на окрашиваемой поверхности «апельсиновой корки».

1) Неправильно подобран растворитель.

Подберите растворитель согласно рекоменда- циям производителя краски.

2) Чрезмерное расстояние между распылителем и

окрашиваемой поверхностью

Держите распылитель ближе к окрашиваемой поверхности.

3) Недостаточно разбавлена краска.

Добавьте в краску растворитель.58

5. Резервуар для фарби

Поново подесите покупити цеви.

Проверите вискозитет Мотор лоудертхан нормално.

ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ Мы с полной ответственностью заявляем, что на- стоящее изделие соответствует следующим стан- дартам и нормативным документам: EN 55014- 1:2006; EN 55014-2/A1:2001; EN 61000-3-2:2006; EN 61000-3/A2:2005 - согласно правилам: 2006/42/ EEC, 2006/95/EEC, 2004/108/EEC. ШУМ И ВИБРАЦИЯ По результатам измерений в соответствии с EN60745 уровень звукового дав- ления данного устройства составляет <86,7 дБ(А), уровень шума составляет <99,7 дБ(А), вибрация равна <9,7 м/с

УКАЗАНИЯ ПО ЗАЩИТЕ ОКРУЖАЮЩЕЙ СРЕДЫ Старые электроприборы подлежат вторичной переработке и поэто- му не могут быть утилизированы с бытовыми отходами! Поэтому мы хотели бы попросить Вас активно поддержать нас в деле эконо- мии ресурсов и защиты окружающей среды и сдать этот прибор в приемный пункт утилизации (если таковой имеется).
