NÁVOD K OBSLUZE DSG80N Defort

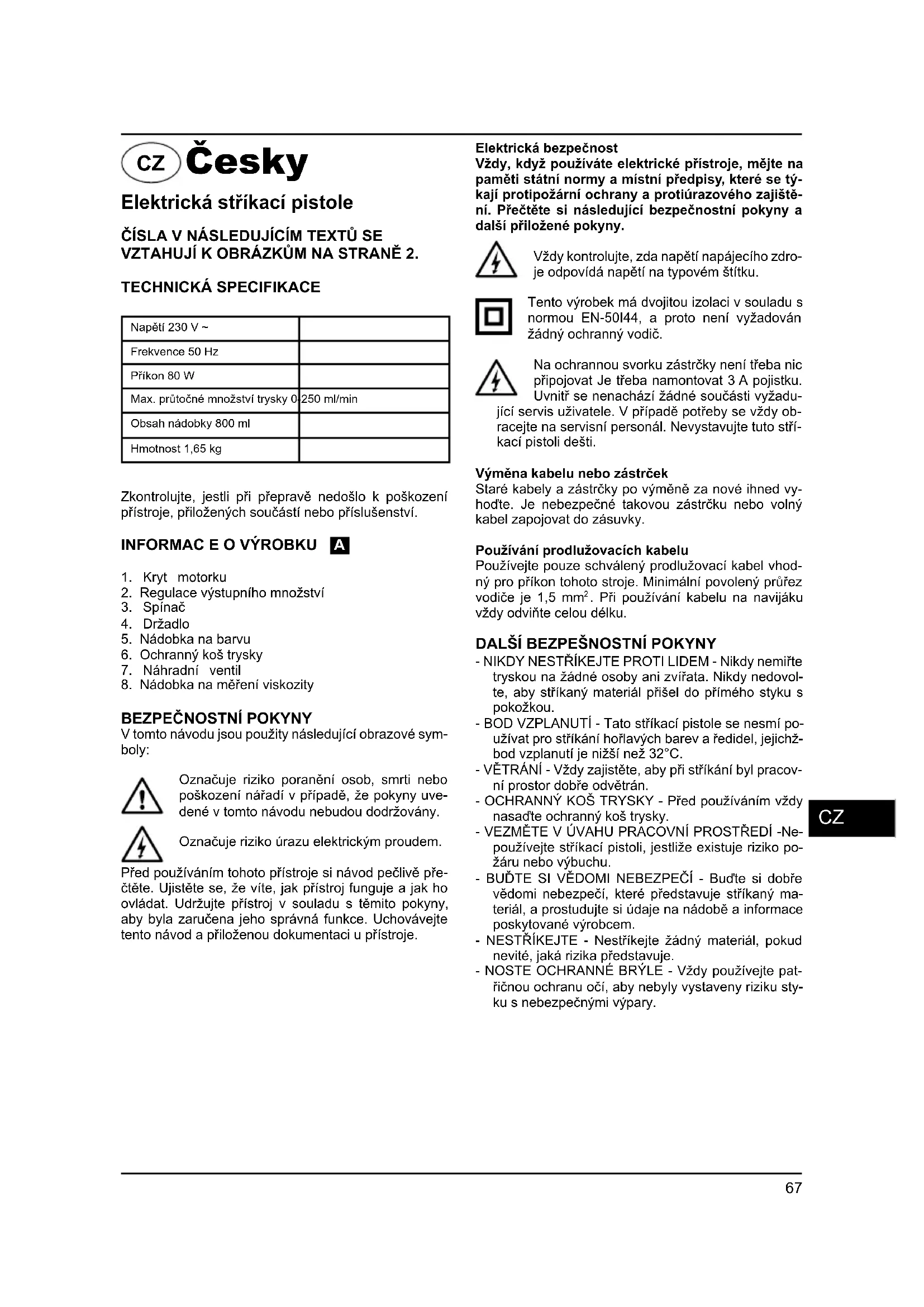

Elektrická stříkací pistole ČÍSLA V NÁSLEDUJÍCÍM TEXTŮ SE VZTAHUJÍ K OBRÁZKŮM NA STRANĚ 2. TECHNICKÁ SPECIFIKACE Napětí 230 V ~Frekvence 50 HzPříkon 80 WMax. průtočné množství trysky 0-250 ml/minObsah nádobky 800 mlHmotnost 1,65 kg Zkontrolujte, jestli při přepravě nedošlo k poškození přístroje, přiložených součástí nebo příslušenství.

INFORMAC E O VÝROBKU A

1. Kryt motorku2. Regulace výstupního množství3. Spínač4. Držadlo5. Nádobka na barvu6. Ochranný koš trysky7. Náhradní ventil8. Nádobka na měření viskozity

V tomto návodu jsou použity následující obrazové sym-boly: Označuje riziko poranění osob, smrti nebo poškození nářadí v případě, že pokyny uve- dené v tomto návodu nebudou dodržovány.Označuje riziko úrazu elektrickým proudem. Před používáním tohoto přístroje si návod pečlivě pře- čtěte. Ujistěte se, že víte, jak přístroj funguje a jak ho ovládat. Udržujte přístroj v souladu s těmito pokyny, aby byla zaručena jeho správná funkce. Uchovávejte tento návod a přiloženou dokumentaci u přístroje.Elektrická bezpečnostVždy, když používáte elektrické přístroje, mějte na paměti státní normy a místní předpisy, které se tý- kají protipožární ochrany a protiúrazového zajiště- ní. Přečtěte si následující bezpečnostní pokyny a další přiložené pokyny.Vždy kontrolujte, zda napětí napájecího zdro-je odpovídá napětí na typovém štítku.Tento výrobek má dvojitou izolaci v souladu s normou EN-50I44, a proto není vyžadován žádný ochranný vodič. Na ochrannou svorku zástrčky není třeba nic připojovat Je třeba namontovat 3 A pojistku. Uvnitř se nenachází žádné součásti vyžadu- jící servis uživatele. V případě potřeby se vždy ob- racejte na servisní personál. Nevystavujte tuto stří-kací pistoli dešti.Výměna kabelu nebo zástrček Staré kabely a zástrčky po výměně za nové ihned vy- hoďte. Je nebezpečné takovou zástrčku nebo volný kabel zapojovat do zásuvky.Používání prodlužovacích kabeluPoužívejte pouze schválený prodlužovací kabel vhod- ný pro příkon tohoto stroje. Minimální povolený průřez vodiče je 1,5 mm . Při používání kabelu na navijáku vždy odviňte celou délku.

DALŠÍ BEZPEŠNOSTNÍ POKYNY

- NIKDY NESTŘÍKEJTE PROTI LIDEM - Nikdy nemiřte tryskou na žádné osoby ani zvířata. Nikdy nedovol- te, aby stříkaný materiál přišel do přímého styku s pokožkou.- BOD VZPLANUTÍ - Tato stříkací pistole se nesmí po- užívat pro stříkání hořlavých barev a ředidel, jejichž- bod vzplanutí je nižší než 32°C. - VĚTRÁNÍ - Vždy zajistěte, aby při stříkání byl pracov- ní prostor dobře odvětrán.- OCHRANNÝ KOŠ TRYSKY - Před používáním vždy nasaďte ochranný koš trysky.- VEZMĚTE V ÚVAHU PRACOVNÍ PROSTŘEDÍ -Ne-používejte stříkací pistoli, jestliže existuje riziko po-žáru nebo výbuchu. - BUĎTE SI VĚDOMI NEBEZPEČÍ - Buďte si dobře vědomi nebezpečí, které představuje stříkaný ma- teriál, a prostudujte si údaje na nádobě a informace poskytované výrobcem.- NESTŘÍKEJTE - Nestříkejte žádný materiál, pokud nevité, jaká rizika představuje.- NOSTE OCHRANNÉ BRÝLE - Vždy používejte pat- řičnou ochranu očí, aby nebyly vystaveny riziku sty- ku s nebezpečnými výpary.

- NOSTE MASKU - Nikdy nepoužívejte stříkací pistoli, aniž byste byli chráněni maskou obličeje. - CHRAŇTE SVŮJ SLUCH - Když hluk přesahuje 85 dB(A), používejte protihlukovou ochranu. - SVE NÁŘADÍ UDRŽUJTE - Udržujte svou stříkací pistoli, nádoby s barvou a trysky čisté. Neprovádějte čištění pomocí hořlavých kapalin s bodem vzplanutí nižším než 32°C. Kontrolujte pravidelně přívodní ka- bel, a jestliže zjistíte jakékoliv poškození, nechte ho vyměnit kvalifi kovanou osobou. - OTEVŘENÝ PLAMEN - Nikdy nestříkejte v blízkosti otevřeného ohně ani v blízkosti zapalovacího pla- mínku nějakého spotřebiče. KOUŘENI - Nikdy při stříkání pistolí nekuřte. - ŘEDĚNI - Vždy si před použitím barev či jiných ma- teriálu prostudujte doporučení nebo pokyny výrobce k jejich ředění. - ODPOJUJTE PISTOLI ZE ZÁSUVKY - Při plnění ná- dobky barvou nebo čištění pistole vždy pistoli odpo- jujte ze zásuvky. - KDYŽ NESTŘÍKÁTE. PISTOLI VYPÍNEJTE - Nikdy ani na okamžik nepoužívejte pistoli se zcela zavř

ným regulačním knofl íkem pro nastavování stříka- ného množství. Nepřejímáme žádnou odpovědnost za škody vzniklé použitím nevhodných látek nebo ba- rev, které nebyly správně ředěny, ani za žád- né ohrožení zdraví vyplývající z nedostatečného větrání. OKAMŽITĚ STŘÍKACÍ PISTOLI VYPNĚTE:

• Jestliže se poškodí zástrčka, přeruší nebo poškodí přívodní kabel.

• jestliže je spínač vadný.

• Jakmile ucítíte zápach kouře z pálící se izolace.

Nepoužívejte barvy a materiály, které na stě- nách vytvářejí povrch s texturou, protože se jimi zanese tryska. Pro dosažení nejlepších výsledku je důležité připravit si před použitím stříkací pistole stříkaný povrch a na- ředit barvu na správnou viskozitu. Vždy se ujistěte, že stříkaný povrch je zbaven prachu, nečistot a mastnoty. Ujistěte se, že jste kvalitní ochrannou páskou dobře zakryli všechny plochy, které nemají být stříkány. Bar- va či tekutina, kterou budete stříkat, by měla být dobře promíchána a bez jakýchkoli žmolku či jiných tuhých částic. S touto stříkací pistolí lze stříkat mnoho různých látek, ale vždy si před nákupem zkontrolujte doporu- čení výrobce. ŘEDĚNÍ Pamatujte, že před plněním nádobky na bar- vu stříkaným materiálem je vždy třeba odpojit pistoli ze zásuvky. Většinou se barvy dodávají naředěné pro přímé naná- šení štětcem, avšak aby byly vhodné pro stříkání, je třeba je nejprve naředit. Při používání stříkací pistole vždy dodržujte doporučení výrobce k ředění barev. Ná- dobka na měření viskozity vám pomůže určit správnou viskozitu barvy. Když chcete určovat viskozitu, naplň- te měrnou nádobku po okraj barvou. Pak měřte čas potřebný k tomu, aby všechna barva vytekla zpět do plechovky s barvou. Níže uvedená tabulka uvádí dopo- ručené časy pro různé druhy materiálu v sekundách. Umělohmotné a latexové barvy 24 - 28 sekund Barvy rozpustné ve vodě 20-25 sekund Základní barvy 24-28 sekund Laky 20-25 sekund Olejové barvy 18-22sekund Emaily 18-22sekund Hliníkové barvy 22-25 sekund Ochranné nátěry spodku vozu 25 - 35 sekund Impregnace dřeva 24-28 sekund Ochranné nátěry na dřevo třeba ředitnení Barvy na dřevo řeba ředitnení Jestliže barva vytéká déle, než je doporučený čas, je třeba další ředění. Přimíchejte malé množství přísluš- ného ředidla a proveďte zkoušku viskozity. Takto po- stupujte dále, dokud není dosaženo správné viskozity. Některé materiály určené ke stříkání obsahují žmolky a tuhé částice. Ty by se měly z barvy odstranit pomocí sítka ještě před plněním nádobky stříkací pistole.

Naplňte nádobku správně naředěnou barvou přefi ltro- vanou přes sítko. Zapojte stříkací pistoli do zásuvky. Namiřte stříkací pistoli na kus odpadového materiálu a držte stisknutý spínač, dokud pistole nezačne stříkat. Regulačním knofl íkem seřiďte požadované výstup- ní množství barvy. Otáčením tohoto regulačního knofl í- ku ve směru hodinových ručiček (B) se množství barvy snižuje a otáčením proti směru hodinových ručiček (A) se zvyšuje. Nastavení regulačního knofl íku ovlivní strukturu stříkání. Při špatné struktuře stříkání se barva soustřeďuje do středu stříkané plochy a vytváří skvrnitý povrch. Při dobré struktuře stříkání se barva rovnoměr- ně rozloží po celé ploše.69

Pro dosažení nejlepších výsledku udržujte stále stej- nou vzdálenost stříkací pistole od povrchu. Držte trysku 25 - 30 cm od povrchu a stříkejte rovnoměrně se strany na stranu a nahoru a dolu. Nestříkejte pod úhlem, protože to vede ke stékání barvy po povrchu. Používejte plynulé a rovnoměrné tempo. Při stříkání velkých ploch používejte vzor stříkání křížem krážem, jak znázorňuje obrázek.

Nikdy nespouštějte ani nevypínejte stříkací pistoli, jestliže je namířena na stříkanou plochu. Průběžně kontrolujte rychlost pohybu stříkací pistole. Při rychlém pohybu pistole je nastříkaná vrstva slabá, zatímco při pomalém pohybu silná. Najednou provádějte pouze jeden nástřik. Jestliže je třeba provést více nástřiku, ujistěte se, že jste před dalším nástřikem dodrželi čas zasychání doporučený výrobcem. Při stříkání malých ploch mějte regulační knofl ík nastaven na malé výstup- ní množství barvy. Tím se vyhnete příliš velké spotřebě barvy a zabráníte nadměrnému nánosu. Při stříkání předmětu nestříkejte pokud možno přerušovaně, aby nastříkaná vrstva nebyla příliš slabá nebo naopak sil- ná. Nenaklánějte stříkací pistoli více než 45°. ČIŠTĚNÍ A ÚDRŽBA F Před čištěním pistole nebo nádobky na barvu nezapomínejte stnkací pistoli vždy odpojit ze zásuvky. Je velice duležité stříkací pistoli po každém použití řád- ně vyčistit. Nedodržení tohoto požadavku zcela jistě způsobí zanesení, takže při příštím použití by pistole nefungovala! Záruka se nevztahuje na vyčištění střika- cí pistole, která nebyla uživatelem pravidelně a řádně čištěna. Po každém použití je třeba provést tyto úkony:

1. Z nádobky na barvu vylijte zbývající materiál.

2. řádně tuto nádobku vyčistěte použitým ředidlem.

3. Nalijte trochu tohoto ředidla do nádobky a stříkejte,

dokud z trysky nevychází jen čisté ředidlo.

4. ředidlem rovněž zevrubně vyčistěte sací trubičku a

5. Vyčistěte ochranný koš a trysku a odstraňte všech-

6. Naklánějte stříkací pistoli nahoru a dolu a do dvou

otvoru (F) nakapejte několik kapek ř ídkého oleje. Tím se promaže pista válec. Jestliže stříkací pistole vyžaduje zvláštní čištění vnitřních součástí, bude nutné ji rozebrat. V tako- vém případě je třeba dodržet následující postup:

1. Odpojte zástrčku ze zásuvky

2. Sejměte nádobku na barvu, vyjměte sací trubičku a

3. Uvolněte trysku (H), ventil (J), píst (K) a pruži-

4. řádně vyčistěte válec (M) a všechny části ředi-

5. Nakapejte několik kapek řídkého mazacího oleje

na píst, pružinu a válec.

6. Stříkací pistoli pak znovu sestavte.

Motorek bzučí, ale pistole nestříká nebo stříká ne- rovnoměrně.

1. Opotřebená vířivá hlavice

Vyměňte víňvou hlavici

2. Sací trubička není správně nasazena

Nasaďte trubičku správně

3. Zanesená sací trubička

Vyčistěte ji ředidlem

Vyčistěte fi ltr ředidlem

6. Regulační knofl ík je třeba seřídit

Proveďte seňzení Rozptýlení barvy není dobré

1. Nastavené množství není správné

2. Barva je příliš hustá

Zkontrolujte viskozitu barvy Nanáší se příliš mnoho barvy

1. Stříkací pistole není čistá nebo není namazaná a

výsledkem je zasekávání pístu ve válci Rozeberte pistoli a vyčistěte ji ředidlem

říliš mnoho barvy Seřiďte nastavení množství otáčením ve směru ho- dinových ručiček, aby se množství barvy snížilo

3. Viskozita je příliš nízká

Zkontrolujte viskozitu Motorek je hlučnější než normálně

1. Stnkací pistole není čistá nebo není namazaná a

výsledkem je zasekávání pístu ve válci Rozeberte pistoli a vyčistěte ji ředidlem70

Pistole nestříká a není ani slyšet

1. Pistole není napájena elektrickým proudem

Zkontrolujte napájení Provozní zvuk není správný

1. Spatné nastavení výstupního množství

Proveďte nové nastavení

2. V nádobce na barvu je málo barvy a nasává se

vzduch Doplňte barvu

3. Nesprávné ředění nebo omezený průtok sací tru-

bičkou Zkontrolujte sací trubičku a viskozitu Povrch je jako “pomerančová kura” a dochází k nadměrnému mlžení

1. Je použito nesprávné ředidlo

Použijte správné ředidlo

2. Stříkací pistole je držena příliš daleko od stříkané-

ho povrchu Držte stříkací pistoli blíže u stříkaného povrchu

3. Barva je příliš hustá

Barvu rozřeďte ÚDRŽBA Pří provádní údržby motoru dbejte vždy na to, aby přístroj nebyl pod naptím. Přístroje značky SBM Group jsou konstruovány pro dlouhodobé používání při minimální údržbě. Budou fungovat bez problémů, pokud se jim bude věnovat ná- ležitá péče a pokud budou pravidelně čištěny. iatní Kryt přístroje pravidelně čistěte měkkým hadříkem (nejlépe po každém použití). Odstraňujte prach a špínu z otvorů ventilace. Pokud se apínu nepodaří odstranit, použijte měkký hadřík namočený v mýdlové vodě. Zásadně nepouží- vejte rozpouaštděla, jako jsou benzin, alkohol, čpavek apod. Tato rozpouštědla by mohla poškodit umlěo- hmotné součásti přístroje. Poruchy Jestliže dojde k poruše, např. v důsledku opotřebování některé součásti, obraťte se na zástupce fi rmy SBM Group. Na konci této příručky se nachází nákres p ří- stroje rozloženého na jednotlivé díly, které je možné objednat.
