MANUALE UTENTE DLM1010N Defort

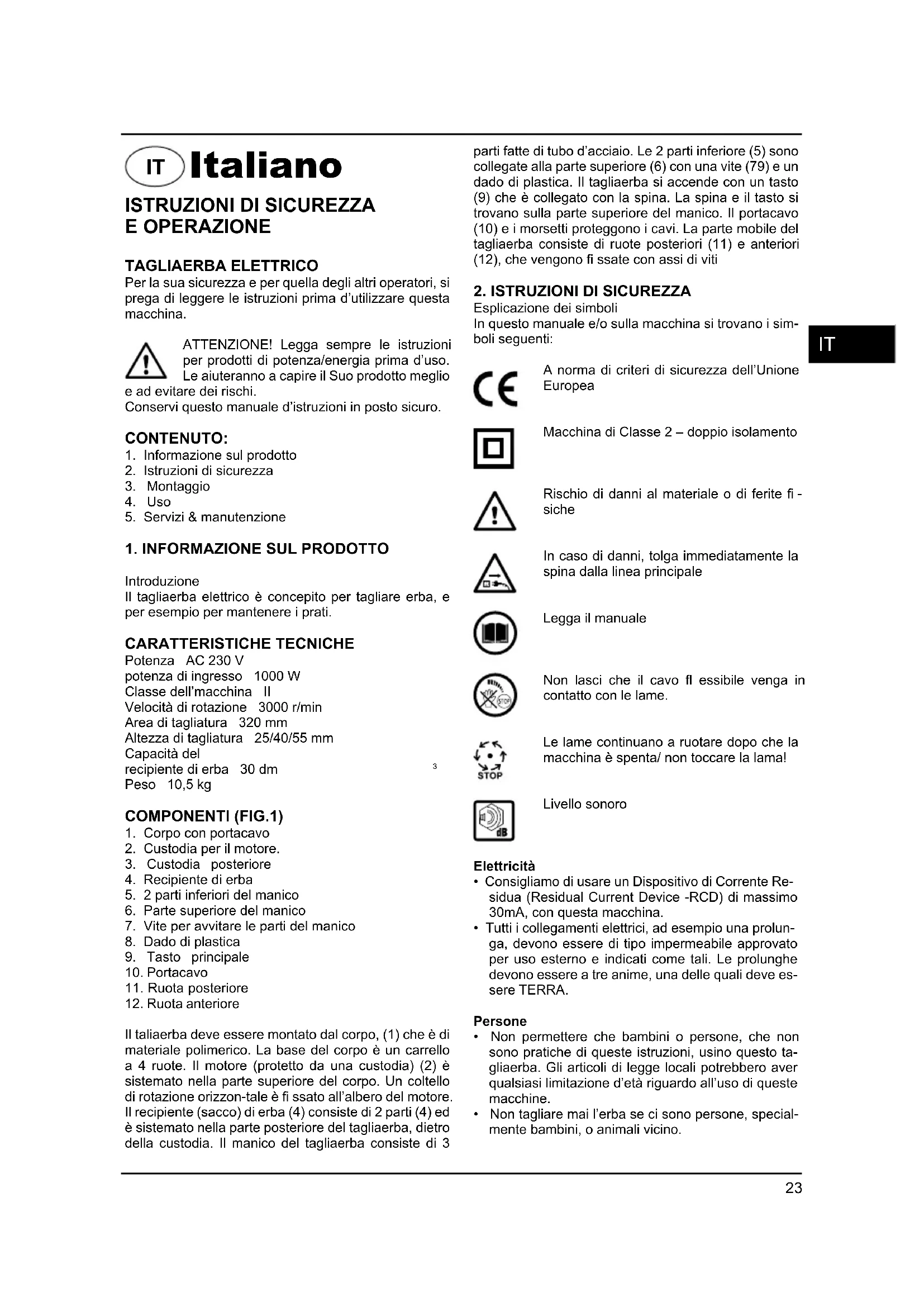

ISTRUZIONI DI SICUREZZA

E OPERAZIONE TAGLIAERBA ELETTRICO Per la sua sicurezza e per quella degli altri operatori, si prega di leggere le istruzioni prima d’utilizzare questa macchina. ATTENZIONE! Legga sempre le istruzioni per prodotti di potenza/energia prima d’uso. Le aiuteranno a capire il Suo prodotto meglio e ad evitare dei rischi.Conservi questo manuale d’istruzioni in posto sicuro. CONTENUTO:

1. Informazione sul prodotto 2. Istruzioni di sicurezza 3. Montaggio 4. Uso 5. Servizi & manutenzione

1. INFORMAZIONE SUL PRODOTTO

Introduzione Il tagliaerba elettrico è concepito per tagliare erba, e per esempio per mantenere i prati. CARATTERISTICHE TECNICHE Potenza AC 230 Vpotenza di ingresso 1000 WClasse dell’macchina II Velocità di rotazione 3000 r/min Area di tagliatura 320 mm Altezza di tagliatura 25/40/55 mmCapacità del recipiente di erba 30 dm Peso 10,5 kg COMPONENTI (FIG.1) 1. Corpo con portacavo 2. Custodia per il motore. 3. Custodia posteriore 4. Recipiente di erba 5. 2 parti inferiori del manico 6. Parte superiore del manico 7. Vite per avvitare le parti del manico 8. Dado di plastica 9. Tasto principale 10. Portacavo 11. Ruota posteriore 12. Ruota anteriore Il taliaerba deve essere montato dal corpo, (1) che è di materiale polimerico. La base del corpo è un carrello a 4 ruote. Il motore (protetto da una custodia) (2) è sistemato nella parte superiore del corpo. Un coltello di rotazione orizzon-tale è fi ssato all’albero del motore. Il recipiente (sacco) di erba (4) consiste di 2 parti (4) ed è sistemato nella parte posteriore del tagliaerba, dietro della custodia. Il manico del tagliaerba consiste di 3 parti fatte di tubo d’acciaio. Le 2 parti inferiore (5) sono collegate alla parte superiore (6) con una vite (79) e un dado di plastica. Il tagliaerba si accende con un tasto (9) che è collegato con la spina. La spina e il tasto si trovano sulla parte superiore del manico. Il portacavo (10) e i morsetti proteggono i cavi. La parte mobile del tagliaerba consiste di ruote posteriori (11) e anteriori (12), che vengono fi ssate con assi di viti

2. ISTRUZIONI DI SICUREZZA

Esplicazione dei simboli In questo manuale e/o sulla macchina si trovano i sim-boli seguenti: A norma di criteri di sicurezza dell’Unione Europea

Macchina di Classe 2 – doppio isolamento Rischio di danni al materiale o di ferite fi -siche

In caso di danni, tolga immediatamente la spina dalla linea principale Legga il manuale Non lasci che il cavo fl essibile venga in contatto con le lame. Le lame continuano a ruotare dopo che la macchina è spenta/ non toccare la lama! Livello sonoro Elettricità • Consigliamo di usare un Dispositivo di Corrente Re-sidua (Residual Current Device -RCD) di massimo 30mA, con questa macchina. • Tutti i collegamenti elettrici, ad esempio una prolun-ga, devono essere di tipo impermeabile approvato per uso esterno e indicati come tali. Le prolunghe devono essere a tre anime, una delle quali deve es-sere TERRA. Persone • Non permettere che bambini o persone, che non sono pratiche di queste istruzioni, usino questo ta-gliaerba. Gli articoli di legge locali potrebbero aver qualsiasi limitazione d’età riguardo all’uso di queste macchine. • Non tagliare mai l’erba se ci sono persone, special-mente bambini, o animali vicino.

• L’operatore è responsabile di danni a proprietà pri- vata o di rischi per altre persone. Preparazione

• Calzi sempre scarpe adatte al lavoro e un pantalone lungo.

• Non usare il tagliaerba/tagliare erba con i piedi nudi o con scarpe aperte.

• Controlli l’area di lavoro prima d’uso e tolga tutte le pietre, tutti i ramoscelli, cavi, e.a.

• Controlli sempre se le lame, i bulloni, e il meccani- smo di taglia presentano danni o sono logorati. So- stituisca delle lame logorate o bulloni danneggiati a set completi.

• Delle macchine a plurilame, faccia attenzione! Una lama rotativa potrebbe far ruotare le altre lame. Operazione

• Solamente usare nella luce del giorno o in luce arti- fi ciale.

• Si prega di evitare di usare il tagliaerba in erba bag- nata.

• Cerchi di rimanere in equilibrio su delle salite.

• Non correre mai mentre l’uso di questo tagliaerba.

• Tagli attraverso i fi anchi delle salite, specialmente se Lei ha un tagliaerba a asse verticale.

• Stia molto attento quando cambia di direzione sulle salite.

• Non tagliare delle salite troppo ripide.

• Stia molto attento quando inverte o tira la macchina verso di Lei.

• Spenga la macchina se la trasporta attraverso una superfi cie non erbosa e anche se la trasporta dal o al prato.

• Non usare mai la macchina senza dispositivi di sicu- rezza o se le protezioni o gli schermi sono danneg- giati.

• Accenda il motore secondo le istruzioni e con i piedi lontano dalla lama.

• Non inclinare la macchina quando accende il moto- re, salvo se le istruzioni consigliano il contrario. In questo caso, non inclinare più alto del necessario e inclini solamente la parte la più lontana dall’opera- tore. Si assicuri sempre che le due mani siano in posizione prima di rimettere la macchina sulla terra

• Non mettere le mani e i piedi vicino al/sotto il mec- canismo di rotazione. Non venire mai vicino all’aper- tura di scarico, specialmente se Lei ha un tagliaerba a asse verticale.

• Non trasportare mai la macchina quando il motore è acceso.

• Stacchi la spina dalla presa di corrente.

• Ogni volta che la macchina non sarà più sorveglia- ta.

• prima di riparare dei blocchi

• Prima di controlli, pulizie o manutenzioni

• dopo che un oggetto strano è stato ritirato Controlli se la macchina è danneggiata e la ripari se neces- sario.

• In caso di vibrazioni anormali. (immediatamente controllare) Manutenzione e conservazione

• Si assicuri che i dadi, le vite e bulloni siano ben fi s- sati, per assicurare lo stato di sicurezza della mac- china.

• Controlli l’attrezzatura raccoglitrice per usura o de- terioramento.

• Sostituisca le parti danneggiate o logore.

• Tagliaerba a cilindri: stia molto attento mentre le re- golazioni per prevenire che le dite siano intrappolate fra le lame muoventi e le parti fi sse della macchina.

• Tagliaerba a asse verticale: si assicuri che soltanto delle parti di ricambio appropriate siano usate.

Raccomandiamo di montare il tagliaerba in un posto chiuso con una superfi cie liscia o su un tavolo di lavoro speciale. Avrà bisogno di un giravite croce per montare il tagliaerba. Cominci a montare dopo la identifi cazione di tutte le parti (fi g. 1).

• Se toglie il tagliaerba della confezione, metta la par- te inferiore del manico (5) nelle fessure del corpo. In seguito, inclini la custodia e colleghi le fi ni del manico nel corpo con viti del tipo Parker dalla parte posteriore.

• Colleghi il portacavo (10) alla parte superiore del manico (6).

• Colleghi il cavo al manico del tagliaerba con due morsetti.

• Colleghi la parte superiore del manico (6) con le parti inferiori (5) e le colleghi con una vite (7) e un dado (8), messi in una chiave di collegamento.

• Avviti le ruote (11 e 12). Tutte le ruote devono esse- re fi ssate sulla stessa altezza.

• Spinga ambedue parti del recipiente di erba (4) fi no a si sente uno scatto. Sostituire le lame

• Spenga e tolga la spina dalla linea principale prima di sostituire la lama.

• Le ali della lama devono essere puntate verso l’alto per fi ssarle.

• Una chiave piatta (esagono) o altra di 24 serve a svitare e avvitare la lama.

• Nota: la testa della vita che serve a fi ssare la lama, è di plastica. Di conseguenza, la forza applicata sul- la vite deve essere di 10-16 Nm.

Operazione La base del tagliaerba è una lama orizzontale che è fi s-sata all’albero verticale del motore; la lama con una velocità di 3000r/min, taglia l’erba con l’altezza prede- terminata. L’erba viene raccolta nel recipiente attra- verso le fessure nella parte posteriore del tagliaerba, a mezzo della forza centrifuga e la pressione della rota- zione della lama. Molto importante: la lama deve esse- re posta appropriatamente per questo processo. Spegnere e accendere ON – OFF (fi g. 2)

1. Prema il tasto rotondo con una mano.

2. Tiri e tenga la impugnatura con l’altra mano.

3. Stacchi il tasto rotondo25

4. Tenga l’impugnatura mentre la completa operazione

5. Stacchi l’impugnatura per spegnere il tagliaerba

Consigli per l’operatore La più importante regola: tagli erba invece di piante! Tagli l’erba ogni 2 o 3 giorni, specialmente se l’erba cresce veloce. Il tagliaerba è dotato di un recipiente per raccogliere l’erba tagliata (il sacco), che rende il rastrello inutile! NB: La tagliatura di piante umide ha come conseguenza una diminuzione di effi cacia della funzione di rac-cogliere l’erba. Attenzione!

• Non tagliare erba umida con questo tagliaerba

• Prima di accendere la macchina, scelga la altezza desiderata di tagliatura. Tutte le ruote devono es- sere regolate sulla stessa altezza: I assi di ruota devono essere ben avvitate. Una ruota staccata potrebbe cadere sotto una lama in moto.

• È vietato di passare attraverso il cavo con il taglia- erba in moto. Per prevenire che si cammini attra- verso il cavo, raccomandiamo di appenderlo sulla spalla.

• Spinga il tagliaerba attentamente davanti a se stes- so mentre l’uso.

• Colleghi la prolunga prima di accendere il motore!

• Sconsigliamo di sovrariempire il recipiente di erba.

• Non usare mai il tagliaerba se il sacco del recipien- te non è posto e la custodia posteriore è sollevata: RISCHIO DI ESSERE FERITO! Legga cautamente tutte le condizioni summenziona- te. Cominci a tagliare alla parte più vicino della fonte d’energia (fi g. 3).

5. SERVIZI & MANUTENZIONE

ATTENZIONE! Stacchi il cavo, prima di ma- nutenzioni o preparazioni per la conservazio- ne. Pulizia Erba e sabbia devono essere tolte con uno spazzolino e una paletta da giardiniere di legno. Pulisca il tagliaer- ba regolarmente con un panno morbido, di preferenza prima d’ogni uso. Tolga le sporcizie con uno straccio morbido, inumidito con acqua saponosa. Non usare solventi come petrolio, alcool, ammoniaca, ecc. perché questi potrebbero danneggiare le parti di plastica. ATTENZIONE! È vietato di lavare il taglia- erba con una distesa d’acqua - solamente la classe IP 34 è +/- impermeabile. Manutenzione Controlli regolarmente che le parti principali non sia- no usurate. Se la tagliatura diventa d’inferiore qualità dopo un certo periodo, la lama potrebbe essere non affi lata. Istruzioni di affi lamento:

• Faccia raffreddare la lama continuamente mentre l’affi lamento, per prevenire che sia surriscaldata.

• Affi li la lama uniformemente a tutti i fi anchi per pre- venire che la lama vibri mentre l’uso.

• Sostituisca la lama in caso di incrinature o tagli sulla lama (o se la larghezza della lama è diventata meno di 5 mm dopo l’affi lamento.) Lubrifi cazione Questo apparecchio non ha bisogno d’extra lubrifi ca- zione.

CONSERVAZIONE E TRASPORTO

Conservi il tagliaerba in posto secco e ben ventilato con una temperatura di più di +5ºC. Raccomandiamo di svitare le ruote mentre il trasporto, per prevenire che il tagliaerba si muova. Per trasporti a distanze lunghe: raccomandiamo di smontare e mettere il tagliaerba nella confezione (scatola).

Errore La macchina non funziona La macchina funziona a intermittenza Risultato della tagliatura e irregolare La macchina vibra troppo Causa/soluzione Machina non e stata spenta in modo adatto/legga capitolo 4. USO Prolunga e danneggiata/La Controlli, la sostituisca se e danneggiata. Prolunga e danneggiata/La controlli, la sostituisca se e danneggiata. L’impianto elettrico della macchina e danneggiato/Si prega di prendere contatto con il centro di servizio Controlli l’altezza di tagliatura (ruote)/legga Capitolo 3. MONTAGGIO Lama non taglia piu/controlli la lama, la affi li o la sostituisca Lama di rotazione e sbilanciata/controlli se si presentano danni alla lama Il recipiente d’erba e pieno/vuoti il recipiente prima di continuare Il ventilatore e danneggiato (lista di parti di ricambio; nr 6)/ sostituisca il ventilatore L’erba non e abbastanza secca/continui se l’erba e secca. Non raccoglie tutta l’erba nel recipiente d’erba Errori Se errori si presentano a causa d’usura, si prega di prendere contatto con il centro di servizio (indirizzo scrit- to sulla carta di garanzia) Una lista di pezzi di ricambio che offriamo è inclusa alla fi ne di questo manuale. AMBIENTE Per prevenire che la macchina sia danneggiata duran- te il trasporto, questa macchina é consegnata in un imballo forte che e fatto di un materiale riusabile. Per favore far uso delle possibilità di riciclaggio. GARANZIA Si prega di leggere le condizioni di garanzia sulla carta di garanzia che è inclusa e di prendere contatto con il centro di servizio se ha delle domande riguardanti agli accessori o alle batterie.26

DICHIARAZIONE DI CONFORMITÀIT

DELL’AMBIENTE Gli apparecchi elettrici vecchi sono materiali pregiati, non rientra- no nei normali rifiuti domestici! Preghiamo quindi i gentili clienti di contribuire alla salvaguardia dell’ambiente e delle risorse e di consegnare il presente apparecchio ai centri di raccolta compe- tenti, qualora siano presenti sul territorio.
