MANUALE UTENTE DED250N Defort

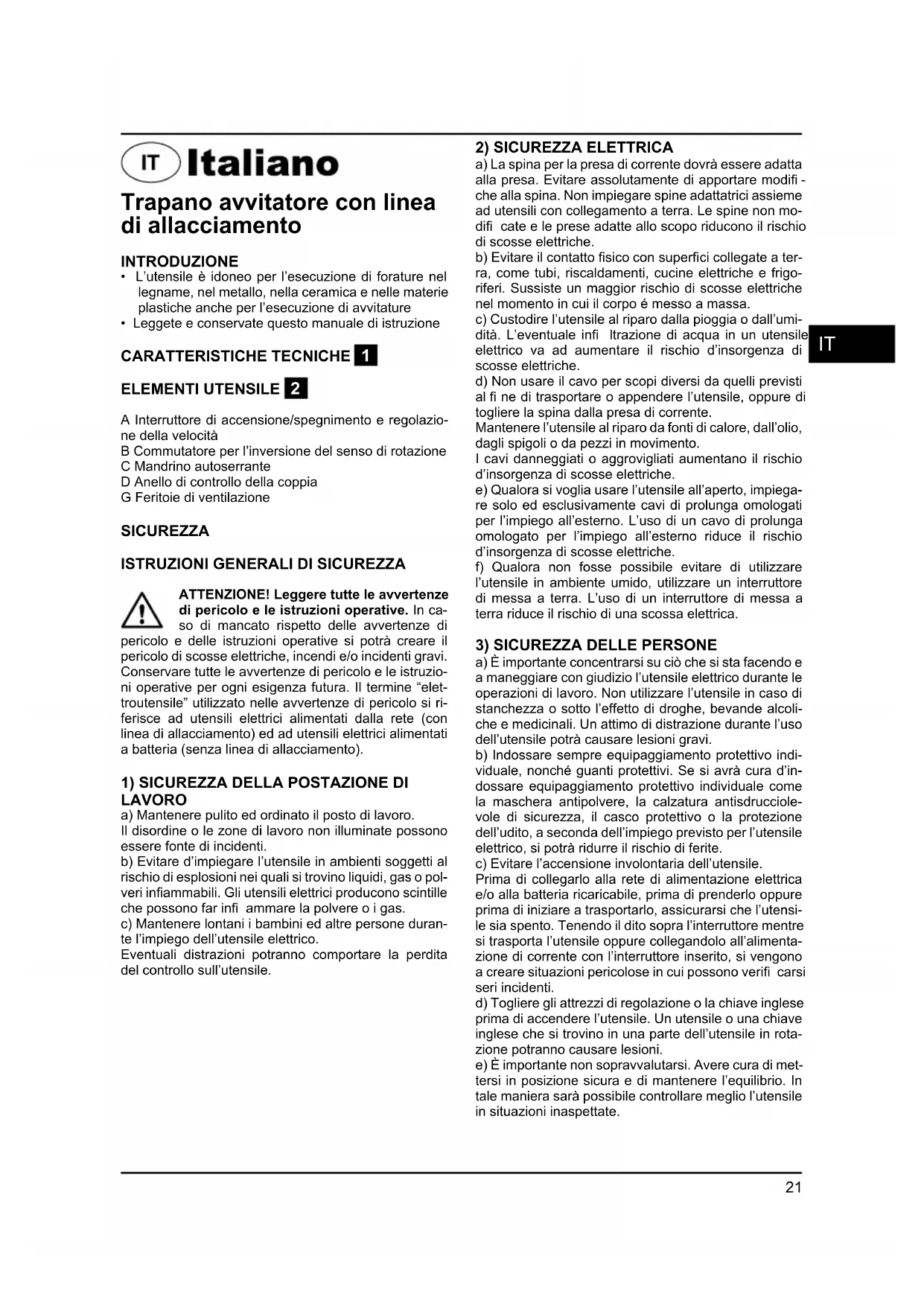

Trapano avvitatore con linea di allacciamento INTRODUZIONE

• L’utensile è idoneo per l’esecuzione di forature nel legname, nel metallo, nella ceramica e nelle materie plastiche anche per l’esecuzione di avvitature

• Leggete e conservate questo manuale di istruzione CARATTERISTICHE TECNICHE 1 ELEMENTI UTENSILE 2 A Interruttore di accensione/spegnimento e regolazio- ne della velocità B Commutatore per l’inversione del senso di rotazione C Mandrino autoserrante D Anello di controllo della coppia G Feritoie di ventilazione SICUREZZA

ISTRUZIONI GENERALI DI SICUREZZA

ATTENZIONE! Leggere tutte le avvertenze di pericolo e le istruzioni operative. In ca- so di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzio- ni operative per ogni esigenza futura. Il termine “elet- troutensile” utilizzato nelle avvertenze di pericolo si ri- ferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) SICUREZZA DELLA POSTAZIONE DI

LAVORO a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine o le zone di lavoro non illuminate possono essere fonte di incidenti. b) Evitare d’impiegare l’utensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o pol- veri infi ammabili. Gli utensili elettrici producono scintille che possono far infi ammare la polvere o i gas. c) Mantenere lontani i bambini ed altre persone duran- te l’impiego dell’utensile elettrico. Eventuali distrazioni potranno comportare la perdita del controllo sull’utensile.

2) SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifi - che alla spina. Non impiegare spine adattatrici assieme ad utensili con collegamento a terra. Le spine non mo- difi cate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fi sico con superfi ci collegate a ter- ra, come tubi, riscaldamenti, cucine elettriche e frigo- riferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo é messo a massa. c) Custodire l’utensile al riparo dalla pioggia o dall’umi- dità. L’eventuale infi ltrazione di acqua in un utensile elettrico va ad aumentare il rischio d’insorgenza di scosse elettriche. d) Non usare il cavo per scopi diversi da quelli previsti al fi ne di trasportare o appendere l’utensile, oppure di togliere la spina dalla presa di corrente. Mantenere l’utensile al riparo da fonti di calore, dall’olio, dagli spigoli o da pezzi in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e) Qualora si voglia usare l’utensile all’aperto, impiega- re solo ed esclusivamente cavi di prolunga omologati per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f) Qualora non fosse possibile evitare di utilizzare l’utensile in ambiente umido, utilizzare un interruttore di messa a terra. L’uso di un interruttore di messa a terra riduce il rischio di una scossa elettrica.

3) SICUREZZA DELLE PERSONE

a) È importante concentrarsi su ciò che si sta facendo e a maneggiare con giudizio l’utensile elettrico durante le operazioni di lavoro. Non utilizzare l’utensile in caso di stanchezza o sotto l’effetto di droghe, bevande alcoli- che e medicinali. Un attimo di distrazione durante l’uso dell’utensile potrà causare lesioni gravi. b) Indossare sempre equipaggiamento protettivo indi- viduale, nonché guanti protettivi. Se si avrà cura d’in- dossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciole- vole di sicurezza, il casco protettivo o la protezione dell’udito, a seconda dell’impiego previsto per l’utensile elettrico, si potrà ridurre il rischio di ferite. c) Evitare l’accensione involontaria dell’utensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’utensi- le sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’utensile oppure collegandolo all’alimenta- zione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono verifi carsi seri incidenti. d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l’utensile. Un utensile o una chiave inglese che si trovino in una parte dell’utensile in rota- zione potranno causare lesioni. e) È importante non sopravvalutarsi. Avere cura di met- tersi in posizione sicura e di mantenere l’equilibrio. In tale maniera sarà possibile controllare meglio l’utensile in situazioni inaspettate.22

• Evitate possibili danneggiamenti da viti e chiodi sporgenti; rimuoverli prima di iniziare la lavorazione

• Controllare che la tensione dell’alimentazione sia la stessa di quella indicata sulla targhetta dell’utensile (gli utensili con l’indicazione di 230V o 240V posso- no essere collegati anche alla rete di 220V)

• Utilizzate solo accessori il cui numero massimo di giri corrisponda almeno al massimo dei numeri di giri dell’utensile

• Questo utensile non dev’essere utilizzato da perso- ne di età inferiore ai 16 anni

• Usare cavi di prolunga completamente srotolati e sicure con una capacità di 16 Amp

• Mantenere sempre il cavo distante dalle parti in mo- vimento dell’utensile

• Se durante un’operazione di lavoro viene danneg- giato oppure troncato il cavo, non toccare il cavo ma estrarre immediatamente la spina dalla presa

• Non usare l’utensile quando il cavo è danneggiato; farlo sostituire da personale qualifi cato

• Se la punta si blocca inaspettatamente (provocando un contraccolpo di reazione), spegnete subito l’uten- sile

• Nel caso di cattivo funzionamento elettrico o mecca- nico, spegnete subito l’utensile e staccate la spina

• Fissare il pezzo da lavorare (un pezzo in lavorazio- ne rimane bloccato in posizione con maggiore sicu- rezza se fi ssato con appositi dispositivi di serraggio o con una morsa e non tenendolo con la mano)

• Quando si eseguono lavori in cui vi è pericolo che l’accessorio impiegato possa arrivare a toccare ca- vi elettrici nascosti oppure anche il cavo elettrico dell’elettroutensile stesso, operare con l’elettrouten- sile afferrandolo sempre alle superfi ci di impugna- tura isolate (un contatto con un cavo elettrico mette sotto tensione anche parti in metallo dell’elettrouten- sile provocando quindi una scossa elettrica)

• Al fi ne di rilevare possibili linee di alimentazione na- scoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice (un contatto con linee elettriche può provocare lo svilup- po di incendi e di scosse elettriche; danneggiando linee del gas si può creare il pericolo di esplosioni; penetrando una tubazione dell’acqua si provocano seri danni materiali oppure vi è il pericolo di provo- care una scossa elettrica)

• Non lavorare mai materiali contenenti amianto (l’amianto è ritenuto materiale cancerogeno)

• Le polveri di materiali come vernici contenenti piom- bo, alcune specie di legno, minerali e metallo posso- no essere nocive (il contatto con queste polveri o la loro inalazione possono causare reazioni allergiche e/o disturbi respiratori all’operatore o ad altre perso- ne presenti sul posto); indossare una maschera pro- tettiva per la polvere e utilizzare un dispositivo per l’estrazione della polvere se è presente una presa di collegamento f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lun- ghi potranno impigliarsi in pezzi in movimento. g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e ven- gano utilizzati senza errori. L’utilizzo di un’aspirazione polvere può ridurre lo svilup- parsi di situazioni pericolose dovute alla polvere.

4) MANEGGIO ED IMPIEGO ACCURATO DI

UTENSILI ELETTRICI a) Non sovraccaricare l’utensile. Impiegare l’utensi- le elettrico adatto per sbrigare il lavoro. Utilizzando l’utensile elettrico adatto si potrà lavorare meglio e con maggior sicurezza nell’ambito della gamma di potenza indicata. b) Non utilizzare utensili elettrici con interruttori difetto- si. Un utensile elettrico che non si può più accendere o spegnere è pericoloso e dovrà essere riparato. c) Prima di procedere ad operazioni di regolazione sull’utensile, prima di sostituire parti accessorie oppu- re prima di posare l’utensile al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l’utensile possa essere messo in funzione inavvertitamente. d) Custodire gli utensili elettrici non utilizzati al di fuori della portata dei bambini. Non fare usare l’utensile a persone che non sono abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli utensili elettrici sono pericolosi se utilizzati da persone inesperte. e) Effettuare accuratamente la manutenzione dell’uten- sile. Verifi care che le parti mobili dell’utensile funzioni- no perfettamente e non s’inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la fun- zione dell’utensile stesso. Far riparare le parti danneg- giate prima d’impiegare l’utensile. Numerosi incidenti vengono causati da utensili elettrici la cui manutenzio- ne è stata effettuata poco accuratamente. f) Mantenere affi lati e puliti gli utensili da taglio. Gli utensili da taglio curati con particolare attenzione e con taglienti affi lati s’inceppano meno frequentemente e sono più facili da condurre. g) Utilizzare utensili elettrici, accessori, attrezzi, ecc. in conformità con le presenti istruzioni. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l’impiego. L’impiego di utensili elettrici per usi diversi da quelli consentiti potrà dar luogo a situazioni di pe- ricolo.

a) Fare riparare l’utensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salva- guardata la sicurezza dell’utensile.23

MANUTENZIONE Assicurarsi che l’apparecchio non sia attivo quando si effettuano lavori di manutenzione sul motore. Gli apparecchi della SBM Group sono stati progettati per funzionare durante un lungo periodo di tempo con un minimo di manutenzione. Una funzionalità soddi- sfacente e continua dipende dalla cura appropriata dell’apparecchio e da una pulizia regolare. Pulire regolarmente la carcassadell’apparecchio con un panno morbido, preferibilmente dopo ciascun uso. Mantenere le fessure di ventilazione libere da polvere e sporcizia. Se la sporcizia non viene via usare un panno morbido imbevuto di acqua saponata. Non usare mai solventi come petrolio, alcol, acqua ammoniacata, ecc. Questi solventi possono danneggiare le parti di plastica. La macchina non ha bisogno di lubrifi cazione supple- mentare. Se dovessero sorgere difetti, p. es. dopo il logorio di un elemento, si prega di mettersi in contatto con il vostro rivenditore locale della SBM Group. AMBIENTE L’apparecchio viene consegnato dentro un imballaggio robusto per evitare che venga danneggiato durante il trasporto. Si può riciclare la maggior parte dei materiali dell’imballaggio. Portare questi materiali nei punti di ri- ciclaggio appropriati. Portare gli apparecchi che non desiderate più al vostro rivenditore locale della SBM Group. Lì verranno elimi- nati in modo sicuro per l’ambiente.

• Alcuni tipi di polvere sono classifi cati come cance- rogeni (quali le polveri di quercia e faggio) special- mente se associate ad additivi per il trattamento del legno; indossare una maschera protettiva per la pol- vere e utilizzare un dispositivo per l’estrazione della polvere se è presente una presa di collegamento

• Rispettare le istruzioni nazionali riguardanti l’estra- zione della polvere per i materiali in lavorazione

• Quando riponete l’utensile accertatevi che non ci siano parti in movimento e che il motore sia spento

• Staccate sempre la spina dell’utensile prima di effet- tuare regolazioni o cambiare gli accessori USO

• Regolazione della velocità per un avviamento lento

• Inversione del senso di rotazione - quando la posizione sinistra/destra non è inserita pro- priamente l’interruttore A non può essere attivato ! invertire il senso di rotazione solo quando l’utensile si è arrestato completamente

• Cambio delle punte - introdurre la punta il più profondamente possibile nel mandrino ! non utilizzare punte con il gambo danneggiato

• Controllo della coppia - da 1 a 8 D viene aumentata la coppia di torsione; la posizione E viene utilizzata per lavori pesanti di foratu- ra e avvitatura - quando avvitate una vite, prima provare la posizione 1 del e incrementarne il valore fi no a raggiungere la profondità desiderata

• Tenuta e guida dell’utensile 0 ! durante la lavorazione, impugna l’utensile sempre in corrispondenza della(e) area(e) grigia(e) - tenere scoperte le feritoie di ventilazione G - non applicate una pressione eccessiva all’utensile; lasciate che sia l’utensile a lavorare per voi CONSIGLIO PRATICO

• Quando le parti da forare sono ferrose - preparare un piccolo foro, quando è richiesto un gran- de foro - lubrifi care la punta di tanto in tanto con olio

• Quando avvitate una vite in vicinanza dei bordi dell’asse, è preferibile fare un foro precedentemente per evitare le spaccature di legno

• Per un uso ottimale dell’utensile si raccomanda di esercitare una pressione constante sulla vite, so- prattutto svitando

• Quando avvitate una vite su legno duro, è preferibile forare un foro precedentemente Il vostro apparecchio è doppiamente isolato in conformità all’ EN60745; pertanto non è ne- cessario alcun cavo di collegamento a terra.24

DICHIARAZIONE DI CONFORMITÀIT

Gli apparecchi elettrici vecchi sono materiali pregiati, non rientra- no nei normali rifiuti domestici! Preghiamo quindi i gentili clienti di contribuire alla salvaguardia dell’ambiente e delle risorse e di consegnare il presente apparecchio ai centri di raccolta compe- tenti, qualora siano presenti sul territorio
