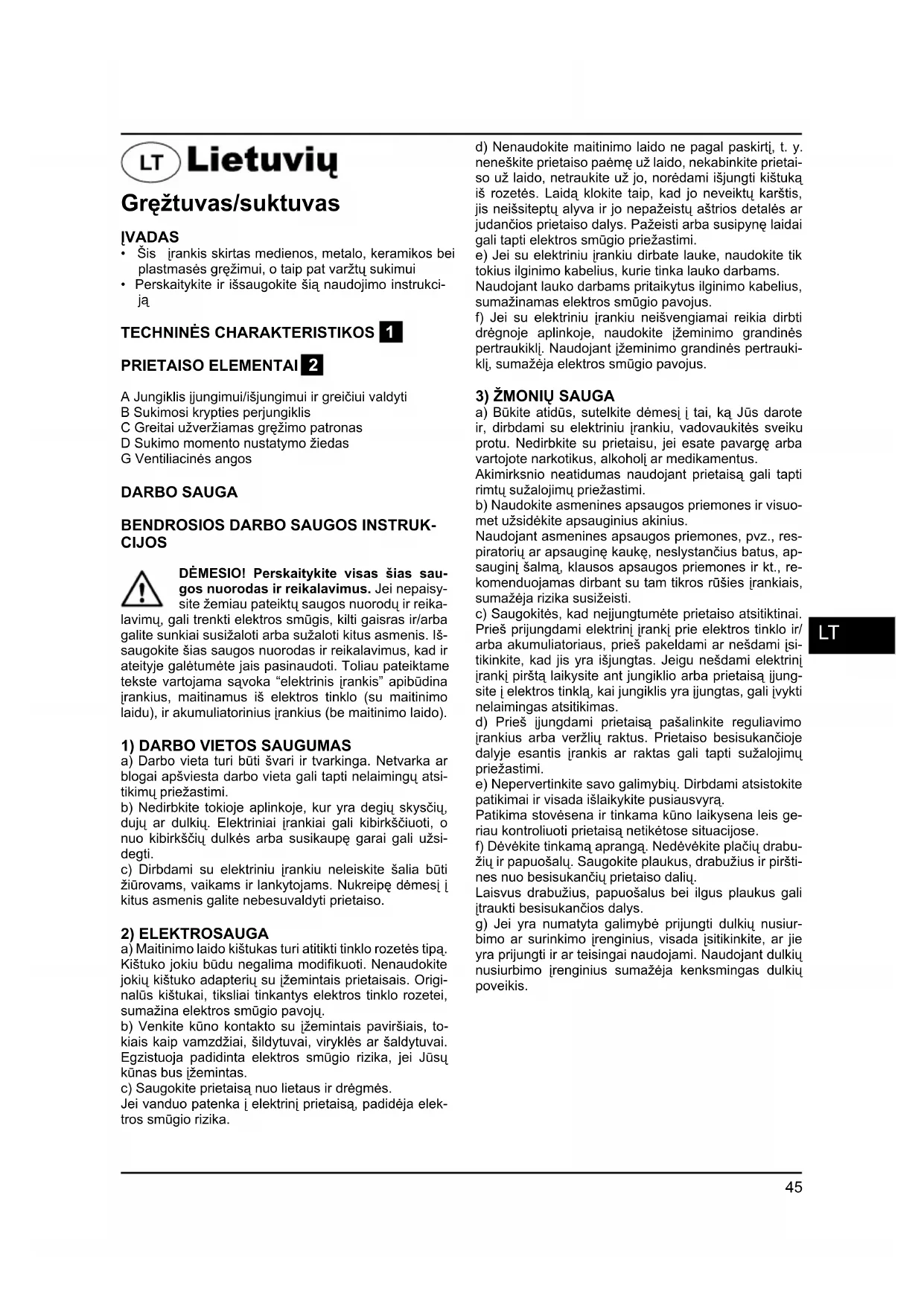

NAUDOJIMO INSTRUKCIJA DED250N Defort

• Šis įrankis skirtas medienos, metalo, keramikos bei plastmasės gręžimui, o taip pat varžtu sukimui
• Perskaitykite ir išsaugokite šią naudojimo instrukcija

TECHNINÉS CHARAKTERISTIKOS 1

PRIETAISO ELEMENTAI 2

A Jungiklis jungimui/išjungimui ir greičiui valdyti
B Sukimosi krypties perjungiklis
C Greitai užveržiamas gręžimo patronas
D Sukimo momento nustatymo žiedas
G Ventiliacinês angos

DARBO SAUGA

BENDROSIOS DARBO SAUGOS INSTRUK-CIJOS

DĖMESIO! Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir/arba galite sunkiai susižaloti arba sužaloti kitus asmenis. Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti. Toliau pateiktame tekste vartojama sąvoka “elektrinis įrankis” apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido).

1) DARBO VIETOS SAUGUMAS

a) Darbo vieta turi būti švari ir tvarkinga. Netvarka ar blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
b) Nedirbkite tokioje aplinkoje, kur yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsi-degti.
c) Dirbdami su elektriniu įrankiu neleiskite šalia būti žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį i kitus asmenis galite nebesuvaldyti prietaiso.

2) ELEKTROSAUGA

a) Maitinimo laido kištukas turi atitikti tinklo rozetės tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite jokių kištuko adapterių su ižemintais prietaisais. Originalūs kištukai, tiksliai tinkantys elektros tinklo rozetei, sumažina elektros smūgio pavojų.
b) Venkite kūno kontakto su jžemintais paviršiais, tokiais kaip vamzdžiai, šildytuvai, viryklės ar šaldytuvai. Egzistuoja padidinta elektros smūgio rizika, jei Jūsų kūnas bus jžemintas.
c) Saugokite prietaisą nuo lietaus ir dręgmės.
Jei vanduo patenka i elektrini prietaisa, padidėja elektros smūgio rizika.

d) Nenaudokite maitinimo laido ne pagal paskirtj, t. y. neneškite prietaiso paemę už laido, nekabinkite prieta- so už laido, netraukite už jo, norėdami išjungti kištuką iš rozetės. Laidą klokite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
e) Jei su elektriniu jrankiu dirbate lauke, naudokite tik tokius ilginimo kabelius, kurie tinka lauko darbams.
Naudojant lauko darbams pritaikytus ilginimo kabelius, sumažinamas elektros smūgio pavojus.
f) Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite įžeminimo grandinės pertraukiklį. Naudojant įžeminimo grandinės pertraukiklį, sumažėja elektros smūgio pavojus.

3) ŽMONIU SAUGA

a) Būkite atidūs, sutelkite dėmesį į tai, ką Jūs darote ir, dirbdami su elektriniu įrankiu, vadovaukitės sveiku protu. Nedirbkite su prietaisu, jei esate pavargę arba vartojote narkotikus, alkoholį ar medikamentus.
Akimirksnio neatidumas naudojant prietaisą gali tapti rimtų sužalojimų priežastimi.
b) Naudokite asmenines apsaugos priemones ir visuomet užsidėkite apsauginius akinius.

Naudojant asmenines apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalma, klausos apsaugos priemones ir kt., rekomenduojamas dirbant su tam tikros rūšies įrankiais, sumažėja rizika susižeisti.

c) Saugokitės, kad nejjungtumėte prietaiso atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir/arba akumuliatoriaus, prieš pakeldami ar nešdami įsi-tikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungs-site į elektros tinklą, kai jungiklis yra įjungtas, gali įvykti nelaimingas atsitikimas.

d) Prieš ijungdami prietaisą pašalinkite reguliavimo įrankius arba veržlių raktus. Prietaiso besisukančioje dalyje esantis įrankis ar raktas gali tapti sužalojimų priežastimi.

e) Nepervertinkite savo galimybių. Dirbdami atsistokite patikimai ir visada išlaikykite pusiausvyrą.

Patikima stovėsena ir tinkama kūno laikysena leis geriau kontroliuoti prietaisą netikėtose situacijose.

f) Dévékite tinkamą aprangą. Nedévékite plačių drabužių ir papuošalu. Saugokite plaukus, drabužius ir pirštines nuo besisukančių prietaiso dalių.

Laisvus drabužius, papuošalus bei ilgus plaukus gali jtraukti besisukančios dalys.

g) Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar teisingai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.

4) RÜPESTINGA ELEKTRINIŲ IRANKIŲ PRIEŽIŪRA IR NAUDOJIMAS

a) Neperkraukite prietaiso. Naudokite Jūsų darbui tinkamą elektrini įrankį. Su tinkamu elektrinių įrankiu Jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
b) Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar iš-jungti, yra pavojingas ir jį reikia remontuoti.
c) Prieš reguliuodami prietaisa, keisdami darbo jrankius ar prieš valydami prietaisa, iš elektros tinklo lizdo ištraukite kištuka ir/arba išimkite akumuliatorių. Ši saugumo priemonė apsaugos jus nuo netikėto prietaiso jsijungimo.
d) Nenaudojamą prietaisą sandéliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vie-toje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
e) Rūpestingai prižiūrėkite prietaisą. Tikrinkite, ar besi-sukančios prietaiso dalys tinkamai veikia ir niekur ne-kliūva, ar nėra sulūžusių ar šiaip pažeistų dalių, kurios įtakotų prietaiso veikimą. Prieš vėl naudojant prietaisą pažeistos prietaiso dalys turi būti suremontuotos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūri-mi elektriniai įrankiai.
f) Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpeestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti. g) Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje.

Taip pat atsižvelkite i darbo sąlygas bei atliekamo darbo pobūdį. Naudojant elektrinius įrankius ne pagal jų paskirtį galima sukelti pavojingas situacijas.

5) APTARNAVIMAS

a) Prietaisą turi remontuoti tik kvalifikuotas specialistas ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog prietaisas išliks saugus.

DARBU SAUGOS NUORODOS DIRBANTIEMS SU GREŽTUVAIS/SUKTUVAIS

• Saugokite, kad nepažeistumėte prietaiso į ruošinyje esančius varžtus, vinis ir pan; prieš pradėdami darba juos pašalinkite
• Visada patikrinkite, ar elektros tinklo įtampa atitinka prietaiso firminėje lentelėje nurodyta įtampa (prietaisus su nurodyta įtampa 230 V ir 240 V galima jungti į 220 V įtampos elektros tinkla)
• Leidžiama naudoti tik tokius įrankius, kurių maksimalus leistinas apsisukimų skaičius yra ne mažesnis, nei maksimalus Jūsų prietaiso sūkių skaičius
• Ši prietaisą turėtu naudoti tik asmenys, kuriems 16 ir daugiau metų
• Naudodami ilginamuosius kabelius atkreipkite dėmesį į tai, kad kabelis būtų iki galo išvyniotas ir būtų pritaikytas 16 A elektros srovei
• Pasirūpinkite, kad maitinimo kabelis nebūtų arti besisukančių prietaiso dalių
• Jei dirbant bus pažeistas ar nutrauktas kabelis, b ütina neliečiant kabelio tuojau pat ištraukti kištuką iš elektros tinklo lizdo

• Prietaisą su pažeistu kabeliu naudoti draudžiama; jį turi pakeisti kvalifi kuotas elektrikas

• Netikėtai užstrigus gražtui (atsiranda pavojingos reakcijos jėgos), tuojau pat išjunkite prietaisą.

• Atsiradus mechaninio ar elektrinio pobūdžio truk-džiams, tuojau pat išjunkite prietaisą ir ištraukite kištuką iš elektros tinklo lizdo
• Saugiai laikykite tvirtinamą dirbinį (dirbinį, kuris segamas ar kalamas kabių kalimo įrankiais, saugiau laikyti spaustuvu nei ranka)
• Dirbdami ten, kur besisukantis įrankis galėtų kliudyti paslėptą laidą ar savo paties maitinimo laidą, laikykite prietaisą už izoliuotų rankenu (dėl kontakto su laidininku, kuriuo teka elektros srovė, metalinėse prietaiso dalyse atsiranda įtampa ir naudotojas gali gauti elektros smūgį)
• Naudodami tam skirtus paieškos prietaisus, patikrinkite, ar grežimo vietoje nėra paslėptų komunalinių tinklų vamzdynų, arba pasikvieskite į pagalbą vietinius komunalinių paslaugų tiekėjus (kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų; pažeidus dujotiekio vamzdį, gali įvykti sprogimas; pažeidus vandentiekio vamzdį, galima pridaryti daugybę nuostolių bei sukelti elektros smūgio pavojų)
• Draudžiama apdirbti medžiagas, kurių sudėtyje yra asbesto (asbestas pasižymi vėžį sukeliančiu poveikiu)
• Kai kurių medžiagų, kaip antai dažų, kurių sudėtyje yra švino, kai kurių medžių rūšių medienos, mineralų ir metalo dulkės gali būti kenksmingos (kontaktas su šiomis dulkėmis arba įkvėptos dulkės gali sukelti operatoriui arba šalia esantiems žmonėms alergines reakcijas ir/arba kvėpavimo sistemos susirgimus); mūvėkite priešdulkinę puskaukę arba dirbdami naudokite dulkių ištraukimo įrenginį, jei jį galima prijungti
• Kai kurių rūšių dulkės priskiriamos kancerogeninėms (pvz., ažuolo arba buko medienos dulkės), ypač susimaišiusios su medienos taurinimui naudojamais priedais; mūvėkite priešdulkinę puskaukę arba dirbdami naudokite dulkių ištraukimo įrenginį, jei jį galima prijungti
• Vadovaukitės Jūsų šalyje taikomų direktyvų reikalavimais, skirtais medžiagoms, su kuriomis norite dirbti
• Prieš padėdami prietaisą jį išjunkite ir palaukite, kol visos besisukančios jo dalys visiškai sustos
• Prieš reguliuojant prietaisą arba keičiant darbo įrankius, ištraukite kištuką iš el. tinklo lizdo

NAUDOJIMAS

• Ijungimas/išjungimas ③④
- Greičio reguliavimas, švelniai pradedant grężimą ⑤
- Sukimosi krypties perjungiklis ⑥

- kol šis perjungiklis neužsifiksavo kairėje arba dešinėje padėtyje, negalėsite nuspausti jungiklio A

! sukimosi kryptj perjungti tik prietaisui visiškai sustojus

- Antgalių pakeitimas ⑦ - darbo antgalį įstatykite į gręžimo patroną kiek galima giliau

! nenaudokite antgalių su pažeistu kotu

- Sukimo momento reguliatorius ⑧

- sukimo momentas didėja, perstatant sankabos nustatymo žiedą D nuo 1-mos iki 8-tos padėties;

padėtyje E sankaba yra užblokuojama - tuomet galima atlikti sunkius gręžimo ir varžtų sukimo darbus - suk-dami varžtus pradėkite nuo žiedo padėties 1 ir tik po to palaipsniui didinkite sukimo momentą, kol pasieksite pageidaujamą jsukimo gylį

- Prietaiso laikymas ir valdymas 0

! dirbdami laikykite prietaisą už pilkos spalvos suémimo vietos(-u)

- ventiliacines angas G laikykite neuždengtas

- nespauskite prietaiso pernelyg stipriai; tegul prietaisas dirba už Jus

NAUDOJIMO PATARIMAI

- Grežiant metala

- jei reikia gręžti didelio skersmens skylę, prieš tai išgręžkite mażą skylutę

- retkarčiais patepkite gražtą alyva

- Prieš sukant varžta medinio ruošinio pakraštyje, visų pirma reikia išgręžti skylutę, kad medis nesuskiltų

- Norėdami pasiekti optimalius rezultatus, sukdami varžta (ypač jį išsukdami) pastoviai laikykite prietaisą prispaustą

- Sukant varžtą i kietmedi, prieš tai reikėtu išgręžti skylutę

- jei reikia gręžti didelio skersmens skylę, prieš tai išgręžkite mažą skylutę - retkarčiais patepkite grąztą alyva - Prieš sukant varztą medinio ruošinio pakraštyje, visų pirma reikia išgręžti skylutę, kad medis nesuskiltų - Norėdami pasiekti optimalius rezultatus, sukdami varztą (ypač jį išsukdami) pastoviai laikykite prietaisą prispaustą - Sukant varztą į kietmedį, prieš tai reikėtų išgręžti skylutę

Irankis turi dvigubą izoliaciją, todėl jo nereikia ižeminti.

TTECHNINIS APTARNAVIMAS IR PRIEŽIŪRA

Prieš atlikdami įrankio techninio aptarnavimo darbus, ištraukite jį iš maitinimo tinklo!

• Kiekvieną kartą baigus dirbti rekomenduojama minkštu audiniu ar servetėle nuvalyti nuo įrankio korpuso ir ventiliacinių angų purvą bei dulkes. Įsisenėjusi purvą rekomenduojama šalinti minkštu audiniu, suvilgytu muiliname vandenyje. Jokiais būdais negalima naudoti tirpiklių: benzino, spirito, amoniako tirpalų ir pan., kurie gali pažeisti įrankio korpusą.
  • Irankio nereikia papildomai sutepti.
• Sugedus įrankiui, kreipkitės į SBM Group Aptarnavi-mo tarnyba.

APLINKOS APSAUGA

Siekiant nepažeisti gaminio gabenant, jis yra apsaugotas specialia pakuote. Daugumą pakavimo medžiagų galima pakartotinai perdirbti, todėl prašome atiduoti juos artimiausiai specializuotai organizacijai. Pasibaigus gaminio galiojimo laikui, atiduokite jį utilizuoti Aptarnavimo tarnybai ar artimiausiam SBM Group platintojui.

RU Русский

TRIUKŠMINGUMAS/VIBRACIJA Šio prietaiso triukšmingumas buvo išmatuotas pagal EN 60745 reikalavimus keliamo triukšmo garso slėgio lygis siekia <93 dB(A) ir akustinio galingumo lygis <88 dB(A) (standartinis nuokrypis: 3 dB), ir vibracijos pagreitis rankos plaštakos srityje tipiniu atveju yra mažesnis, kaip <2,29 m/s²

Nemeskite elektrinių įrankių, papildomos įrangos ir pakuotės į buitinių atliekų konteinerius (galioja tik ES valstybėms). Pagal ES Direktyva 2002/96/EG dėl naudotų elektrinių ir elektroninių prietaisų atliekų utilizavimo ir pagal vietinius valstybės įstatymus atitarnavę elektriniai įrankiai turi būti surenkami atskirai ir gabenami į antrinių žaliavų tvarkymo vietas, kur jie turi būti sunaikinami ar perdirbami aplinkai nekenksmingu būdu
