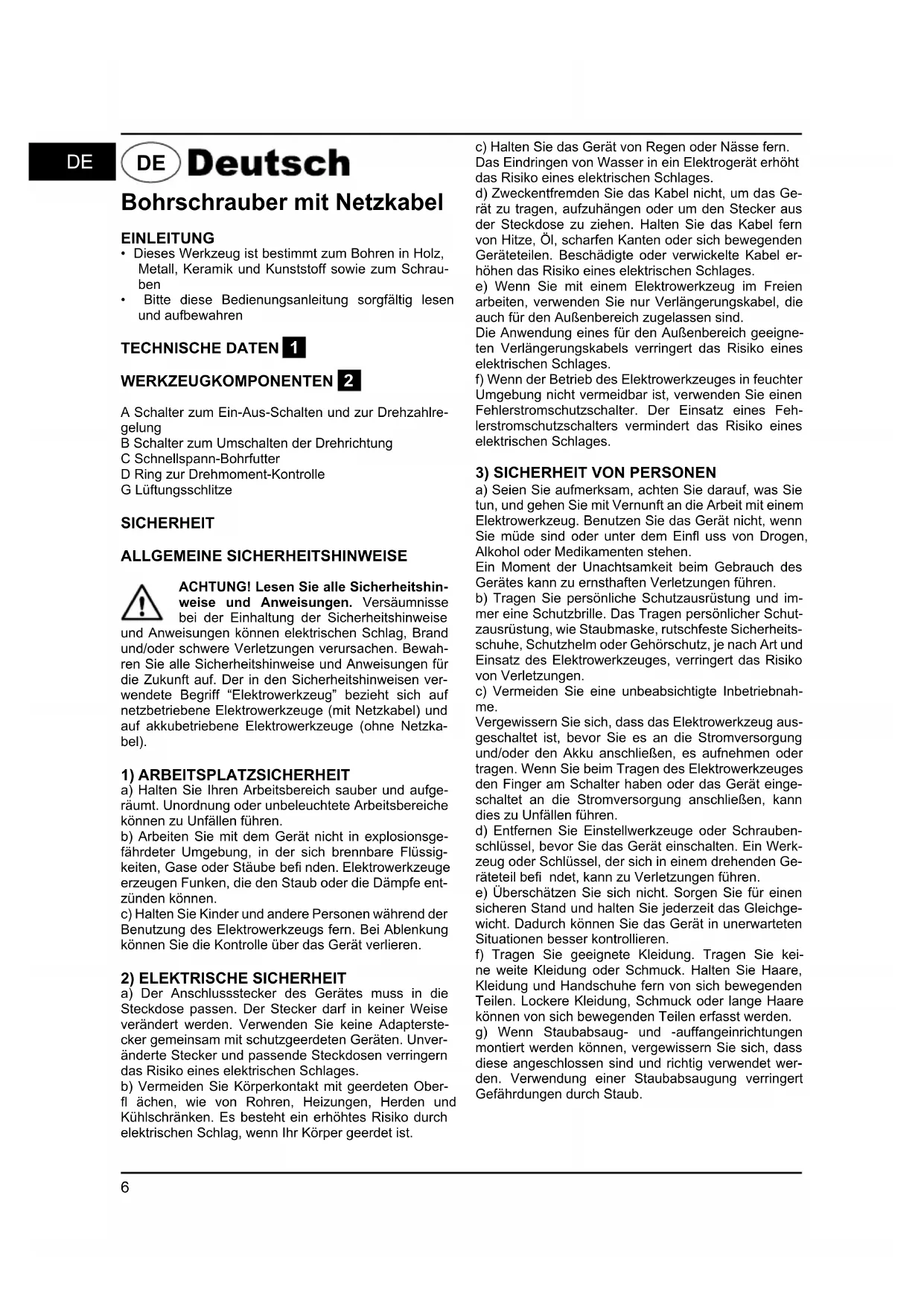

BEDIENUNGSANLEITUNG DED250N Defort

Bohrschrauber mit Netzkabel EINLEITUNG

• Dieses Werkzeug ist bestimmt zum Bohren in Holz, Metall, Keramik und Kunststoff sowie zum Schrau- ben
• Bitte diese Bedienungsanleitung sorgfältig lesen und aufbewahren TECHNISCHE DATEN 1 WERKZEUGKOMPONENTEN 2 A Schalter zum Ein-Aus-Schalten und zur Drehzahlre-gelungB Schalter zum Umschalten der DrehrichtungC Schnellspann-BohrfutterD Ring zur Drehmoment-KontrolleG Lüftungsschlitze SICHERHEIT ALLGEMEINE SICHERHEITSHINWEISE ACHTUNG! Lesen Sie alle Sicherheitshin-weise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewah-ren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen ver-wendete Begriff “Elektrowerkzeug” bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzka-bel).

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und aufge-räumt. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.b) Arbeiten Sie mit dem Gerät nicht in explosionsge-fährdeter Umgebung, in der sich brennbare Flüssig-keiten, Gase oder Stäube befi nden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe ent-zünden können.c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterste-cker gemeinsam mit schutzgeerdeten Geräten. Unver-änderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.b) Vermeiden Sie Körperkontakt mit geerdeten Ober-fl ächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.c) Halten Sie das Gerät von Regen oder Nässe fern.Das Eindringen von Wasser in ein Elektrogerät erhöhtdas Risiko eines elektrischen Schlages.d) Zweckentfremden Sie das Kabel nicht, um das Ge-rät zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel er-höhen das Risiko eines elektrischen Schlages.e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind.Die Anwendung eines für den Außenbereich geeigne-ten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Feh-lerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfl uss von Drogen, Alkohol oder Medikamenten stehen.Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.b) Tragen Sie persönliche Schutzausrüstung und im-mer eine Schutzbrille. Das Tragen persönlicher Schut-zausrüstung, wie Staubmaske, rutschfeste Sicherheits-schuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.c) Vermeiden Sie eine unbeabsichtigte Inbetriebnah- me. Vergewissern Sie sich, dass das Elektrowerkzeug aus-geschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät einge-schaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.d) Entfernen Sie Einstellwerkzeuge oder Schrauben-schlüssel, bevor Sie das Gerät einschalten. Ein Werk-zeug oder Schlüssel, der sich in einem drehenden Ge-räteteil befi ndet, kann zu Verletzungen führen.e) Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichge-wicht. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.f) Tragen Sie geeignete Kleidung. Tragen Sie kei-ne weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet wer-den. Verwendung einer Staubabsaugung verringert Gefährdungen durch Staub. DE7

• Das Kabel immer von umlaufenden Teilen des Werk- zeuges fernhalten

• Wird bei der Arbeit das Kabel beschädigt oder durchtrennt, Kabel nicht berühren, sondern sofort den Netzstecker ziehen

• Werkzeug nicht weiter verwenden, wenn das Kabel beschädigt ist; lassen Sie dieses von einem aner- kannten Elektrofachmann ersetzen

• Im Falle des unerwarteten Blockierens des Bohrers (mit einer ruckartigen gefährlichen Reaktion), das Werkzeug sofort abschalten

• Bei elektrischer oder mechanischer Fehlfunktion das Werkzeug sofort ausschalten und den Netzste- cker ziehen

• Sichern Sie das Werkstück (ein mit Spannvorrich- tungen oder Schraubstock festgehaltenes Werk- stück ist sicherer gehalten als mit der Hand)

• Fassen Sie das Elektrowerkzeug nur an den iso- lierten Grifffl ächen, wenn Sie Arbeiten ausführen, bei denen das Zubehör verborgene Stromleitungen oder das eigene Netzkabel treffen kann (Kontakt mit einer spannungsführenden Leitung setzt auch Me- tallteile des Elektrowerkzeuges unter Spannung und führt zu einem elektrischen Schlag)

• Verwenden Sie geeignete Suchgeräte, um verbor- gene Versorgungsleitungen aufzuspüren, oder zie- hen Sie die örtliche Versorgungsgesellschaft hinzu (Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen; Beschädigung einer Gasleitung kann zur Explosion führen; Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen)

• Bearbeiten Sie kein asbesthaltiges Material (Asbest gilt als krebserregend)

• Staub von Materialien wie Farbe, die Blei enthält, ei- nigen Holzarten, Mineralien und Metall kann schäd- lich sein (Kontakt mit oder Einatmen des Staubs kann zu allergischen Reaktionen und/oder Atem- wegskrankheiten beim Bediener oder Umstehenden führen); tragen Sie eine Staubmaske und arbeiten Sie mit einem Staubabsaugungssystem, wenn ein solches angeschlossen werden kann

• Bestimmte Arten von Staub sind als karzinogen klassifi ziert (beispielsweise Eichen- und Buchen- holzstaub), insbesondere in Verbindung mit Zu- sätzen für die Holzvorbehandlung; tragen Sie eine Staubmaske und arbeiten Sie mit einem Staubab- saugungssystem, wenn ein solches angeschlossen werden kann

• Beachten Sie die für Ihr verwendetes Verbrauchs- material gültigen nationalen Staubschutzvorgaben

• Sobald Sie sich von Ihrem Werkzeug entfernen, sollte dieses ausgeschaltet werden und die sich be- wegenden Teile vollkommen zum Stillstand gekom- men sein

• Ziehen Sie grundsätzlich den Netzstecker, bevor Sie beliebige Änderungen an den Einstellungen oder ei- nen Zubehörwechsel vornehmen

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie bes- ser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schal- ter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/ oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeab- sichtigten Start des Geräts. d) Bewahren Sie unbenutzte Elektrowerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie Per- sonen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. e) Pfl egen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteteile einwandfrei funktionie- ren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes be- einträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepfl egte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elek- trowerkzeugen für andere als die vorgesehenen An- wendungen kann zu gefährlichen Situationen führen.

a) Lassen Sie Ihr Gerät nur von qualifi ziertem Fach- personal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Ge- räts erhalten bleibt.

SICHERHEITSHINWEISE FÜR BOHR-

• Beschädigungen durch Schrauben, Nägel und ähn- liches an Ihrem Werkstück vermelden; diese vor Ar- beitsbeginn entfernen

• Stets nachprüfen, daß die Netzspannung mit der auf dem Typenschild des Werkzeuges angegebe- nen Spannung übereinstimmt (mit 230V oder 240V beschriftete Werkzeuge können auch an 220V be- trieben werden)

• Nur Zubehör verwenden, dessen zulässige Dreh- zahl mindestens so hoch ist wie die höchste Leer- laufdrehzahl des Werkzeuges

• Der Benutzer dieses Werkzeuges sollte älter als 16 Jahre sein

• Bei Benutzung von Verlängerungskabeln ist darauf zu achten, daß das Kabel vollständig abgerollt ist und eine Kapazität von 16 A hat8

Die Maschine braucht keine zusätzliche Schmierung. Wenden Sie sich in Störungsfällen, z.B. durch Ver- schleiß eines Teils, an Ihren örtlichen SBM Group- Vertragshändler. UMWELT Um Transportschäden zu verhinderen, wird die Ma- schine in einer soliden Verpackung geliefert. Die Ver- packung besteht weitgehend aus verwertbarem Mate- rial. Benutzen Sie also die Möglichkeit zum Recyclen der Verpackung. Bringen Sie bei Ersatz die alten Ma- schinen zu Ihren örtlichen SBM Group-Vertagshändler. Er wird sich um eine umweltfreundliche Verarbeitung ïhrer alten Maschine bemühen. BEDIENUNG

• Drehzahlregulierung für Sanftanlauf

• Umschalten der Drehrichtung - wenn die links/rechts Position nicht richtig einrastet, kann der Schalter A nicht betätigt werden ! Drehrich- tung nur dann umschalten, wenn das Werkzeug voll- kommen stillsteht

• Wechseln von Bits - das Bit so tief wie möglich in das Bohrfutter einführen ! keine Bits mit beschädigtem Schaft benutzen

• Drehmoment-Kontrolle - das Drehmoment wird erhöht indem man Kupplungs- ring D von 1 auf 8 dreht; in der Position E wird die Kupplung gesperrt um schwere Bohr- und Schraubar- beiten auszuführen - beim Eindrehen einer Schraube beginnen Sie zu- nächst mit der Position 1 und erhöhen dann langsam, bis die gewünschte Tiefe erreicht ist

• Halten und Führen des Werkzeuges 0 ! Werkzeug beim Arbeiten immer am grauen Griffbereich fassen - Lüftungsschlitze G unbedeckt halten - nicht zuviel Druck auf das Werkzeug ausüben; lassen Sie das Werkzeug für Sie arbeiten ANWENDUNGSHINWEISE

• Beim Bohren in Metall - kleines Loch vorbohren wenn ein größeres Loch be- nötigt ist - Bits gelegentlich mit Öl einfetten

• Beim Eindrehen einer Schraube am Ende oder Kopfstück eines Holzes sollte ein Loch vorgebohrt werden um ein Spalten des Holzes zu vermeiden

• Für einen optimalen Gebrauch des Werkzeuges ist ein ständiger Druck auf die Schraube notwendig, besonders während des Ausschraubens

• Beim Eindrehen einer Schraube in Hartholz sollte ein Loch vorgebohrt werden Die Maschine ist nach EN60745 doppeliso- liert; daher ist Erdung nicht erforderlich. WARTUNG Trennen Sie die Maschine vom Netz, wenn Sie am Mechanismus Wartungsarbeiten aus- führen müssen. Die Maschinen von SBM Group sind entworfen, um während einer langen Zeit problemlos und mit mini- maler Wartung zu funktionieren. Sie Verlängern die Lebensdauer, indem Sie die Maschine regelmäßig rei- nigen und fachgerecht behandeln. Reinigen Sie das Maschinengehäuse regelmäßig mit einem weichen Tuch, vorzugsweise nach jedem Ein- satz. Halten Sie die Lüfterschlitze frei von Staub und Schmutz. Entfernen Sie hartnäckigen Schmutz mit einem weichen Tuch, angefeuchtet mit Seifen wasser. Verwenden Sie keine Lösungsmittel wie Benzin, Alko- hol, Ammonia, usw. Derartige Stoffe beschädigen die Kunststoffteile.9
