MANUALE UTENTE GLM 120 C Professional BOSCH

it Istruzioni originali

(6) Carrying strap lug

Avvertenze di sicurezza

Leggere e osservare tutte le avvertenze e le istruzioni, per lavorare con lo strumento di misura in modo sicuro e senza pericoli. Se lo

strumento di misura non viene utilizzato conformemente alle presenti istruzioni, ciò può pregiudicare i dispositivi di protezione integrati nello strumento stesso. Non rendere in alcun caso illeggibili le targhette di avvertenza applicate sullo strumento di misura. CONSERVARE CON CURA LE PRESENTI ISTRUZIONI E CONSEGNARLE INSIE-ME ALLO STRUMENTO DI MISURA IN CASO DI CESSIONE A TERZI.

Prudenza – Qualora vengano utilizzati dispositivi di comando o regolazione diversi da quelli qui indicati o vengano eseguite procedure diverse, sussiste la possibilità di una pericolosa esposizione alle radiazioni. Lo strumento di misura viene fornito con una targhetta di pericolo (contrassegnata con il numero (14) nella figura dello strumento stesso, alla pagina con rappresentazione grafica).

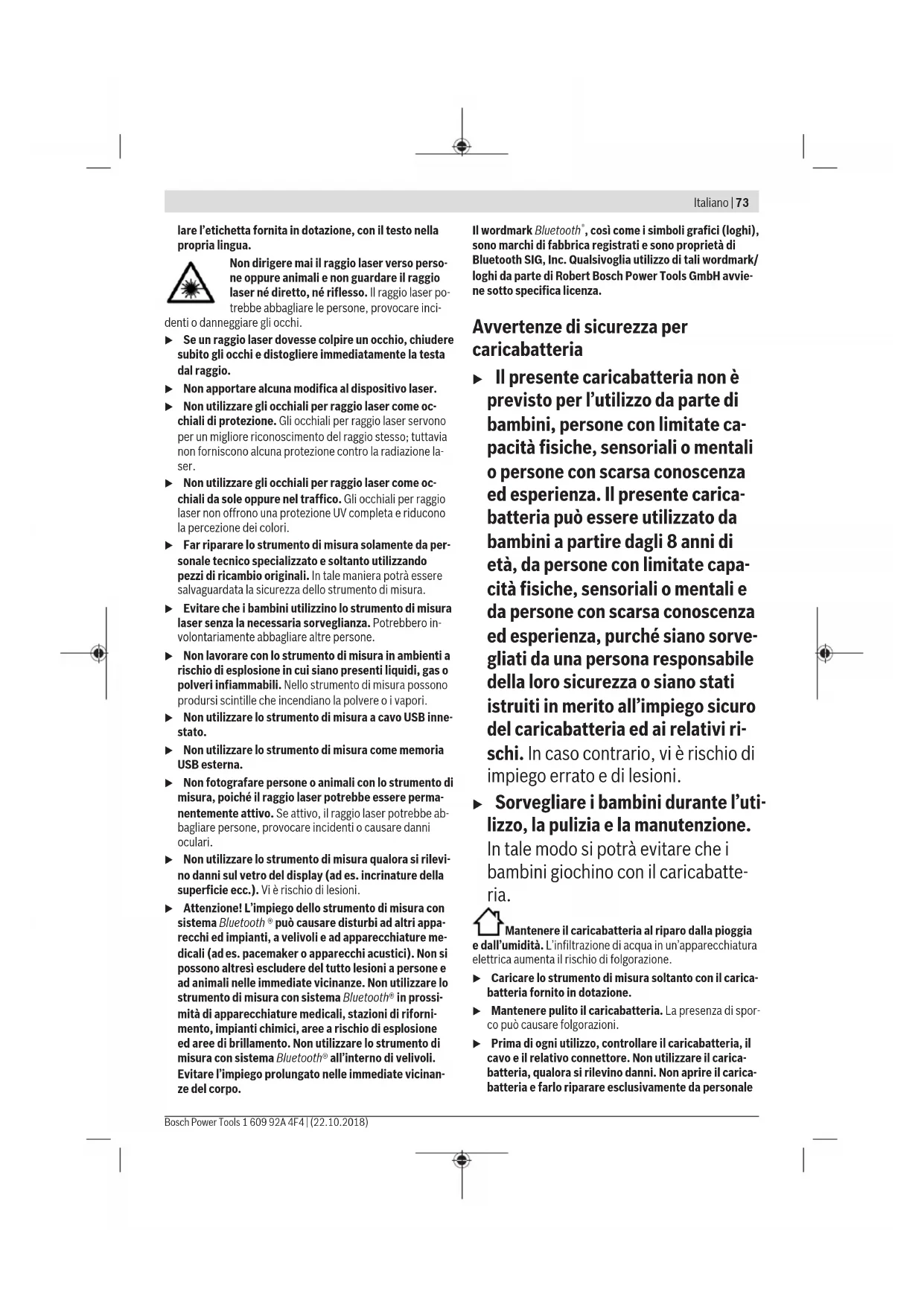

Se il testo della targhetta di pericolo è in una lingua straniera, prima della messa in funzione iniziale incol-

lare l'etichetta fornita in dotazione, con il testo nella propria lingua.

Non dirigere mai il raggio laser verso persone oppure animali e non guardare il raggio laser né diretto, né riflesso. Il raggio laser potrebbe abbagliare le persone, provocare inci-

denti o danneggiare gli occhi.

Se un raggio laser dovesse colpire un occhio, chiudere subito gli occhi e distogliere immediatamente la testa dal raggio.

▶ Non apportare alcuna modifica al dispositivo laser.

Non utilizzare gli occhiali per raggio laser come occhiali di protezione. Gli occhiali per raggio laser servono per un migliore riconoscimento del raggio stesso; tuttavia non forniscono alcuna protezione contro la radiazione laser.

Non utilizzare gli occhiali per raggio laser come occhiali da sole oppure nel traffico. Gli occhiali per raggio laser non offrono una protezione UV completa e riducono la percezione dei colori.

Far riparare lo strumento di misura solamente da personale tecnico specializzato e soltanto utilizzando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dello strumento di misura.

Evitare che i bambini utilizzino lo strumento di misura laser senza la necessaria sorveglianza. Potrebbero involontariamente abbagliare altre persone.

Non lavorare con lo strumento di misura in ambienti a rischio di esplosione in cui siano presenti liquidi, gas o polveri infiammabili. Nello strumento di misura possono prodursi scintille che incendiano la polvere o i vapori.

▶ Non utilizzare lo strumento di misura a cavo USB inne-stato.

▶ Non utilizzare lo strumento di misura come memoria USB esterna.

Non fotografare persone o animali con lo strumento di misura, poiché il raggio laser potrebbe essere permanentemente attivo. Se attivo, il raggio laser potrebbe abbagliare persone, provocare incidenti o causare danni oculari.

▶ Non utilizzare lo strumento di misura qualora si rilevino danni sul vetro del display (ad es. incrinature della superficie ecc.). Vi è rischio di lesioni.

Attenzione! L'impiego dello strumento di misura con sistema Bluetooth® può causare disturbi ad altri apparecchi ed impianti, a velivoli e ad apparecchiature medicali (ad es. pacemaker o apparecchi acustici). Non si possono altresì escludere del tutto lesioni a persone e ad animali nelle immediate vicinanze. Non utilizzare lo strumento di misura con sistema Bluetooth® in prossimità di apparecchiature medicali, stazioni di rifornimento, impianti chimici, aree a rischio di esplosione ed aree di brillamento. Non utilizzare lo strumento di misura con sistema Bluetooth® all'interno di velivoli. Evitare l'impiego prolungato nelle immediate vicinanze del corpo.

Il wordmark Bluetooth ^* , così come i simboli grafici (loghi), sono marchi di fabbrica registrati e sono proprietà di Bluetooth SIG, Inc. Qualsivoglia utilizzo di tali wordmark/loghi da parte di Robert Bosch Power Tools GmbH avviene sotto specifica licenza.

Avvertenze di sicurezza per caricabatteria

Il presente caricabatteria non è previsto per l'utilizzo da parte di bambini, persone con limitate capacità fisiche, sensoriali o mentali o persone con scarsa conoscenza ed esperienza. Il presente caricabatteria può essere utilizzato da bambini a partire dagli 8 anni di età, da persone con limitate capacità fisiche, sensoriali o mentali e da persone con scarsa conoscenza ed esperienza, purché siano sorvegliati da una persona responsabile della loro sicurezza o siano stati istruiti in merito all'impiego sicuro del caricabatteria ed ai relativi rischi. In caso contrario, vi è rischio di impiego errato e di lesioni.

▶ Sorvegliare i bambini durante l'utilizzo, la pulizia e la manutenzione. In tale modo si potrà evitare che i bambini giochi con il caricabatteria.

Mantenere il caricabatteria al riparo dalla pioggia

e dall'umidità. L'infiltrazione di acqua in un'apparecchiatura elettrica aumenta il rischio di folgorazione.

▶ Caricare lo strumento di misura soltanto con il caricabatteria fornito in dotazione.

Mantenere pulito il caricabatteria. La presenza di sporco può causare folgorazioni.

Prima di ogni utilizzo, controllare il caricabatteria, il cavo e il relativo connettore. Non utilizzare il caricabatteria, qualora si rilevino danni. Non aprire il caricabatteria e farlo riparare esclusivamente da personale

74 | Italiano

specializzato, utilizzando solamente parti di ricambio originali. La presenza di danni in caricabatterie, cavi o connettori aumenta il rischio di folgorazione.

Non utilizzare il caricabatteria su superfici facilmente infiammabili (ad es. carta, prodotti tessili ecc.), né in ambienti infiammabili. Poiché il caricabatteria si riscalda in fase di ricarica, vi è rischio d'incendio.
In caso di danni o di utilizzo improprio della batteria, vi è inoltre rischio di fuoriuscita di vapori. Far entrare aria fresca nell'ambiente e contattare un medico in caso di malessere. I vapori possono irritare le vie respiratorie.

Descrizione del prodotto e dei servizi forniti

Si prega di aprire il risvolto di copertina su cui si trova raffigurato schematicamente lo strumento di misura e lasciarlo aperto mentre si legge il manuale delle Istruzioni per l'uso.

Utilizzo conforme

Lo strumento di misura è concepito per misurare distanze, lunghezze, altezze, inclinazioni e per calcolare superfici e volumi.

I risultati di misurazione possono essere trasferiti ad altri dispositivi tramite sistema Bluetooth® ed interfaccia USB.

Lo strumento di misura è adatto per l'impiego in ambienti interni ed all'esterno.

Componenti illustrati

La numerazione dei componenti si riferisce all'illustrazione dello strumento di misura che si trova sulla pagina con la rappresentazione grafica.

(1) Display
(2) Tasto di misurazione [▲(utilizzabile in posizione anteriore o laterale)
(3) Softkey [ ]
(4) Tasto «Più» [+] / Selezione verso destra
(5) Tasto Zoom
(6) Alloggiamento cinturino di trasporto
(7) Pulsante di sblocco astina di misurazione
(8) Astina di misurazione
(9) Tasto ON/OFF/Cancellazione [∅]
(10) Tasto Fotocamera
(11) Tasto «Meno» [-] / Selezione verso sinistra
(12) Softkey []
(13) Tasto funzione [Func]
(14) Targhetta di pericolo raggio laser
(15) Numero di serie
(16) Presa micro-USB
(17) Filettatura treppiede 1/4"
(18) Uscita laser
(19) Videocamera

(20) Lente di ricezione
(21) Cinturino di trasporto
(22) Cavo micro-USB
(23) Caricabatteria ^A)
(24) Astuccio di protezione
(25) Pannello di mira per laser ^A)
(26) Occhiali per raggio laser ^A
(27) Treppiede ^4

A) L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel nostro programma accessori.

Elementi di visualizzazione

(a) Riga risultato
(b) Mirino (reticolo)
(c) Indicazione angolo di inclinazione
(d) Data/Ora
(e) Piano di riferimento della misurazione
(f) Stato della connessione

Funzione Bluetooth® non attiva

Funzione Bluetooth® attiva, connessione stabilita

(g) Indicatore del livello di carica della batteria
(h) Righe valori misurati
(i) Impostazioni (softkey)
(j) Funzione di misurazione selezionata
(k) Memoria interna (softkey)
(I) Funzione Guida integrata (softkey)
(m) Indietro (softkey)
(n) Schermata iniziale (softkey)
(o) Impostazioni dello strumento

Dati tecnici

Distanziometro laser digitale GLM 120 C
Codice articolo	3 601 K72 F..
Campo di misurazione (tipico)	0,08-120 m^A)
Campo di misurazione (tipico, condizioni sfavorevoli)	0,08-60 m^B)
Precisione di misurazione (tipica)	± 1,5 mm^A)
Precisione di misurazione (tipica, condizioni sfavorevoli)	± 3,0 mm^B)
Unità di visualizzazione minima	0,5 mm
Misurazione indiretta delle distanze e livella
Campo di misurazione 0°-360° (4x90°)

Distanziometro laser digi- GLM 120 C tale
Misurazione dell'inclinazione

Campo di misurazione 0°-360° (4x90°)
Precisione di misurazione (tipica)	± 0,2°C(D|E)
Unità di visualizzazione minima	0,1°

Informazioni generali

Temperatura di funziona-mento	-10^ +45^^F)
Temperatura di conserva-zione	-20^ +70^
Campo temperatura di rica-rica consentito	+5^ +40^
Umidità atmosferica relativa max.	90%
Altitudine d'impiego max. oltre l'altitudine di riferi-mento	2000 m
Grado di contaminazione secondo IEC 61010-1	2^G)
Classe laser 2
Tipo di laser 650 nm, < 1 mW
Diametro raggio laser (a 25 °C), circa
- a 10 m di distanza 9 mm
- a 100 m di distanza 90 mm
Spegnimento automatico dopo circa
- Laser 20 sec
- Strumento di misura (senza misurazione)	5 min^H)
Peso secondo EPTA-Proce-dure 01:2014	0,21 kg
Dimensioni 142 (176) x 64 x 28 mm
Grado di protezione IP 54 (con protezione con-tro polvere ed acqua)

Trasferimento dati

Bluetooth® Bluetooth® (4.2 Low Ener-gy)1
Banda di frequenza di fun-zionamento	2402 – 2480 MHz
Potenza di trasmissione max.	8 mW
Cavo micro-USB USB 2.0
– Tensione di ricarica 5,0 V	=
– Corrente di carica 1000 mA
Batteria Al litio
Tensione nominale 3,6 V
Autonomia 3120 mAh

Distanziometro laser digi- GLM 120 C tale

Numero di celle della batteria

1

Caricabatteria

Codice articolo	2 609 120 7..
Tempo di ricarica	Circa 5,5 h^01
Tensione di carica della batteria	5,0 V_-
Corrente di carica	1000 mA
Classe di protezione	☐ / II

A) Per misurazioni dal lato anteriore dello strumento di misura; vale per un elevato potere riflettente dell'oggetto target (ad es. una parete tinteggiata di bianco), illuminazione di sfondo debole e temperatura di funzionamento di 25 °C. Andrà inoltre considerato uno scostamento di ± 0,05 mm/m.
B) Per misurazioni dal lato anteriore dello strumento di misura; vale per un elevato potere riflettente dell'oggetto target (ad es. una parete tinteggiata di bianco) ed illuminazione di sfondo intensa. Andrà inoltre considerato uno scostamento di ± 0,15 mm/m.
C) Dopo la calibratura a 0° e a 90°. Errore di pendenza aggiuntivo di max. ± 0,01°/grado fino a 45°. La precisione di misurazione è riferita ai tre orientamenti di calibratura della misurazione inclinazione: vedere Fig. H
D) Con temperatura di funzionamento di 25 °C. Tempo di ricarica con caricabatteria USB da 1 A. A strumento di misura spento, si otterrà una ricarica più rapida.
E) Il lato sinistro dello strumento di misura funge da piano di riferimento per la misurazione dell'inclinazione.
F) In modalità Misurazione continua, la temperatura di funzionamento max. è di +40 °C.
G) Presenza esclusivamente di contaminazioni non conduttive, ma che, in alcune occasioni, possono essere rese temporaneamente conduttive dalla condensa
H) Il tempo per lo spegnimento automatico è impostabile (2, 5, 10 minuti o mai).
1) In caso di dispositivi Bluetooth® con tecnologia Low Energy, con alcuni modelli e sistemi operativi potrebbe non essere possibile stabilire la connessione. I dispositivi Bluetooth® devono supportare il profilo GATT.

L'autonomia della batteria verrà estesa adottando provvedimenti di risparmio energetico, ad es. disattivando la funzione Bluetooth® laddove non necessaria, riducendo la luminosità del display ecc.

Per un'identificazione univoca dello strumento di misura, consultare il numero di serie (15) riportato sulla targhetta identificativa.

Prima messa in funzione

Ricarica della batteria

▶ Utilizzare esclusivamente i caricabatterie indicati nei dati tecnici. Soltanto questi caricabatteria sono adatti alle batterie al litio utilizzate nel vostro strumento di misura.
L'utilizzo di caricabatterie di altri produttori potrebbe causare guasti allo strumento di misura; per ricaricare il presente strumento di misura, andrà inoltre evitata una tensione superiore (ad es. 12 V) dal caricabatteria per auto. La mancata osservanza di tali norme comporterà il decadere della garanzia.

76 | Italiano

Attenersi alla tensione di rete. La tensione della rete elettrica deve corrispondere ai dati indicati sulla targhetta di identificazione del caricabatteria.

Avvertenza: La batteria viene fornita solo parzialmente carica. Per assicurare la piena potenza della batteria, caricarla completamente prima dell'impiego iniziale.

Avvertenza: La presa micro-USB (16), per collegare il cavo micro-USB (22), si trova sotto alla copertura dell'astina di misurazione (8). Per aprire la copertura, premere il pulsante di sblocco (7).

La batteria al litio può essere ricaricata in qualsiasi momento senza ridurne la durata. Un'interruzione dell'operazione di ricarica non danneggia la batteria.

Se il segmento inferiore dell'indicatore del livello di carica della batteria (g) lampeggia, sarà possibile effettuare ancora poche misurazioni. Ricaricare la batteria.

Se la cornice attorno ai segmenti dell'indicatore del livello di carica della batteria (g) lampeggia, non sarà più possibile effettuare alcuna misurazione. In tale caso, lo strumento di misura sarà ancora utilizzabile soltanto per breve tempo (ad es. per verificare voci dell'elenco valori di misurazione). Ricaricare la batteria.

Collegare lo strumento di misura, mediante il cavo micro-USB (22) in dotazione, al caricabatteria (23). Innestare il caricabatteria (23) nell'apposita presa. Il processo di ricarica avrà inizio.

L'indicatore del livello di carica della batteria (g) mostra l'avanzamento del processo di ricarica. Durante l'operazione di ricarica, i segmenti lampeggeranno in sequenza. Quando tutti i segmenti dell'indicatore del livello di carica della batteria (g) verranno visualizzati, la batteria sarà completamente carica.

I caso di pause maggiori, si consiglia di staccare il caricabatteria dalla rete di alimentazione.

È inoltre possibile effettuare la ricarica della batteria anche mediante una porta USB. A tale scopo, collegare lo strumento di misura, mediante il cavo micro-USB, ad una porta USB. In modalità USB (modalità Ricarica, trasferimento dati), il tempo di ricarica potrebbe prolungarsi in modo considerevole.

Durante la ricarica, lo strumento di misura non sarà utilizzabile in modo autonomo.

Durante il processo di carica, il sistema Bluetooth® si disattiva. Le connessioni ad altri dispositivi vengono interrotte, con conseguente possibilità di perdita dati.

Avvertenze per l'impiego ottimale della batteria nello strumento di misura

Conservare lo strumento di misura esclusivamente nel campo di temperatura consentito. (vedi «Dati tecnici», Pagina 74) Non lasciare lo strumento di misura all'interno dell'auto, ad es. nel periodo estivo.

Un tempo di funzionamento nettamente inferiore dopo la ricarica indica che la batteria è scarica: essa andrà sostituita dal Servizio Clienti Bosch.

Attenersi alle indicazioni relative allo smaltimento.

Utilizzo

Messa in funzione

Non lasciare incustodito lo strumento di misura quando è acceso e spegnerlo sempre dopo l'uso. Altre persone potrebbero essere abbagliate dal raggio laser.
▶ Proteggere lo strumento di misura da liquidi e dall'esposizione diretta ai raggi solari.
Non esporre lo strumento di misura a temperature o ad oscillazioni termiche estreme. Ad esempio, evitare di lasciarlo per lungo tempo all'interno dell'auto. In caso di forti oscillazioni di temperatura, lasciare che lo strumento di misura raggiunga la normale temperatura prima di metterlo in funzione. Temperature oppure sbalzi di temperatura estremi possono pregiudicare la precisione dello strumento di misura.
Evitare di urtare violentemente o di far cadere lo strumento di misura. Qualora lo strumento di misura abbia subito forti influssi esterni, prima di riprendere il lavoro andrà sempre effettuata una verifica della precisione Verifica della precisione dello strumento di misura.
Lo strumento di misura è dotato di interfaccia wireless. Tenere presenti eventuali limitazioni di funzionamento, ad es. all'interno di velivoli o di ospedali.

Accensione/Spegnimento

Durante il lavoro, accertarsi che la lente di ricezione (20), l'uscita laser (18) e la fotocamera (19) non siano occluse o coperte, poiché altrimenti non sarà possibile effettuare misurazioni corrette.

• Per accendere lo strumento di misura ed il laser, premere brevemente il tasto di misurazione anteriore o laterale (2) [▲].
• Per accendere lo strumento di misura senza laser, pre- mere brevemente il tasto ON/OFF/Cancellazione (9) [Φ].
  Non dirigere mai il raggio laser su persone oppure su animali e non rivolgere lo sguardo in direzione del raggio laser stesso, neanche da grande distanza.

Per disattivare il laser, premere brevemente il tasto ON/OFF/Cancellazione (9) [Φ]

Per spegnere la fotocamera, premere il tasto Fotocamera (10).

Per spegnere lo strumento di misura, mantenere premuto il tasto ON/OFF/Cancellazione (9) [Φ]

Allo spegnimento dello strumento di misura, i valori e le impostazioni dello strumento presenti in memoria verranno conservati.

Fotocamera

All'accensione dello strumento di misura, la fotocamera (19) verrà attivata automaticamente. Per disattivarla, premere il tasto Fotocamera (10).

A distanze maggiori (circa > 5 m), verrà inoltre visualizzata un'apposita marcatura target, per contrassegnare il punto di misurazione.

Ottimizzazione della visibilità del punto laser

Utilizzando lo strumento di misura, in particolare all'aperto, con forte irradiazione solare, oppure in caso di estese distanze in ambienti interni, può accadere che il punto laser non sia visibile. Contestualmente all'attivazione della fotocamera, la visibilità del punto laser/del target di misurazione si potrà migliorare nei seguenti modi:

- impostando la luminosità del display (Impostazioni dello strumento)

- utilizzando lo Zoom, mediante il tasto (5).

Misurazione

Una volta acceso, lo strumento di misura si troverà in modalità Misurazione di lunghezze. Per passare ad un'altra funzione di misurazione, premere il tasto (13) [Func]. Selezionare la funzione di misurazione desiderata con il tasto (4) [+] oppure con il tasto (11) [-] (vedi «Funzioni di misurazione», Pagina 78). Attivare la funzione di misurazione con il tasto (13) [Func] oppure con il tasto di misurazione (2) [▲]. Dopo l'accensione il lato posteriore dello strumento di misura è selezionato quale piano di riferimento per la misurazione. Per cambiare piano di riferimento (vedi «Selezione del piano di riferimento (vedere Fig. A)», Pagina 77). Sistemasre lo strumento di misura sul punto iniziale desiderato della misurazione (ad es. su una parete).

Avvertenza: Se lo strumento di misura è stato acceso con il tasto ON/OFF/Cancellazione (9) [∅ acceso, premere brevemente il tasto di misurazione (2) [▲ per attivare il laser. Per attivare la misurazione, premere brevemente il relativo tasto (2) [▲ Dopo di ciò, il raggio laser verrà spento. Per eseguire una seconda misurazione, ripetere tale procedura. A raggio laser permanentemente attivo e in modalità Misurazione continua, la misurazione inizierà già alla prima pressione sul tasto di misurazione (2)[▲

▶ Non dirigere mai il raggio laser su persone oppure su animali e non rivolgere lo sguardo in direzione del raggio laser stesso, neanche da grande distanza.

Avvertenza: Di norma, il valore di misurazione verrà visualizzato entro 0,5 sec; comunque, non oltre i 4 sec. La durata della misurazione dipenderà dalla distanza, dalle condizioni di luce e dalle caratteristiche di riflessione della superficie target. A misurazione terminata, il raggio laser verrà spento automaticamente. Se permanentemente attivo, il raggio laser non verrà disattivato dopo la misurazione (vedi «Raggio laser permanentemente attivo», Pagina 77).

Selezione del piano di riferimento (vedere Fig. A)

Per le operazioni di misura sono disponibili quattro diversi piani di riferimento:

- il lato posteriore dello strumento di misura (ad es. in caso di accostamento su pareti),

- la punta dell'astina di misurazione ripiegata di 180° (8) (ad es. per misurazioni dagli angoli),

- il lato anteriore dello strumento di misura (ad es. in caso di misurazioni a partire dallo spigolo di un tavolo),

- il centro della filettatura (17) (ad es. per misurazioni con treppiede)

L'estensione ed il ripiegamento di 180° dell'astina di misurazione (8) verranno rilevati automaticamente e verrà proposto il relativo piano di riferimento della misurazione. Confermare l'impostazione con il tasto di misurazione (2) [▲]

Selezionare con il softkey (3) [+] e impostazioni dello strumento di misura. Selezionare con il tasto (4) [+] oppure con il tasto (11) [-] il piano di riferimento e confermarlo con il tasto (13) [Func].

Ad ogni accensione dello strumento di misura, il lato posteriore dello strumento di misura verrà automaticamente preimpostato come piano di riferimento della misurazione.

Raggio laser permanentemente attivo

All'occorrenza, il raggio laser dello strumento di misura si potrà commutare in modalità permanentemente attiva. A tale scopo, selezionare con il softkey (3) [+] e impostazioni dello strumento di misura. Selezionare con il tasto (4) [+] oppure con il tasto (11) [-], il raggio laser permanentemente attivo e confermare con il tasto (13) [Func].

Non dirigere mai il raggio laser su persone oppure su animali e non rivolgere lo sguardo in direzione del raggio laser stesso, neanche da grande distanza.

Con tale impostazione, il raggio laser resterà attivo anche nei periodi fra le misurazioni; per effettuare la misurazione, basterà premere brevemente, per una sola volta, il tasto di misurazione (2) [▲]

Quando il raggio laser permanentemente attivo non sarà più necessario, tale modalità si potrà disattivare nelle impostazioni, oppure verrà disattivata automaticamente allo spegnimento dello strumento di misura.

Menu «Impostazioni»

Per accedere al menu «Impostazioni» (i), premere brevemente il softkey (3) [1] oppure mantenere premuto il tasto (13) [Func].

Selezionare con il tasto (4) [+] oppure con il tasto (11) [-] l'impostazione desiderata e confermare con il tasto (13) [Func]. Selezionare l'impostazione desiderata.

Per terminare il menu «Impostazioni», premere il tasto ON/OFF/Cancellazione (9) [∅ oppure il softkey (12) [ ]

Impostazioni

	Bluetooth®
	Piano di riferimento
	Funzione Timer
	Raggio laser permanentemente attivo
	Calibratura misurazione inclinazione
	Calibratura mirino
	Memoria interna (cancellazione e formattazione)

78 | Italiano

Impostazioni

Impostazioni dello strumento

Funzione Timer

La funzione Timer risulta utile, ad esempio, per misurazioni in punti difficilmente accessibili, oppure laddove occorra evitare movimenti dello strumento di misura durante la misurazione.

Nelle impostazioni, selezionare la funzione Timer. Selezionare il lasso temporale desiderato fra l'attivazione e la misurazione e confermare con il tasto di misurazione (2) [4], oppure con il tasto (13) [Func].

Premere quindi il tasto di misurazione (2) [per attivare il raggio laser e puntare il target. Premere nuovamente il tasto di misurazione (2) [per attivare la misurazione. La misurazione avverrà in base al lasso temporale selezionato. Il valore di misurazione verrà visualizzato nella riga dei risultati (a).

Nella barra di stato in alto verrà visualizzato il lasso temporale fra l'attivazione e la misurazione.

A funzione Timer impostata, la misurazione continua e la misurazione del valore massimo/minimo non saranno possibili. Il timer resterà impostato fino allo spegnimento dello strumento di misura, oppure fino a quando il timer nel menu «Impostazioni» non verrà disattivato.

Menu «Impostazioni dello strumento»

Selezionare il menu «Impostazioni dello strumento» nel menu «Impostazioni».

Selezionare con il tasto (4) [+] oppure con il tasto (11) [-] l'impostazione desiderata dello strumento e confermare con il tasto (13) [Func]. Selezionare l'impostazione desiderata dello strumento.

Per terminare il menu «Impostazioni dello strumento» (0), premere il tasto ON/OFF/Cancellazione (9) [6], oppure il softkey (12) [7]

Impostazioni dello strumento

	Lingua
	Ora e data
ft/m	Unità di misura
	Unità di misura angoli
	TrackMyTools
i	Informazioni strumento
	Cicalini
	Tempo di spegnimento
	Attenuazione luminosità
	Luminosità display
	Orientamento display

Impostazione della lingua

Nelle impostazioni dello strumento, selezionare «Lingua». Impostare la lingua desiderata e confermare con il tasto (13) [Func].

Impostazione di data e ora

Nelle impostazioni dello strumento, selezionare «Ora e data». Impostare data e ora seguendo le indicazioni visualizzate sul display e confermare con il softkey (12) [ ]

Cambio dell'unità di misura

Nelle impostazioni dello strumento, selezionare «Unità di misura». L'impostazione predefinita è l'unità di misura «m» (metri).

Impostare l'unità di misura desiderata e confermare con il tasto (13) [Func].

Per terminare la voce di menu, premere il tasto ON/OFF/Cancellazione (9) [à oppure il softkey (3) [ ] una volta spento lo strumento di misura, l'impostazione selezionata resterà memorizzata.

Cambio dell'unità di misura angoli

Nelle impostazioni dello strumento, selezionare «Unità di misura angoli». L'impostazione predefinita è l'unità di misura angoli «°» (gradi).

Impostare l'unità di misura angoli desiderata e confermare con il tasto (13) [Func].

Per terminare la voce di menu, premere il tasto ON/OFF/Cancellazione (9) [4], oppure il softkey (3) [ ] una volta spento lo strumento di misura, l'impostazione selezionata resterà memorizzata.

TrackMyTools

Nelle impostazioni dello strumento, selezionare «TrackMy-Tools». Confermare l'impostazione con il tasto (13) [Func].

In questo caso, occorre una procedura di prima attivazione. Il trasferimento dati è possibile solo mediante l'apposita app o l'apposito programma per PC.

TrackMyTools sarà nuovamente disattivabile in qualsiasi momento.

Illuminazione del display

Nelle impostazioni dello strumento, selezionare «Attenuazione luminosità».

L'illuminazione display è permanentemente attiva. Se non verrà premuto alcun tasto, dopo circa 30 secondi l'illuminazione verrà attenuata, per ridurre il consumo della batteria.

Il lasso temporale che precede l'attenuazione è impostabile (Impostazioni dello strumento).

La luminosità del display è adattabile su più livelli, in base alle condizioni ambientali (Impostazioni dello strumento).

Funzioni di misurazione

Avvertenza: Funzione Guida integrata

Nello strumento di misura è presente, per ciascuna funzione di misurazione, una Guida sotto forma di animazione. A tale scopo, selezionare il tasto (13) [Func], i tasti (4) [+] oppure (11) [-] e successivamente il softkey (3) [■]. L'anima-

zione mostrerà la procedura dettagliata per l'utilizzo della funzione di misurazione selezionata.

Con il (3) [+] possibile interrompere e riavviare l'anima-zione in qualsiasi momento. Sarà inoltre possibile scorrere in avanti e all'indietro, con i tasti (4) [+] oppure (11) [-].

Misurazione di lunghezze

Selezionare la misurazione di lunghezze.

Per attivare il raggio laser, premere brevemente il tasto di misurazione (2)[▲]

Per eseguire una misurazione, premere brevemente il tasto di misurazione (2) [▲] Il valore di misurazione rilevato verrà visualizzato nella parte inferiore del display.

Ripetere i passaggi suddetti per ogni successiva misurazione. L'ultimo valore di misurazione sarà quello più in basso sul display; sopra di esso il penultimo e così via.

Misurazione continua

Durante la misurazione in continuo, lo strumento di misura può essere mosso relativamente alla mira, per cui il valore misurato viene attualizzato ca. ogni 0,5 s. Potrete, ad esempio, allontanarvi da una parete fino alla distanza desiderata: la distanza attuale resterà sempre leggibile.

Selezionare la misurazione continua

Per attivare il raggio laser, premere brevemente il tasto di misurazione (2) [▲]

Muovere lo strumento di misura fino a quando la distanza de- siderata viene visualizzata in basso sul display.

Premendo brevemente il tasto di misurazione (2) [▲] la misurazione continua verrà interrotta. Il valore di misurazione attuale verrà visualizzato nella parte bassa del display. Il valore di misurazione massimo e minimo si troveranno sopra di esso. Premendo nuovamente il

tasto di misurazione (2)[▲ la misurazione continua verrà riavviata.

La misurazione continua si disattiverà automaticamente dopo 5 min.

Misurazione di superfici

Selezionare la misurazione di superfici.

Dopo di ciò, misurare in sequenza larghezza e lunghezza, come in una misurazione di lunghezze. Fra le due misurazioni, il raggio laser resterà attivo. La distanza da misurare lampeggerà nell'indicazione di misurazione superfici (vedere elemento di visualizzazione (j)).

Il primo valore di misurazione verrà visualizzato nella parte alta del display.

Terminata la seconda misurazione, la superficie verrà calcolata e visualizzata automaticamente. Il risultato finale sarà quello più in basso sul display; sopra di esso, i singoli valori di

misurazione.

Misurazione di volumi

Selezionare la misurazione di volumi

Dopo di ciò, misurare in sequenza larghezza, lunghezza e profondità, come in una misurazione di lunghezza. Fra le tre misurazioni, il raggio laser resterà attivo. La distanza da misurare lampeggerà nell'indicazione di misurazione volumi (vedere elemento di visualizzazione (j)).

Il primo valore di misurazione verrà visualizzato nella parte alta del display.

Terminata la terza misurazione, il volume verrà calcolato e visualizzato automaticamente. Il risultato finale sarà quello più in basso sul display; sopra di esso, i singoli valori di misura-

zione.

Misurazione indiretta delle distanze

Selezionare la misurazione indiretta delle distanze Per la misurazione indiretta delle distanze sono disponibili quattro diverse funzioni di misurazione, che consentono di rilevare distanze diverse.

La misurazione indiretta delle distanze è prevista per il rilevamento di distanze che non possono essere misurate direttamente in quanto un ostacolo impedirebbe il passaggio del raggio oppure non vi è disposizione alcuna superficie target con funzione riflettente. Questa procedura di misurazione può essere impiegata esclusivamente in direzione verticale. Ogni eventuale scostamento in direzione orizzontale comporterà errori di misurazione.

Avvertenza: la misurazione indiretta delle distanze risulta sempre meno precisa rispetto alla misurazione diretta delle distanze. A seconda dell'applicazione, gli errori di misurazione possono essere superiori rispetto alla misurazione diretta delle distanze. Per migliorare la precisione di misurazione, si raccomanda l'impiego di un treppiede (accessorio). Fra le singole misurazioni, il raggio laser resterà attivo

a) Misurazione indiretta delle altezze (vedere Fig. B) Selezionare la misurazione indiretta delle altezze

Accertarsi che lo strumento di misura si trovi alla stessa altezza del punto di misurazione inferiore. Ruotare quindi lo strumento di misura attorno al piano di riferimento e misurare, come in una misurazione di lunghezze, la distanza «1» (visualizzata sul display con una linea rossa).

Terminata la misurazione, il risultato per la distanza «X» desiderata verrà visualizzato nella riga dei risultati (a). I valori di misurazione per la distanza «1» e per l'angolo «α» si troveranno nelle righe dei valori di misurazione (h).

b) Doppia misurazione indiretta delle altezze (vedere Fig. C)

Lo strumento di misura può eseguire la misurazione indiretta di tutte le distanze che si trovano nel piano verticale dello strumento di misura. Selezionare la doppia misurazione indiretta delle altezze . Misurare, come in una misurazione di lunghezze, le distanze «1» e «2», in tale sequenza.

80 | Italiano

Terminata la misurazione, il risultato per la distanza «X» desiderata verrà visualizzato nella riga dei risultati (a). I valori di misurazione per le distanze «1», «2» e per l'angolo «0» si troveranno nelle righe dei valori di misurazione (h).

In tutte le singole misurazioni all'interno di una

procedura di misurazione, accertarsi che il piano di riferimento della misurazione (ad es. il lato posteriore dello strumento di misura) si trovi esattamente nello stesso punto.

c) Misurazione indiretta delle lunghezze (vedere Fig. D)

Selezionare la misurazione indiretta delle lunghezze.

Accertarsi che lo strumento di misura si trovi alla stessa altezza del punto di misurazione da individuare. Ruotare quindi lo strumento di misura attorno al piano di riferimento e misurare, come in una misurazione di lunghezze, la distanza «1».

Terminata la misurazione, il risultato per la distanza «X» desiderata verrà visualizzato nella riga dei risultati (a). I valori di misurazione per la distanza «1» e per l'angolo «a» si troveranno nelle righe dei valori di misurazione (h).

d) Misurazione trapezoidale (vedere Fig. E)

La misurazione trapezoidale è utilizzabile ad es. per rilevare la lunghezza dello spiovente di un tetto.

Selezionare la misurazione trapezoidale.

Misurare, come in una misurazione di lunghezze, le distanze «1», «2» e «3», in tale sequenza. Accertarsi che la misurazione della distanza «3» inizi esattamente dal punto finale della distanza «1» e che, fra le distanze «1» e «2», nonché «1» e «3», sia presente un angolo retto.

Terminata l'ultima misurazione, il risultato per la distanza «X» desiderata verrà visualizzato nella riga dei risultati (a). I singoli valori di misurazione si troveranno nelle righe dei valori di misurazione (h).

Misurazione di superfici di pareti (vedere Fig. F)

La misurazione di superfici di pareti è prevista per rilevare la somma di diverse superfici singole con una altezza comune. Nell'esempio dell'illustrazione occorre rilevare la superficie totale di più pareti, che presentano la stessa altezza libera H, ma lunghezze L diverse.

Selezionare la misurazione di superfici di pareti.

Misurare l'altezza libera H come in una misurazione di lunghezze. Il valore di misurazione verrà visualizzato nella riga dei valori di misurazione in alto. Il laser resterà attivo.

Dopo di ciò, misurare la lunghezza L_1 della prima parete. La superficie verrà calcolata automaticamente e verrà visualizzata nella riga dei risultati (a). L'ultimo valore di misurazione delle lunghezze si troverà nella riga dei valori di misurazione in basso (h). Il laser resterà attivo.

Misurare ora la lunghezza L_2 della seconda parete. Il singolo valore di misurazione visualizzato nella riga dei valori di mi-

surazione (h) verrà sommato alla lunghezza L _1 . La somma delle due lunghezze (visualizzata nella riga dei valori di misurazione al centro (h)) verrà moltiplicata per l'altezza memorizzata H. Il valore di superficie totale verrà visualizzato nella riga dei risultati (a).

È possibile misurare un numero a piacimento di ulteriori lunghezze L_x , che verranno poi automaticamente sommate e moltiplicate per l'altezza H. Per un corretto calcolo delle superfici, occorrerà che la prima lunghezza misurata (nell'esempio, l'altezza libera H) sia identica per tutte le superfici parziali.

Funzione di tracciamento (vedere Fig. G)

La funzione di tracciamento misura ripetutamente una lunghezza (distanza) definita. Tali lunghezze si possono riportare su una superficie, ad es. per consentire il taglio di un materiale in pezzi di pari lunghezza, oppure per allestire orditure metalliche nel cartongesso. La lunghezza minima impostabile è di 0,1 m; la lunghezza massima è di 50 m.

Avvertenza: Nella funzione di tracciamento, sul display verrà visualizzata la distanza dalla marcatura. Il riferimento non è il lato dello strumento di misura.

Selezionare la funzione di tracciamento

Impostare la lunghezza desiderata con il tasto (4) [+] oppure con il tasto (11) [-].

Avviare la funzione di tracciamento premendo il tasto di misurazione (2) [▲] ed allontanarsi lentamente dal punto iniziale.

Lo strumento di misura misurerà continuativamente la distanza dal punto iniziale; durante tale fase, verranno visualizzati la lunghezza definita ed il valore di misurazione attuale. La freccia in basso e quella in alto indicano la distanza minima rispettivamente dalla marcatura

successiva e da quella precedente.

Avvertenza: In modalità Misurazione continua, premendo e mantenendo premuto il tasto di misurazione (2)[▲] sarà anche possibile stabilire un valore misurato come lunghezza definita.

Il fattore a sinistra indica la frequenza con cui la lunghezza definita sia già stata calcolata. Le frecce verdi ai lati del display indicano il raggiungimento di una data lunghezza, a scopo di marcatura.

Frecce di colore rosso, oppure una scritta di colore rosso, indicheranno il valore reale, qualora il valore di riferimento si trovi oltre il display.

Misurazione dell'inclinazione/inclinometro digitale

Selezionare la misurazione dell'inclinazione/l'inclinometro digitale

Lo strumento di misura commuta automaticamente fra i due stati.

L'inclinometro digitale è preposto a verificare l'allineamento orizzontale o verticale di un oggetto (ad es. lavatrici, frigoriferi ecc.).

Qualora l'inclinazione superi il valore di 3º, il simbolo della pallina sul display si accenderà in colore rosso.

Il lato inferiore dello strumento di misura fungerà da piano di riferimento della misurazione per l'inclinometro digitale.

La misurazione dell'inclinazione è preposta a misurare una pendenza o un'inclinazione (ad es. di scale, ringhiere, durante l'adattamento di mobili, nella posa di tubazioni ecc.).

Il lato sinistro dello strumento di misura funge da piano di riferimento per la misurazione

dell'inclinazione. Se durante la procedura di misurazione il simbolo lampeggia significa che lo strumento di misura è stato ribaltato troppo lateralmente.

Funzioni di memoria

Il valore, oppure il risultato finale, di ogni misurazione terminata verrà memorizzato automaticamente.

Suggerimento: Se la fotocamera sarà attiva, la foto verrà automaticamente memorizzata assieme al risultato di misurazione. Nella foto saranno incorporate le seguenti informazioni:

• Risultato di misurazione
• Singole misurazioni (necessarie per rilevare il risultato di misurazione)
• Funzione di misurazione utilizzata
• Riferimento
• Data e ora
• Angolo d'inclinazione (solo ad inclinometro attivo).

Se la foto andrà utilizzata a scopo di documentazione e trasferita mediante il cavo micro-USB, si consiglia di non attivare la funzione Zoom.

Se lo strumento di misura è stato collegato mediante il cavo micro-USB ad un dispositivo, verrà inoltre creato un file .csv, con tutti i valori di misurazione memorizzati.

Indicazione del valore memorizzato

Sarà possibile richiamare un massimo di 50 valori (valori di misurazione, oppure foto con valori di misurazione).

Selezionare la funzione di memorizzazione con il softkey

(12) [ ]

Nella parte alta del display verrà visualizzato il numero del valore memorizzato; nella parte bassa, il relativo valore memorizzato e la relativa funzione di misurazione.

Premere il tasto (4) [+] per scorrere in avanti i valori memorizzati.

Premere il tasto (11) [-] per scorrere all'indietro i valori memorizzati.

Qualora non vi sia alcun valore in memoria, nella parte bassa del display verrà visualizzato «0.000» e nella parte alta «0». Il valore meno recente si troverà nella posizione di memoria 1; quello più recente, nella posizione 50 (qualora siano presenti 50 valori memorizzati). Memorizzando un ulteriore valore, verrà sempre cancellato dalla memoria il valore meno recente.

Cancellare la memoria

Per accedere alla memoria, premere il softkey (12) [ ] Per cancellare il contenuto della memoria, premere quindi, per il numero di volte desiderato, il softkey (3) [ ] Per cancellare tutti i valori presenti in memoria, si potrà inoltre utilizzare la funzione « del menu « Impostazioni ». Confermare quindi con il softkey (12) [ ]

Formattazione della memoria

La memoria USB si può riformattare (ad es. in caso di problemi di memorizzazione). A tale scopo, selezionare la funzione « del menu « Impostazioni » e confermare con il softkey (12) [ ] Procedendo alla formattazione, tutti i dati presenti in memoria verranno cancellati. La memoria USB non andrà formattata da altri dispositivi (ad es. da un computer esterno).

Addizione/sottrazione di valori

È possibile effettuare l'addizione o la sottrazione di valori di misurazione o di risultati finali.

Addizione di valori

Il seguente esempio illustra l'addizione di superfici: rilevare una superficie come da paragrafo «Misurazione di superfici» (vedi «Misurazione di superfici», Pagina 79).

Premere il tasto (4) [+]. Verranno visualizzati la superficie calcolata ed il simbolo «+». Premere il tasto di misurazione (2) [▲] per avviare una seconda misurazione di superfici. Rilevare la superficie come da paragrafo «Misurazione di superfici» (vedi «Misurazione di super-

fici», Pagina 79). Appena terminata la seconda misurazione, nella parte bassa del display verrà visualizzato il risultato della seconda misurazione di superfici. Per visualizzare il risultato finale, premere nuovamente il tasto di misurazione (2) [▲].

Avvertenza: In modalità Misurazione di lunghezze, il risultato finale verrà visualizzato immediatamente.

Sottrazione di valori

Per sottrarre valori, premere il tasto (11) [-]. Il resto della procedura è analogo ad «Addizione di valori».

Cancellazione dei valori di misurazione

Premendo brevemente il tasto ON/OFF/Cancellazione (9) [6], in tutte le funzioni di misurazione si potrà cancellare il valore di misurazione rilevato per ultimo.

Interfaccia Bluetooth®

Trasferimento dati ad altri dispositivi

Lo strumento di misura è dotato di un modulo Bluetooth ^® che, mediante tecnologia wireless, consente di trasferire dati verso alcuni tipi di dispositivi mobili, dotati di interfaccia Bluetooth ^® (ad es. smart device).

Per informazioni sui requisiti di sistema necessari per la connessione Bluetooth®, consultare il sito Internet Bosch, all'indirizzo www.bosch-pt.com

82 | Italiano

▶ Per ulteriori informazioni, consultare la pagina del prodotto Bosch.

Con il trasferimento dati tramite Bluetooth ^® , potrebbero verificarsi ritardi temporali fra dispositivo mobile e strumento di misura. Ciò può essere causato dalla distanza fra i dispositivi, oppure dall'oggetto da misurare.

Attivazione dell'interfaccia Bluetooth® per il trasferimento dati ad un dispositivo mobile

L'attivazione dell'interfaccia Bluetooth® andrà effettuata nelle impostazioni. Per attivare il segnale Bluetooth®, premere il tasto (4) [+]. Accertarsi che l'interfaccia Bluetooth® del proprio dispositivo mobile sia attiva.

Per espandere le funzionalità del dispositivo mobile ed agevolare l'elaborazione dati, è disponibile la speciale applicazione (app) Bosch «Measuring Master». Tale funzione è scaricabile dai relativi Store, in base al tipo di dispositivo.

Avviata l'applicazione Bosch, verrà stabilita la connessione fra il dispositivo mobile e lo strumento di misura. Qualora vengano rilevati più strumenti di misura attivi, selezionare lo strumento opportuno, in base al numero di serie. Il numero di serie (15) è riportato sulla targhetta identificativa dello strumento di misura.

Lo stato della connessione e la connessione attiva (f) verranno visualizzati sul display (1) dello strumento di misura.

Disattivazione dell'interfaccia Bluetooth®

La disattivazione della connessione Bluetooth® andrà effettuata nelle impostazioni. Per disattivare il segnale Bluetooth®, premere il tasto (11) [-], oppure spegnere lo strumento di misura.

Interfaccia USB

Trasferimento dati mediante interfaccia USB

Il collegamento micro-USB dello strumento di misura consente di effettuare la trasmissione dati verso determinati dispositivi dotati di interfaccia USB (ad es. computer o notebook).

Per mezzo del cavo micro-USB, collegare lo strumento di misura con il computer o il notebook. Il sistema operativo del computer, oppure del notebook, rileverà automaticamente lo strumento di misura come unità esterna.

Avvertenza: Non appena lo strumento di misura sia collegato ad un computer o ad un notebook mediante il cavo micro-USB, la batteria al litio verrà ricaricata. Il tempo di ricarica varierà in base al livello della corrente di carica.

Indicazioni operative

▶ Per ulteriori informazioni, consultare la pagina del prodotto Bosch.
Lo strumento di misura è dotato di interfaccia wireless. Tenere presenti eventuali limitazioni di funzionamento, ad es. all'interno di velivoli o di ospedali.

Avvertenze generali

La lente di ricezione (20), l'uscita laser (18) e la fotocamera (19) non dovranno essere coperte durante una misurazione. Durante una misurazione, lo strumento di misura non andrà spostato. Lo strumento di misura andrà quindi sistemato, laddove possibile, su una superficie di riscontro o di appoggio fissa.

Influssi sul campo di misurazione

Il campo di misurazione dipenderà dalle condizioni di luce e dalle caratteristiche di riflessione della superficie target. Per una migliore visibilità del raggio laser in condizioni di intensa luce esterna, utilizzare la fotocamera integrata (19), gli occhiali per raggio laser (26) (accessorio) ed il pannello di mira per laser (25) (accessorio), oppure oscurare la superficie target.

Influssi sul risultato di misurazione

Per gli effetti causati da leggi fisiche generali non si può escludere che misurando su differenti superfici possano verificarsi errori di misurazione. Fanno parte di queste superfici:

- Superfici trasparenti (ad es. vetro, acqua),

- superfici riflettenti (ad es. metallo lucido, vetro),

- superfici porose (ad es. materiali isolanti)

- superfici strutturate (ad es. intonaco grezzo, pietra naturale).

Su tali superfici, utilizzare all'occorrenza il pannello di mira per laser (25) (accessorio).

Misurazioni errate sono inoltre possibili su superfici target puntate obliquamente.

Anche strati d'aria con temperature differenti, oppure riflessi ricevuti indirettamente, possono influire sul valore misurato.

Verifica della precisione e calibratura della misurazione inclinazione (vedere Fig. H)

Verificare regolarmente la precisione della misurazione inclinazione. Ciò andrà effettuato mediante una misurazione capovolta. A tale scopo, sistemare lo strumento di misura su un tavolo e misurare l'inclinazione. Ruotare poi lo strumento di misura di 180° e misurare nuovamente l'inclinazione. La differenza del valore visualizzato non dovrà superare gli 0,3°. In caso di scostamenti maggiori, lo strumento di misura andrà nuovamente calibrato. A tale scopo, selezionare delle impostazioni. Seguire le indicazioni visualizzate sul display.

In seguito a forti cambiamenti di temperatura ed urti violenti si raccomanda di eseguire una verifica della precisione e, all'occorrenza, una calibratura dello strumento di misura. In seguito ad una variazione di temperatura, attendere che lo strumento di misura si sia ristabilizzato sulla temperatura normale prima di effettuare la calibratura.

Verifica della precisione della misurazione di distanze

La precisione dello strumento di misura si potrà verificare nel seguente modo:

- Scegliere un percorso di misurazione stabilmente fisso con una lunghezza di ca. 3 fino a 10 m e di cui si conosce esattamente la lunghezza (ad es. larghezza di un locale, apertura di una porta). La misurazione andrà effettuata in condizioni favorevoli: in altri termini, il percorso di misurazione dovrà trovarsi nell'ambiente interno e la superficie obiettivo della misurazione dovrà essere liscia e ben riflettente (ad es. una parete tinteggiata di bianco).

- Misurare il percorso per 10 volte in sequenza.

Lo scostamento delle singole misurazioni rispetto al valore medio non dovrà superare i ± 2 mm sull'intero percorso di misurazione, in condizioni favorevoli. Prendere nota delle misurazioni, per poter confrontarne la precisione in un secondo momento.

Verifica della precisione e calibratura del mirino (reticolo)

Verificare regolarmente la precisione di allineamento fra laser e mirino.

- Scegliere come target una superficie chiara e il meno illuminata possibile (ad es. una parete bianca), ad almeno 5 m di distanza.

- Verificare se il punto laser si trovi all'interno del mirino sul display.

Se il punto laser non si trova all'interno del mirino, quest'ultimo andrà ricalibrato.

A tale scopo, selezionare chelle impostazioni. Seguire le indicazioni visualizzate sul display.

Utilizzo del treppiede (accessorio)

L'utilizzo di un treppiede è particolarmente necessario in caso di grandi distanze. Sistemare lo strumento di misura, mediante la filettatura da 1/4" (17), sulla piastra a cambio rapido del treppiede (27), oppure di un normale treppiede fotografico. Avvitare saldamente con la vite di fermo della piastra a cambio rapido.

Definire il piano di riferimento per misurazioni con treppiede, nelle impostazioni (Piano di riferimento della misurazione con treppiede).

Anomalie - Cause e rimedi

Causa Rimedio

L'avviso di temperatura lampeggia: misurazione non possibile

Lo strumento di misura si tro- Attendere che lo strumento va fuori dalla temperatura di funzionamento, compresa di misura raggiunga la tempe- ratura di funzionamento. fra -10 °C e +45 °C (fino a +40 °C in modalità Misura- zione continua).

Causa Rimedio

Indicazione «ERROR» sul display

Addizione/sottrazione di valori di misurazione rilevati con diverse unità di misura

Sommare/sottrarre esclusivamente valori di misurazione con unità di misura identiche.

L'angolo fra il raggio laser ed il punto di mira è troppo acuto.

Aumentare l'angolo fra il rag-gio laser ed il punto di mira.

La superficie target riflette eccessivamente (ad es. specchio), oppure troppo debolmente ( ad es. (ad es. stoffa nera), oppure la luce ambiente è troppo intensa.

Utilizzare il pannello di mira per laser (25) (accessorio)

L'uscita laser (18), la lente di ricezione (20) o la fotocamera (19) sono appannate (ad es. a causa di una rapida variazione di temperatura).

Utilizzando un panno inumidito, asciugare l'uscita laser (18), la lente di ricezione (20) o la fotocamera (19)

Il valore calcolato è superiore	Suddividere il calcolo in fasi
a 1 999 999, oppure inferio-	intermedie.
re a -999 999 m/m2/m3.

Indicazione «CAL» e indicazione «ERROR» sul display

La calibratura della misurazione inclinazione non è stata effettuata nella corretta sequenza oppure nelle corrette posizioni.

Ripetere la calibratura seguendo le indicazioni visualizzate sul display e nelle istruzioni per l'uso.

Le superfici utilizzate per la calibratura non erano allinea-te in modo preciso orizzon-talmente oppure vertical-mente.

Ripetere la calibratura su una superficie orizzontale o verti-cale e verificare eventual-mente prima le superfici tra-mite una livella a bolla d'aria.

Lo strumento di misura è sta- to mosso oppure ribaltato premendo il tasto.

Ripetere la calibratura e pre- mendo il tasto tenere fermo sulla superficie lo strumento di misura.

Indicatore del livello di carica della batteria (g), avviso di temperatura e indicazione «ERROR» sul display

La temperatura dello strumento di misura è fuori dal campo di temperatura di ricarica consentito.

Attendere che venga raggiunto il campo di temperatura di ricarica.

Indicatore del livello di carica della batteria (g) e indicazione «ERROR» sul display

Tensione di carica della batteria non corretta.

Verificare se il collegamento a spina sia realizzato correttamente e se il caricabatteria funzioni regolarmente. Se il simbolo di dispositivo lampeggia, la batteria è difettosa e andrà sostituita da un Centro Assistenza Clienti Bosch.

84 | Italiano

Causa Rimedio
Risultato di misurazione non plausibile

La superficie target riflette in modo non uniforme (ad es. acqua, vetro).	Coprire la superficie target.
L'uscita laser (18), la lente di ricezione (20) o la fotocamera (19) sono coperte.	Mantenere libere l'uscita laser (18), la lente di ricezione (20) e la fotocamera (19).
Il piano di riferimento impostato è errato.	Scegliere un piano di riferimento appropriato per la misurazione.
Presenza di un ostacolo nel percorso del raggio laser.	Il punto laser dovrà trovarsi completamente sulla superficie target.

Funzione Bluetooth® non attivabile

Carica della batteria insufficiente.	Ricaricare la batteria dello strumento di misura.
Assenza di connessione Bluetooth®
Disturbo nella connessione Bluetooth®	Disattivare e riattivare la funzione Bluetooth® nello strumento di misura e nel dispositivo mobile.
	Controllare l'applicazione sul dispositivo mobile.
	Verificare che la funzione Bluetooth® sia attiva nello strumento di misura e nel dispositivo mobile.
	Verificare che il dispositivo mobile non sia sovraccarico.
	Ridurre la distanza fra lo strumento di misurazione ed il dispositivo mobile.
	Evitare la presenza di ostacoli (ad es. calcestruzzo armato o porte in metallo fra lo strumento di misura ed il dispositivo mobile. Mantenersi a distanza da fonti di disturbi elettromagnetici (ad es. trasmettitori WLAN).

Trasferimento dati mediante interfaccia USB non possibile

Cavo micro-USB Verificare che il cavo micro-USB sia correttamente e sal-damente inserito.

Verificare che il cavo micro-USB non sia danneggiato.

Ad ogni misurazione, lo strumento di misura sorveglia il corretto funzionamento. Qualora venga rilevato un difetto, sul display resterà il solo simbolo qui accanto. In questo caso oppure quando non dovesse essere possibile elimi-

nare un difetto ricorrendo alle misure riportate sopra, far

pervenire lo strumento di misura al Servizio Clienti Bosch attraverso il Vostro Rivenditore di fiducia.

Manutenzione ed assistenza

Manutenzione e pulizia

Avere cura di tenere lo strumento di misura sempre pulito.

Non immergere in alcun caso lo strumento di misura in acqua, né in alcun altro liquido.

Pulire eventuali impurità utilizzando un panno morbido inumidito. Non utilizzare detergenti, né solventi.

Pulire con grande cautela in particolare la lente di ricezione (20), l'apertura di uscita laser (18) e la fotocamera (19): accertarsi che non vi siano tracce di sporco sulla lente di ricezione, né sull'apertura di uscita laser o sulla fotocamera. Pulire la lente di ricezione, l'apertura di uscita laser e la fotocamera esclusivamente con prodotti adatti anche per lenti di apparecchi fotografici. Non tentare di rimuovere eventuali tracce di sporco dalla lente di ricezione, dall'uscita laser o dalla fotocamera utilizzando oggetti appuntiti e non tergere i suddetti elementi (pericolo di graffi).

Qualora occorra farlo riparare, inviare lo strumento di misura all'interno della custodia protettiva (24).

Servizio di assistenza e consulenza tecnica

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esplosa e informazioni relative ai pezzi di ricambio sono consultabili anche sul sito www.bosch-pt.com Il team di consulenza tecnica Bosch sarà lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile.

Italia

Officina Elettroutensili

Robert Bosch S.p.A.

Corso Europa 2/A

20020 LAINATE (MI)

Tel.: [phone]

Fax:[phone]

Fax:[phone]

E-Mail: [e-mail]

Svizzera

Sul sito www.bosch-pt.com/ch/it è possible ordinare direttamente on-line i ricambi.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Smaltimento

Strumenti di misura, accessori e confezioni non più utilizzabili andranno avviati ad un riciclaggio rispettoso dell'ambiente.

Non gettare tra i rifiuti domestici gli strumenti di misurazione dismessi!

Solo per i Paesi UE:

Conformemente alla direttiva europea 2012/19/UE, gli strumenti di misura non più utilizzabili e, in base alla direttiva europea 2006/66/CE, le batterie/le pile difettose o esauste, andranno raccolti separatamente ed avviati ad un riutilizzo rispettoso dell'ambiente.

Batterie/pile:

Le batterie integrate possono essere estratte esclusivamente da personale specializzato, per essere smaltite. L'apertura dell'involucro dell'alloggiamento può danneggiare lo strumento di misura in modo irreparabile.

Prima di smontare la batteria accertarsi che sia completa- mente scarica.

Prima di smontare la batteria accertarsi che sia completamente scarica. Rimuovere la targhetta identificativa, aprire l'astina di misurazione e rimuovere tutte le viti sul lato posteriore della carcassa. Rimuovere la metà carcassa, staccare tutti i cavi dal circuito stampato e svitare le viti. Ora è possibile estrarre il circuito stampato e la batteria è visibile. Svitare entrambe le viti ed estrarre la batteria per smaltirla in modo corretto.

Anche quando è completamente scarica, nella batteria rimane sempre una carica residua che potrebbe sprigionarsi in caso di cortocircuito.

Non gettare le batterie/le pile tra i rifiuti domestici, nel fuoco o nell'acqua. Le batterie/le pile, qualora scariche, devono essere raccolte, riciclate oppure smaltite rispettando rigorosamente la protezione dell'ambiente.

Nederlands
