MANUALE UTENTE PLR 50 BOSCH

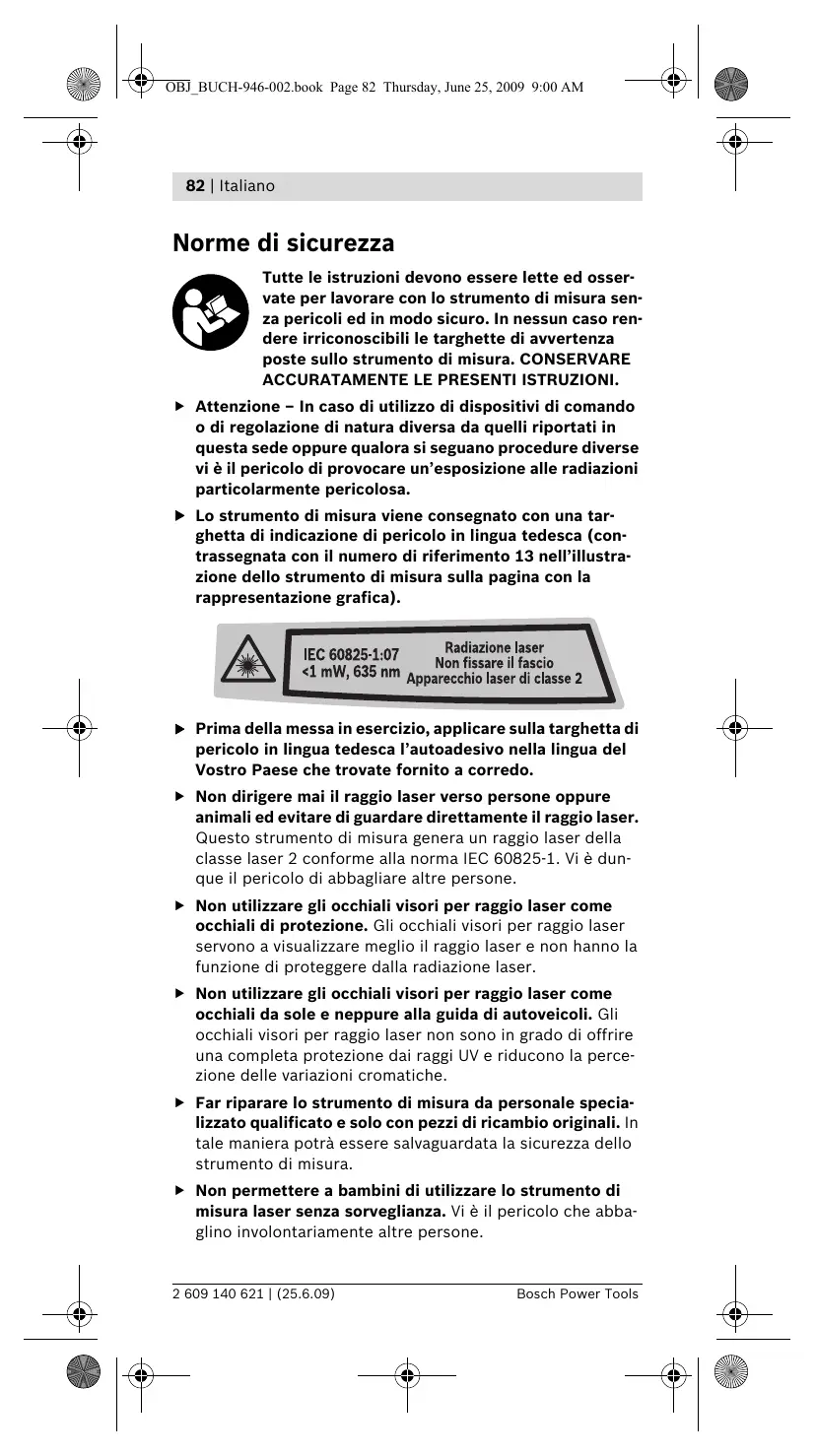

Tutte le istruzioni devono essere lette ed osservate per lavorare con lo strumento di misura senza pericoli ed in modo sicuro. In nessun caso rendere irriconoscibili le targhette di avvertenza poste sullo strumento di misura. CONSERVARE ACCURATAMENTE LE PRESENTI ISTRUZIONI. f Attenzione – In caso di utilizzo di dispositivi di comando o di regolazione di natura diversa da quelli riportati in questa sede oppure qualora si seguano procedure diverse vi è il pericolo di provocare un’esposizione alle radiazioni particolarmente pericolosa. f Lo strumento di misura viene consegnato con una targhetta di indicazione di pericolo in lingua tedesca (contrassegnata con il numero di riferimento 13 nell’illustrazione dello strumento di misura sulla pagina con la rappresentazione grafica). f Prima della messa in esercizio, applicare sulla targhetta di pericolo in lingua tedesca l’autoadesivo nella lingua del Vostro Paese che trovate fornito a corredo. f Non dirigere mai il raggio laser verso persone oppure animali ed evitare di guardare direttamente il raggio laser. Questo strumento di misura genera un raggio laser della classe laser 2 conforme alla norma IEC 60825-1. Vi è dunque il pericolo di abbagliare altre persone. f Non utilizzare gli occhiali visori per raggio laser come occhiali di protezione. Gli occhiali visori per raggio laser servono a visualizzare meglio il raggio laser e non hanno la funzione di proteggere dalla radiazione laser. f Non utilizzare gli occhiali visori per raggio laser come occhiali da sole e neppure alla guida di autoveicoli. Gli occhiali visori per raggio laser non sono in grado di offrire una completa protezione dai raggi UV e riducono la percezione delle variazioni cromatiche. f Far riparare lo strumento di misura da personale specializzato qualificato e solo con pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dello strumento di misura. f Non permettere a bambini di utilizzare lo strumento di misura laser senza sorveglianza. Vi è il pericolo che abbaglino involontariamente altre persone. 2 609 140 621 | (25.6.09) Bosch Power Tools OBJ_BUCH-946-002.book Page 83 Thursday, June 25, 2009 9:00 AM Italiano | 83 f Evitare di impiegare lo strumento di misura in ambienti soggetti al rischio di esplosioni e nei quali si trovino liquidi, gas oppure polveri infiammabili. Nello strumento di misura possono prodursi scintille che incendiano la polvere o i vapori. Descrizione del funzionamento Uso conforme alle norme Lo strumento di misura è idoneo per la misurazione di distanze, di lunghezze, di altezze, di spazi ed anche per il calcolo di superfici e volumi. Lo strumento di misura è adatto per effettuare misurazioni in ambienti interni ed all’esterno. Componenti illustrati La numerazione dei componenti si riferisce all’illustrazione dello strumento di misura che si trova sulla pagina con la rappresentazione grafica.

Tasto di misurazione di lunghezze in continuo Tasto di addizione della memoria «M+» Tasto per misurazione di superfici e volumi Tasto per richiamo della memoria «M=» Tasto per misurazione indiretta di lunghezze Tasto per misurazioni in continuo Tasto accensione e spegnimento e tasto di memoria-di cancellazione Tasto di sottrazione della memoria «M–» Tasto selezione del piano di riferimento Display Assistenza per allineamento Tasto di misurazione Targhetta di indicazione di pericolo del raggio laser Perno di battuta Blocco del perno di battuta Livella Bloccaggio del coperchio del vano batterie Coperchio del vano batterie Uscita radiazione laser Lente di ricezione Numero di serie Occhiali visori per raggio laser* Cinghia di trasporto Pannello di puntamento per raggio laser* Astuccio di protezione

• L’accessorio illustrato o descritto nelle istruzioni per l’uso non è compreso nella fornitura standard. Bosch Power Tools 2 609 140 621 | (25.6.09) OBJ_BUCH-946-002.book Page 84 Thursday, June 25, 2009 9:00 AM 84 | Italiano Elementi di visualizzazione a Funzioni di misurazione Misurazione di lunghezze Misurazione in continuo Misurazione di superfici Misurazione di volumi Misurazione indiretta di lunghezze b Indicatore dello stato delle batterie c Indicatore temperatura d Valore misurato/risultato e Unità di misura f Piano di riferimento della misurazione g Laser in funzione h Singolo valore di misurazione (in caso di misurazione di lunghezze: risultato) i Salvataggio di valori di misurazione 2 609 140 621 | (25.6.09) Bosch Power Tools OBJ_BUCH-946-002.book Page 85 Thursday, June 25, 2009 9:00 AM Italiano | 85 Dati tecnici Rilevatore di distanze digitale al laser Codice prodotto Campo di misurazione Precisione di misura (media) Minima unità di visualizzazione Temperatura di esercizio Temperatura di magazzino Umidità relativa dell’aria max. PLR 50 3 603 K16 300 0,05–50 m A) ±2,0 mm B) 1 mm – 10 °C ... +50 °C C) – 20 °C ... +70 °C 90 % Classe laser

Tipo di laser 635 nm, <1 mW Diametro raggio laser (a 25 °C) a 10 m di distanza ca. Batterie Pile ricaricabili Durata delle batterie ca. – Misurazioni singole – Misurazione continua Peso in funzione della EPTA-Procedure 01/2003 Misure Tipo di protezione (tranne vano delle batterie) 6 mm 4 x 1,5 V LR03 (AAA) 4 x 1,2 V HR03 (AAA) 30000 D) 5 h D) 0,18 kg 58 x 104 x 36 mm IP 54 (protezione contro la polvere e contro gli spruzzi dell’acqua) A) Il raggio di azione aumenta in modo direttamente proporzionale alla qualità con cui la luce laser viene riflessa dalla superficie del punto di puntamento (dispersivo, non riflettente) ed alla luminosità del punto laser rispetto alla luminosità ambientale (locali interni, crepuscolo). In caso di condizioni sfavorevoli (p.es. misurazioni in ambienti esterni con forti radiazioni solari) è possibile che sia necessario utilizzare un pannello di puntamento. B) In caso di condizioni sfavorevoli come p.es. forti radiazioni solari oppure superfici che non riflettono bene, la divergenza massima è di ± 10 mm su 50 m. In caso di condizioni favorevoli si può contare su un influsso di ± 0,05 mm/m. C) Nel funzionamento misurazione continua la max. temperatura di esercizio è di +40 °C. D) Con elementi di batterie ricaricabili 1,2 V sono possibili meno misurazioni che utilizzando batterie 1,5 V. Si prega di tener presente il codice prodotto applicato sulla targhetta di costruzione del Vostro strumento di misura perché le denominazioni commerciali dei singoli strumenti di misura possono variare. Per un’inequivocabile identificazione del Vostro strumento di misura fate riferimento al numero di serie 21 riportato sulla targhetta di costruzione. Bosch Power Tools 2 609 140 621 | (25.6.09) OBJ_BUCH-946-002.book Page 86 Thursday, June 25, 2009 9:00 AM 86 | Italiano Montaggio Applicazione/sostituzione delle batterie Per il funzionamento dello strumento di misura si consiglia l’impiego di batterie alcaline al manganese oppure pile ricaricabili. Con elementi di batterie ricaricabili 1,2 V sono possibili meno misurazioni che utilizzando batterie 1,5 V. Per aprire il coperchio del vano batterie 18 premere il bloccaggio 17 in direzione della freccia e togliere il coperchio del vano batterie. Inserire le batterie oppure le pile ricaricabili fornite in dotazione, facendo attenzione alla corretta polarizzazione, conformemente all’illustrazione riportata sul lato interno del vano batterie. Dal momento in cui il simbolo della batteria compare per la prima volta sul display, sono possibili ancora almeno 100 misurazioni. Quando il simbolo della batteria lampeggia significa che devono essere sostituite le batterie oppure le pile ricaricabili e che non è più possibile effettuare misurazioni. Sostituire sempre contemporaneamente tutte le batterie oppure le pile riicaricabili. Utilizzare esclusivamente batterie oppure pile ricaricabili dello stesso produttore e con la stessa capacità. f In caso di non utilizzo per lunghi periodi, estrarre le batterie oppure le pile ricaricabili dallo strumento di misura. In caso di lunghi periodi di deposito, le batterie e le pile ricaricabili possono subire corrosioni e scaricarsi. Uso Messa in funzione f Proteggere lo strumento di misura da liquidi e dall’esposizione diretta ai raggi solari. f Non esporre mai lo strumento di misura a temperature oppure a sbalzi di temperatura estremi. P.es. non lasciarlo per lungo tempo in macchina. In caso di elevati sbalzi di temperatura lasciare adattare alla temperatura ambientale lo strumento di misura prima di metterlo in funzione. Temperature oppure sbalzi di temperatura estremi possono pregiudicare la precisione dello strumento di misura. f Evitare urti violenti oppure cadute dello strumento di misura. In caso che lo strumento di misura abbia subito forti influssi esterni, prima di rimetterlo in funzione è necessario eseguire prima un controllo della precisione (vedi «Controllo della precisione dello strumento di misura», pagina 94). 2 609 140 621 | (25.6.09) Bosch Power Tools OBJ_BUCH-946-002.book Page 87 Thursday, June 25, 2009 9:00 AM Italiano | 87 Accensione/spegnimento Per l’accensione dello strumento di misura premere brevemente il tasto di accensione/spegnimento 7 oppure il tasto di misurazione 12. All’accensione dello strumento di misura il raggio laser non viene ancora attivato. Per lo spegnimento dello strumento di misura premere a lungo il tasto di accensione/spegnimento 7. Se per 5 minuti ca. non si preme alcun tasto, lo strumento di misura si spegne automaticamente riducendo in questo modo il consumo di batterie. Un valore misurato salvato in memoria resta disponibile dopo un disinserimento automatico. Accendendo nuovamente lo strumento di misura sul display appare «M». Operazione di misura Dopo l’accensione l’apparecchio di misura si trova nella funzione misurazione delle lunghezze. Atre funzioni di misurazione possono essere regolate premendo il relativo tasto di funzione (vedi «Funzioni di misurazione», pagina 88). Dopo l’accensione lo spigolo posteriore dello strumento di misura è selezionato quale piano di riferimento per la misurazione. Per cambiare il piano di riferimento vedi «Selezione del piano di riferimento», pagina 88. Una volta selezionata la funzione di misurazione ed il piano di riferimento, ogni altra operazione viene eseguita premendo il tasto di misurazione 12. Poggiare lo strumento di misura con il piano di riferimento selezionato alla linea di misura richiesta (p.es. parete). Per l’attivazione del raggio laser premere il tasto di misurazione 12. f Non dirigere mai il raggio laser su persone oppure su animali ed evitare di guardare direttamente il raggio laser anche da distanze maggiori. Puntare il raggio laser sulla superficie di puntamento. Per far scattare l’operazione di misura premere nuovamente il tasto di misurazione 12. Nella funzione misurazione continua, la misura inizia già dopo aver premuto per la prima volta il tasto di misurazione 12. Il valore misurato appare normalmente entro 0,5 s ed al più tardi dopo 4 s. La durata della misurazione dipende dalla distanza, dalle condizioni di luminosità e dalle proprietà riflettenti della superficie di puntamento. Il termine della misurazione viene segnalato tramite un segnale acustico. Una volta conclusa l’operazione di misurazione, il raggio laser viene disinserito automaticamente. Se dopo ca. 20 sec dopo la puntatura non si dovesse avere ancora nessuna misurazione, il raggio laser si disattiva automaticamente riducendo il consumo delle batterie. Bosch Power Tools 2 609 140 621 | (25.6.09) OBJ_BUCH-946-002.book Page 88 Thursday, June 25, 2009 9:00 AM 88 | Italiano Selezione del piano di riferimento (vedere figure A–C) Per la misurazione è possibile scegliere tra tre differenti piani di riferimento: – il bordo posteriore dello strumento di misura (p.es. in caso di applicazione su pareti), – il bordo posteriore del perno di battuta 14 (p.es. misurazioni da angoli), – il bordo anteriore dello strumento di misura (p.es. in caso di misurazione da un bordo del tavolo). Per il cambio del piano di riferimento premere il tasto 9 fino a quando sul display viene visualizzato il piano di riferimento desiderato. Dopo ogni accensione dello strumento di misura, come piano di riferimento è preimpostato lo spigolo posteriore dello strumento di misura. Funzioni di misurazione Misurazione di lunghezze Per le misurazioni di lunghezze premere il tasto 1. Sul display appare la visualizzazione per la misurazione di lunghezze . Premere il tasto di misurazione 12 una volta per puntare ed una seconda volta per misurare. Il valore di misura rilevato appare visualizzato nella parte inferiore del display. Misurazione di superfici Per le misurazioni di superfici premere il tasto 3 fino a quando sul display compare il simbolo per misurazione di superfici. Eseguire in un secondo tempo la misurazione della lunghezza e della larghezza una dopo l’altra procedendo come nel caso della misurazione di lunghezze. Il raggio laser resta attivato tra le due operazioni di misurazione. A conclusione della seconda misurazione, la superficie viene calcolata automaticamente e visualizzata. L’ultimo valore singolo di misurazione si legge nella parte inferiore del display, il risultato finale nella parte superiore. 2 609 140 621 | (25.6.09) Bosch Power Tools OBJ_BUCH-946-002.book Page 89 Thursday, June 25, 2009 9:00 AM Italiano | 89 Misurazione di volumi Per le misurazioni di volumi premere il tasto 3 fino a quando sul display compare il simbolo per misurazione di volumi. Eseguire in un secondo tempo la misurazione della lunghezza, della larghezza e dell’altezza una dopo l’altra procedendo come nel caso della misurazione di lunghezze. Il raggio laser resta attivato tra le tre operazioni di misurazione. Una volta conclusa la terza misurazione, il volume viene calcolato automaticamente e subito visualizzato. L’ultimo valore singolo di misurazione si legge nella parte inferiore del display, il risultato finale nella parte superiore. Misurazione indiretta di lunghezze (vedi figura D) La misurazione indiretta di lunghezze è prevista per il rilevamento di distanze che non possono essere misurate direttamente in quanto un ostacolo impedirebbe il passaggio del raggio oppure non vi è disposizione alcuna superficie di puntamento con funzione riflettente. Risultati esatti vengono poi ottenuti solamente se il raggio laser e la distanza da misurare formano esattamente un angolo retto (teorema di Pitagora). Nell’esempio illustrato deve essere determinata la lunghezza B. A tal fine devono essere misurate A e C. A e B devono formare un angolo retto. Per misurazioni indirette di lunghezze premere il tasto 5. Sul display compare l’indicatore per misurazione indiretta di lunghezze . In caso di una misurazione di lunghezza misurare la distanza A. Prestare attenzione affinché il tratto A e la distanza da rilevare B formino un angolo retto. Successivamente misurare la distanza C. Tra le due misurazioni il raggio laser resta attivato. Accertarsi che nel corso di entrambe le misurazioni il punto di riferimento della misura (p.es. bordo di fondo dello strumento di misura) si trovi esattamente allo stesso punto. Una volta terminata la secondo misurazione, la distanza B viene calcolata automaticamente. L’ultimo valore di misura singolo è visualizzato in basso sul display, il risultato finale B in alto. Bosch Power Tools 2 609 140 621 | (25.6.09) OBJ_BUCH-946-002.book Page 90 Thursday, June 25, 2009 9:00 AM 90 | Italiano Misurazione in continuo (vedi figura E) Durante la misurazione in continuo, lo strumento di misura può essere mosso relativamente alla mira, per cui il valore misurato viene attualizzato ca. ogni 0,5 s. È possibile ad esempio allontanarsi da una parete fino alla distanza desiderata, la distanza attuale è sempre leggibile. Per le misurazioni in continuo premere il tasto 6. Sul display appare la visualizzazione per la misurazione in continuo Per avviare l’operazione di misurazione, premere nuovamente il tasto di misurazione 12. Spostare lo strumento di misura quanto necessario per far apparire nella parte inferiore del display il valore di distanza richiesto. Premendo il tasto di misurazione 12 si interrompe la misurazione in continuo. L’attuale valore di misura appare visualizzato nella parte inferiore del display 12. Premendo nuovamente il tasto di misurazione si riattiva la misurazione in continuo. La misurazione in continuo si disinserisce automaticamente dopo 5 min. L’ultimo valore misurato rimane visualizzato sul display. Per terminare in anticipo la misurazione in continuo è possibile cambiare la funzione di misurazione premento i tasti 1, 3 oppure 5. Cancellazione dei valori di misurazione Premendo brevemente il tasto 7 è possibile cancellare in tutte le funzioni di misurazione l’ultimo singolo valore di misura rilevato. Premendo ripetutamente brevemente il tasto vengono cancellati i singoli valori misurati seguendo l’ordine inverso. Funzioni di memoria Quando si spegne lo strumento di misura il valore che si trova in memoria resta. Salvataggio in memoria/addizione dei valori di misurazione Premere il tasto di addizione della memoria 2 per salvare in memoria l’attuale valore di misura rilevato – a seconda dell’attuale funzione di misurazione un valore di lunghezza, valore di superficie oppure valore volumetrico. Non appena si salva in memoria un valore, sul display appare «M», il segno «+» sul retro lampeggia brevemente. 2 609 140 621 | (25.6.09) Bosch Power Tools OBJ_BUCH-946-002.book Page 91 Thursday, June 25, 2009 9:00 AM Italiano | 91 Se nella memoria dovesse trovarsi già un valore salvato, il nuovo valore viene addizionato a quello in memoria. Ciò avviene comunque soltanto se le unità di misura corrispondono reciprocamente. Se nella memoria dovesse trovarsi p.es. un valore di superficie e l’attuale valore misurato è un valore di volume, non sarà possibile effettuare l’operazione di addizione. Sul display lampeggia brevemente «Error». Sottrazione dei valori di misurazione Premere il tasto di sottrazione della memoria 8 per sottrarre dal valore salvato l’attuale valore di misura rilevato. Non appena si sottrae un valore, sul display appare «M», il segno «–» sul retro lampeggia brevemente. Se un valore è già salvato in memoria, il nuovo valore di misura rilevato può essere sottratto soltanto se le unità di misura corrispondono reciprocamente (vedere «Salvataggio in memoria/ addizione dei valori di misurazione»). Visualizzazione del valore salvato Premere il tasto per richiamo della memoria 4 per visualizzare il valore che si trova in memoria. Sul display appare «M=». Se il contenuto della memoria «M=» appare sul display è possibile raddoppiare il valore premendo il tasto di addizione della memoria 2 oppure azzerarlo premendo il tasto di sottrazione della memoria 8. Cancellare la memoria Per cancellare il contenuto della memoria, premere innanzitutto il tasto per richiamo della memoria 4 in modo che sul display compaia «M=». Premere quindi brevemente sul tasto 7; su display non viene più visualizzata la «M». Indicazioni operative Indicazioni generali Accertarsi che durante il corso di una misurazione non siano coperte né la lente di ricezione 20 né l’uscita della radiazione laser 19. Lo strumento di misura non può essere mosso durante un’operazione di misura (ad eccezione della funzione misurazione in continuo). Per questo motivo posizionare possibilmente lo strumento di misura accanto oppure sulla superficie dei punti di misurazione. La misurazione avviene al centro del raggio laser anche puntando superfici in posizione obliqua. Bosch Power Tools 2 609 140 621 | (25.6.09) OBJ_BUCH-946-002.book Page 92 Thursday, June 25, 2009 9:00 AM 92 | Italiano Influenze sul campo di misurazione Il campo di misurazione dipende dalla condizioni di luce e dalle caratteristiche riflettenti della superficie di puntamento. Per una migliore visibilità del raggio laser, in caso di lavori in ambienti esterni ed in caso di forti radiazioni solari, utilizzare gli occhiali per la visualizzazione del laser 22 (accessorio) ed il pannello di puntamento per raggio laser 24 (accessorio) oppure oscurare la superficie di puntamento. Influenze sul risultato di misurazione Per gli effetti causati da leggi fisiche generali non si può escludere che misurando su differenti superfici possano verificarsi errori di misurazione. Fanno parte di queste superfici: – superfici trasparenti (p.es. vetro, acqua), – superfici speculari (p.es. metallo lucido, vetro), – superfici porose (p.es. materiali isolanti) – superfici strutturate (p.es. intonaco grezzo, pietra naturale). Utilizzare eventualmente su queste superfici il pannello di puntamento per raggio laser 24 (accessorio). Allo stesso modo strati d’aria con temperature differenti oppure riflessi ricevuti indirettamente possono influenzare il valore misurato. Misurazione con perno di battuta (vedi figure B e F) L’utilizzo del perno di battuta 14 è previsto p.es. per operazione di misura da angoli (diagonale di una stanza) oppure da punti difficilmente accessibili come possono essere i profili per persiane. Spingere lateralmente il blocco 15 del perno di battuta per ribaltare il perno verso l’esterno. Premendo il tasto 9 regolare rispettivamente il piano di riferimento per misurazioni con perno di battuta. Per ribaltare verso l’interno il perno di battuta 14 premerlo fino alla battuta di arresto nel corpo dello strumento. Il perno si blocca automaticamente. Allineamento tramite la livella La livella 16 consente un semplice allineamento orizzontale dello strumento di misura. In questo modo le superfici di puntamento possono essere puntate più facilmente, in modo particolare su distanze maggiori. La livella 16 in combinazione con il raggio laser non è adatta per il livellamento. 2 609 140 621 | (25.6.09) Bosch Power Tools OBJ_BUCH-946-002.book Page 93 Thursday, June 25, 2009 9:00 AM Italiano | 93 Puntatura con l’assistenza per allineamento (vedi figura G) Tramite l’assistenza per allineamento 11 è possibile facilitare la puntatura su distanze maggiori. A tal fine, guardare lungo l’assistenza per allineamento alla parte superiore dello strumento di misura. Il raggio laser scorre in posizione parallela rispetto a questa linea di mira. Anomalie – cause e rimedi Causa Rimedi Indicatore temperatura (c) lampeggia, misurazione non possibile Lo strumento di misura è al di Attendere finché lo strumenfuori della temperatura di to di misura avrà raggiunto la esercizio da – 10 °C fino a temperatura di esercizio +50 °C (nel funzionamento misurazione continua fino a +40 °C). Compare indicatore dello stato delle batterie (b) La tensione di batteria diminuisce (misurazione ancora possibile) Sostituire le batterie oppure le pile ricaricabili Indicatore dello stato delle batterie (b) lampeggia, misurazione non possibile Tensione di batteria troppo bassa Sostituire le batterie oppure le pile ricaricabili Visualizzazione «Error» e «––––» sul display L’angolo tra il raggio laser ed il punto di mira è troppo acuto. Aumentare l’angolo tra il raggio laser ed il punto di mira Il riflesso della superficie di Utilizzare il pannello di punpuntamento è troppo forte tamento laser 24 (accessorio (p.es. specchio) oppure trop- opzionale) po debole (p.es. stoffa nera), oppure la luce ambientale è troppo forte. L’uscita radiazione laser 19 oppure la lente di ricezione 20 sono appannate (p.es. per un rapido sbalzo di temperatura). Utilizzando una pezza morbida asciugare la lente di ricezione 19 oppure l’uscita radiazione laser 20 Il valore calcolato è superore a 99999 m/m2/m3. Ripartire il calcolo in passaggi intermedi Bosch Power Tools 2 609 140 621 | (25.6.09) OBJ_BUCH-946-002.book Page 94 Thursday, June 25, 2009 9:00 AM 94 | Italiano Causa Rimedi La visualizzazione «Error» lampeggia nella parte superiore del display Addizione/sottrazione di valori di misura rilevati con diverse unità di misura Sommare/sottrarre unicamente valori di misurazione rilevati con la stessa unità di misura Il risultato della misurazione non è affidabile La superficie di puntamento Coprire la superficie di puntamento non riflette in modo inequivocabile (p.es. acqua, vetro). L’uscita radiazione laser 19 oppure la lente di ricezione 20 è coperta. Tenere libere l’uscita radiazione laser 19 oppure la lente di ricezione 20 Il risultato della misurazione non è plausibile Regolato piano di riferimento sbagliato Selezionare piano di riferimento adatto alla misurazione Ostacolo sul percorso del raggio laser Il punto laser deve essere posizionato completamente sulla superficie di puntamento Lo strumento di misura controlla il corretto funzionamento nel corso di ogni misurazione. In caso di riscontro di un’anomalia, sul display lampeggia soltanto il simbolo visualizzato accanto. In questo caso oppure quando non dovesse essere possibile eliminare un difetto ricorrendo alle misure riportate sopra, far pervenire lo strumento di misura al Servizio Clienti Bosch attraverso il Vostro Rivenditore di fiducia. Controllo della precisione dello strumento di misura È possibile controllare la precisione dello strumento di misura procedendo come segue: – Scegliere un tratto di misura stabilmente fisso con una lunghezza di ca. 3 fino a 10 m e di cui si conosce esattamente la lunghezza (p.es. larghezza di un locale, apertura di una porta). Il tratto di misura deve essere in ambiente chiuso e la superficie di puntamento della misurazione deve essere liscia e ben riflettente. – Misurare il tratto 10 volte consecutivamente. La deviazione delle misurazioni singole dal valore medio può essere al massimo di ±3 mm. Protocollare le misurazioni per poter confrontare in un momento successivo la precisione. 2 609 140 621 | (25.6.09) Bosch Power Tools OBJ_BUCH-946-002.book Page 95 Thursday, June 25, 2009 9:00 AM Italiano | 95 Manutenzione ed assistenza Manutenzione e pulizia Conservare e trasportare lo strumento di misura utilizzando esclusivamente l’astuccio di protezione fornito in dotazione. Avere cura di tenere lo strumento di misura sempre pulito. Non immergere mai lo strumento di misura in acqua oppure in liquidi di altra natura. Pulire ogni tipo di sporcizia utilizzando un panno umido e morbido. Non utilizzare mai prodotti detergenti e neppure solventi. In modo particolare è necessario trattare la lente di ricezione 20 adoperando la stessa accuratezza con cui normalmente si trattano occhiali oppure la lente di un apparecchio fotografico. Se nonostante gli accurati procedimenti di produzione e di controllo lo strumento di misura dovesse guastarsi, la riparazione deve essere effettuata da un punto di assistenza autorizzato per gli elettroutensili Bosch. Non aprire da soli lo strumento di misura. Per ogni tipo di richiesta o di ordinazione di pezzi di ricambio, è indispensabile comunicare sempre il codice prodotto a dieci cifre riportato sulla targhetta di fabbricazione dello strumento di misura. In caso si presentasse la necessità di riparazioni, spedire lo strumento di misura mettendolo nell’apposito astuccio di protezione 25. Servizio di assistenza ed assistenza clienti Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito: www.bosch-pt.com Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all’acquisto, impiego e regolazione di apparecchi ed accessori. Italia Officina Elettroutensili Robert Bosch S.p.A. c/o GEODIS Viale Lombardia 18 20010 Arluno Tel.: +39 (02) 36 96 26 63 Fax: +39 (02) 36 96 26 62 Fax: +39 (02) 36 96 86 77 E-Mail: officina.elettroutensili@it.bosch.com Svizzera Tel.: +41 (044) 8 47 15 13 Fax: +41 (044) 8 47 15 53 Bosch Power Tools 2 609 140 621 | (25.6.09) OBJ_BUCH-946-002.book Page 96 Thursday, June 25, 2009 9:00 AM 96 | Italiano Smaltimento Smaltire gli imballaggi, gli strumenti di misura e gli accessori dismessi in modo che possano essere riciclati nel pieno rispetto dell’ambiente. Solo per i Paesi della CE: Non gettare tra i rifiuti domestici gli strumenti di misura dismessi! Conformemente alla norma della direttiva 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all’attuazione del recepimento nel diritto nazionale, gli strumenti di misura diventati inservibili devono essere raccolti separatamente per un corretto smaltimento. Pile ricaricabili/batterie: Non gettare le pile ricaricabili/batterie tra i rifiuti domestici, nel fuoco o nell’acqua. Le pile ricaricabili/batterie devono essere raccolte, riciclate oppure smaltite rispettando rigorosamente la protezione dell’ambiente. Solo per i paese della CE: Secondo la direttiva 91/157/CEE le pile ricaricabili/batterie difettose oppure scariche devono essere riciclate. Pile ricaricabili/batterie inutilizzabili possono essere consegnate direttamente presso: Italia Ecoelit Viale Misurata 32 20146 Milano Tel.: +39 02 / 4 23 68 63 Fax: +39 02 / 48 95 18 93 Svizzera Batrec AG 3752 Wimmis BE Con ogni riserva di modifiche tecniche. 2 609 140 621 | (25.6.09) Bosch Power Tools OBJ_BUCH-946-002.book Page 97 Thursday, June 25, 2009 9:00 AM Nederlands | 97 Veiligheidsvoorschriften
