ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PLR 50 BOSCH

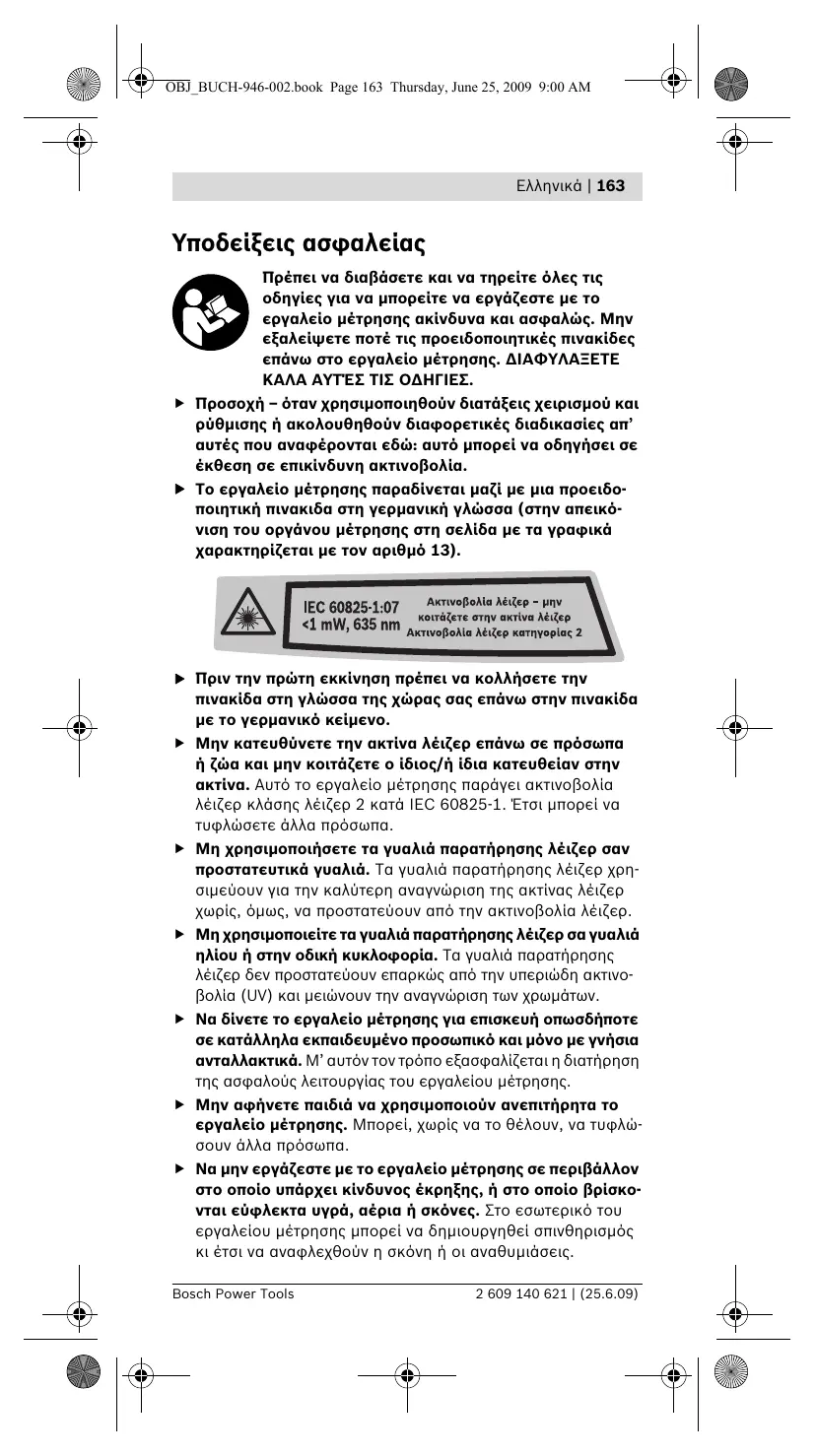

Πρέπει να διαβάσετε και να τηρείτε όλες τις οδηγίες για να μπορείτε να εργάζεστε με το εργαλείο μέτρησης ακίνδυνα και ασφαλώς. Μην εξαλείψετε ποτέ τις προειδοποιητικές πινακίδες επάνω στο εργαλείο μέτρησης. ΔΙΑΦΥΛΑΞΕΤΕ ΚΑΛΑ ΑΥΤΈΣ ΤΙΣ ΟΔΗΓΙΕΣ. f Προσοχή – όταν χρησιμοποιηθούν διατάξεις χειρισμού και ρύθμισης ή ακολουθηθούν διαφορετικές διαδικασίες απ’ αυτές που αναφέρονται εδώ: αυτό μπορεί να οδηγήσει σε έκθεση σε επικίνδυνη ακτινοβολία. f Το εργαλείο μέτρησης παραδίνεται μαζί με μια προειδοποιητική πινακιδα στη γερμανική γλώσσα (στην απεικόνιση του οργάνου μέτρησης στη σελίδα με τα γραφικά χαρακτηρίζεται με τον αριθμό 13). f Πριν την πρώτη εκκίνηση πρέπει να κολλήσετε την πινακίδα στη γλώσσα της χώρας σας επάνω στην πινακίδα με το γερμανικό κείμενο. f Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε πρόσωπα ή ζώα και μην κοιτάζετε ο ίδιος/ή ίδια κατευθείαν στην ακτίνα. Αυτό το εργαλείο μέτρησης παράγει ακτινοβολία λέιζερ κλάσης λέιζερ 2 κατά IEC 60825-1. Έτσι μπορεί να τυφλώσετε άλλα πρόσωπα. f Μη χρησιμοποιήσετε τα γυαλιά παρατήρησης λέιζερ σαν προστατευτικά γυαλιά. Τα γυαλιά παρατήρησης λέιζερ χρησιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέιζερ χωρίς, όμως, να προστατεύουν από την ακτινοβολία λέιζερ. f Μη χρησιμοποιείτε τα γυαλιά παρατήρησης λέιζερ σα γυαλιά ηλίου ή στην οδική κυκλοφορία. Τα γυαλιά παρατήρησης λέιζερ δεν προστατεύουν επαρκώς από την υπεριώδη ακτινοβολία (UV) και μειώνουν την αναγνώριση των χρωμάτων. f Να δίνετε το εργαλείο μέτρησης για επισκευή οπωσδήποτε σε κατάλληλα εκπαιδευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά. Μ’ αυτόν τον τρόπο εξασφαλίζεται η διατήρηση της ασφαλούς λειτουργίας του εργαλείου μέτρησης. f Μην αφήνετε παιδιά να χρησιμοποιούν ανεπιτήρητα το εργαλείο μέτρησης. Μπορεί, χωρίς να το θέλουν, να τυφλώσουν άλλα πρόσωπα. f Να μην εργάζεστε με το εργαλείο μέτρησης σε περιβάλλον στο οποίο υπάρχει κίνδυνος έκρηξης, ή στο οποίο βρίσκονται εύφλεκτα υγρά, αέρια ή σκόνες. Στο εσωτερικό του εργαλείου μέτρησης μπορεί να δημιουργηθεί σπινθηρισμός κι έτσι να αναφλεχθούν η σκόνη ή οι αναθυμιάσεις. Bosch Power Tools 2 609 140 621 | (25.6.09) OBJ_BUCH-946-002.book Page 164 Thursday, June 25, 2009 9:00 AM 164 | Eλληνικά Περιγραφή λειτουργίας Χρήση σύμφωνα με τον προορισμό Το εργαλείο μέτρησης προορίζεται για τη μέτρηση αποστάσεων, μηκών, υψών και διαστημάτων καθώς και για τον υπολογισμό επιφανειών και όγκων. Είναι κατάλληλο για μετρήσεις και σε εσωτερικούς και σε εξωτερικούς χώρους. Απεικονιζόμενα στοιχεία Η αρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του εργαλείου μέτρησης στη σελίδα γραφικών. 1 Πλήκτρο για μέτρηση μηκών 2 Πλήκτρο πρόσθεσης στη μνήμη «M+» 3 Πλήκτρο για μέτρηση επιφανειών και όγκων 4 Πλήκτρο κλήσης μνήμης «M=» 5 Πλήκτρο για έμμεση μέτρηση μηκών 6 Πλήκτρο για διαρκή μέτρηση 7 Πλήκτρο ON/OFF και διαγραφής μνήμης 8 Πλήκτρο αφαίρεσης από τη μνήμη «M–» 9 Πλήκτρο επιλογής επιπέδου αναφοράς 10 Οθόνη 11 Βοήθημα ευθυγράμμισης 12 Πλήκτρο Μέτρηση 13 Προειδοποιητική πινακίδα λέιζερ 14 Πίρος αναστολής (οδήγησης) 15 Μανδάλωση πίρου αναστολής 16 Χωροστάθμη (Αλφάδι) 17 Ασφάλεια του καπακιού θήκης μπαταρίας 18 Καπάκι θήκης μπαταρίας 19 Έξοδος ακτίνας λέιζερ 20 Φακός λήψης 21 Αριθμός σειράς 22 Γυαλιά παρατήρησης λέιζερ* 23 Κορδόνι μεταφοράς 24 Πίνακας στόχευσης λέιζερ* 25 Τσάντα προστασίας

• Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. 2 609 140 621 | (25.6.09) Bosch Power Tools OBJ_BUCH-946-002.book Page 165 Thursday, June 25, 2009 9:00 AM Eλληνικά | 165 Στοιχεία ένδειξης a Λειτουργίες μέτρησης Μέτρηση μηκών Διαρκής μέτρηση Μέτρηση επιφανειών Μέτρηση όγκων Έμμεση μέτρηση μηκών b Συναγερμός μπαταρίας c Ένδειξη θερμοκρασία d Τιμή μέτρησης/Αποτέλεσμα e Μονάδα μέτρησης f Επίπεδο αναφοράς της μέτρησης g Λέιζερ σε λειτουργία h Τιμή μεμονωμένης μέτρησης (Μέτρηση μηκών: Αποτέλεσμα) i Αποθήκευση τιμών μέτρησης Bosch Power Tools 2 609 140 621 | (25.6.09) OBJ_BUCH-946-002.book Page 166 Thursday, June 25, 2009 9:00 AM 166 | Eλληνικά Τεχνικά χαρακτηριστικά Ψηφιακός μετρητής αποστάσεων Αριθμός ευρετηρίου Περιοχή μέτρησης Ακρίβεια μέτρησης (τυπική) PLR 50 3 603 K16 300 0,05–50 m A) ±2,0 mm B) Ελάχιστη μονάδα ένδειξης 1 mm Θερμοκρασία λειτουργίας – 10 °C ... +50 °C C) Θερμοκρασία διαφύλαξης/ αποθήκευσης – 20 °C ... +70 °C Μέγ. σχετική υγρασία ατμόσφαιρας 90 % Κατηγορία λέιζερ Τύπος λέιζερ

635 nm, <1 mW Διάμετρος ακτίνας λέιζερ (σε 25 °C) σε απόσταση 10 m περίπου. Επαναφορτιζόμενα στοιχεία Διάρκεια ζωής μπαταρίας περίπου – Μεμονωμένες μετρήσεις – Διαρκής μέτρηση Βάρος σύμφωνα με EPTA-Procedure 01/2003 Προστασία (εκτός της θήκης

6 mm 4 x 1,5 V LR03 (AAA) 4 x 1,2 V HR03 (AAA) 30000 D) 5 h D) 0,18 kg 58 x 104 x 36 mm IP 54 (προστασία από σκόνη και ψεκασμό με

A) Η εμβέλεια αυξάνεται όσο καλύτερα επιστρέφει το φως λέιζερ από την επιφάνεια του στόχου (σκέδαση, όχι ανάκλαση) καθώς και όσο πιο φωτεινό είναι το σημείο λέιζερ σε σχέση με τη φωτεινότητα του περιβάλλοντος (εσωτερικοί χώροι, ημίφως). Υπό δυσμενείς συνθήκες (π.χ. μέτρηση σε εξωτερικούς χώρους υπό ισχυρή ηλιακή ακτινοβολία) μπορεί να χρειαστεί να χρησιμοποιήσετε τον πίνακα στόχευσης. B) Υπό δυσμενείς συνθήκες φωτισμού, π.χ. υπό ισχυρή ηλιακή ακτινοβολία, ή σε ανεπαρκώς ανακλαστικές επιφάνειες η απόκλιση ανέρχεται σε ± 10 mm στα 50 m. Υπό ευνοϊκές συνθήκες πρέπει να υπολογίζετε με απόκλιση ± 0,05 mm/m. C) Στη λειτουργία Διαρκής μέτρηση η μέγιστη θερμοκρασία λειτουργίας ανέρχεται σε +40 °C. D) Με στοιχεία επαναφορτιζόμενων μπαταριών 1,2 V είναι εφικτές λιγότερες μετρήσεις απ’ ότι με μπαταρίες 1,5 V. Σας παρακαλούμε να προσέξετε τον αριθμό ευρετηρίου επάνω στην πινακίδα κατασκευαστή του εργαλείου μέτρησης γιατί οι εμπορικοί χαρακτηρισμοί μεμονωμένων εργαλείων μέτρησης μπορεί να διαφέρουν. Ο αριθμός σειράς 21 στην πινακίδα του κατασκευαστή χρησιμεύει για τη σαφή αναγνώριση του δικού σας εργαλείου μέτρησης. 2 609 140 621 | (25.6.09) Bosch Power Tools OBJ_BUCH-946-002.book Page 167 Thursday, June 25, 2009 9:00 AM Eλληνικά | 167 Συναρμολόγηση Τοποθέτηση/αντικατάσταση – μπαταριών Για τη λειτουργία του εργαλείου μέτρησης προτείνεται η χρήση μπαταριών αλκαλίου-μαγγανίου ή επαναφορτιζομένων στοιχείων. Με στοιχεία επαναφορτιζόμενων μπαταριών 1,2 V είναι εφικτές λιγότερες μετρήσεις απ’ ότι με μπαταρίες 1,5 V. Για να ανοίξετε το καπάκι της θήκης μπαταρίας 18 πατήστε τη μανδάλωση 17 όπως δείχνει το βέλος και αφαιρέστε το καπάκι της θήκης μπαταρίας. Τοποθετήστε τις μπαταρίες ή, ανάλογα τα επαναφορτιζόμενα στοιχεία που περιέχονται στη συσκευασία. Δώστε προσοχή στη σωστή πολικότητα, σύμφωνα με την εικόνα στο εσωτερικό της θήκης μπαταρίας. Μόλις εμφανιστεί το σύμβολο μπαταρίας για πρώτη φορά στην οθόνη, τότε μπορείτε να διεξάγετε τουλάχιστο 100 μετρήσεις. Όταν το σύμβολο μπαταρίας αναβοσβήνει, δεν μπορείτε να μετρήσετε πλέον και πρέπει να αλλάξετε τις μπαταρίες. Να αλλάζετε ταυτόχρονα όλες τις μπαταρίες ή, ανάλογα, όλα τα επαναφορτιζόμενα στοιχεία μαζί. Να χρησιμοποιείτε πάντοτε μπαταρίες ή επαναφορτιζόμενα στοιχεία του ίδιου κατασκευαστή κα με την ίδια χωρητικότητα. f Αφαιρέστε τις μπαταρίες ή τα επαναφορτιζόμενα στοιχεία από εργαλείο μέτρησης όταν δεν πρόκειται να το χρησιμοποιήσετε για αρκετό καιρό. Οι μπαταρίες ή τα επαναφορτιζόμενα στοιχεία μπορεί, όταν αποθηκευτούν για πολύ καιρό, να διαβρωθούν ή να αυτοεκφορτιστούν.

Θέση σε λειτουργία f Προστατεύετε το εργαλείο μέτρησης από υγρασία κι από άμεση ηλιακή ακτινοβολία. f Να μην εκθέτετε το εργαλείο μέτρησης σε ακραίες θερμοκρασίες και/ή σε ισχυρές διακυμάνσεις θερμοκρασίας. Για παράδειγμα, να μην το αφήνετε για πολλή ώρα στο αυτοκίνητο. Σε περιπτώσεις ισχυρών διακυμάνσεων της θερμοκρασίας πρέπει να περιμένετε να σταθεροποιηθεί πρώτα η θερμοκρασία του εργαλείου μέτρησης πριν το χρησιμοποιήσετε. Η ακρίβεια του εργαλείου μέτρησης μπορεί να αλλοιωθεί υπό ακραίες θερμοκρασίες ή/και ισχυρές διακυμάνσεις της θερμοκρασίας. f Να αποφεύγετε τις ισχυρές προσκρούσεις και τις πτώσεις του εργαλείου μέτρησης. Μετά από τυχόν ισχυρές εξωτερικές επιδράσεις στο εργαλείο μέτρησης θα πρέπει, πριν συνεχίσετε την εργασία σας, να διεξάγετε έλεγχο της ακρίβειας (βλέπε «Έλεγχος της ακρίβειας του εργαλείου μέτρησης», σελίδα 175). Bosch Power Tools 2 609 140 621 | (25.6.09) OBJ_BUCH-946-002.book Page 168 Thursday, June 25, 2009 9:00 AM 168 | Eλληνικά Θέση σε λειτουργία κι εκτός λειτουργίας Για να θέσετε σε λειτουργία το εργαλείο μέτρησης πατήστε σύντομα το πλήκτρο ON/OFF 7 ή το πλήκτρο μετρήσεων 12. Η ακτίνα λέιζερ δεν ενεργοποιείται μαζί με το εργαλείο μέτρησης. Για να θέσετε εκτός λειτουργίας το εργαλείο μέτρησης πατήστε διαρκώς το πλήκτρο ON/OFF 7. Όταν για 5 min περίπου δεν πατηθεί κανένα πλήκτρο του εργαλείου μέτρησης τότε αυτό διακόπτει αυτόματα τη λειτουργία του προστατεύοντας έτσι την μπαταρία. Σε περίπτωση που προηγουμένως είχε αποθηκευτεί μια τιμή μέτρησης, αυτή παραμένει αποθηκευμένη μετά την αυτόματη απόζευξη του εργαλείου μέτρησης. Μόλις το εργαλείο μέτρησης τεθεί εκ νέου σε λειτουργία στην οθόνη εμφανίζεται «M». Διαδικασία μέτρησης Μετά τη θέση σε λειτουργία το εργαλείο μέτρησης βρίσκεται στη λειτουργία μέτρησης μηκών. Με πάτημα του αντίστοιχου σχετικού πλήκτρου μπορείτε να ενεργοποιήσετε και άλλες λειτουργίες μέτρησης (βλέπε «Λειτουργίες μέτρησης», σελίδα 169). Μετά τη θέση σε λειτουργία σαν επίπεδο αναφοράς για τη μέτρηση επιλέγεται αυτόματα η οπίσθια ακμή του εργαλείου μέτρησης. Για την αλλαγή του επιπέδου αναφοράς βλέπε «Επιλογή επιπέδου αναφοράς», σελίδα 169. Μετά την επιλογή της λειτουργίας μέτρησης και του επιπέδου αναφοράς όλα τα επόμενα βήματα εκτελούνται με πάτημα του πλήκτρου Μέτρηση 12. Ακουμπήστε το εργαλείο μέτρησης με το επιλεγμένο επίπεδο μέτρησης στην επιθυμητή γραμμή μέτρησης (π.χ. στον τοίχο). Πατήστε το πλήκτρο Μέτρηση 12 για να ενεργοποιήσετε την ακτίνα λέιζερ. f Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε πρόσωπα ή ζώα και μην κοιτάζετε ο ίδιος/η ίδια στην ακτίνα λέιζερ, ακόμη κι από μεγάλη απόσταση. Στοχεύστε με την ακτίνα λέιζερ την επιφάνεια στόχου. Για να διεξάγετε τη μέτρηση πατήστε εκ νέου το πλήκτρο Μέτρηση 12. Στη λειτουργία διαρκούς μέτρησης η μέτρηση αρχίζει ήδη μετά το πρώτο πάτημα του πλήκτρου μέτρηση 12. Η τιμή μέτρησης εμφανίζεται εντός ενός χαρακτηριστικού χρόνου 0,5 s, το αργότερο, όμως, μετά από 4 s. Η διάρκεια της μέτρησης εξαρτάται από την απόσταση, από τις συνθήκες φωτισμού καθώς και από τις αντανακλαστικές ιδιότητες της επιφάνειας στόχευσης. Η αποπεράτωση της μέτρησης σηματοδοτείται με ένα ακουστικό σήμα. Η ακτίνα λέιζερ απενεργοποιείται αυτόματα μόλις τελειώσει η μέτρηση. Σε περίπτωση που η μέτρηση δεν θα διεξαχθεί το αργότερο μέσα σε 20 s περίπου μετά τη στόχευση τότε η ακτίνα λέιζερ απενεργοποιείται αυτόματα προστατεύοντας έτσι την μπαταρία. 2 609 140 621 | (25.6.09) Bosch Power Tools OBJ_BUCH-946-002.book Page 169 Thursday, June 25, 2009 9:00 AM Eλληνικά | 169 Επιλογή επιπέδου αναφοράς (βλέπε εικόνες A—C) Για τη μέτρηση μπορείτε να επιλέξετε μια από τρεις διαφορετικές επιφάνειες αναφοράς: – την πίσω ακμή του εργαλείου μέτρησης (π.χ. κατά το ακούμπισμα σε τοίχους, – την πίσω ακμή του πίρου ανατολής 14 (π.χ. για μετρήσεις από – την μπροστινή ακμή του εργαλείου μέτρησης (π.χ. κατά τη μέτρηση από μια ακμή τραπεζιού). Για να αλλάξετε την επιφάνεια αναφοράς πατήστε το πλήκτρο 9, μέχρι η επιθυμητή επιφάνεια αναφοράς να εμφανιστεί στην οθόνη. Μετά από κάθε ενεργοποίηση του εργαλείου μέτρησης η πίσω ακμή του εργαλείου μέτρησης προρυθμίζεται αυτόματα σαν επιφάνεια αναφοράς. Λειτουργίες μέτρησης Μέτρηση μηκών Για τη μέτρηση μηκών πατήστε το πλήκτρο 1. Στην οθόνη εμφανίζεται η ένδειξη για τη μέτρηση μηκών . Πατήστε μια φορά το πλήκτρο Μέτρηση 12 για στόχευση του στόχου κι ακόμη μια φορά για διεξαγωγή της μέτρησης. Η τιμή μέτρησης δείχνεται στο κάτω μέρος της οθόνης. Μέτρηση επιφανειών Για τη μέτρηση επιφανειών πατήστε το πλήκτρο 3 μέχρι η ένδειξη για τη μέτρηση επιφανειών να εμφανιστεί στην οθόνη. Στη συνέχεια μετρήστε το μήκος και το πλάτος (φάρδος) το ένα μετά το άλλο, όπως περιγράφεται στη μέτρηση μηκών. Η ακτίνα λέιζερ παραμένει ενεργός μεταξύ των δυο μετρήσεων. Μόλις τερματιστεί η δεύτερη μέτρηση υπολογίζεται και εμφανίζεται αυτόματα η επιφάνεια. Η τελευταία τιμή μέτρησης δείχνεται στο κάτω μέρος της οθόνης και το τελικό αποτέλεσμα στο επάνω μέρος της. Bosch Power Tools 2 609 140 621 | (25.6.09) OBJ_BUCH-946-002.book Page 170 Thursday, June 25, 2009 9:00 AM 170 | Eλληνικά Μέτρηση όγκων Για τη μέτρηση όγκων πατήστε το πλήκτρο 3, μέχρι η ένδειξη για τη μέτρηση όγκων να εμφανιστεί στην οθόνη. Στη συνέχεια μετρήστε το μήκος, το πλάτος και το ύψος το ένα μετά το άλλο, όπως κατά τη μέτρηση μηκών. Η ακτίνα λέιζερ παραμένει ενεργός μεταξύ των τριών μετρήσεων. Μόλις τερματιστεί η τρίτη μέτρηση υπολογίζεται και εμφανίζεται αυτόματα ο όγκος. Η τελευταία τιμή μέτρησης δείχνεται στο κάτω μέρος της οθόνης και το τελικό αποτέλεσμα στο επάνω μέρος της. Έμμεση μέτρηση μηκών (βλέπε εικόνα D) Η έμμεση μέτρηση μηκών χρησιμοποιείται για την εξακρίβωση αποστάσεων που δεν μπορούν να μετρηθούν άμεσα, επειδή η διαδρομή της ακτίνας διακόπτεται από ένα εμπόδιο ή δεν διατίθεται επιφάνεια στόχευσης που θα μπορούσε χρησιμοποιηθεί σαν ανακλαστήρας. Όμως, σωστά αποτελέσματα επιτυγχάνονται μόνο όταν η ακτίνα λέιζερ και η αναζητούμενη απόσταση σχηματίζουν ορθή γωνία (Θεώρημα του Πυθαγόρα). Στο παράδειγμα της εικόνας επιδιώκεται η εξακρίβωση της απόστασης B. Γι' αυτό πρέπει να μετρηθούν οι ευθείες A και C. Οι ευθείες A και B πρέπει να σχηματίζουν μεταξύ τους ορθή γωνία. Για την έμμεση μέτρηση μηκών πατήστε το πλήκτρο 5. Στην οθόνη εμφανίζεται η ένδειξη για την έμμεση μέτρηση μηκών

Μετρήστε την απόσταση A όπως θα μετρούσατε ένα απλό μήκος. Δώστε προσοχή, ώστε η διαδρομή A και η ζητούμενη απόσταση B να σχηματίζουν μια ορθή γωνία. Μετρήστε ακολούθως την απόσταση C. Η ακτίνα λέιζερ παραμένει ενεργοποιημένη μεταξύ των δυο μετρήσεων. Δώστε προσοχή, το σημείο αναφοράς της μέτρησης (π.χ. η οπίσθια ακμή του εργαλείου μέτρησης) να βρίσκεται και στις δυο μετρήσεις ακριβώς στην ίδια θέση. Μόλις τελειώσει η δεύτερη μέτρηση υπολογίζεται αυτόματα η απόσταση B. Η τελευταία επί μέρους μέτρηση εμφανίζεται στο κάτω τμήμα της οθόνης και το τελικό αποτέλεσμα B στο επάνω τμήμα. 2 609 140 621 | (25.6.09) Bosch Power Tools OBJ_BUCH-946-002.book Page 171 Thursday, June 25, 2009 9:00 AM Eλληνικά | 171 Διαρκής μέτρηση (βλέπε εικόνα E) Κατά τη διαρκή μέτρηση το εργαλείο μέτρησης μπορεί να μετατοπιστεί σχετικά ως προς το στόχο, οπότε και η τιμή μέτρησης ενημερώνεται κάθε 0,5 s περίπου. Έτσι π.χ. μπορείτε να απομακρυνθείτε από έναν τοίχο μέχρι την απόσταση που επιθυμείτε διαβάζοντας παράλληλα στην οθόνη την τρέχουσα απόσταση. Για διαρκή μέτρηση πατήστε το πλήκτρο 6. Στην οθόνη εμφανίζεται η ένδειξη για τη διαρκή μέτρηση Πατήστε το πλήκτρο Μέτρηση 12 για να ξεκινήσετε τη διαδικασία μέτρησης. Μετακινήστε τώρα το εργαλείο μέτρησης μέχρι να εμφανιστεί η επιθυμητή τιμή απόστασης στο κάτω μέρος της οθόνης. Με πάτημα του πλήκτρου Μέτρηση 12 διακόπτετε τη διαρκή μέτρηση. Η τρέχουσα τιμή μέτρησης εμφανίζεται στην οθόνη. Μόλις πατήσετε πάλι το πλήκτρο Μέτρηση 12 ξεκινά εκ νέου η διαρκής μέτρηση. Η διαρκής μέτρηση απενεργοποιείται αυτόματα μετά από 5 min. Η τελευταία τιμή μέτρησης παραμένει ορατή στην οθόνη. Για να τερματίσετε τη διαρκή μέτρηση προηγουμένως αλλάξτε λειτουργία με πάτημα των πλήκτρων 1, 3 ή 5. Διαγραφή τιμών μέτρησης Με σύντομο πάτημα του πλήκτρου 7 μπορείτε να σβήσετε σε όλες τις λειτουργίες μέτρησης την εκάστοτε τελευταία εξακριβωθείσα τιμή μέτρησης. Με αλλεπάλληλα σύντομα πατήματα του πλήκτρου σβήνονται με ανάστροφη φορά όλες οι μεμονωμένες τιμές μέτρησης. Λειτουργίες μνήμης Όταν το εργαλείο μέτρησης τεθεί εκτός λειτουργίας παραμένει αποθηκευμένη η τιμή που βρίσκεται στην μνήμη. Αποθήκευση/πρόσθεση των τιμών μέτρησης Πατήστε το πλήκτρο αποθήκευσης-πρόσθεσης 2, για να αποθηκεύσετε την τρέχουσα τιμή μέτρησης – ανάλογα με την τρέχουσα λειτουργία μέτρησης μια τιμή μέτρησης μηκών, επιφανειών ή όγκων. Μόλις αποθηκευτεί μια τιμή στην οθόνη εμφανίζεται «M», και από πίσω αναβοσβήνει για λίγο το «+». Σε περίπτωση που υπάρχει ήδη μια τιμή στη μνήμη, τότε η νέα τιμή προστίθεται στο περιεχόμενο της μνήμης, μόνο όμως όταν ταυτίζονται οι μονάδες μέτρησης. Όταν μια τιμή, π.χ. μια τιμή μέτρησης επιφάνειας, βρίσκεται στη μνήμη, η τρέχουσα τιμή μέτρησης, όμως, είναι τιμή όγκου, τότε η πρόσθεση δεν είναι εφικτή και στην οθόνη αναβοσβήνει για λίγο η ένδειξη «Error». Bosch Power Tools 2 609 140 621 | (25.6.09) OBJ_BUCH-946-002.book Page 172 Thursday, June 25, 2009 9:00 AM 172 | Eλληνικά Αφαίρεση τιμών μέτρησης Πατήστε το πλήκτρο αποθήκευσης αφαίρεσης 8, για να αφαιρέσετε την τρέχουσα τιμή μέτρησης από την τιμή στη μνήμη. Μόλις αφαιρεθεί η τιμή, στην οθόνη εμφανίζεται «M», από πίσω αναβοσβήνει για λίγο το «–». Σε περίπτωση που στη μνήμη βρίσκεται αποθηκευμένη μια τιμή, τότε η νέα τιμή μπορεί να αφαιρεθεί μόνο όταν ταυτίζονται οι δυο μονάδες μέτρησης (βλέπε «Αποθήκευση/πρόσθεση των τιμών μέτρησης»). Ένδειξη τιμής μέτρησης Πατήστε το πλήκτρο κλήσης μνήμης 4, για να εμφανιστεί η τιμή που βρίσκεται στη μνήμη. Στην οθόνη εμφανίζεται «M=». Όταν το περιεχόμενο της μνήμης «M=» δείχνεται στην οθόνη, τότε μπορείτε να το διπλασιάσετε πατώντας το πλήκτρο αποθήκευσης-πρόσθεσης 2 ή να το μηδενίσετε με πάτημα του πλήκτρου αποθήκευσης-αφαίρεσης 8. Διαγραφή (Σβήσιμο) της μνήμης Για να σβήσετε [να διαγράψετε] το περιεχόμενο της μνήμης πατήστε πρώτα το πλήκτρο κλήσης μνήμης 4, για να εμφανιστεί στην οθόνη το σύμβολο «M=». Ακολούθως πατήστε σύντομα το πλήκτρο 7. Το σύμβολο «M» στην οθόνη σβήνει. Υποδείξεις εργασίας Γενικές υποδείξεις Κατά τη διάρκεια της μέτρησης δεν επιτρέπεται να είναι καλυμμένος ούτε ο φακός λήψης 20 ούτε η έξοδος της ακτίνας λέιζερ 19. Κατά τη διάρκεια της μέτρησης το εργαλείο μέτρησης δεν επιτρέπεται να μετακινηθεί (εξαίρεση: λειτουργία διαρκούς μέτρησης). Γι’ αυτό να ακουμπάτε/να τοποθετείτε το εργαλείο μέτρησης, κατά το δυνατό, στα σημεία μέτρησης. H μέτρηση διεξάγεται στη μέση της ακτίνας λέιζερ, ακόμη και αν είναι λοξή η επιφάνεια στόχευσης. Επιδράσεις στην περιοχή μέτρησης Η περιοχή μέτρησης εξαρτάται από τις συνθήκες φωτισμού και τις αντανακλαστικές ιδιότητες της επιφάνειας στόχευσης. Για να μπορέσετε να διακρίνετε καλύτερα την ακτίνα λέιζερ όταν εργάζεστε σε εξωτερικούς χώρους καθώς και υπό ισχυρή ακτινοβολία να χρησιμοποιείτε τα γυαλιά παρατήρησης ακτίνας λέιζερ 22 (ειδικό εξάρτημα) και τον πίνακα στόχευσης λέιζερ 24 (ειδικό εξάρτημα), ή να σκιάζετε την επιφάνεια στόχευσης. 2 609 140 621 | (25.6.09) Bosch Power Tools OBJ_BUCH-946-002.book Page 173 Thursday, June 25, 2009 9:00 AM Eλληνικά | 173 Επιδράσεις στο αποτέλεσμα μέτρησης Όταν μετράτε επί διαφορετικών επιφανειών δεν αποκλείεται, διάφορα φυσικά φαινόμενα να οδηγήσουν σε εσφαλμένες μετρήσεις. Μεταξύ των άλλων πρόκειται για:

διαφανείς επιφάνειες (π.χ. γυαλί, νερό), ανακλαστικές επιφάνειες (π.χ. στιλβωμένα μέταλλα, γυαλί), πορώδεις επιφάνειες (π.χ. μονωτικά υλικά), αναγλυφοειδείς επιφάνειες (π.χ. σοβάδες, φυσικά πετρώματα). Σ’ αυτές τις επιφάνειες χρησιμοποιήστε ενδεχομένως τον πίνακα στόχευσης λέιζερ 24 (ειδικό εξάρτημα). Η τιμή μέτρησης μπορεί επίσης να επηρεαστεί και από στρώματα αέρα με διαφορετική θερμοκρασία ή/και από έμμεσες αντανακλάσεις. Μέτρηση με πίρο αναστολής (βλέπε εικόνες B και F) Ο πίρος αναστολής 14 χρησιμοποιείται π.χ. για μετρήσεις από γωνίες (διαγώνιος χώρου) ή από δύσκολα προσιτές θέσεις, π.χ. από ράγες ρολό. Ωθήστε προς τα πλάγια την ασφάλεια 15 του πίρου αναστολής, για να ξεδιπλώσετε τον πίρο. Ρυθμίστε το επίπεδο αναφοράς για μέτρηση με πίρο αναστολής με πάτημα του πλήκτρου 9. Για να κλείσετε τον πίρο αναστολής 14 πατήστε τον τέρμα μέσα στο περίβλημα. Ο πίρος ασφαλίζει αυτόματα. Ευθυγράμμιση με το αλφάδι Η αεροστάθμη 16 επιτρέπει την απλή οριζοντίωση του εργαλείου μέτρησης. Έτσι μπορείτε να στοχεύσετε άνετα τις αντίστοιχες επιφάνειες, ιδιαίτερα όταν αυτές βρίσκονται σε μεγάλη απόσταση. Η αεροστάθμη 16 σε συνδυασμό με την ακτίνα λέιζερ δεν είναι κατάλληλη για χωροστάθμηση. Στόχευση με βοήθημα ευθυγράμμισης (βλέπε εικόνα G) Με το βοήθημα ευθυγράμμισης 11 διευκολύνεται η στόχευση απομακρυσμένων στόχων. Γι’ αυτό κοιτάξτε κατά μήκος της επάνω πλευράς του εργαλείου μέτρησης. Η διαδρομή της ακτίνας λέιζερ είναι παράλληλη μ’ αυτήν την οπτική γραμμή. Bosch Power Tools 2 609 140 621 | (25.6.09) OBJ_BUCH-946-002.book Page 174 Thursday, June 25, 2009 9:00 AM 174 | Eλληνικά Σφάλματα – Αιτίες και θεραπεία

Η ένδειξη θερμοκρασίας (c) αναβοσβήνει, ανέφικτη Το εργαλείο μέτρησης βρίσκεται εκτός της περιοχής της θερμοκρασίας λειτουργίας από – 10 °C έως +50 °C (στη λειτουργία Διαρκής μέτρηση έως +40 °C). Περιμένετε μέχρι το εργαλείο μέτρησης να ανακτήσει τη θερμοκρασία λειτουργίας Εμφανίζεται η ένδειξη μπαταρία (b) Η τάση της μπαταρίας εξασθενεί (μπορείτε ακόμα να

Αντικαταστήστε τις μπαταρίες Η ένδειξη μπαταρία (b) αναβοσβήνει, ανέφικτη μέτρηση Πολύ χαμηλή τάση μπαταρίας Αντικαταστήστε τις μπαταρίες Ενδείξεις «Error» και «––––» στην οθόνη Η γωνία μεταξύ ακτίνας λέιζερ και στόχου είναι πολύ οξεία. Αυξήστε τη γωνία μεταξύ ακτίνας λέιζερ και στόχου Η επιφάνεια στόχευσης ανταΧρησιμοποιήστε τον πίνακα νακλά πολύ δυνατά (π.χ. καστόχευσης λέιζερ 24 (ειδικό θρέφτης) ή πολύ αδύνατα (π.χ. εξάρτημα) μαύρο υλικό), ή πολύ ισχυρός φωτισμός περιβάλλοντος. Έχει θαμπώσει η έξοδος ακτί- Στεγνώστε μ’ ένα μαλακό πανί νας λέιζερ 19 ή/και ο φακός την έξοδο της ακτίνας λέιζερ λήψης 20 (π.χ. εξαιτίας πολύ 19 ή/και του φακού λήψης 20 γρήγορης αλλαγής της θερμοκρασίας). Η μετρηθείσα τιμή είναι μεγα- Διεξάγετε τη μέτρηση λύτερη από 99999 m/m2/m3. σταδιακά Η ένδειξη «Error» στο επάνω τμήμα της οθόνης αναβοσβήνει Πρόσθεση/Αφαίρεση τιμών με Να προσθέτετε/να αφαιρείτε διαφορετικές μονάδες μόνο ίδιες μονάδες μέτρησης

Αναξιόπιστο αποτέλεσμα μέτρησης Η επιφάνεια στόχευσης δεν αντανακλά σαφώς (π.χ. νερό,

Σκεπάστε την επιφάνεια

Καλυμμένη έξοδος ακτίνας λέιζερ 19 ή καλυμμένος φακός λήψης 20. Διατηρείτε ελεύθερη τη έξοδο ακτίνας λέιζερ 19 ή/και το φακό λήψης 20 Το αποτέλεσμα της μέτρησης δεν είναι λογικό Ρυθμίσατε λάθος επίπεδο

Επιλέξτε το αντίστοιχο κατάλληλο επίπεδο αναφοράς Εμπόδιο στη διαδρομή της ακτίνας λέιζερ Το σημείο λέιζερ πρέπει να βρίσκεται ολόκληρο επάνω στην επιφάνεια στόχευσης. Το εργαλείο μέτρησης επιτηρεί σε κάθε μέτρηση την άψογη λειτουργία. Μόλις εξακριβωθεί κάποιο σφάλμα, τότε στην οθόνη αναβοσβήνει μόνο το διπλανό σύμβολο. Σ’ αυτήν την περίπτωση, ή όταν τα παραπάνω μέτρα θεραπείας δεν φέρουν αποτέλεσμα, πρέπει να αποστείλετε το εργαλείο μέτρησης στο κέντρο Service της Bosch μέσω του έμπορά σας. Έλεγχος της ακρίβειας του εργαλείου μέτρησης Μπορείτε να ελέγξετε την ακρίβεια του εργαλείου μέτρησης ως – Επιλέξτε μια διαρκώς αμετάβλητη διαδρομή μέτρησης με ένα γνωστό σε σας ακριβές μήκος 3 έως 10 m περίπου (π.χ. πλάτος δωματίου, άνοιγμα πόρτας). Η διαδρομή μέτρησης πρέπει να βρίσκεται μέσα σε έναν εσωτερικό χώρο, η επιφάνεια στόχευσης να είναι λεία και με καλές ανακλαστικές ιδιότητες. – Μετρήστε τη διαδρομή 10 φορές τη μια μετά την άλλη. Η μέγιστη απόκλιση των μεμονωμένων μετρήσεων από τη μέση τιμή επιτρέπεται να μην είναι μεγαλύτερη από ±3 mm. Να πρωτοκολλάτε τις μετρήσεις για να μπορείτε αργότερα να συγκρίνετε/να ελέγξετε την ακρίβεια. Bosch Power Tools 2 609 140 621 | (25.6.09) OBJ_BUCH-946-002.book Page 176 Thursday, June 25, 2009 9:00 AM 176 | Eλληνικά Συντήρηση και Service Συντήρηση και καθαρισμός Να διαφυλάγετε και να μεταφέρετε το εργαλείο μέτρησης μόνο μέσα στην προστατευτική τσάντα που το συνοδεύει. Να διατηρείτε το εργαλείο μέτρησης πάντα καθαρό. Μη βυθίσετε το εργαλείο μέτρησης σε νερό ή σε άλλα υγρά. Καθαρίζετε τυχόν ρύπους και βρωμιές μ’ ένα υγρό, μαλακό πανί. Μη χρησιμοποιείτε μέσα καθαρισμού ή διαλύτες. Να περιποιείστε ιδιαίτερα το φακό λήψης 20 με την ίδια προσεκτικότητα που περιποιείστε τα γυαλιά σας και/ή τη φωτογραφική σας μηχανή. Αν, παρ’ όλες τις επιμελημένες μεθόδους κατασκευής και ελέγχου, το εργαλείο μέτρησης σταματήσει κάποτε να λειτουργεί, τότε η επισκευή του πρέπει να ανατεθεί σ’ ένα εξουσιοδοτημένο συνεργείο για ηλεκτρικά εργαλεία της Bosch. Μην ανοίξετε ο ίδιος/η ίδια το εργαλείο μέτρησης. Παρακαλούμε, όταν κάνετε διασαφητικές ερωτήσεις καθώς και κατά την παραγγελία ανταλλακτικών, να αναφέρετε πάντοτε το 10ψήφιο αριθμό ευρετηρίου που βρίσκεται στην πινακίδα κατασκευαστή του εργαλείου μέτρησης. Το εργαλείο μέτρησης πρέπει να αποστέλλεται για επισκευή μέσα στην προστατευτική τσάντα 25. Service και σύμβουλος πελατών To Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Λεπτομερή σχέδια και πληροφορίες για τα ανταλλακτικά θα βρείτε στην ηλεκτρονική διεύθυνση: www.bosch-pt.com Η ομάδα συμβούλων της Βosch σας υποστηρίζει με ευχαρίστηση όταν έχετε ερωτήσεις σχετικές με την αγορά, τη χρήση και τη ρύθμιση των προϊόντων και ανταλλακτικών. Robert Bosch A.E. Kηφισσού 162 12131 Περιστέρι-Aθήvα Tel.: +30 (0210) 57 01 200 KENTPO Tel.: +30 (0210) 57 70 081 – 83 KENTPO Fax: +30 (0210) 57 01 263 Fax: +30 (0210) 57 70 080 www.bosch.gr ABZ Service A.E. Tel.: +30 (0210) 57 01 375 – 378 SERVICE Fax: +30 (0210) 57 73 607 2 609 140 621 | (25.6.09) Bosch Power Tools OBJ_BUCH-946-002.book Page 177 Thursday, June 25, 2009 9:00 AM Eλληνικά | 177

Τα εργαλεία μέτρησης, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Μόνο για χώρες της ΕΕ: Μη ρίχνετε τα εργαλεία μέτρησης στα απορρίμματα του σπιτιού σας! Σύμφωνα με την Κοινοτική Οδηγία 2002/96/EΚ περί παλαιών ηλεκτρικών και ηλεκτρονικών συσκευών και με τη μεταφορά της σε εθνικό δίκαιο δεν είναι πλέον απαραίτητο, τα άχρηστα εργαλεία μέτρησης να συλλέγονται ξεχωριστά και να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Επαναφορτιζόμενα στοιχεία/Μπαταρίες: Μη ρίχνετε τις μπαταρίες στα απορρίμματα του σπιτιού σας, στη φωτιά ή στο νερό. Οι μπαταρίες πρέπει να συλλέγονται και να ανακυκλώνονται ή να αποσύρονται με τρόπο φιλικό προς το περιβάλλον. Μόνο για χώρες της ΕΕ: Σύμφωνα με την Οδηγία 91/157/EΟΚ οι μπαταρίες πρέπει να ανακυκλώνονται. Τηρούμε το δικαίωμα αλλαγών. Bosch Power Tools 2 609 140 621 | (25.6.09) OBJ_BUCH-946-002.book Page 178 Thursday, June 25, 2009 9:00 AM 178 | Türkçe Güvenlik Talimat
