MANUAL DE USUARIO PLR 50 BOSCH

de en fr es pt it nl

Español . . . . . . . . . . . . . . . . . Página

Português . . . . . . . . . . . . . . . Página

Italiano. . . . . . . . . . . . . . . . . . Pagina

4 x 1,5 V LR03 (AAA) 4 x 1,2 V HR03 (AAA) 30000 D) 5 h D) 0,18 kg

3 603 K16 300 0.05–50 m A) ±2.0 mm B) 1 mm – 10 °C ... +50 °C C) – 20 °C ... +70 °C 90 %

635 nm, <1 mW PLR 50

3 603 K16 300 0,05–50 m A) ±2,0 mm B) 1 mm – 10 °C ... +50 °C C) – 20 °C ... +70 °C 90 % 2

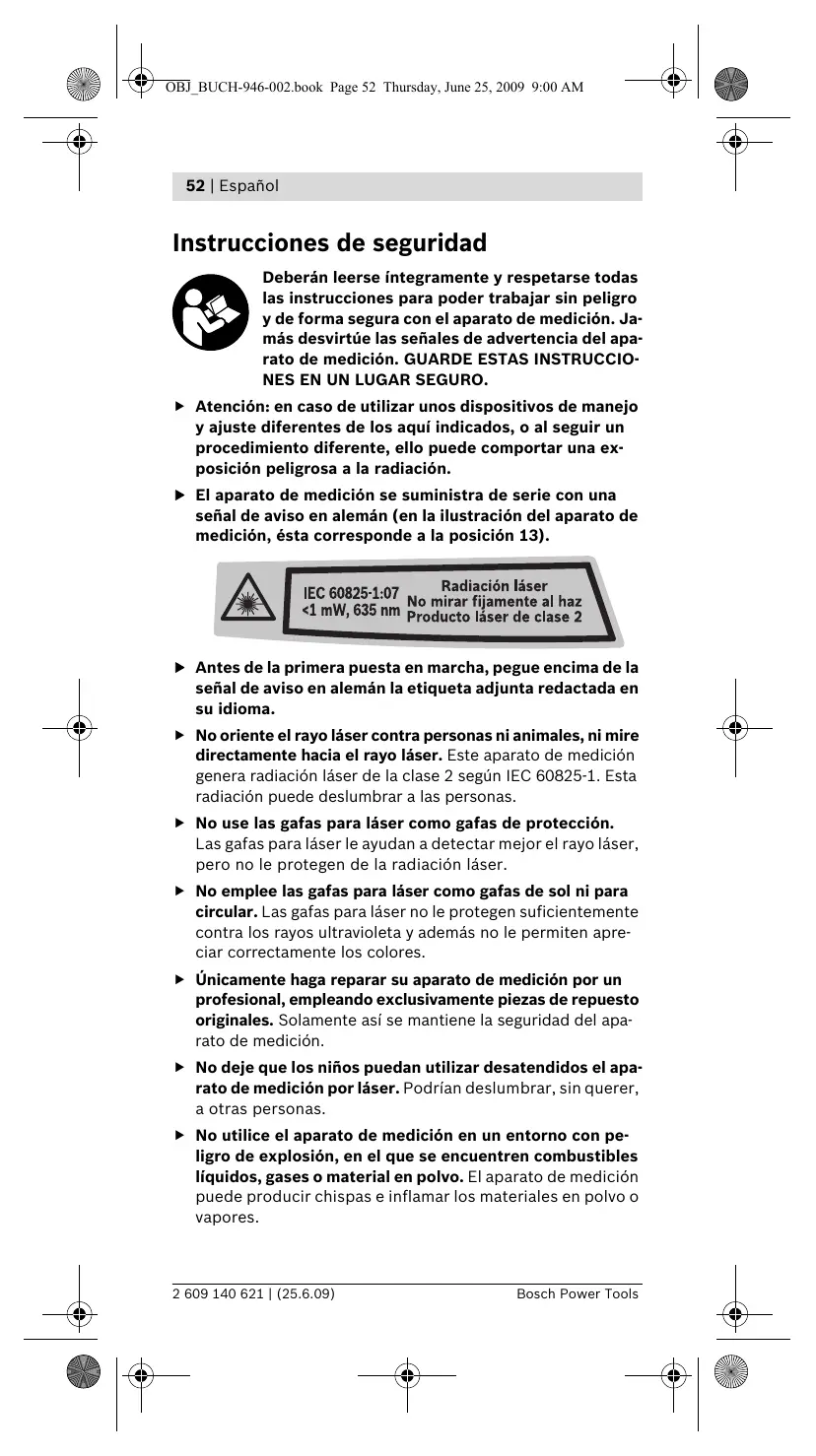

Instrucciones de seguridad es

Deberán leerse íntegramente y respetarse todas las instrucciones para poder trabajar sin peligro y de forma segura con el aparato de medición. Jamás desvirtúe las señales de advertencia del aparato de medición. GUARDE ESTAS INSTRUCCIONES EN UN LUGAR SEGURO. f Atención: en caso de utilizar unos dispositivos de manejo y ajuste diferentes de los aquí indicados, o al seguir un procedimiento diferente, ello puede comportar una exposición peligrosa a la radiación. f El aparato de medición se suministra de serie con una señal de aviso en alemán (en la ilustración del aparato de medición, ésta corresponde a la posición 13).

f Antes de la primera puesta en marcha, pegue encima de la señal de aviso en alemán la etiqueta adjunta redactada en su idioma. f No oriente el rayo láser contra personas ni animales, ni mire directamente hacia el rayo láser. Este aparato de medición genera radiación láser de la clase 2 según IEC 60825-1. Esta radiación puede deslumbrar a las personas. f No use las gafas para láser como gafas de protección.

Las gafas para láser le ayudan a detectar mejor el rayo láser, pero no le protegen de la radiación láser. f No emplee las gafas para láser como gafas de sol ni para circular. Las gafas para láser no le protegen suficientemente contra los rayos ultravioleta y además no le permiten apreciar correctamente los colores. f Únicamente haga reparar su aparato de medición por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad del aparato de medición. f No deje que los niños puedan utilizar desatendidos el aparato de medición por láser. Podrían deslumbrar, sin querer, a otras personas. f No utilice el aparato de medición en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. El aparato de medición puede producir chispas e inflamar los materiales en polvo o vapores.

2 609 140 621 | (25.6.09)

Descripción del funcionamiento

Utilización reglamentaria El aparato de medición ha sido proyectado para medir distancias, longitudes, alturas, separaciones, y para calcular superficies y volúmenes. El aparato de medición es adecuado para medir tanto en interiores como en exteriores.

Componentes principales

La numeración de los componentes está referida a la imagen del aparato de medición en la página ilustrada. 1 Tecla de medición de longitud 2 Tecla para sumar a memoria “M+” 3 Tecla para la medición de superficies y volúmenes 4 Tecla para cargar la memoria “M=” 5 Tecla para medición indirecta de la longitud 6 Tecla para medición permanente 7 Tecla de conexión/desconexión y borrado de la memoria 8 Tecla para restar de memoria “M–” 9 Selector del plano de referencia 10 Display 11 Ayuda de alineación 12 Tecla de medición 13 Señal de aviso láser 14 Vástago tope 15 Botón de retención del vástago tope 16 Nivel de burbuja 17 Enclavamiento de la tapa del alojamiento de las pilas 18 Tapa del alojamiento de las pilas 19 Salida del rayo láser 20 Lente de recepción 21 Número de serie 22 Gafas para láser* 23 Asa de transporte 24 Tablilla reflectante* 25 Estuche de protección * Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie.

Elementos de indicación a Funciones de medición Medición de longitud Medición permanente Medición de superficie Medición de volumen Medición indirecta de la longitud b Símbolo de la pila c Símbolo de temperatura d Valor de medición/resultado e Unidad de medida f Plano de referencia para la medición g Láser conectado h Valor de medición individual (en medición de longitud: resultado) i Memorización de valores de medición

2 609 140 621 | (25.6.09)

Telémetro digital por láser Nº de artículo Campo de medición Precisión de medición (típica) Resolución Temperatura de operación Temperatura de almacenamiento Humedad relativa máx.

3 603 K16 300 0,05–50 m A) ±2,0 mm B) 1 mm – 10 °C ... +50 °C C) – 20 °C ... +70 °C 90 % 2

Tipo de láser Diámetro del rayo láser (a 25 °C) a una distancia de 10 m, aprox. Pilas Acumuladores Autonomía de la pila, aprox. – Mediciones individuales – Medición permanente Peso según EPTA-Procedure 01/2003 Dimensiones Grado de protección (excepto alojamiento de las pilas)

6 mm 4 x 1,5 V LR03 (AAA) 4 x 1,2 V HR03 (AAA) 30000 D) 5 h D) 0,18 kg 58 x 104 x 36 mm IP 54 (protección contra polvo y salpicaduras de agua)

A) El alcance aumenta cuanto mejor sea reflejado el rayo láser por la superficie de incidencia (de forma dispersa y sin resplandecer) y cuanto mayor sea el contraste del haz láser respecto a la luz ambiente (interiores, crepúsculo). En casos desfavorables (p.ej. al medir en exteriores con sol intenso) puede que sea necesario utilizar la tablilla reflectante.

B) Bajo condiciones desfavorables como, p.ej., con sol intenso o si las superficies son poco reflectantes, la desviación máxima es de ± 10 mm a una distancia de 50 m. Si las condiciones son favorables la desviación es de ± 0,05 mm/m. C) En la función de medición permanente la temperatura de operación máx. es de +40 °C. D) Con acumuladores de 1,2 V pueden realizarse menos mediciones que con pilas de 1,5 V. Preste atención al nº de artículo que figura en la placa de características de su aparato de medición, ya que pueden variar las denominaciones comerciales en ciertos aparatos de medición. El número de serie 21 grabado en la placa de características permite identificar de forma unívoca el aparato de medición.

Inserción y cambio de las pilas Se recomienda utilizar pilas alcalinas de manganeso o acumuladores en el aparato de medición. Con acumuladores de 1,2 V pueden realizarse menos mediciones que con pilas de 1,5 V. Para abrir la tapa del alojamiento de la pila 18 presione el enclavamiento 17 en sentido de la flecha y retire la tapa. Inserte las pilas adjuntas o acumuladores. Respete la polaridad indicada en la parte interior del alojamiento de las pilas. En caso de aparecer el símbolo de la pila por primera vez en el display, es posible realizar todavía 100 mediciones como mínimo. Si el símbolo de la pila parpadea no es posible realizar ninguna medición y deberán cambiarse las pilas o acumuladores. Siempre sustituya todas las pilas o acumuladores al mismo tiempo. Utilice pilas o acumuladores del mismo fabricante e igual capacidad. f Saque las pilas o acumuladores del aparato de medición si pretende no utilizarlo durante largo tiempo. Tras un tiempo de almacenaje prolongado, las pilas y los acumuladores se pueden llegar a corroer o autodescargar.

Puesta en marcha f Proteja el aparato de medición de la humedad y de la exposición directa al sol. f No exponga el aparato de medición ni a temperaturas extremas ni a cambios bruscos de temperatura. No lo deje, p.ej., en el coche durante un largo tiempo. Si el aparato de medición ha quedado sometido a un cambio fuerte de temperatura, antes de ponerlo en servicio, esperar primero a que se atempere. Las temperaturas extremas o los cambios bruscos de temperatura pueden afectar a la precisión del aparato de medición. f Evite los golpes fuertes o caídas del aparato de medición. Si el aparato de medición ha sufrido un mal trato, antes de continuar trabajando con él deberá realizarse una comprobación de la precisión (ver “Comprobación de la precisión del aparato de medición”, página 64).

2 609 140 621 | (25.6.09)

Conexión/desconexión Para conectar el aparato de medición pulse brevemente la tecla de conexión/desconexión 7 o la tecla de medición 12. Al conectar el aparato de medición no se conecta todavía el rayo láser. Para desconectar el aparato pulse prolongadamente la tecla de conexión/desconexión 7. En caso de no activarse ninguna tecla del aparato de medición durante aprox. 5 min, el aparato de medición se desconecta automáticamente para evitar una descarga innecesaria de la pila. En caso de haberse memorizado un valor, éste se mantiene al desconectarse automáticamente el aparato. Tras volver a conectar el aparato de medición se muestra “M” en el display. Procedimiento de medición Al conectarse el aparato de medición se selecciona automáticamente la función Medición de longitud. Las demás funciones de medición pueden ajustarse con la respectiva tecla selectora de función (ver “Funciones de medición”, página 58). Al conectar el aparato de medición, el canto posterior de éste es seleccionado automáticamente como plano de referencia. Para cambiar el plano de referencia, ver “Selección del plano de referencia” en página 58. Una vez seleccionada la función de medición y el plano de medición, todos los pasos siguientes se realizan presionando la tecla de medición 12. Apoye el aparato de medición, con el plano de referencia seleccionado, contra el punto de medición deseado (p.ej. una pared). Pulse la tecla de medición 12 para conectar el rayo láser. f No oriente el rayo láser contra personas ni animales, ni mire directamente hacia el rayo láser, incluso encontrándose a gran distancia. Oriente el rayo láser contra la superficie a medir. Pulse nuevamente la tecla de medición 12 para iniciar la medición. En la función de medición permanente, la medición comienza nada más pulsar la tecla de medición 12. El valor de medición se representa normalmente dentro de 0,5 s, y a más tardar, después de 4 s. La duración de la medición depende de la distancia, condiciones de luz y capacidad reflectante de la superficie contra la cual incide el haz. El final de la medición se indica mediante una señal acústica. Una vez finalizada la medición, el rayo láser se desconecta automáticamente. Si tras dirigir el haz contra un punto no se realiza una medición después de aprox. 20 s, el rayo láser se desconecta automáticamente para proteger las pilas. Bosch Power Tools

2 609 140 621 | (25.6.09)

Selección del plano de referencia (ver figuras A–C) Para la medición puede Ud. elegir entre tres planos de referencia diferentes: – El canto posterior del aparato de medición (p.ej. al asentarlo contra una pared). – El canto posterior del vástago tope 14 (p.ej. para mediciones desde esquinas). – El canto anterior del aparato de aparato de medición (p.ej. al medir desde el canto de una mesa). Pulse el selector 9 tantas veces como sea necesario hasta que se represente en el display el plano de referencia deseado. Siempre que se conecte el aparato de medición se preselecciona automáticamente el plano de referencia del canto posterior del aparato de medición.

Funciones de medición

Medición de longitud Para efectuar mediciones de longitud pulsar la tecla 1. En el display aparece el indicador de la medición de longitud . Pulse la tecla de medición 12 para proyectar el rayo láser y vuélvala a pulsar para realizar la medición. El valor medido se muestra en la parte inferior del display. Medición de superficie Para medir superficies pulse la tecla 3, hasta que aparezca en el display el símbolo para la medición de la superficie . Seguidamente mida consecutivamente la longitud y la anchura procediendo igual que en la medición de longitud. Entre ambas mediciones se mantiene encendido el rayo láser. Al finalizar la segunda medición se calcula y representa automáticamente la superficie. El último valor medido se representa en la parte inferior del display, y el resultado calculado en la parte superior.

2 609 140 621 | (25.6.09)

Medición de volumen Para medir volúmenes pulse la tecla 3, hasta que aparezca en el display el símbolo para la medición del volumen . Seguidamente mida consecutivamente la longitud, anchura y altura procediendo igual que en la medición de longitud. Entre las tres mediciones se mantiene encendido el rayo láser. Al finalizar la tercera medición se calcula y representa automáticamente el volumen. El último valor medido se representa en la parte inferior del display, y el resultado calculado en la parte superior. Medición indirecta de la longitud (ver figura D) La medición indirecta de longitud se utiliza en aquellos casos en los que se encuentre un obstáculo en la trayectoria del haz, o al no existir una superficie de medición reflectante en el punto de medición. Los resultados obtenidos solamente son correctos si el rayo láser y el tramo a medir forman un ángulo recto exacto (teorema de Pitágoras). En el ejemplo ilustrado desea determinarse la longitud B. Para ello es necesario medir los tramos A y C. A y B deben formar un ángulo recto. Para efectuar mediciones indirectas de la longitud pulse la tecla 5. En el display aparece el símbolo para la medición indirecta de la longitud . Mida la distancia A procediendo igual que en una medición de longitud. Asegúrese de que el tramo A y la distancia buscada B formen un ángulo recto. A continuación, mida la distancia C. Entre ambas mediciones queda encendido el rayo láser. Observe que el punto de referencia para la medición (p.ej. el canto posterior del aparato de medición) se encuentre exactamente en el mismo punto al efectuar ambas mediciones. Al término de la segunda medición se calcula automáticamente la distancia B. El último valor medido se representa en la parte inferior del display, y el resultado calculado B en la parte superior.

Medición permanente (ver figura E) En la medición permanente es posible desplazar el aparato de medición relativamente a un punto actualizándose el valor de medición cada 0,5 s, aprox. Ud. puede irse separando de una pared, p.ej., hasta alcanzar la separación deseada, siendo posible determinar en cada momento la separación actual. Pulse la tecla 6 si desea medir de forma permanente. En el display aparece el indicador de medición permanente . Pulse la tecla de medición 12 para iniciar el proceso de medición. Vaya desplazando el aparato de medición hasta visualizar el valor deseado en la parte inferior del display. Pulsando la tecla de medición 12 se interrumpe la medición permanente. El valor de medición actual se muestra en el display. Pulsando nuevamente la tecla de medición 12 se vuelve a activar la medición permanente. La medición permanente se desconecta automáticamente después de 5 min. El último valor medido se sigue visualizando en el display. Para finalizar la medición permanente cambie la función de medición pulsando la tecla 1, 3 o 5. Borrado de mediciones Pulsando brevemente la tecla 7 puede Ud. borrar en todas las funciones de medición el último valor medido. Pulsando brevemente de forma seguida la tecla se van borrando en orden inverso las mediciones individuales.

Funciones de memoria

Al desconectar el aparato de medición se mantiene el valor guardado en la memoria. Memorización y suma de mediciones Pulse la tecla sumar a memoria 2, para memorizar el valor actual, que puede ser una longitud, superficie o volumen, dependiendo de la función de medición seleccionada. Al memorizar un valor aparece en el display “M”, y el signo “+” al margen parpadea brevemente. En caso de que exista ya un valor en la memoria, el nuevo valor es sumado al contenido de la memoria, siempre que coincidan sus unidades de medida. Si en la memoria se encuentra almacenada una superficie, p.ej., y el valor actual correspondiese a un volumen, no es posible efectuar la suma. En el display parpadea brevemente “Error”. 2 609 140 621 | (25.6.09)

Resta de mediciones Pulse la tecla restar de memoria 8, para restar la medición actual del valor en la memoria. Al restar un valor aparece en el display “M”, y el signo “–” al margen parpadea brevemente. En caso de que exista ya un valor en la memoria, solamente puede restarse el nuevo valor del contenido de la memoria, si coinciden las unidades de medida (ver “Memorización y suma de mediciones”). Visualización del contenido de la memoria Pulse la tecla cargar memoria 4 para visualizar el contenido de la memoria. En el display se representa “M=”. Al representarse el contenido de la memoria “M=” en el display, Ud. puede duplicarlo pulsando la tecla sumar a memoria 2, o ponerlo a cero pulsando la tecla restar de memoria 8. Borrado de la memoria Para borrar el contenido de la memoria, pulse primero la tecla para cargar memoria 4, de manera que se represente “M=” en el display. Seguidamente, pulse la tecla 7; la “M” desaparece del display.

Instrucciones para la operación

Indicaciones generales La lente de recepción 20 y la salida del rayo láser 19 no deben taparse durante la medición. El aparato no deberá moverse al realizar la medición (excepto en la función de medición permanente). Por ello, siempre que sea posible, asiente o apoye el aparato de medición en el punto de medición. La medición se efectúa en el centro del haz, también en el caso de proyectar oblicuamente el haz. Influencias sobre el alcance El alcance de la medición depende de las condiciones de luz y de las propiedades de reflexión de la superficie de medición. Al trabajar en exteriores y con sol intenso use las gafas para láser 22 (accesorio opcional) y la tablilla láser reflectante 24 (accesorio opcional) para hacer más perceptible el haz del láser, o bien, haga sombra a la superficie de medición.

Influencias sobre el resultado de medición Debido a ciertos efectos físicos puede que se presenten mediciones erróneas al medir contra ciertas superficies. Pertenecen a éstas: – – – –

transparentes (p.ej. vidrio, agua) reflectantes (p.ej. metal pulido, vidrio) porosas (p.ej. materiales aislantes) estructuradas (p.ej. revoque rústico, piedra

Para estas superficies puede que sea necesario emplear la tablilla reflectante 24 (accesorio opcional).

Asimismo pueden afectar a la medición capas de aire de diferente temperatura, o la recepción de reflexiones indirectas. Medición con vástago tope (ver figuras B y F) El vástago tope 14 es adecuado, p.ej., para la medición desde esquinas (diagonal de un cuarto) o puntos de difícil acceso como los rieles de persianas. Desplace hacia un lado el botón de retención 15 del vástago tope para poder abatir éste hacia afuera. Ajuste el plano de referencia para la medición con vástago tope pulsando correspondientemente la tecla 9. Para abatir hacia dentro el vástago tope 14 empújelo hasta el tope en la carcasa. El vástago queda retenido automáticamente. Nivelación con el nivel de burbuja El nivel de burbuja 16 permite nivelar horizontalmente de forma sencilla el aparato de medición. De esta manera puede dirigirse el rayo más fácilmente contra los puntos a medir, especialmente si las distancias son grandes. El nivel de burbuja 16 en combinación con el rayo láser no es apropiado para realizar trabajos de nivelación. Orientación con las ayudas de alineación (ver figura G) Las ayudas de alineación 11 facilitan la orientación del aparato a grandes distancias. Para ello, mirar a lo largo de las ayudas de alineación, por encima del aparato de medición. La trayectoria del rayo láser es paralela a esta línea de observación.

2 609 140 621 | (25.6.09)

Fallos – causas y soluciones

El símbolo de temperatura (c) parpadea y no es posible medir

Temperatura de operación Esperar a que el aparato de del aparato de medición fue- medición haya alcanzado la ra del campo de operación de temperatura de operación – 10 °C a +50 °C (en la función de medición permanente hasta +40 °C). Aparece el símbolo de la pila (b) La tensión de pila va disminuyendo (todavía es posible medir)

Cambiar las pilas o acumuladores

El símbolo de la pila (b) parpadea y no es posible medir

Tensión de la pila demasiado baja

Cambiar las pilas o acumuladores

Indicación de “Error” y de “––––” en el display

Ángulo demasiado agudo entre el rayo láser y el punto de medición.

Abrir el ángulo entre el rayo láser y el punto de medición

Reflexión excesiva de la suUtilizar una tablilla láser perficie de medición (p.ej. un reflectante 24 (accesorio espejo), demasiado débil especial)

(p.ej. tela negra), o luz ambiente demasiado intensa. Están empañadas la salida del Secar frotando con un paño rayo láser 19 o la lente de re- suave la salida del rayo láser cepción 20 (p.ej. por un cam- 19 o la lente de recepción 20 bio brusco de temperatura). El valor calculado es superior a 99999 m/m2/m3.

Subdividir el calculo en varios pasos intermedios

La indicación de “Error” parpadea en la parte superior del display

Suma o resta de valores con unidades de medida diferentes

Solamente sumar o restar valores con la misma unidad de medida

Medición poco fiable

Reflexión indefinida de la superficie de medición (p.ej. agua, vidrio).

Cubrir la superficie de medición

Salida del rayo láser 19 o lente de recepción 20 cubiertas.

Destapar la salida del rayo láser 19 o lente de recepción 20.

El valor de medición no aparenta ser correcto

Plano de referencia ajustado, incorrecto

Seleccionar un plano de referencia apropiado a la medición a realizar

Obstáculo en la trayectoria del rayo láser

El haz del láser no deberá incidir parcialmente contra el punto a medir.

El aparato de medición supervisa el correcto funcionamiento en cada medición. En caso de detectarse un fallo solamente parpadea en el display el símbolo mostrado al margen. En este caso, o si las soluciones arriba indicadas no ayudan a subsanar un fallo, acuda a su comercio habitual el cual se encargará de enviar el aparato al servicio técnico Bosch.

Comprobación de la precisión del aparato de medición Ud. puede controlar la precisión del aparato de medición de la siguiente manera: – Elija un tramo de medición de una longitud constante, entre 3 a 10 m, aprox., (p.ej. la anchura de un cuarto, vano de la puerta) cuya medida conozca Ud. con exactitud. La medición deberá realizarse en el interior y deberá procurarse que la superficie a medir sea lisa y que refleje bien. – Mida esta distancia 10 veces seguidas. La desviación de las mediciones individuales respecto al valor medio deberá ser como máximo de ±3 mm. Registre estas mediciones para poder comparar más tarde la precisión.

Mantenimiento y servicio

Mantenimiento y limpieza Solamente guarde y transporte el aparato de medición en el estuche de protección adjunto. Mantenga limpio siempre el aparato de medición. No sumerja el aparato de medición en agua ni en otros líquidos. Limpiar el aparato con un paño húmedo y suave. No usar detergentes ni disolventes. Cuide especialmente la lente de recepción 20 con igual esmero que unas gafas o una cámara fotográfica. Si a pesar de los esmerados procesos de fabricación y control, el aparato de medición llegase a averiarse, la reparación deberá encargarse a un taller de servicio autorizado para herramientas eléctricas Bosch. No abra Ud. el aparato de medición.

2 609 140 621 | (25.6.09)

Al realizar consultas o solicitar piezas de repuesto, es imprescindible indicar siempre el nº de artículo de 10 dígitos que figura en la placa de características del aparato de medición. En caso de una reparación, envíe el aparato en el estuche de protección 25.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio las podrá obtener también en internet bajo: www.bosch-pt.com Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios. España Robert Bosch España, S.A. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid Tel. Asesoramiento al cliente: +34 (0901) 11 66 97 Fax: +34 (091) 327 98 63 Venezuela Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 Tel.: +58 (02) 207 45 11 México Robert Bosch S.A. de C.V. Tel. Interior: +52 (01) 800 627 1286 Tel. D.F.: +52 (01) 52 84 30 62 E-Mail: arturo.fernandez@mx.bosch.com Argentina Robert Bosch Argentina S.A. Av. Córdoba 5160 C1414BAW Ciudad Autónoma de Buenos Aires Atención al Cliente Tel.: +54 (0810) 555 2020 E-Mail: herramientas.bosch@ar.bosch.com

Perú Autorex Peruana S.A. República de Panamá 4045, Lima 34 Tel.: +51 (01) 475-5453 E-Mail: vhe@autorex.com.pe Chile EMASA S.A. Irarrázaval 259 – Ñuñoa Santiago Tel.: +56 (02) 520 3100 E-Mail: emasa@emasa.cl

Recomendamos que los aparatos de medición, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente. Sólo para los países de la UE: ¡No arroje los aparatos de medición a la basura! Conforme a la Directriz Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacional, deberán acumularse por separado los aparatos de medición para ser sometidos a un reciclaje ecológico. Acumuladores/pilas: No arroje los acumuladores/pilas a la basura, ni al fuego, ni al agua. Los acumuladores/pilas deberán guardarse y reciclarse o eliminarse de manera ecológica. Sólo para los países de la UE: Conforme a la directriz 91/157/CEE deberán reciclarse los acumuladores/pilas defectuosos o agotados. Los acumuladores/pilas inservibles pueden entregarse directamente a: España Servicio Central de Bosch Servilotec, S.L. Polig. Ind. II, 27 Cabanillas del Campo Tel.: +34 9 01 11 66 97 Reservado el derecho de modificación.

2 609 140 621 | (25.6.09)
