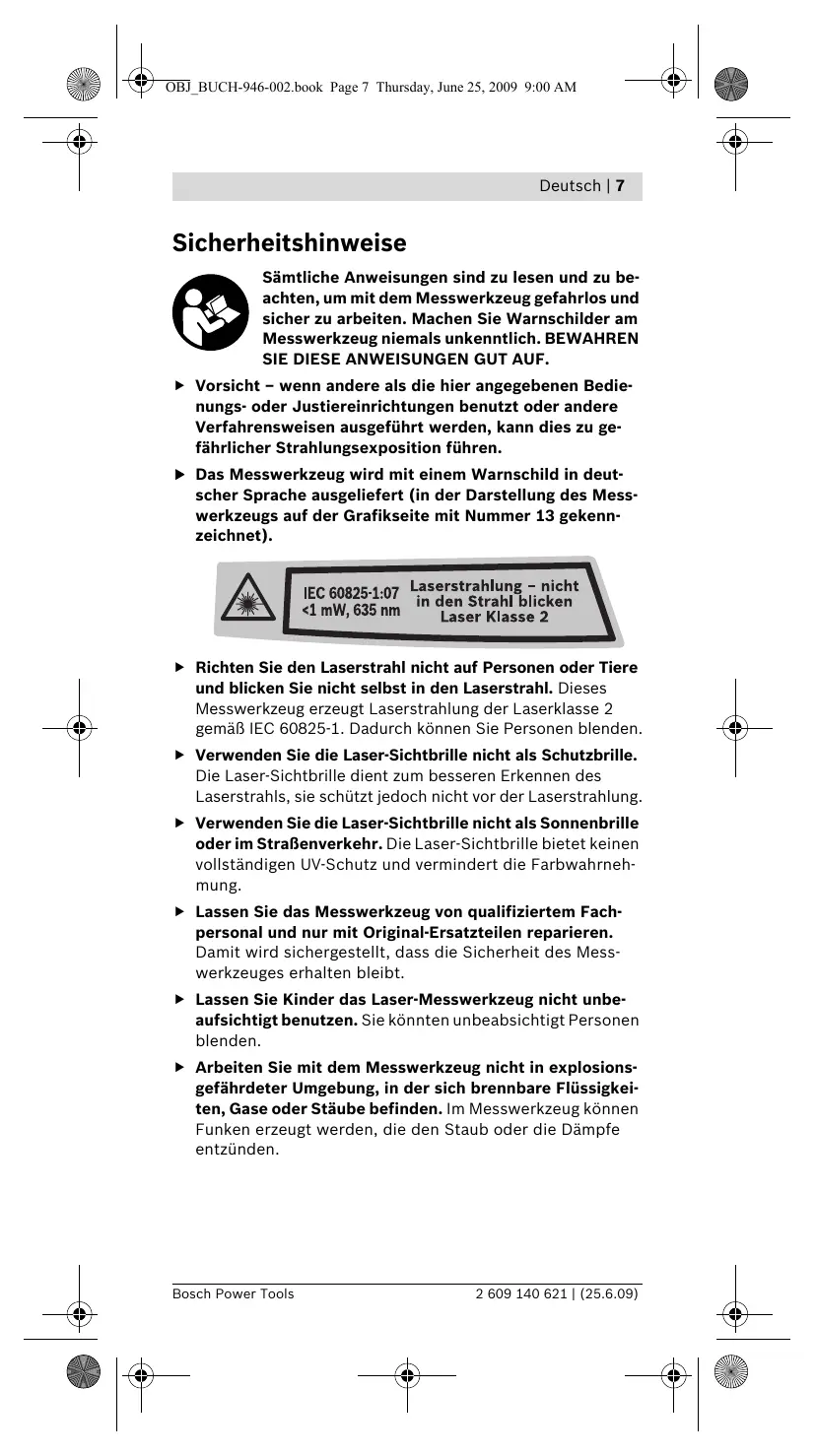

Sämtliche Anweisungen sind zu lesen und zu beachten, um mit dem Messwerkzeug gefahrlos und sicher zu arbeiten. Machen Sie Warnschilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF. f Vorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen. f Das Messwerkzeug wird mit einem Warnschild in deutscher Sprache ausgeliefert (in der Darstellung des Messwerkzeugs auf der Grafikseite mit Nummer 13 gekennzeichnet). f Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl. Dieses Messwerkzeug erzeugt Laserstrahlung der Laserklasse 2 gemäß IEC 60825-1. Dadurch können Sie Personen blenden. f Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laserstrahlung. f Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung. f Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt. f Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie könnten unbeabsichtigt Personen blenden. f Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden. Bosch Power Tools 2 609 140 621 | (25.6.09) OBJ_BUCH-946-002.book Page 8 Thursday, June 25, 2009 9:00 AM 8 | Deutsch Funktionsbeschreibung Bestimmungsgemäßer Gebrauch Das Messwerkzeug ist bestimmt zum Messen von Entfernungen, Längen, Höhen, Abständen und zum Berechnen von Flächen und Volumina. Das Messwerkzeug ist geeignet zum Messen im Innenund Außenbereich. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite. 1 Taste für Längenmessung 2 Speicher-Additionstaste „M+“ 3 Taste für Flächen- und Volumenmessung 4 Speicherabruf-Taste „M=“ 5 Taste für indirekte Längenmessung 6 Taste für Dauermessung 7 Ein-Aus-Taste und Speicher-Löschtaste 8 Speicher-Subtraktionstaste „M–“ 9 Taste Wahl der Bezugsebene 10 Display 11 Ausrichthilfe 12 Taste Messen 13 Laser-Warnschild 14 Anschlagstift 15 Arretierung des Anschlagstiftes 16 Libelle 17 Arretierung des Batteriefachdeckels 18 Batteriefachdeckel 19 Ausgang Laserstrahlung 20 Empfangslinse 21 Seriennummer 22 Laser-Sichtbrille* 23 Tragschlaufe 24 Laser-Zieltafel* 25 Schutztasche

• Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. 2 609 140 621 | (25.6.09) Bosch Power Tools OBJ_BUCH-946-002.book Page 9 Thursday, June 25, 2009 9:00 AM Deutsch | 9 Anzeigenelemente a Messfunktionen Längenmessung Dauermessung Flächenmessung Volumenmessung Indirekte Längenmessung b Batteriewarnung c Temperaturwarnung d Messwert/Ergebnis e Maßeinheit f Bezugsebene der Messung g Laser eingeschaltet h Einzelmesswert (bei Längenmessung: Ergebnis) i Speicherung von Messwerten Bosch Power Tools 2 609 140 621 | (25.6.09) OBJ_BUCH-946-002.book Page 10 Thursday, June 25, 2009 9:00 AM 10 | Deutsch Technische Daten Digitaler Laser-Entfernungsmesser PLR 50 Sachnummer 3 603 K16 300 Messbereich 0,05–50 m A) Messgenauigkeit (typisch) ±2,0 mm B) Kleinste Anzeigeneinheit Betriebstemperatur Lagertemperatur 1 mm – 10 °C ... +50 °C C) – 20 °C ... +70 °C 90 % Relative Luftfeuchte max. Laserklasse Lasertyp

635 nm, <1 mW Durchmesser Laserstrahl (bei 25 °C) in 10 m Entfernung ca. Batterien Akkuzellen Batterielebensdauer ca. – Einzelmessungen – Dauermessung Gewicht entsprechend EPTA-Procedure 01/2003 6 mm 4 x 1,5 V LR03 (AAA) 4 x 1,2 V HR03 (AAA) 30000 D) 5 h D) 0,18 kg Maße 58 x 104 x 36 mm Schutzart (außer Batteriefach) IP 54 (staub- und spritzwassergeschützt) A) Die Reichweite wird größer, je besser das Laserlicht von der Oberfläche des Zieles zurückgeworfen wird (streuend, nicht spiegelnd) und je heller der Laserpunkt gegenüber der Umgebungshelligkeit ist (Innenräume, Dämmerung). Bei ungünstigen Bedingungen (z.B. Messen im Außenbereich mit starker Sonneneinstrahlung) kann es notwendig sein, die Zieltafel zu verwenden. B) Bei ungünstigen Bedingungen wie z.B. starker Sonneneinstrahlung oder schlecht reflektierender Oberfläche beträgt die maximale Abweichung ± 10 mm auf 50 m. Bei günstigen Bedingungen ist mit einem Einfluss von ± 0,05 mm/m zu rechnen. C) In der Funktion Dauermessung beträgt die max. Betriebstemperatur +40 °C. D) Mit 1,2-V-Akkuzellen sind weniger Messungen möglich als mit 1,5-V-Batterien. Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Messwerkzeugs, die Handelsbezeichnungen einzelner Messwerkzeuge können variieren. Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer 21 auf dem Typenschild. 2 609 140 621 | (25.6.09) Bosch Power Tools OBJ_BUCH-946-002.book Page 11 Thursday, June 25, 2009 9:00 AM Deutsch | 11 Montage Batterien einsetzen/wechseln Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien oder Akkuzellen empfohlen. Mit 1,2-V-Akkuzellen sind weniger Messungen möglich als mit 1,5-V-Batterien. Zum Öffnen des Batteriefachdeckels 18 drücken Sie die Arretierung 17 in Pfeilrichtung und nehmen den Batteriefachdeckel ab. Setzen Sie die mitgelieferten Batterien bzw. Akkuzellen ein. Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachs. Erscheint das Batteriesymbol erstmals im Display, dann sind noch mindestens 100 Messungen möglich. Wenn das Batteriesymbol blinkt, müssen Sie die Batterien bzw. Akkuzellen auswechseln, Messungen sind nicht mehr möglich. Ersetzen Sie immer alle Batterien bzw. Akkuzellen gleichzeitig. Verwenden Sie nur Batterien oder Akkuzellen eines Herstellers und mit gleicher Kapazität. f Nehmen Sie die Batterien bzw. Akkuzellen aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen. Die Batterien und Akkuzellen können bei längerer Lagerung korrodieren und sich selbst entladen. Betrieb Inbetriebnahme f Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung. f Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperaturschwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren, bevor Sie es in Betrieb nehmen. Bei extremen Temperaturen oder Temperaturschwankungen kann die Präzision des Messwerkzeugs beeinträchtigt werden. f Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeuges. Nach starken äußeren Einwirkungen auf das Messwerkzeug sollten Sie vor dem Weiterarbeiten immer eine Genauigkeitsüberprüfung durchführen (siehe „Genauigkeitsüberprüfung des Messwerkzeugs“, Seite 18). Bosch Power Tools 2 609 140 621 | (25.6.09) OBJ_BUCH-946-002.book Page 12 Thursday, June 25, 2009 9:00 AM 12 | Deutsch Ein-/Ausschalten Zum Einschalten des Messwerkzeugs drücken Sie kurz auf die Ein-Aus-Taste 7 oder auf die Taste Messen 12. Beim Einschalten des Messwerkzeugs wird der Laserstrahl noch nicht eingeschaltet. Zum Ausschalten des Messwerkzeugs drücken Sie lange auf die Ein-Aus-Taste 7. Wird ca. 5 min lang keine Taste am Messwerkzeug gedrückt, dann schaltet sich das Messwerkzeug zur Schonung der Batterie automatisch ab. Wurde ein Messwert gespeichert, bleibt er bei der automatischen Abschaltung erhalten. Nach dem Wiedereinschalten des Messwerkzeugs wird „M“ im Display angezeigt. Messvorgang Nach dem Einschalten befindet sich das Messwerkzeug in der Funktion Längenmessung. Andere Messfunktionen können Sie durch Drücken der jeweiligen Funktionstaste einstellen (siehe „Messfunktionen“, Seite 13). Als Bezugsebene für die Messung ist nach dem Einschalten die Hinterkante des Messwerkzeugs ausgewählt. Zum Wechsel der Bezugsebene siehe „Bezugsebene wählen“, Seite 13. Nach der Auswahl der Messfunktion und der Bezugsebene erfolgen alle weiteren Schritte durch Drücken der Taste Messen 12. Legen Sie das Messwerkzeug mit der gewählten Bezugsebene an die gewünschte Messlinie (z.B. Wand) an. Drücken Sie zum Einschalten des Laserstrahls die Taste Messen 12. f Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung. Visieren Sie mit dem Laserstrahl die Zielfläche an. Drücken Sie zum Auslösen der Messung erneut die Taste Messen 12. In der Funktion Dauermessung beginnt die Messung bereits nach dem ersten Drücken der Taste Messen 12. Der Messwert erscheint typischerweise innerhalb von 0,5 s und spätestens nach 4 s. Die Dauer der Messung hängt ab von der Entfernung, den Lichtverhältnissen und den Reflexionseigenschaften der Zielfläche. Das Ende der Messung wird durch einen Signalton angezeigt. Nach Beendigung der Messung wird der Laserstrahl automatisch abgeschaltet. Erfolgt ca. 20 s nach dem Anvisieren keine Messung, schaltet sich der Laserstrahl zur Schonung der Batterien automatisch ab. 2 609 140 621 | (25.6.09) Bosch Power Tools OBJ_BUCH-946-002.book Page 13 Thursday, June 25, 2009 9:00 AM Deutsch | 13 Bezugsebene wählen (siehe Bilder A–C) Für die Messung können Sie unter drei verschiedenen Bezugsebenen wählen: – der Hinterkante des Messwerkzeugs (z.B. beim Anlegen an Wände), – der Hinterkante des Anschlagstiftes 14 (z.B. für Messungen aus Ecken), – der Vorderkante des Messwerkzeugs (z.B. beim Messen ab einer Tischkante). Drücken Sie zum Wechsel der Bezugsebene die Taste 9, bis im Display die gewünschte Bezugsebene angezeigt wird. Nach jedem Einschalten des Messwerkzeugs ist die Hinterkante des Messwerkzeugs als Bezugsebene voreingestellt. Messfunktionen Längenmessung Drücken Sie für Längenmessungen die Taste 1. Im Display erscheint die Anzeige für Längenmessung . Drücken Sie die Taste Messen 12 einmal zum Anvisieren und erneut zur Messung. Der Messwert wird unten im Display angezeigt. Flächenmessung Drücken Sie für Flächenmessungen die Taste 3, bis im Display die Anzeige für Flächenmessung erscheint. Messen Sie anschließend Länge und Breite nacheinander wie bei einer Längenmessung. Zwischen den beiden Messungen bleibt der Laserstrahl eingeschaltet. Nach Abschluss der zweiten Messung wird die Fläche automatisch errechnet und angezeigt. Der letzte Einzelmesswert steht unten im Display, das Endergebnis oben. Volumenmessung Drücken Sie für Volumenmessungen die Taste 3, bis im Display die Anzeige für Volumenmessung erscheint. Messen Sie anschließend Länge, Breite und Höhe nacheinander wie bei einer Längenmessung. Zwischen den drei Messungen bleibt der Laserstrahl eingeschaltet. Nach Abschluss der dritten Messung wird das Volumen automatisch errechnet und angezeigt. Der letzte Einzelmesswert steht unten im Display, das Endergebnis oben. Bosch Power Tools 2 609 140 621 | (25.6.09) OBJ_BUCH-946-002.book Page 14 Thursday, June 25, 2009 9:00 AM 14 | Deutsch Indirekte Längenmessung (siehe Bild D) Die indirekte Längenmessung dient zum Ermitteln von Entfernungen, die nicht direkt zu messen sind, weil ein Hindernis den Strahlengang behindern würde oder keine Zielfläche als Reflektor zur Verfügung steht. Korrekte Ergebnisse werden nur dann erreicht, wenn Laserstrahl und gesuchte Entfernung einen exakt rechten Winkel bilden (Satz des Pythagoras). Im abgebildeten Beispiel soll die Länge B bestimmt werden. Dazu müssen A und C gemessen werden. A und B müssen einen rechten Winkel bilden. Drücken Sie für indirekte Längenmessungen die Taste 5. Im Display erscheint die Anzeige für indirekte Längenmessung . Messen Sie wie bei einer Längenmessung die Entfernung A. Achten Sie darauf, dass die Strecke A und die gesuchte Entfernung B einen rechten Winkel bilden. Messen Sie anschließend die Entfernung C. Zwischen den beiden Messungen bleibt der Laserstrahl eingeschaltet. Achten Sie darauf, dass der Bezugspunkt der Messung (z.B. Hinterkante des Messwerkzeugs) bei beiden Messungen exakt an der gleichen Stelle ist. Nach Abschluss der zweiten Messung wird die Entfernung B automatisch errechnet. Der letzte Einzelmesswert steht unten im Display, das Endergebnis B oben. Dauermessung (siehe Bild E) Bei der Dauermessung kann das Messwerkzeug relativ zum Ziel bewegt werden, wobei der Messwert ca. alle 0,5 s aktualisiert wird. Sie können sich z.B. von einer Wand bis zum gewünschten Abstand entfernen, die aktuelle Entfernung ist stets ablesbar. Drücken Sie für Dauermessungen die Taste 6. Im Display erscheint die Anzeige für Dauermessung Drücken Sie die Taste Messen 12 zum Auslösen des Messvorganges. Bewegen Sie das Messwerkzeug so lange, bis der gewünschte Entfernungswert unten im Display angezeigt wird. Durch Drücken der Taste Messen 12 unterbrechen Sie die Dauermessung. Der aktuelle Messwert wird im Display angezeigt. Erneutes Drücken der Taste Messen 12 startet die Dauermessung von Neuem. Die Dauermessung schaltet nach 5 min automatisch ab. Der letzte Messwert bleibt im Display angezeigt. Zum vorherigen Beenden der Dauermessung können Sie die Messfunktion durch Drücken der Tasten 1, 3 oder 5 wechseln. 2 609 140 621 | (25.6.09) Bosch Power Tools OBJ_BUCH-946-002.book Page 15 Thursday, June 25, 2009 9:00 AM Deutsch | 15 Messwerte löschen Durch kurzes Drücken der Taste 7 können Sie in allen Messfunktionen den zuletzt ermittelten Einzelmesswert löschen. Durch mehrmaliges kurzes Drücken der Taste werden die Einzelmesswerte in umgekehrter Reihenfolge gelöscht. Speicherfunktionen Beim Ausschalten des Messwerkzeugs bleibt der im Speicher befindliche Wert erhalten. Messwerte speichern/addieren Drücken Sie die Speicher-Additionstaste 2, um den aktuellen Messwert – je nach der aktuellen Messfunktion ein Längen-, Flächen- oder Volumenwert – zu speichern. Sobald ein Wert gespeichert wurde, erscheint im Display „M“, das „+“ dahinter blinkt kurz. Ist bereits ein Wert im Speicher vorhanden, so wird der neue Wert zum Speicherinhalt addiert, allerdings nur, wenn die Maßeinheiten übereinstimmen. Befindet sich z.B. ein Flächenwert im Speicher, und der aktuelle Messwert ist ein Volumenwert, so kann die Addition nicht ausgeführt werden. Im Display blinkt kurz „Error“. Messwerte subtrahieren Drücken Sie die Speicher-Subtraktionstaste 8, um den aktuellen Messwert vom Speicherwert abzuziehen. Sobald ein Wert subtrahiert wurde, erscheint im Display „M“, das „–“ dahinter blinkt kurz. Ist bereits ein Wert gespeichert, dann kann der neue Messwert nur abgezogen werden, wenn die Maßeinheiten übereinstimmen (siehe „Messwerte speichern/addieren“). Speicherwert anzeigen Drücken Sie die Speicherabruf-Taste 4, um den im Speicher befindlichen Wert anzuzeigen. Im Display erscheint „M=“. Wird der Speicherinhalt „M=“ im Display angezeigt, dann können Sie ihn durch Drücken der Speicher-Additionstaste 2 verdoppeln bzw. durch Drücken der Speicher-Subtraktionstaste 8 auf Null setzen. Speicher löschen Zum Löschen des Speicherinhalts drücken Sie zuerst die Speicherabruf-Taste 4, sodass „M=“ im Display erscheint. Dann drücken Sie kurz auf die Taste 7; im Display wird kein „M“ mehr angezeigt. Bosch Power Tools 2 609 140 621 | (25.6.09) OBJ_BUCH-946-002.book Page 16 Thursday, June 25, 2009 9:00 AM 16 | Deutsch Arbeitshinweise Allgemeine Hinweise Die Empfangslinse 20 und der Ausgang der Laserstrahlung 19 dürfen bei einer Messung nicht abgedeckt sein. Das Messwerkzeug darf während einer Messung nicht bewegt werden (mit Ausnahme der Funktion Dauermessung). Legen Sie deshalb das Messwerkzeug möglichst an oder auf die Messpunkte. Die Messung erfolgt am Mittelpunkt des Laserstrahls, auch bei schräg anvisierten Zielflächen. Einflüsse auf den Messbereich Der Messbereich hängt von den Lichtverhältnissen und den Reflexionseigenschaften der Zielfläche ab. Verwenden Sie zur besseren Sichtbarkeit des Laserstrahls bei Arbeiten im Außenbereich und bei starker Sonneneinstrahlung die Laser-Sichtbrille 22 (Zubehör) und die Laser-Zieltafel 24 (Zubehör), oder schatten Sie die Zielfläche ab. Einflüsse auf das Messergebnis Aufgrund physikalischer Effekte kann nicht ausgeschlossen werden, dass es beim Messen auf verschiedenen Oberflächen zu Fehlmessungen kommt. Dazu zählen:

transparente Oberflächen (z.B. Glas, Wasser), spiegelnde Oberflächen (z.B. poliertes Metall, Glas), poröse Oberflächen (z.B. Dämmmaterialien), strukturierte Oberflächen (z.B. Rauputz, Naturstein). Verwenden Sie gegebenenfalls auf diesen Oberflächen die Laser-Zieltafel 24 (Zubehör). Ebenso können Luftschichten mit unterschiedlichen Temperaturen oder indirekt empfangene Reflexionen den Messwert beeinflussen. Messen mit Anschlagstift (siehe Bilder B und F) Die Verwendung des Anschlagstiftes 14 ist z.B. für Messungen aus Ecken (Raumdiagonale) oder schwer erreichbaren Stellen wie Rollladenschienen geeignet. Schieben Sie die Arretierung 15 des Anschlagstiftes zur Seite, um den Stift auszuklappen. Stellen Sie die Bezugsebene für Messungen mit Anschlagstift durch Drücken der Taste 9 entsprechend ein. Zum Einklappen des Anschlagstiftes 14 drücken Sie diesen bis zum Anschlag ins Gehäuse. Der Stift wird automatisch verriegelt. 2 609 140 621 | (25.6.09) Bosch Power Tools OBJ_BUCH-946-002.book Page 17 Thursday, June 25, 2009 9:00 AM Deutsch | 17 Ausrichten mit der Libelle Die Libelle 16 ermöglicht ein einfaches waagerechtes Ausrichten des Messwerkzeugs. Damit können Zielflächen leichter anvisiert werden, besonders auf größere Entfernungen. Die Libelle 16 ist in Kombination mit dem Laserstrahl nicht zum Nivellieren geeignet. Anvisieren mit Ausrichthilfe (siehe Bild G) Mittels der Ausrichthilfe 11 kann das Anvisieren über größere Entfernungen erleichtert werden. Schauen Sie dazu entlang der Ausrichthilfe an der Oberseite des Messwerkzeugs. Der Laserstrahl verläuft parallel zu dieser Sichtlinie. Fehler – Ursachen und Abhilfe Ursache Abhilfe Temperaturwarnung (c) blinkt, Messung nicht möglich Messwerkzeug ist außerhalb der Betriebstemperatur von –10 °C bis +50 °C (in der Funktion Dauermessung bis +40 °C). Abwarten, bis das Messwerkzeug Betriebstemperatur erreicht Batteriewarnung (b) erscheint Batteriespannung lässt nach (Messung noch möglich). Batterien bzw. Akkuzellen wechseln Batteriewarnung (b) blinkt, Messung nicht möglich Batteriespannung zu gering Batterien bzw. Akkuzellen wechseln Anzeigen „Error“ und „––––“ im Display Winkel zwischen Laserstrahl und Ziel ist zu spitz. Winkel zwischen Laserstrahl und Ziel vergrößern Zielfläche reflektiert zu stark (z.B. Spiegel) bzw. zu schwach (z.B. schwarzer Stoff), oder Umgebungslicht ist zu stark. Laser-Zieltafel 24 (Zubehör) verwenden Ausgang Laserstrahlung 19 Mit weichem Tuch Ausgang bzw. Empfangslinse 20 sind Laserstrahlung 19 bzw. Empbeschlagen (z.B. durch schnel- fangslinse 20 trockenreiben len Temperaturwechsel). Berechneter Wert ist größer als 99999 m/m2/m3. Bosch Power Tools Berechnung in Zwischenschritte aufteilen 2 609 140 621 | (25.6.09) OBJ_BUCH-946-002.book Page 18 Thursday, June 25, 2009 9:00 AM 18 | Deutsch Ursache Abhilfe Anzeige „Error“ blinkt oben im Display Addition/Subtraktion von Nur Messwerte mit gleichen Messwerten mit unterschied- Maßeinheiten addieren/sublichen Maßeinheiten trahieren Messergebnis unzuverlässig Zielfläche reflektiert nicht Zielfläche abdecken eindeutig (z.B. Wasser, Glas). Ausgang Laserstrahlung 19 bzw. Empfangslinse 20 ist verdeckt. Ausgang Laserstrahlung 19 bzw. Empfangslinse 20 freihalten Messergebnis unplausibel Falsche Bezugsebene eingestellt Bezugsebene passend zur Messung wählen Hindernis im Verlauf des Laserstrahls Laserpunkt muss komplett auf Zielfläche liegen. Das Messwerkzeug überwacht die korrekte Funktion bei jeder Messung. Wird ein Defekt festgestellt, blinkt im Display nur noch das nebenstehende Symbol. In diesem Fall, oder wenn die oben genannten Abhilfemaßnahmen einen Fehler nicht beseitigen können, führen Sie das Messwerkzeug über Ihren Händler dem Bosch-Kundendienst zu. Genauigkeitsüberprüfung des Messwerkzeugs Sie können die Genauigkeit des Messwerkzeugs wie folgt überprüfen: – Wählen Sie eine auf Dauer unveränderliche Messstrecke von ca. 3 bis 10 m Länge, deren Länge Ihnen exakt bekannt ist (z.B. Raumbreite, Türöffnung). Die Messstrecke muss im Innenraum liegen, die Zielfläche der Messung glatt und gut reflektierend sein. – Messen Sie die Strecke 10-mal hintereinander. Die Abweichung der Einzelmessungen vom Mittelwert darf maximal ±3 mm betragen. Protokollieren Sie die Messungen, um zu einem späteren Zeitpunkt die Genauigkeit vergleichen zu können. 2 609 140 621 | (25.6.09) Bosch Power Tools OBJ_BUCH-946-002.book Page 19 Thursday, June 25, 2009 9:00 AM Deutsch | 19 Wartung und Service Wartung und Reinigung Lagern und transportieren Sie das Messwerkzeug nur in der mitgelieferten Schutztasche. Halten Sie das Messwerkzeug stets sauber. Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten. Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel. Pflegen Sie insbesondere die Empfangslinse 20 mit der gleichen Sorgfalt, mit der Brille oder Linse eines Fotoapparats behandelt werden müssen. Sollte das Messwerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Öffnen Sie das Messwerkzeug nicht selbst. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Messwerkzeugs an. Senden Sie im Reparaturfall das Messwerkzeug in der Schutztasche 25 ein. Bosch Power Tools 2 609 140 621 | (25.6.09) OBJ_BUCH-946-002.book Page 20 Thursday, June 25, 2009 9:00 AM 20 | Deutsch Kundendienst und Kundenberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehören. www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker. www.ewbc.de, der Informations-Pool für Handwerk und Ausbildung. Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Tel. Kundendienst: +49 (1805) 70 74 10 Fax: +49 (1805) 70 74 11 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Tel. Kundenberatung: +49 (1803) 33 57 99 Fax: +49 (711) 7 58 19 30 E-Mail: kundenberatung.ew@de.bosch.com Österreich Tel.: +43 (01) 7 97 22 20 10 Fax: +43 (01) 7 97 22 20 11 E-Mail: service.elektrowerkzeuge@at.bosch.com Schweiz Tel.: +41 (044) 8 47 15 11 Fax: +41 (044) 8 47 15 51 Luxemburg Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-Mail: outillage.gereedschap@be.bosch.com 2 609 140 621 | (25.6.09) Bosch Power Tools OBJ_BUCH-946-002.book Page 21 Thursday, June 25, 2009 9:00 AM Deutsch | 21 Entsorgung Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Nur für EU-Länder: Werfen Sie Messwerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Messwerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Akkuzellen/Batterien: Werfen Sie Akkuzellen/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser. Akkuzellen/Batterien sollen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden. Nur für EU-Länder: Gemäß der Richtlinie 91/157/EWG müssen defekte oder verbrauchte Akkuzellen/Batterien recycelt werden. Nicht mehr gebrauchsfähige Akkuzellen/Batterien können direkt abgegeben werden bei: Deutschland Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3 37589 Kalefeld Schweiz Batrec AG 3752 Wimmis BE Änderungen vorbehalten. Bosch Power Tools 2 609 140 621 | (25.6.09) OBJ_BUCH-946-002.book Page 22 Thursday, June 25, 2009 9:00 AM 22 | English Safety Notes
