KÄYTTÖOHJE PLR 50 BOSCH

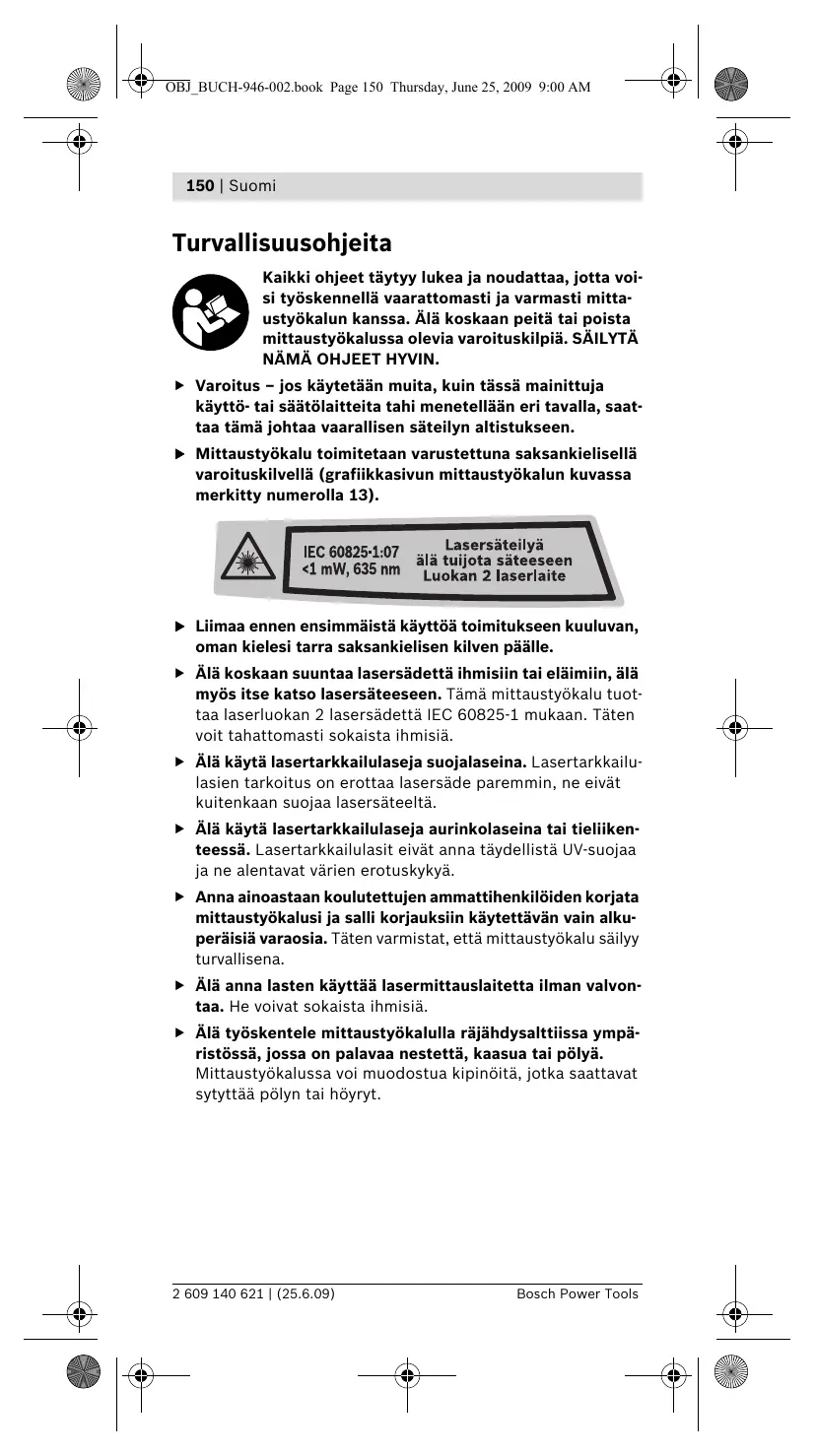

Kaikki ohjeet täytyy lukea ja noudattaa, jotta voisi työskennellä vaarattomasti ja varmasti mittaustyökalun kanssa. Älä koskaan peitä tai poista mittaustyökalussa olevia varoituskilpiä. SÄILYTÄ NÄMÄ OHJEET HYVIN. f Varoitus – jos käytetään muita, kuin tässä mainittuja käyttö- tai säätölaitteita tahi menetellään eri tavalla, saattaa tämä johtaa vaarallisen säteilyn altistukseen. f Mittaustyökalu toimitetaan varustettuna saksankielisellä varoituskilvellä (grafiikkasivun mittaustyökalun kuvassa merkitty numerolla 13). f Liimaa ennen ensimmäistä käyttöä toimitukseen kuuluvan, oman kielesi tarra saksankielisen kilven päälle. f Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myös itse katso lasersäteeseen. Tämä mittaustyökalu tuottaa laserluokan 2 lasersädettä IEC 60825-1 mukaan. Täten voit tahattomasti sokaista ihmisiä. f Älä käytä lasertarkkailulaseja suojalaseina. Lasertarkkailulasien tarkoitus on erottaa lasersäde paremmin, ne eivät kuitenkaan suojaa lasersäteeltä. f Älä käytä lasertarkkailulaseja aurinkolaseina tai tieliikenteessä. Lasertarkkailulasit eivät anna täydellistä UV-suojaa ja ne alentavat värien erotuskykyä. f Anna ainoastaan koulutettujen ammattihenkilöiden korjata mittaustyökalusi ja salli korjauksiin käytettävän vain alkuperäisiä varaosia. Täten varmistat, että mittaustyökalu säilyy turvallisena. f Älä anna lasten käyttää lasermittauslaitetta ilman valvontaa. He voivat sokaista ihmisiä. f Älä työskentele mittaustyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Mittaustyökalussa voi muodostua kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. 2 609 140 621 | (25.6.09) Bosch Power Tools OBJ_BUCH-946-002.book Page 151 Thursday, June 25, 2009 9:00 AM Suomi | 151 Toimintaselostus Määräyksenmukainen käyttö Mittaustyökalu on tarkoitettu etäisyyksien, pituuksien, korkeuksien ja välimatkojen mittauksiin sekä pintojen ja tilavuuksien kalkyloimiseen. Mittaustyökalu soveltuu mittaukseen sisällä ja ulkona. Kuvassa olevat osat Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan mittaustyökalun kuvaan. 1 Painike ”Pituusmittaus” 2 Muistiin lisäysnäppäin ”M+” 3 Pinta- ja tilavuusmittausnäppäin 4 Muistin kutsunäppäin ”M=” 5 Epäsuoran pituusmittauksen näppäin 6 Painike ”Kestomittaus” 7 Käynnistysnäppäin ja muistin tyhjennysnäppäin 8 Muistista vähennysnäppäin ”M–” 9 Vertailutason valintanäppäin 10 Näyttö 11 Kohdistusapu 12 Mittausnäppäin 13 Laser-varoituskilpi 14 Vastetappi 15 Vastetapin lukitus 16 Vesivaaka 17 Paristokotelon kannen lukitus 18 Paristokotelon kansi 19 Lasersäteen ulostuloaukko 20 Vastaanottolinssi 21 Sarjanumero 22 Lasertarkkailulasit* 23 Kantolenkki 24 Laser-kohdetaulu* 25 Suojalaukku

• Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen. Bosch Power Tools 2 609 140 621 | (25.6.09) OBJ_BUCH-946-002.book Page 152 Thursday, June 25, 2009 9:00 AM 152 | Suomi Näyttöelimet a Mittaustoiminnot Pituusmittaus Jatkuva mittaus Pintamittaus Tilavuusmittaus Epäsuora pituusmittaus b Paristovaroitus c Lämpötilavaroitus d Mittausarvo/tulos e Mittayksikkö f Mittauksen vertailutaso g Laser kytketty h Yksittäinen mittausarvo (pituusmittauksessa: tulos) i Mittausarvojen tallennus 2 609 140 621 | (25.6.09) Bosch Power Tools OBJ_BUCH-946-002.book Page 153 Thursday, June 25, 2009 9:00 AM Suomi | 153 Tekniset tiedot Digitaalinen laser-etäisyysmittari Tuotenumero Mittausalue Mittaustarkkuus (tyypillinen) PLR 50 3 603 K16 300 0,05–50 m A) ±2,0 mm B) Pienin osoitettava yksikkö Käyttölämpötila Varastointilämpötila 1 mm – 10 °C ... +50 °C C) – 20 °C ... +70 °C 90 % Ilma suhteellinen kosteus maks. Laserluokka

Lasertyyppi 635 nm, <1 mW Lasersäteen halkaisija (lämpötilassa 25 °C) 10 m etäisyydellä n. Paristot Ladattavat paristot Parison kesto n. – Yksittäismittaukset – Jatkuva mittaus Paino vastaa EPTA-Procedure 01/2003 Mitat Suojausluokka (paristokoteloa lukuunottamatta) 6 mm 4 x 1,5 V LR03 (AAA) 4 x 1,2 V HR03 (AAA) 30000 D) 5 h D) 0,18 kg 58 x 104 x 36 mm IP 54 (pöly- ja roiskevesisuojattu) A) Etäisyys kasvaa sitä enemmän mitä paremmin laservalo palautuu kohdepinnasta (hajavalona, ei heijastuksena) ja mitä kirkkaampana laserpiste erottuu ympäristön valoista (sisätilat, himmennys). Epäsuotuisissa olosuhteissa (esim. mittaus ulkona voimakkaassa auringonpaisteessa) saattaa laserkohdetaulun käyttö olla välttämätön. B) Epäsuotuisissa olosuhteissa, kuten esim. voimakkaassa auringonpaisteessa tai huonosti heijastuvilla pinnoilla on suurin poikkeama ±10 mm 50 m matkalla. Suotuisissa olosuhteissa voi laskea vaikutuksen olevan ±0,05 mm/m. C) Toiminnossa jatkuva mittaus on suurin sallittu käyttölämpötila +40 °C. D) 1,2 V akulla ei pysty yhtä moneen mittaukseen kuin 1,5 V paristoilla. Ota huomioon mittauslaitteesi tyyppikilvessä oleva tuotenumero, yksittäisten mittauslaitteiden kauppanimitys saattaa vaihdella. Tyyppikilvessä oleva sarjanumero 21 mahdollistaa mittaustyökalun yksiselitteisen tunnistuksen. Bosch Power Tools 2 609 140 621 | (25.6.09) OBJ_BUCH-946-002.book Page 154 Thursday, June 25, 2009 9:00 AM 154 | Suomi Asennus Paristojen asennus/vaihto Mittaustyökalun voimanlähteenä suosittelemme käyttämään alkali-mangaani-paristoja tai ladattavia paristoja. 1,2 V akulla ei pysty yhtä moneen mittaukseen kuin 1,5 V paristoilla. Avaa paristokotelon kansi 18 painamalla lukitusta 17 nuolen suuntaan ja poistamalla paristokotelon kansi. Aseta toimitukseen kuuluvat paristot tai ladattavat paristot paikoilleen. Tarkista oikea napaisuus paristokotelon sisällä olevasta kuvasta. Kun paristotunnus tulee ensimmäisen kerran näyttöön, voidaan suorittaa vielä vähintään 100 mittausta. Paristomerkin vilkkuessa, tulee paristot vaihtaa, mittauksia ei enää voi suorittaa. Vaihda aina kaikki paristot samanaikaisesti. Käytä yksinomaan saman valmistajan saman tehoisia paristoja tai ladattavia paristoja. f Poista paristot tai ladattavat paristot mittaustyökalusta, ellet käytä sitä pitkään aikaan. Paristot ja ladattavat paristot saattavat hapettua tai purkautua itsestään pitkäaikaisessa varastoinnissa. Käyttö Käyttöönotto f Suojaa mittauslaite kosteudelta ja suoralta auringonvalolta. f Älä aseta mittaustyökalua alttiiksi äärimmäisille lämpötiloille tai lämpötilan vaihteluille. Älä esim. jätä sitä pitkäksi aikaa autoon. Anna suurten lämpötilavaihtelujen jälkeen mittaustyökalun lämpötilan tasaantua, ennen kuin käytät sitä. Äärimmäiset lämpötilat tai lämpötilavaihtelut voivat vaikuttaa mittaustyökalun tarkkuuteen. f Vältä kovia iskuja tai mittaustyökalun pudottamista. Jos mittaustyökaluun on vaikuttanut voimakkaita ulkoisia voimia, tulisi ennen työn jatkamista suorittaa tarkkuustarkistus (katso ”Mittaustyökalun tarkkuuden tarkistus”, sivu 161). 2 609 140 621 | (25.6.09) Bosch Power Tools OBJ_BUCH-946-002.book Page 155 Thursday, June 25, 2009 9:00 AM Suomi | 155 Käynnistys ja pysäytys Käynnistä mittaustyökalu painamalla käynnistysnäppäintä 7 tai mittausnäppäintä 12. Mittaustyökalua käynnistettäessä ei lasersäde vielä käynnisty. Pysäytä mittalaite painamalla käynnistysnäppäintä 7. Jos n. 5 minuutin aikana ei paineta mitään mittauslaitteen painiketta, mittauslaite sammuttaa itsensä automaattisesti pariston säästämiseksi. Jos mittausarvo on tallennettu, se säilyy automaattisessa poiskytkennässä. Käynnistettäessä mittaustyökalu uudelleen näkyy näytössä ”M”. Mittaustapahtuma Käynnistyksen jälkeen mittaustyökalu on toimintomuodossa pituusmittaus. Muut mittaustoiminnot voit valita painamalla kyseistä toimintonäppäintä (katso ”Mittaustoiminnot”, sivu 156). Mittaustyökalun takareuna asettuu mittauksen vertailutasoksi käynnistyksen jälkeen. Vertailutason vaihto, katso ”Vertailutason valinta”, sivu 156. Mittaustoiminnon ja vertailutason valinnan jälkeen tapahtuvat kaikki muut askeleet painamalla mittausnäppäintä 12. Aseta mittaustyökalun valittu vertailutaso haluttua mittauslinjaa vasten (esim. seinä). Käynnistä lasersäde painamalla mittausnäppäintä 12. f Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myös itse katso lasersäteeseen edes kaukaa. Tähtää kohdepintaa lasersäteellä. Käynnistä mittaus painamalla mittausnäppäintä 12 uudelleen. Toiminnossa jatkuva mittaus mittaus alkaa heti ensimmäisestä mittausnäppäimen 12 painalluksesta. Mittausarvo ilmestyy 0,5 s aikana ja viimeistään 4 s kuluttua. Mittauksen kesto riippuu etäisyydestä, valo-olosuhteista ja kohdepinnan heijastusominaisuuksista. Mittauksen loppu osoitetaan merkkiäänellä. Lasersäde sammuu automaattisesti mittauksen jälkeen. Noin 20 s kuluttua ilman mittausta kytkeytyy mittauslaite automaattisesti pois pariston säästämiseksi. Bosch Power Tools 2 609 140 621 | (25.6.09) OBJ_BUCH-946-002.book Page 156 Thursday, June 25, 2009 9:00 AM 156 | Suomi Vertailutason valinta (katso kuvat A–C) Voit mittausta varten valita kolmesta eri vertailutasosta: – mittaustyökalun takareuna (esim. seinäpinnasta mitattaessa), – vastetapin takareuna 14 (esim. kulmasta mitattaessa), – mittaustyökalun etureuna (esim. pöydän reunasta mitattaessa), Valitse vertailutaso painamalla toistuvasti näppäintä 9, kunnes haluttu vertailutaso näkyy näytössä. Jokaisen käynnistyksen jälkeen mittaustyökalun takareuna toimii oletusvertailutasona. Mittaustoiminnot Pituusmittaus Paina näppäintä 1. Pituusmittausnäyttö ilmestyy

Paina mittausnäppäintä 12 kerran tähtäystä varten ja uudelleen mittausta varten. Mittausarvo osoitetaan näytön alaosassa. Pintamittaus Paina pintamittausta varten näppäintä 3, kunnes pintamittauksen merkki ilmestyy näyttöön. Mittaa ensin pituus ja leveys peräkkäin, kuten pituusmittauksessa. Lasersäde pysyy kytkettynä kahden mittauksen välillä. Toisen loppuunviedyn mittauksen jälkeen laskee laite automaattisesti pinnan ja osoittaa sen. Viimeisimmän yksittäismittauksen arvo näkyy näytön alaosassa ja lopputulos ylhäällä. Tilavuusmittaus Paina tilavuusmittausta varten näppäintä 3, kunnes tilavuusmittauksen merkki ilmestyy näyttöön. Mittaa ensin pituus, leveys ja korkeus peräkkäin, kuten pituusmittauksessa. Lasersäde pysyy kytkettynä kolmen mittauksen välillä. Kolmannen loppuunviedyn mittauksen jälkeen laskee laite automaattisesti tilavuuden ja osoittaa sen. Viimeisimmän yksittäismittauksen arvo näkyy näytön alaosassa ja lopputulos ylhäällä. 2 609 140 621 | (25.6.09) Bosch Power Tools OBJ_BUCH-946-002.book Page 157 Thursday, June 25, 2009 9:00 AM Suomi | 157 Epäsuora pituusmittaus (katso kuva D) Epäsuoran pituusmittauksen tarkoitus on sellaisten etäisyyksien mittaaminen, joita ei voida mitata suoraan, koska säteiden edessä on este tai säteen heijastuksen tarvitsema kohdepinta puuttuu. Oikea tulos saavutetaan vain, jos lasersäde ja mitattava matka muodostavat täsmälleen suoran kulman (Pythagoraan lauseke). Kuvan esimerkissä tulee mitata pituus B. Tällöin täytyy A ja C mitata. A ja B tulee muodostaa suoran kulman. Paina näppäintä 5 epäsuoraa pituusmittausta varten. Pituusmittausnäyttö ilmestyy . Mittaa kuten pituusmittauksessa etäisyys A. Varmista, että matka A ja etsitty etäisyys B muodostavat suoran kulman. Mittaa seuraavaksi etäisyys C. Lasersäde pysyy kytkettynä kahden mittauksen välillä. Varmista, että mittauksen vertailupiste (esim. mittaustyökalun takareuna) on täsmälleen samassa kohdassa kummassakin mittauksessa. Toisen loppuunviedyn mittauksen jälkeen laskee laite automaattisesti etäisyyden B. Viimeisimmän yksittäismittauksen arvo näkyy näytön alaosassa ja lopputulos B ylhäällä. Jatkuva mittaus (katso kuva E) Jatkuvassa mittauksessa voidaan mittaustyökalua siirtää suhteessa kohteeseen, jolloin mittausarvo päivittyy 0,5 s välein. Voit esimerkiksi siirtyä seinästä poispäin haluttuun etäisyyteen saakka, todellinen etäisyys on jatkuvasti luettavissa. Paina näppäintä 6 jatkuvaa mittausta varten. Jatkuvan mittauksen näyttö ilmestyy Laukaise mittaustapahtuma painamalla mittausnäppäintä 12. Siirrä mittaustyökalua, kunnes halutun etäisyyden arvo ilmestyy näytön alareunaan. Painamalla mittausnäppäintä 12, keskeytät jatkuvan mittauksen. Sen hetken mittausarvo osoitetaan näytössä. Uusi mittausnäppäimen 12 painallus aloittaa jatkuvan mittauksen alusta. Jatkuva mittaus kytkee automaattisesti pois 5 min kuluttua. Viimeisin mittausarvo jää näkyviin näyttöön. Voit päättää jatkuvan mittauksen ennenaikaisesti painamalla näppäintä 1, 3 tai 5 ja näin vaihtaa mittaustoimintoa. Bosch Power Tools 2 609 140 621 | (25.6.09) OBJ_BUCH-946-002.book Page 158 Thursday, June 25, 2009 9:00 AM 158 | Suomi Mittausarvon poistaminen Painamalla näppäintä 7 voit kaikissa mittaustoiminnoissa poistaa viimeisenä mitatun yksittäisarvon. Jos painat näppäintä toistuvasti poistuvat yksittäisarvot käänteisessä järjestyksessä. Muistitoiminnot Muistissa oleva arvo säilyy mittaustyökalussa virrankatkaisun aikana. Mittausarvojen tallennus/yhteenlasku Paina muistiin lisäysnäppäintä 2, senhetkisen mittausarvon – mittaustominnosta riippuen pituus-, pinta- tai tilavuusarvon – tallentamiseksi. Kun arvo on tallennettu ilmestyy näyttöön ”M”, perässä oleva ”+” vilkkuu lyhyesti. Jos muistissa jo on arvo, lisätään uusi arvo muistiin yhteenlaskuna, edellyttäen kuitenkin, että mittasuureet ovat samat. Jos muistissa esim. on pinta-arvo ja kyseinen mittausarvo on tilavuusarvo, ei yhteenlaskua voida suorittaa. Näytössä vilkkuu lyhyesti teksti ”Error”. Mittausarvojen vähennyslasku Paina muistista vähennysnäppäintä 8, vähentääksesi mittausarvo muistin arvosta. Kun arvo on vähennetty ilmestyy näyttöön ”M”, perässä oleva ”–” vilkkuu lyhyesti. Jos muistissa jo on arvo, voidaan uusi arvo vähentää muistin sisällöstä vain edellyttäen, että mittasuureet ovat samat (katso ”Mittausarvojen tallennus/yhteenlasku”). Muistin näyttö Paina muistin kytsunäppäintä 4, jotta muistissa oleva arvo näytettäisiin. ”M=” tulee näyttöön. Muistin sisällön ”M=” näkyessä näytössä voidaan arvo kaksinkertaistaa painamalla muistiin lisäysnäppäintä 2 tai nollata painamalla muistista vähennysnäppäintä 8. Muistin tyhjennys Muistin tyhjentämiseksi tulee ensin painaa muistin kutsunäppäintä 4, jotta näyttöön ilmestyy merkki ”M=”. Tämän jälkeen painat näppäintä 7; merkki ”M” poistuu näytöstä. 2 609 140 621 | (25.6.09) Bosch Power Tools OBJ_BUCH-946-002.book Page 159 Thursday, June 25, 2009 9:00 AM Suomi | 159 Työskentelyohjeita Yleisiä ohjeita Vastaanottolinssi 20 tai lasersäteen ulostuloaukko 19 ei saa olla peitettynä mittauksen aikana. Mittaustyökalua ei saa liikuttaa mittauksen aikana (poikkeus: jatkuva mittaustoiminto). Aseta siksi mittaustyökalu mahdollisuuksien mukaan mittauspistettä vasten tai päälle. Mittaus tapahtuu lasersäteen keskipisteeseen, myös viistoissa kohdepinnoissa. Mittausalueeseen vaikuttavat tekijät Mittausalue riippuu valaistusolosuhteista ja kohdepinnan heijastusominaisuuksista. Käytä lasersäteen paremman näkyvyyden aikaansaamiseksi ulkotilassa ja voimakkaassa auringonpaisteessa lasertarkkailulaseja 22 (lisätarvike) ja laserkohdetaulua 24 (lisätarvike), tai varjosta kohdepintaa. Mittaustulokseen vaikuttavat tekijät Fysikaalisista vaikutuksista johtuen ei voida sulkea pois mahdollisuus, että erilaiset pinnat saattavat johtaa mittausvirheisiin. Näihin kuuluvat: – läpinäkyvät pinnat (esim. lasi, vesi) – heijastavat pinnat (esim. kiillotettu metalli, lasi) – huokoiset pinnat (esim. eristysaineet) – muotoillut pinnat (esim. roiskerappaus, luonnonkivi) Käytä tarvittaessa näissä pinnoissa laserkohdetaulua 24 (lisätarvike). Samoin voivat erilämpöiset ilmakerrokset tai epäsuoraan vastaanotetut heijasteet vaikuttaa mittausarvoon. Mittaus vastetappia käyttäen (katso kuvat B ja F) Vastetapin 14 käyttö soveltuu esim., kun mitataaan kulmista (huoneen lävistäjä) tai vaikeasti päästävistä kohdista, kuten kierrekaihtimien kiskoista. Työnnä vastetapin lukitus 15 sivuun, tapin ulos kääntämistä varten. Aseta vertailutaso mittauksille vastetapin kanssa ja paina näppäintä 9. Käännä vastetappi 14 sisään painamalla sitä vasteeseen asti koteloon. Tappi lukkiutuu automaattisesti. Suuntaus vesivaa’an kanssa Vesivaaka 16 mahdollistaa mittaustyökalun yksinkertaisen suuntauksen vaakatasossa. Sen avulla voidaan helpommin tähdätä kohdepisteisiin, etenkin suurissa etäisyyksissä. Vesivaa’an 16 tarkoitus ei ole vaaitus yhdessä lasersäteen kanssa. Bosch Power Tools 2 609 140 621 | (25.6.09) OBJ_BUCH-946-002.book Page 160 Thursday, June 25, 2009 9:00 AM 160 | Suomi Tähtäys kohdistusavun kanssa (katso kuva G) Käyttämällä kohdistusapua 11 voidaan tähtäys pitkillä etäisyyksillä helpottaa. Katso kohdistusapua pitkin mittaustyökalun yläpinnassa. Lasersäde kulkee samansuuntaisena tämän tähtäysviivan kanssa. Viat – Syyt ja korjaus Syy Korjaus Lämpötilavaroitus (c) vilkkuu, mittausta ei voida suorittaa Mittaustyökalu on käyttöläm- Odota, kunnes mittaustyökapötila- alueen – 10 °C ... lu on saavuttanut käyttöläm+50 °C ulkopuolella (jatkuvas- pötilan sa mittauksessa +40 °C asti). Paristovaroitus (b) ilmestyy Paristojännite heikkenee Paristojen tai ladattavien (mittaus on vielä mahdollista) paristojen vaihto Paristovaroitus (b) vilkkuu, mittausta ei voida suorittaa Paristojännite liian alhainen Paristojen tai ladattavien paristojen vaihto Osoitukset ”Error” ja ”––––” näytössä Lasersäteen ja kohdepinnan välinen kulma on liian terävä. Suurenna lasersäteen ja kohdepinnan välinen kulma Kohdepinta heijastaa liian voimakkaasti (esim. peili) tai liian heikosti (esim. musta kangas) tahi ympäristön valo on liian kirkas. Käytä laserkohdetaulua 24 (lisätarvike) Lasersäteen ulostuloaukko Kuivaa lasersäteen ulostulo19 tai vastaanottolinssi 20 on aukko 19 tai vastaanottolinssi huuruinen (esim. nopean läm- 20 pehmeällä kankaalla pötilanmuutoksen johdosta). Laskettu arvo on suurempi kuin 99999 m/m2/m3. Jaa laskenta väliportaisiin Osoitus ”Error” vilkkuu näytön yläosassa Eri mittasuureiden mittausar- Käytä yhteenlasua/vähenvojen yhteenlasku tai vähen- nystä vain samansuureisilla nys mittayksiköillä 2 609 140 621 | (25.6.09) Bosch Power Tools OBJ_BUCH-946-002.book Page 161 Thursday, June 25, 2009 9:00 AM Suomi | 161 Syy Korjaus Mittaustulos on epäluotettava Kohdepinta ei heijasta yksise- Peitä kohdepinta litteisesti (esim. vesi, lasi). Lasersäteen ulostuloaukko 19 tai vastaanottolinssi 20 on peitetty. Pidä lasersäteen ulostuloaukko 19 ja vastaanottolinssi 20 vapaana Mittaustulos on epäjohdonmukainen Asetettu väärä vertailutaso Valitse mittaukseen sopiva vertailutaso Lasersäteen edessä este Laserpisteen on oltava kokonaan kohdepinnassa. Mittaustyökalu valvoo toiminnan oikeellisuutta jokaisen mittauksen yhteydessä. Jos vika todetaan, näytössä vilkkuu vain viereinen tunnusmerkki. Tässä tapauksessa tai, jos ylläesitetyt korjaustoimenpiteet eivät poistaneet vikaa, tulee mittaustyökalu toimittaa myyjäliikkeen kautta Bosch asiakaspalveluun. Mittaustyökalun tarkkuuden tarkistus Voit tarkistaa mittaustyökalun tarkkuuden seuraavalla tavalla: – Valitse pysyvästi muuttumaton mittausmatka väliltä 3…10 m, jonka mitan tiedät täsmälleen (esim. huoneen leveys, ovenaukko). Mittausmatkan on oltava sisätilassa, mittauskohteen tulee olla sileä ja hyvin heijastava. – Mittaa tämä matka 10 kertaa peräkkäin. Yksittäismittausten poikkeama keskiarvosta saa olla korkeintaan ±3 mm. Tee mittauksista pöytäkirja, jotta myöhemmin voit vertailla tarkkuutta. Hoito ja huolto Huolto ja puhdistus Säilytä ja kuljeta mittauslaite vain toimitukseen kuuluvassa suojataskussa. Pidä aina mittaustyökalu puhtaana. Älä koskaan upota mittauslaitetta veteen tai muihin nesteisiin. Pyyhi pois lika kostealla pehmeällä rievulla. Älä käytä puhdistusaineita tai liuottimia. Käsittele erityisesti vastaanottolinssiä 20 samalla huolella kuin silmälasia ja kameraa. Bosch Power Tools 2 609 140 621 | (25.6.09) OBJ_BUCH-946-002.book Page 162 Thursday, June 25, 2009 9:00 AM 162 | Suomi Jos mittauslaitteessa, huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch sopimushuollon tehtäväksi. Älä itse avaa mittaustyökalua. Ilmoita ehdottomasti kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy mittaustyökalun tyyppikilvestä. Lähetä korjaustapauksessa mittaustyökalu suojalaukussa 25 korjattavaksi. Asiakaspalvelu ja asiakasneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Bosch-asiakasneuvontatiimi auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Puh.: +358 (09) 435 991 Faksi: +358 (09) 870 2318 www.bosch.fi Hävitys Toimita mittaustyökalut, lisätarvikkeet ja pakkausmateriaali ympäristöystävälliseen kierrättämiseen. Vain EU-maita varten: Älä heitä mittaustyökaluja talousjätteisiin! Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan, tulee käyttökelvottomat mittaustyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön. Ladattavat paristot/paristot: Älä heitä ladattavia paristoja/paristoja talousjätteisiin, tuleen tai veteen. Ladattavat paristot/paristot tulee kerätä, kierrättää tai hävittää ympäristöystävällisellä tavalla. Vain EU-maita varten: Vialliset tai loppuunkäytetyt akut tulee kierrättää direktiivin 91/157/ETY mukaisesti Oikeus teknisiin muutoksiin pidätetään. 2 609 140 621 | (25.6.09) Bosch Power Tools OBJ_BUCH-946-002.book Page 163 Thursday, June 25, 2009 9:00 AM Eλληνικά | 163 Υποδείξεις ασφαλείας
