INSTRUKCJA OBSŁUGI GLM 120 C Professional BOSCH

pl Instrukcja cryginalna

Wskazówki dotyczące bezpieczeństwa

Aby móc efektywnie i bezpiecznie pracować przy użyciu urządzenia pomiarowego, należy przeczytać wszystkie wskazówki i sto-

sować się do nich. Jeżeli urządzenie pomiarowe nie będzie stosowane zgodnie z niniejszymi wskazówkami, działanie wbudowanych zabezpieczeń urządzenia pomiarowego może zostać zakłócone. Należy koniecznie zadać o czytelność tabliczek ostrzegawczych, znajdujących się na urządzeniu pomiarowym. PROSIMY ZACHOWAĆ I STARANNIE PRZECHOWYWAĆ NINIEJSZE WSKAZÓWKI, A ODDAJĄC LUB SPRZEDAJĄC URZĄDZENIE POMIAROWE, PRZEKAZAĆ JE NOWEMU UŻYTKOWNIKOWI.

Ostrożnie: Użycie innych, niż podane w niniejszej instrukcji, elementów obsługowych i regulacyjnych oraz zastosowanie innych metod postępowania może prowadzić do niebezpiecznej ekspozycji na promieniowanie laserowe.

W zakres dostawy urządzenia pomiarowego wchodzi tabliczka ostrzegawcza (na schemacie elektronarzędzia znajdującym się na stronie graficznej oznaczona jest ona numerem (14)).

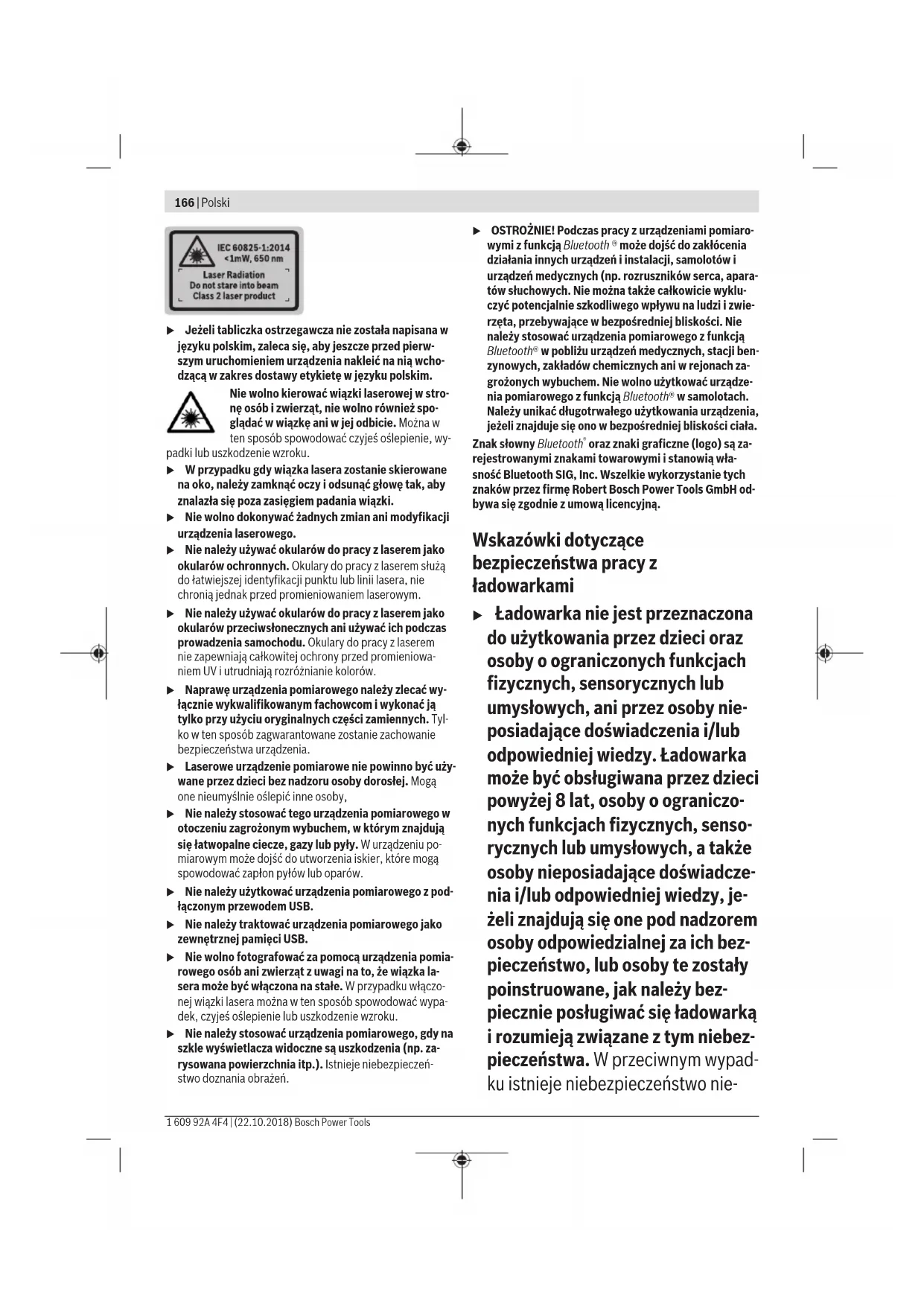

166 | Polski

Jeżeli tabliczka ostrzegawcza nie została napisana w języku polskim, zaleca się, aby jeszcze przed pierwszym uruchomieniem urządzenia nakleić na nią wchodzącą w zakres dostawy etykietę w języku polskim.

Nie wolno kierować wiązki laserowej w stronę osób i zwierząt, nie wolno również spogłądać w wiązkę ani w jej odbicie. Można w ten sposób spowodować czyjeś oślepienie, wypadki lub uszkodzenie wzroku.

W przypadku gdy wiązka lasera zostanie skierowane na oko, należy zamknąć oczy i odsunąć głowę tak, aby znalazła się poza zasięgiem padania wiązki.
▶ Nie wolno dokonywać żadnych zmian ani modyfikacji urządzenia laserowego.
▶ Nie należy używać okularów do pracy z laserem jako okularów ochronnych. Okulary do pracy z laserem służą do łatwiejszej identyfikacji punktu lub linii lasera, nie chronią jednak przed promieniowaniem laserowym.
▶ Nie należy używać okularów do pracy z laserem jako okularów przeciwsłonecznych ani używać ich podczas prowadzenia samochodu. Okulary do pracy z laserem nie zapewniają całkowitej ochrony przed promieniowaniem UV i utrudniają rozróżnianie kolorów.
▶ Naprawę urządzenia pomiarowego należy zlecać wyłącznie wykwalifikowanym fachowcom i wykonać ją tylko przy użyciu oryginalnych części zamiennych. Tylko w ten sposób zagwarantowane zostanie zachowanie bezpieczeństwa urządzenia.
▶ Laserowe urządzenie pomiarowe nie powinno być używane przez dzieci bez nadzoru osoby dorosłej. Moga one nieumyślnie oślepić inne osoby,
▶ Nie należy stosować tego urządzenia pomiarowego w otoczeniu zagrożonym wybuchem, w którym znajdują się łatwopalne ciecze, gazy lub pyły. W urządzeniu pomiarowym może dojść do utworzenia iskier, które mogą spowodować zapłon pyłów lub oparów.
▶ Nie należy użytkować urządzenia pomiarowego z podłączonym przewodem USB.
▶ Nie należy traktować urządzenia pomiarowego jako zewnętrznej pamięci USB.
▶ Nie wolno fotografować za pomocą urządzenia pomiarowego osób ani zwierząt z uwagi na to, że wiązka lasera może być włączona na stałe. W przypadku włączonej wiązki lasera można w ten sposób spowodować wypadek, czyjeś oślepienie lub uszkodzenie wzroku.
▶ Nie należy stosować urządzenia pomiarowego, gdy na szkle wyświetlacza widoczne są uszkodzenia (np. zarysowana powierzchnia itp.). Istnieje niebezpieczeństwo doznania obrażeń.

OSTROŻNIE! Podczas pracy z urządzeniami pomiarowymi z funkcją Bluetooth® może dojść do zakłócenia działania innych urządzeń i instalacji, samolotów i urządzeń medycznych (np. rozruszników serca, aparatów słuchowych. Nie można także całkowicie wykluczyć potencjalnie szkodliwego wpływu na ludzi i zwierzęta, przebywające w bezpośredniej bliskości. Nie należy stosować urządzenia pomiarowego z funkcją Bluetooth® w pobliżu urządzeń medycznych, stacji benzynowych, zakładów chemicznych ani w rejonach zagrożonych wybuchem. Nie wolno użytkować urządzenia pomiarowego z funkcją Bluetooth® w samolotach. Należy unikać długotrwałego użytkowania urządzenia, jeżeli znajduje się ono w bezpośredniej bliskości ciała.

Znak słowny Bluetooth ^™ oraz znaki graficzne (logo) są za-rejestrowanymi znakami towarowymi i stanowią własność Bluetooth SIG, Inc. Wszelkie wykorzystanie tych znaków przez firmę Robert Bosch Power Tools GmbH odbywa się zgodnie z umową licencyjną.

Wskazówki dotyczące bezpieczeństwa pracy z ładowarkami

Ładowarka nie jest przeznaczona do użytkowania przez dzieci oraz osoby o ograniczonych funkcjach fizycznych, sensorycznych lub umysłowych, ani przez osoby nieposiadające doświadczenia i/lub odpowiedniej wiedzy. Ładowarka może być obsługiwana przez dzieci powyżej 8 lat, osoby o ograniczonych funkcjach fizycznych, sensorycznych lub umysłowych, a także osoby nieposiadające doświadczenia i/lub odpowiedniej wiedzy, jeżeli znajdują się one pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo, lub osoby te zostały poinstruowane, jak należy bezpiecznie posługiwać się ładowarką i rozumieją związane z tym niebezpieczeństwa. W przeciwnym wypadku istnieje niebezpieczeństwo nie-

właściwego zastosowania, a także możliwość doznania urazów.

Podczas użytkowania, czyszczenia lub prac konserwacyjnych dzieci powinny znajdować się pod nadzorem. Tylko w ten sposób można zagwarantować, że dzieci nie będą się bawiły ładowarką.

Chronić ładowarkę przed deszczem i wilgocią.

Przedostanie się wody do urządzenia elektrycznego zwiększa ryzyko porażenia prądem.

Urządzenie pomiarowe wolno ładować tylko przy użyciu ładowarki załączonej w zestawie.
▶ Ładowarkę należy utrzymywać w czystości. Zanieczyszczenia mogą spowodować porażenie prądem elektrycznym.
Przed każdym użytkowaniem należy skontrolować ładowarkę, przewód i wtyczkę. W razie stwierdzenia uszkodzeń nie wolno użytkować ładowarki. Nie wolno samodzielnie otwierać ładowarki, a naprawę tego urządzenia należy zlecać jedynie wykwalifikowanym fachowcom i wykonać ją tylko przy użyciu oryginalnych części zamiennych. Uszkodzone ładowarki, przewody i wtyczki zwiększają ryzyko porażenia prądem.
▶ Nie korzystać z ładowarki umieszczonej na łatwopalnym podłożu (np. papier, tekstylia itp.) ani w sąsiedztwie łatwopalnych substancji. Ze względu na wzrost temperatury ładowarki podczas procesu ładowania istnieje niebezpieczeństwo pożaru.
W przypadku uszkodzenia i niewłaściwego użytkowania akumulatora może dojść do wydzielenia się gazów. Należy zadbać o dopływ świeżego powietrza, a w przypadku wystąpienia dolegliwości skontaktować się z lekarzem. Opary mogą podraźnić drogi oddechowe.

Opis produktu i jego zastosowania

Proszę rozłożyć stronę z graficznym przedstawieniem urządzenia pomiarowego i pozostawić ją rozłożoną podczas czytania instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Urządzenie pomiarowe przeznaczone jest do pomiarów odległości, długości, wysokości i odstępów, a także do obliczania powierzchni i kubatur.

Wyniki pomiarowe można transmitować przez łącze Bluetooth® i łącze USB do innych urządzeń.

Urządzenie pomiarowe dostosowane jest do pracy w po- mieszczeniach i na zewnątrz.

Przedstawione graficznie komponenty

Numeracja przedstawionych komponentów odnosi się do schematu urządzenia pomiarowego, znajdującego się na stronie graficznej.

(1) Wyświetlacz
(2) Przycisk pomiarowy [▲(możliwość obsługi z przodu lub z boku)

(3) Przycisk softkey [ ]

(4) Przycisk [+] / wybór w prawo

(5) Przycisk Zoom

(6) Zaczep do paska na dłoń

(7) Przycisk do wysuwania stopki

(8) Stopka

(9) Przycisk włączania/wyłączania/usuwania [Φ]

(10) Przycisk kamery

(11) Przycisk [-] / wybór w lewo

(12) Przycisk softkey [ ]

(13) Przycisk funkcyjny [Func]

(14) Tabliczka ostrzegawcza lasera

(15) Numer seryjny

(16) Gniazdo micro USB

(17) Gwint statywu 1/4"

(18) Otwór wyjściowy wiązki lasera

(19) Kamera

(20) Soczewka odbiorcza

(21) Pasek na dłoń

(22) Przewód micro USB

(23) Ładowarka ^A

(24) Pokrowiec

(25) Tarcza celownicza ^4

(26) Okulary do pracy z laserem ^A

(27) Statyw ^4

A) Osprzęt ukazany na rysunkach lub opisany w instrukcji użytkowania nie wchodzi w standardowy zakres dostawy. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu.

Wskazania

(a) Pasek wyniku
(b) Celownik (krzyż nitkowy)
(c) Wskazanie kąta nachylenia
(d) Data/godzina
(e) Płaszczyzna odniesienia dla pomiaru
(f) Status połączenia

Bluetooth® wyłączony

Bluetooth® włączony, połączenie zostato nawiązane

(g) Wskaźnik stanu naładowania akumulatora

(h) Paski wartości pomiarowych

168 | Polski

(i) Ustawienia (przycisk softkey)
(j) Wybrana funkcja pomiarowa
(k) Pamięć wewnętrzna (przycisk softkey)
(I) Zintegrowana funkcja pomocy (przycisk softkey)
(m) Cofnij (przycisk softkey)
(n) Ekran startowy (przycisk softkey)
(o) Ustawienia urządzenia

Dane techniczne

Cyfrowy dalmierz lasero- wy	GLM 120 C
Numer katalogowy	3 601 K72 F..
Zakres pomiarowy (typowy) 0,08–120 m	A)
Zakres pomiarowy (typowy, niekorzystne warunki)	0,08–60 m^B)
Dokładność pomiaru (typowa)	± 1,5 mm^A)
Dokładność pomiarowa (typowa, niekorzystne warunki)	± 3,0 mm^B)
Najmniejsza jednostka wskazania	0,5 mm
Pośredni pomiar odległości i libella
Zakres pomiarowy 0°–360° (4 x 90°)
Pomiar kąta nachylenia
Zakres pomiarowy 0°–360° (4 x 90°)
Dokładność pomiaru (typowa)	± 0,2^(C)D(E)
Najmniejsza jednostka wskazania	0,1°
Informacje ogólne
Temperatura robocza –10 °C ...+45°C	F)
Temperatura przechowywania	-20°C ... +70°C
Dopuszczalny zakres temperatur ładowania	+5°C... +40°C
Względna wilgotność powietrza, maks.	90%
Maks. wysokość stosowania ponad wysokością referencyjną	2000 m
Stopień zabrudzenia zgodnie z IEC 61010-1	2G)
Klasa lasera 2
Typ lasera 650 nm, <1 mW
Średnica wiązki lasera (przy temperaturze 25°C) ok.
– przy odległości 10 m 9 mm
– przy odległości 100 m 90 mm
Automatyczne wyłączanie po ok.

Cyfrowy dalmierz lasero- GLM 120 C wy

- Laser 20 s
- Urządzenie pomiarowe (bez pomiaru)	5 min1)
Waga zgodnie z EPTA-Procedure 01:2014	0,21 kg
Wymiary 142 (176) x 64 x 28 mm
Stopień ochrony IP 54 (ochrona przed pyłem i rozbryzgami wody)

Transmisja danych

Bluetooth® Bluetooth® (4.2 low ener- gy)1
Zakres częstotliwości pracy 2402–2480 MHz
Maks. moc nadawania 8 mW
Przewód micro USB USB 2.0
– Napięcie ładowania	5,0 V ...
– Prąd ładowania	1000 mA
Akumulator	litowo-jonowy
Napięcie znamionowe	3,6 V
Pojemność	3120 mAh
Liczba ogniw akumulatora	1

Ładowarka

Numer katalogowy	2 609 120 7..
Czas ładowania	ok. 5,5 h ^0)
Napięcie ładowania akumulatora	5,0 V _-
Prąd ładowania	1000 mA

Cyfrowy dalmierz lasero- GLM 120 C wy

Klasa ochrony / II

A) W przypadku pomiarów od przedniej krawędzi urządzenia pomiarowego, przy wysokim współczynniku odbicia celu (np. pomalowana na biało ściana), słabego podświetlenia oraz temperatury roboczej wynoszącej 25 °C. Dodatkowo należy się liczyć z odchyleniem wynoszącym ± 0,05 mm/m.
B) W przypadku pomiarów od przedniej krawędzi urządzenia pomiarowego, przy wysokim współczynniku odbicia celu (np. pomalowana na biało ściana) oraz silnego podświetlenia. Dodatkowo należy się liczyć z odchyleniem wynoszącym ± 0,15 mm/m.
C) Po kalibracji przy 0° i 90°. Dodatkowy błąd nachylenia maks. ±0,01°/stopień przy 45°. Dokładność pomiarowa odnosi się do trzech ustawień kalibracji przy pomiarze nachylenia, zob. rys. H
D) W temperaturze roboczej 25 °C. Czas ładowania przy użyciu ładowarki USB 1 A. Szybsze ładowanie przy wyłączonym urządzeniu pomiarowym.
E) Jako płaszczyzna odniesienia do pomiaru nachylenia służy lewa krawędź urządzenia pomiarowego.
F) W trybie pomiaru ciągłego maks. temperatura robocza wynosi +40 °C.
G) Tylko zabrudzenie nieprzewodzące, jednak od czasu do czasu okresowo należy spodziewać się zjawiska przewodzenia prądu spowodowanego kondensacją.
H) Czas, po którym urządzenie automatycznie się wyłączy, można ustawić (2, 5, 10 lub nigdy).
I) W przypadku urządzeń Bluetooth® Low Energy nawiązanie połączenia może – w zależności od modelu i systemu operacyjnego – okazać się niemożliwe. Urządzenia Bluetooth® muszą obsługiwać profil GATT.

Długi czas pracy akumulatora jest zasługą działań mających na celu oszczędzanie energii, takich jak wyłączenie funkcji Bluetooth ^® , gdy nie jest ona potrzebna, zmniejszenie jasności wyświetlacza i in.

Do jednoznacznej identyfikacji urządzenia pomiarowego służy numer seryjny (15) podany na tabliczce znamionowej.

Pierwsze uruchomienie

Ładowanie akumulatora

Należy stosować wyłącznie ładowarki wyszczególnione w danych technicznych. Tylko te ładowarki dostosowane są do ładowania zastosowanego w urządzeniu pomiarowym akumulatora litowo-jonowego.
Stosowanie ładowarek innych producentów może doprowadzić do uszkodzenia urządzenia pomiarowego; także wyższe napięcie (np. 12 V) ładowarki samochodowej nie jest odpowiednim napięciem do ładowania tego urządzenia pomiarowego. W razie niedotrzymania zaleceń wygasa gwarancja na produkt.
Należy zwrócić uwagę na napięcie sieciowe! Napięcie źródła zasilania musi zgadzać się z danymi na tabliczce znamionowej ładowarki.

Wskazówka: W momencie dostawy akumulator jest naładowany częściowo. Aby zagwarantować wykorzystanie najwyższej wydajności akumulatora, należy przed pierwszym użyciem całkowicie naładować akumulator.

Wskazówka: Gniazdo micro USB (16) do podłączenia przewodu micro USB (22) znajduje się pod pokrywą stopki (8).

W celu otwarcia pokrywy należy nacisnąć przycisk do wysuwania stopki (7).

Akumulator litowo-jonowy można doładować w dowolnej chwili, nie powodując tym skrócenia jego żywotności. Przerwanie procesu ładowania nie niesie za sobą ryzyka uszkodzenia ogniw akumulatora.

Gdy miga dolny segment wskaźnika stanu naładowania akumulatora (g), można wykonać jeszcze tylko kilka pomiarów. Należy naładować akumulator.

Jeżeli ramka dookoła segmentów wskaźnika stanu naładowania akumulatora (g) miga, niemożliwe jest wykonanie dalszych pomiarów. W takiej sytuacji urządzenie pomiarowe może być używane jeszcze przez krótki czas (np. do skontrolowania wpisów na liście pomiarów). Należy naładować akumulator.

Podłączyć urządzenie pomiarowe za pomocą załączonego przewodu micro USB (22) do ładowarki (23). Podłączyć ładowarkę (23) do gniazda sieciowego. Rozpocznie się proces ładowania.

Wskaźnik stanu naładowania akumulatora (g) pokazuje po- stęp ładowania. Podczas trwającego procesu ładowania seg- menty wskaźnika migają po kolei. Gdy świecą się wszystkie segmenty wskaźnika stanu naładowania akumulatora (g), akumulator jest całkowicie naładowany.

W przypadku dłuższych przerw w użytkowaniu należy odłączyć ładowarkę od sieci.

Dodatkowo można naładować akumulator w porcie USB. W tym celu należy podłączyć urządzenie pomiarowe do portu USB za pomocą przewodu micro USB. Podczas pracy przez port USB (ładowanie, transmisja danych) należy liczyć się ze znacznie dłuższym czasem ładowania.

W czasie ładowania akumulatora nie wolno użytkować urządzenia pomiarowego.

Funkcja Bluetooth® automatycznie wyłącza się podczas ładowania. Wszystkie połączenia z innymi urządzeniami są przerywane. Może przy tym dojść do utraty danych pomiarowych.

Wskazówki dotyczące właściwego postępowania z akumulatorem w urządzeniu pomiarowym

Urządzenie pomiarowe należy przechowywać wyłącznie w dopuszczalnym zakresie temperatur, (zob. „Dane techniczne“, Strona 168). Np. latem nie należy pozostawiać urządzenia pomiarowego w samochodzie.

Zdecydowanie krótszy czas pracy po ładowaniu wskazuje na zużycie akumulatora i konieczność jego wymiany na nowy w serwisie Bosch.

Przestrzegać wskazówek dotyczących utylizacji odpadów.

Praca

Uruchamianie

▶ Nie wolno zostawiać włączonego urządzenia pomiarowego bez nadzoru, a po zakończeniu użytkowania należy je wyłącać. Wiązka lasera może oślepić osoby postronne.
Urządzenie pomiarowe należy chronić przed wilgocią i bezpośrednim nasłonecznieniem.

170 | Polski

Urządzenie pomiarowe należy chronić przed ekstremalnie wysokimi lub niskimi temperaturami, a także przed wahaniami temperatury. Nie należy go na przykład pozostawiać przez dłuższy czas w samochodzie. W sytuacjach, w których urządzenie pomiarowe poddane było większym wahaniom temperatury, należy przed przystąpieniem do jego użytkowania odczekać, aż powróci ono do normalnej temperatury. Ekstremalnie wysokie lub niskie temperatury, a także silne wahania temperatury mogą mieć negatywny wpływ na precyzję pomiaru.
Urządzenie pomiarowe należy chronić przed silnymi uderzeniami oraz przed upuszczeniem. W przypadku silnego oddziaływania na urządzenie pomiarowe, należy przed dalszą pracą przeprowadzić kontrolę dokładności Sprawdzanie dokładności pomiarowej urządzenia pomiarowego.
▶ Urządzenie pomiarowe wyposażone jest w łącze radiowe. Należy wziąć pod uwagę obowiązujące lokalne ograniczenia, np. w samolotach lub szpitalach.

Włączanie/wyłączanie

Podczas pracy należy zwracać uwagę na to, aby soczewka odbiorcza (20), otwór wyjściowy wiązki lasera (18) i kamera (19) nie były zamknięte lub zasłonięte, gdyż wówczas nie jest możliwe przeprowadzanie prawidłowych pomiarów.

• Aby włączyć urządzenie pomiarowe i laser, należy krótko nacisnąć przedni lub boczny przycisk pomiarowy (2) [▲].
• Aby włączyć urządzenie pomiarowe bez lasera, należy krótko nacisnąć przycisk włączania/wyłączania/usuwania (9)
  ▶ Nie wolno kierować wiązki laserowej w stronę osób i zwierząt, jak również spoglądać w wiązkę (nawet przy zachowaniu większej odległości).

Aby wyłączyć laser, należy krótko nacisnąć przycisk włączania/wyłączania/usuwania (9) [6].

Aby wyłączyć kamerę, należy krótko nacisnąć przycisk kamery (10).

Aby wyłączyć urządzenie pomiarowe, należy nacisnąć i przytrzymać przycisk włączania/wyłączania/usuwania (9) [6].

Po wyłączeniu urządzenia pomiarowego wartości zapisane w pamięci i wprowadzone ustawienia urządzenia nie są usuwa- ne.

Kamera

Przy włączaniu urządzenia pomiarowego kamera (19) włącza się automatycznie. Aby ją wyłączyć, należy nacisnąć przycisk kamery (10).

W przypadku większych odległości (ok. > 5 m) dla oznaczenia punktu pomiaru dodatkowo wyświetlany jest znacznik celu.

Poprawa widoczności punktu laserowego

Podczas stosowania urządzenia pomiarowego, zwłaszcza na powietrzu, przy dużym nasłonecznieniu, ale także na dłuższych odcinkach w pomieszczeniach może zdarzyć się, że punkt laserowy nie będzie widoczny. Widoczność punktu laserowego/celu pomiaru można oprócz włączenia kamery poprawić także poprzez:

• ustawienie jasności wyświetlacza (Ustawienia urządzenia)
• Korzystanie z funkcji Zoom za pomocą przycisku (5).

Przebieg pomiaru

Po włączeniu urządzenie automatycznie ustawia się w funkcji pomiarów długości. Aby wybrać inną funkcję, należy naciśnąć przycisk (13) [Func]. Wybrać żądaną funkcję pomiarową za pomocą przycisku (4) [+] lub przycisku (11) [-] (zob. „Funkcje pomiarowe“, Strona 172). Funkcję pomiarową można włączyć za pomocą przycisku (13) [Func] lub przycisku pomiarowego (2) [▲]

Po włączeniu urządzenia pomiarowego automatycznie wyznaczana jest jego tylna krawędź jako płaszczyzna odniesienia. Następnie zmienić płaszczyznę odniesienia (zob. „Wybór płaszczyzny odniesienia (zob rys. A)”, Strona 170). Należy przyłożyć urządzenie pomiarowe do miejsca, od którego ma rozpocząć się pomiar (np. do ściany).

Wskazówka: Jeżeli urządzenie pomiarowe zostało włączone za pomocą przycisku włączani/wyłączania/usuwania (9) [①], należy krótko nacisnąć przycisk pomiarowy (2) [▲ aby włączyć laser.

Aby rozpocząć pomiar, należy krótko nacisnąć przycisk pomiarowy (2) [▲ Po dokonaniu pomiaru wiązka lasera wyłącza się. Aby dokonać następnego pomiaru powyższe kroki należy powtórzyć.

Przy włączonej na stałe wiązce lasera i ustawionej funkcji pomiaru ciągłego pomiar rozpoczyna się już po pierwszym naciśnięciu przycisku pomiarowego (2) [▲]

▶ Nie wolno kierować wiązki laserowej w stronę osób i zwierząt, jak również spoglądać w wiązkę (nawet przy zachowaniu większej odległości).

Wskazówka: Wynik pomiaru pojawia się zazwyczaj w ciągu 0,5 s, a najpoźniej po upływie 4 s. Czas pomiaru zależy od odległości, warunków oświetleniowych i od refleksu świetl-nego mierzonego obiektu. Po zakończeniu pomiaru wiązka lasera wyłączy się automatycznie. Ciągła emisja wiązki lasera nie jest automatycznie wyłączana po wykonaniu pomiaru (zob. „Ciągła emisja wiązki lasera“, Strona 171).

Wybór płaszczyzny odniesienia (zob rys. A)

Przed rozpoczęciem pomiaru możliwy jest wybór pomiędzy czterema różnymi płaszczyznami odniesienia:

– tylna krawędź urządzenia pomiarowego (np. po przyłożeniu urządzenia do ściany),
- wierzchołek stopki rozłożonej pod kątem 180° (8) (np. przy pomiarach od narożnika),
– przednia krawędź urządzenia pomiarowego (przy pomiarach od krawędzi stołu),
– środek gwintu (17) (np. przy pomiarach z wykorzystaniem statywu)

Rozkładanie i składanie stopki (8) pod kątem 180° jest automatycznie rozpoznawane i urządzenie sugeruje odpowiednią

płaszczyznę odniesienia. Zatwierdzić wybór przyciskiem pomiarowym (2) [▲]

Za pomocą przycisku softkey (3) [−] wybrać ustawienia urządzenia pomiarowego. Za pomocą przycisku (4) [+] lub przycisku (11) [−] wybrać płaszczyznę odniesienia i zatwierdzićją przyciskiem (13) [Func].

Po każdym włączeniu urządzenia pomiarowego jako płaszczyzna odniesienia wybierana jest automatycznie jego tylna krawędź.

Ciągła emisja wiązki lasera

W razie potrzeby w urządzeniu pomiarowym można włączyć ciągłą emisję wiązki lasera. W tym celu za pomocą przycisku softkey (3) [+] wybrać ustawienia urządzenia pomiarowego. Za pomocą przycisku (4) [+] lub przycisku (11) [-] wybrać ciągłą emisję wiązki lasera i zatwierdzić ją przyciskiem (13) [Func].

▶ Nie wolno kierować wiązki laserowej w stronę osób i zwierząt, jak również spoglądać w wiązkę (nawet przy zachowaniu większej odległości).

W tym ustawieniu wiązka lasera będzie włączona także w przerwach pomiędzy pomiarami; aby wykonać pomiar, wystarczy jeden raz krótko nacisnąć przycisk pomiarowy (2)

[▲].

Ciagłą emisję wiązki lasera można ponownie wyłączyć w ustawieniach lub automatycznie, przy wyłączeniu urządzenia pomiarowego.

Menu „Ustawienia”

Aby przejść do menu „Ustawienia” (i), należy nacisnąć przycisk softkey (3) [ ] lub nacisnąć i przytrzymać przycisk (13) [Func].

Za pomocą przycisku (4) [+] lub przycisku (11) [-] wybrać żądane ustawienie i zatwierdzić przyciskiem (13) [Func]. Wybrać żądane ustawienie.

Aby wyjść z menu „Ustawienia”, należy nacisnąć przycisk włączania/wyłączania/usuwania (9) [hub przycisk softkey (12)]

Ustawienia

	Bluetooth®
	Płaszczyzna odniesienia
	Timer
	Ciągła emisja wiązki lasera
	Kalibracja pomiaru nachylenia
	Kalibracja celownika
	Pamięć wewnętrzna (usuwanie zawartości i formatowanie)
	Ustawienia urządzenia

Timer

Timer jest funkcją pomocną np. przy pomiarach w miejscach trudno dostępnych lub w sytuacjach, w których należy uni-

kać poruszenia urządzenia pomiarowego podczas wykonywania pomiaru.

W ustawieniach należy wybrać timer. Należy wybrać czas, jaki ma upłynąć od naciśnięcia przycisku pomiarowego do wykonania i zatwierdzić wybór za pomocą przycisku pomiarowego (2) [▲] lub przycisku (13) [Func].

Następnie nacisnąć przycisk pomiarowy (2) [▲ aby włączyć wiązkę lasera i skierować ją na punkt docelowy pomiaru. Ponownie nacisnąć przycisk pomiarowy (2) [▲ aby wykonać pomiar. Pomiar rozpocznie się po uprzednio ustawionym czasie. Wartość zostanie wyświetlona w pasku wyniku (a).

W pasku stanu na górze będzie wyświetlany ustawiony czas opóźnienia.

Przy ustawionym timerze nie można wykonać pomiaru ciągłego ani pomiaru minimalnej/maksymalnej odległości.

Timer pozostaje ustawiony aż do wyłączenia urządzenia pomiarowego lub wyłączenia timera w menu „Ustawienia”.

Menu „Ustawienia urządzenia”

Wybrać menu „Ustawienia urządzenia” w menu „Ustawienia”. Za pomocą przycisku (4) [+] lub przycisku (11) [-] wybrać żądane ustawienie urządzenia i zatwierdzić je przyciskiem (13) [Func]. Wybrać żądane ustawienie urządzenia.

Aby wyjść z menu „Ustawienia urządzenia” (0), należy naci- snąć przycisk włączania/wyłączania/usuwania (9) [∅lub przycisk softkey (12) [ ]

Ustawienia urządzenia

[42C1]	Język
[6cm1]	Godzina i data
[7cm1]	Jednostka miary
[8cm1]	Jednostka miary kąta
[9cm1]	TrackMyTools
[10cm1]	Informacje o urządzeniu
[W2C3]	Sygnały dźwiękowe
[11cm1]	Czas wyłączania
[12cm1]	Ściemniacz
[13cm1]	Jasność wyświetlacza
[14cm1]	Orientacja wyświetlacza

Ustawianie języka

W ustawieniach urządzenia należy wybrać „Język”. Ustawić żądany język i zatwierdzić wybór przyciskiem (13) [Func].

Ustawianie daty i godziny

W ustawieniach urządzenia należy wybrać „Godzina i data”. Ustawić datę i godzinę, postępując zgodnie z instrukcjami na wyświetlaczu i zatwierdzić przyciskiem softkey (12) [ ]

Zmiana jednostki miary

W ustawieniach urządzenia należy wybrać „Jednostka miary”. Ustawieniem domyślnym jest jednostka „m” (metr).

172 | Polski

Ustawić żądaną jednostkę miary i zatwierdzić wybór przyciskiem (13) [Func].

Aby wyjść z tego punktu menu, należy nacisnąć przycisk włączania/wyłączania/usuwania (9) [5] lub przycisk softkey (3)

[■] Po wyłączeniu urządzenia pomiarowego wybrane ustawienie jest zapamiętywane.

Zmiana jednostki miary kąta

W ustawieniach urządzenia należy wybrać „Jednostka miary kąta”. Ustawieniem domyślnym jest jednostka „” (stopień). Ustawić żadaną jednostkę miary kąta i zatwierdzić wybór przyciskiem (13) [Func].

Aby wyjść z tego punktu menu, należy nacisnąć przycisk włączania/wyłączania/usuwania (9) [6] lub przycisk softkey (3)

[ ] Po wyłączeniu urządzenia pomiarowego wybrane ustawienie jest zapamiętywane.

TrackMyTools

W ustawieniach urządzenia należy wybrać „TrackMyTools”. Zatwierdzić wybór przyciskiem (13) [Func].

Przed pierwszym użyciem konieczna jest aktywacja funkcji. Transmisja danych jest możliwa tylko w połączeniu z odpowiednią aplikacją lub oprogramowaniem.

Funkcję TrackMyTools można w każdej chwili wyłączyć.

Podświetlenie wyświetlacza

W ustawieniach urządzenia należy wybrać „Ściemniacz”.

Podświetlenie wyświetlacza jest włączone na stałe. Jeżeli ża den przycisk nie zostanie naciśnięty, podświetlenie wyświetlacza przyciemni się po ok. 30 sekundach, oszczędzając energię akumulatora.

Czas, po którym wyświetlacz przyciemni się, można ustawić (Ustawienia urządzenia).

Jasność wyświetlacza można w kilku stopniach dopasować do warunków otoczenia (Ustawienia urządzenia).

Funkcje pomiarowe

Wskazówka: Zintegrowana funkcja pomocy

Każdej funkcji pomiarowej urządzenia pomiarowego towarzyszy instrukcja w postaci animacji. Aby z niej skorzystać, należy wybrać przycisk (13) [Func], przyciski (4) [+] lub (11) [-], a następnie przycisk softkey (3) [■]. Animacja przedstawia dokładny sposób postępowania dla danej funkcji pomiarowej.

Animację można w każdej chwili zatrzymać za pomocą przycisku softkey (3) [■] ponownie uruchomić. Za pomocą przycisków (4) [+] lub (11) [-] można ją przewijać do przodu i do tyłu.

Pomiar długości

Wybrać funkcję pomiaru długości—

Aby włączyć wiązkę lasera, należy krótko nacisnąć przycisk pomiarowy (2) [▲]

Aby rozpocząć pomiar, należy krótko nacisnąć przycisk pomiarowy (2) [▲] Zmierzona wartość pojawi się u dołu wyświetlacza.

Dla każdego kolejnego pomiaru należy powtórzyć wszystkie wyżej wymienione czynności. Ostatnia wartość pomiarowa znajduje się na dole wyświetlacza, powyżej wyświetlana jest przedostatnia itd.

Pomiar ciągły

Podczas pomiaru ciągłego urządzenie pomiarowe można przybliżyć lub oddalić względem celu, przy czym wartość pomiarowa aktualizowana jest co 0,5 sekundy. Możliwe jest więc na przykład odsunięcie się od ściany na żądaną odległość, a zaktualizowaną odległość można będzie nadal odczytać na wyświetlaczu.

Wybrać funkcję pomiaru ciągłego

Aby włączyć wiązkę lasera, należy krótko nacisnąć przycisk pomiarowy (2) [▲]

Poruszać urządzeniem pomiarowym dotąd, aż u dołu wyświetlacza ukaże się żądana odległość.

Krótkie naciśnięcie przycisku pomiarowego (2) [▲przerywa pomiar ciągły. Aktualna wartość pomiarowa wyświetlana jest u dołu wyświetlacza. Maksymalna i minimalna wartość pomiarowa wyświetlane są powyżej niej. Ponowne przyciśnięcie przycisku pomiarowego

(2) [Buruchamia pomiar ciągły od nowa.

Funkcja pomiaru ciągłego wyłącza się automatycznie po upływie 5 minut.

Pomiar powierzchni

Wybrać funkcję pomiaru powierzchni.

Następnie należy zmierzyć po kolei szerokość i długość, tak jak w przypadku pomiaru długości. Pomiedzy obydwoma pomiarami wiązka lasera pozostanie włączona. Mierzony odcinek miga na wskazaniu pomiaru powierzchni (zob. element wyświetlacza (j)).

Pierwsza wartość pomiarowa wyświetlana jest u góry wyświetlacza.

Po zakończeniu drugiego pomiaru powierzchnia jest automatycznie obliczana, a następne wyświetlana. Wynik końcowy umieszczony jest u dołu wyświetlacza, pojedyncze wartości po-

miarowe powyżej niego.

Pomiar kubatury

Wybrać funkcję pomiaru kubatury

Na zakończenie należy zmierzyć po kolei szerokość, długość i wysokość, tak jak w przypadku pomiaru długości. Pomiedzy tymi trzema pomiarami wiązka lasera pozostanie włączona. Mierzony odcinek miga na wskazaniu pomiaru kubatury (zob. element wyświetlacza (j)).

Pierwsza wartość pomiarowa wyświetlana jest u góry wyświetlacza.

Po zakończeniu trzeciego pomiaru kubatura obliczana jest automatycznie, a następne wyświetlana. Wynik końcowy umieszczony jest u dołu wyświetlacza, pojedyncze wartości po-

miarowe powyżej niego.

Pośredni pomiar odległości

Wybrać funkcję pośredniego pomiaru odległości. Dla potrzeb pośredniego pomiaru odległości dostępne są cztery funkcje pomiarowe, za pomocą których można zmierzyć różne odcinki.

Funkcja pośredniego pomiaru odległości służy do pomiaru odległości w sytuacjach, gdy pomiar bezpośredni jest nie- możliwy, a więc, gdy bieg promienia zakłócony jest przez przeszkodę, a także gdy do dyspozycji nie stoi żadna płaszczyzna mogąca odbić refleks świetlny. Ten rodzaj pomiaru może być stosowany wyłącznie w kierunku pionowym. Każde odchylenie w kierunku poziomym prowadzi do błędów po- miarowych.

Wskazówka: Pośredni pomiar odległości jest zawsze mniej dokładny niż bezpośredni pomiar odległości. Błędy pomiarowe mogą okazać się większe niż w przypadku bezpośredniego pomiaru odległości. Aby zwiększyć dokładność pomiarową, zaleca się zastosowanie statywu (osprzęt). Pomiedzy poszczególnymi pomiarami wiązka lasera pozostanie włączona.

a) Pośredni pomiar wysokości (zob. rys. B)

Wybrać funkcję pośredniego pomiaru wysokości. Należy przy tym zwrócić uwagę, aby urządzenie pomiarowe znajdowało się na tej samej wysokości, co dolny punkt pomiarowy. Następnie należy przechylić urządzenie pomiarowe w stronę płaszczyzny odniesienia i wykonać pomiar w taki sam sposób jak w przypadku pomiaru długości odcinka „1” (na wyświetlaczu przedstawione w postaci czerwonej linii).

Po zakończeniu pomiaru wynik odcinka „X” wyświetlany jest w pasku wyniku (a). Wartość odcinka „1” i kąta „a” wyświetlane są w pasku wartości pomiarowych (h).

b) Podwójny pośredni pomiar wysokości

(zob. rys. C)

Urządzenie pomiarowe jest w stanie dokonać pośredniego pomiaru wszystkich odcinków, które leżą na pionowej płaszczyźnie urządzenia pomiarowego. Wybrać funkcję podwójnego pośredniego pomiaru wysokości. Tak jak w przypadku pomiaru długości, zmierzyć odcinki „1” i „2” w takiej kolejności.

Po zakończeniu pomiaru wynik odcinka „X” wyświetlany jest w pasku wyniku (a). Wartości pomiarowe odcinków „1”, „2” i kąta „u” są wyświetlane w pasku wartości pomiarowych (h). Należy zwrócić uwagę na to, aby płaszczyzna odniesienia dla danego pomiaru (np. tylna kra-

wędź urządzenia pomiarowego) przy wszystkich pomiarach wchodzących w skład danego procesu pomiarowego zawsze znajdowała się w dokładnie tym samym miejscu.

c) Pośredni pomiar długości (zob. rys. D)

Wybrać funkcję pośredniego pomiaru długości. Należy przy tym zwrócić uwagę, aby urządzenie pomiarowe znajdowało się na tej samej wysokości, co poszukiwany punkt pomiarowy. Następnie należy przechylić urządzenie pomiarowe w stronę płaszczyzny odniesienia i wykonać pomiar w taki sam sposób jak w przypadku pomiaru długości odcinka „1”.

Po zakończeniu pomiaru wynik odcinka „X” wyświetlany jest w pasku wyniku (a). Wartość odcinka „1” i kąta „a” wyświetlane są w pasku wartości pomiarowych (h).

d) Pomiar trapezu (zob. rys. E)

Pomiar trapezu może być wykorzystany np. do określenia długości skosu dachu.

Wybrać funkcję pomiaru trapezu

Tak jak w przypadku pomiaru długości, zmierzyć odcinki „1”, „2” i „3” w takiej kolejności. Należy zwrócić uwagę na to, by pomiar odcinka „3” rozpoczynat się w punkcie zakończenia odcinka „1” oraz aby pomiędzy odcinkami „1” i „2”, a także pomiędzy odcinkami „1” i „3” był zachowany kąt prosty.

Po zakończeniu pomiaru wynik odcinka „X” wyświetlany jest w pasku wyniku (a). Wartości poszczególnych pomiarów wyświetlane są w paskach wartości pomiarowych (h).

Pomiar powierzchni ścian (zob. rys. F)

Pomiar powierzchni ścian służy do wyznaczania sumy kilku pojedynczych płaszczyzn, posiadających jedną wspólną wysokość. W przedstawionym przykładzie należy dokonać pomiaru całkowitej powierzchni kilku ścian, które mają tę samą wysokość H, ale różne długości L.

Wybrać funkcję pomiaru powierzchni ścian

Zmierzyć wysokość pomieszczenia H, jak przy pomiarze długości. Wartość pomiarowa wyświetlona zostanie w górnym pasku. Laser pozostanie włączony.

Następnie należy zmierzyć długość L_1 pierwszej ściany. Powierzchnia ściany zostanie obliczona automatycznie i wyświetlona w pasku wyniku (a). Ostatnia wartość pomiaru długości znajduje się w dolnym pasku wartości pomiarowych (h). Laser pozostanie włączony.

W następnej kolejności należy zmierzyć długość L_2 drugiej ściany. Wyświetlana w pasku (h) wartość pomiaru zostanie dodana do długości L_1 . Suma obu długości (wyświetlana w środkowym pasku (h)) mnożona jest przez uprzednio zapisaną wysokość H. Całkowita wielkość powierzchni wyświetlana jest w pasku wyniku (a).

W ten sposób można mierzyć dowolną ilość długości Lx, które są automatycznie dodawane i mnożone przez wysokość H. Warunkiem prawidłowego pomiaru powierzchni całkowitej jest, aby pierwsza zmierzona długość (w naszym przykładzie wysokość pomieszczenia H) była identyczna dla wszystkich powierzchni cząstkowych.

Funkcja tyczenia (zob. rys. G)

W funkcji tyczenia ma miejsce wielokrotny pomiar zdefiniowanej długości (odcinka). Długości te można przenieść na jedną powierzchnie, aby np. umożliwiać cięcie materiału na jednakowo równe odcinki lub ułatwić ustawienie ścianek

174|Polski

szkieletowych w suchej zabudowie. Minimalna długość, którą można ustawić wynosi 0,1 m, maksymalna długość wynosi 50 m.

Wskazówka: W funkcji tyczenia wyświetlana jest odległość od punktu zaznaczonego na wyświetlaczu. Płaszczyzną odniesienia nie jest krawędź urządzenia pomiarowego. Wybrać funkcję tyczenia!

Ustawić żadana długość za pomocą przycisku (4) [+] lub przycisku (11) [-].

Uruchomić funkcję tyczenia, naciskając przycisk pomiarowy (2) [◀] powoli oddalić się od punktu początkowego.

Urządzenie pomiarowe mierzy nieprzerwanie odległość od punktu początkowego. Wyświetlane są przy tym zdefiniowana długość i aktualna wartość pomiarowa. Dolna i górna strzałka wskazuje najmniejszą odległość od następnego lub poprzedniego znacznika.

Wskazówka: W przypadku nieprzerwanego pomiaru można poprzez naciśnięcie przycisku pomiarowego (2) [⚠ ustalić, że zdefiniowaną długością będzie zmierzona wartość.

Lewy faktor podaje, jak często zdefiniowana długość została osiągnięta. Zielone strzałki z boku wyświetlacza pokazują osiągnięcie długości w celu ułatwienia oznaczania.

Czerwone strzałki lub czerwony opis wskazują

wartość rzeczywistą, jeżeli wartość odniesienia znajduje się poza wyświetlaczem.

Pomiar nachylenia/poziomnica cyfrowa

Wybrać funkcję pomiaru kąta nachylenia / poziomicy cyfrowej

Urządzenie pomiarowe przełącza automatycznie pomiędzy dwoma stanami.

Poziomnica cyfrowa służy do kontroli pionu lub położenia w poziomie danego obiektu (np. pralki, lodówki itp.).

Jeśli kąt nachylenia przekracza 3°, kulka na wy- świetlaczu świeci się na czerwono.

Płaszczyzną odniesienia poziomnicy cyfrowej jest dolna krawędź urządzenia pomiarowego.

Funkcja pomiaru nachylenia służy do mierzenia wzniesień i nachylen (np. schodów, poręczy, podczas dopasowywania mebli, przedłużania rur itp.).

Jako płaszczyzna odniesienia do pomiaru na- chylenia służy lewa krawędź urządzenia pomia-

rowego. Miganie wskazania podczas pomiaru oznacza, że urządzenie pomiarowe zostało przechylone w bok zbyt mocno.

Funkcje pamięci

Wartość wyniku końcowego każdego zakończonego pomiaru jest zapamiętywana automatycznie.

Wskazówka: Jeżeli kamera jest włączona, wraz z wynikiem pomiaru automatycznie zapisywane jest zdjęcie. Na zdjęciu są naniesione następujące informacje:

- wynik pomiaru

- poszczególne wartości (konieczne do obliczenia wyniku)

- używa funkcja pomiarowa

- płaszczyzna odniesienia

- data i godzina

- kąt nachylenia (tylko przy włączonej poziomicy).

Jeżeli zdjęcie ma być wykorzystane do celów dokumentacyjnych i przesyłane za pomocą przewodu micro USB, zalecamy nie włączać funkcji zoomu.

Jeżeli urządzenie pomiarowe zostanie podłączone do urządzenia mobilnego za pomocą przewodu micro USB, dodatkowo zostanie utworzony plik csv ze wszystkimi zapisanymi pomiarami.

Wskaźnik zaprogramowanej wartości

Dostępnych jest maksymalnie 50 wartości (pomiarów lub zdjęć z pomiarami).

Wybrać funkcję zapamiętywania za pomocą przycisku soft-key (12) [ ]

Na górze wyświetlacza ukaże się numer zapamiętanej wartości, natomiast u dołu zapamiętana wartość oraz funkcja pomiarowa.

Nacisnąć przycisk (4) [+], aby przeglądać zapamiętane wartości do przodu.

Nacisnąć przycisk (11) [-], aby przeglądać zaartości do tyłu.

Jeżeli w pamięci nie ma zapisanej żadnej wartości, u dołu wyświetlacza ukaże się wartość „0,000”, a u góry „0”.

Najstarsza wartość zajmuje pozycję 1 w pamięci, najnowsza pozycję 50 (przy dostępnych 50 zapamiętanych wartościach). Zapamiętywanie kolejnej wartości powoduje usunięcie najstarszej wartości, znajdującej się w pamięci.

Usuwanie zawartości pamięci

Aby wejść do pamięci, należy nacisnąć przycisk softkey (12)

[W celu usunięcia zawartości pamięci, należy nacisnąć przycisk softkey (3) [style razy, ile to jest konieczne. Aby usunąć wszystkie wartości z pamięci, można użyć także funkcji „w menu „Ustawienia”. Następnie należy zatwierdzić wybór za pomocą przycisku softkey (12) [

Formatowanie pamięci

Pamięć USB można na nowo sformatować (np. w przypadku pojawiających się problemów z pamięcią). W tym celu należy wybrać funkcję „ menu „Ustawienia” i zatwierdzić wybór przyciskiem softkey (12) [Podczas formatowania z pamięci zostaną usunięte wszelkie pliki. Pamięci USB nie wolno formatować za pomocą innych urządzeń (np. zewnętrznego komputera PC).

Dodawanie i odejmowanie wartości

Wartości pomiarowe i wyniki końcowe można dodawać lub odejmować.

Dodawanie wartości

Poniższy przykład opisuje funkcję dodawania powierzchni: powierzchnię należy zmierzyć zgodnie z instrukcją w akapicie „Pomiar powierzchni” (zob. „Pomiar powierzchni“, Strona 172).

Nacisnąć przycisk (4) [+]. Wyświetlona zostanie obliczona powierzchnia oraz symbol „+”. Nacisnąć przycisk pomiarowy (2) [▲] aby rozpocząć pomiar kolejnej powierzchni. Powierzchnię należy zmierzyć zgodnie z instrukcją w akapicie „Pomiar powierzchni” (zob. „Po-

miar powierzchni", Strona 172). Zaraz po zakończeniu drugiego pomiaru, u dołu wyświetlacza wyświetlany jest wynik drugiego pomiaru powierzchni. Aby wyświetlić wynik końcowy, należy ponownie nacisnąć przycisk pomiarowy (2) [▲]

Wskazówka: W przypadku pomiaru długości wynik końcowy wyświetlany jest natychmiast.

Odejmowanie wartości

Aby uruchomić funkcję odejmowania wartości, należy naci- snąć przycisk (11) [-]. Następnie należy postępować w spo- sób analogiczny jak w akapicie „Dodawanie wartości”.

Usuwanie zmierzonych wartości

Krótkie naciśnięcie przycisku włączania/wyłączania/usuwania (9) [powoduje w każdej z wybranych funkcji pomiarowych usunięcie ostatnio wykonanego pomiaru.

Łacze Bluetooth®

Transmisja danych do innych urządzeń

Urządzenie pomiarowe jest wyposażone w moduł Bluetooth®, który dzięki technologii łączności radiowej umożliwia transmisję danych na określone urządzenia mobilne wyposażone w łącze Bluetooth® (np. smartfon, tablet).

Informacje dotyczące warunków systemowych dla nawiązania połączenia Bluetooth® można znaleźć na stronie internetowej: www.bosch-pt.com

▶ Dalsze informacje znajdują się na stronie produktowej firmy Bosch.

Podczas transmisji danych przez Bluetooth® należy liczyć się ze znacznie przedłużonym transmisji między urządzeniem mobilnym a urządzeniem pomiarowym. Wpływ na to może mieć odległość między obydwoma urządzeniami, może to też być uzależnione od samego obiektu pomiarowego.

Aktywacja łącza Bluetooth® do transmisji danych na urządzenie mobilne

Łącze Bluetooth® należy aktywować w ustawieniach. W celu aktywacji sygnału Bluetooth® należy nacisnąć przy-cisk (4) [+]. Upewnić się, że łącze Bluetooth® w urządzeniu mobilnym jest aktywne.

W celu rozszerzenia zakresu funkcji urządzenia mobilnego, a także łatwiejszego przetwarzania danych, można skorzystać ze specjalnej aplikacji firmy Bosch „Measuring Master”. W zależności od urządzenia mobilnego można je pobrać w odpowiednich sklepach.

Po uruchomieniu aplikacji Bosch nawiązywane jest połączenie między urządzeniem mobilnym i urządzeniem pomiarowym. Jeżeli znalezionych zostanie kilka aktywnych urządzeń pomiarowych, należy wybrać odpowiednie urządzenie, kierując się numerem seryjnym. Numer seryjny (15) znajduje się na tabliczce znamionowej urządzenia pomiarowego.

Status połączenia oraz aktywne połączenie ((f)) wskazywa- ne są na wyświetlaczu (1) urządzenia pomiarowego.

Dezaktywacja łącza Bluetooth®

Połączenie Bluetooth® należy wyłączyć w ustawieniach. Aby wyłączyć sygnał Bluetooth®, należy nacisnąć przycisk (11) [-] lub wyłączyć urządzenie pomiarowe.

Interfejs USB

Transmisja danych przez interfejs USB

Za pomocą portu micro USB urządzenia pomiarowego można przesyłać dane do określonych urządzeń, wyposażonych w złącze USB (np. komputer, notebook).

Połączyć urządzenie pomiarowe za pomocą przewodu micro USB z komputerem lub notebookiem. System operacyjny komputera lub notebooka automatycznie rozpozna urządzenie pomiarowe jako dysk zewnętrzny.

Wskazówka: Zaraz po wykonaniu połączenia urządzenia pomiarowego z komputerem lub notebookiem za pomocą przewodu micro USB, rozpoczyna się ładowanie akumulatora li-towo-jonowego. Czas ładowania uzależniony jest od natężenia prądu ładowania.

Wskazówki dotyczące pracy

▶ Dalsze informacje znajdują się na stronie produktowej firmy Bosch.
▶ Urządzenie pomiarowe wyposażone jest w łącze radiowe. Należy wziąć pod uwagę obowiązujące lokalne ograniczenia, np. w samolotach lub szpitalach.

Wskazówki ogólne

Soczewka odbiorcza (20), otwór wyjściowy wiązki lasera (18) i kamera (19) nie mogą być zasłonięte podczas pomiaru.

Nie wolno poruszać urządzenia pomiarowego podczas pomiaru. Dlatego też urządzenie pomiarowe powinno przylegać do stabilnej poziomej lub pionowej powierzchni przyłożenia.

Wpływy na zasięg pomiarowy

Zasięg pomiarowy zależy od warunków oświetleniowych i od refleksu świetlnego mierzonego obiektu. Aby poprawić wi- doczność wiązki lasera przy silnym oświetleniu zewnętrznym należy użyć wbudowanej kamery (19), okularów do pracy z laserem (26) (osprzęt) i tarczy celowniczej (25) (osprzęt), lub zacienić powierzchnię, na którą pada wiązka lasera.

Czynniki wpływające na wynik pomiaru

W związku z uwarunkowaniami fizycznymi nie można wykluczyć, że wyniki pomiaru niektórych obiektów mogą być obarczone błędem. Należą do nich:

• przezroczyste powierzchnie (np. szkło, woda),
• powierzchnie lustrzane (np. polerowany metal, szkło),
• porowate powierzchnie (np. materiały izolacyjne),
• powierzchnie o silnej fakturze (np. surowy tynk, kamień naturalny).

176 | Polski

W razie potrzeby należy użyć w przypadku tych powierzchni tarczy celowniczej (25) (osprzęt).

Błędy w pomiarach są możliwe również w przypadku celu namieranego z ukosa.

Wpływ na wartość mierzoną mogą mieć też warstwy powietrza o różnych temperaturach oraz pośrednio odebrane refleksy.

Kontrola dokładności i kalibracji przy pomiarze kąta nachylenia (zob. rys. H)

Należy regularnie kontrolować dokładność pomiaru nachylenia kąta. Kontroli dokonuje się przy pomocy pomiaru w odwróconej pozycji. W tym celu należy położyć urządzenie pomiarowe na stole i zmierzyć kąt nachylenia powierzchni. Następnie należy obrócić urządzenie pomiarowe o 180° i po-ownie zmierzyć kąt nachylenia powierzchni. Różnica uzyskanych wyników pomiarowych nie może przekraczać 0,3°. W przypadku uzyskania większej różnicy, urządzenie pomiarowe należy skalibrować na nowo. W tym celu należy wybrać CAL w ustawieniach. Stosować się do instrukcji widocznych na wyświetlaczu.

Jeżeli urządzenie pomiarowe zostało poddane silnym wahaniom temperatury lub doznało wstrząsów lub udarów, zalecana jest kontrola dokładności urządzenia, a w razie potrzeby kalibracja. W przypadku zmiany temperatury, należy przed przystąpieniem do kalibracji odczekać, aż urządzenie pomiarowe powróci do normalnej temperatury.

Kontrola dokładności przy pomiarze odległości

Dokładność urządzenia pomiarowego można sprawdzić w następujący sposób:

– Należy wybrać odcinek o długości od 3 do 10 m, którego długość jest dokładnie znana i nie ulegnie zmianie (np. szerokość pomieszczenia, otwór drzwiowy). Należy dbać o korzystne warunki podczas dokonywania pomiaru, tzn. mierzony odcinek powinien znajdować się w pomieszczeniu zamkniętym o niskim stopniu podświetlenia, a obiekt pomiaru powinien być gładki i dobrze odbijać światło (np. pomalowana na biało ściana).

– Odcinek należy zmierzyć dziesięciokrotnie – raz za razem. Przy korzystnych warunkach odchylenie poszczególnych pomiarów od wartości średniej może wynosić maksymalnie ±2 mm na całym odcinku pomiarowym. Pomiary należy proto- kołować, aby móc ewentualnie porównać ich dokładność w późniejszym czasie.

Kontrola dokładności i kalibracja celownika (krzyża nitkowego)

Należy systematycznie sprawdzać dokładność emisji wiązki lasera i celownika.

– Jako cel należy wybrać jasną, możliwe słabo oświetłoną powierzchnię (np. biała ścianę) w odległości min. 5 m.

- Sprawdzić, czy punkt laserowy znajduje się wewnątrz celownika na wyświetlaczu.

Jeżeli punkt laserowy nie znajduje się wewnątrz celownika, celownik należy skalibrować na nowo.

W tym celu należy wybrać ew ustawieniach. Stosować się do instrukcji widocznych na wyświetlaczu.

Praca ze statywem (osprzęt)

Użycie statywu jest konieczne szczególnie w przypadku większych odległości. Urządzenie pomiarowe z gwintem 1/4" (17) zamocować do płytki szybkiego mocowania statywu (27) lub do dowolnego dostępnego w handlu statywu fotograficznego. Zamocować je za pomocą śruby ustalającej, znajdującej się na płytce szybkiego mocowania.

Ustawić płaszczyznę odniesienia dla pomiarów ze statywem (płaszczyzna odniesienia: statyw).

Błędy – przyczyny i usuwanie

Przyczyna Rozwiązanie

Ostrzeżenie o temperaturze miga, nie można wykonać pomiaru

Urządzenie pomiarowe znajduje się poza dopuszczalną temperaturą roboczą wynoszącą od -10 °C do +45 °C (w funkcji pomiaru ciągłego do +40 °C).

Odczekać, aż urządzenie po- miarowe osiągnie temperatu- rę roboczą.

Wskazanie „ERROR” na wyświetlaczu

Dodawanie i odejmowanie wartości mierzonych o różnych jednostkach miary.	Dodawane i odejmowane mogą być tylko wartości o jednakowych jednostkach miary.
Zbyt ostry kąt między wiązką lasera a celem.	Zwiększyć kąt między wiązką lasera a celem.
Powierzchnia pomiaru zbyt mocno (np. lustro) lub zbyt słabo (np. czarna tkanina) odbija wiązkę ew. jest zbyt jasno w pomieszczeniu.	Stosowanie tarczy celowni- czej (25) (osprzęt).
Otwór wyjściowy wiązki lasera (18), soczewka odbiorcza (20) lub kamera (19) są zaparowane (np. pod wpływem zbyt szybkiej zmiany temperatury).	Za pomocą miękkiej ście-reczki wytrzeć do sucha otwór wyjściowy wiązki lasera (18), soczewkę odbiorczą (20) lub kamerę (19).
Obliczona wartość jest większa niż 1 999 999 lub mniejsza niż -999 999 m/m^2/m^3 .	Obliczenie należy rozłożyć na kilka etapów.

Wskazanie „CAL” i wskazanie „ERROR” na wyświetlaczu

Kalibracja pomiaru kąta na-chylenia została przeprowadzona w niewłaściwej kolejności lub w niewłaściwych pozycjach.	Powtórzyć kalibrację zgodnie z zaleceniami na wyświetlaczu i w instrukcji eksploata-cji.
Płaszczyzny użyte do kalibracji nie znajdowały się w dokładnie pionie lub poziomie.	Powtórzyć kalibrację, wykorzystując poziomą lub pionową płaszczyznę, kontrolując

Przyczyna Rozwiązanie

	ją uprzednio za pomocą poziomicy.
Urządzenie pomiarowe zostało podczas wyzwalania przycisku poruszone lub przechylone.	Powtórzyć kalibrację, bez poruszania urządzenia pomiarowego podczas wyzwalania przycisku.

Wskazanie stanu naładowania akumulatora (g), ostrzeżenie o temperaturze i wskazanie „ERROR” na wyświetlaczu

Temperatura urządzenia pomiarowego znajduje się poza dopuszczalnym zakresem temperatur.

Odczekać, aż urządzenie pomiarowe powróci do dopuszczalnego zakresu temperatur ładowania.

Wskazanie stanu naładowania akumulatora (g) i wskazanie „ERROR” na wyświetlaczu

Napięcie ładowania akumulatora jest nieprawidłowe.

Skontrolować połączenie wtykowe oraz prawidłowe działanie ładowarki. Jeżeli symbol przyrządu miga, oznacza to, że akumulator jest uszkodzony i należy go oddać do punktu serwisowego firmy Bosch, celem wymiany.

Niepewny wynik pomiaru

Powierzchnia odbija światło w sposób niewystarczający (np. woda, szkło).	Przykryć powierzchnię pomiaru.
Otwór wyjściowy wiązki lasera (18), soczewka odbiorcza (20) lub kamera (19) są za słonięte.	Należy odsłonić otwór wyjściowy wiązki lasera (18), soczewkę odbiorczą (20) lub kamerę (19).
Ustawiona została niewłaściwa płaszczyzna odniesienia.	Wybrać odpowiednią dla danego pomiaru płaszczyznę odniesienia.
Przeszkoda na drodze wiązki lasera.	Plamka lasera musi w całości znajdować się na powierzchni docelowej.

Funkcji Bluetooth® nie można włączyć

Akumulator jest zbyt słaby. Naładować akumulator urządzenia pomiarowego.

Brak połączenia Bluetooth®

Zakłócenia uniemożliwiające nawiązanie połączenia Bluetooth®	Wyłączyć Bluetooth® w urządzeniu pomiarowym i urządzeniu mobilnym, a następnie ponownie włączyć.
	Skontrolować aplikację w urządzeniu mobilnym.
	Skontrolować, czy Bluetooth® w urządzeniu pomiarowym i urządzeniu mobilnym jest włączony.

Przyczyna Rozwiązanie

Skontrolować, czy urządzenie mobilne nie jest przeciążone.

Zmniejszyć odległość między urządzeniem pomiarowym a urządzeniem mobilnym.

Unikać przeszkód (np. w postaci zbrojonego betonu lub drzwi metalowych) pomiędzy urządzeniem pomiarowym a urządzeniem mobilnym. Zachować właściwą odległość od źródeł zakłóceń elektromagnetycznych (np. nadajników Wi-Fi).

Transmisja danych przez złącze USB nie jest możliwa

Przewód micro USB Skontrolować, czy przewód micro USB został prawidłowo podłączony.

Skontrolować, czy przewód micro USB nie jest uszkodzony.

Urządzenie pomiarowe nadzoruje prawidłowe funkcjonowanie podczas każdego pomiaru. W razie stwierdzenia usterki, na wyświetlaczu wyświetlą się tylko przedstawiony obok symbol. W takim przypadku, lub w razie, gdy zastoso-

wanie opisanych powyżej środków nie spowodowało usunięcia usterki, urządzenie pomiarowe należy odesłać do punktu obsługi klienta firmy Bosch, za pośrednictwem punktu zakupu).

Konserwacja i serwis

Konserwacja i czyszczenie

Urządzenie pomiarowe należy utrzymywać w czystości.

Nie wolno zanurzać urządzenia pomiarowego w wodzie ani innych cieczach.

Zanieczyszczenia należy usuwać za pomocą wilgotnej, miękkiej ściereczki. Nie stosować żadnych środków czyszczących ani rozpuszczalników.

Bardzo ostrożnie oczyścić soczewkę odbiorczą (20), otwór wyjściowy wiązki lasera (18) i kamerę (19): zwrócić uwagę na to, aby na soczewce odbiorczej, w otworze wyjściowym wiązki lasera i na kamerze nie pozostały żadne zanieczyszczenia. Soczewkę odbiorczą, otwór wyjściowy wiązki lasera i kamerę należy czyścić wyłącznie przy użyciu środków przeznaczonych do czyszczenia soczewek aparatów fotograficznych. Nie należy próbować usuwać zanieczysczeń z soczewki odbiorczej, otworu wyjściowego wiązki lasera lub z kamery za pomocą ostrych przedmiotów; nie należy ich także przecierać (niebezpieczeństwo porysowania).

W przypadku konieczności naprawy, urządzenie pomiarowe należy odesłać w pokrowcu (24).

178 | Čeština

Obsługa klienta oraz doradztwo dotyczące użytkowania

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.

Polska

Serwis Elektronarzędzi

Ul. Jutrzenki 102/104

02-230 Warszawa

Na www.serwisbosch.com znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.

Tel.: [phone]

Faks: 22 7154441

E-mail: [e-mail]

www.bosch-pt.pl

Utylizacja odpadów

Urządzenia pomiarowe, osprzęt i opakowanie należy doprowadzić do powtórnego przetworzenia zgodnie z przepisami ochrony środowiska.

Nie wolno wyrzucać urządzeń pomiarowych razem z odpadami z gospodarstwa domowego!

Tylko dla krajów UE:

Zgodnie z europejską dyrektywą 2012/19/UE niezdatne do użytku urządzenia pomiarowe, a zgodnie z europejską dyrektywą 2006/66/WE uszkodzone lub zużyte akumulatory/baterie, należy zbierać osobno i doprowadzić do ponownego przetworzenia zgodnie z przepisami ochrony środowiska.

Akumulatory/baterie:

Wbudowane akumulatory może wyjmować w celu utylizacji tylko i wyłącznie wykwalifikowany personel.

Otwieranie obudowy może spowodować uszkodzenie urządzenia pomiarowego.

Przed wyjęciem akumulatora należy się upewnić, że akumulator jest całkowicie wyładowany.

Przed wyjeciem akumulatora należy się upewnić, że akumulator jest całkowicie wyładowany. Usunąć tabliczkę znamionową, rozłożyć stopkę i wyłąć wszystkie śruby z tylnej części obudowy. Zdjąć obudowę, odłączyć wszystkie kable od płytki obwodu drukowanego i odkręcić śruby. Teraz można wyłąć płytkę. Pod nią widoczny jest akumulator. Odkręcić obydwie śruby i wyłąć akumulator celem przekazania go do dalszej utylizacji.

Także w przypadku całkowitego rozładowania w akumulatorze znajduje się tzw. 'pozostała pojemność', która może doprowadzić do zwarcia.

Zużytych akumulatorów/baterii nie należy wyrzucać do odpadów z gospodarstwa domowego, nie wolno ich też wrzucać do ognia ani do wody. Akumulatory/baterie należy zbierać i oddać do ponownego przetworzenia lub zlikwidować zgodnie z aktualnie obowiązującymi ustawowymi przepisami dotyczącymi ochrony środowiska, w razie możliwości po uprzednim ich rozładowaniu.

Čeština

Nie je spojenie Bluetooth®

Formatiranje pomnilnika

(4) Pliuso mygtukas [+] /parinktis j dešinę

(5) Mastelio keitimo mygtukas

(6) Kilpos prietaisui nešti jtvaras
