BRUGSANVISNING GLM 120 C Professional BOSCH

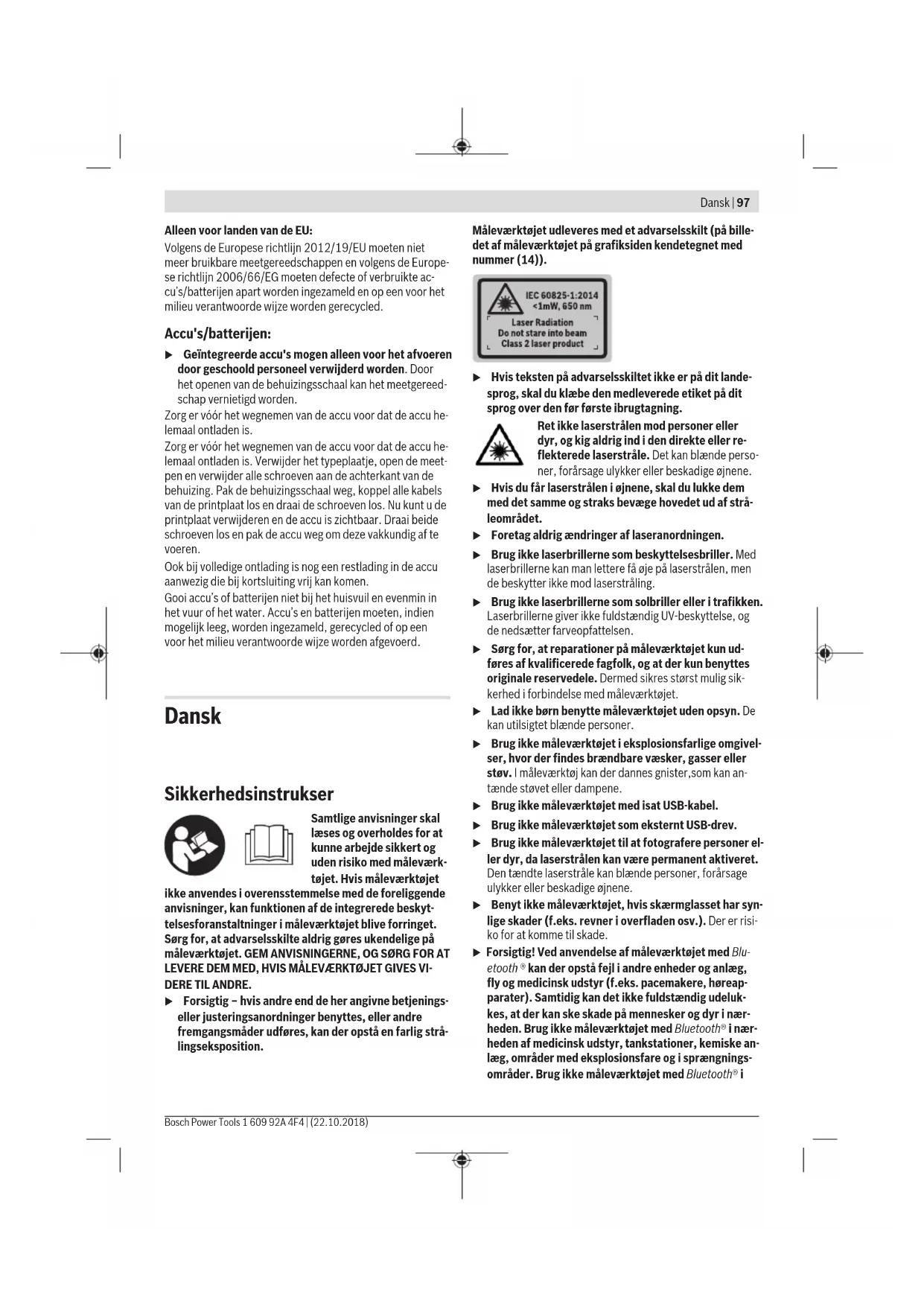

Sikkerhedsinstrukser

Samtlige anvisninger skal læses og overholdes for at kunne arbejde sikkert og uden risiko med måleværktøjet. Hvis måleværktøjet

ikke anvendes i overensstemmelse med de foreliggende anvisninger, kan funktionen af de integrerede beskyttelsesforanstaltninger i måleværktøjet blive forringet. Sørg for, at advarselsskilte aldrig gøres ukendelige på måleværktøjet. GEM ANVISNINGERNE, OG S∅RG FOR AT LEVERE DEM MED, HVIS MÅLEVÆRKT∅JET GIVES VIDERE TIL ANDRE.

Forsigtig – hvis andre end de her angivne betjeningseller justeringsanordninger benyttes, eller andre fremgangsmåder udføres, kan der opstå en farlig strålingseksposition.

Måleværktøjet udleveres med et advarselsskilt (på bille- det af måleværktøjet på grafiksiden kendetegnet med nummer (14)).

Hvis teksten på advarselsskiltet ikke er på dit landesprog, skal du klæbe den medleverede etiket på dit sprog over den før første ibrugtagning.

Ret ikke laserstrålen mod personer eller dyr, og kig aldrig ind i den direkte eller reflekterede laserstråle. Det kan blænde personer, forårsage ulykker eller beskadige øjnene.

Hvis du får laserstrålen i øjnene, skal du lukke dem med det samme og straks bevæge hovedet ud af stråleområdet.
▶ Foretag aldrig ændringer af laseranordningen.
Brug ikke laserbrillerne som beskyttelsesbriller. Med laserbrillerne kan man lettere få øje på laserstrålen, men de beskytter ikke mod laserstråling.
Brug ikke laserbrillerne som solbriller eller i trafikken. Laserbrillerne giver ikke fuldstændig UV-beskyttelse, og de nedsætter farveopfattelsen.
Sørg for, at reparationer på måleværktøjet kun udføres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig sikkerhed i forbindelse med måleværktøjet.
Lad ikke børn benytte måleværktøjet uden opsyn. De kan utilsigtet blænde personer.
Brug ikke måleværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. I måleværktøj kan der dannes gnister, som kan antænde støvet eller dampene.
▶ Brug ikke måleværktøjet med isat USB-kabel.
Brug ikke måleværktøjet som eksternt USB-drev.
Brug ikke måleværktøjet til at fotografere personer eller dyr, da laserstrålen kan være permanent aktiveret. Den tændte laserstråle kan blænde personer, forårsage ulykker eller beskadige øjnene.
Benyt ikke måleværktøjet, hvis skærmglasset har synlige skader (f.eks. revner i overfladen osv.). Der er risiko for at komme til skade.
Forsigtig! Ved anvendelse af måleværktøjet med Bluetooth® kan der opstå fejl i andre enheder og anlæg, fly og medicinsk udstyr (f.eks. pacemakere, høreapparater). Samtidig kan det ikke fuldstændig udelukkes, at der kan ske skade på mennesker og dyr i nærheden. Brug ikke måleværktøjet med Bluetooth® i nærheden af medicinsk udstyr, tankstationer, kemiske anlæg, områder med eksplosionsfare og i sprængningsområder. Brug ikke måleværktøjet med Bluetooth® i

98 | Dansk

fly. Undgå at bruge værktøjet i umiddelbar nærhed af kroppen i længere tid ad gangen.

Bluetooth-mærket og symbolerne (logoerne) er registrerede varemærker tilhørende Bluetooth SIG, Inc. Enhver brug af disse mærker/symboler, som Robert Bosch Power Tools GmbH foretager, sker per licens.

Sikkerhedsinstrukser for ladere

- Denne lader er ikke beregnet til at blive betjent af børn eller personer med begrænsede fysiske, sensoriske eller mentale evner eller manglende erfaring og viden. Denne lader må kun bruges af børn fra 8 år samt af personer med begrænsede fysiske, sensoriske eller mentale tilstand eller manglende erfaring og kendskab, hvis det sker under opsyn, eller de modtager anvisninger på sikker omgang med laderen og således forstår de farer, der er forbundet hermed. I modsats fald er der risiko for fejlbetjening og personskader.

- Hold børn under opsyn ved brug, rengøring og vedligeholdelse. Derved sikres det, at børn ikke bruger laderen som legetøj.

Laderen må ikke udsættes for regn eller fugt. Indning af vand i en lader øger risikoen for elektrisk stød.

▶ Oplad kun måleværktøjet med det medfølgende lade-aggregat.
▶ Hold laderen ren. Ved tilsmudsning er der fare for elektrisk stød.
- Kontrollér altid ledning og stik før anvendelse af laderen. Brug ikke laderen, hvis den er beskadiget. Åbn aldrig laderen på egen hånd, og sørg for, at reparationer kun udføres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Beskadigede ladere, ledninger og stik øger risikoen for elektrisk stød.
Brug ikke laderen på et letantændeligt underlag (f.eks. papir, tekstiler osv.) eller i brændbare omgivelser. Der er brandfare på grund af den opvarmning af laderen, der forekommer under ladning.

▶ Beskadiges akkuen eller bruges den forkert, kan der også sive dampe ud. Tilfør frisk luft og søg læge, hvis du føler dig utilpas. Dampene kan irritere luftvejene.

Klap venligst foldesiden med illustration af måleværktøjet ud, og lad denne side være foldet ud, mens du læser betjeningsvejledningen.

Beregnet anvendelse

Måleværktøjet er beregnet til måling af distancer, længder, højder, afstande og hældninger samt til beregning af arealer og voluminer.

Måleværktøjet kan bruges både indendørs og udendørs.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationen af måleværktøjet på illustrationssiden.

(4) Plustast [+] / valg til højre

(5) Zoom-tast

(17) 1/4"-stativgevind

(18) Udgang laserstråling

(19) Kamera

(20) Modtagelinse

(21) Bærerem

(22) Micro-USB-kabel

(23) Lader ^4

A) Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.

Visningselementer

(a) Resultatlinje
(b) Målvisning (trådkors)
(c) Visning hældningsvinkel
(d) Dato/klokkeslæt
(e) Referenceplan for måling
(f) Forbindelsesstatus

Bluetooth® ikke aktiveret

Bluetooth® aktiveret, forbindelse oprettet

(g) Akku-ladetilstandsindikator
(h) Måleværdilinjer
(i) Indstillinger (softtast)
(j) Valgt målefunktion
(k) Intern hukommelse (softtast)
(I) Integreret hjælpefunktion (softtast)
(m) Tilbage (softtast)
(n) Startskæmbillede (softtast)
(o) Udstyrsindstillinger

Tekniske data

Digital laserafstandsmåler GLM 120 C

Varenummer	3 601 K72 F..
Måleområde (typisk) 0,08–120 m	A)
Måleområde (typisk ugunstige betingelser)	0,08–60 m^B)
Målenøjagtighed (typisk) ± 1,5 mm	A)
Målepræcision (typisk ugunstige betingelser)	± 3,0 mm^B)
Mindste visningsenhed 0,5 mm

Indirekte afstandsmåling og libelle

Måleområde 0°–360° (4x90°)
Hældningsmåling
Måleområde 0°–360° (4x90°)
Målenøjagtighed (typisk) ±0,2°	C)D)E)
Mindste visningsenhed 0,1°

Generelt

Driftstemperatur -10 °C ...+45°C
Opbevaringstemperatur -20 °C ... +70 °C
Tilladt ladetemperaturområde	+5 °C...+40 °C
Relativ luftfugtighed maks. 90 %
Maks. anvendelseshøjde over referencehøjde	2000 m
Tilsmudsningsgrad i over-ensstemmelse med IEC 61010-1	2 ^G)

Digital laserafstandsmåler GLM 120 C

Laserklasse 2
Lasertype 650 nm, < 1 mW
Diameter laserstråle (ved 25 °C) ca.
- på 10 m afstand 9 mm
- på 100 m afstand 90 mm
Frakoblingsautomatik efter ca.
- Laser 20 s
- Måleværktøj (uden må-ling)	5 min ^H)
Vægt svarer til EPTA-Proce-dure 01:2014	0,21 kg
Mål	142 (176) x 64 x 28 mm
Kapslingsklasse	IP 54 (støv- og stænkvands-beskyttet)

Dataoverførsel

Bluetooth®	Bluetooth® (4.2 low-ener-gy)1
Driftsfrekvensbånd	2402 - 2480 MHz
Maks. sendeeffekt	8 mW
Micro-USB-kabel	USB 2.0
- Ladespænding	5,0 V ...
- Ladestrøm	1000 mA
Akku	Li-ion
Nominel spænding	3,6 V
Kapacitet	3120 mAh
Antal akkuceller	1

Ladeaggregat

Varenummer	2 609 120 7..
Ladetid	Ca. 5,5 h ^D
Akku-ladespænding	5,0 V
Ladestrøm	1000 mA

100 | Dansk

Digital laserafstandsmåler GLM 120 C

Beskyttelsesklasse / II

A) Ved måling fra forkanten af måleværktøjet, gælder for høj reflek- sionsevne fra målet (f.eks. en hvidmalet væg), svag baggrunds- belysning og en driftstemperatur på 25 °C. Der skal desuden på- regnes en afvigelse på ± 0,05 mm/m.
B) Ved måling fra forkanten af måleværktøjet, gælder for høj refleksionsevne fra målet (f.eks. en hvidmalet væg) og kraftig baggrundsbelysning. Der skal desuden påregnes en afvigelse på ± 0,15 mm/m.
C) Efter kalibrering ved 0° og 90°. Ekstra stigningsfejl på maks. ±0,01°/grad op til 45°. Målenøjagtigheden gælder for de tre retninger ved kalibrering af hældningsmålingen, se figur H
D) Ved 25 °C driftstemperatur. Ladetid med 1 A-USB-lader. Hurtigere opladning med slukket måleværktøj.
E) Som referenceplan for hældningsmålingen benyttes måleværktøjets venstre side.
F) I funktionen konstant måling er den maks. driftstemperatur +40 °C.
G) kun ikke-ledende tilsmudsning, idet der dog lejlighedsvis må for- ventes ledningsevne forårsaget af tildugning
H) Den automatiske frakoblingstid kan indstilles (2, 5, 10 minutter eller aldrig).
1) Ved Bluetooth®-Low-Energy-udstyr kan der muligvis ikke oprettes forbindelse, afhængigt af model og operativsystem. Bluetooth®-udstyr skal understøtte GATT-profilen.
En lang akku-driftstid opnås med energibesparende foranstaltninger, f.eks. deaktivering af Bluetooth®-funktionen, när den ikke behøves, reduktion af displayets lysstyrke osv.
Serienummeret (15) på typeskiltet bruges til entydig identifikation af måleværktøjet.

Brug kun de ladeaggregater, der fremgår af de tekniske data. Kun disse ladeaggregater er afstemt i forhold til den Li-ion-akku, der bruges på dit måleværktøj.
Anvendelse af ladere fra andre producenter kan medføre defekter på måleværktøjet; også en højere spænding (f.eks. 12 V) fra en billader er uegnet til at oplade dette måleværktøj. Overholdes dette ikke, bortfalder garantien.

- Kontroller netspændingen! Strømkildens spænding skal stemme overens med angivelserne på laderens typeskilt.

Bemærk: Akkuen leveres delvist opladet. For at få fuldt udbytte af akkuen bør du oplade akkuen helt, før du bruger den første gang.

Bemærk: Mikro-USB-stikket (16) til tilslutning af mikro-USB-kablet (22) sidder under afdækningen til målenålen (8). Du åbner afdækningen ved at trykke på udløserknappen (7).

Li-ion-akkuen kan oplades til enhver tid, uden at levetiden forkortes. En afbrydelse af opladningen beskadiger ikke akkuen.

Hvis det nederste segment på akku-ladetilstandsindikatoren (g) blinker, kan der kun foretages nogle få målinger. Oplad akkuen.

Hvis rammen omkring segmenterne på akku-ladetilstandsindikatoren (g) blinker, kan der ikke længere foretages må-

linger. Måleværktøjet kan kun bruges i kort tid endnu (f.eks. til at kontrollere indtastninger i måleværdilisten). Oplad akkuen.

Tilslut måleværktøjet vha. det medfølgende mikro-USB-kabel (22) til laderen (23). Sæt laderen (23) i stikkontakten. Opladningen begynder.

Akku-ladetilstandsindikatoren (g) viser status for opladningen. Under opladningen blinker segmenterne efter hinanden. Hvis alle segmenter på akku-ladetilstandsindikatoren (g) vises, er akkuen helt opladet.

Hvis laderen ikke skal bruges i længere tid, skal stikket tages ud af stikkontakten.

Desuden kan akkuen også oplades i en USB-port. Tilslut i den forbindelse måleværktøjet til en USB-port med mikro-USB-kablet. I USB-drift (opladning, dataoverførsel) kan der forekomme en betydelig længere ladetid.

Måleværktøjet kan ikke bruges separat under opladningen. Bluetooth® deaktiveres under opladning. Eksisterende forbindelse med andre enheder afbrydes. Eventuelle data kan i den forbindelse gå tabt.

Henvisninger for optimal håndtering af akkuen i måleværktøjet

Opbevar kun måleværktøjet i det tilladte temperaturområde, (se "Tekniske data", Side 99). Lad for eksempel ikke måleværktøjet ligge i bilen om sommeren.

Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuerne er slidt op og skal udskiftes af Bosch-kundeservice.

Læs og overhold henvisningerne mht. bortskaffelse.

Brug

Ibrugtagning

Lad ikke det tændte måleværktøj være uden opsyn, og sluk måleværktøjet efter brug. Andre personer kan blive blændet af laserstrålen.
▶ Beskyt måleværktøjet mod fugt og direkte sollys.
Udsæt ikke måleværktøjet for ekstreme temperaturer eller temperatursvingninger. Lad det f.eks. ikke ligge i længere tid i bilen. Ved større temperatursvingninger skal måleværktøjets temperatur tilpasse sig, før det tages i brug. Ved ekstreme temperaturer eller temperatursvingninger kan måleværktøjets præcision påvirkes.
Undgå, at måleværktøjet udsættes for kraftige stød eller tabes. Hvis måleværktøjet har været udsat for kraftig ydre påvirkning, skal du foretage en nøjagtighedskontrol af det, før du fortsætter arbejdet Nøjagtighedskontrol af måleværktøjet.
Måleværktøjet er udstyret med et trådløst interface. Der kan være lokale driftsbegrænsninger i f.eks. fly eller på sygehuse.

Tænd/sluk

Sørg under arbejdet for, at modtagelinsen (20), udgangen med laserstråling (18) og kameraet (19) ikke lukkes eller tildækkes, da korrekte målinger ellers ikke er mulige.

• Måleværktøjet og laseren tændes ved at trykke kort på den forreste måletast eller måletasten på siden (2) [▲]
• For at tænde måleværktøjet uden laser trykke kort på ta-sten Tænd/Sluk/Slet (9) [∅.
  ▶ Ret ikke laserstrålen mod personer eller dyr og ret ikke blikket ind i laserstrålen, heller ikke fra stor afstand.

For at slukke laseren trykker du kort på tasten Tænd/Sluk/Slet (9) [∅].

For at slukke kameraet trykker du på kamera-tasten (10).

For at slukke måleværktøjet holder du tasten Tænd/Sluk/Slet (9) [∅ trykket ind.

Når måleværktøjet slukkes, bevares de værdier og grundindstillinger, som findes i hukommelsen.

Kamera

Når måleværktøjet tændes, er kameraet (19) automatisk tændt. For at slukke trykker du på kamera-tasten (10).

Ved større afstande (ca. > 5 m) vises desuden en målmarkering for at markere målepunktet.

Optimering af laserpunktets synlighed

Ved brug af måleværktøjet, især udendørs og i sollys, men også ved store afstande indendørs kan det ske, at laserpunktet ikke er synligt. Laserpunktets/målets synlighed kan, ud over ved at tænde kameraet, også forbedres på følgende måde:

• Indstilling af displayets lysstyrke (udstyrsindstillinger)
• Brug af zoom med tasten (5).

Måleprocedure

Når måleværktøjet er tændt, er funktionen Længdemåling aktiveret. For at skifte til en anden målefunktion skal du trykke på tasten (13) [Func]. Vælg den ønskede målefunktion med tasten (4) [+] eller tasten (11) [-] fra (se "Målefunktioner", Side 102). Aktivér målefunktionen med tasten (13) [Func] eller med måletasten (2) [▲].

Efter at måleværktøjet er tændt, er bagkanten af måleværktøjet valgt som referenceniveau for målingen. For skift af referenceplan, (se "Valg af referenceplan (se billede A)", Side 101). Anbring måleværktøjet på det ønskede startpunkt for målingen (f.eks. en væg).

Bemærk: Hvis måleværktøjet er tændt med tasten Tænd/Sluk/Slet (9) [∅, skal du trykke kort på måletasten (2) [ ]▲ for at aktivere laseren.

Tryk kort på måletasten (2) [▲] for at udløse målingen. Derefter slukkes laserstrålen. Gentag denne procedure for at foretage endnu en måling.

Når laserstrålen er tændt permanent og i funktionen konstant måling begynder målingen allerede efter første tryk på måletasten (2)[▲]

▶ Ret ikke laserstrålen mod personer eller dyr og ret ikke blikket ind i laserstrålen, heller ikke fra stor afstand.

Bemærk: Måleværdien vises typisk i løbet af 0,5 s og senest efter ca. 4 s. Målingens varighed afhænger af afstanden, lys-

forholdene og målfladens refleksionsegenskaber. Når målingen er afsluttet, slukkes laserstrålen automatisk. Den tændte permanente laserstråle slukkes ikke efter målingen (se "Permanent laserstråle", Side 101).

Valg af referenceplan (se billede A)

Til målingen kan du vælge blandt fire forskellige referenceplan:

• bagkanten af måleværktøjet (f.eks. ved anbringelse mod vægge),
• spidsen på den 180° udklappede målenål (8) (f.eks. til målinger fra hjørner),
• forkanten af måleværktøjet (f.eks. ved måling fra en bordkant),
  – midten af gevindet (17) (f.eks. til målinger med stativ) Ud- og indklapning af målenålen (8) med 180° registreres automatisk, og det passende referenceplan foreslås. Bekræft indstillingen med måletasten (2) [▲]

Vælg indstillingerne af måleværktøjet med softtasten (3)

[ ] Vælg referenceplan med tasten (4) [+] eller ta- sten (11) [-], og bekræft det med tasten (13) [Func].

Hver gang der tændes for måleværktøjet, er måleværktøjets bagkant automatisk forindstillet som referenceplan.

Permanent laserstråle

Du kan efter behov omstille måleværktøjet til permanent laserstråle. Vælg i så fald indstillingerne af måleværktøjet med softtasten (3) [Vælg den permanente laserstråle med tasten (4) (+) eller tasten (11) [-], og bekræft med tasten (13) [Func].

▶ Ret ikke laserstrålen mod personer eller dyr og ret ikke blikket ind i laserstrålen, heller ikke fra stor afstand.

Laserstrålen forbliver også tændt i denne indstilling mellem målingerne, og for at måle er det kun nødvendigt at trykke kort én gang på måletasten (2)[▲]

Den permanente laserstråle slukkes igen i indstillingerne eller automatisk, när måleværktøjet slukkes.

Vælg den ønskede indstilling med tasten (4) [+] eller ta- sten (11) [-], og bekræft med tasten (13) [Func]. Vælg den ønskede indstilling.

Timerfunktionen hjælper f.eks. ved måling på vanskeligt tilgængelige steder, eller hvis det skal forhindres, at måleværktøjet bevæger sig under målingen.

Vælg timerfunktionen i indstillingerne. Vælg det ønskede tidsrum fra udløsning til måling, og bekræft med måletasten (2) [æller tasten (13) [Func].

Tryk derefter på måletasten (2) [▲ for at tænde laserstrålen og sigte mod målpunktet. Tryk igen på måletasten (2) [▲] for at udløse målingen. Målingen sker efter det valgte tidsrum. Måleværdien vises i resultatlinjen (a).

Konstant måling samt minimum-/maksimummåling er ikke mulig med indstillet timerfunktion.

Timeren forbliver indstillet, indtil måleværktøjet slukkes, eller indtil timeren slukkes i menuen "Indstillinger".

Menuen "Udstyrsindstillinger"

Vælg menuen "Udstyrsindstillinger" i menuen "Indstillinger". Vælg den ønskede udstyrsindstilling med tasten (4) [+] eller tasten (11) [-], og bekræft med tasten (13) [Func]. Vælg den ønskede udstyrsindstilling.

Du forlader menuen "Maskinindstillinger" (0) ved at trykke på tasten Tænd/Sluk/Slet (9) eller på softtasten (12)

Udstyrsindstillinger

图

	Sprog
	Klokkeslæt og dato
ft/m	Måleenhed
	Vinkelenhed
	TrackMyTools
i	Informationer
	Lydsignaler
	Sluk-tid
	Dæmper
	Lysstyrke
	Displayjustering

Indstilling af sprog

Vælg "Sprog" i udstyrsindstillingerne. Indstil det ønskede sprog, og bekræft med tasten (13) [Func].

Indstilling af dato og klokkeslæt

Vælg "Klokkeslæt/dato" i udstyrsindstillingerne. Indstil dato og klokkeslæt ud fra anvisningerne på displayet, og bekræft med softtasten (12) [ ]

Skift af måleenhed

Vælg "Måleenhed" i udstyrsindstillingerne. Grundindstillingen er måleenheden "m" (meter).

Indstil den ønskede måleenhed, og bekræft med tasten (13) [Func].

Menupunktet forlades ved at trykke på tasten Tænd/Sluk/Slet (9) [øller på softtasten (3) [ ] after at du har slukket måleværktøjet, bevares den valgte udstyrsindstilling.

Skift af vinkelenhed

Vælg "Vinkelenhed" i udstyrsindstillingerne. Grundindstillingen er vinkelenheden "" (grader).

Indstil den ønskede vinkelenhed, og bekræft med tasten (13) [Func].

Menupunktet forlades ved at trykke på tasten Tænd/Sluk/Slet (9) [∅eller på softtasten (3) [ ] after at du har slukket måleværktøjet, bevares den valgte udstyrsindstilling.

TrackMyTools

Vælg "TrackMyTools" i udstyrsindstillingerne. Bekræft indstillingen med tasten (13) [Func].

Aktivering er nødvendig første gang. Dataoverførsel er kun mulig med den passende app eller det passende pc-program.

TrackMyTools kan altid deaktiveres igen.

Displaybelysning

Vælg "Dæmper" i udstyrsindstillingerne.

Displaybelysningen er aktiveret permanent. Hvis der ikke trykkes på nogen taster, dæmpes displaybelysningen efter ca. 30 sekunder for at skåne akkuen.

Tiden, indtil dæmpningen startes, kan indstilles (udstyr-sindstillinger).

Displayets lysstyrke kan tilpasses til de omgivende forhold i flere trin (udstyrsindstillinger).

Målefunktioner

Bemærk: Integreret hjælpefunktion

I måleværktøjet er der til hver målefunktion lagret en hjælp som animation. Vælg i den forbindelse tasten (13) [Func], tasterne (4) [+] eller (11) [-] og derefter softtasten (3) [■]. Animationen viser dig den detaljerede fremgangsmåde til den valgte målefunktion.

Animationen kan til enhver tid standses med (3)[•] og startes igen. Du kan rulle frem og tilbage med tasterne (4) [+] og (11) [-].

Længdemåling

Vælg længdemålingen

Tryk kort på måletasten (2) [▲for at tænde laserstrålen.

Tryk kort måletasten (2) [▲for at måle. Måleværdien vises nederst på displayet.

Gentag de ovennævnte trin for hver ny måling. Den sidste måleværdi står nederst på displayet, den næstsidste ovenover osv.

Konstant måling

Ved den konstante måling kan måleværktøjet bevæges relativt i forhold til målet. Måleværdien aktualiseres ca. hver 0,5 sek. Du kan f.eks. fjerne dig indtil en bestemt afstand fra en væg, samtidig med at den aktuelle afstand hele tiden kan aflæses.

Vælg konstant måling

Tryk kort på måletasten (2) [▲for at tænde laserstrålen.

Bevæg måleværktøjet, til den ønskede afstand vises nederst på displayet.

Med et kort tryk på måletasten (2) [▲afbryder du den konstante måling. Den aktuelle måleværdi vises nederst på displayet. Den maksimale og den minimale måleværdi står ovenover. Ved at trykke på måletasten (2) [▲igen startes den konstante måling på ny.

Mål derefter bredde og længde efter hinanden som ved en længdemåling. Laserstrålen forbliver tændt mellem de to målinger. Den strækning, som skal måles, blinker i visningen for arealmåling (se visningselement (j)).

Når den anden måling er afsluttet, beregnes og vises arealet automatisk. Slutresultatet står nederst på displayet, og de enkelte måleværdier ovenover.

Volumenmåling

Vælg volumenmåling.

Mål derefter bredde, længde og dybde efter hinanden lige- som ved en længdemåling. Laserstrålen forbliver tændt mel- lem de tre målinger. Den strækning, som skal måles, blinker i visningen for volumenmåling (se visningselement (j)).

Den første måleværdi vises øverst på displayet.

Når den tredje måling er afsluttet, beregnes og vises voluminet automatisk. Slutresultatet står nederst på displayet, og de enkelte måleværdier ovenover.

Indirekte afstandsmåling

Vælg den indirekte afstandsmåling 4 Der er fire målefunktioner til rådighed for indirekte afstandsmåling, hvormed forskellige strækninger kan findes.

Den indirekte afstandsmåling benyttes til at bestemme afstande, der ikke kan måles direkte, fordi en forhindring er i vejen for strålegangen, eller der ikke er en målflade, der kan bruges som reflektor. Denne målemetode kan kun benyttes i lodret retning. Enhver afvigelse i vandret retning fører til målefejl.

Bemærk: Den indirekte afstandsmåling er altid mere upræcis end den direkte afstandsmåling. Målefejl kan være større end ved direkte afstandsmåling afhængigt af anvendelsesbetingelserne. For at øge målepræcisionen anbefaler vi at bruge et stativ (tilbehør). Laserstrålen forbliver tændt mellem enkeltmålingerne

a) Indirekte højdemåling (se billede B)

Vælg den indirekte højdemåling

Sørg for, at måleværktøjet er i samme højde som det nederste målepunkt. Vip så måleværktøjet omkring referenceplanet, og mål strækningen "1" (vist som en rød linje på displayet) som ved en længdemåling.

Når den sidste måling er afsluttet, vises resultatet for den ønskede strækning "X" i resultatlinjen (a). Måleværdierne for strækningen "1" og vinklen "ø" står i måleværdilinjerne (h).

b) Dobbelt indirekte højdemåling (se

billede C)

Måleværktøjet kan måle alle strækninger, der ligger i måleværktøjets vertikale plan. Vælg den dobbelte indirekte højdemåling. Mål som ved en længdemåling strækningerne "1" og "2" i denne rækkefølge.

Når den sidste måling er afsluttet, vises resultatet for den ønskede strækning "X" i resultatlinjen (a). Måleværdierne for strækningerne "1", "2" og vinklen "ø" står i måleværdilinjerne (h).

Sørg for, at referenceplanet for målingen (f.eks. bagkant af måleværktøjet) er på præcis samme sted ved alle enkeltmålinger inden for en måleproces.

c) Indirekte længdemåling (se billede D)

Vælg den indirekte længdemåling

Sørg for, at måleværktøjet er i samme højde som det søgte målepunkt. Vip så måleværktøjet omkring referenceplanet, og mål strækningen "1" som ved en længdemåling.

Når den sidste måling er afsluttet, vises resultatet for den ønskede strækning "X" i resultatlinjen (a). Måleværdierne for strækningen "1" og vinklen "ø" står i måleværdilinjerne (h).

Trapezmåling kan f.eks. bruges til at finde længden på et tagfald.

Vælg trapezmåling

Mål som ved en længdemåling strækningerne "1", "2" og "3" i denne rækkefølge. Sørg for, at målingen af strækningen "3" begynder nøjagtigt ved slutpunktet af strækningen "1", og at der er en ret vinkel mellem strækningerne "1" og "2" samt mellem "1" og "3".

Efter afslutning af den sidste måling vises resultatet for den ønskede strækning "X" i resultatlinjen (a). De enkelte måleværdier står i måleværdilinjerne (h).

104 | Dansk

Vægarealmåling (se billede F)

Vægarealmålingen benyttes til at bestemme summen af flere enkeltflader med en fælles højde. I det illustrerede eksempel skal man finde det samlede areal af flere vægge, der har samme rumhøjde H, men forskellige længder L.

Vælg vægarealmåling

Mål rumhøjden H som ved en længdemåling. Måleværdien vises i den øverste måleværdilinje. Laseren forbliver tændt.

Mål derefter længden L _1 af den første væg. Arealet beregnes automatisk og vises i resultatlinjen (a). Den sidste længdemåleværdi står i den nederste måleværdilinje (h). Laseren forbliver tændt.

Mål nu længden L₂ af den anden væg. Enkelt-

måleværdien, der vises i måleværdilinjen (h), lægges til længden L. Summen af de to længder (vist i den midterste måleværdilinje (h)) multipliceres med den gemte højde H. Den samlede arealværdi vises i resultatlinjen (a).

Du kan måle et vilkårligt antal yderligere længder L _x der automatisk adderes og multipliceres med højden H. Det er en forudsætning for en korrekt arealberegning, at den første målte længde (i eksemplet rumhøjden H) er identisk for alle delflader.

Afsætningsfunktion (se billede G)

Afsætningsfunktionen måler en defineret længde (strækning) gentaget. Disse længder kan overføres til en overflade, f.eks. for at muliggøre opskæring af et emne i lige lange stykker eller lave indvendige vægge i elementbyggeri. Den indstillelige minimale længde er 0,1 m, den maksimale længde er 50 m.

Bemærk: I afsætningsfunktionen vises afstanden til markeringen på displayet. Referencen er ikke måleværktøjets kant.

Vælg afsætningsfunktion].

Indstil den ønskede længde med tasten (4) [+] eller ta- sten (11) [-].

Start afsætningsfunktionen ved at trykke på måletasten (2) [▲ og gå langsomt væk fra startpunktet.

Måleværktøjet måler kontinuerligt afstanden til startpunktet. Den definerede længde og den aktuelle måleværdi vises da samtidigt. Den nederste og den øverste pil viser den mindste afstand til hhv. den kommende og den sidste markering.

Bemærk: Ved kontinuerlig måling kan du ved at trykke og holde måletasten (2) [▲] også fastlægge en målt værdi som defineret længde.

Den venstre faktor angiver, hvor ofte den definerede længde er nået hidtil. De grønne pile i siden af displayet angiver, hvornår en længde er nået med henblik på markering.

Røde pile og rød tekst viser den faktiske værdi,

når referenceværdien ligger uden for displayet.

Hældningsmåling/digitalt vaterpas

Vælg hældningsmåling/digitalt vaterpas

Måleværktøjet skifter automatisk om mellem to tilstande.

Det digitale vaterpas benyttes til at kontrollere et objekts vandrette eller lodrette positionering (f.eks. vaskemaskine, køleskab).

Når hældningen overskrider 3°, lyser kuglen i displayet rødt.

Måleværktøjets underside fungerer som referenceplan for det digitale vaterpas.

Hældningsmålingen benyttes til at måle en stigning eller hældning (f.eks. på trapper, ge- lændere, ved tilpasning af møbler, ved lægning af rør osv.).

Som referenceplan for hældningsmålingen benyttes måleværktøjets venstre side. Hvis

visningen blinker under måleprocessen, er måleværktøjet vippet for meget til siden.

Værdien hhv. slutresultatet af hver afsluttet måling gemmes automatisk.

Tip: Når kameraet er tændt, gemmes fotoet automatisk sammen med måleresultatet. Følgende informationer er trykt på fotoet:

• Måleresultat
• Enkelte målinger (nødvendige for at finde måleresultatet)
• Den anvendte målefunktion
• Reference

- Hældningsvinkel (kun med tændt vaterpas).

Hvis fotoet skal bruges til dokumentationsformål og overføres via mikro-USB-kabel, anbefaler vi, at zoom ikke aktiveres.

Hvis måleværktøjet er tilsluttet til en slutenhed via mikro-USB-kabel, oprettes der også en csv-fil med alle gemte måleværdier.

Visning af hukommelsesværdier

Der kan åbnes maksimalt 50 værdier (måleværdier eller fotos med måleværdier).

Vælg hukommelsesfunktionen med softtasten (12)[ ]

∅verst på displayet vises hukommelsesværdiens nummer og nederst den tilhørende hukommelsesværdi samt den tilhørende målefunktion

Tryk på tasten (4) [+] for at bladre fremad igennem de gemte værdier.

Tryk på tasten (11) [-] for at bladre baglæns

igennem de gemte værdier.

Hvis der ikke er nogen værdier i hukommelsen, vises der ne- derst på displayet "0.000" og øverst "0".

Den ældste værdi er på position 1 i hukommelsen og den nyeste værdi på position 50 (når der er 50 hukommelsesværdier til rådighed). Når der lagres endnu en værdi, slettes den ældste værdi altid i hukommelsen.

Sletning af hukommelse

Du åbner hukommelsen ved at trykke på softtasten (12) [■]. Du sletter hukommelsens indhold ved derefter at trykke så mange gange som ønsket på softtasten (3)[■] Du kan og-

så slette alle værdier, som findes i hukommelsen, ved at bruge funktionen "tra menuen "Indstillinger". Bekræft derefter med softtasten (12) [ ]

Formatering af hukommelse

USB-hukommelsen kan formateres igen (f.eks. hvis der er problemer med hukommelsen). For at gøre dette vælger du funktionen "tra menuen Indstillinger og bekræfter med softtasten (12)[V]ved formatering slettes alle data, som findes i hukommelsen. USB-hukommelsen må ikke formateres vha. andet udstyr (f.eks. en ekstern pc).

Værdier adderes/subtraheres

Måleværdier og slutresultater kan adderes og subtraheres.

Værdier adderes

Følgende eksempel beskriver addition af arealer: Bestem et areal iht. afsnittet "Arealmåling" (se "Arealmåling", Side 103).

Tryk på tasten (4) [+]. Det beregnede areal og symbolet "+" vises. Tryk på måletasten (2) [▲] for at starte en ny arealmåling. Bestem arealet iht. afsnittet "Arealmåling" (se "Arealmåling", Side 103). Så snart den anden måling er afsluttet, vises resultatet af den anden areal-

måling forneden i displayet. Tryk igen på måletasten (2) [▲] for at få vist slutresultatet.

Bemærk: Ved en længdemåling vises slutresultatet straks.

Værdier subtraheres

Du subtraherer værdier ved at trykke på tasten (11) [-]. Den videre fremgangsmåde er den samme som ved "Værdier adderes".

Sletning af måleværdier

Ved at trykke kort på tasten Tænd/Sluk/Slet (9) [ð kan du slette den senest bestemte måleværdi i alle målefunktioner.

Bluetooth®-interface

Måleværktøjet er udstyret med et Bluetooth®-modul, der med trådløs teknik muliggør dataoverførsel til bestemte mobile enheder med Bluetooth®-interface (f.eks. smartphone, tablet).

Oplysninger om nødvendige systemkrav for en Bluetooth®-forbindelse finder du på Bosch-hjemmesiden under www.bosch-pt.com

▶ Du finder flere oplysninger på Bosch-produktsiden.

Ved dataoverførsel ved hjælp af Bluetooth® kan der opstå tidsforsinkelser mellem den mobile enhed og måleværktøjet. Det kan skyldes afstanden mellem de to enheder eller måleobjektet selv.

Aktivering af Bluetooth®-interface for dataoverførsel til en mobil enhed

Du aktiverer Bluetooth®-interfacet i indstillingerne. Du aktiverer Bluetooth®-signalet ved at trykke på tasten (4) [+].

Sørg for, at Bluetooth®-interfacet på din mobile enhed er aktiveret.

Til udvidelse af den mobile enheds funktionsomfang og forenkling af databehandlingen fås den specielle Bosch-applikation (app) "Measuring Master". Dem kan du downloade i den relevante store afhængigt af enheden.

Når du har startet Bosch-applikationen oprettes der forbindelse mellem den mobile enhed og måleværktøjet. Hvis der findes flere aktive måleværktøjer, skal du ved hjælp af serienummeret vælge det, der passer. Du finder serienummeret (15) på dit måleværktøjs typeskilt.

Forbindelsesstatus og den aktive forbindelse (f) vises på måleværktøjets display (1).

Deaktivering af Bluetooth®-interface

Du deaktiverer Bluetooth®-forbindelsen i indstillingerne. For at deaktivere Bluetooth®-signalet skal du trykke på tasten (11) [-] eller slukke måleværktøjet.

USB-interface

Via måleværktøjets mikro-USB-tilslutning kan der foretages dataoverførsel til bestemte enheder med USB-interface (f.eks. computer, notebook).

Forbind måleværktøjet med en pc eller notebook via mikro-USB-kablet. Operativsystemet på din computer eller notebook registrerer automatisk måleværktøjet som drev.

Bemærk: Så snart måleværktøjet er forbundet med en pc eller notebook via mikro-USB-kablet, oplades lithium-ion-akkuen. Ladetiden varierer med ladestrømmen.

Arbejdsvejledning

▶ Du finder flere oplysninger på Bosch-produktsiden.
Måleværktøjet er udstyret med et trådløst interface. Der kan være lokale driftsbegrænsninger i f.eks. fly eller på sygehuse.

Generelle oplysninger

Modtagelinsen (20), laserstrålingens udgang (18) og kameraet (19) må ikke være tildækket ved måling.

Måleværktøjet må ikke bevæges, mens der måles. Anbring derfor så vidt muligt måleværktøjet på en fast anlægsflade eller et fast underlag.

Måleområdet afhænger af lysforholdene og målfladens refleksionsegenskaber. Anvend det integrerede kamera (19), laserbrillerne (26) (tilbehør) og lasermåltavlen (25) (tilbehør) for at sikre en bedre synlighed af laserstrålen i kraftig belysning, eller sørg for at skyggelægge målfladen.

På grund af fysiske virkninger kan det ikke udelukkes, at der ved måling på forskellige overflader sker fejlmålinger. Hertil hører:

106 | Dansk

• transparente overflader (f.eks. glas, vand),
• spejlende overflader (f.eks. poleret metal, glas),
• porøse overflader (f.eks. isoleringsmaterialer)
• strukturerede overflader (f.eks. rå puds. natursten).

Brug om nødvendigt lasermåltavlen (25) (tilbehør) på disse overflader.

Fejlmålinger er desuden mulige, när der sigtes skråt mod målflader.

Desuden kan luftlag med forskellige temperaturer eller indirekte modtagne refleksioner påvirke måleværdien.

Nøjagtighedskontrol og kalibrering af hældningsmålingen (se billede H)

Kontrollér hældningsmålingens nøjagtighed regelmæssigt. Dette sker ved hjælp af en omslagsmåling. Læg i den forbindelse måleværktøjet på et bord, og mål hældningen. Drej måleværktøjet 180°, og mål hældningen igen. Forskellen på den viste værdi må være maks. 0,3°.

Ved større afvigelser skal måleværktøjet kalibreres igen. Det gør du ved at vælge CHMndstillingerne. Følg anvisningerne på displayet.

Efter kraftige temperaturudsving og stød anbefaler vi, at der foretages en kontrol af præcision og eventuelt en kalibrering af måleværktøjet. Efter et temperaturudsving skal måleværktøjets temperatur afpasses, før kalibreringen gennemføres.

Nøjagtighedskontrol af afstandsmålingen

Du kan kontrollere måleværktøjets præcision på følgende måde:

- Vælg en konstant måleafstand på ca. 3 til 10 m længde, og hvis længde du kender med sikkerhed (f.eks. rumbredde, døråbning). Målingen skal gennemføres under gunstige forhold, dvs. målestrækningen skal befinde sig inden døre med en svag baggrundsbelysning, og målfladen skal være glat og godt reflekterende (f.eks. en hvidmalet væg).

- Mål strækningen 10 gange efter hinanden.

Enkeltmålingernes afvigelse fra middelværdien må maksimalt være ±2 mm på hele målestrækningen under gunstige forhold. Registrer målingerne, så du kan sammenligne præcisionen på et senere tidspunkt.

Nøjagtighedskontrol og kalibrering af målvisningen (trådkors)

Kontrollér regelmæssigt nøjagtigheden i laserens og målvisningens indstilling.

• Vælg en lys, så vidt muligt svagt belyst flade (f.eks. en hvid væg) i en afstand på min. 5 m som mål.
• Kontrollér, om laserpunktet ligger inden for målvisningen i displayet.

Hvis laserpunktet ikke ligger inden for målvisningen, skal du kalibrere målvisningen igen.

Det gør du ved at vælgeindstillingerne. Følg anvisningerne på displayet.

Arbejde med stativ (tilbehør)

Det er især nødvendigt at bruge et stativ ved store afstande. Sæt måleværktøjet med 1/4"-gevind (17) på stativets (27) eller et gængs fotostativs hurtigskifteplade. Skru det fast med hurtigskiftepladens låseskrue.

Indstil referenceplanet for måling med stativ i indstillingerne (referenceplan stativ).

Fejl – årsager og afhjælpning

Årsag Afhjælpning

Måleværktøjet er uden for driftstemperaturen på -10 til har nået driftstemperaturen. +45 °C (i funktionen Kon-stant måling til +40 °C).

Vent, indtil måleværktøjet

Visning "ERROR" i displayet

Addition/subtraktion af måleværdier med forskellige måleenheder	Adder/subtraher kun måleværdier med de samme måleenheder.
Vinkel mellem laserstråle og mål er for spids.	Forstør vinkel mellem laserstråle og mål.
Målflade reflekterer for kraftigt (f.eks. spejl) eller for svagt (f.eks. sort stof), eller omgivelseslys er for stærkt.	Anvendelse af lasermåltavle (25) (tilbehør)
Udgang laserstråling (18), modtagelinse (20) og/eller kamera (19) er tildugget (f.eks. pga. hurtigt tempera-turskift).	Tør udgang laserstråling (18), modtagelinse (20) og/eller kamera (19) af med en blød klud

Den beregnede værdi er stør- Opdel beregning i mellemre end 1 999 999 eller min- trin. dre end -999 999 m/m²/m³.

Kalibreringen og hældningsmålingen er ikke gennemført i korrekt rækkefølge eller i de korrekte positioner.	Gentag kalibreringen iht. anvisningerne på displayet og i betjeningsvejledningen.
De arealer, der blev anvendt til kalibreringen, var ikke positioneret helt vandret eller lodret.	Gentag kalibreringen på et vandret/ lodret areal, og kontrollér evt. arealerne forinden ved hjælp af et vaterpas.
Måleværktøjet blev bevæget/vippet ved tryk på tasten.	Gentag kalibreringen, og hold måleværktøjet roligt på fladen, mens der trykkes på tasten.

Akku-ladetilstandsindikator (g), temperaturadvarsel og visning "ERROR" i displayet

Måleværktøjets temperaturuden for det tilladte ladetemperaturområde.

Vent, til ladetemperaturområdet er nået.

Årsag Afhjælpning
Akku-ladetilstandsindikator (g)og visning "ERROR" i displayet

Akku-ladespænding ikke korrekt.

Kontrollér, om stikforbindelsen er etableret korrekt, og at laderen fungerer korrekt. Ved blinkende værktøjssymbol er akkuen defekt og skal udskiftes af Bosch Service Center

Måleresultat uplausibelt

Målflade reflekterer ikke entydigt (f.eks. vand, glas).	Afdæk målflade.
Udgang laserstråling (18) og/eller modtagelinse (20) og/eller kamera (19) er tildækket.	Hold udgang laserstråling (18), modtagelinse (20) og/eller kamera (19) fri.
Forkert referenceplan indstillet.	Vælg referenceplan passende til målingen.
Forhindring i laserstrålens forløb.	Hele laserpunktet skal ligge på målfladen.

Bluetooth® kan ikke aktiveres

Akkuen er for svag. Oplad akkuen i måleværktø-jet.

Ingen Bluetooth®-forbindelse

Fejl i Bluetooth®-forbindelsen	Slå Bluetooth® på måleværktøjet og på den mobile enhed fra og til igen.
	Kontrollér applikationen på din mobile enhed.
	Kontrollér, om Bluetooth® er aktiveret på måleværktøjet og den mobile enhed.
	Kontrollér den mobile enhed for overbelastning.
	Afkort afstanden mellem måleværktøjet og den mobile enhed.
	Undgå forhindringer (f.eks. stålbeton, metaldøre) mellem måleværktøjet og den mobile enhed. Hold afstand til elektromagnetiske fejlkilder (f.eks. WLAN-sendere).

Der kan ikke overføres data via USB-interfacet

Micro-USB-kabel Kontrollér, at mikro-USB-kablet er korrekt, og at det er korrekt monteret.

Kontrollér mikro-USB-kablet for skader.

Måleværktøjet overvåger den korrekte funktion ved hver måling. Hvis en defekt konstateres, viser displayet kun symbolet ved siden af. I dette tilfælde, eller hvis ovenstående afhjælpningforanstaltninger ikke kan afhjælpe en fejl,

skal du indlevere måleværktøjet til Bosch-kundeservice via forhandleren.

Hold altid måleværktøjet rent.

Dyp ikke måleværktøjet i vand eller andre væsker.

Tør snavs af med en fugtig, blød klud. Brug ikke rengørings- eller opløsningsmiddel.

Rengør især modtagelinsen (20), laser-udgangsåbningen (18) og kameraet (19) meget forsigtigt: Sørg for, at der ikke er smuds på modtagelinsen, laser-udgangsåbningen og kameraet. Rengør kun modtagelinsen, laser-udgangsåbningen og kameraet med midler, der også er egnede til kameralinser. Forsøg ikke at fjerne snavs fra modtagelinsen, laser-udgangsåbningen eller kameraet med spidse genstande, og tør dem ikke over (risiko for ridser).

Indsend måleværktøjet i beskyttelsestasken (24) ved behov for reparation.

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com

Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele. Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

Måleværktøjer, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke måleværktøj ud sammen med det al- mindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU skal kasseret måleværktøj og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.

108 | Svensk

Akkuer/batterier:

▶ Integrerede akkuer må kun fjernes af fagfolk med henblik på bortskaffelse. Måleværktøjet kan blive ødelagt ved åbning af kabinetdelene.

Før du afmonterer batteriet, skal du sikre, at det er helt afladet.

Før du afmonterer batteriet, skal du sikre, at det er helt afladet. Fjern typeskiltet, åbn målestiften, og fjern alle skruer fra bagsiden af kabinettet. Tag kabinetdelene af, løsn alle ledninger fra printkortet, og løsn skruerne. Fjern derefter printpladen, så batteriet bliver synligt. Løsn de to skruer, og tag batteriet ud med henblik på korrekt bortskaffelse. Selvom batteriet er helt afladet, kan det indeholde en restspænding, som kan blive udløst i tilfælde af kortslutning.

Kast ikke akkuer/batterier ud sammen med husholdningsaffald, i ilden eller i vand. Akkuer/batterier skal, så vidt muligt i afladet tilstand, indsamles, genbruges eller bortskaffes på en miljøvenlig måde.

Svensk

Säkerhetsanvisningar

Sikkerhetsanvisninger

A) Illustrert eller beskrevet tilbehør inngår ikke i standardleveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Visningselementer

(a) Resultatlinje
(b) Målvisning (trådkors)
(c) Visning av helningsvinkel
(d) Dato/klokkeslett
(e) Referanseplan for målingen
(f) Tilkoblingsstatus

Bluetooth® ikke aktivert

G) bare ikke-ledende smuss, og selv for dette smusset kan man forvente en midlertidig ledeevne ved kondens

H) Automatisk utkobling kan stilles inn på 2, 5 eller 10 minutter eller aldri.

Måleverdien vises nede på displayet.

verdien, hvis referanseverdien ligger utenfor displayet.

Oppe på displayet vises nummeret til den lagrede verdien, og nede den tilhørende lagrede verdien og den tilhørende målefunksjonen

Hvis laserpunktet ikke ligger innenfor målvisningen, må du kalibrere målanvisningen på nytt.

Velginnstillingene. Følg anvisningene på displayet.

Batteriets ladespenning er ikke riktig.

Kontroller at pluggforbindelsen er korrekt og at laderen fungerer som den skal. Hvis apparatsymbolet blinker, er batteriet defekt og må skiftes ut hos et Bosch-serviceverksted.

Målflaten reflekterer ikke entydig (for eksempel vann, glass).

Dekk til målflaten.

Bluetooth®kan ikke aktiveres

Årsak Løsning

Batteriet er svakt. Lad batteriet til måleverktøyet.

Ingen Bluetooth®-forbindelse

Dataoverføring via USB-grensesnitt er ikke mulig

Micro-BUS-kabel Kontroller at micro-BUS-

kabelen er festet riktig.

Kontroller om det er skader på micro-USB-kabelen.

Måleverktøyet må ikke senkes ned i vann eller andre væsker.

d) Trapetsmõõtmine (vt jn E)
