Deutsch......Seite 10

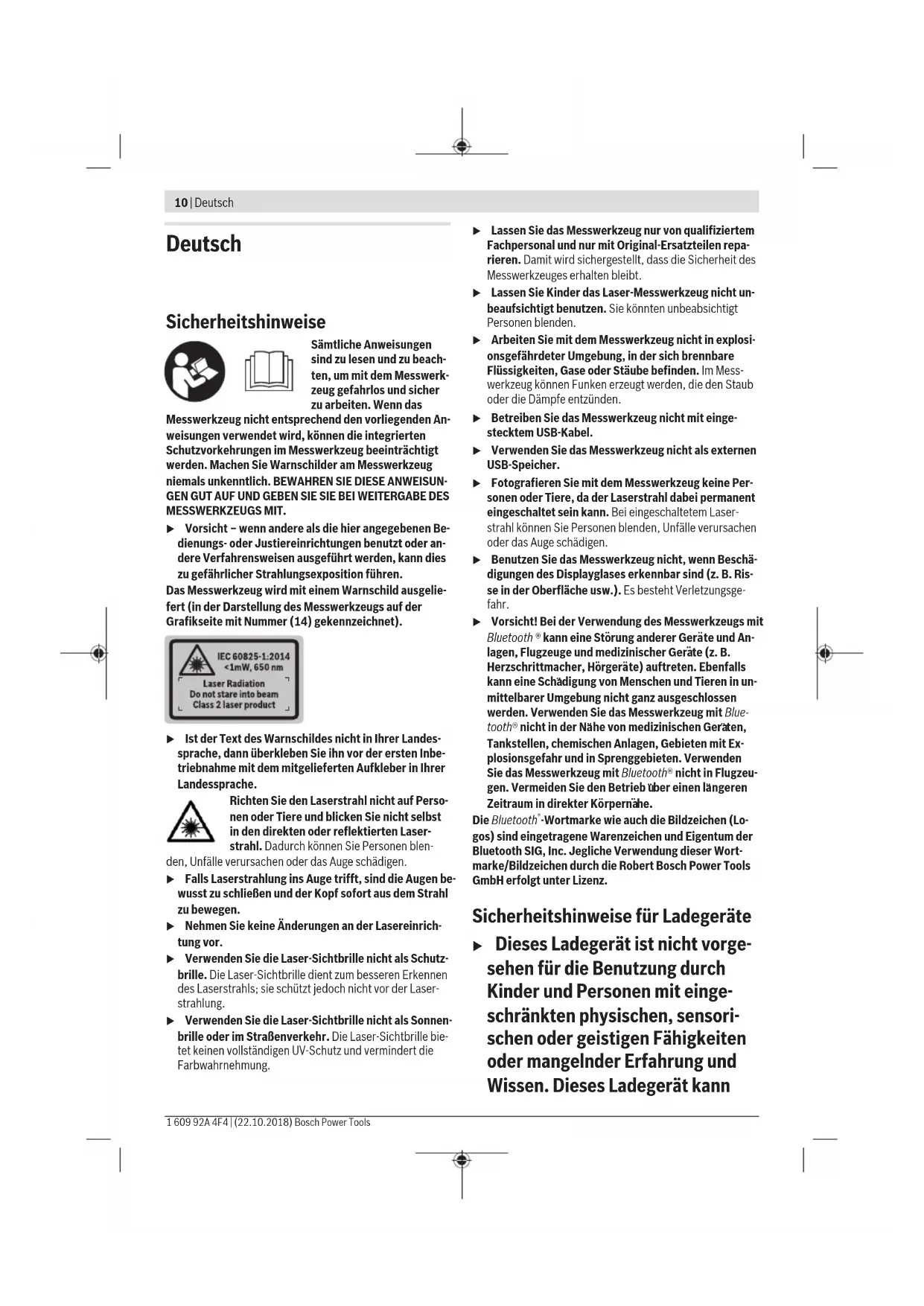

Sämtliche Anweisungen sind zu lesen und zu beachten, um mit dem Messwerkzeug gefahrlos und sicher zu arbeiten. Wenn das

Messwerkzeug nicht entsprechend den vorliegenden Anweisungen verwendet wird, können die integrierten Schutzvorkehrungen im Messwerkzeug beeinträchtigt werden. Machen Sie Warnschilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESSWERKZEUGS MIT.

Vorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen.

Das Messwerkzeug wird mit einem Warnschild ausgeliefert (in der Darstellung des Messwerkzeugs auf der Grafikseite mit Nummer (14) gekennzeichnet).

Ist der Text des Warnschildes nicht in Ihrer Landessprache, dann überkleben Sie ihn vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkleber in Ihrer Landessprache.

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den direkten oder reflektierten Laserstrahl. Dadurch können Sie Personen blen-

den, Unfälle verursachen oder das Auge schädigen.

▶ Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
▶ Nehmen Sie keine Änderungen an der Lasereinrichtung vor.
▶ Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laserstrahlung.
▶ Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung.

▶ Lassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt.
▶ Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie könnten unbeabsichtigt Personen blenden.
Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden.
▶ Betreiben Sie das Messwerkzeug nicht mit eingestecktem USB-Kabel.
▶ Verwenden Sie das Messwerkzeug nicht als externen USB-Speicher.
▶ Fotografieren Sie mit dem Messwerkzeug keine Personen oder Tiere, da der Laserstrahl dabei permanent eingeschaltet sein kann. Bei eingeschaltetem Laserstrahl können Sie Personen blenden, Unfälle verursachen oder das Auge schädigen.
Benutzen Sie das Messwerkzeug nicht, wenn Beschädigungen des Displayglases erkennbar sind (z. B. Risse in der Oberfläche usw.). Es besteht Verletzungsgefahr.
Vorsicht! Bei der Verwendung des Messwerkzeugs mit Bluetooth® kann eine Störung anderer Geräte und Anlagen, Flugzeuge und medizinischer Geräte (z. B. Herzschrittmacher, Hörgeräte) auftreten. Ebenfalls kann eine Schädigung von Menschen und Tieren in unmittelbarer Umgebung nicht ganz ausgeschlossen werden. Verwenden Sie das Messwerkzeug mit Bluetooth® nicht in der Nähe von medizinischen Geräten, Tankstellen, chemischen Anlagen, Gebieten mit Explosionsgefahr und in Sprenggebieten. Verwenden Sie das Messwerkzeug mit Bluetooth® nicht in Flugzeugen. Vermeiden Sie den Betrieb über einen längeren Zeitraum in direkter Körpernähe.

Die Bluetooth ^+ -Wortmarke wie auch die Bildzeichen (Logos) sind eingetragene Warenzeichen und Eigentum der Bluetooth SIG, Inc. Jegliche Verwendung dieser Wortmarke/Bildzeichen durch die Robert Bosch Power Tools GmbH erfolgt unter Lizenz.

Sicherheitshinweise für Ladegeräte

▶ Dieses Ladegerät ist nicht vorgesehen für die Benutzung durch Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen. Dieses Ladegerät kann

von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder von dieser im sicheren Umgang mit dem Ladegerät eingewiesen worden sind und die damit verbundenen Gefahren verstehen. Andernfalls besteht die Gefahr von Fehlbedienung und Verletzungen.

▶ Beaufsichtigen Sie Kinder bei Benutzung, Reinigung und Wartung. Damit wird sichergestellt, dass Kinder nicht mit dem Ladegerät spielen.

Halten Sie das Ladegerät von Regen oder Nässe

fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

▶ Laden Sie das Messwerkzeug nur mit dem mitgelieferten Ladegerät.
▶ Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages.
Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages.
▶ Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftretenden Erwärmung des Ladegerätes besteht Brandgefahr.
Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können auch Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.

Produkt- und Leistungsbeschreibung

Bitte klappen Sie die Ausklappseite mit der Darstellung des Messwerkzeugs auf, und lassen Sie diese Seite aufgeklappt, während Sie die Betriebsanleitung lesen.

Bestimmungsgemäßer Gebrauch

Das Messwerkzeug ist bestimmt zum Messen von Entfernungen, Längen, Höhen, Abständen, Neigungen und zum Berechnen von Flächen und Volumina.

Die Messergebnisse können über Bluetooth® und USB-

Schnittstelle zu anderen Geräten übertragen werden.

Das Messwerkzeug ist zur Verwendung im Innen- und Außenbereich geeignet.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite.

(1) Display
(2) Messtaste [▲(vorn oder seitlich verwendbar)
(3) Softtaste [ ]

(4) Plustaste [+] /Auswahl nach rechts

(5) Zoom-Taste

(6) Aufnahme Trageschlaufe

(7) Auslöseknopf Messpin

(8) Messpin

(9) Taste Ein-Aus-Löschen [3]

(10) Kamera-Taste

(11) Minustaste [-] /Auswahl nach links

(12) Softtaste [ ]

(13) Funktionstaste [Func]

(14) Laser-Warnschild

(15) Seriennummer

(16) Micro-USB-Buchse

(17) 1/4"-Stativgewinde

(18) Ausgang Laserstrahlung

(19) Kamera

(20) Empfangslinse

(21) Trageschlaufe

(22) Micro-USB-Kabel

(23) Ladegerät ^4

(24) Schutztasche

(25) Laser-Zieltafel ^4

(26) Laser-Sichtbrille ^4

(27) Stativ ^A1

A) Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.

Anzeigenelemente

12 | Deutsch

(a) Ergebniszeile
(b) Zielanzeige (Fadenkreuz)
(c) Anzeige Neigungswinkel
(d) Datum/Uhrzeit
(e) Bezugsebene der Messung
(f) Verbindungsstatus

Bluetooth® nicht aktiviert

Bluetooth® aktiviert, Verbindung hergestellt

(g) Akku-Ladezustandsanzeige
(h) Messwertzeilen
(i) Einstellungen (Softtaste)
(j) Gewählte Messfunktion
(k) Interner Speicher (Softtaste)
(I) Integrierte Hilfefunktion (Softtaste)
(m) Zurück (Softtaste)
(n) Startbildschirm (Softtaste)
(o) Geräteeinstellungen

Technische Daten

Digitaler Laser-Entfernungsmesser	GLM 120 C
Sachnummer	3 601 K72 F..
Messbereich (typisch) 0,08–120 m	A)
Messbereich (typisch, ungünstige Bedingungen)	0,08–60 m^B)
Messgenauigkeit (typisch) ±1,5 mm	A)
Messgenauigkeit (typisch, ungünstige Bedingungen)	±3,0 mm^B)
Kleinste Anzeigeneinheit 0,5 mm
Indirekte Entfernungsmessung und Libelle
Messbereich 0°–360° (4x90°)
Neigungsmessung
Messbereich 0°–360° (4x90°)
Messgenauigkeit (typisch) ±0,2°	C)D)E)
Kleinste Anzeigeneinheit 0,1°
Allgemein
Betriebstemperatur –10 °C ...+45°C	F)
Lagertemperatur –20 °C ...+70 °C
Zulässiger Ladetemperaturbereich	+5 °C...+40 °C
Relative Luftfeuchte max. 90 %
Max. Einsatzhöhe über Bezugshöhe	2000 m
Verschmutzungsgrad entsprechend IEC 61010-1	2G)
Laserklasse 2

Digitaler Laser- GLM 120 C Entfernungsmesser

Lasertyp 650 nm, < 1 mW
Durchmesser Laserstrahl (bei 25 °C) ca.
- in 10 m Entfernung 9 mm
- in 100 m Entfernung 90 mm
Abschaltautomatik nach ca.
- Laser 20 s
- Messwerkzeug (ohne Messung)	5 min ^10
Gewicht entsprechend EPTA-Procedure 01:2014	0,21 kg
Maße	142 (176) x 64 x 28 mm
Schutzart	IP 54 (staub- und spritzwassergeschützt)

Datenübertragung

Bluetooth®	Bluetooth®(4.2 low-energy)1
Betriebsfrequenzband	2402 – 2480 MHz
Max. Sendeleistung	8 mW
Micro-USB-Kabel USB 2.0
– Ladespannung	5,0 V...
– Ladestrom	1000 mA
Akku	Li-Ionen
Nennspannung	3,6 V
Kapazität	3120 mAh
Anzahl der Akkuzellen	1
Ladegerät
Sachnummer	2 609 120 7..
Ladezeit	ca. 5,5 hD)
Akku-Ladespannung	5,0 V...
Ladestrom	1000 mA

Digitaler Laser-

GLM 120 C

Entfernungsmesser

Schutzklasse / II

A) Bei Messung ab Vorderkante des Messwerkzeugs, gilt für hohes Reflexionsvermögen des Ziels (z. B. eine weiß gestrichene Wand), schwache Hintergrundbeleuchtung und 25 °C Betriebstemperatur. Zusätzlich ist mit einer Abweichung von ± 0,05 mm/m zu rechnen.
B) Bei Messung ab Vorderkante des Messwerkzeugs, gilt für hohes Reflexionsvermögen des Ziels (z. B. eine weiß gestrichene Wand) und starke Hintergrundbeleuchtung. Zusätzlich ist mit einer Abweichung von ± 0,15 mm/m zu rechnen.
C) Nach Kalibrierung bei 0° und 90°. Zusätzlicher Steigungsfehler von max. ±0,01°/Grad bis 45°. Die Messgenauigkeit bezieht sich auf die drei Orientierungen der Kalibrierung der Neigungsmessung, siehe Abbildung H
D) Bei 25 °C Betriebstemperatur. Ladezeit mit 1 A-USB-Ladegerät. Schnelleres Laden bei ausgeschaltetem Messwerkzeug.
E) Als Bezugsebene für die Neigungsmessung dient die linke Seite des Messwerkzeugs.
F) In der Funktion Dauermessung beträgt die max. Betriebstemperatur +40°C.
G) nur nicht leitfähige Verschmutzung, wobei jedoch gelegentlich eine vorübergehende durch Betauung verursachte Leitfähigkeit erwartet wird
H) Die automatische Ausschaltzeit ist einstellbar (2, 5, 10 Minuten oder nie).
1) Bei Bluetooth®-Low-Energy-Geräten kann je nach Modell und Betriebssystem kein Verbindungsaufbau möglich sein. Bluetooth®-Geräte müssen das GATT-Profil unterstützen.

Eine lange Akku-Laufzeit wird erreicht durch Energie sparende Maßnahmen z. B. Deaktivieren der Bluetooth®-Funktion, wenn diese nicht benötigt wird oder Reduktion der Displayhelligkeit usw.

Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer (15) auf dem Typenschild.

Erstinbetriebnahme

Akku laden

Benutzen Sie nur die in den technischen Daten aufgeführten Ladegeräte. Nur diese Ladegeräte sind auf den bei Ihrem Messwerkzeug verwendbaren Li-Ionen-Akku abgestimmt.
▶ Die Verwendung von Ladegeräten anderer Hersteller kann zu Defekten am Messwerkzeug führen; auch eine höhere Spannung (z. B. 12 V) vom Kfz-Ladegerät ist nicht geeignet, dieses Messwerkzeug aufzuladen. Bei Nichteinhaltung erlischt die Gewährleistung.
Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Ladegerätes übereinstimmen.

Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie den Akku vor dem ersten Einsatz vollständig auf.

Hinweis: Die Micro-USB-Buchse (16) zum Anschluss des Micro-USB-Kabels (22) befindet sich unter der Abdeckung des Messpins (8). Zum Öffnen der Abdeckung drücken Sie den Auslöseknopf (7).

Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des La-devorganges schädigt den Akku nicht.

Blinkt das untere Segment der Akku-Ladezustandsanzeige (g), können nur noch wenige Messungen durchgeführt werden. Laden Sie den Akku auf.

Blinkt der Rahmen um die Segmente der Akku-Ladezustandsanzeige (g), sind keine Messungen mehr möglich. Das Messwerkzeug ist nur noch kurze Zeit verwendbar (z. B. um Einträge der Messwertliste zu prüfen). Laden Sie den Akku auf.

Verbinden Sie das Messwerkzeug mittels mitgeliefertem Micro-USB-Kabel (22) mit dem Ladegerät (23). Stecken Sie das Ladegerät (23) in die Steckdose. Der Ladevorgang beginnt.

Die Akku-Ladezustandsanzeige (g) zeigt den Ladefortschritt an. Beim Ladevorgang blinken die Segmente nacheinander auf. Werden alle Segmente der Akku-Ladezustandsanzeige (g) angezeigt, ist der Akku vollständig geladen.

Bei längerem Nichtgebrauch trennen Sie das Ladegerät vom Stromnetz.

Zusätzlich kann der Akku auch an einem USB-Port aufgeladen werden. Schließen Sie dazu das Messwerkzeug mit dem Micro-USB-Kabel an einen USB-Port an. Im USB-Betrieb (Ladebetrieb, Datenübertragung) kann es zu einer deutlich verlängerten Ladezeit kommen.

Das Messwerkzeug kann während des Ladevorgangs nicht eigenständig benutzt werden.

Bluetooth® schaltet sich während des Ladevorgangs ab. Bestehende Verbindungen mit anderen Geräten werden unterbrochen. Dabei können Daten verloren gehen.

Hinweise für den optimalen Umgang mit dem Akku im Messwerkzeug

Lagern Sie das Messwerkzeug nur im zulässigen Temperaturbereich, (siehe „Technische Daten“, Seite 12). Lassen Sie das Messwerkzeug z. B. im Sommer nicht im Auto liegen. Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verschlissen ist und vom Bosch-Kundendienst ersetzt werden muss.

Beachten Sie die Hinweise zur Entsorgung.

Betrieb

Inbetriebnahme

Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten Sie das Messwerkzeug nach Gebrauch ab. Andere Personen könnten vom Laserstrahl geblendet werden.
▶ Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung.
▶ Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperaturschwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren, bevor Sie es in Betrieb nehmen. Bei extremen Temperaturen oder Temperaturschwankungen kann die Präzision des Messwerkzeugs beeinträchtigt werden.

14 | Deutsch

▶ Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeugs. Nach starken äußeren Einwirkungen auf das Messwerkzeug sollten Sie vor dem Weiterarbeiten immer eine Genauigkeitsüberprüfung durchführen Genauigkeitsüberprüfung des Messwerkzeugs.
Das Messwerkzeug ist mit einer Funkschnittstelle ausgestattet. Lokale Betriebseinschränkungen, z. B. in Flugzeugen oder Krankenhäusern, sind zu beachten.

Ein-/Ausschalten

Achten Sie während der Arbeit darauf, dass die Empfangslinse (20), der Ausgang Laserstrahlung (18) und die Kamera (19) nicht verschlossen bzw. verdeckt werden, da sonst keine korrekten Messungen möglich sind.

• Zum Einschalten des Messwerkzeugs und des Lasers drücken Sie kurz auf die vordere oder seitliche Messtaste (2) [▲]
• Zum Einschalten des Messwerkzeugs ohne Laser drücken Sie kurz auf die Taste Ein-Aus-Löschen (9) [Φ]
  Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung.

Zum Ausschalten des Lasers drücken Sie kurz die Taste Ein-Aus-Löschen (9) [d].

Zum Ausschalten der Kamera drücken Sie die Kamera-Taste (10).

Zum Ausschalten des Messwerkzeugs halten Sie die Taste Ein-Aus-Löschen (9) [ ] gedrückt.

Beim Ausschalten des Messwerkzeugs bleiben die im Speicher befindlichen Werte und Geräteeinstellungen erhalten.

Kamera

Beim Einschalten des Messwerkzeugs ist die Kamera (19) automatisch eingeschaltet. Zum Ausschalten drücken Sie auf die Kamera-Taste (10).

Bei größeren Entfernungen (ca. > 5 m) wird zusätzlich eine Zielmarkierung eingeblendet, um den Messpunkt zu markieren.

Optimierung der Sichtbarkeit des Laserpunkts

Bei Verwendung des Messwerkzeugs insbesondere im Freien, bei Sonneneinstrahlung aber auch bei langen Strecken im Innenbereich kann es sein, dass der Laserpunkt nicht sichtbar ist. Die Sichtbarkeit des Laserpunkts/Messziels kann zusätzlich zum Hinzuschalten der Kamera verbessert werden durch:

- Einstellung der Display-Helligkeit (Geräteeinstellungen)

- Verwendung des Zooms mit der Taste (5).

Messvorgang

Nach dem Einschalten befindet sich das Messwerkzeug in der Funktion Längenmessung. Für eine andere Messfunktion drücken Sie die Taste (13) [Func]. Wählen Sie die gewünschte Messfunktion mit der Taste (4) [+] oder Taste (11) [-] aus (siehe „Messfunktionen“, Seite 16). Aktivie-

ren Sie die Messfunktion mit Taste (13) [Func] oder mit der Messtaste (2) [▲]

Als Bezugsebene für die Messung ist nach dem Einschalten die Hinterkante des Messwerkzeugs ausgewählt. Zum Wechsel der Bezugsebene (siehe „Bezugsebene wählen (siehe Bild A)“, Seite 14). Legen Sie das Messwerkzeug an den gewünschten Startpunkt der Messung (z. B. Wand) an.

Hinweis: Wurde das Messwerkzeug mit der Taste Ein-Aus-Löschen (9) [feingeschaltet, drücken Sie kurz auf die Messtaste (2) [äum den Laser einzuschalten.

Drücken Sie zum Auslösen der Messung kurz auf die Messtaste (2) [▲ Danach wird der Laserstrahl ausgeschaltet. Für eine weitere Messung wiederholen Sie diesen Vorgang. Bei eingeschaltetem permanenten Laserstrahl und in der Funktion Dauermessung beginnt die Messung bereits nach dem ersten Drücken auf die Messtaste (2) [▲

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung.

Hinweis: Der Messwert erscheint typischerweise innerhalb von 0,5 s und spätestens nach ca. 4 s. Die Dauer der Messung hängt ab von der Entfernung, den Lichtverhältnissen und den Reflexionseigenschaften der Zielfläche. Nach Beendigung der Messung wird der Laserstrahl automatisch abgeschaltet. Der eingeschaltete permanente Laserstrahl wird nach der Messung nicht abgeschaltet (siehe „Permanenter Laserstrahl“, Seite 14).

Bezugsebene wählen (siehe Bild A)

Für die Messung können Sie unter vier verschiedenen Bezugsebenen wählen:

• der Hinterkante des Messwerkzeugs (z. B. beim Anlegen an Wände),
• der Spitze des um 180° geklappten Messpins (8) (z. B. für Messungen aus Ecken),
• der Vorderkante des Messwerkzeugs (z. B. beim Messen ab einer Tischkante),
• der Mitte des Gewindes (17) (z. B. für Messungen mit Stativ)

Das Aus- und Einklappen des Messpins (8) um 180° wird automatisch erkannt und die entsprechende Bezugsebene vorgeschlagen. Bestätigen Sie die Einstellung mit der Messtaste (2) [▲]

Wählen Sie mit der Softtaste (3) [+] die Einstellungen des Messwerkzeugs an. Wählen Sie mit der Taste (4) [+] oder Taste (11) [-] die Bezugsebene aus und bestätigen Sie diese mit der Taste (13) [Func].

Nach jedem Einschalten des Messwerkzeugs ist automatisch die Hinterkante des Messwerkzeugs als Bezugsebene voreingestellt.

Permanenter Laserstrahl

Sie können das Messwerkzeug bei Bedarf auf permanenten Laserstrahl umstellen. Wählen Sie dazu mit der Softtaste (3)

[.] die Einstellungen des Messwerkzeugs an. Wählen Sie mit der Taste (4) [+] oder Taste (11) [-] den permanenten

Laserstrahl aus und bestätigen Sie mit der Taste (13) [Func].

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung.

Der Laserstrahl bleibt in dieser Einstellung auch zwischen den Messungen eingeschaltet, zum Messen ist nur ein einmaliges kurzes Drücken der Messtaste (2) [▲] notwendig. Das Abschalten des permanenten Laserstrahls erfolgt wieder in den Einstellungen oder automatisch beim Ausschalten des Messwerkzeugs.

Menü „Einstellungen“

Um in das Menü „Einstellungen“ (i) zu gelangen, drücken Sie kurz die Softtaste (3) [ ] oder halten Sie die Taste (13) [Func] gedrückt.

Wählen Sie mit der Taste (4) [+] oder Taste (11) [-] die gewünschte Einstellung an und bestätigen Sie mit der Taste (13) [Func]. Wählen Sie die gewünschte Einstellung aus. Um das Menü „Einstellungen“ zu verlassen, drücken Sie die Taste Ein-Aus-Löschen (9) [öder die Softtaste (12) [ ]

Einstellungen

	Bluetooth®
	Bezugsebene
	Timerfunktion
	Permanenter Laserstrahl
	Kalibrierung Neigungsmessung
	Kalibrierung Zielanzeige
	Interner Speicher (löschen und formatieren)
	Geräteeinstellungen

Timerfunktion

Die Timerfunktion hilft z. B. beim Messen an schwer zugänglichen Stellen oder wenn Bewegungen des Messwerkzeugs während der Messung verhindert werden sollen. Wählen Sie in den Einstellungen die Timerfunktion an. Wählen Sie die gewünschte Zeitspanne vom Auslösen bis zur Messung an und bestätigen Sie mit der Messtaste (2) [▲] oder der Taste (13) [Func].

Drücken Sie dann die Messtaste (2) [▲ um den Laserstrahl einzuschalten und den Zielpunkt anzuisieren. Drücken Sie die Messtaste (2) [▲] erneut, um die Messung auszulösen. Die Messung erfolgt nach der gewählten Zeitspanne. Der Messwert wird in der Ergebniszeile (a) angezeigt.

In der Statusleiste oben wird die Zeitspanne vom Auslösen bis zur Messung angezeigt.

Dauermessung sowie Minimum-/Maximummessung sind bei eingestellter Timerfunktion nicht möglich.

Der Timer bleibt eingestellt bis zum Ausschalten des Messwerkzeugs bzw. bis der Timer im Menü „Einstellungen“ ausgeschaltet wird.

Menü „Geräteeinstellungen“

Wählen Sie das Menü „Geräteeinstellungen“ im Menü „Einstellungen“ an.

Wählen Sie mit der Taste (4) [+] oder Taste (11) [-] die gewünschte Geräteeinstellung an und bestätigen Sie mit der Taste (13) [Func]. Wählen Sie die gewünschte Geräteeinstellung aus.

Um das Menü „Geräteeinstellungen“ (o) zu verlassen, drücken Sie die Taste Ein-Aus-Löschen (9) [öder die Softtaste (12) [].

Geräteeinstellungen

	Sprache
	Zeit & Datum
ft/m	Maßeinheit
	Winkeleinheit
	TrackMyTools
i	Geräteinfo
	Tonsignale
	Ausschaltzeit
	Dimmer
	Display-Helligkeit
	Display-Ausrichtung

Sprache einstellen

Wählen Sie in den Geräteeinstellungen „Sprache“ an. Stellen Sie die gewünschte Sprache ein und bestätigen Sie mit Taste (13) [Func].

Datum und Uhrzeit einstellen

Wählen Sie in den Geräteeinstellungen „Zeit & Datum“ an. Stellen Sie Datum und Uhrzeit entsprechend den Anweisungen auf dem Display ein und bestätigen Sie mit der Softtaste (12) [ ]

Maßeinheit wechseln

Wählen Sie in den Geräteeinstellungen „Maßeinheit“ an. Grundeinstellung ist die Maßeinheit „m“ (Meter).

Stellen Sie die gewünschte Maßeinheit ein und bestätigen Sie mit Taste (13) [Func].

Zum Verlassen des Menüpunktes drücken Sie die Taste Ein-Aus-Löschen (9) [öder die Softtaste (3) [ ] nach dem Ausschalten des Messwerkzeugs bleibt die gewählte Geräte-einstellung gespeichert.

Winkeleinheit wechseln

Wählen Sie in den Geräteeinstellungen „Winkeleinheit“ an. Grundeinstellung ist die Winkeleinheit „ ^o “ (Grad).

Stellen Sie die gewünschte Winkeleinheit ein und bestätigen Sie mit Taste (13) [Func].

16 | Deutsch

Zum Verlassen des Menüpunktes drücken Sie die Taste Ein-Aus-Löschen (9) [4] oder die Softtaste (3) [ ] nach dem Ausschalten des Messwerkzeugs bleibt die gewählte Geräte-einstellung gespeichert.

TrackMyTools

Wählen Sie in den Geräteeinstellungen „TrackMyTools“ an. Bestätigen Sie die Einstellung mit der Taste (13) [Func].

Eine erstmalige Aktivierung ist erforderlich. Die Datenübertragung ist nur mit entsprechender App oder entsprechendem PC-Programm möglich.

TrackMyTools kann jederzeit wieder deaktiviert werden.

Displaybeleuchtung

Wählen Sie in den Geräteeinstellungen „Dimmer“ an.

Die Displaybeleuchtung ist dauerhaft eingeschaltet. Erfolgt kein Tastendruck, wird die Displaybeleuchtung nach ca. 30 Sekunden zur Schonung des Akkus gedimmt.

Die Zeit bis zum Start des Dimmens ist einstellbar (Geräte-einstellungen).

Die Helligkeit des Displays lässt sich in mehreren Stufen an die Umgebungsbedingungen anpassen (Geräteeinstellungen).

Messfunktionen

Hinweis: Integrierte Hilfefunktion

Im Messwerkzeug ist zu jeder Messfunktion eine Hilfe als Animation hinterlegt. Wählen Sie dazu die Taste (13) [Func], die Tasten (4) [+] oder (11) [-] und anschließend die Soft-taste (3) [an]. Die Animation zeigt Ihnen die detaillierte Vorgehensweise zur ausgewählten Messfunktion.

Die Animation kann jederzeit mit der (3) [ ] angehalten und wieder gestartet werden. Sie können vor- und zurücks-crollen mit den Tasten (4) [+] oder (11) [-].

Längenmessung

Wählen Sie die Längenmessung aus.

Drücken Sie zum Einschalten des Laserstrahls kurz auf die Messtaste (2)

Drücken Sie zum Messen kurz auf die Messtaste (2) [4]. Der Messwert wird unten im Display angezeigt.

Wiederholen Sie die oben genannten Schritte für jede weitere Messung. Der letzte Messwert steht unten im Display, der vorletzte Messwert darüber usw.

Dauermessung

Bei der Dauermessung kann das Messwerkzeug relativ zum Ziel bewegt werden, wobei der Messwert ca. alle 0,5 s aktualisiert wird. Sie können sich z. B. von einer Wand bis zum gewünschten Abstand entfernen, die aktuelle Entfernung ist stets ablesbar.

Wählen Sie die Dauermessung aus.

Drücken Sie zum Einschalten des Laserstrahls kurz auf die Messtaste (2) [ ]

Bewegen Sie das Messwerkzeug so lange, bis die gewünschte Entfernung unten im Display angezeigt wird.

Durch kurzes Drücken der Messtaste (2) [▲] unterbrechen Sie die Dauermessung. Der aktuelle Messwert wird unten im Display angezeigt. Der maximale und der minimale Messwert stehen darüber. Erneutes Drücken der Messtaste (2) [▲] startet die Dauermessung von Neuem.

Die Dauermessung schaltet nach 5 min automatisch ab.

Flächenmessung

Wählen Sie die Flächenmessung aus.

Messen Sie anschließend Breite und Länge nacheinander wie bei einer Längenmessung. Zwischen den beiden Messungen bleibt der Laserstrahl eingeschaltet. Die zu messende Strecke blinkt in der Anzeige für Flächenmessung (siehe Anzeigenelement (j)).

Der erste Messwert wird oben im Display angezeigt.

Nach Abschluss der zweiten Messung wird die Fläche automatisch errechnet und angezeigt. Das Endergebnis steht unten im Display, die Einzelmesswerte darüber.

Volumenmessung

Wählen Sie die Volumenmessung aus.

Messen Sie anschließend Breite, Länge und Tiefe nacheinander wie bei einer Längenmessung. Zwischen den drei Messungen bleibt der Laserstrahl eingeschaltet. Die zu messende Strecke blinkt in der Anzeige für Volumenmessung (siehe Anzeigenelement (j)).

Der erste Messwert wird oben im Display angezeigt.

Nach Abschluss der dritten Messung wird das Volumen automatisch errechnet und angezeigt. Das Endergebnis steht unten im Display, die Einzelmesswerte darüber.

Indirekte Entfernungsmessung

Wählen Sie die indirekte Entfernungsmessung Aus. Für die indirekte Entfernungsmessung stehen vier Messfunktionen zur Verfügung, mit denen jeweils unterschiedliche Strecken ermittelt werden können.

Die indirekte Entfernungsmessung dient zum Ermitteln von Entfernungen, die nicht direkt zu messen sind, weil ein Hindernis den Strahlengang behindern würde oder keine Zielfläche als Reflektor zur Verfügung steht. Dieses Messverfahren kann nur in vertikaler Richtung eingesetzt werden. Jede Abweichung in horizontaler Richtung führt zu Messfehlern.

Hinweis: Die indirekte Entfernungsmessung ist immer ungenauer als die direkte Entfernungsmessung. Messfehler können anwendungsbedingt größer sein als bei der direkten Entfernungsmessung. Zur Verbesserung der Messgenauigkeit empfehlen wir die Verwendung eines Stativs (Zubehör). Zwischen den Einzelmessungen bleibt der Laserstrahl eingeschaltet

a) Indirekte Höhenmessung (siehe Bild B)

Wählen Sie die indirekte Höhenmessung aus.

Achten Sie darauf, dass das Messwerkzeug auf der gleichen Höhe ist wie der untere Messpunkt. Kippen Sie dann das

Messwerkzeug um die Bezugsebene und messen Sie wie bei einer Längenmessung die Strecke „1“ (im Display dargestellt als rote Linie).

Nach Abschluss der Messung wird das Ergebnis für die gesuchte Strecke „X“ in der Ergebniszeile (a) angezeigt. Die Messwerte für die Strecke „1“ und den Winkel „a“ stehen in den Messwertzeilen (h).

b) Doppelte indirekte Höhenmessung (siehe Bild C)

Das Messwerkzeug kann alle Strecken indirekt messen, welche in der vertikalen Ebene des Messwerkzeugs liegen. Wählen Sie die doppelte indirekte Höhenmessung aus. Messen Sie wie bei einer Längenmessung die Strecken „1“ und „2“ in dieser Reihenfolge.

Nach Abschluss der Messung wird das Ergebnis für die gesuchte Strecke „X“ in der Ergebniszeile (a) angezeigt. Die Messwerte für die Strecken „1“, „2“ und den Winkel „a“ stehen in den Messwertzeilen (h).

Achten Sie darauf, dass die Bezugsebene der Messung (z. B. Hinterkante des Messwerkzeugs) bei allen Einzelmessungen innerhalb eines Messvorgangs an exakt der gleichen Stelle bleibt.

c) Indirekte Längenmessung (siehe Bild D)

Wählen Sie die indirekte Längenmessung aus.

Achten Sie darauf, dass das Messwerkzeug auf der gleichen Höhe ist wie der gesuchte Messpunkt. Kippen Sie dann das Messwerkzeug um die Bezugsebene und messen Sie wie bei einer Längenmessung die Strecke „1“.

Nach Abschluss der Messung wird das Ergebnis für die gesuchte Strecke „X“ in der Ergebniszeile (a) angezeigt. Die Messwerte für die Strecke „1“ und den Winkel „a“ stehen in den Messwertzeilen (h).

d) Trapezmessung (siehe Bild E)

Die Trapezmessung kann z. B. zur Ermittlung der Länge einer Dachschräge verwendet werden.

Wählen Sie die Trapezmessung aus.

Messen Sie wie bei einer Längenmessung die Strecken „1“, „2“ und „3“ in dieser Reihenfolge. Achten Sie darauf, dass die Messung der Strecke „3“ exakt am Endpunkt der Strecke „1“ beginnt und dass zwischen den Strecken „1“ und „2“ sowie zwischen „1“ und „3“ ein rechter Winkel besteht.

Nach Abschluss der letzten Messung wird das Ergebnis für die gesuchte Strecke „X“ in der Ergebniszeile (a) angezeigt. Die Einzelmesswerte stehen in den Messwertzeilen (h).

Wandflächenmessung (siehe Bild F)

Die Wandflächenmessung dient dazu, die Summe mehrerer Einzelflächen mit einer gemeinsamen Höhe zu ermitteln. Im abgebildeten Beispiel soll die Gesamtfläche mehrerer Wän-

de ermittelt werden, die die gleiche Raumhöhe H, aber unterschiedliche Längen L haben.

Wählen Sie die Wandflächenmessung aus.

Messen Sie die Raumhöhe H wie bei einer Längenmessung. Der Messwert wird in der oberen Messwertzeile angezeigt. Der Laser bleibt eingeschaltet.

Messen Sie danach die Länge L, der ersten Wand. Die Fläche wird automatisch berechnet und in der Ergebniszeile (a) angezeigt. Der letzte Längenmesswert steht in der unteren Messwertzeile (h). Der Laser bleibt eingeschaltet.

Messen Sie nun die Länge L_2 der zweiten Wand. Der in der Messwertzeile (h) angezeigte Einzelmesswert wird zur Länge L_1 addiert. Die Summe der beiden Längen (angezeigt in der mittleren Messwertzeile (h)) wird mit der gespeicherten Höhe H multipliziert. Der Gesamtflächenwert wird in der Ergebniszeile (a) angezeigt.

Sie können beliebig viele weitere Längen L_x messen, die automatisch addiert und mit der Höhe H multipliziert werden. Voraussetzung für eine korrekte Flächenberechnung ist, dass die erste gemessene Länge (im Beispiel die Raumhöhe H) für alle Teilflächen identisch ist.

Absteckfunktion (siehe Bild G)

Die Absteckfunktion misst wiederholend eine definierte Länge (Strecke). Diese Längen können auf eine Oberfläche übertragen werden, um z. B. das Schneiden von Material in gleich lange Stücke zu ermöglichen oder Ständerwände im Trockenbau einzurichten. Die einstellbare minimale Länge beträgt 0,1 m, die maximale Länge beträgt 50 m.

Hinweis: In der Absteckfunktion wird der Abstand zur Markierung im Display angezeigt. Die Referenz ist nicht die Kante des Messwerkzeugs.

Wählen Sie die Absteckfunktion aus.

Stellen Sie die gewünschte Länge mit Taste (4) [+] oder Taste (11) [-] ein.

Starten Sie die Absteckfunktion durch Drücken der Messtaste (2) [▲ und entfernen Sie sich langsam vom Startpunkt.

Das Messwerkzeug misst kontinuierlich den Abstand zum Startpunkt. Dabei werden die definierte Länge sowie der aktuelle Messwert angezeigt. Der untere bzw. obere Pfeil zeigt die kleinste Entfernung zur kommenden bzw. letzten Markierung an.

Hinweis: Beim kontinuierlichen Messen können Sie durch Drücken und Halten der Messtaste (2) [▲ auch einen gemessenen Wert als definierte Länge festlegen.

Der linke Faktor gibt an, wie oft die definierte Länge bereits erreicht wurde. Die grünen Pfeile seitlich im Display zeigen das Erreichen einer Länge für Markierungszwecke an.

Rote Pfeile bzw. eine rote Beschriftung zeigen

den Ist-Wert an, wenn der Referenzwert außerhalb des Displays liegt.

18 | Deutsch

Neigungsmessung/Digitale Wasserwaage

Wählen Sie die Neigungsmessung/Digitale Wasserwaage aus.

Das Messwerkzeug schaltet automatisch zwischen zwei Zuständen um.

Die digitale Wasserwaage dient zur Prüfung der horizontalen oder vertikalen Ausrichtung eines Objektes (z. B. Waschmaschine, Kühlschrank usw.).

Wenn die Neigung 3° überschreitet, leuchtet die Kugel im Display rot.

Als Bezugsebene für die Digitale Wasserwaage dient die Unterseite des Messwerkzeugs.

Die Neigungsmessung dient zum Messen einer Steigung oder Neigung (z. B. von Treppen, Geländern, beim Einpassen von Möbeln, beim Verlegen von Rohren usw.).

Als Bezugsebene für die Neigungsmessung dient die linke Seite des Messwerkzeugs.

Blinkt die Anzeige während des Messvorgangs wurde das Messwerkzeug zu stark seitlich gekippt.

Speicherfunktionen

Der Wert bzw. das Endergebnis von jeder abgeschlossenen Messung wird automatisch gespeichert.

Tipp: Wenn die Kamera eingeschaltet ist, wird automatisch das Foto zusammen mit dem Messergebnis abgespeichert. Folgende Informationen sind im Foto eingedruckt:

- Messergebnis

– einzelne Messungen (erforderlich zur Ermittlung des Messergebnisses)

- verwendete Messfunktion

- Referenz

- Datum und Uhrzeit

- Neigungswinkel (nur bei eingeschalteter Wasserwaage).

Soll das Foto für Dokumentationszwecke verwendet und per Micro-USB-Kabel übertragen werden, empfehlen wir, den Zoom nicht zu aktivieren.

Wenn das Messwerkzeug per Micro-USB-Kabel mit einem Endgerät verbunden wurde, wird zusätzlich eine csv-Datei mit allen gespeicherten Messwerten angelegt.

Speicherwertanzeige

Maximal 50 Werte (Messwerte oder Fotos mit Messwerten) sind abrufbar.

Wählen Sie die Speicherfunktion mit der Softtaste (12) aus.

Oben im Display wird die Nummer des Speicherwerts angezeigt, unten der zugehörige Speicherwert und die zugehörige Messfunktion

Drücken Sie die Taste (4) [+], um vorwärts durch die gespeicherten Werte zu blättern.

Drücken Sie die Taste (11) [-], um rückwärts durch die gespeicherten Werte zu blättern.

Ist kein Wert im Speicher verfügbar wird unten im Display „0.000“ und oben „0“ angezeigt.

Der älteste Wert befindet sich auf Position 1 im Speicher, der neueste Wert auf Position 50 (bei 50 verfügbaren Speicherwerten). Beim Speichern eines weiteren Wertes wird immer der älteste Wert im Speicher gelöscht.

Speicher löschen

Zum Öffnen des Speichers drücken Sie die Softtaste (12) [ ] Zum Löschen des Speicherinhalts drücken Sie anschließend so oft wie gewünscht die Softtaste (3) [ ]. Um alle im Speicher befindlichen Werte zu löschen, kann auch die Funktion „aus dem Menü „Einstellungen“ verwendet werden. Bestätigen Sie anschließend mit der Softtaste (12)

Speicher formatieren

Der USB-Speicher kann neu formatiert werden (z. B. bei Speicherproblemen). Wählen Sie dazu die Funktion „ aus dem Menü „Einstellungen“ an und bestätigen Sie mit der Softtaste (12) [ ]-Beim Formatieren werden alle auf dem Speicher befindlichen Daten gelöscht. Der USB-Speicher darf nicht von anderen Geräten aus formatiert werden (z. B. externer PC).

Werte addieren/subtrahieren

Messwerte oder Endergebnisse können addiert oder subtrahiert werden.

Werte addieren

Folgendes Beispiel beschreibt die Addition von Flächen: Ermitteln Sie eine Fläche gemäß Abschnitt „Flächenmessung“ (siehe „Flächenmessung“, Seite 16).

Drücken Sie die Taste (4) [+]. Die berechnete Fläche und das Symbol „+“ werden angezeigt. Drücken Sie die Messtaste (2) [▲] um eine weitere Flächenmessung zu starten. Ermitteln Sie die Fläche gemäß Abschnitt „Flächenmessung“ (siehe „Flächenmessung“, Seite 16). So

bald die zweite Messung abgeschlossen ist, wird das Ergebnis der zweiten Flächenmessung unten im Display angezeigt. Um das Endergebnis anzuzeigen, drücken Sie erneut die Messtaste (2) [▲]

Hinweis: Bei einer Längenmessung wird das Endergebnis sofort angezeigt.

Werte subtrahieren

Zur Subtraktion von Werten drücken Sie die Taste (11) [-]. Das weitere Vorgehen ist analog zu „Werte addieren“.

Messwerte löschen

Durch kurzes Drücken der Taste Ein-Aus-Löschen (9) [ können Sie in allen Messfunktionen den zuletzt ermittelten Messwert löschen.

Bluetooth®-Schnittstelle

Datenübertragung zu anderen Geräten

Das Messwerkzeug ist mit einem Bluetooth®-Modul ausgestattet, das mittels Funktechnik die Datenübertragung zu bestimmten mobilen Endgeräten mit Bluetooth®-Schnittstelle erlaubt (z. B. Smartphone, Tablet).

Informationen zur erforderlichen Systemvoraussetzung für eine Bluetooth®-Verbindung finden Sie auf der Bosch-Internetseite unter www.bosch-pt.com

▶ Weitere Informationen finden Sie auf der Bosch Produktseite.

Bei der Datenübertragung mittels Bluetooth ^® können Zeitverzögerungen zwischen mobilem Endgerät und Messwerkzeug auftreten. Das kann an der Entfernung beider Geräte zueinander oder am Messobjekt selbst liegen.

Aktivierung der Bluetooth®- Schnittstelle zur Datenübertragung auf ein mobiles Endgerät

Die Aktivierung der Bluetooth®-Schnittstelle erfolgt in den Einstellungen. Zur Aktivierung des Bluetooth®-Signals drücken Sie die Taste (4) [+]. Stellen Sie sicher, dass die Bluetooth®-Schnittstelle an ihrem mobilen Endgerät aktiviert ist.

Zur Erweiterung des Funktionsumfanges des mobilen Endgeräts und zur Vereinfachung der Datenverarbeitung steht die spezielle Bosch-Applikation (App) „Measuring Master“ zur Verfügung. Diese können Sie je nach Endgerät in den entsprechenden Stores herunterladen.

Nach dem Start der Bosch-Applikation wird die Verbindung zwischen mobilem Endgerät und Messwerkzeug hergestellt. Werden mehrere aktive Messwerkzeuge gefunden, wählen Sie das passende Messwerkzeug anhand der Seriennummer aus. Die Seriennummer (15) finden Sie auf dem Typenschild Ihres Messwerkzeugs.

Der Verbindungsstatus sowie die aktive Verbindung (f) wird im Display (1) des Messwerkzeugs angezeigt.

Deaktivierung der Bluetooth®-Schnittstelle

Die Deaktivierung der Bluetooth®-Verbindung erfolgt in den Einstellungen. Zur Deaktivierung des Bluetooth®-Signals drücken Sie die Taste (11) [-] oder schalten Sie das Messwerkzeug aus.

USB-Schnittstelle

Datenübertragung über USB-Schnittstelle

Über den Micro-USB-Anschluss des Messwerkzeugs kann die Datenübertragung zu bestimmten Geräten mit USB-Schnittstelle erfolgen (z. B. Computer, Notebook). Verbinden Sie das Messwerkzeug über das Micro-USB-Kabel mit Ihrem Computer oder Notebook. Das Betriebssystem auf Ihrem Computer oder Notebook erkennt automatisch das Messwerkzeug als Laufwerk.

Hinweis: Sobald das Messwerkzeug über das Micro-USB-Kabel mit einem Computer oder Notebook verbunden ist, wird der Li-Ionen-Akku aufgeladen. Je nach Höhe des Ladestroms variiert die Ladezeit.

Arbeitshinweise

▶ Weitere Informationen finden Sie auf der Bosch Produktseite.

Das Messwerkzeug ist mit einer Funkschnittstelle ausgestattet. Lokale Betriebseinschränkungen, z. B. in Flugzeugen oder Krankenhäusern, sind zu beachten.

Allgemeine Hinweise

Die Empfangslinse (20), der Ausgang der Laserstrahlung (18) und die Kamera (19) dürfen bei einer Messung nicht abgedeckt sein.

Das Messwerkzeug darf während einer Messung nicht bewegt werden. Legen Sie deshalb das Messwerkzeug möglichst an eine feste Anschlag- oder Auflagefläche an.

Einflüsse auf den Messbereich

Der Messbereich hängt von den Lichtverhältnissen und den Reflexionseigenschaften der Zielfläche ab. Verwenden Sie zur besseren Sichtbarkeit des Laserstrahls bei starkem Fremdlicht die integrierte Kamera (19), die Laser-Sichtbrille (26) (Zubehör) und die Laser-Zieltafel (25) (Zubehör), oder schatten Sie die Zielfläche ab.

Einflüsse auf das Messergebnis

Aufgrund physikalischer Effekte kann nicht ausgeschlossen werden, dass es beim Messen auf verschiedenen Oberflächen zu Fehlmessungen kommt. Dazu zählen:

- transparente Oberflächen (z. B. Glas, Wasser),

- spiegelnde Oberflächen (z. B. poliertes Metall, Glas),

- poröse Oberflächen (z. B. Dämmmaterialien)

- strukturierte Oberflächen (z. B. Rauputz, Naturstein).

Verwenden Sie gegebenenfalls auf diesen Oberflächen die Laser-Zieltafel (25) (Zubehör).

Fehlmessungen sind außerdem auf schräg anvisierten Zielflächen möglich.

Ebenso können Luftschichten mit unterschiedlichen Temperaturen oder indirekt empfangene Reflexionen den Messwert beeinflussen.

Genauigkeitsüberprüfung und Kalibrierung der Neigungsmessung (siehe Bild H)

Prüfen Sie regelmäßig die Genauigkeit der Neigungsmessung. Dies erfolgt durch eine Umschlagsmessung. Legen Sie dazu das Messwerkzeug auf einen Tisch und messen Sie die Neigung. Drehen Sie das Messwerkzeug um 180° und messen Sie erneut die Neigung. Die Differenz des angezeigten Betrags darf max. 0,3° betragen.

Bei größeren Abweichungen müssen Sie das Messwerkzeug neu kalibrieren. Wählen Sie dazu den Einstellungen aus. Folgen Sie den Anweisungen auf dem Display.

Nach starken Temperaturwechseln und nach Stößen empfehlen wir eine Genauigkeitsprüfung und ggfs. eine Kalibrierung des Messwerkzeugs. Nach einem Temperaturwechsel muss das Messwerkzeug einige Zeit austemperieren bevor eine Kalibrierung erfolgt.

20 | Deutsch

Genauigkeitsüberprüfung der Entfernungsmessung

Sie können die Genauigkeit des Messwerkzeugs wie folgt überprüfen:

- Wählen Sie eine auf Dauer unveränderliche Messstrecke von ca. 3 bis 10 m Länge, deren Länge Ihnen exakt bekannt ist (z. B. Raumbreite, Türöffnung). Die Messung sollte unter günstigen Bedingungen durchgeführt werden, d. h. die Messstrecke sollte im Innenraum liegen mit einer schwachen Hintergrundbeleuchtung und die Zielfläche der Messung sollte glatt und gut reflektierend sein (z. B. eine weiß gestrichene Wand).

- Messen Sie die Strecke 10-mal hintereinander.

Die Abweichung der Einzelmessungen vom Mittelwert darf maximal ±2 mm auf der gesamten Messstrecke bei günstigen Bedingungen betragen. Protokollieren Sie die Messungen, um zu einem späteren Zeitpunkt die Genauigkeit vergleichen zu können.

Genauigkeitsüberprüfung und Kalibrierung der Zielanzeige (Fadenkreuz)

Prüfen Sie regelmäßig die Genauigkeit der Ausrichtung von Laser und Zielanzeige.

- Wählen Sie eine helle, möglichst schwach beleuchtete Fläche (z. B. eine weiße Wand) in mind. 5 m Abstand als Ziel.

- Prüfen Sie, ob der Laserpunkt innerhalb der Zielanzeige im Display liegt.

Wenn der Laserpunkt nicht innerhalb der Zielanzeige liegt, müssen Sie die Zielanzeige neu kalibrieren.

Wählen Sie dazu in den Einstellungen aus. Folgen Sie den Anweisungen auf dem Display.

Arbeiten mit dem Stativ (Zubehör)

Die Verwendung eines Stativs ist besonders bei größeren Entfernungen notwendig. Setzen Sie das Messwerkzeug mit dem 1/4"-Gewinde (17) auf die Schnellwechselplatte des Stativs (27) oder eines handelsüblichen Fotostativs auf. Schrauben Sie es mit der Feststellschraube der Schnellwechselplatte fest.

Stellen Sie die Bezugsebene für Messungen mit Stativ in den Einstellungen ein (Bezugsebene Stativ).

Fehler – Ursachen und Abhilfe

Ursache Abhilfe
Temperaturwarnung blinkt, Messung nicht möglich

Messwerkzeug ist außerhalb der Betriebstemperatur von -10 ^ bis +45 ^ (in der Funktion Dauermessung bis +40 ^ ).

Abwarten, bis das Messwerkzeug Betriebstemperatur erreicht.

Anzeige „ERROR“ im Display

Ursache Abhilfe

Addition/Subtraktion von Messwerten mit unterschiedlichen Maßeinheiten

Nur Messwerte mit gleichen Maßeinheiten addieren/ subtrahieren.

Winkel zwischen Laserstrahl und Ziel ist zu spitz.

Winkel zwischen Laserstrahl und Ziel vergrößern.

Zielfläche reflektiert zu stark (z. B. Spiegel) bzw. zu

Laser-Zieltafel (25) (Zubehör) verwenden

Ausgang Laserstrahlung (18), Empfangslinse (20) bzw. Kamera (19) sind beschlagen (z. B. durch schnellen Temperaturwechsel).

Mit weichem Tuch Ausgang Laserstrahlung (18), Empfangslinse (20) bzw. Kamera (19) trockenreiben

Berechneter Wert ist größerais 1 999 999 oder kleinerals -999 999 m/m2/m3.

Berechnung in Zwischenschritte aufteilen.

Anzeige „CAL“ und Anzeige „ERROR“ im Display

Die Kalibrierung der Neigungsmessung wurde nicht in der korrekten Reihenfolge oder in den korrekten Positionen durchgeführt.

Wiederholen Sie die Kalibrierung gemäß den Anweisungen auf dem Display und in der Betriebsanleitung.

Die für die Kalibrierung verwendeten Flächen waren nicht genau in der Waagrechten oder Senkrechten ausgerichtet.

Wiederholen Sie die Kalibrierung auf einer waagrechten bzw. senkrechten Fläche und prüfen Sie die Flächen ggf. vorher mittels einer Wasserwaage.

Das Messwerkzeug wurde beim Drücken der Taste bewegt bzw. gekippt.

Wiederholen Sie die Kalibrierung und halten Sie das Messwerkzeug während des Drückens der Taste ruhig auf der Fläche.

Akku-Ladezustandsanzeige (g), Temperaturwarnung und Anzeige „ERROR“ im Display

Temperatur des Messwerkzeuges außerhalb des zulässigen Ladetemperaturbereiches.

Warten Sie ab, bis der Ladetemperaturbereich erreicht ist.

Akku-Ladezustandsanzeige (g) und Anzeige „ERROR“ im Display

Akku-Ladespannung nicht korrekt.

Überprüfen Sie, ob die Steckverbindung korrekt hergestellt ist und das Ladegerät ordnungsgemäß funktioniert. Bei blinkendem Gerätesymbol ist der Akku defekt und muss durch den Bosch-Kundendienst ausgewechselt werden.

Messergebnis unplausibel

Ursache Abhilfe

Zielfläche reflektiert nicht eindeutig (z. B. Wasser, Glas).

Zielfläche abdecken.

Ausgang Laserstrahlung (18)	Ausgang Laserstrahlung
bzw. Empfangslinse (20)	(18), Empfangslinse (20)
bzw. Kamera (19) ist verdeckt.	bzw. Kamera (19) freihalten.

Falsche Bezugsebene eingestellt.

Bezugsebene passend zur Messung wählen.

Hindernis im Verlauf des Laserstrahls.

Laserpunkt muss komplett auf Zielfläche liegen.

Bluetooth® nicht aktivierbar

Akku ist zu schwach. Laden Sie den Akku des Messwerkzeugs.

Keine Bluetooth®-Verbindung

Störung der Bluetooth®-Verbindung	Schalten Sie Bluetooth® am Messwerkzeug und am mobilen Endgerät aus und wieder ein.
	Überprüfen Sie die Applikation auf Ihrem mobilen Endgerät.
	Überprüfen Sie, ob Bluetooth® an Ihrem Messwerkzeug und mobilen Endgerät aktiviert ist.
	Überprüfen Sie Ihr mobiles Endgerät auf Überlastung.
	Verkürzen Sie die Entfernung zwischen dem Messwerkzeug und Ihrem mobilen Endgerät.
	Vermeiden Sie Hindernisse (z. B. Stahlbeton, Metalltüren) zwischen dem Messwerkzeug und Ihrem mobilen Endgerät. Halten Sie Abstand zu elektromagnetischen Störquellen (z. B. WLAN-Sendern).

Keine Datenübertragung über USB-Schnittstelle möglich

Micro-USB-Kabel Überprüfen Sie den korrekten und festen Sitz des Micro-USB-Kabels.

Überprüfen Sie das Micro-USB-Kabel auf Beschädigungen.

Das Messwerkzeug überwacht die korrekte Funktion bei jeder Messung. Wird ein Defekt festgestellt, zeigt das Display nur noch nebenstehendes Symbol. In diesem Fall, oder wenn die oben genannten Abhilfemaßnahmen einen

Fehler nicht beseitigen können, führen Sie das Messwerkzeug über Ihren Händler dem Bosch-Kundendienst zu.

Wartung und Service

Wartung und Reinigung

Halten Sie das Messwerkzeug stets sauber.

Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten.

Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel.

Reinigen Sie insbesondere die Empfangslinse (20), die Laser-Austrittsöffnung (18) und die Kamera (19) sehr vorsichtig: Achten Sie darauf, dass kein Schmutz auf der Empfangslinse, der Laser-Austrittsöffnung und der Kamera liegt. Reinigen Sie die Empfangslinse, die Laser-Austrittsöffnung und die Kamera nur mit Mitteln, die auch für Linsen von Fotoapparaten geeignet sind. Versuchen Sie nicht, mit spitzen Gegenständen Schmutz aus der Empfangslinse, der Laser-Austrittsöffnung oder der Kamera zu entfernen, und wischen Sie nicht darüber (Gefahr von Verkratzung).

Senden Sie im Reparaturfall das Messwerkzeug in der Schutztasche (24) ein.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.

www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Kundendienst: Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Österreich

Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

22 | English

Schweiz

Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Entsorgung

Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Messwerkzeuge nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Messwerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.

Akkus/Batterien:

▶ Integrierte Akkus dürfen nur zur Entsorgung von

Fachpersonal entnommen werden. Durch das Öffnen der Gehäuseschale kann das Messwerkzeug zerstört werden.

Bevor Sie den Akku ausbauen sorgen Sie dafür, dass der Akku vollständig entladen ist.

Bevor Sie den Akku ausbauen sorgen Sie dafür, dass der Akku vollständig entladen ist. Entfernen Sie das Typenschild, öffnen Sie den Messpin und entfernen Sie alle Schrauben auf der Gehäuserückseite. Nehmen Sie die Gehäuseschale ab, lösen Sie alle Kabel von der Platine und lösen Sie die Schrauben. Jetzt können Sie die Platine entfernen, und der Akku ist sichtbar. Lösen Sie beide Schrauben und entnehmen Sie den Akku zur fachgerechten Entsorgung.

Auch bei vollständiger Entladung ist noch eine Restladung im Akku enthalten, die im Kurzschlussfall freigesetzt werden kann.

Werfen Sie Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser. Akkus/Batterien sollen, wenn möglich entladen, gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden.

English

Safety instructions

Menu „Toestelinstellingen“

Kies het menu „Toestelinstellingen“ in het menu „Instellingen“.

(13) Funktionstast [Func]

(14) Laser-advarselsskilt

(15) Serienummer

(16) Mikro-USB-bøsning

Hukommelsesfunktioner

(13) Funktionsknapp [Func]

(14) Laservarningsskylt

(15) Serienummer

(16) Micro-USB-uttag

(17) 1/4"-stativgängning

Sekundär-/primärbatterier:

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch.cz

Likvidace

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.ro

Moldova

RIALTO-STUDIO S.R.L.

Piata Cantemir 1, etajul 3, Centrul comercial TOPAZ

2069 Chisinau

Tel.: [phone]/840054

Fax: [phone]

Email: [e-mail]

Eliminarea

Pro Servis NS d.o.o.

Temerinski put 17

21000 Novi Sad

Tel./Fax: [phone]

E-Mail: [e-mail]

www.proservis.rs

Bosnia

Elektro-Servis VI. Mehmed Nalić

Dzemala Bijedića bb

71000 Sarajevo

Tel./Fax: [phone]

E-Mail: [e-mail]

Uklanjanje dubreta

Merni alati, pribor i ambalaža treba da se uključe u reciklažu koja odgovara zaštiti čovekove okoline.

E-Mail: [e-mail]

www.bosch.hr

Bosnia

Elektro-Servis VI. Mehmed Nalić

Dzemala Bijedića bb

71000 Sarajevo

Tel./Fax: [phone]

E-Mail: [e-mail]

Zbrinjavanje

Mjerne alate, pribor i ambalažu treba dovesti na ekološki prihvatljivo recikliranje.

Mjerne alate ne bacajte u kućni otpad!

Samo za zemlje EU:

Sukladno europskoj Direktivi 2012/19/EU mjerni alati koji više nisu uporabivi i sukladno europskoj Direktivi 2006/66/EZ neispravne ili istrošene aku-baterije moraju se odvojeno sakupljati i dovesti na ekološki prihvatljivo recikliranje.

(16) „Micro“ USB jvoré

(17) 1/4" stovo sriegis
