РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GLM 120 C Professional BOSCH

mk Оригинално упастство за работа.

sr Originalno uputstvo za rad

sl levima navodila

hr Originalne upute za rad

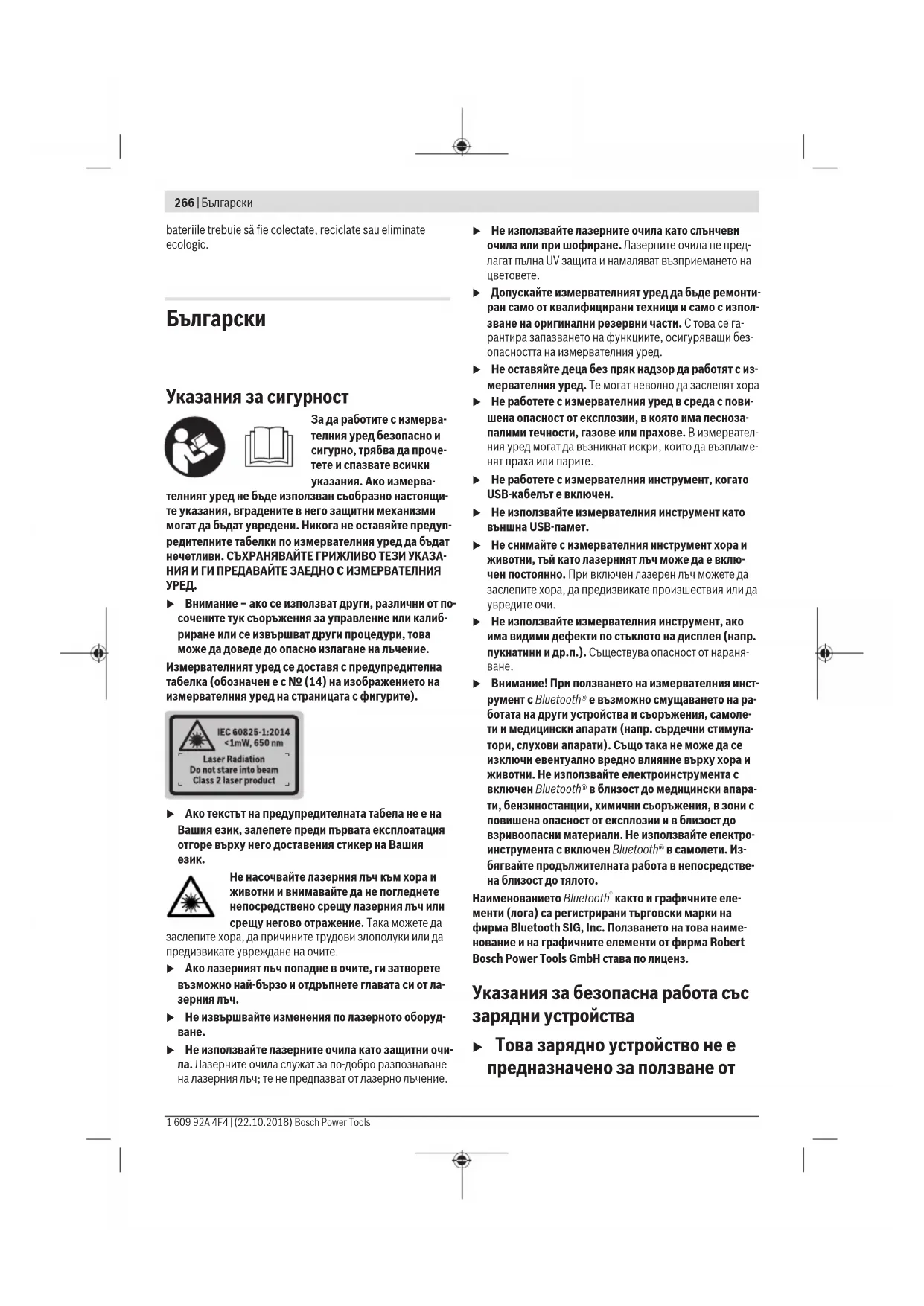

Български ...... Страница 266

Указания за сигурност

За да работите с измервателния уред безопасно и сигурно, трябва да прочетете и спазвате всички указания. Ако измерва-

телният уред не бъде използван съобразно настоящите указания, вградените в него защитни механизми могат да бъдат увредени. Никога не оставяйте предупредителните табелки по измервателния уред да бъдат нечетливи. СЪХРАНЯВАЙТЕ ГРИЖЛИВО ТЕЗИ УКАЗАНИЯ И ГИ ПРЕДАВАЙТЕ ЗАЕДНО С ИЗМЕРВАТЕЛНИЯ УРЕД.

▶ Внимание – ако се използват други, различни от по- сочените тук съоръжения за управление или калиб- риране или се извършват други процедури, това може да доведе до опасно излагане на лъчение.

Измервателният уред се доставя с предупредителна табелка (обозначен е с № (14) на изображението на измервателния уред на страницата с фигурите).

▶ Ако текстът на предупредителната табела не е на Вашия език, залепете преди първата експлоатация отгоре върху него доставения стикер на Вашия език.

Не насочвайте лазерния лъч към хора и животни и внимавайте да не погледнете непосредствено срещу лазерния лъч или срещу негово отражение. Така можете да

заслепите хора, да причините трудови злополуки или да предизвикате увреждане на очите.

▶ Ако лазерният лъч попадне в очите, ги затворете възможно най-бързо и отдръпнете главата си от лазерния лъч.
▶ Не извършвайте изменения по лазерното оборудване.
▶ Не използвайте лазерните очила като защитни очила. Лазерните очила служат за по-добро разпознаване на лазерния лъч; те не предпазват от лазерно лъчение.

▶ Не използвайте лазерните очила като слънчеви очила или при шофиране. Лазерните очила не предлагат пълна UV защита и намаляват възприемането на цветовете.
Допускайте измервателният уред да бъде ремонтиран само от квалифицирани техници и само с използване на оригинални резервни части. С това се гарантира запазването на функциите, осигуряващи безопасността на измервателния уред.
▶ Не оставяйте деца без пряк надзор да работят с измервателния уред. Те могат неволно да заслепят хора
▶ Не работете с измервателния уред в среда с пови- шена опасност от експлозии, в която има лесноза- палими течности, газове или прахове. В измервател- ния уред могат да възникнат искри, които да възпламе- нят праха или парите.
▶ Не работете с измервателния инструмент, когато USB-кабельт е включен.
▶ Не използвайте измервателния инструмент като външна USB-памет.
▶ Не снимайте с измервателния инструмент хора и животни, тъй като лазерният лъч може да е включен постоянно. При включен лазерен лъч можете да заслепите хора, да предизвикате произшествия или да увредите очи.
▶ Не използвайте измервателния инструмент, ако има видими дефекти по стъклото на дисплея (напр. пукнатини и др.п.). Съществува опасност от нараняване.
▶ Внимание! При ползването на измервателния инструмент с Bluetooth® е възможно смущаването на работата на други устройства и съоръжения, самолети и медицински апарати (напр. сърдечни стимулатори, слухови апарати). Също така не може да се изключи евентуално вредно влияние върху хора и животни. Не използвайте електроинструмента с включен Bluetooth® в близост до медицински апарати, бензиностанции, химични съоръжения, в зони с повишена опасност от експлозии и в близост до взривоопасни материали. Не използвайте електроинструмента с включен Bluetooth® в самолети. Избягвайте продължителната работа в непосредствена близост до тялото.

Наименованието Bluetooth ^® както и графичните елементи (лога) са регистрирани търговски марки на фирма Bluetooth SIG, Inc. Ползването на това наименование и на графичните елементи от фирма Robert Bosch Power Tools GmbH става по лиценз.

Указания за безопасна работа със зарядни устройства

▶ Това зарядно устройство не е предназначено за ползване от

деца и лица с ограничени физически, сензорни или душевни възможности или без достатьчно опит. Това зарядно устройство може да се използва от деца от 8-годишна възраст и лица с ограничени физически, сензорни или душевни възможности или без достатьчно опит, ако са под непосредствен надзор от лица, отговорни за безопасността им, или ако са били обучени за сигурна работа със зарядното устройство и разбират свързаните с това опасности. В противен случай съществува опасност от неправилно ползване и трудови злополуки.

▶ Следете деца при ползване, по- чистване и поддържане. Така се предотвратява опасността деца да играят със зарядното устройство.

Предпазвайте зарядното устройство от дъжд и овлажняване. Проникването на вода в електроинструмента повишава опасността от токов удар.

Зареждайте измервателния уред само с включено-то в окомплектовката зарядно устройство.
▶ Поддържайте зарядното устройство чисто. Съществува опасност от токов удар вследствие на замърсяване.
▶ Винаги преди ползване проверявайте зарядното устройство, кабела и щепсела. Ако установите повреди, не ползвайте зарядното устройство. Не се опитвайте сами да отваряте зарядното устройство; допускайте ремонти да бъдат извършвани само от квалифицирани техници и само с използване на оригинални резервни части. Повредени зарядни устройства, кабели и щепсели увеличават опасността от токов удар.
He оставяйте зарядното устройство да работи върху леснозапалима повърхност (напр. хартия, плат и т.н.), респ. в леснозапалима среда. Поради нагряването на зарядното устройство по време на работа съществува опасност от пожар.

▶ При повреждане и неправилна експлоатация от акумулаторната батерия могат да се отделят пари. Проветрете помещението и, ако се почувствате неразположени, потърсете лекарска помощ. Парите могат да раздразнят дихателните пътища.

Описание на продукта и дейността

Моля, отворете разгъващата се страница с фигурите на измервателния уред и, докато четете ръководството, я оставете отворена.

Предназначение на електроинструмента

Измервателният уред е предназначен за измерване на разстояния, дължини, височини, наклони и за изчисляване на площи и обеми.

Резултатите от измерването могат да бъдат прехвърлени към други устройства посредством Bluetooth® и USB-интерфейс.

Измервателният уред е подходящ за работа на открито и в затворени помещения.

Изобразени елементи

Номерирането на елементите се отнася до изображение- то на измервателния уред на страницата с фигурите.

(1) Дисплей
(2) Бутон за измерване [▲(отпред или странично използваемо)
(3) Екранен клавиш [ ]

(4) Бутон плюс [+] /избор надясно

(5) Zoom бутон

(6) Поемане носещ клуп

(7) Копче за активиране измерващ връх

(8) Измерваш връх

(9) Бутон за включване, изключване и изтриване [ф

(11) Бутон минус [-] /избор наляво

(12) Екранен клавиш [ ]

(13) Функционален бутон [Func]

(14) Предупредителна табелка за лазерния лъч

(15) Сериен номер

(18) Отвор за лазерния лъч

(19) Камера

(20) Приемаща леща

(21) Носещ клуп

(22) Микро USB кабел

(24) Предпазна чанта

A) Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.

Елементи на дисплея

(a) Ред за резултата
(b) Целева индикация (кръстче)
(c) Поле за ъъгъл на наклона
(d) Дата / час
(e) Отправна равнина за измерването
(f) Статус на свързване

Bluetooth® не е активиран

Bluetooth® e активиран, изградена връзка

(g) Индикатор за акумулаторната батерия
(h) Редове за измерените стойности
(i) Настройки (екранен клавиш)
(j) Избрана функция за измерване
(k) Вградена памет (екранен клавиш)
(I) Вградена функция за помощ (екранен клавиш)
(m) Назад (екранен клавиш)
(n) Стартов екран (екранен клавиш)
(o) Настройки на уреда

Технически данни

Дигитален лазерен из-мервател на разстояния	GLM 120 C
Каталожен номер	3 601 K72 F..
Диапазон на измерване (обикновено)	0,08–120 m^A)
Диапазон на измерване (нетипично, неблагоприятни условия)	0,08–60 m^B)
Точност на измерване (обикновено)	± 1,5 mm^A)
Точност на измерване (обикновено, неблагоприятни условия)	± 3,0 mm^B)
Минимално деление на скалата	0,5 mm
Индиректно измерване на разстояние и либела
Диапазон на измерване 0^–360^ ( 4 × 90^ )
Измерване на наклон
Диапазон на измерване 0^–360^ ( 4 × 90^ )
Точност на измерване (обикновено)	± 0,2^CC(DL)

Дигитален лазерен из- мервател на разстояния GLM 120 C

Минимално деление на скалата

0,1°

Общи параметри

Работна температура -10^ ... +45°C
Температурен диапазон за съхраняване	-20^ ... +70°C
Допустим температурен диапазон на зареждане	+5°C ... +40°C
Относителна влажност макс.	90%
макс. работа височина над базовата височина	2000 m
Степен на замърсяване съгласно IEC 61010-1	2^6)
Клас лазер 2
Тип лазер 650 nm, <1 mW

Диаметър на лазерния лъч (при 25 °C) ок.

– на разстояние 10 m 9 mm
– на разстояние 100 m 90 mm
Автоматично изключване след прибл.
– Лазер 20 s
– Измервателен уред (без измерване)	5 min ^10
Macа съгласноEPTA-Procedure 01:2014	0,21 kg
Размери 142 (176) x 64 x 28 mm
Вид защита IP 54 (защитен срещу прах и водни пръски)

Пренасяне на данни

Bluetooth® Bluetooth® (4.2 low-energy)1
Работен честотен диапазон	2402 – 2480 MHz
Макс. мощност на излъчване	8 mW
Микро USB кабел USB 2.0
– Зарядно напрежение 5,0 V	—
– Заряден ток 1000 mA

Номинално напрежение 3,6 V
Капацитет 3120 mAh
Брой на клетките в акуму-латорната батерия	1

Зарядно устройство

Каталожен номер	2 609 120 7..
Време за зареждане ок. 5,5 h	D)

Дигитален лазерен из- мервател на разстояния GLM 120 C

Зареждащо напрежениена акумулаторната бате-рия	5,0 V=
Заряден ток 1000 mA
Клас на защита / II

A) При измерване от предния ръб на инструмента за измерване за висока възможност за отразяване на целта (напр. боядисана в бяло стена) е важно слабо фоново осветление и 25 °C работна температура. Освен това трябва да се отчита отклонение от ± 0,05 mm/m.
В) При измерване от предния ръб на инструмента за измерване за висока възможност за отразяване на целта (напр. боядисана в бяло стена) е важно силно фоново осветление. Освен това трябва да се отчита отклонение от ± 0,15 mm/m.
C) След калибриране при 0° и 90°. Допълнителна грешка на нарастване от макс. ±0,01°/градуса до 45°. Точността при измерване се отнася до трите ориентирания на калибрирането на измерването на наклони, вж. фиг. H
D) При 25 °C работна температура. Време за зареждане с USB зарядно устройство от 1 ампер. По-бързо зареждане при изключен измервателен инструмент.
E) Като отправна равнина при измерването на наклон служи ля-вата страна на измервателния уред.
F) В режим на непрекъснато измерване макс. работна температура е +40 °C.
G) само за неелектропроводимо замърсяване, при което обаче е възможно да се очаква временно причинена проводимост поради конденз
H) Времето за автоматично изключване може да се регулира (2, 5, 10 минути или никога).
I) При Bluetooth ^® -Low-Energy устройства според модела и операционната система може да не е възможно изграждане на връзка. Bluetooth ^® устройствата трябва да поддържат профила GATT.
Дълго време на работа на батерия се постига чрез енергоспестя- ващи мерки, напр. деактивиране на функцията Bluetooth ^® , ако тя не е нужна или намаляване на яркостта на дисплея и т.н.
За еднозначно идентифициране на Вашия измервателен уред служи серийният номер (15) на табелката на уреда.

Първоначално въвеждане в експлоатация

Зареждане на акумулаторната батерия

▶ Използвайте само посочените в раздела Технически данни зарядни устройства. Само тези зарядни устройства са с параметри, подходящи за използваната във Вашия измервателен уред литиево-йонна батерия.
▶ Използването на зарядни устройства на други производители може да доведе до дефекти по измервателния инструмент; по-високо напрежение (напр. 12 V) от зарядно устройство за автомобил също не е подходящо, за да се зарежда този измервателен инструмент. При неспазване гарантията изтича.
Съобразявайте се с напрежението на захранващата мрежа! Напрежението на захранващата мрежа трябва да съответства на данните, написани на табелката на зарядното устройство.

Указание: Акумулаторната батерия се доставя частично заредена. За достигане на пълната работоспособност на акумулаторната батерия преди първото ползване заредете акумулаторната батерия докрай.

Указание: Mikро USB буксата (16) за свързване на mikро USB кабела (22) се намира под капака на измерващия връх (8). За отваряне на капака натиснете копчето за активиране (7).

Литиево-йонната акумулаторна батерия може да бъде за- реждана по всяко време, без това да съкращава дългот- райността й. Прекъсване на зареждането също не й вре- ди.

Ако долният сегмент на индикатора за акумулаторната батерия (g) мига, могат да бъдат изпълнявани още само малък брой измервания. Заредете акумулаторната батерия. Ако рамката и сегментите на светлинния индикатор за степента на зареденост на батерията (g) мигат, не е възможно по-нататьшно измерване. Измервателният инструмент може да бъде ползван още съвсем кратко време (напр. за да проверите записите в списъка с измерени стойност). Заредете акумулаторната батерия.

С помощта на включения в окомплектовката микро USB-кабел (22) свържете измервателния инструмент със зарядното устройство (23). Пъхнете зарядното устройство (23) в контакта. Зареждането започва.

Светлинният индикатор (g) указва процеса на зареждане. По време на зареждане сегментите му се появват на дисплея последователно. Ако се виждат всички сегменти на индикатора за акумулаторната батерия (g), акумулаторната батерия е напълно заредена.

Когато продължително време не използвате зарядното устройство, го изключвайте от захранващата мрежа.

Освен това акумулаторната батерия може да бъде заредена през USB порт. За целта с микро USB кабела включете измервателния уред към USB порт. При включен USB-интерфейс (зареждане на батерията, пренос на данни) времето за зареждане може да е значително по-дълго.

Електроинструментът не може да се ползва самостоятел- но по време на зареждане.

По време на зареждане Bluetooth® се изключва. Съществуващите връзки с други уреди се прекъсват. При това може да се стигне до загуба на информация.

Указания за оптимално боравене с акумулаторната батерия в измервателния инструмент

Съхранявайте измервателния инструмент само в допустимия температурен диапазон, (вж. „Технически данни“, Страница 268). Напр. не оставяйте през лятото измервателния уред в автомобил.

Съществено съкратено време за работа след зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена от клиентската служба на Bosch.

Спазвайте указанията за бракуване.

270|Български

▶ Не оставяйте уреда включен без надзор; след като приключите работа, го изключвайте. Други лица могат да бъдат заслепени от лазерния лъч.
▶ Предпазвайте измервателния прибор от овлажняване и директно попадане на слънчеви лъчи.
▶ Не излагайте измервателния уред на екстремни температури или резки температурни промени. Напр. не го оставяйте продължително време в автомобил. При големи температурни разлики оставайте електроинструментът първо да се темперира преди да го включите. При екстремни температури или големи температурни разлики точността на измервателния уред може да се влоши.
▶ Избягвайте силни удари или изпускане на измервателния уред. След ударни въздействия върху измервателния уред трябва да извършвате проверка на точността му, преди да продължите да го използвате Проверка за точност на измервателния инструмент.
Измервателният уред е съоръжен с безжичен интерфейс. Трябва да се спазват евентуални ограничения, напр. в самолети или болници.

Включване и изключване

По време на работа внимавайте приемната леща (20), изходът за лазерно лъчение (18) и камерата (19) да не са затворени или покрити, тъй като в противен случай не са възможни коректни измервания.

• За включване на измервателния уред и лазера натиснете крактотрайно предния или страничния бутон за измерване (2) [▲]
• За включване на измервателния инструмент без лазера натиснете краткотрайно бутона за включване и изключване (9) [ф
  ▶ Не насочвайте лазерния лъч към хора или животни; не гледайте срещу лазерния лъч, също и от голямо разстояние.

За изключване на лазера натиснете за кратко бутона за включване, изключване и изтриване (9)

За изключване на камерата натиснете бутона на камера- та (10).

За изключване на измервателния уред задръжте бутона за включване, изключване и изтриване (9) [ф].

При изключване на измервателния уред намиращите се в паметта стойности и настройките се запазват.

Камера

При включване на измервателния инструмент камерата (19) се включва автоматично. За изключване натиснете върху бутона за камерата (10).

При по-големи разстояния (ок. > 5 м) допълнително се показва целева маркировка, за да се маркира измервателната точка.

Оптимизиране на видимостта на точката на лазера

При използване на измервателния инструмент по-специално на открито, при слънчеви лъчи, но и при дълги отсечки на закрито може да се стигне до невидимост на лазерната точка. Видимостта на лазерната точка/измервателната цел може допълнително към включването на камерата да се подобри чрез:

– настройка на яркостта на дисплея (настройки на уреда)
- Използване на зOOM с бутона (5).

Измерване

След включване измервателният уред се намира в режим за измерване на дължини. За друга функция на измерване натиснете бутона (13) [Func]. Изберете желаната функция за измерване с бутона (4) [+] или бутона (11) [-] от (вж. „Функции за измерване“, Страница 272). Активирайте функцията за измерване с бутона (13) [Func] или с бутона за измерване (2) [▲]

След включване за отправна равнина автоматично се установява задният ръб на измервателния уред. За смяна на референтната равнина (вж. „Избиране на референтна равнина (вж. фиг. А)“, Страница 270). Допрете измервателния уред до желаната начална точка за измерването (напр. стена).

Указание: Ако измервателният инструмент се включи с бутона за включване, изключване и изтриване (9) [ф, натиснете за кратко бутона за измерване (2) [▲за да включите лазера.

За стартиране на измерването натиснете бутона (2) [▲] След това лазерният лъч се изключва. За следващо измерване повторете тази процедура.

При включен непрекъснат лазерен лъч и в режим на непрекъснато измерване измерването започва още с лед първото натискане на бутона (2) [▲]

▶ Не насочвайте лазерния лъч към хора или животни; не гледайте срещу лазерния лъч, също и от голямо разстояние.

Указание: Измерената стойност обикновено се появява след 0,5 s и не по-късно от ок. 4 s. Продължителността зависи от разстоянието, светлинните съотношения и отражателните свойства на целевата повърхност. След приключване на измерването лазерният лъч се изключва автоматично. Включеният перманентен лазерен лъч не се изключва след измерването (вж. „Непрекъснат лазерен лъч“, Страница 271).

Избиране на референтна равнина (вж. фиг. А)

За измерванията можете да избирате между четири различни отправни равнини:

– задния ръб на измервателния уред (напр. при допиране до стена),
– края на отворения на 180° измерващ връх (8) (напр. за измервания отъгли),
– предния ръб на измервателния уред (напр. при измерване от ръба на маса),

– центъра на резбовия отвор (17) (напр. при измерване със статив)

Отварянето и прибирането на измерващия връх (8) на 180° автоматично се разпознава и се предлага съответната референтна равнина. Потвърдете настройката с бутона за измерване (2) [▲]

Изберете с екранния клавиш (3) [+] настройките на измервателния инструмент. Изберете с бутона (4) [+] или бутона (11) [-] референтната равнина и потвърдете с бутона (13) [Func].

Винаги след включване за начална точка се избира автоматично задният ръб на измервателния уред.

Непрекъснат лазерен лъч

Можете при нужда да настроите измервателния инструмент на постоянен лазерен лъч. Изберете за целта с екранния клавиш (3) [+] настройките на измервателния инструмент. Изберете с бутона (4) [+] или бутона (11) [-] перманентния лазерен лъч и потвърдете с бутона (13) [Func].

▶ Не насочвайте лазерния лъч към хора или животни; не гледайте срещу лазерния лъч, също и от голямо разстояние.

Лазерният лъч остава в тази настройка и между измерванията, за измерване е нужно само еднократно кратко натискане на бутона за измерване (2) [▲]

Изключването на непрекъснатия лазерен лъч става отново в настройките или автоматично при изключване на измервателния инструмент.

Меню "Настройки"

За да попаднете в меню "Настройки" (i), натиснете за кратко екранния клавиш (3) [или задръжте бутона (13) [Func] натиснат.

Изберете с бутона (4) [+] или бутона (11) [-] желаната настройка и потвърдете с бутона (13) [Func]. Изберете желаната настройка.

За да напуснете менюто "Настройки", натиснете бутона за включване, изключване и изтриване (9) [фили екран-ния клавиш (12) [

Settings (Настройки)

	Bluetooth®
	Референтна равнина
	Функция на таймера
	Непрекъснат лазерен лъч
	Калибриране измерване на наклони
	Калибриране целева индикация
	Вградена памет (изтриване и формати-ране)
	Настройки на уреда

Функция на таймера

Функцията на таймера помага напр. при измерване в труднодостъпни места или когато трябва да се предотвратят движения на измервателния инструмент при измерването.

Изберете в настройките функцията на таймера. Изберете желания времени диапазон от активирането до измерването и потвърдете с бутона за измерване (2) [или бутона (13) [Func].

Натиснете след това бутона за измерване (2) [A] за да включите лазерния лъч и да го насочите към целевата точка. Натиснете бутона за измерване (2) [A] отново, за да активирате измерването. Самото измерване се извършва след изтичане на избрания интервал. Измерената стойност се показва в реда за резултата (a).

В статусния ред горе се показва времяят интервал от активирането до измерването.

Непрекъснато измерване, както и минимално/максимално измерване не са възможни при настроена функция на таймера.

Таймерът остава настроен до изключване на измервателния инструмент, респ. докато таймерът в меню "Настройки" не се изключи.

Меню "Настройки на уреда"

Изберете с бутона (4) [+] или бутона (11) [-] желаната настройка на уреда и потвърдете с бутона (13) [Func]. Изберете желаната настройка на уреда.

За да напуснете менюто "Настройки на уреда" (о), натиснете бутона за включване, изключване и изтриване (9) [фили екранния клавиш (12) [ ].

Настройки на уреда

	Език
	Час и дата
ft/m	Мерна единица
	Единица за ъгъл
	TrackMyTools
i	Информ. за уреда
	Звукови сигнали
	Време за изключване
	Димер
	Яркост на дисплея
	Оформление на дисплея

Настройка на езика

Изберете в настройките на уреда "Език". Настройте желания език и потвърдете с бутон (13) [Func].

272 | Български

Изберете в настройките на уреда "Час и дата". Настройте датата и часа съгласно указанията на дисплея и потвърдете с екранен клавиш (12) [ ]

Смяна на мерната единица

Изберете в настройките на уреда "Мерна единица". Ос- новната мерна единица е "м" (метър).

Настройте желаната мерна единица и потвърдете с бутон (13) [Func].

За излизане от тази опция натиснете бутона за включване, изключване и изтриване (9) [6] или екранния клавиш (3) [7] След изключване на измервателния инструмент избраната настройка на уреда остава запаметена.

Смяна на единицата за ъгъл

Изберете в настройките на уреда "Единица за ъгъл". Ос- новната настройка е единицата за ъгъл "о" (градус).

Настройте желаната единица за ъгъл и потвърдете с бутон (13) [Func].

За излизане от тази опция натиснете бутона за включване, изключване и изтриване (9) [6] или екранния клавиш (3) [7] След изключване на измервателния инструмент избраната настройка на уреда остава запаметена.

TrackMyTools

Изберете в настройките на уреда "TrackMyTools". Потвърдете настройката с бутона (13) [Func].

Първоначално активиране е нужно. Предаването на данни е възможно само със съответното приложение или съответната компютърна програма.

TrackMyTools може по всяко време да се деактивира от- ново.

Изберете в настройките на уреда "Dimmer".

Осветлението на дисплея е включено. С оглед предпазва- не на батериите/акумулаторните батерии, ако в продъл- жение на прибл. 30 секунди не бъде натиснат бутон, ос- ветлението на дисплея се изключва.

Времето до стартиране на затъмнението може да се регулира (настройки на уреда).

Яркостта на дисплея може да се адаптира на няколко степени според условията на заобикалящата среда (настройки на уреда).

Функции за измерване

Указание: Вградена функция за помощ

Измервателният уред има анимирана помощ за всеки режим на измерване. Изберете за целта бутона (13) [Func], бутоните (4) [+] или (11) [-] и след това екранния клавиш (3) [Aнимацията показва подробно стъпките за избраната функция.

Анимацията може да бъде спряна и пусната отново по всяко време с (3) [+] Можете да скролвате напред и назад с бутоните (4) [+] или (11) [-].

Измерване на дължини

Изберете измерването на дължина.

За включване на лазерния лъч натиснете краткотрайно бутона за измерване (2) [▲]

Натиснете за измерване за кратко бутона за измерване (2) [▲ Измерената стойност се изобразява в долната част на дисплея.

Повтаряйте горните стъпки при всяко след- ващо измерване. Последно измерената стойност се намира най-долу на дисплея, предпоследната - над нея и т.н.

Непрекъснато измерване

При непрекъснато измерване измервателният уред може да бъде преместван спрямо целевата точка, като измерената стойност се актуализира всеки 0,5 s. Например можете да се отдалечите от стена на желаното разстояние, текущото разстояние се вижда непрекъснато.

Изберете непрекъснато измерване

За включване на лазерния лъч натиснете краткотрайно бутона за измерване (2) [▲]

Насочете измервателния уред, докато на дисплея се изобрази стойността на желаната дължина.

Чрез кратко натискане на бутона за измерване (2) [Аспирате непрекъснатото измерване. Текущо измерената стойност се изобразява долу на дисплея. Максималната и минимална измерени стойности са над нея. Повторно натискане на бутона за из-

мерване (2) [★стартира непрекъснатото измерване от- НОВО.

Непрекъснатото измерване се изключва автоматично след 5 min автоматично.

Измерване на площ

Изберете измерване на площ.

След това измерете последователно широчината и дължината така, както измервате дължина. Лазерният лъч остава включен между двете измервания. Отсечката, която трябва да бъде измерена, мига на символа за измерване на площ (вж. елемент за индикация (j)).

Първата измерена стойност се показва в горната част на дисплея.

След приключване на второто измерване площа се изчислява автоматично и се по- казва. Най-отдолу на дисплея стои резулта- т, над него - стойностите от отделните из-

мервания.

Измерване на обем

Изберете измерване на обем

След това измерете последователно широчината, дължината и височината, както се измерват дължини. Лазерният лъч остава включен между измерванията. Отсечката, коя-то трябва да бъде измерена, мига на символа за измерване на обем (вж. елемент за индикация (j)).

Първата измерена стойност се показва в горната част на дисплея.

След приключване на третото измерване обемът се изчислява автоматично и се по- казва на дисплея. Най-отдолу на дисплея стои резултатът, над него - стойностите от от-

делните измервания.

Индиректно измерване на разстояние

Изберете индиректно измерване на разстояние «За индиректно измерване на разстояние на разположение са четири функции за измерване, с които съответно могат да се установяват различни отсечки.

Индиректното измерване на дължина служи за измерване на разстояния, които не могат да бъдат измерени непосредствено, тъй като по пътя на лъча има препятствие или тъй като в крайната точка няма отразяваща повърхност. Този метод на измерване може да бъде приложен само във вертикално направление. Всяко отклонение в хоризонтално направление води до увеличаване на грешката в измерването.

Указание: Индиректното измерване на разстояния е винаги по-неточно от директното. Съгласно принципа на работа грешките при измерването могат да са по-големи от тези при директно измерване. За подобряване на точността на измерване препоръчваме ползването на статив (не е включен в окомплектовката). Между отделните измервания лазерният лъч остава включен

a) Индиректно измерване на височина (вж. фиг. В) Изберете индиректно измерване на височина

Внимавайте измервателният уред да е на същата височина, на която е долната крайна точка на измерваната височина. След това завъртете измервателния уред около началната точка "1" (изобразена на дисплея като червена линия).

След приключване на измерването резултатът за търсеното разстояние "X" се изписва на реда (a). Измерените стойности за разстоянието "1" и ъгъла "ɑ" са изписани на редовете (h).

б) Двойно индиректно измерване на височина (вж. фигур. С)

Измервателният уред може да измерва индиректно вся какви разстояния, които са във вертикалната равнина на измервателния уред. Изберете двойно индиректно измерване на височина. Измерете отсечките "1" и "2" тази последователност, както обикновено измервате дължини.

След приключване на измерването резултатът за търсеното разстояние "X" се изписва на реда (a). Измерените стойности за отсечките "1", "2" и ъгъла "a" се изобразяват на редовете (h).

Внимавайте при всички единични измерва-

ния на индиректното определяне на височина отправната равнина (напр. задният ръб на измервателния уред) да

остава непроменена.

в) Индиректно измерване на дължина (вж. фигур. D)

Изберете индиректното измерване на дължина △ Внимавайте измервателният уред да е на същата височина, на която е търсената крайна точка на измерването. След това завъртете измервателния уред около отправната равнина и измерете разстоянието "1" по начина, по който измервате дължини.

След приключване на измерването резултатът за търсеното разстояние "X" се изписва на реда (a). Измерените стойности за разстоянието "1" и ъгъла "ɑ" са изписани на редовете (h).

Трапецовидното измерване може напр. да се използва за установяване на дължината на покривно скосяване.

Изберете трапецовидно измерване

Измерете отсечките "1", "2" и "3" тази последовател- ност, както обикновено измервате дължини. Внимавайте измерването на отсечката "3" да започва точно в крайна- та точка на отсечката "1" и между отсечките "1" и "2" както и между "1" и "3" има прав въл.

След приключване на последното измерване резултатът за търсената отсечка "X" в реда с резултати (a). Отделните измерени стойности се показват на редовете с измервани стойности (h).

Измерване на площ на стени (вж. фиг. F)

Измерването на площ на стени служи за определяне на обща площ, сума от няколко отделно измерени площи, имащи обща височина. На показания пример трябва да бъде определена общата площ на няколко стени, които имат една и съща височина на помещението H, но с различни дължини L.

Изберете измерване на площа на стени

Измерете височината на помещението Н по стандартния начин за измерване на дължини. Измерената стойност се показва на горния ред с резултатите. Лазерът остава включен.

След това измерете дължината L _1 на първата стена. Площта се измерва автоматично и се изобразява на реда за резултата (a). Последната измерена дължина е в долния ред с резултати от измерване (h). Лазерът остава включен.

След това измерете дължината L 2 , на втората стена. Показваната на реда (h) стойност от измерването се сумира с дължината L 1 . Сумата на двете дължини (показвана на средния ред за резултати (h)) се умножава със запаметената височина H. Общата площ се изписва на реда за резултата (a).

Можете да измервате произволен брой допълнителни дължини L_x , които автоматично се добавят и се умножа-

274|Български

ват с височината Н. Предпоставка за коректното определяне на площите е първата измерена дължина (в разгледания пример височината Н) да е обща за всички повърхности, чиято площ измервате.

При тази функция се показва многократно предварително зададена дължина (отсечка). Тази дължина може да бъде пренасяна на друга повърхност, напр. с цел отразване на детайли с една и съща дължина или за подготовка на панели при сухо строителство. Регулируемата минимална дължина възлиза на 0,1 m, максимальната дължина възлиза на 50 m.

Указание: Във функцията за трасиране се показва разстоянието за маркиране на дисплея. Референцията не е ръба на измервателния инструмент.

Изберете функцията Трасиране!!

Настройте желаната дължина с бутона (4) [+] или бутона (11) [-].

Стартирайте функцията за трасиране с бутона за измер- ване (2) [▲] и бавно се отдалечете от началната точка.

Измервателният уред измерва непрекъснато разстоянието до началната точка. При това се показват едновременно зададената дължина и текущата дължина. Долната, респ. горната стрелка показват най-малкото разстояние до следващата, респ. предход-

ната маркировки.

Указание: При непрекъснато измерване можете да зададете текущата стойност като целева и чрез натискане на бутона (2) [▲]

Лявата стойност показва колко пъти зададената дължина е била достигната. Зелените стрелки отстрани на дисплея показват достигането на дължина с цел маркиране.

Червените стрелки, респ. червеният надпис

показват реалната стойност, ако референтната стойност е извън дисплея.

Измервателният уред се превключва автоматично между две състояния.

Цифровата либела служи за проверка на хоризонталното или вертикално подравняване на обект (напр. миялна машина, хладилник и т.н.).

Когато наклонът превишава 3°, на дисплея светва червената точка.

Като референтна повърхност за дигиталната водна везна служи долната страна на измервателния инструмент.

Измерването на наклон служи за измерване на ъгъл на наклонени повърхности или мислени прави (напр. на стълби, парапети, сводове за мебели, при прекарване на тръби и др.п.).

Като отправна равнина при измерването на наклон служи лявата страна на измервателния уред. Ако по време на измерването дисплеят започне да мига, из- мервателният уред е бил наклонен твърде силно странич- но.

Функции по запаметяване

Стойността, респ. крайният резултат от всяко приключило измерване автоматично се записва.

Съвет: Ако камерата се включи, автоматично снимката се запаметява заедно с резултата от измерването. Следната информация е отпечатана в снимката:

- резултат от измерването

– отделни измервания (нужно за установяване на резултата от измерването)

– използвана измервателна функция

- референция

-дата и час

- ъгъл на наклон (само при включена водна везна).

Ако снимката се използва за документация и се предава по микро USB кабел, ние препоръчваме да не се активира zoom.

Ако измервателният инструмент е свързан с крайния уред посредством микро USB кабел, допълнително се създава csv файл с всички запаметени стойности от измерването.

Запаметени стойности

Могат да бъдат извиквани най-много 50 стойности (измерени стойности или снимки със стойности от измерване).

Изберете функцията за запаметяване с екранния клавиш (12) [ ]

В горната част на дисплея се показва номерът на запаметената стойност, отдолу - самата стойност и функцията за измерване, при която е била определена

Натиснете бутона (4) [+], за да прелистите напред в запаметените стойности.

Натиснете бутона (11) [-], за да се придвижите назад през запаметените стойности.

Ако в паметта няма записана стойност, в долната част на дисплея се изобразява "0.000", а в горната - "0".

Най-старата запаметена стойност се намира в позиция 1 в паметта, а последната запаметена - в позиция 50 (при 50 запаметени стойности). При записване на следващи стойности се изтрива винаги най-старата запаметена стойност.

Изтриване на съдържанието на паметта

За отваряне на паметта натиснете екранния клавиш (12)

[3] За изтриване на съдържанието на паметта натискайте докато е нужно екранния клавиш (3) [4] За да изтриете всички намиращи се в паметта стойности, можете да използвате и функцията "от менюто "Настройки". Потвърдете след това с екранния клавиш (12) [5]

Форматиране на паметта

USB паметта може да се форматира наново (напр. при проблеми с паметта). За тази цел изберете функцията

"от менюто "Настройки" и потвърдете с екранния клавиш (12) [ ] При форматиране всички намиращи се в паметта данни се изтриват. USB паметта не бива да

се форматира от други уреди (напр. външен компю- тър).

Събиране/изваждане на стойности

Измерени или изчислени стойности могат да бъдат съби- рани или изваждани.

Събиране на стойности

Следният пример описва добавянето на повърхности: Установете повърхност съгласно раздел "Измерване на повърхности" (вж. „Измерване на площ“, Страница 272).

Натиснете бутона (4) [+]. На дисплея се показват изчислената площ и символът "+". Натиснете бутона за измерване (2) [▲] за да стартирате ново измерване на площ. Установете повърхността съгласно раздел "Измерване на повърхности" (вж. „Измерване

на площ“, Страница 272). Когато приключи второто измерване, резултатът от него се показва долу на дисплея. За да покажете резултата, натиснете отново бутона за измерване (2) [▲]

Указание: При измерване на дължина веднага се показва резултатът.

Изваждане на стойности

За изваждане на стойности натиснете бутона (11) [-]. Начинът на работа е аналогичен на "Добавяне на стойности".

Изтриване на измерени стойности

Чрез кратко натискане на бутона за включване, изключване и изтриване (9) [ф можете да изтриете във всички функции за измерване последно установената стойност.

Пренос на данни към други уреди

Измервателният инструмент е снабден с Bluetooth® модул, който с радиотехника позволява предаването на данни до определени мобилни устройства с Bluetooth® интерфейс (напр. смартфон, таблет).

Информация за необходимите системни изисквания за осъществяването на Bluetooth® връзка можете да намерите на интернет страницата на Бош на адрес

www.bosch-professional.com

▶ Допълнителна информация ще откриете в продук-товата страница на Bosch.

При преноса на данни с помощта на Bluetooth® е възможно възникването на забавяне между мобилното устройство и измервателния уред. Това може да се дължи на разстоянието между двете устройства или на самия измерван обект.

Активиране на Bluetooth® интерфейса за предаване на данни на мобилно устройство

Активирането на Bluetooth® интерфейса става в настройките. За активиране на Bluetooth® сигнала натиснете бутона (4) [+]. Уверете се, че интерфейсът Bluetooth® на Вашето мобилно устройство е активиран.

За увеличаване на функционалния обхват на мобилното устройство и за улесняване на обработката на информацията разполагате със специалното приложение на Бош (App) Measuring Master. Те могат да бъдат изтелгени от съответния магазин в зависимост от вида на устройството.

След стартиране на приложението на Бош се изгражда връзката между устройството и измервателния уред. Ако бъдат открити няколко активни измервателни инструмента, изберете желания въз основа на серийния номер. Серийният номер (15) ще откриете върху типовата табелка на вашия измервателен инструмент.

Статусът на свързване и активното свързване (f) се показват на дисплея (1) на измервателния уред.

Деактивиране на Bluetooth® интерфейса

Деактивирането на Bluetooth ^ свързването става в настройките. За деактивиране на Bluetooth ^ сигнала натиснете бутона (11) [–] или изключете измервателния инструмент.

USB интерфейс

Пренос на данни чрез USB интерфейса

С помощта на микро USB интерфейса измервателният уред може да се извърши пренос на данни към устройства с USB интерфейс (напр. компютри, лаптопи).

Свържете измервателния уред с компютъра или лаптопа си с помощта на микро USB кабела. Операционната система на вашия компютър или лаптоп автоматично разпознава измервателния уред като драйв.

Указание: Когато измервателният уред бъде свързан към компютър или лаптоп с помощта на USB кабел, литиевойонната батерия започва да се зарежда. Според размера на зарядния ток варира времето на зареждане.

Указания за работа

▶ Допълнителна информация ще откриете в продук-товата страница на Bosch.
▶ Измервателният уред е съоръжен с безжичен интерфейс. Трябва да се спазват евентуални ограничения, напр. в самолети или болници.

Общи указания

По време на измерване приемащата леща (20), отворът за изходящия лазерен лъч (18) и камерата (19) не трябва да бъдат закривани.

По време на измерването уредът не бива да бъде преместван. Затова по възможност допирайте измервателния уред до здрава опорна повърхност.

Фактори, влияещи върху диапазона на измерване

Диапазонът на измерване зависи от светлинните условия и отразителната способност на повърхността, до която се мери. За по-добро виждане на лазерния лъч при силна околна светлина използвайте камерата (19), лазерните очила (26) (не са включени в окомплектовката) и лазер-

276 | Български

ната целева плочка (25) (не е включена в окомплектовка- та) или засенчете целевата повърхност.

Фактори, влияещи върху точността на измерването

Въз основа на ползваните при измерването физически ефекти не могат да бъдат изключени възникващи грешки при измерването до различни повърхности. В това число влизат:

– прозрачни повърхности (напр. стъкло, вода),
– отразяващи повърхности (напр. полирани метални предмети, стъкло),
– порести повърхности (напр. изолационни материали),
– повърхности с грапава структура (напр. груба мазилка, естествен камък).

При необходимост при измерване до такива повърхности използвайте отразяваща мерителна плочка (25) (не е включена в окомплектовката).

Освен това грешни показания могат да се получат при измерване до повърхности, които са под ъгъл.

Точността на измерената стойност може да се повлияе също така от наличието на въздушни слоеве със силен градиент на температурата или индиректни отражения.

Проверка на точността и калибриране на измерването на наклон (вж. фиг. Н)

Проверявайте периодично точността на измерването на наклони. Това се извършва чрез измерване със завъртане. За целта поставете измервателния уред легнал на маса и измерете наклона. Завъртете измервателния уред на 180° и измерете наклона отново. Разликата на измерените стойности трябва да е най-много 0,3°.

При по-големи отклонения трябва да калибрирате измер- вателния уред повторно. Изберете за целта са наст- ройките. Следвайте указанията на дисплея.

След големи температурни изменения, както и след из- пускане, препоръчваме проверка на точността и при не- обходимост калибриране на измервателния уред наново. След рязка промяна на температурата, преди да извър- шите калибриране, оставете измервателния уред извест- но време да се темперира.

Проверка на точността на измерването на разстояние

Можете да проверите точността на измервателния уред, както е описано по-долу:

– Изберете непроменяща се отсечка с дължина между 3 и 10 м, чиято точна дължина Ви е известна (напр. широкочина на стая, отвор на врата и т.н.). Измерването трябва да се извърши при благоприятни условия, т.е. измерваната дължина трябва да е в помещение на закрито със слабо фоново осветление и повърхността, до която се мери, трябва да е гладка и отразяваща добре (напр. боядисана в бяло стена).
– Измерете трасето 10 пъти последователно.

При благоприятни околни условия отклонението на отделните измервания трябва да е най-много ±2 mm за цялата измерена дължина. Запишете резултатите от измерването в протокол, за да можете да направите сравнение на точността в по-късен момент.

Проверка на точността и калибрирането на целевата индикация (кръстче)

Проверявайте редовно точността на изравняването на лазера и целевата индикация.

– Изберете ярка, по възможност лошо осветена повърхност (напр. бяла стена) на мин. 5 м разстояние като цел.
– Проверете дали точката на лазера е в рамките на целевата индикация на дисплея.

Ако точката на лазера не е в рамките на целевата индикация, трябва да калибрирате наново индикацията.

Изберете за целта свнастройките. Следвайте указания- та на дисплея.

Работа със статив (принадлежност)

Използването на статив е необходимо специално при измерване на големи разстояния. Като използвате отвора с резба (27) захванете уреда с 1/4" резба към плочката за бързо захващане на статива (17) или обикновен статив за фотоапарати. Затегнете го с винта за застопоряване на плочката за бързо захващане на статива.

Настройте референтната равнина за измервания със статив в настройките (референтна равнина статив).

Грешки – Причини за възникване и начини за отстраняване

Причина Помощ
Предупреждение за температура мига, измерването не е възможно

Измервателният уред е из-вън допустимия температурен диапазон за работа от – 10 °C до +45 °C (в режим непрекъснато измерване до +40 °C).

Изчакайте, докато температурата на измервателния уред достигне допустимия работен диапазон.

Опит за събиране/изважда-не на стойности с различни мерни единици	Събирайте/изваждайте само стойности с еднаква размерност.
Ъгълът между лазерния лъч и целевата повърхност е твърде остър.	Увеличете ъгъла между лазерния лъч и целевата повърхност.
Целевата повърхност отра-зява твърде силно (напр. огледало), респ. твърде слабо (напр. черен плат), или околната светлина е твърде силна.	Използвайте отражателната плочка (25) (допълнително приспособление)

Причина Помощ

Изходящият отвор за лазерния лъч (18), приемащата леща (20), респ. камерата (19) са запотени (напр. в резултат на рязка температурна промяна).	Избършете изходящия отвор за лазерния лъч (18), приемащата леща (20), респ. камерата (19) с мека кърпа
Изчислената стойност е поголяма от 1 999 999 или по-малка от -999 999 m/ m ^2 /m ^3 .	Разделете изчислението на отделни стъпки.

Калибрирането на измерването на наклони не е извършено в правилната последователност или в правилните позиции.	Извършете калибриране отново съгласно указанията на дисплея и по процедурата, описана в ръководство за експлоатация.
Използваните за калибрирането повърхности не са били строго хоризонтални или строго вертикални.	Повторете калибрирането на хоризонтална, респ. вертикална повърхност; при необходимост проверете повърхностите с водна либела.
При натискане на бутона измервателният уред е бил преместен, респ. наклонен.	Повторете калибрирането и дръжте измервателния уред неподвижно по време на натискане на бутона.

Температурата на измервателният уред е извън допустимия диапазон за зареждане на акумулаторната батерия.

Изчакайте, докато температурата достигне допустимия диапазон за зареждане на акумулаторната батерия.

Индикатор за акумулаторната батерия (g) и индикатор "ERROR" на дисплея

Напрежението за зареждане на акумулаторната батерия не е правилно.

Уверете се, че е зарядното устройство е включено правилно в контакта и функционира изрядно. Ако символът мига, акумулаторната батерия е повредена и трябва да бъде заменена в оторизиран сервис за електроинструменти на Бош.

Резултатьт от измерването е недостоверен

Целевата повърхност не от-разява по подходящ начин за еднозначно измерване (напр. водна повърхност, стъкло).

Покрийте целевата повърх-ност.

Изходът за лазерно излъч-ване (18) респ. приемната

Освободете изходящия от-вор за лазерния лъч (18),

Причина Помощ

леща (20) респ. камерата (19) са покрити.	приемащата леща (20) респ. камера (19).
Избрана е грешна отправна равнина.	Изберете отправна равнина, подходяща за извършваното измерване.
Препятствие по пътя на лазерния лъч.	Цялата лазерна точка трябва да попадне на повърхността, до която се измерва.

Bluetooth® не може да бъде активиран

Акумулаторната батерия е твърде слаба.

Заредете акумулаторната батерия на измервателния уред.

Няма Bluetooth® връзка

Смущения в Bluetooth®връзката	Изключете Bluetooth®върху измервателния уред и върху мобилното устройство и го включете отново.
	Проверете приложението на мобилното Ви устройство.
	Проверете дали Bluetooth®е активиран върху Вашия измервателен уред и върху мобилното крайно устройство.
	Проверете дали мобилното Ви устройство не е претоварено.
	Намалете разстоянието между мобилното устройство и измервателния уред.
	Избягвайте препятствията (напр. стоманобетон, метални врати) между измервателния уред и мобилното устройство. Стойте на разстояние от електромагнитни източници на смущения (напр. WLAN устройства).

Не е възможен пренос на данни през USB интерфейса

Микро USB кабел Проверете дали микро USBкабельт е включен правил-но и докрай.

Проверете микро 623 кабе-ла за повреди.

Измервателният уред следи за правилното си функциониране при всяко измерване. Ако бъде установена повреда, на дисплея се изобразява само показания встрани сим- вол. В такъв случай или в случай, че посоче-

ните по-горе мерки не отстранят възникналия проблем,

278 | Македонски

занесете измервателния уред на Вашия търговец или в оторизиран сервис за електроинструменти на Бош.

Поддържане и сервис

Поддържане и почистване

Поддържайте измервателния уред винаги чист.

Не потопявайте измервателния уред във вода или други течности.

Избърсвайте замърсяванията с мека, леко навлажнена кърпа. Не използвайте почистващи препарати или разтворители.

Почистете по-специално приемната леща (20), отвора на лазерния изход (18) и камерата (19) много внимателно: Внимавайте да няма мръсотия върху приемната леща, отвора на лазерния изход и камерата. Почиствайте приемната леща, отвора на лазерния изход и камерата само с препарати, които са подходящи за обективите на фотоапарати. Не се опитвайте да отстранявате замърсявания с остри предмети от приемната леща, отвора на лазерния изход или камерата и не търкайте с кърла камерата и приемната леща (опасност от надраскване).

При необходимост от ремонт предоставяйте измервателния уред в чантата (24).

Клиентска служба и консултация относно употребата

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и информация за резервните части ще откриете и на: www.boschpt.com

Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите продукти и техните аксесоари.

Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.

България

Robert Bosch SRL

Тел.: [phone] (Български)

Измервателният уред, допълнителните приспособления и опаковките трябва да бъдат подложени на екологична преработка за усвояване на съдържащите се в тях суровини.

Не изхвърляйте уреда при битовите отпадъци!

Само за страни от ЕС:

Съгласно европейска директива 2012/19/EC измервателните уреди, които не могат да се ползват повече, а съгласно европейска директива 2006/66/EO повредени или изхабени обикновени или акумулаторни батерии трябва да се събират и предава за оползотворяване на съдържащите се в тях суровини.

Акумулаторни или обикновени батерии:

Допуска се демонтирането на вградените акумулаторни батерии само от квалифицирани техници с цел природосьобразното им изхвърляне. При отваряне на корпуса на измервателния уред уредът може да бъде повреден.

Преди да демонтирате акумулаторната батерия, погрижете се тя да е напълно изтощена.

Преди да демонтирате акумулаторната батерия, погрижете се тя да е напълно изтощена. Отстранете типовата табелка, отворете измерващия връх и свалете всички винтове от задната страна на корпуса. Свалете обшивката на корпуса, разхлабете всички кабели от платката и развийте винтовете. Сега можете да свалите платката и да видите акумулаторната батерия. Разхлабете двата винта и свалете акумулаторната батерия за правилно изхвърляне.

Дори и при пълно разреждане в акумулаторната батерия остава ограничено количество остатъчен заряд, който се освобождава при късо съединение.

Не изхвърляйте акумулаторни или обикновени батерии при битовите отпадъци или във водохранилища, не ги изгаряйте. Обикновени или акумулаторни батерии трябва по възможност предварително да бъдат разреждани докрай и събирани и рециклирани или изхвърляни по начин, който не замърсява околната среда.

Македонски

Bluetooth® не е активиран

За да го отворите менито „Поставки“ (i), кратко притиснете на мекото копче (3) [или држете го притиснато копчето (13) [Func].

Bluetooth® не може да се активира
