MANUAL DE UTILIZARE GLM 120 C Professional BOSCH

Română ...... Pagina 253

Instrucțiuni de siguranță

Citiți și respectați toate instrucțiunile, pentru a putea utiliză în condiții de maximă siguranță aparatul de măsură. Dacă aparatul

de măsură nu este utilizat conform acestor instrucțiuni, dispozitivele de protecție integrate în acesta pot fi afectate. Nu deteriorați niciodată indicatoarele de avertizare de pe aparatul dumneavoastră de măsură, făcându-le nelizibile. PĂSTRAȚI ÎN CONDIȚII OPLTIME ACESTE INSTRUCTIUNI ȘI TRANSMITEȚI-LE MAI DEPARTE LA PREDAREA APARATULUI DE MĂSURĂ.

- Atenție – dacă se folosesc ale echipamente de operare sau ajustare sau dacă se lucrează după alte procedee decât cele specificate în prezentele instrucțiuni, aceasta poate duce la o expunere la radiații periculoasă.

Aparatul de măsură este livrat cu o plăcuță de avertizare (în schița aparatului de măsură de la pagina grafică marcată cu numărul (14)).

În cazul în care textul plăcuței de avertizare nu este în limba țării dumneavoastră, înainte de prima punere în funcțiune, lipiți deasupra textului în limba engleză al plăcuței de avertizare, eticheta în limba țării dumneavoastră, din setul de livrare.

Nu îndreptați raza laser asupra persoanelor sau animalelor și nu priviți nici dumneavoastră direct raza laser sau reflexia acesteia. Prin aceasta ați putea

provoca orbirea persoanelor, cauza accidente sau vătăma ochii.

În cazul în care raza laser este direcționată în ochii dumneavoastră, trebuie să închideți în mod voluntar ochii și să deplasați imediat capul în afara razei.
▶ Nu aduceți modificări echipamentului laser.
Nu folosiți ochelarii optici pentru laser drept ochelari de protectie. Ochelarii optici pentru laser servesc la mai buna recunoaștere a razei laser; ei nu vă protejează totuși împotriva radiatiei laser.
Nu folosiți ochelarii optici pentru laser drept ochelari de protectie sau în traficul rutier. Ochelarii optici

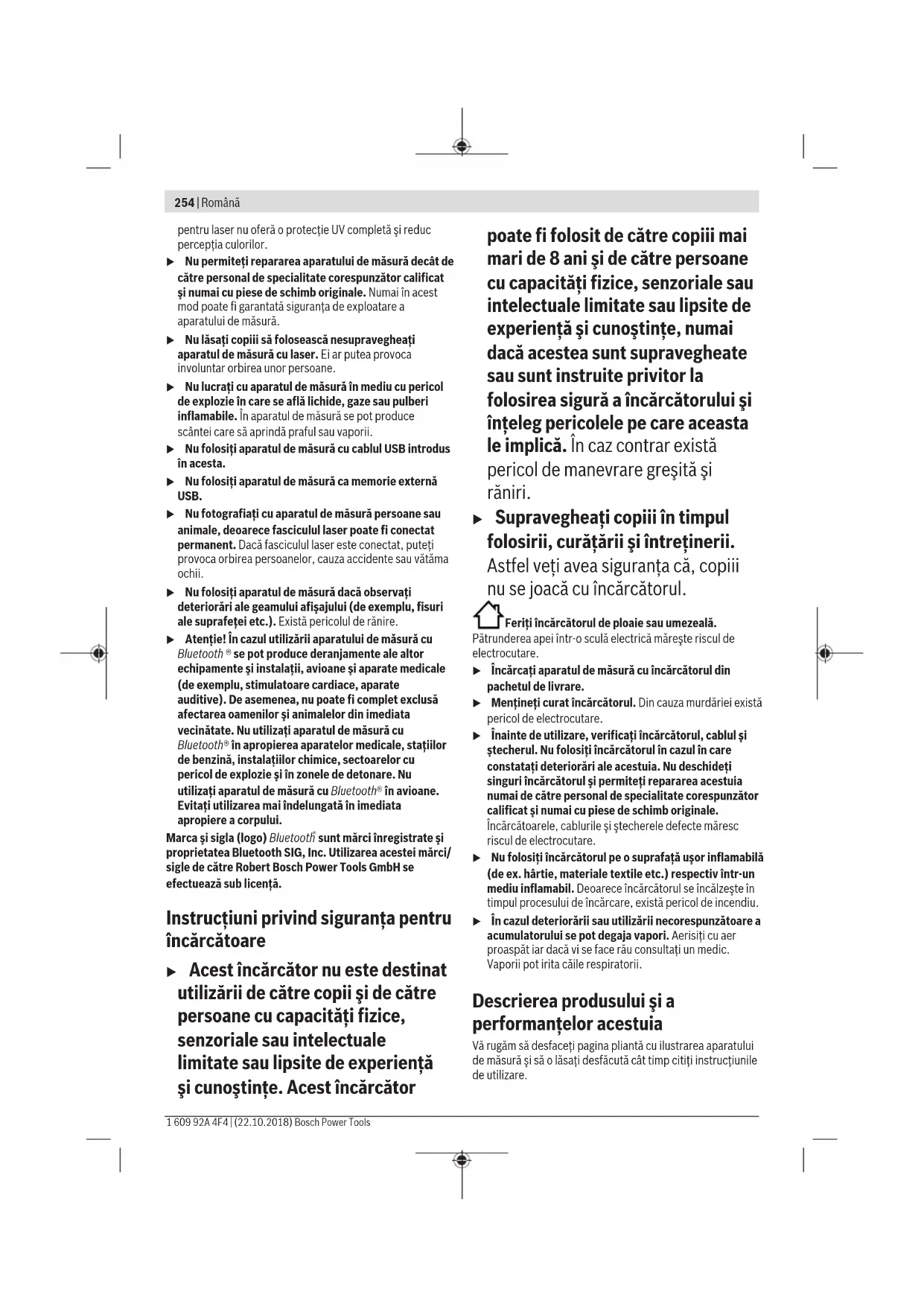

254 | Română

pentru laser nu oferă o protectie UV completă și reduc percepția culorilor.

Nu permiteți repararea aparatului de măsură decât de către personal de specialitate corespunzător calificat și numai cu piese de schimb originale. Numai în acest mod poate fi garantată siguranța de exploatare a aparatului de măsură.
Nu lăsați copiii să folosească nesupravegheați aparatul de măsură cu laser. Ei ar putea provoca involuntar orbirea unor persoane.
Nu lucrați cu aparatul de măsură în mediu cu pericol de explozie în care se află lichide, gaze sau pulberi inflamabile. În aparatul de măsură se pot produce scântei care să aprindă praful sau vaporii.
▶ Nu folosiți aparatul de măsură cu cablul USB introdus în acesta.
▶ Nu folosiți aparatul de măsură ca memorie externă USB.
Nu fotografiați cu aparatul de măsură persoane sau animale, deoarece fasciculul laser poate fi conectat permanent. Dacă fasciculul laser este conectat, puteți provoca orbirea persoanelor, cauza accidente sau vătăma ochii.
Nu folositi aparatul de măsură dacă observați deteriorări ale geamului afișajului (de exemplu, fisuri ale suprafetei etc.). Există pericolul de rănire.
Atenție! în cazul utilizării aparatului de măsură cu Bluetooth® se pot produce deranjamente ale altor echipamente și instalații, avioane și aparate medicale (de exemplu, stimulatoare cardiace, aparate auditive). De asemenea, nu poate fi complet exclusă afectarea oamenilor și animalelor din imediata vecinătate. Nu utilizați aparatul de măsură cu Bluetooth® în apropierea aparatelor medicale, stațiilor de benzină, instalațiilor chimice, sectoarelor cu pericol de explozie și în zonele de detonare. Nu utilizați aparatul de măsură cu Bluetooth® în avioane. Evitați utilizarea mai îndelungată în imediata apropiere a corpului.

Marca și sigla (logo) Bluetooth sunt mărci înregistrate și proprietatea Bluetooth SIG, Inc. Utilizarea acestei mărci/sigle de către Robert Bosch Power Tools GmbH se efectuează sub licență.

Instrucțiuni privind siguranța pentru încărcătoare

- Acest încărcător nu este destinat utilizării de către copii și de către persoane cu capacități fizice, senzoriale sau intelectuale limitate sau lipsite de experiență și cunoștințe. Acest încărcător

poate fi folosit de către copiii mai mari de 8 ani și de către persoane cu capacități fizice, senzoriale sau intelectuale limitate sau lipsite de experiență și cunoștințe, numai dacă acestea sunt supravegheate sau sunt instruite privitor la folosirea sigură a încărcătorului și înțeleg pericolele pe care aceasta le implică. În caz contrar există pericol de manevrare greșită și răniri.

Supravegheați copiii în timpul folosirii, curățării și întreținerii. Astfel veți avea siguranța că, copiii nu se joacă cu încărcătorul.

Feriți încărcătorul de ploaie sau umezeală.

Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.

Încărcați aparatul de măsură cu încărcătorul din pachetul de livrare.
▶ Mențineți curat încărcătorul. Din cauza murdăriei există pericol de electrocutare.
Înainte de utilizare, verificați încărcătorul, cablul și ștecherul. Nu folosiți încărcătorul în cazul în care constatați deteriorări ale acestuia. Nu deschideți singuri încărcătorul și permiteți repararea acestuia numai de către personal de specialitate corespunzător calificat și numai cu piese de schimb originale. Încărcătoarele, cablurile și ștecherele defecte măresc riscul de electrocutare.
Nu folosiți încărcătorul pe o suprafață ușor inflamabilă (de ex. hârtie, materiale textile etc.) respectiv într-un mediu inflamabil. Deoarece încărcătorul se încălzește în timpul procesului de încărcare, există pericol de incendiu.
În cazul deteriorării sau utilizării necorespunzătoare a acumulatorului se pot degaja vapori. Aerisiți cu aer proaspăt iar dacă vi se face rău consultați un medic. Vaporii pot irita căile respiratorii.

Descrierea produsului și a performantelor acestuia

Vă rugăm să desfaceți pagina pliantă cu ilustrarea aparatului de măsură și să o lăsați desfăcută cât timp citiți instrucțiunile de utilizare.

Utilizarea conform destinatiei

Aparatul de măsură este destinat măsurării distanțelor, lungimilor, înălțimilor, intervalelor, înclinărilor și calculării suprafețelor și volumelor.

Rezultatele de măsurare pot fi transmise altor aparate prin Bluetooth® și interfața USB.

Aparatul de măsură este adecvat pentru utilizarea în mediul interior și exterior.

Componentele illustrate

Numerotarea componentelor illustrate se referă la schița aparatului de măsură de la pagina grafică.

(1) Afişajul

(2) Tastă pentru măsurare [▲(utilizabilă în partea anterioară sau în lateral)

(3) Tastă funcțională [ ]

(4) Tastă plus [+] / Selectie spre dreapta

(5) Tasta pentru zoom

(6) Sistem de prindere curea de transport

(7) Buton de declanşare pin de măsurare

(8) Pin de măsurare

(9) Tastă de pornire/oprire/ștergere [Φ]

(10) Tastă cameră

(11) Tastă minus [-]/Selectie spre stânga

(12) Tastă funcțională [ ]

(13) Tastă de funcții [Func]

(14) Plăcuță de avertizare laser

(15) Număr de serie

(16) Port micro-USB

(17) Filet de 1/4" stativ

(18) Orificiu de ieşire rază laser

(19) Cameră

(20) Lentilă receptoare

(21) Curea de transport

(22) Cablu micro-USB

(23) Încărcător ^A

(24) Geantă de protectie

(25) Panou de vizare laser ^4

(26) Ochelari pentru laser ^A1

(27) Stativ ^A)

A) Accesoriiile illustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteți găsi accesoriiile complete în programul nostru de accesorii.

Elementele de pe afişaj

(a) Rând de rezultate

(b) Indicator tintă (cruce reticulară)

(c) Indicator unghi de înclinare

(d) Dată/Oră

(e) Plan de referință la măsurare

(f) Stare de conectare

Bluetooth® neactivat

Bluetooth® activat, s-a realizat asocierea

(g) Indicatorul stării de încărcare a accumulatorului
(h) Rânduri valori măsurate
(i) Setări (tastă funcțională)
(j) Functie de măsurare selectată
(k) Memorie internă (tastă funcțională)
(I) Funcție de asistență integrată (tastă funcțională)
(m) Revenire (tastă funcțională)
(n) Ecran de pornire (tastă funcțională)
(o) Setările aparatului

Date tehnice

Telemetru digital cu laser GLM 120 C
Număr de identificare	3 601 K72 F..
Domeniu de măsurare (normal)	0,08-120 m^A)
Domeniu de măsurare (normal, condiții nefavorabile)	0,08-60 m^B)
Precizie de măsurare (normală)	± 1,5 mm^A)
Precizie de măsurare (normală, condiții nefavorabile)	± 3,0 mm^B)
Cea mai mică unitate afișată 0,5 mm
Măsurare indirectă a distanțelor și nivelă
Domeniu de măsurare 0^-360^ (4x90°)
Măsurarea înclinărilor
Domeniu de măsurare 0^-360^ (4x90°)
Precizie de măsurare (normală)	± 0,2^c(D)(E)
Cea mai mică unitate afișată 0,1°
Generalități
Temperatură de funcționare -10^...+45^	F)
Temperatură de depozitare -20^...+70^
Domeniu admis al temperaturilor de încărcare	+5^...+40^
Umiditatea atmosferică relativă maximă	90%
Înălțime maximă de lucru deasupra înălțimii de referință	2000 m
Gradul de murdărie conform IEC 61010-1	2G)
Clasa laser 2

256 | Română

Telemetru digital cu laser GLM 120 C

Tip laser 650 nm, < 1 mW
Diametru fascicul laser (la 25 °C) aproximativ
– la o distanță de 10 m 9 mm
– la o distanță de 100 m 90 mm
Deconectare automată după aproximativ
– Laser 20 de secunde
– Aparat de măsură (fără măsurare)	5 min ^h
Greutate conform EPTA-Procedure 01:2014	0,21 kg
Dimensiuni 142 (176) x 64 x 28 mm
Tip de protectie IP 54 (protectie impotriva prafului și a picăturilor de apă)

Transmiterea datelor

Bluetooth® Bluetooth® (4.2 Low Energy)1)

Banda frecventelor de lucru 2402 – 2480 MHz

Putere maximă de emisie 8 mW

Cablu micro-USB USB 2.0

– Tensiune de încărcare 5,0 V

– Curent de încărcare 1000 mA

Accumulator Litiu-ion

Tensiune nominală	3,6 V
Capacitate	3120 mAh
Număr celule de accumulator	1

Încărcător

Număr de identificare	2 609 120 7..
Durată de încărcare	aproximativ 5,5 h^b)
Tensiune de încărcareacumulator	5,0 V_-
Curent de încărcare	1000 mA

Telemetru digital cu laser GLM 120 C

Clasa de protectie

回/11

A) La măsurarea de pe muchia anterioară a aparatului de măsură, pentru o capacitate ridicată de reflexie a tîntei (de exemplu, un perete vopsit în alb), lumină de fundal slabă și o temperatură de functionare de 25 °C. Suplimentar, se poate lua în calcul o abatere de ± 0,05 mm/m.
B) La măsurarea de pe muchia anterioară a aparatului de măsură, pentru o capacitate ridicată de reflexie a țintei (de exemplu, un perete vopsit în alb) și o lumina de fundal puternică. Suplimentar, se poate lua în calcul o abatere de ± 0,15 mm/m.
C) După calibrare la 0° și 90°. Abatere suplimentară legată de unghi de maximum ±0,01°/grad până la 45°. Precizia de măsurare se referă la cele trei orientări ale calibrării măsurării înclinărilor, consultați figura H
D) La o temperatură de funcționare de 25 °C. Timp de încărcare cu un încărcător USB de 1 A. Încărcare rapidă cu aparatul de măsură dezactivat.
E) Latura stângă a aparatului de măsură servește ca plan de referință pentru măsurarea înclinării.
F) în cadrul funcției de măsurare continuă, temperatura de functionare atinge valoarea de +40 °C.
G) numai reziduuri neconductive, însă care pot fi ocazional conductive din cauza formării condensului
H) Intervalul de timp până la deconectarea automată este reglabil (2, 5, 10 minute sau niciodată).
1) La aparatele cu Bluetooth® Low Energy, în funcție de model și sistemul de operare, este posibil să nu se poate realiza asocierea. Aparatele cu Bluetooth® trebuie să accepte profilul GATT.

O durată lungă de funcționare a accumulatorului se obține prin măsuri de economisire a energiei, de exemplu, prin dezactivarea funcției Bluetooth® în cazul în care aceasta nu este necesară sau prin reducerea luminozității afișajului etc.

Pentru identificarea clară a aparatului dumneavoastră de măsură, este necesar numărul de serie (15) de pe plăcuța cu date tehnice.

Prima punere în funcțiune

Încărcarea accumulatorului

▶ Folosiți numai încărcătoarele specificate în datele tehnice. Numai aceste încărcătoare sunt adaptate la acumulatorul cu tehnologie litiu-ion montat în aparatul dumneavoastră de măsură.
▶ Folosirea încărcătoarelor altor producători poate provoca defectiuni la aparatul de măsură; nici o tensiune mai mare (de exemplu 12 V) furnizată de încărcătorul auto nu este potrivită pentru încărcarea acestui aparat de măsură. Nerespectarea specificațiilor de mai sus duce la pierderea garanției.
▶ Atenție la tensiunea din rețeaua de alimentare electrică! Tensiunea din sursa de alimentare electrică trebuie să coincidă cu datele de pe plăcuța cu date tehnice privind tipul de încărcător.

Notă: Acumulatorul este partial încărcat la livrare. Pentru a-i asigura puterea maximă, înainte de prima utilizare încărcați complet acumulatorul.

Observație: Portul micro-USB (16) pentru racordarea cablului micro-USB (22) se află sub capacul de acoperire al pinului de măsurare (8). Pentru deschiderea capacului de acoperire, apăsați butonul de declanșare (7).

Acumulatorul litiu-ion poate fi încărcat în orice moment, fără ca prin aceasta să i se reducă durata de viață utilă. Întreruperea procesului de încărcare nu afectează acumulatorul.

Dacă se aprinde intermitent segmentul inferior al indicatorului stării de încărcare a accumulatorului (g), se poate efectua doar un număr mic de măsurări. Încărcați acumulatorul.

Dacă se aprinde intermitent cadrul segmentelor de la indicatorul stării de încărcare a accumulatorului (g), nu mai este posibilă efectuarea de măsurări. Aparatul de măsură mai poate fi utilizat pentru o perioadă scurtă de timp (de exemplu, pentru verificarea cifrelor introduse în lista valorilor măsurate). Încărcați acumulatorul.

Racordati aparatul de măsură prin intermediul cablului micro USB (22) din setul de livrare la încărcătorul (23).

Introduceți încărcătorul (23) în priză. Procesul de încărcare începe.

Indicatorul nivelului de încărcare a accumulatorului (g) prezintă procesul de încărcare. În timpul procesului de încărcare, segmentele se aprind intermitent și consecutiv. Dacă sunt prezentate toate segmentele indicatorului stării de încărcare a accumulatorului (g), înseamnă că accumulatorul este încărcat complet.

În cazul neutilizării mai îndelungate, vă rugăm să scoateți încărcătorul din priză.

Accumulatorul poate fi încărcat și printr-un port USB. Racordati în acest scop aparatul de măsură cu cablul micro-USB la un port USB. În modul USB (mod de încărcare, transmiterea datelor) timpul de încărcare poate crește considerabil.

În timpul procesului de încărcare, aparatul de măsură nu poate fi folosit independent.

Conexiunea prin Bluetooth® se deconectează în timpul procesului de încărcare. Conexiunile stabilite cu alte aparate sunt întrerupte. Prin aceasta, se pot pierde date.

Indicații privind manevrarea optimă a accumulatorului în aparatul de măsură

Depozitați aparatul de măsură numai în intervalul de temperatură admis, (vezi „Date tehnice“, Pagina 255). Nu lăsați aparatul de măsură, de exemplu pe timp de vară, în autovehicul.

Un timp de functionare considerabil diminuat după încărcare indică faptul că accumulatorul s-a uzat și trebuie înlocuit la un centru de asistență tehnica Bosch.

Respectati instrucțiunile privind eliminarea.

Functionarea

Punerea în funcțiune

Nu lăsați nesupravegheat aparatul de măsură conectat și deconectați-l după utilizare. Alte persoane ar putea fi orbite de raza laser.
▶ Feriți aparatul de măsură împotriva umezelii și expunerii directe la radiațiile solare.

Nu expuneți aparatul de măsură la temperaturi extreme sau variații de temperatură. De exemplu, nu-l lăsați pentru perioade lungi de timp în autovehicul. În cazul unor variații mai mari de temperatură, înainte de a pune în funcțiune aparatul de măsură, lăsați-l mai întâi să se acomodeze. În cazul temperaturilor extreme sau a variațiilor foarte mari de temperatură, poate fi afectată precizia aparatului de măsură.
Evitați șocurile puternice sau căderile aparatului de măsură. După exercitarea unor influențe exterioare puternice asupra aparatului de măsură, înainte de reutilizarea acestuia, trebuie să efectuați întotdeauna verificarea preciziei acestuia Verificarea preciziei aparatului de măsură.
Aparatul de măsură este prevăzut cu o interfață radio. Trebuie luate în calcul limitările locale în funcționare, de exemplu, în avioane sau spitale.

Pornirea/Oprirea

Aveți grijă în timpul lucrului ca lentila receptoare (20), orificiul de ieșire a razei laser (18) și camera (19) să nu fie obturate, respectiv acoperite, în caz contrar, nu vor fi posibile măsurări corecte.

• Pentru conectarea aparatului de măsură și a laserului, apăsați scurt tasta pentru măsurare anterioară sau laterală (2) [▲]
• Pentru conectarea aparatului de măsură fără laser, apăsați scurt tasta de pornire/oprire/ștergere (9) [Φ].
  Nu îndreptați fasciculul laser asupra persoanelor sau animalelor și nu priviți direct spre acesta, nici chiar de la o distanță mai mare.

Pentru deconectarea laserului, apăsați scurt tasta de pornire/oprire/ștergere (9)[Φ.

Pentru deconectarea camerei, apăsați tasta Cameră (10).

Pentru deconectarea aparatului de măsură, mențineți apăsată tasta de pornire/oprire/stergere (9) [Φ.

La deconectarea aparatului de măsură, valorile memorate și reglajele efectuate rămân stocate în memoria acestuia.

Cameră

În momentul conectării aparatului de măsură, camera (19) se conectează automat. Pentru deconectare, apăsați tasta Cameră (10).

La distanțe mai mari (aproximativ > 5 m), este prezentat suplimentar un marcaj pentru țintă, în vederea marcării punctului de măsurare.

Optimizarea vizibilității punctului laser

Mai ales atunci când aparatul de măsură este folosit în aer liber, fiind expus la radiatii solare, dar și pe distanțe lungi în mediu interior, este posibil ca punctul laser să nu fie vizibil. Vizibilitatea punctului laser/țintei de măsurare poate fi îmbunătățită suplimentar pentru conectarea camerei:

• Reglarea luminozității afișajului (setările aparatului)
• Utilizarea funcției zoom cu ajutorul tastei (5).

258 | Română

Procesul de măsurare

După conectare, aparatul de măsură se află în funcția de măsurare a lungimilor. Pentru o altă funcție de măsurare, apăsați tasta (13) [Func]. Selectați funcția de măsurare dorită cu ajutorul tastei (4) [+] sau al tastei (11) [-] (vezi „Funcțiile de măsurare“, Pagina 259). Activați funcția de măsurare cu ajutorul tastei (13) [Func] sau cu ajutorul tastei pentru măsurare (2) [A]

Planul de referință pentru măsurare este, după conectare, muchia posterioară a aparatului de măsură. Pentru comutarea planului de referință (vezi „Selectarea planului de referință (consultați imaginea A)”, Pagina 258). Așezați aparatul de măsură în punctul de pornire dorit pentru măsurare (de exemplu, peretele).

Observație: Dacă aparatul de măsură este conectat cu ajutorul tastei de pornire/oprire/ștergere (9) [☐], apăsați scurt tasta pentru măsurare (2) [▲] pentru a activa laserul. Pentru declanșarea măsurării, apăsați scurt tasta pentru măsurare (2)[▲] Apoi fasciculul laser se deconectează. Pentru o nouă măsurare, repetați această procedură. Cu fasciculul laser permanent conectat și în funcția de măsurare continuă, măsurarea începe deja după prima apăsare a tastei pentru măsurare (2)[▲]

Nu îndreptați fasciculul laser asupra persoanelor sau animalelor și nu priviți direct spre acesta, nici chiar de la o distanță mai mare.

Observație: Valoarea măsurată apare în mod normal într-un interval de 0,5 s și cel târziu după aproximativ 4 s. Timpul de măsurare depinde de distanță, luminozitate și de particularitățile de reflexie ale suprafeței tintă. După finalizarea măsurării, fasciculul laser se deconectează automat. Fasciculul laser conectat permanent nu este dezactivat după efectuarea măsurării (vezi „Fascicul laser permanent“, Pagina 258).

Selectarea planului de referință (consultați imaginea A)

Puteți selecta pentru măsurare unul din cele patru planuri de referință diferite:

• muchia inferioară a aparatului de măsură (de exemplu, când se lucrează pe perete),
• vârful depliat la 180° al pinului de măsurare (8) (de exemplu, pentru măsurări din colțuri),
• muchia anterioară a aparatului de măsură (de exemplu, la măsurarea de pe marginea unei mese),
• mijlocul filetului (17) (de exemplu, pentru măsurări efectuate cu stativ)

Deplierea și plierea la 180° a pinului de măsurare (8) este recunoscută automat și este propus planul de referință corespunzător. Confirmați setarea cu ajutorul tastei pentru măsurare (2) [A]

Cu ajutorul tastei funcționale (3) [1], selectați setările aparatului de măsură. Cu ajutorul tastei (4) [+] sau tastei (11) [-], selectați planul de referință și confirmați-l cu ajutorul tastei (13) [Func].

După fiecare conectare a aparatului de măsură, este presetată automat ca plan de referință, muchia posterioară a aparatului de măsură.

Fascicul laser permanent

Dacă este necesar, puteți comuta aparatul de măsură pe fascicul laser permanent. Pentru aceasta, selectați setările aparatului de măsură cu ajutorul tastei funcționale (3)[4]. Cu ajutorul tastei (4) [+] sau tastei (11) [-], selectați fasciculul laser permanent și confirmați-l cu ajutorul tastei (13) [Func].

Nu îndreptați fasciculul laser asupra persoanelor sau animalelor și nu priviți direct spre acesta, nici chiar de la o distanță mai mare.

În această setare, fasciculul laser permanent rămâne conectat și între măsurări, pentru măsurare fiind necesar să se apese o singură dată scurt tasta pentru măsurare (2)[▲] Deconectarea razei laser permanente se face din nou în meniul Setări sau automat, la deconectarea aparatului de măsură.

Meniul „Setări”

Pentru a accesa meniul „Setări” (i), apăsați scurt tasta funcțională (3) [ˌsau mentineți apăsată tasta (13) [Func].

Cu ajutorul tastei (4) [+] sau tastei (11) [-], selectați setarea și confirmați-o cu ajutorul tastei (13) [Func]. Selectați setarea dorită.

Pentru a părăsi meniul „Setări”, apăsați tasta de pornire/oprire/ștergere (9) [øsau tasta funcțională (12)[ ]

Setări
*	Bluetooth®
	Plan de referință
	Funcția Timer
	Fascicul laser permanent
CAL	Calibrarea măsurării înclinării
CAL	Calibrarea afișajului țintă
	Memorie internă (ștergere și formatare)
	Setările aparatului

Funcția Timer

Funcția Timer este utilă, de exemplu, la măsurarea în locurile greu accesibile sau atunci când trebuie împiedicate mișcările aparatului de măsură.

Selectați din cadrul setărilor funcția Timer. Selectați intervalul de timp dorit de la declanșare până la măsurare și confirmați cu ajutorul tastei pentru măsurare (2)[▲sau tastei (13) [Func].

Apoi apăsați tasta pentru măsurare (2)[▲pentru a conecta fasciculului laser și a viza ținta. Apăsați din nou tasta pentru măsurare (2)[▲pentru a declanșa măsurarea. Măsurarea

va avea loc după intervalul de timp selectat. Valoarea măsurată va fi afișată pe rândul de rezultate (a).

În bara de stare sus este indicat intervalul de timp de la declanșare până la măsurare.

Măsurarea continuă și măsurarea minim-maxim nu sunt posibile cu funcția Timer activată.

Timerul rămâne în funcțiune până la deconectarea aparatului de măsură respectiv până la deconectarea timerului în meniul „Setări”.

Meniul „Setările aparatului”

Selectați meniul „Setările aparatului” din meniul „Setări”.

Cu ajutorul tastei (4) [+] sau tastei (11) [-], selectați setarea dorită a aparatului și confirmați-o cu ajutorul tastei (13) [Func]. Selectați setarea dorită a aparatului.

Pentru a părăsi meniul „Setările aparatului” (o), apăsați tasta de pornire/oprire/ștergere (9) [ă] sau tasta funcțională (12)[ ]

Setările aparatului

	Limba
	Oră și dată
ft/m	Unitate de măsură
	Unitate de măsură unghi
	TrackMyTools
i	Informații despre aparat
	Semnale sonore
	Timp de deconectare
	Functie de estompare
	Luminozitatea afișajului
	Orientarea afișajului

Setarea limbii

Din cadrul setârilor aparatului, selectați „Limbă”. Setați limba dorită și confirmați cu ajutorul tastei (13) [Func].

Setarea datei și orei

În setările aparatului, selectați „Oră și dată”. Setați data și ora conform indicatiilor de pe afișaj și confirmați cu ajutorul tastei funcționale (12)[].

Schimbarea unității de măsură

Din Setările aparatului, selectați „Unitate de măsură”. În setarea implicită, unitatea de măsură este „m” (metru). Setați unitatea de măsură dorită și confirmați cu ajutorul tastei (13) [Func].

Pentru a părăsi punctul de meniu, apăsați tasta Pornire/Oprire/Ștergere (9) [§ sau tasta funcțională (3)[ ]

Setarea selectată a aparatului va rămâne memorată după deconectarea aparatului de măsură.

Schimbarea unității de măsură unghi

Din setarea aparatului, selectați „unitate de măsură unghi”. Setarea de bază este unitatea de măsură a unghiului „” (grade).

Setați unitatea de măsură dorită și confirmați cu ajutorul tastei (13) [Func].

Pentru a părăsi punctul de meniu, apăsați tasta Pornire/Oprire/Ștergere (9)[§sau tasta funcțională (3)[ ]

Setarea selectată a aparatului va rămâne memorată după deconectarea aparatului de măsură.

TrackMyTools

Selectați setările aparatului „TrackMyTools”. Confirmați setarea cu ajutorul tastei (13) [Func].

Este necesară o primă activare. Transferul de date este posibil numai cu aplicația corespunzătoare sau cu programul PC adecvat.

TrackMyTools poate fi dezactivat din nou în orice moment.

Sistemul de iluminare a afișajului

Selectați setările aparatului „Dimmer”.

Sistemul de iluminare a afișajului este conectat permanent. Dacă nu se apasă nicio tastă, pentru menajarea accumulatorului, intensitatea luminozității afișajului scade după aproximativ 30 de secunde.

Intervalul de timp până la începerea scăderii iluminării este reglabil (setările aparatului).

Luminozitatea afișajului poate fi adaptată în mai multe trepte la condițiile mediului ambiant (setările aparatului).

Funcțiile de măsurare

Observatie: Functie de asistență integrată

In aparatul de măsură este stocată câte o animație ca ajutor pentru fiecare funcție de măsurare. Pentru aceasta, selectați tasta (13) [Func], tastele (4) [+] sau (11) [-], iar apoi tasta funcțională (3)[•] Animația vă prezintă detaliat procedura care trebuie urmată pentru funcția de măsurare selectată.

Animația poate fi oprită și repornită în orice moment cu (3) [ ] Puteti derula înainte și înapoi cu ajutorul tastelor (4) [+] sau (11) [-].

Măsurarea lungimilor

Selectați Măsurarea lungimilor

Pentru conectarea fasciculului laser, apăsați scurt tasta pentru măsurare (2)[▲]

Pentru măsurare, apăsați scurt tasta pentru măsurare (2)[▲]. Valoarea măsurată va fi prezentată în partea de jos a afișajului.

Repetați etapele specificate mai sus la fiecare nouă măsurare. Ultima valoare măsurată este afișată în partea de jos a afișajului, iar penultima valoare măsurată este prezentată în partea superioară a acestuia ș.a.m.d.

Măsurarea continuă

În cadrul măsurării continue, aparatul de măsură poate fi deplasat față de țintă, în acest caz valoarea măsurată

260 | Română

actualizându-se după de aproximativ 0,5 s. Vă puteți, de exemplu, îndepărta de un perete până la distanța dorită, distanța curentă putând fi oricând citită.

Selectați măsurarea continuă.

Pentru conectarea fasciculului laser, apăsați scurt tasta pentru măsurare (2)[4]

Deplasați aparatul de măsură până când distanța dorită este prezentată în partea de jos a afișajului.

Prin apăsarea scurtă a tastei de măsurare (2) [Întrerupeți măsurarea continuă. Valoarea măsurată curentă este prezentată în partea de jos a afișajului. Valoarea cea mai mare și valoarea cea mai mică sunt prezentate în partea superioară a acestuia. Măsurarea

continuă reîncepe printr-o nouă apăsare a tastei de măsurare (2)[A]

Măsurarea continuă se oprește automat după 5 minute.

Măsurarea suprafetelor

Selectați măsurarea suprafetelor.

Măsurăți apoi succesiv lățimea și lungimea, exact ca la o măsurare de lungime. Fasciculul laser rămâne conectat între cele două măsurări. Tronsonul de măsurat se aprinde intermitent pe afișajul de măsurare a suprafetelor (consultați elementul indicator (j)).

Prima valoare măsurată este afișată în partea de sus a afișajului.

După finalizarea celei de a doua măsurări, suprafața este calculată și afișată automat. Rezultatul final este prezentat în partea de jos a afișajului, iar valorile măsurate individuale

sunt prezentate în partea superioară a acestuia.

Măsurarea volumelor

Selectați măsurarea volumelor.

Măsurați apoi succesiv lățimea, lungimea și grosimea, exact ca la o măsurare de lungime. Fasciculul laser rămâne conectat între cele trei măsurări. Tronsonul de măsurat se aprinde intermitent pe afișajul de măsurare a volumelor (consultați elementul indicator (j)).

Prima valoare măsurată este afișată în partea de sus a afișajului.

După finalizarea celei de a treia măsurări, volumul este calculat și afişat automat. Rezultatul final este prezentat în partea de jos a afişajului, iar valorile măsurate individuale

sunt prezentate în partea superioară a acestuia.

Măsurarea indirectă a distanțelor

Selectați măsurarea indirectă a distanțelor.4 Pentru măsurarea indirectă a distanțelor sunt disponibile patru funcții de măsurare, cu ajutorul cărora pot fi determinate diferite distanțe.

Măsurarea indirectă a distanțelor permite determinarea distanțelor care nu pot fi măsurate direct deoarece există un obstacol în calea razelor laser sau pentru că nu există o suprafață tintă care să aibă rolul de reflector. Această metodă de măsurare poate fi utilizată numai pe direcție

verticală. Orice abatere pe direcție orizontală duce la erori de măsurare.

Observație: Măsurarea indirectă a distanțelor este întotdeauna mai puțin precisă decât măsurarea lor directă. Din cauza condițiilor specifice de utilizare, erorile de măsurare pot fi mai mari decât în cazul măsurării directe a distanțelor. Pentru îmbunătățirea preciziei de măsurare, recomandăm utilizarea unui stativ (accesoriu). Fasciculul laser rămâne conectat între cele două măsurări țintă

a) Măsurarea indirectă a înălțimilor (consultați imaginea B)

Selectați măsurarea indirectă a înălțimilor

Aveți grijă ca aparatul de măsură să fie amplasat la aceeași înălțime cu punctul de măsurare inferior. Întoarceți apoi aparatul de măsură în jurul planului de referință și măsurată, întocmai ca la o măsurare de lungime, tronsonul „1” (redat pe afișaj printr-o linie roșie).

După finalizarea ultimei măsurări, rezultatul lungimii căutate „X” va fi afișat pe rândul de rezultate (a). Valoarea măsurată pentru lungimea „1” și unghiul „a” sunt afișate pe rândurile valorilor măsurate (h).

b) Măsurarea indirectă dublă a înălțimilor (consultați imaginea C)

Aparatul de măsură poate măsura indirect toate tronsoanele aflate în planul vertical al aparatului de măsură. Selectați măsurarea indirectă dublă a înățimilor. Măsurăți lungimile „1” și „2” în această ordine, ca la o măsurare de lungime.

După finalizarea ultimei măsurări, rezultatul lungimii căutate „X” va fi afișat pe rândul de rezultate (a). Valoarea măsurată pentru lungimile „1”, „2” și unghiul „a” sunt afișate pe rândurile valorilor măsurate (h).

În acest caz, aveți grijă ca planul de referință al măsurării (de exemplu, muchia posterioară a aparatului de măsură) să rămână exact în aceeași poziție la toate măsurările țintă din cadrul unui proces de măsurare.

c) Măsurarea indirectă a lungimilor (consultați imaginea D)

Selectați măsurarea indirectă a lungimilor

Aveți grijă ca aparatul de măsură să fie amplasat la aceeași înălțime cu punctul de măsurare căutat. Pentru aceasta, basculați aparatul de măsură în jurul planului de referință și măsurați lungimea „1”, ca la o măsurare de lungime.

După finalizarea ultimei măsurări, rezultatul lungimii căutate „X“ va fi afișat pe rândul de rezultate (a). Valoarea măsurată pentru lungimea „1” și unghiul „a” sunt afișate pe rândurile valorilor măsurate (h).

d) Măsurarea trapez (consultați imaginea E)

Măsurarea trapez poate fi utilizată, de exemplu, la determinarea lungimii unei pante de acoperiş.

Selectați măsurarea trapez

Măsurăți lungimile „1”, „2” și „3” în această ordine, ca la o măsurare de lungime. In acest caz, aveți grijă ca măsurarea lungimii „3” să înceapă exact la punctul final al lungimii „1” și ca aceasta să se încadreze între lungimile „1” și „2”, precum și între „1” și „3” la unghi drept.

După finalizarea ultimei măsurări, rezultatul lungimii căutate „X” va fi afișat pe rândul de rezultate (a). Valorile măsurate individuale sunt afișate pe rândurile valorilor măsurate (h).

Măsurarea suprafeței peretilor (consultați imaginea F)

Măsurare suprafeței pereților servește la determinarea sumei mai multor suprafețe individuale care au o înălțime comună. În exemplul ilustrat trebuie determinată suprafața totală a mai multor pereți, care au aceeași înălțime H, dar au lungimi diferite L.

Selectați măsurarea suprafetei pereților.

Măsurați înălțimea camerei H ca la o măsurare de lungime. Valoarea măsurată va fi afișată pe rândul de sus al valorilor măsurate. Laserul rămâne conectat.

Măsurați apoi lungimea L, primului perete. Suprafața este calculată și afișată automat pe rândul de rezultate (a). Ultima lungime măsurată este afișată pe rândul de jos al valorilor măsurate (h). Laserul rămâne conectat.

Măsurăți acum lungimea L₂ celui de-al doilea perete. Valoarea măsurată individuală afișată pe rândul valorilor măsurate (h) va fi adunată cu lungimea L₁. Suma celor două lungimi (afișată pe rândul din mijloc al valorilor măsurate (h)) se înmulțește cu înălțimea memorată H. Valoarea suprafeței totale va fi afișată pe rândul de rezultate (a). Mai puteți măsura oricâte alte lungimi Lₓdoriți, acestea fiind adunate și înmulțite automat cu înălțimea H. Condiția obligatorie pentru o măsurare corectă a suprafeței este ca prima lungime măsurată (în exemplu înălțimea camerei H) să fie identică la toate suprafețele parțiale.

Funcția de jalonare (consultați imaginea G)

Funcția de jalonare măsoară în mod repetat o lungime (un tronson de linie) definită. Aceste lungimi pot fi transferate pe o suprafață, de exemplu, pentru a permite tăierea materialului în bucăți de lungimi egale sau pentru a monta profilele de susținere pentru pereții din gips-carton. Lungimea minimă reglabilă este de 0,1 m, iar lungimea maximă este de 50 m.

Observație: În funcția de jalonare, este prezentată pe afișaj distanța până la marcaj. Referința nu este muchia aparatului de măsură.

Selectati funcția de jalonare

Reglați lungimea dorită cu ajutorul tastei (4) [+] sau al tastei (11) [-].

Porniti funcția de jalonare apăsând tasta pentru măsurare (2) [âși îndepărtati-vă lent de punctul de pornire.

Aparatul de măsură măsoară continuu distanța până la punctul de pornire. Sunt afișate atât lungimea definită, cât și valoarea măsurată curentă. Săgeata de jos respectiv cea de sus indică distanța cea mai mică până la marcajul următor, respectiv distanța până la marcajul

anterior.

Observatie: La măsurarea continuă, prin apăsarea și menținerea apăsată a tastei (2)[▲ puteți stabili și o valoare măsurată ca fiind o lungime definită.

Factorul din stânga indică, de câte ori a fost deja atinsă această lungime definită. Săgețile verzi din partea stângă a afișajului indică atingerea unei lungimi în scopuri de marcare. Săgețile roșii, respectiv inscripția roșie indică

valoarea reală atunci când valoarea de referință se află în afara afișajului.

Măsurarea înclinării/Nivelă digitală cu bulă de aer

Selectați măsurarea înclinării/nivelă digitală cu bulă de aer

Aparatul de măsură comută automat între cele două stări.

Nivela digitală cu bulă de aer permite verificarea alinierii orizontale și verticale a unui obiect (de exemplu, mașină de spălat, frigider etc.).

Dacă se depășește înclinarea de 3°, bila de pe afișaj se aprinde în roșu.

Partea inferioară a aparatului de măsură servește ca plan de referință pentru nivelă digitală cu bulă de aer.

Măsurarea înclinării permite măsurarea unei pante sau înclinări (de exemplu a scărilor, balustradelor, potrivirea pieselor de mobilier, la montarea tevilor, etc.).

Latura stângă a aparatului de măsură servește ca plan de referință pentru măsurarea

înclinării. Dacă în timpul procesului de măsurare indicatorul se aprinde intermitent, înseamnă că aparatul de măsură a fost înclinat prea mult în lateral.

Functiile de memorie

Valoarea, respectiv rezultatul final al fiecărei măsurări finalizate este memorat automat.

Recomandare: În cazul în care camera este conectată, fotografia este salvată automat împreună cu rezultatul măsurării. Următoarele informații vor fi imprimate pe fotografie:

• Rezultatul măsurării
• măsurări individuale (necesare pentru determinarea rezultatului de măsurare)
• funcția de măsurare utilizată
• Referință
• Data și ora
• unghi de înclinare (numai cu nivela cu bulă de aer conectată).

262 | Română

Dacă fotografia trebuie utilizată în scopuri de documentare și transmisă prin cablul micro-USB, recomandăm să nu se activeze funcția Zoom.

Dacă aparatul de măsură a fost racordat prin cablu micro-USB la un dispozitiv mobil, în mod suplimentar va fi creat un fișier csv cu toate valorile măsurate memorate.

Indicatorul valorii memorate

Pot fi accesate maximum 50 (valori măsurate sau fotografii cu valori măsurate).

Selectați funcția de memorare cu tasta funcțională (12)[■].

În partea de sus, pe afișaj va apărea numărul de ordine al valorii memorate, în partea de jos va fi afișată valoarea memorată corespunzătoare și funcția de măsurarea aferentă acesteia

Apăsați tasta (4) [+] pentru a derula înainte

valorile memorate.

Apăsați tasta (11) [-] pentru a derula înapoi valorile memorate.

Dacă în memorie nu există nicio valoare, în partea de jos pe afișaj va apărea „0.000”, iar în partea de sus „0”.

Valorii celei mai vechi din memorie î este atribuită poziția 1 din memorie, iar valorii celei mai noi, î este atribuită poziția 50 (în cazul în care sunt disponibile 50 de valori memorate). În momentul memorării unei alte valori suplimentare, va fi stearsă întotdeauna din memorie valoarea cea mai veche.

Ştergerea valorii memorate

Pentru deschiderea memoriei, apăsați tasta funcțională (12)

[Pentru ștergerea conținutului memoriei apăsați apoi de câte ori doriți tasta funcțională (3)] Pentru a șterge toate valorile stocate în memorie, puteți folosi și funcția „” din meniul „Setări”. Confirmați apoi cu ajutorul tastei funcționale (12)[1]

Formatarea memoriei

Memoria USB poate fi reformatată (de exemplu, în cazul unor probleme cu memoria). Selectați în acest scop funcția

„din meniul „Setări” și confirmați cu ajutorul tastei funcționale (12)[§] în timpul formatării, toate datele aflate din memorie vor fi șterse. Nu este permisă

formatarea memoriei USB prin intermediul altor dispositive (de exemplu, PC extern).

Adunarea/Scăderea valorilor

Valorile măsurate sau rezultatele finale pot fi adunate sau scăzute.

Adunarea valorilor

În cadrul următorului exemplu este descrisă adăugarea de suprafețe: Determinați o suprafață conform paragrafului „Măsurarea suprafetelor” (vezi „Măsurarea suprafetelor“, Pagina 260).

Apăsați tasta (4) [+]. Sunt afișate suprafața calculată și simbolul „+”. Apăsați tasta de măsurare (2)[▲]pentru a începe o nouă măsurare a suprafeței. Determinați suprafața conform paragrafului „Măsurarea

suprafetelor" (vezi „Măsurarea suprafetelor“, Pagina 260). Imediat ce este finalizată cea de-a doua măsurare, în partea de jos a afișajului este prezentat rezultatul celei de-a doua măsurări a suprafetei. Pentru afișarea rezultatului final, apăsați din nou tasta de măsurare (2)[▲]

Observație: La o măsurare de lungime, rezultatul final este afișat imediat.

Scăderea valorilor

Pentru scăderea valorilor, apăsați tasta (11) [-]. Procedura care urmează este analogă cu „Adunarea valorilor”.

Ştergerea valorii măsurate

Prin scurta apăsare a tastei de pornire/oprire/ștergere (9) [ă, puteți șterge din toate funcțiile de măsurare ultima valoare măsurată.

Interfața Bluetooth®

Transmiterea datelor la alte aparate

Aparatul de măsură este dotat cu un modul Bluetooth ^® , care permite transmiterea datelor prin tehnică radio către anumite dispositive mobile cu interfață Bluetooth ^® (de exemplu, smartphone, tabletă).

Pentru informații privind cerințele de sistem pentru o asociere Bluetooth®, accesăți site-ul web Bosch

www.bosch-pt.com

▶ Pentru mai multe informații, accesati pe pagina de produse Bosch.

În cazul transmitterii de date prin Bluetooth®, pot apărea întârzieri între dispozitivul mobil și aparatul de măsură. Aceasta se poate datora distanței dintre cele două aparate sau distanței dintre acestea și obiectul de măsurat.

Activarea interfeței Bluetooth® pentru transmiterea datelor la un dispozitiv mobil

Activarea interfeței Bluetooth® se realizează din cadrul setărilor. Pentru activarea semnalului Bluetooth®, apăsați tasta (4) [+]. Asigurați-vă că interfața Bluetooth® a dispozitivului dumneavoastră mobil este activată.

Pentru extinderea funcțiilor dispozitivului mobil și pentru simplificarea prelucrării datelor, este disponibilă aplicația specială Bosch „Measuring Master”. Puteți descărca aceste aplicații din magazinul corespunzător, în funcție de dispozitivul mobil utilizat.

După pornirea aplicației Bosch, se realizează asocierea dintre dispozitivul mobil și aparatul de măsură. Dacă sunt găsite mai multe aparate de măsură active, selectați aparatul de măsură corespunzător, cu ajutorul numărului de serie. Numărul de serie (15) este specificat pe plăcuța cu date tehnice a aparatului dumneavoastră de măsură.

Starea de conectare și conexiunea activă (f) sunt prezentate pe afișajul (1) al aparatului de măsură.

Dezactivarea interfetei Bluetooth®

Dezactivarea conexiunii Bluetooth® se realizează din cadrul setărilor. Pentru dezactivarea semnalului Bluetooth®, apăsați tasta (11) [-] sau dezactivați aparatul de măsură.

Interfață USB

Transmiterea datelor prin interfața USB

Prin portul micro-USB al aparatului de măsură se poate efectua transmiterea datelor către anumite echipamente cu interfață USB (de exemplu, computer, notebook).

Racordati aparatul de măsură prin cablul micro-USB la computerul sau notebook-ul dumneavoastră. Sistemul de operare al computerului sau notebook-ului dumneavoastră recunoaște automat aparatul de măsură ca partiție.

Observație: Acumulatorul litiu-ion se încarcă imediat ce aparatul de măsură este conectat prin cablul micro-USB la un computer sau notebook. Durata de încărcare poate să varieze în funcție de valoarea curentului de încărcare.

Instrucțiuni de lucru

▶ Pentru mai multe informații, accesăți pe pagina de produse Bosch.
Aparatul de măsură este prevăzut cu o interfață radio. Trebuie luate în calcul limitările locale în funcționare, de exemplu, în avioane sau spitale.

Observații generale

Lentila receptoare (20), orificiul de ieşire a razei laser (18) și camera (19) nu trebuie să fie acoperite în timpul măsurării.

Aparatul de măsură nu trebuie să fie deplasat în timpul efectuării unei măsurări. De aceea, dacă este posibil, așezați aparatul de măsură pe un profil de oprire sau pe o suprafață de sprijin fermă.

Influente asupra domeniului de măsurare

Domeniul de măsurare depinde de luminozitate și de particularitățile de reflexie ale suprafeței tintă. Pentru o mai bună vizibilitate a razei laser în caz de lumină externă puternică, utilizați camera integrată (19), ochelarii pentru laser (26) (accesoriu) și panoul de vizare laser (25) (accesoriu) sau umbriți suprafața tintă.

Influente asupra rezultatului măsurării

Din cauza fenomenelor fizice, nu este exclus ca la măsurarea pe diferite suprafețe să se ajungă la măsurări eronate.

Printre acestea se numără:

– suprafețele transparente (de exemplu, sticlă, apă),
– suprafetele reflexive (de exemplu, metal şlefuit, sticlă),
- suprafetele poroase (de exemplu, materialele izolatoare)
– suprafețele structurate (de exemplu, tencuială zgrunțuroasă, piatră naturală).

Dacă este necesar, utilizati pe aceste suprafețe panoul de vizare laser (25) (accesoriu).

În afară de acestea, măsurările eronate sunt posibile și pe suprafețe tintă vizate oblic.

De asemenea, straturile de aer cu temperaturi diferite sau reflexii recepționate indirect pot influența rezultatele măsurării.

Verificarea preciziei și calibrarea măsurării înclinării (consultați imaginea H)

Verificați cu regularitate precizia de măsurare a înclinării. Aceasta se realizează printr-o măsurare inversată. Pentru aceasta, așezați aparatul de măsură pe o masă și măsurăți înclinarea. Rotiți aparatul de măsură la 180° și măsurăți din nou înclinarea. Diferența sumei afişate trebuie să fie de maximum 0,3°.

În cazul unor abateri mai mari, trebuie să recalibrați aparatul de măsură. Pentru aceasta, selectați din cadrul setărilor. Urmați instrucțiunile de pe afișaj.

După producerea unor variații mari de temperatură și după producerea de șocuri puternice, este recomandată efectuarea unei verificări a preciziei și eventual a unei calibrări a aparatului de măsură. Înainte de calibrarea ulterioară unei variații de temperatură, aparatul de măsură trebuie lăsat pentru o anumită perioadă de timp în vederea acomodării cu aceasta.

Verificarea preciziei măsurării distanțelor

Puteți verifica precizia aparatului de măsură după cum urmează:

– Alegeti o distanță de măsurare care nu se modifică în timp, de aproximativ 3 până la 10 m (de exemplu, lățimea încăperii, deschiderea ușii), a cărei lungime o cunoașteți cu exactitate. Măsurarea ar trebui efectuată în condiții favorabile, adică tronsonul de măsurare ar trebui să se afle într-un spațiu interior, cu iluminare slabă a fundalului iar suprafața țintă ar trebui să fie netedă și cu reflexie bună (de exemplu, un perete vopsit în alb).
- Măsurați acest tronson de 10 ori consecutiv. În condiții favorabile, marja de eroare admisă la fiecare măsurare este de maximum ±2 mm pentru întregul tronson de măsurare. Consemnați măsurările, pentru ca la o măsurare ulterioară să puteți compara precizia de măsurare.

Verificarea preciziei și calibrarea indicatorului tintei (cruce reticulară)

Verificați cu regularitate precizia alinierii laserului și afișajului tintei.

• Alegeți drept tintă o suprafață de culoare deschisă, pe cât posibil slab iluminată (de exemplu, un perete alb), la o distanță de minimum 5 m.
• Verificați dacă punctul laser se află în interiorul indicatorului țintei de pe afișaj.

Dacă punctul laser nu se află în interiorul indicatorului tintei, trebuie să recalibrați indicatorul tintei.

Pentru aceasta, selectați cuin cadrul setărilor. Urmați instrucțiunile de pe afișaj.

Lucrul cu stativul (accesoriu)

Utilizarea unui stativ este necesară în special în cazul distanțelor mai mari. Așezați aparatul de măsură cu filetul de 1/4" (17) pe placa de schimbare rapidă a stativului (27) sau pe un stativ foto uzual. Fixați-l prin înșurubare cu șurubul de fixare al plăcii de schimbare rapidă.

264 | Română

Setați un plan de referință pentru măsurări efectuate cu stativ (plan de referință stativ).

Defecțiuni – Cauze și remediere

Cauză Remediere
Indicatorul de avertizare privind temperatura se aprinde intermitent, măsurarea nu este posibilă

Aparatul de măsură este în afara domeniului	Așteptați până când aparatul de măsură atinge
temperaturilor de lucru de la -10 ^ până la +45 ^ (în funcția de măsurare continuă până la +40 ^ ).	temperatura de funcționare.

Mesaj „ERROR” pe afişaj

Adunare/Scădere de valori măsurate care au unități de măsură diferite	Adunați/Scădeți numai valori măsurate cu valori de măsurare egale.
Unghi prea ascuțit între fasciculul laser și țintă.	Unghi prea obtuz între fasciculul laser și țintă.
Suprafața țintă este prea reflexivă (de exemplu, oglindă), respectiv prea opacă (de exemplu, material negru) sau lumina ambientală este prea puternică.	Utilizați un panou de vizare laser (25) (accesoriu)

Orificiul de ieşire a razei laser(18), lentila receptoare(20), respectiv camera(19)sunt aburite (de exemplu, din cauza schimbării rapide de temperatură).

Ştergeți uscat cu o lavetă moale orificiul de ieşire a razei laser (18), lentila receptoare (20), respectiv camera (19)

Valoarea calculată este mai mare de 1.999.999 sau mai mică de -999.999 m/m ^2 /m ^3 .

Împărțiți calculul în etape intermediare.

Indicatorul „CAL” și indicatorul „ERROR” pe afişaj

Calibrarea măsurării de înclinare nu a fost efectuată în ordinea sau pozițiile corecte.	Repetați calibrarea conform indicațiilor de pe afișaj și instrucțiunilor de utilizare.
Suprafețele utilizate pentru calibrare nu au fost aliniate perfect orizontal sau vertical.	Repetați calibrarea pe o suprafață orizontală, respectiv verticală și verificați eventual mai întâi suprafețele cu ajutorul unei nivele cu bulă de aer.
Aparatul de măsură a fost deplasat, respectiv înclinat în timpul apăsării tastei.	Repetați calibrarea și țineți aparatul de măsură nemișcat pe suprafață în timp ce mențineți apăsată tasta.

Cauză Remediere

Indicatorul stării de încărcare a accumulatorului (g), avertismentul privind temperatura și indicatorul „ERROR” pe afișaj

Temperatura aparatului de măsură este în afara domeniului temperaturilor de încărcare admis.

Așteptați până când temperatura revine în domeniul temperaturilor de încărcare admise.

Indicatorul stării de încărcare a accumulatorului (g) și indicatorul „ERROR” pe afișaj

Tensiunea de încărcare a accumulatorului nu este corectă.

Verificați dacă conexiunea este realizată corect și dacă încărcătorul funcționează corespunzător. În cazul în care simbolul de aparat se aprinde intermitent, înseamnă că accumulatorul este defect și trebuie înlocuit la un centru de asistență tehnică Bosch.

Rezultatul măsurării nu este plauzibil

Suprafața țintă nu reflectă clar (de exemplu, apă, sticlă).	Acoperiți suprafața țintă.
Orificiul de ieșire a razei laser (18), respectiv lentila receptoare (20), respectiv camera (19) sunt obturate.	Descoperiți orificiul de ieșire a razei laser (18), lentila receptoare (20), respectiv camera (19).
Planul de referință este reglat incorrect.	Alegeti planul de referință compatibil cu măsurarea.
Obstacol în calea fasciculului laser.	Punctul laser trebuie să fie situat în întregime pe suprafața țintă.

Funcția Bluetooth® nu poate fi activată

Acumulatorul este prea descărcat.

Încărcați acumulatorul aparatului de măsură.

Nu există nicio conexiune Bluetooth®

Defecțiune asociereBluetooth®	Deconectați și reconectați funcția Bluetooth® de la aparatul de măsură și de la dispozitivul mobil.
	Verificați aplicația pe dispozitivul dumneavoastră mobil.
	Verificați dacă funcția Bluetooth® este activată pe aparatul dumneavoastră de măsură și pe dispozitivul mobil.
	Verificați dacă dispozitivul dumneavoastră mobil nu este suprasolicitat.
	Scurtați distanța dintre aparatul de măsură și

Cauză Remediere

dispozitivul dumneavoastră mobil.

Evitați obstacolele (de exemplu, beton armat, uși metalice) dintre aparatul de măsură și dispozitivul dumneavoastră mobil.Mențineți distanța față de sursele de deranjamente electromagnetice (de exemplu, emițătoare WLAN).

Nu este posibilă transmiterea de date prin interfața USB

Cablu micro-USB Verificați dacă cablul micro-USB este introdus corect și dacă este fixat corespunzător.

Verificați dacă cablul micro-USB prezintă deteriorări.

Aparatul de măsură își monitorizează funcționarea corectă pentru fiecare măsurare. Dacă se constată o defecțiune, afișajul afișează numai simbolul alăturat. În acest caz sau dacă defecțiunea nu a putut fi remediată rată prin

aplicarea măsurilor de remediere enumerate mai sus, trimiteți aparatul de măsură prin intermediul distribuitorului local la centrul de asistență tehnică Bosch.

Întreținere și service

Întreținerea și curățarea

Păstrați întotdeauna curat aparatul de măsură.

Nu cufundați aparatul de măsură în apă sau în alte lichide. Eliminați murdăria de pe acesta utilizând o lavetă umedă, moale. Nu folosiți detergenți sau solventi.

Curățați cu foarte multă atenție mai ales lentila receptoare (20), orificiul de ieșire a razei laser (18) și camera (19):

Aveți grijă să nu existe murdărie pe lentila receptoare, orificiul de ieșire a razei laser și pe cameră. Curățați camera, lentila receptoare, orificiile de ieșire laser și camera numai produse de curățare adecvate și pentru lentilele aparatelor foto. Nu încercați să îndepărtați cu obiecte ascuțite murdăria din lentila receptoare, orificiile de ieșire laser sau din cameră și nu le ștergeți pe deasupra (pericol de zgâriere).

Pentru reparații, expediați aparatul de măsură în geanta de protectie (24).

Serviciu de asistență tehnică post-vânzări și consultanță clienti

Serviciul nostru de asistență tehnică post-vânzări răspunde întrebărilor dumneavoastră privind întreținerea și repararea produsului dumneavoastră cât și privitor la piesele de schimb. Desene descompuse ale ansamblelor cât și informații privind piesele de schimb găsiți și la:

www.bosch-pt.com

Echipa de consultanță clienti Bosch vă ajută cu plăcere în chestiuni legate de produsele noastre și accesoriiile lor. În caz de reclamații și comenzi de piese de schimb vă rugăm să indicați neapărat numărul de identificare compus din 10 cifre, conform plăcuței indicatoare a tipului produsului.

România

Robert Bosch SRL

PT/MKV1-EA

Aparatele de măsură, accesoriiile și ambalajele trebuie să fie predate la un centru de reciclare.

Nu eliminați aparatele de măsură împreună cu deșeurile menajere!

Numai pentru statele membre UE:

Conform Directivei Europene 2012/19/UE, aparatele de măsură scoase din uz și, conform Directivei Europene 2006/66/CE, accumulatorii/bateriile care s-au defectat sau descărcat trebuie să fie predate la un centru de reciclare.

Accumulatori/Baterii:

▶ Acumulatorii integrați pot fi extrași numai de către personal de specialitate, în scopul eliminării acestora.

Prin deschiderea capacului carcasei aparatul de măsură se poate distruge.

Înainte de a demonta accumulatorul, asigurați-vă că acesta este complet descărcat.

Înainte de a demonta acumulatorul, asigurați-vă că acesta este complet descărcat. Scoateți plăcuța cu date tehnice, deschideți pinul de măsurare și scoateți toate șuruburile de pe partea posterioară a carcasei. Demontați capacul carcasei, slăbiți toate cablurile plăcii de circuite și desfiletați șuruburile. Acum puteți scoate placa de circuite, iar acumulatorul va deveni vizibil. Slăbiți cele două șuruburi și scoateți acumulatorul pentru a-l elimina în mod corespunzător.

Chiar și în cazul descărcării complete, acumulatorul mai are încă o capacitate reziduală, care poate fi eliberată în caz de scurtcircuit.

Nu eliminați acumulatorii/bateriile împreună cu deșeurile menajere, în foc sau în apă. După descărcare, acumulatorii/

266 | Български

bateriile trebuie să fie colectate, reciclate sau eliminate ecologic.

Български

▶ Nevërsiet lăzera staru citu personu vai măjdzivnieku virzienă un neskatieties lăzera stară pat no liela attăluma.

▶ Nevërsiet lăzera staru citu personu vai măjdzivnieku virzienă un neskatieties lăzera stară pat no liela attăluma.
