MANUALE UTENTE DRIVER DREMEL

CE DICHIARIZIONE DI CONFORMITA Dichiararo, assumando la piena responsabilita di tale dichiarazione, che il prodotto è conforme alle seguniti normative e ai relativi documenti: EN 60 745, EN 55 014 in base alle prescrizioni delle redirte 2006/95/EG, 2004/108/EG, 98/37/EG (fino al 28.12.2009), 2006/42/EG (a partire dal 29.12.2009).

RUMOROSITA/VIBRAZIONE Misurato in conformità al EN 60 745 il livibile di pressione acustica di questo utensile è 58 dB(A) ed il livibile di potenza acustica 69 dB(A) (deviazione standard: 3 dB), e la vibratione 0,2 m/s² (metodo mano-braccio).

Fascicolo tecnico presso: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

NL

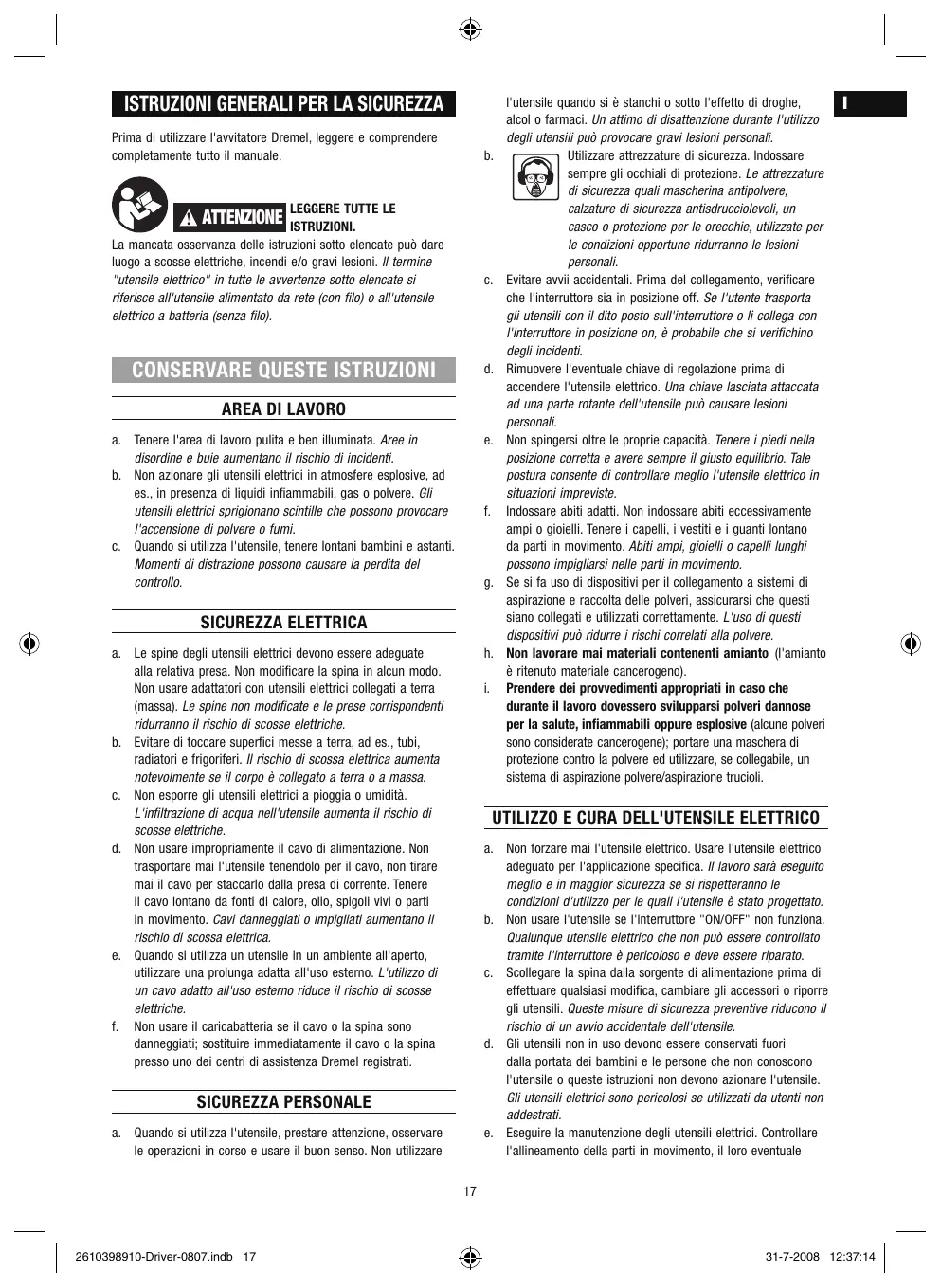

Prima di utilizzare l'avvitatore Dremel, leggere e comprendere completeness tout il manuale.

ATTENZIONE

LEGGERE TUTTE LE ISTRUZIONI.

La mancata osservanza delle istruzioni sotto elencate può loogo a scosse elettriche, incendi e/o gravi lesioni. Il termine "utensile elettrico" in tutte le avventenze delloscate si riferisce all'utensile alimentato da rete (con filo) o all'utensile elettrico a batteria (senza filo).

CONSERVARE QUESTE ISTRUZIONI

AREA DI LAVORO

a. Tenere l'area di lavoro pulita e ben illuminata. Aree in disordine e buie augmentano il rischio di incidenti.
b. Non azionare gli utensili elettrici in atmospere esploso, ad es., in presenza di liquidi infiammabili, gas o polvere. Gli utensili elettrici sprigionano scintille che possono provocare l'accensione di polvere o fumi.
c. Quando si utilizes l'utensile, tenere lontani bambini e astanti Momenti di restrazione possono causare la perdita del controllo.

SICUREZZA ELETTRICA

a. Le spine degli utensili elettrici devono essere adequate alla relativa presa. Non modificare la spina in alcun modo. Non usare adattatori con utensili elettrici collegati a terra (massa).Le spine non modificate e le prese corrispondenti riduranno il rischio di scosse elettriche.
b. Evitare di toccare superfici messe a terra, ad es., tubi, radiatori e frigoriferi. Il rischio di scossa elettrica aumento notevolmente se il corps o collegato a terra o a massa.
c. Non esporre gli utensili elettrici a pioggia o umidità. L'infiltrazione di acqua nell'utensile augmente il rischio di scosse elettriche.
d. Non usare impropriamente il cavo di alimentazione. Non trasportare mai l'utensile tenendolo per il cavo, non tirare mai il cavo per staccarlo alla presa di corrente. Tenere il cavo lontano da fonti di calore, olio, spigoli vivi o parti in movimento. Cavi danneggiati o impigliati augmentano il rischio di scossa elettrica.
e. Whenever si utilizza un utensile in un ambiente all'aperto, utilizesza una prolonga adatta all'uso esterno. L'utilizzo di un cavo adatto all'uso esterno riduce il rischio di scosse elettriche.
f. Non usare il caricabatteria se il cavo o la spina sono danneggiati; sostuire immediamente il cavo o la spina presso uno dei centri di assistenza Dremel registrati.

SICUREZZA PERSONALE

a. Quando si utilizes l'utensile, prestare attenzione, osservare le operazioni in corso e usare il buon senso. Non utilizzare

l'utensile quando si è stanchi o sotto l'effetto di droge, alcol o farmaci. Un attimo di disattenzione durante l'utilizzo degli utensili cui provocare gravi lesions personali.

b.

Utilizzare attrezzatura di sicurezza. Indossare sempre gli occhiali di protezione. Le attrezzatura di sicurezza quali mascherina antipolvere, calzature di sicurezza antisdrucciolevoli, un casco o protezione per le orecchie, utilizzate per le condizioni opportune riduranno le lesioni personali.

c. Evitare avvi accidentali. Prima del collegamento, verificare che l'interrottre sia in posizione off. Se l'utente trasporta gli utensili con il dito posto sull'interruttore o li collega con l'interruttore in posizione on, è probabile che si verific Italiano degli incidenti.
d. Rimuovere l'eventuale chiave di regolazione prima di accendere l'utensile elettrico. Una chiave lasciata attaccata ad una parte rotante dell'utensile cui cause lesioni personali.
e. Non spingersi或者其他 proprie capacità. Tenere i piedi nella posizione corretta e avre sempre il giusto equilibrio. Tale postura consente di controllare meglio l'utensile elettrico in situazioni impreviste.
f. Indossare abiti adatti. Non indossare abiti eccessivamente ampi o gioielli. Tenere i capelli, i vestiti e i quanti lontano da parti in movimento. Abiti ampi, gioielli o capelli lunghi possono impigliarii nelle parti in movimento.
g. Se si fa uso di dispositivi per il collegamento a sistemi di aspirazione e raccolta delle polveri, assicurarsi che questi siano collegati e utilizzati correttamente. L'uso di questo dispositivi può ridurre i rischi correlati alla polvere.
h. Non lavorare mai materiali contenti amianto (l'amianto è ritenuto materiale cancerogeno).
i. Prendere dei provvedimenti appropriati in caso che durante il lavoro dovessero svilupparsi polveri dannose per la salute, inflammabili oppore esplressive (alcune polveri sono considerate cancerogene); portare una maschera di protezione contro la polvere ed utilizzato, se collegabile, un sistema di aspirazione polvere/aspirazione trucioli.

UTILIZZO E CURA DELL'UTENSILE ELETTRICO

a. Non forzare mai l'utensile elettrico. Usare l'utensile elettrico adeguato per l'applicazione specifica. Ilavoro sare eseguito meglio e in maggior sicurezza se si rispetteranno le condizioni d'utilizzo per le quali l'utensile è stato progettato.
b. Non usare l'utensile se l'interruttore "ON/OFF" non funziona. Qualunque utensile elettrico che non cui essere controllato tramite l'interruttore è pericoloso e delve essere riparato.
c. Scollegare la spina dalla sorgente di alimentazione prima di effettuire qualsiasi modifica, cancellare gli accessori o riporre gli utensili. Queste misure di sicurezza preventive riducono il rischio di un avvio accidentale dell'utensile.
d. Gli utensili non in uso devono essere conservati fuori alla portata dei bambini e le persone che non conoscono l'utensile o queste istruzioni non devono azionare l'utensile. Gli utensili elettrici sono pericolosi se utilizzati da utenti non addestrati.
e. Eseguire la manutenzione degli utensili elettrici. Controllare l'allineamento della parti in movimento, il loro eventuale

inceppamento, l'eventuale rottura di parti e qualsiasi alla condizione che possa prometterne il funzionamento. Se l'utensile è danneggiato, farlo riparare prima dell'utilizzo. Numerosi incidenti sono causati da utensili elettrici con scara manutenzione.

f. Usare l'utensile elettrico, gli accessori e le punte, ecc., conformmente alle presenti struzioni e nel modo previsto per questo particolare tipo di utensile, considerando le condizioni di utilizzo e il lavoro da eseguire. L'uso dell'utensile per operazioni diverse da quella normalmente previste per quel particolare utensile può creare situazioni pericolose.
g. Verificare che l'interruttore sia in posizione "OFF" prima di eseguire regolazioni, sostituire accessori o riporre gli utensili elettrici. Queste misure di sicurezza preventive riducono il rischio di un avvio accidentale dell'utensile.
h. Mantenere gli strumenti di taglio affiliati e puliti. L'inceppamento dell'utensile è meno probabile se gli strumenti di taglio vengono mantenuti affiliati edanche il controlo risultata più facile.

UTILIZZO E CURA DELL'UTENSILE A BATTERIA

a. Ricaricare l'utensile solamente con il caricatore specificato dal costruttore. Un caricabatterie adatto ad un tipo di batterie cui creare rischio di incendio se utilizzato con un altro tipo di batterie.
b. Utilizzare gli utensili solamente con i tipi di batterie appositamente previsti. L'utilizzo di altri tipi di batterie puo creare rischi di lesions e incendi.
c. Quando non si utilizzato le batterie, tenerle lontano da altri oggetti in metallo, ad es. ferragli per carta, monete, chiavi, chiodi, viti o altri piccoli oggetti in metallo, che possocono collegare un terminale all'alto. Il cortocircuito dei terminali delle batterie cui causare usioni o incendi.
d. In condizioni di utilizzo improprio, più fuoriuscire del liquido alla batteria; evitare il contatto. In caso di contatto accidentale, sciacquare immediatamente con acqua. Se il liquido entra a contatto con gli occhi, consultare un medico. Il liquido fuoriscito alla batteria più causare irritazione o usioni.

MANUTENZIONE

La manutenzione sull'utensile elettrico deve essere eseguita da una persona qualificata a tale scopo, utilizzando solamente pezioni di ricambio identici. Tale condizione garantisce la conservazione della sicurezza dell'utensile elettrico.

ISTRUZIONI DI SICUREZZA PER AVVITATORI SENZA FILO

a. Controllare sempre che la tensione di alimentazione si auguale a quella individata sulla targhetta del caricabatterie (i caricabatterie con una tensione di 230V o 240V possono essere collegati nde un'alimentazione di 220V).
b. Evitare danni che possono essere causati da viti, chiodi e altri elementi presenti nel pezzo lavorato; rimuoverli prima di iniziare a lavorare.

c. In caso di malfunzionamento elettrico o meccanico, spegnere immediatamente l'utensile elettrico o scollegare il caricabatterie dall'alimentazione.
d. Dremel può garantire un fatto funzionamento dello strumento solo se si utilizzato accessori originali.
e. Questo utensile non delve essere utilizzato da persone al di除去 di 16 anni di età.
f. Fare attentione a non azionare l'avvitatore in zone in cui può venire a contatto con fili elettrici.
g. Assicurarsi che il blocco levetta sa in posizione centrale prima di eseguire regolazioni o sostituire gli accessori oppure quando si trasporta o si ripone l'utensile.

a. Caricare la batteria solo con il caricabatterie fornito con l'utensile.
b. Non esporre l'utensile/caricabatterie alla pioggia.
c. Non caricare mai la batteria all'aperto.
d. Riporre l'utensile/il caricabatterie in un luogo in cui la temperatura non superi 40^ C o non scenda al di sotto di 0^ C.
e. Le batterie esplodono, quando non bruciare le batterie per nessun motivo.
f. Quando sono danneggiato o in caso di utilizzo e di condizioni termiche operative estreme, le batterie sono presentare delle perdite.

• Se il liquido viene a fatto con la pelle, lavare immediamente con acqua e sapone e quando con succo di limone o aceto.
  Se il liquido entra a contratto con gli occhi, sciacquare gli occhi con acqua corrente per almeno 10 minuti e rivolgersi immediamente a un medico.

g. Non usare il caricabatteria se il cavo o la spina sono danneggiati; sostuire immediamente il cavo o la spina presso uno dei centri di assistenza Dremel registrati.
h. Non smontare il caricabatterie o l'utensile.

AMBIENTE

SMALTIMENTO

L'utensile, gli accessori e la confezione devono essere classificati per il ricicchio a difesa dell'ambiente.

Non smaltire gli utensili elettrici, le batterie, gli accessori e la confezione assieme alla spazzatura (solo per paesi CEE).

• Ai sensi della Direttiva europea 2002/96/CE sullo smaltimento di dispositiivi elettrici ed elettronici e rispettiva modifica conformmente alla legge nazionale, gli utensili elettrici che hanno raggiunto il termine della vita utile devono essere raccolti separatamente e portati in un centro per il ricicchio a difesa dell'ambiente.
  Il significato indica quando è necessario eseguire lo smaltimento.

SMALTIMENTO DELLE BATTERIE

ATTENZIONE

NON CERCARE DI SMONTARE LA BATTERIA O DI RIMUOVERE UN QUALSIASI

COMPONENTE CHE SPORGA DAI TERMINALI DELLE BATTERIE. PERICOLO DI INCENDIO O LESIONI. PRIMA DELLO SMALTIMENTO, PROTEGGERE I TERMINALI ESPOSTI.

SPECIFICHE

SPECIFICHE GENERALI

Avvitatore sanza fili

Modello numero 1120

Tensione di alimentazione. . . 7,2 V

Velocità a vuoto . . . . . . no 0-300/min

Porta punta 1/4" esagonale/albero

Dimensione vite massima .. 1 / 4'' (6 mm)

Coppia bassa 5,50 Nm

Coppia elevata 8,24 Nm

Caricabatterie

Modello numero 866

Tensione di alimentazione. . 230 V

Tempo di carica 5 ore

ASSEMBLAGGIO

ATTENZIONE

SPEGNERE SEMPRE L'UTENSILE PRIMA DI MONTARE O RIMUOVERE UNA PUNTA.

IN GENERALE

L'avvitatore perché fisi fili Dremel è dotato di un portapunta magnetico per qualsiassi punta esagonale da 1/4'' . Il basso numero di giri/min.di questo modello non è un fattore negativo. Al contrario, una Bassa velocità comporta una Coppia elevata e una Coppia elevata è un sicuro vantagegion per un avanzamento efficace. La Bassa velocità fornisceanche maggiord controlo, per evitare di rovinare la vite e danneggiare la superficie di lavoro.

FIGURA 1

1. Portapunta magnetico
2. Aperture di ventilazione
3. Impugnatura morbida
4. Leva avanti/indietro e blocco levetta
5. Interruttore di azionamento a velocità variabile
6. Caricabatterie
7. Spia luminosa di carica
8. Spazio extra
9. Apertura per il montaggio del vano portapunte
10. Vano portapunte (opzionale)

PER INIZIARE

INSERIMENTO DELLE PUNTE

L'utensile elettrico è dotato di un portapunte magnetico. Spingere sempliciente l'albero della punta nel portapunta fino a battuta (Figura 2).

VANO PORTAPUNTE (opzionale)

L'utensile elettrico è dotato di un vano portapunte rimovibile che può essere fissato al caricabatterie e che consente di conservare 12 delle vostere punte preferite (Figura 1).

L'utensile elettrico è dotato di un interrettore a levetta a velocità variabile. L'utensile elettrico può essere attivato o disattivato ("ON" o "OFF") stringendo o rilasciando la levetta. La velocità (giri/min)ouldeseregregolata da un minimo a un massimo in base alla pressione applicata sulla levetta. Premiere maggiormente per augmentare la velocità e rilasciare per ridurla.

FRENO

Quando si rilascia l'interruttore a levetta, il freno viene attivato per fermare velocemente il mandrino. Ci è particolaremente utile per un azionamento ripetitivo e per rimuovere le viti.

AUTOLOCK

L'utensile elettrico è dotato di un sistema di bloccaggio automatico. Questa funzione blocca il portapunta in posizione quando l'interruttore a levetta viene rilasciatto. Ciò consente di serrare o allentare un dato o una vite ruotando l'utensile a mano con l'interruttore in "OFF". Ciò è come do quando è necessaria una copbia più elevata.

LEVA AVANTI/INDIETRO E BLOCCO LEVETTA

ATTENZIONE

DOPO L'UTILIZZO DELL'UTENSILE, BLOCCARE LA LEVETTA IN POSIZIONE

"OFF" PER PREVENIRE AVVIAMENTI E AZIONAMENTI ACCIDENTALI.

L'utensile elettrico è dotato di una leva avanti/indietro e di un blocco levetta situato sopra la levetta (Figura 1). Questa leva serve per cancellare la rotazione della punta e per bloccarra in posizione "OFF".

Per la rotazione in avanti (con il mandrino in direzione opposa rispetto a voi) spostare la leva tutta a sinistra. Per la rotazione inversa, spostare la leva tutta a destra. Per attivare il blocco levetta, spostare la leva al centro in posizione "OFF".

PROTEZIONE ANTIBLOCCO

Questo utensile è dotato di una funzione integrata di protezione antiblocco per proteggere il motore e la batteria in caso di blocco. Se si blocca l'utensile per troppo tempo o si incecca la punta in un pezzo lavorato, in particolare a velocità elevate,

l'utensile si spegnerà automaticamente. Estrarre semplicamente l'utensile dal materiale in cui si è bloccato, spegnerlo per 3 secondi e riaccenderlo di nuovo per continuare ad uso. Quando la batteria è quasi scarica, l'utensile più spegnersi automaticamente in modo più freqente del solito. In tal caso, è il momento di ricaricare la batteria.

L'avvitatore Dremel non viene fornito alla fabbrica completamente carico. Caricare l'utensile prima dell'utilizzo iniziale.

Per caricare l'utensile:

1. Spegnere l'utensile.
2. Posizione are l'utensile nel caricabatteria come illustrato in figura 1.
3. Inserire il caricabatterie in una presa di corrente.

Spia verde ACCESA = in carica.
Spia SPENTA = carica completata.

Al termine della carica, il caricabatterie smetterà di caricare la batteria automaticamente. L'utensile più essere lascioso continuamente nel caricabatterie ricerca problemi.
4. Il caricabatterie impieghera circa 5 ore per caricare una batteria completenesscara.

Note importanti sulla carica

Questo utensile è stato progettato con una batteriaagli ioni di litio e il caricabatterie per i seguentivantaggi:

1. Quando viene riposta, la batteria agli ioni di litio mantiene la carica per un massimo di 2 anni. Pertanto è sempre pronta quando è necessaria.
2. É possible posizionare l'utensile sul caricatore e ricaricarlo in qualunque momento sonozza ridurre la capacité di carica originale.
3. Il caricabatterie è stato progettato in modo da poter ripore l'utensile quando si sta lavorando. Posizioneare semplicamente l'utensile nel caricabatterie quando non lo si utilizza, edesso continuera a caricare la batteria in modo da funzioniare più a lungo.
4. Il caricabatterie è stato progettatoanche per essere utilizzato come dispositivo di conservazione permanente per l'utensile. Tenerlo sul banco di lavoro o sul piano, caricato e pronto per essere utilizzato per il prossimo lavoro.
5. Il caricabatterie è stato progettato per la ricarica rapida delle batterie solo quando la temperatura di queste è compresa tra +4^ e +41^ .
6. Un'apprezzabile riduzione dell'autonomia dopo agli ricarica può significare che il gruppo batterie sta esaurendosi e delve quando essere sostituito.
7. Se la batteria non si carica correttamente:

a. Controllare la tensione nella presa collegando altri dispositivi elettrici.
b. Controllare se la presa è comandata da un interrottore dell'impianto di illuminazione che esclude la presa stessa quando le lui vengono spente.
c. Controllare che i contatti del caricabatterie non siano sporchi. All'occorrezza pulirli con ovatta e alcol.
d. Controllare se lo strumento è correttamente posizionato nel caricabatterie.

e. Se la ricarica continua ad essere inadeguata, inviare l'utensile e il caricabatterie al Centro di assistenza Dremel.

NOTA: L'uso di caricabatterie o di batterie non forniti da Dremel\ puo invalidare la garanzia.

MANUTENZIONE

PULIZIA

A ATTENZIONE

PER EVITARE INCIDENTI, SCOLLEGARE SEMPRE L'UTENSILE E/O IL

CARICABATTERIE DALL'ALIMENTAZIONE PRIMA DELLA PULIZIA. L'utensile più essere pulito in modo più efficace con aria compressa. Indossare sempre occhiali di protezione quando si pulsicono gli utensili con aria compressa.

Mantenere le aperture di ventilazione e le leve degli interruptori pulite e prive di materiale estraneo. Non tentare di pulire l'utensile inserendo oggetti appuntiti atraverso un'apertura.

ATTENZIONE

ALCUNI TIPI DI DETERGENTI E SOLVENTI DANNEGGIANO LE PARTI IN PLASTICA.

Eccone alcuni: benzina, tetracloruro di carbonio, solventi clorurati, ammoniaca e detergenti casalinghi che contengono ammoniaca

ASSISTENZA E GARANZIA

ATTENZIONE

ALL'INTERNO NON VI SONO PARTIMANUTENZIONABILI DALL'UTENTE. La

manutezionepreventiva eseguita da personale non autorizzato\ puo portare a un errato posizionamento dei fili interni e dei\ componenti e creare situazioni pericolose. Si consiglia di far\ eseguire l'intera manutenzione dell'utensile presso un centro di\ assistenza Dremel Service Centre. TECHNICO DI ASSISTENZA:\nScollegare l'utensile/carcabatterie dall'alimentazione prima di\ eseguire la manutenzione.

Questo prodotto DREMEL è garantito seconde le normative previste alla legge/specifiche del paese; i danni derivati da normale usura e lacerazioni, sovraccarichi o uso improprio saranno escludi alla garanzia.

In caso di reclamo, inviare al rivenditore l'utensile non smontato unitamente alla prova di acquisto.

CONTATTARE DREMEL

Per ulteriori informazioni sulla gamma dei prodotti Dremel, per l'assistenza e la hotline, visitare il site www.dremel.com.

Dremel Europe, P.O. Box 3267, 4800 DG Breda, Paesi Bassi
