MANUALE UTENTE 400 SERIES DREMEL

CE DICHIAZIONE DI CONFORMITA Dichiarano, assumando la piena responsabilità di tale dichiarazione, che il prodotto è conforme alle segniti normativo e ai relativi document: EN 60 745, EN 55 014 in base alle prescrizioni delle dirittive 2006/95/EG, 2004/108/EG, 98/37/EG (fino al 28.12.2009), 2006/42/EG (a partire dal 29.12.2009).

RUMOROSTITA/VIBRAZIONE Misurato in conformita an EN 60 745 il livro di pressione acustica de quosto utensile e 58 dB) ed il livro di potenza acustica 69 dB) (deviazione standard:3 dB),e la vibratione 0.2m / s^2 (metodo manbro-braccio). Fascicolo technique: skewi SRIL BV (PT-SEU/PJE),4825 BD Breda, NL.

NL

ISTRUZIONI GENERALI DI SICUREZZA

ATTENZIONE E' ASSOLTAMENTE NECESARIO LEGGERE

ATTENTAMENTE TUTTE LE ISTRUZIONI. Eventuali errorsi nell'adempimento delle struzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi. Il termine qui de seguito utilizzato "elettroutensile" si riferisce ad utensili elettrici alimentati alla rete (con linea di allacciamere).

CONSERVARE QUESTE ISTRUZIONI

1. STAZIONE DI LAVORO

a. Tenere la zona di operazione sempre pulita ed ordinata. Il disordine e le zone di lavoro non illuminate possono essere fonte di incidenti.
b. Evitare d'impiegare l'elettROUTensile in ambienti soggetti al rischio di esplosioni e nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettROUTensili producono scintille che possono far infiammare la polvere o i gas.
c. Tenere lontani i bambini ed altri persone durante l'impiego dell'elettROUTensile. Eventuali distrazioni potanno comportare la perdita del controlo sul'elettROUTensile.

2. SICUREZZA ELETTRICA

a. La spina per la presa di corrente dovr èssonere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettrotensili con collegamento a terra. Le spine non modificare et le prese adatte allo scopo riducono il rischio di scosse elettriche.
b. Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo èesso a massa.
c. Custodire l'electroutensile al riparo alla pioggia o dall'imudità. L'eventuale infiltrazione di acqua in un elettroutensile va ad augmentare il rischio d'insorgenza di scosse elettriche.
d. Non usare il cavo per scopi diversi da quelli previsti e quando non usarlo per trasportare o appendere l'elettrotensile oppure per tagliere la spina alla presa di corrente. Non avicinare il cavo a fonti di calorie, olio, spigoli taglienti et neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggravativi augmentano il rischio d'insorgenza di scosse elettriche.
e. Qualora si voglia usare l'eletroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.

3. SICUREZZA DI PERSONE

a. É importante concentrarsi su cui che si sta facendo e maneggiare con giudizio l'electroutensile durante le operazioni di lavoro. Non utilizzare l'utensile in caso di stanchezza o tutto l'effetto di droge, bevande alcoliche e medicinali. Un attimo di disturazione durante l'uso dell'elettroutensile potra causare lesioni gravi.
b. Indossare sempre equipaggiamento protettivo individuale, nonché quanti protettivi. Indossare sempre gli occhiali di protezione. Indossando abbligamente di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'application dell'elettroutensile, si riduce il rischio di incidenti.

1

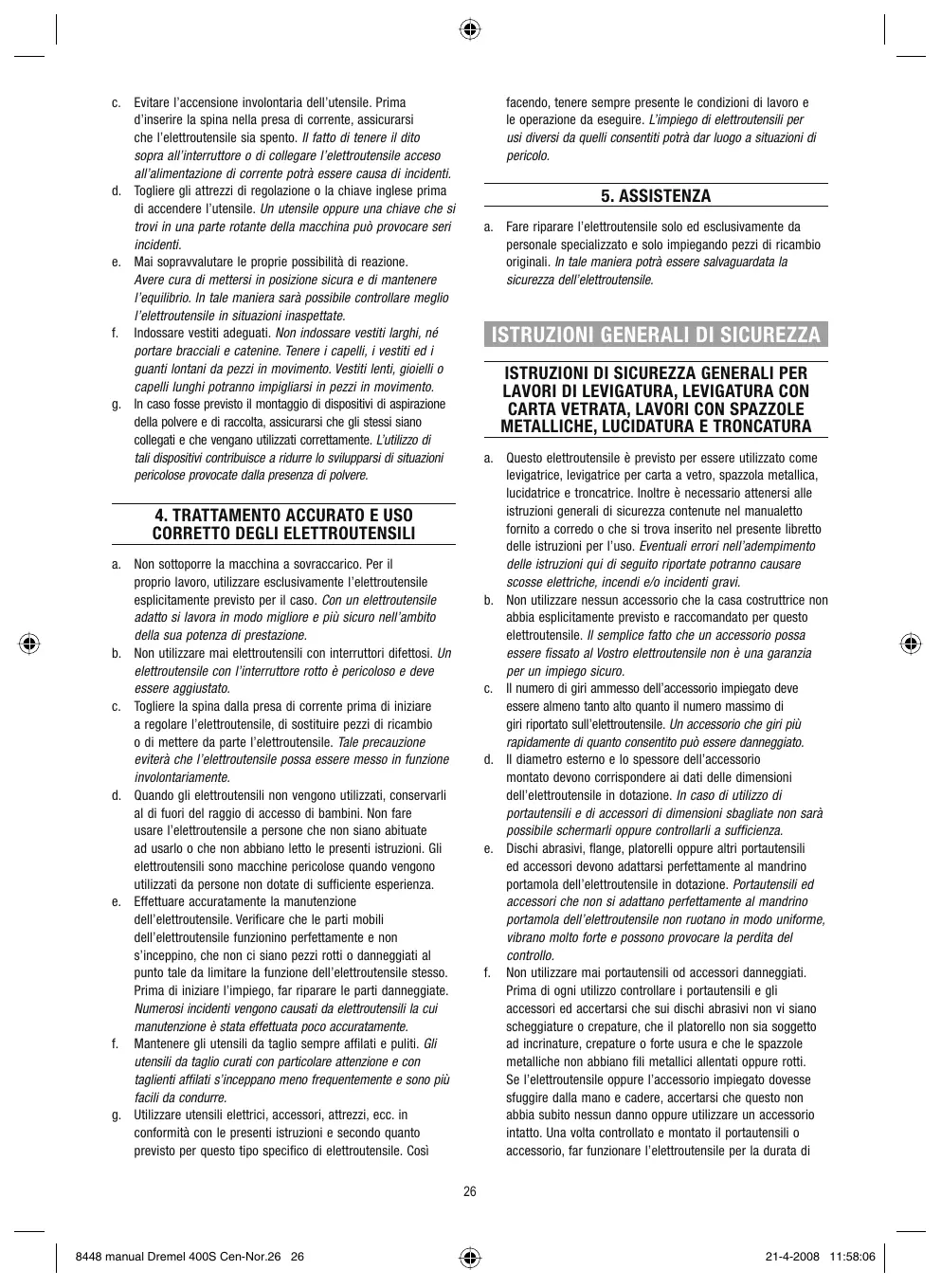

c. Evitare l'accensione involontaria dell'utensile. Prima d'insere la spina nella presa di corrente, assicurarsi che l'elettrotensile si spento. Il fatto di tener il dito sopra all'interruttore o di collegare l'elettrotensile acceso all'alimentazione di corrente potrè essere causa di incidenti.
d. Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l'utensile. Un utensile oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti.
e. Mai sopravolutare le proprie possibilità di reazione.
Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio. In tale maniera sare possibile controllare meglio l'elettroutensile in situazioni inaspettate.
f. Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catinen. Tenere i capelli, i vestiti ed i quanti lontani da pezioni in movimento. Vestiti lenti, gioelli o capelli lunghi potanno impigliarsi in pezioni in movimento.
g. In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurararsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di tali dispositivi contribuire a ridurre lo svilupparsi di situazioni pericolose provocate alla presenza di polvere.

4. TRATTAMENTO ACCURATO E USO CORRETTO DEGLI ELETTROUTENSILI

a. Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzato esclusivamente l'eletroutensile eschiplicitamente previsto per lo caso. Con un elettrotensile adatto si lavora in modo miglior e più sicuro nell'ambito della sua potenza di prestazione.
b. Non utilizzato mai elettrotensili con interrupturi difettosi. Un elettrotensile con l'interruttore rotto è pericoloso e delve essere aggliastato.
c. Togliere la spina dalla presa di currente prima di iniziare a regolare l'elettROUTensile, di sostituire pezioni di ricambio o di mettere da parte l'elettROUTensile. Tale precauzione eviterà che l'elettROUTensile possa essereMESSO in funzione involontariamente.
d. Quando gli elettroutensili non vengono utilizzati, conservari al di fuori del raggio di accesso di bambini. Non fare usare l'elettroutensile a persona che non siano abituate ad uso o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persona non dotate di sufficiente esperienza.
e. Effettuare accuratamente la manutenzione dell'elettrotensile. Verificare che le parti mobili dell'elettrotensile funzionino perfettamente e non s'inceppino, che non ci siano pezioni rotti o danneggiati al punto tale da limitare la funzione delle elettrotensile stesso. Prima di iniziare l'impio, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettrotensili la cui manutenzione è stata effettuata molto accuratamente.
f. Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e contaglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.
g. Utilizzare utensili elettrici, accessori, attrezzi, ecc. in conformità con le presenti istruzioni e secondo quando previsto per quello tipo specifico di elettrotensile. Cosi

facendo, tenere sempre presente le condizioni di lavoro e le operazione da eseguire. L'impiego di elettrotensili per usi diversi da quelli consentiti potra dar luogo a situazioni di pericolo.

5. ASSISTENZA

a. Fare riparare l'elettROUTENSILE solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potr'a essere salvaguardata la sicurezza dell'elettROUTENSILE.

ISTRUZIONI GENERALI DI SICUREZZA

ISTRUZIONI DI SICUREZZA GENERALI PER LAVORI DI LEVIGATURA, LEVIGATURA CON CARTA VetrATA, LAVORI CON SPAZZOLE METALLICHE, LUCIDATURA E TRONCATURA

a. Questo elettrotensile è previsto per essere utilizzato come levigatrice, levigatrice per carta a vetro, spazzola metallica, lucidatrice e troncatrice. Inoltre è necessario atteneri alle istruzioni generali di sicurezzacontainnel manualettò fornito a corredo o che si trova inserimento nel presente libretto delle istruzioni per l'uso. Eventuali errorsi nell'adempimento delle istruzioni qui di seguito riportate potanno causare scosse elettriche, incendi e/o incidenti gravi.
b. Non'utilizzare nessun accessorio che la casa costrutrice non abbia esprivamente previsto e raccommando per quello eletttroutsens. Il simplice fatto che un accessorio possa essere fissato al Vostro eletttroutsens non è una garanzia per un impiego sicuro.
c. Il numero di giri ammesso dell'accessorio impiegato devesse almeno tanto alto quanto il numero massimo di giri riportato sullelettroutsensible. Un accessorio che giri più rapidamente di quanto consentito più essere danneggiato.
d. Il diametro esterno e lo spessore dell'accessorio montato devono corrispondere ai dati delle dimensioni dell'elettrotensile in dotazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sare possibile schermarli oppure controllari a sufficienza.
e. Dischi abrasivi, flange, platorelli oppure altri portautensili ed accessori devono adattarsi perfettamente al mandrino portamola dell'elettroutensile in dotazione. Portautensili ed accessori che non si adattano perfettamente al mandrino portamola dell'elettroutensile non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo.
f. Non utilizzato mai portautensili od accessori danneggiati. Prima diogni utilizzo controllare i portautensili e gli accessori ed accertarsi che sui dischi abrasivi non vi siano scheggiature o crepature, che il platorello non sa soggetti ad incrinature, crepature o forte usura e che le spazzole metalliche non abbiano fili metallici allentati oppure rotti. Se I'electroutensile oppure I'accessorio impiegato dovesse sfuggire dalla mano e cadere, accertarsi che questo non abbia subito nessun danno oppure utilizzato un accessorio intatto. Una volta controllato e montato il portautensili o accessorio, far funzionare I'electroutensile per la durata di

un minuto con il numero massimo di giri avendo cura di tenersi lontani e di impedire anche ad altre persone presenti di avvinciniarsi al portautensili o accessorio in rotazione. Nella maggior parte dei casi i portautensili o accessori danneggiati si rompono nel corso di quello periodo di prova.

g. Indossare abbligamente di protezione. A seconda dell'applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quando necessario, portare maschere per polveri, protezione acustica, quanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole particelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei scaraventati per l'aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericololo di perdere l'udito.
h. Avere cura di evitare che altre persone possano avvincini alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbligamento protettivo personale. Framamenti del pezzo in lavorazione oppure utensili rotti sono volar via oppure provocare incidentianche aldi fuori della zona diretta di lavoro.
i. Quando si eseguono lavori in cui vi è pericolo che l'accessorio impiegato possa arrivare a toccare cavi elettrici nascosti oppure anche il cavo elettrico dell'elettROUTensile stesso, operare con l'elettROUTensile afferrandolo sempre alle superfici di impugnatura isolate. Un contatto con un cavo elettrico mette molto tensione anche parti in metallo dell'elettROUTensile provocando quando una scossa elettrica.
j. Tenere il cavo di collegamento elettrico sempre lontano da portautensili o accessori in rotazione. Se si perde il controlo sull'elettrotuensile vi è il pericolo di troncare o di colpire il cavo di collegamento elettrico e la Vostra mano o braccio più arrivare a toccare il portautensili o accessorio in rotazione.
k. Mai pogiare l'elettroutensile prima che il portautensili o l'accessorio impiegato non si sua fermato completeness. L'utensile in rotazione peut entrare in contatto con la superficie di appoggio facendoVi perdere il controllo sulla macchina pneumatica.
I. Mai trasportare l'elettROUTensile nelle oporzioi dovesse essere ancora in funzione. Attraverso un contatto casuale l'utensile in rotazione potrebbe fare presa sugli indumenti oppure sui capelli dell'operaore e potrebbe arrivare a ferire seriamente il corpo dell'operaore.
m. Pulire regolarmente le feritoe di ventilazione dell'elettROUTensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una forte raccolta di polvere di metallo più provocare pericoli di origine elettrica.
n. Non utilizzare mai l'élettrotensile nelle vicinanze di materiali infiammabili. Le scintille posso far prendere fuoco questi materiali.
o. Non utilizzato mai accessori che richiedano refrigeranti liquidi. L'utilizzo di acqua o di altri liquidi refrigeranti cui provocare una scossa di corrente elettrica.

CONTRACCOLPO E RELATIVE AVVERTENZE DI PERICOLO

Un contraccolpo è l'improvvisa reazione in seguito ad agganci-mentation oppure blocco di accessorioso in rotazione come più essere un disco abrasivo, platorello, spazzola metallica ecc. Agganci-dosi oppure bloccandidosi il portautensili o accessorio provoca un arresto improvisativo della rotazione dello stesso. In quello caso l'operaore non è più in grado di controllare l'eletttroutensile ed al.punto di blocco si provoca un rimbalzo dello stesso che aviene nella direzione opposa aQLA della rotazione del portautensili o dell'accessorio. Se p. es. un disco abrasivo resta agganciato o Bloccato nel pezzo in lavorazione, il bordo del disco abrasivo che si abbassa nel pezzo in lavorazione più rimanere impigliato provocando in questo modulo una rottura oppure un contraccolpo del disco abrasivo. Il disco abrasivo si avvicina o si allontana dall'operaore a seconda della direzione di rotazione che ha nel momento in cui si blocca. In tali situazioni è possible che le mole abrasive possanoanche rompersi. Un contraccolpo è la consequence di un utilizzo non appropriato oppure non corretto dell'eletttroutensile. Esso più essere evitato soltanto prendendo misure adatte di sicurezza come alla descrizione che segue.

a. Tenere sempre ben saldo l'electroutensile e portare il proprio corpo e le proprie braccia in una posizione che Vi permetta di compensare le forze di contraccolpo. Se disponibile, utilizzare sempre l'impugnatura supplementare in modo da poter averere sempre il maggior controlo possibile su forze di contraccolpi oppure段时间i de reazione che si sviluppano durante la fase in cui la macchina raggiunge le regime di pieno carico. Prendendo appropriate misure di precauzione l'operaore più essere in grado di tenero fatto controllo le forze di contraccolpo e quale di reazione a scatti.
b. Mai avicinare la propria mano alla zona degli utensili in rotazione. Nel corso dell'azione di contraccolpo il portautensili o accessorio potrebbe passare sulla Vostra mano.
c. Evitare di avvinciniarsi con il proprio corpo alla zona in cui l'electroutensile viene mosso in caso di un contraccolpo. Un contraccolpo provoca uno spostamento improvisVDell'elettroutensile che si sviluppa nella direzione opposa a quella della rotazione della mola abrasiva al punto di blocco.
d. Operare con particolare attenzione in prossimità di spigoli, spigoli taglienti ecc. Avere cura di impedire che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimonervi bloccati. L'utensile in rotazione ha la tendenza a rimonere blocato in angoli, spigoli taglienti oppure in caso di rimbalzo. Ciò provoca una perdita del controllo oppure un contraccolpo.
e. Non utilizzato seghe a catena e neppure lame dentellate. Questo tipo di accessori provocano spesso un contraccolpo oppure la perdita del controllo sull'elettroutensile.

PARTICULARI AVVERTENZE DI PERICOLO PER OPERAZIONI DI LEVIGATURA E DI TRONCATURA

a. Utilizzato sempre la calotta di protezione prevista per il tipo di utensile abrasivo utilizzato. Utensili abrasivi che non sono previsti per l'elettroutensile non possono essere sufficientemente schermati e sono insicuri.

b. Utensili abrasivi sono essere utilizzati esclusivamente per le possibilità applicative esplicitamente raccomandate. P. es.: mai eseguire lavori di levigatura con la superficie laterale di un disco abrasivo da taglio diritto. Mole abrasive da taglio diritto sono previste per l'asportazione di materiale con il bordo del disco. Esercitando dei carichi laterali su quosti utensili abrasivi vi è il pericolo di romperli.
c. Per la mola abrasiva selezionata, utilizzato sempre flange di serraggio che siano in perfetto stato e che siano della corretta dimensione e forma. Flange adatte hanno una funzione di correto supporto della mola abrasiva riducendo il più possibile il pericolo di una rottrura della mola abrasiva. É possible che vi sia una differenza tra flange per mole abrasive da taglio diritto e flange per mole abrasive di altri tipo.
d. Non utilizzato mai mole abrasive usurate previste per eletttroutensili più grandi. Mole abrasive previste per eletttroutensili più grandi non sono concepite per le maggiori velocità di eletttroutensili più piccoli e possono rompersi.

ULTERIORI AVVERTENZE DI PERICOLO SPECIFICHE PER LAVORI DI TRONCATURA

a. Evitare di far bloccare il disco abrasivo da taglio diritto oppure di esercitate una pressione troppo alla. Non eseguire tagli excessively profondi. Sottomonendo la mola da taglio diritto a caricoccessivo se ne aumento la sollecitatione e la si rende maggiornente soggetta ad angolature improprie o a blocchi venendo così creare il pericolo di contraccolpo oppure di rottrura dell'utensile abrasivo.
b. Evitare di avicinarsi alla zona anteriore o posteriore al disco abrasivo da taglio in rotazione. Quando l'operatore manovra la mola da taglio diritto nel pezzo in lavorazione in direzione opposta a quella della propria persona, cui capire che in caso di un contraccolpo il disco in rotazione faccia rimbalzare con violenza l'elettrotensile verso l'operatore.
c. Qualora il disco abrasivo da taglio diritto dovesse incepparsi oppure si dovesse interrompere il lavoro, spegnere l'elettroutensile e tenerlo fermo fino a quando il disco si sare fermato completeness. Non tentare mai di esrarre il disco abrasivo dal taglio in esecuzione perché si potrebbe provocare un contraccalpo. Rilevare ed eliminare la causa per il blocco.
d. Mai rimettere l'elettroutensile in funzione fintanto cheesso si trovi ancora nel pezzo in lavorazione. Prima di continuare ad eseguire il taglio procedendo con la dovuta attenzione, attendere che il disco abrasivo da taglio diritto abbia raggiunto la massima velocità. In caso contrario è possibile che il disco resti agganciato, sbalzi dal pezzo in lavorazione oppure provovi un contraccolpo.
e. Dotare di un supporto adatto pannelli oppure pezioni in lavorazione di dimensioni maggiori in modo da ridurre il rischio di un contraccolpo dovuto ad un disco abrasivo da taglio diritto che rimane bloccato. Pezioni in lavorazione di dimensioni maggiori possonoiegarsi sotto l'effetto del proprio peso. Provedere a munire il pezzo in lavorazione di supporti adatti al caso specifico sia nelle vicinanzihe del taglio di troncatura che in quale del bordo.

f. Operare con particolare attenzione in caso di "tagli dal centro" da eseguire in pareti più esistenti oppure in altre parti non visibili. Il disco abrasivo da taglio diritto che inizia il taglio sul materiale provo provocare un contraccolpo se dovesse arrivare a troncare condutture del gas o dell'acqua, linee elettriche oppure oggetti di altri tipo.

AVVERTENZE DI PERICOLO SPECIFICHE PER LAVORI DI LEVIGATURA CON CARTA VETRO

a. Non utilizzato mai fogli abrasivi troppo grandi ma atteneri alle indicazioni del rispectivo produttore relative alle dimensioni dei fogli abrasivi. Fogli abrasivi che dovesso sorgere及其他 il platorello sono provocare incidenti oppure blocchi, strappi dei fogli abrasivi oppure contraccolpi.

AVVERTENZE DI PERICOLO SPECIFICHE PER OPERAZIONI DI LUCIDATURA

a. Evitare assolutamente che parti della cappa lucidatura restino staccate e prestare in modo particolare attenzione alle cordicelle di fissaggio. Raccogliere per bene oppure tagliare le cordicelle di fissaggio ad una lunghezza adatta. Cordicelle di fissaggio che girino con la cappa posso far presa sulle ditta dell'operaatore oppure rinanere impigliate nel pezzo in lavorazione.

AVVERTENZE DI PERICOLO SPECIFICHE PER LAVORI CON SPAZZOLE METALLICHE

a. Tenere presente che la spazzola metallica perde pezzi di fil di ferroanche durante il comune impiego.Non sottoporre i fili metallici a carico troppo elevato esercitando una pressione troppo alta. Pezzi di fil di ferro scaraventati per l'aria possono penetrare molto facilemente attraverso indumenti sottili e/o la pelle.
b. Impiegando una calotta di protezione si impedisce che la calotta di protezione e la spazzola metallica possano toccarsi. I diametri delle spazze o disco e delle spazzola a tazza sono那么 esere augmentati atraverso forze di pressione e tramite l'azione di forze centrifugali.

AMBIENTE

SMALTIMENTO

Avviare ad un riciclaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformmente alla norma della direittiva CE 2002/96 sui rifiuti di appecciature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elettROUTsili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

DATI TECNICI

DATI TECHNICI GENERALI

Tensione di funzionamento.. 230-240 V, 50-60 Hz Intensita di funzionamento .. 0,6 A

Velocità a vuoto n, 33.000 giri/min

Dimensioni pinze 0,8 mm,1,6 mm,2,4 mm, 3,2 mm

CAVI DI PROLUNGA

Utilizzato esclusivamente cavi di prolunga completenessvolti con portata minima di 5 amp.

DATI TECNICI MOTORE

Questo multiutensile utilizes un motore a velocità variabile. Si collega a una tensione di funzionamento pari a 230-240 V, 50-60 Hz. Verificare sempre che la tensione di alimentazione corrisponda alla tensione indica sulla targhetta utensile (utensili operativi a 230V o 240V sono also delle collegati ad alimentazioni di 220V).

MONTAGGIO

SCOLLEGARE SEMPRE IL MULTIUTENSILE PRIMA DI SOSTITUIRE GLI ACCESSORI, I MANDRINI O DI PROCEDURE A OPERAZIONI DI MANUTENZIONE.

GENERALE

Il multiutensile Dremel è uno strumento di precisione di alta qualità, adatto per lavori dettagliati e complessi. La vasta gamma di accessori e complementi Dremel permette di svolgere i più variati lavori. Tra quetti, levigatura, intaglio, incisione e fresatura, taglio, pulitura e lucidatura. FIGURA 2

FIGURA 1

A. Ghiera di serraggio
B. Pinza
C. Interfaccia di collegamento
D. Cappuccio
E. Pulsante di blocco albero
F. Aperture di aerazione
G. Coperchio spazzola (su entrambi i lati)
H. Comando di accensione/spegnimento
I. Display LCD
J. Pulsanti Velocità + / -
K. Gancio
L. Cavo di alimentazione

PINZE

Gli accessori Dremel previsti per il multiutensile hanno gambi di diverse dimensioni. Sono disponibili quattro pinze di dimensioni diverse per le varie dimensioni dei gambi. Le dimensioni delle pinze sono identificate dagli anelli presente alla base delle pinze stesse.

FIGURA 3

M. Pinza da 3,2 mm senza anello (480)
N. Pinza da 2,4 mm con tre anelli (481)
0. Pinza da 1,6 mm con due anelli (482)
P. Pinza da 0,8 mm con un anello (483)

N.B.: Alcuni kit multiutensile possono non includere le pinze nelle quattro dimensioni. Le pinze sono comunique disponibili separamente.

Usare sempre la pinza che si adatta alle dimensioni del gambo e dell'accessorio che si intende useare. Non forzare un accessorio con gambo di diametro superiore della pinza.

SOSTITUZIONE PINZE

FIGURA 4

Q. Chiave di serraggio
R. Serrare
S. Allentare
T. Ghiera di serraggio

1. Premere il pulsante di blocco dell'albero e, tenendolo premuto, ruotare l'albero a mano fino a che non si blocca. Non azionare il pulsante di blocco dell'albero perché il multiutensile sta girando.
2. A pulsante di blocco dell'albero azionato, svitare e smontare la ghiera della pinza. Se necessario utilizzato la chiave di serraggio.
3. Estrarre la pinza dall'albero.
4. Inserire la pinza della dimensione desiderata nell'albero e serrare la ghiera di serraggio. Non serrare completamente la ghiera in assenza da punta o accessorio.

SOSTITUZIONE ACCESSORI

FIGURA 4/5

1. Premere il pulsante di blocco dell'albero e ruotare l'albero a mano fino a che non si blocca. Non azionare il pulsante di blocco dell'albero nelle multitudenile sta girando.
2. A pulsante di blocco dell'albero azionato, allentare (ma non rimuovere) la ghiera di serraggio. Se necessario utilizzare la chiave di serraggio.
3. Inserire il gambo della punta o dell'accessorio nella pinza.
4. A pulsante di blocco dell'albero azionato, serrare la ghiera di serraggio fino a che il gambo della punta/accessorio non è bloccato.

N.B.: Leggere le istruzioni fornite con gli accessori Dremel per ulteriori informazioni sull'utilizzo.

Utilizzare escludamente accessori Dremel testati e ad elevate prestazioni.

PER INZIARE

USO

Prima di utilizzare il multiutensile è necessario "conoscerlo". Impugnarlo e valutarne il peso e il bilanciamento. Si prenda confidenza con l'estremità affusolata dell'utensile. E' esta parte che permette di impugnarlo come una penna o una matita.

Tenere sempre l'utensile lontano dal molto. Gli accessori potrebbero essere stati danneggiati durante la spedizione e potrebbero volar via ruotando ad alta velocità.

Nel maneggiare l'utensile evitare di copire con le mani le aperture di aerazione. Se si bloccano le aperture di aerazione, il motore potrebbe surriscaldarsi.

IMPORTANTE! Provare ad utilizzato l'utensile su materiale di scarto per testarlo alle alte velocità. Ricordare che le prestazioni del multiutensile sono migliorie se si permette alla velocità, insiemeagli accessori e ai complementi Dremel più adatti, di svolgere completinge il lavoro. Se possible non fare pressione sull'utensile in fase di utilizzo. Al contrario, appoggiare con cautela l'accessorio in rotazione sulla superficie di lavoro portandolo in fatto con il punto in corrispondenza del quale si vuole�始iare. Concentrarsi sulla guida dell'utensile lungo il pezzo applicando una leggerissima pressione con la mano. Deve essere l'accessorio a eseguire il lavoro.

Solitamente si consiglia di eseguire una serie di passate con l'utensile piuttosto che una sola passata per completare il lavoro. Un tocco leggero garantisce un migliorie controlo e riduce le possibilità di erre.

COME USARE L'UTENSILE

Per un migliorie controlo in lavori di precisione, impugnare il multiutensile come una penna tra pollice e indice. FIGURA 6 La presa "a mazza da golf" viene solitamente utilizzata per lavori più pesanti, quali levigatura o taglio. FIGURA 7

VELOCITA SELECTIONABILI

Questo utensile è un multiutensile ad alta velocità. Il display digitale dell'utensile 400 Series DIGITAL indica il numero esatto di giri/min (x 1.000) dell'utensile. Per aumentare/diminuire la velocità, preme i pulsanti Velocità + / - E' possible amentare o diminuire la velocità dell'utensile con variazioni di 1.000 giri/min. In questo modo è possible controllare con precisione la velocità. Regolare il numero di giri al minuto in base al progettto per ottenere risultati finali miglior. Per ottenere i risultati migliorurlando con materiali diversi, regolare il comando di regolazione della velocità in modo ottimale in base al progettto. Per selezionare la giusta velocità in base all'accessorio in uso,fare pratica su materiali di scarto.

N.B.: La velocità dipende nelle variazioni di tensione. Una tensione di alimentazione ridotta rallenta il numero di giri al minuto dell'utensile, in particolare alla basso regolazioni. Se l'utensile sembra lavorare a Bassa velocità, aumento di consensozza la velocità.

L'utensile più non funzionare alle basse velocità in ambienti in cui la tensione di alimentazione è inferiore a 220 V. Impostare il dato di regolazione della velocità in modo adeguato per iniziare a lavorare.

Vedere la tabella Impostazioni di velocità a pagna 4-6 per individuire la velocità più adatta in base al materiale di lavoro e all'accessorio utilizzato.

A) Perutilizzatousmuratura.Per risultati ottimali,impostare su 33.000giri/min.
B) Per piastrelle da parete e pavimento. Impostare su 20.000-28.000 giri/min.
*) Velocità per tagli minimi. Attenzione, possibile bruciatura in caso di scanalature profonde.
In base alla direzione di taglio rispetto alla grana.

E' possibile svolgere molti lavori con l'utensile regolato alla massima velocità. Tuttavia, alcuni materiali (alcuni tipi di plastica e metallo) sono dannegliarsi per il calore generato dall'alta velocità e dovrebbero pertanto essere lavorati aasse velocità. Le basse velocità (15.000 giri/min o meno) sono generalmente adatte per interventi di lucidatura con accessori di lucidatura in feltrò. In caso di utilizzo di spazzole, le velocità devono essere basse per evitare scariche dal manico. Lasciare che l'utensile lavori per voi alle basse velocità. Le velocità più alte sono ideali per legni duri, metalli e vetro, altre che per interventi di foratura, intaglio, taglio, fresatura, formatura e taglio di dadi e battute in legno.

Alcune indicazioni sulla velocità dell'utensile:

La plastica e i materiali che fondono aasse temperature devono essere lavorati a bassa velocità.
Lucidatura e pulitura con spazzola metallica devono essere eseguite a velocità inferiore a 15.000 giri/min per non danneggiare la spazzola e il materiale.
Il legno delve essere lavorato a velocità elevata.
Il ferro e l'acciaio devono essere lavorati a velocità elevata.
- Se un utensile da taglio in acciaio ad alta velocità inizia a vibrare, solitamente ciò significiva che è stata selezionata una velocità troppo Bassa.
L'alluminio, il rame, le leghe di piombo, le leghe di zinco e lo stagno possono essere lavorati a velocità diverse, a seconda del tipo di lavorazione che si deve eseguire. Usare paraffina (non acqua) o altri lubricamente adatto sult'utenile di taglio per evitare che il materiale asportato aderisca al tagliente.

N.B.: Aumentare la pressione sull'utensile se non taglia comesi vorrebbe, non risolve il problema. Provaré adutilizzare unaccessorio o una regolazione della velocità diversi per ottenere irisultati desiderati.

MANUTENZIONE

La manutenzione preventiva eseguita da personale non autorizzato cui causare l'errato posizionamento di componenti e dei cavi interni con possibili gravi rischi per le persone. Raccommando che l'assistenza sugli utensili sua eseguita presso i centri di assistenza autorizzati Dremel. Per evitare incidenti dovuti ad avvio non previsto o scariche elettriche, scollegare sempre la spina della presa di corrente prima di qualiasi interventero manutentivo o di pulitura.

SPAZZOLE AL CARBONIO

Le spazzole dell'utensile sono state progettate per durare a lungo. Per preparare le spazzole all'uso, azionare l'utensile a velocità massima per 5 minuti senza carico. Questo permet-

terà alle spazzole di "inserirs" in modo corretto augmentando di conseguenza la vita dell'utensile. Per conservare il motore al massimo grado di efficienza, controllare le spazzole agli 40-50 ore per verificarne il grado di usura.

L'utilizzo dell'utensile con spazzole usurate danneggia in modo permanente il motore. Utilizzare esquisvamente spazzole originali Dremel. Controllare le spazzole del multiutensile dopo 40-50 ore di utilizzo. Se il multiutensile funziona in modo discontinuo, perde potenza e produce rumori insoliti, controllare lo stato di usura delle spazzole ed eventualmente sostiturile.Seguire quanto indicate di seguito per controllare/sostiturile le spazzole del multiutensile:

1. A cavo di alimentazione scollegato, posizionare l'utensile su una superficie pulita. Utilizzare la chiave di serraggio per rimuovere i cappucci delle spazzole. FIGURA 8
2. Ruotare l'utensile in modo da far uscire la spazzola dal supporto e controllare ognuna di esse. Se la lunghezza della spazzola è inferiori a 3 mm e la superficie della spazzola a fatto con il commutatore è ruvida o vialata, sostituire le spazzole in carbonio. Controllare entrambé le spazzole. FIGURA 9
3. Se una spazzola è usurata, sostituire entrambé le spazzole per una migliorie prestazione dell'utensile. Estrarre la molla alla spazzola, eliminare la vecchia spazzola e insere la molla su una nuova.
4. Reinserire la spazzola in carbonio e la molla nell'utensile: la spazzola si insertisce correttamente solo in una posizione. Verificare che le spazzole vengano installate come indicate. FIGURA 9. La superficie curva della spazzola deve correpondere alla curvatura del commutatore.
5. Appoggiare il lato inferiore squadrato del portellino spazzola sulle aperture della cavity squadrata. Verificare che la molla poggi sulla scanalatura a V della spazzola. Premere il lato anteriore del portellino verso il basso. Quindi premere e fare scattare il dispositivo di arresto in posizione. Dop o aver sostituito le spazzole, posit扩容ire I'utensile su una superficie pulita e azionarlo a massima velocità per 5 minuti in assenza di carico o prima di utilizzato. In quello modo le spazzole si "inseriranno in sede" in modo adeguato augmentando la vita delle spazzole, maanche dell'utensile in quanto la superficie del commutatore si usrera in modo più omogeneo e su lunghi periodi. FIGURA 10

COME PULIRE L'UTENSILE

SCOLLEGARE LA SPINA PRIMA DI PROCEDURE ALLA PULIZIA

Le aperture di aerazione e le leve degli interrupttori devono essere tenute pulite e libero da corpi estranei. Non cercare di pulire inerendo oggetti appuntiti atraverso le aperture.

L'utensile può essere pulito a fondo usingando aria compressa. Quandoso si puliscono gli utensili con aria compressa indossare sempre occhiali di sicurezza.

Non occorre lubricicare il multiutensile Dremel.

Alcuni prodotti e solventi per la pulizia danneggiano i componenti in plastica. Tra questi ci sono la benzina, il tetracloruro di carbonio, i solventi clorinati, l'ammoniaca e i detergenti per uso domestico a base di ammoniaica.

Pulire l'area di "presa morbida" dell'utensile con un panno umido. Le aree più dure possono richiedere più di una passata per diventare pulite.

ASSISTENZA E GARANZIA

Questo prodotto DREMEL è garantito come da disposizioni normative/nazionali; eventuali danni dovuti a normale usura, sovraccarico o utilizzato improprio non sono coperti da garanzia.

CONTATTO DREMEL

Per ulteriori informazioni sulla gamma di prodotti Dremel, supporto e numero verde, visitare il site www.dremel.com

Dremel Europe, P.O. Box 3267, 4800 DG Breda, Paesi Bassi
