400 SERIES - Outil rotatif DREMEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Outil rotatif multifonction
Marque	DREMEL
Modèle	400 SERIES
Alimentation	230-240 V, 50-60 Hz, 0,6 A
Vitesse à vide	33 000 tr/min (variable par incréments de 1 000 tr/min)
Pinces porte-embout fournies	0,8 mm, 1,6 mm, 2,4 mm, 3,2 mm
Niveau de pression sonore	58 dB(A)
Niveau de puissance sonore	69 dB(A)
Vibration (main-bras)	0,2 m/s²
Fonctions principales	Meulage, ponçage, brossage métallique, polissage, découpe à l'abrasif
Entretien	Vérification et remplacement des balais de charbon toutes les 40 à 50 heures
Nettoyage	Débrancher l'outil, nettoyer les orifices de ventilation à l'air comprimé, ne pas utiliser de solvants agressifs
Sécurité	Porter des EPI (lunettes, masque anti-poussière, protection auditive), débrancher avant changement d'accessoire, éviter les vêtements amples
Pièces détachées et réparabilité	Balais de charbon Dremel d'origine, pinces de rechange, accessoires Dremel ; réparation par centre technique agréé
Garantie	Conforme aux réglementations légales en vigueur ; dommages dus à l'usure, surcharge ou utilisation inappropriée exclus
Poids approximatif	550 g
Dimensions approximatives	20 cm (longueur) × 3 cm (diamètre)
Informations générales	Outil de précision avec écran numérique et réglage de vitesse ; compatible avec large gamme d'accessoires Dremel

FOIRE AUX QUESTIONS - 400 SERIES DREMEL

Comment changer un accessoire sur le DREMEL 400 SERIES ?

Pour changer un accessoire, appuyez sur le bouton de verrouillage de l'arbre, maintenez-le enfoncé et tournez l'arbre jusqu'à ce qu'il s'encliquette. Desserrez l'écrou de blocage (utilisez la clé si nécessaire), insérez à fond la queue de l'accessoire dans la pince, puis resserrez l'écrou manuellement.

Quelles sont les vitesses recommandées pour le ponçage du bois ?

Pour le ponçage du bois, utilisez une vitesse élevée, de préférence la vitesse maximale de 33 000 tr/min. La vitesse élevée permet un ponçage efficace sans brûler le matériau.

Comment nettoyer l'outil rotatif DREMEL ?

Débranchez toujours l'outil avant tout nettoyage. Nettoyez les orifices de ventilation à l'air comprimé en portant des lunettes de protection. La poignée souple peut être nettoyée avec un chiffon humide. N'utilisez jamais de solvants comme l'essence, le tétrachlorure de carbone ou l'ammoniaque.

Quand faut-il remplacer les balais de charbon ?

Les balais de charbon doivent être vérifiés toutes les 40 à 50 heures d'utilisation. Remplacez-les si leur longueur est inférieure à 3 mm ou si la surface de contact est rugueuse ou piquée. Utilisez exclusivement des balais de rechange Dremel d'origine et remplacez toujours les deux balais.

Quels types d'accessoires puis-je utiliser avec le 400 SERIES ?

Vous pouvez utiliser une large gamme d'accessoires Dremel : meules, disques à tronçonner, brosses métalliques, plateaux de ponçage, embouts de polissage, etc. Assurez-vous que la vitesse maximale de l'accessoire est au moins égale à celle de l'outil et que le diamètre correspond aux dimensions de l'outil.

Comment régler la vitesse sur le 400 SERIES DIGITAL ?

Utilisez les boutons de réglage de la vitesse situés sur l'outil. L'écran numérique affiche la vitesse en milliers de tours par minute (x1000). Vous pouvez augmenter ou diminuer la vitesse par incréments de 1 000 tr/min. Pour la plupart des travaux, la vitesse maximale est optimale, mais réduisez-la pour les matériaux sensibles à la chaleur.

Comment éviter un contrecoup lors de l'utilisation ?

Pour éviter un contrecoup, maintenez fermement l'outil, utilisez la poignée supplémentaire si disponible, ne placez pas votre main près de l'accessoire en rotation, et évitez de coincer l'accessoire dans la pièce. Travaillez avec une pression légère et laissez l'accessoire faire le travail.

Quels équipements de protection dois-je porter ?

Portez toujours une protection oculaire (lunettes de sécurité ou masque intégral). Selon l'application, ajoutez un masque anti-poussière, une protection auditive, des gants et un tablier. Une exposition prolongée au bruit peut entraîner une perte d'audition.

Que faire si l'outil ne démarre pas ?

Vérifiez d'abord que l'outil est branché et que la prise fonctionne. Assurez-vous que l'interrupteur est en position de marche. Si l'outil ne démarre toujours pas, vérifiez l'état des balais de charbon : s'ils sont usés, remplacez-les. Si le problème persiste, confiez l'outil à un centre technique Dremel.

Comment lubrifier l'outil rotatif DREMEL ?

L'outil multifonctions Dremel ne requiert aucune lubrification. Une lubrification pourrait endommager les composants internes. Veillez simplement à maintenir les orifices de ventilation propres et à remplacer les balais de charbon usés.

MODE D'EMPLOI 400 SERIES DREMEL

Cette déclaration de conformité Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: EN 60 745, EN 55 014, conforme aux règlements 2006/95/CE, 2004/108/CE, 98/37/CE (jusqu'au 28.12.2009), 2006/42/CE (à partir de 29.12.2009).

BRUIT/VIBRATION Mesuré selon EN 60 745 le niveau de la pression sonore de cet outil est 58 dB(A) et le niveau de la puissance sonore 69 dB(A) (déviation standard: 3 dB), et la vibration 0,2 m/s² (méthode main-bras).

Dossier technique auprès de: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

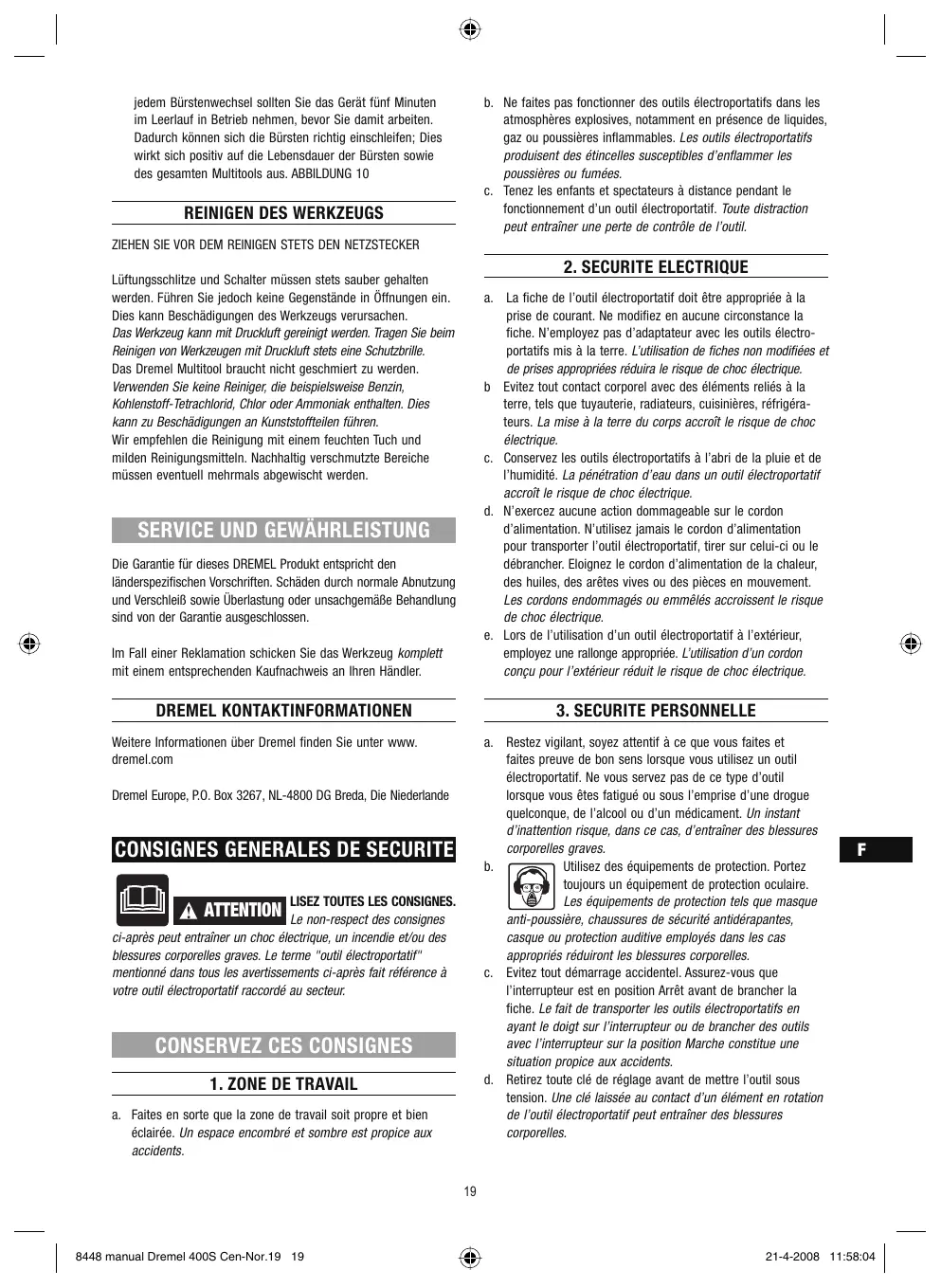

Le non-respect des consignes

ci-après peut entraîner un choc électrique, un incendie et/ou des blessures corporelles graves. Le terme "outil électropotatif" mentionné dans tous les avertissements ci-après fait référence à votre outil électropotatif raccordé au secteur.

1. ZONE de travail

a. Faites en sorte que la zone de travail soit propre et bien éclairée. Un espace encombré et sombre est propice aux accidents.

b. Ne faites pas fonctionner des outils electroportatifs dans les atmospheres explosives, notamment en presence de liquides, gaz ou poussières inflammables. Les outils electroportatifs produisent des étincelles susceptibles d'enflammer les poussières ou fumées. c. Tenez les enfants et spectateurs à distance pendant le fonctionnement d'un outil électroportatif. Toute distraction peut entraîner une perte de contrôle de l'outil.

2. Securite electrique

a. La fiche de l'outil electroportatif doit être appropriée à la prise de courant. Ne modifies en aucune circonstance la fiche. N'employez pas d'adaptateur avec les outils electroportatifs mis à la terre. L'utilisation de fiches non modifiées et de prises appropriées réduira le risque de choc électrique. b. Evitez tout contact corporel avec des éléments reliés à la terre, tels que tuyauterie, radiateurs, cuisinières, réfrigérateurs. La mise à la terre du corps accroit le risque de choc électrique. c. Conservez les outils electroportatifs à l'abri de la pluie et de l'humidité. La pénétration d'eau dans un outil electroportatif accroit le risque de choc électrique. d. N'exerce aucune action dommageable sur le cordon d'alimentation. N'utilise jamais le cordon d'alimentation pour transporter l'outil electroportatif, tirer sur celui-ci ou le débrancher. Eloignez le cordon d'alimentation de la chaleur, des huiles, des arêtes vives ou des pièces en mouvement. Les cordons endommagés ou emmêlés accroissent le risque de choc électrique. e. Lors de l'utilisation d'un outil électroportatif à l'extérieur, employez une rallonge appropriée. L'utilisation d'un cordon conçu pour l'extérieur réduit le risque de choc électrique.

3. Sécurité personnelle

a. Restez vigilant, soyez attentif à ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil électroportatif. Ne vous servez pas de ce type d'outil lorsque vous êtes fatigué ou sous l'emprise d'une drogue quelconque, de l'alcool ou d'un médicament. Un instant d'inattention risque, dans ce cas, d'entraîner des blessures corporelles graves. b. Utilisez des équipements de protection. Portez toujours un équipement de protection oculaire. Les équipements de protection tels que masque anti-poussière, chaussures de sécurité antidérapantes, casque ou protection auditive employés dans les cas appropriés réduiront les blessures corporelles. c. Évitez tout démarrage accidentel. Assurez-vous que l'interrupteur est en position Arrêt avant de brancher la fiche. Le fait de transporter les outils électroportatifs en ayant le doigt sur l'interrupteur ou de brancher des outils avec l'interrupteur sur la position Marche constitue une situation propice aux accidents. d. Retirez toute clé de réglage avant de mettre l'outil sous tension. Une clé laissée au contact d'un élément en rotation de l'outil électroportatif peut entraîner des blessures corporelles.

e. Ne travailliez pas dans une position instable. Conservez à tout moment un bon appui et un bon équilibre du corps. Vous serez ainsi plus en mesure de garder le contrôle de l'outil electroportatif dans les situations imprévues. f. Ayez une tenue appropriée. Ne portez pas de vêtements amples ni de bijoux. N'approchez jamais les cheveux, vêtements et gants de pièces en mouvement. Des vêtements amples, bijoux ou cheveux longs peuvent être happés par des pièces en mouvement. g. En présence de dispositifs pour l'aspiration et la collecte des poussières, vérifiez que ceux-ci sont branchés et correctement employés. L'utilisation de ces appareils peut réduire les risques liés à la poussière.

4. Precautions d'utilisation de l'outil electroportatif

a. Ne forcez pas sur l'outil electroportatif. Employez l'outil correspondant à votre application. L'outil electroportatif approprié accomplira sa tâche plus efficacement et plus sûrement s'il est utilisé à la vitesse pour laquelle il a été conçu. b. N'utilisez pas l'outil electroportatif si l'interrupteur ne fonctionne pas correctement. Un outil dont l'interrupteur est défectueux est dangereux et doit être réparé. c. Débranchez l'outil de la prise électrique murale avant d'effectuer un réglage, de changer d'accessoire ou de ranger l'outil. Ces précautions réduisent le risque d'un démarrage accidentel de l'outil. d. Les outils electroportatifs doivent être rangés hors de portée des enfants et ne pas être utilisés par des personnes ne connaissant pas leur fonctionnement ou les générantes instructions. Entre les mains d'utilisateurs inexpérimentés, les outils electroportatifs sont dangereux. e. Entretenez les outils electroportatifs. Vérifiez la présence d'un défaut d'alignement ou grippage des pièces mobiles, de pièces cassées ou de toute autre condition pouvant ALTERER le fonctionnement des outils electroportat. Faites réparer un outil electroportatif endommagé avant de l'utiliser. Nombre d'accidents sont provoqués par des outils electroportatifs mal entretenus. f. Les outils de coupe doivent être affûtés et propres. S'ils sont bien entretenus, les outils avec des arêtes de coupe affûtées sont moins susceptibles d'accrocher et sont plus faciles à contrôler. g. Utilisez l'outil electroportatif, ses accessoires et embouts, etc. conformément aux présentes instructions et de la manière prévue, en particulier en tenant compte des conditions de travail et de la nature du travail à réaliser. L'utilisation de l'outil electroportatif pour d'autres applications que celles prévues présente un risque.

5. REPARATION

a. Confiez la réparation de votre outil électroportatif à un réparateur qualifié qui utilise exclusivement des pièces de rechange identiques. Vous garantirez ainsi la fiabilité de l'outil électroportatif.

Avertissements de securite communs pour le meulage, le poncage, le brossage metallique, le polissage et la decoupe a l'abrasif

a. Cet outil electroportatif est conçu pour une utilisation en tant que meuleuse, ponceuse, Brosse métallique, polisseuse ou outil de découpe. Lisez tous les avertissements, instructions, illustrations et spécifications fournis avec cet outil electroportatif. Le non-respect des consignes ci-après peut entraîner un choc électrique, un incendie et/ou des blessures corporelles graves. b. N'utilisez pas d'accessoires non spécialement conçus et recommandés par le fabricant de l'outil. Le fait de pouvoir monter des accessoires sur votre outil électroportatif ne garantit pas une utilisation en toute sécurité. c. La vitesse de rotation nominale de l'accessoire doit être au moins égale à la vitesse de rotation maximale indiquée sur l'outil electroportatif. Les accessoires utilisés à une vitesse supérieure à leur vitesse de rotation nominale risquent de se détacher. d. Le diamètre extérieur et la largeur de votre accessoire doivent correspondre aux cotes de tout outil electroportatif. Des accessoires aux dimensions inadaptées ne peuvent pas être protégés ou contrôlés correctement. e. Les meules, brides, plateaux de ponçage ou tout autre accessoire doivent correspondre exactement à la broche de l'outil electroportatif. Les accessoires dont le perçage ne correspond pas exactement à la broche de l'outil electroportatif tournent de manière irrégulière, présentent des vibrations excessives et peuvent entraîner une perte de contrôle. f. N'utilisez pas d'accessoires endommagés. Avant chaque utilisation, contrôlez les accessoires tels que les meules pour détecter des éclats et fissures, le plateau de ponçage pour identifier des fissures, une usure moyenne ou excessive, les brosses métalliques pour détecter des fils lâches ou cassés. En cas de chute de l'outil electroport. ou de l'accessoire, contrôlez la présence de dommages ou remplacez l'accessoire. Après le contrôle et le remplacement de l'accessoire, vous et d'éventuelles personnes générées devez vous placer à distance de la zone de l'accessoire en rotation et laisser tourner l'outil electroportatif à sa vitesse à vide maximale pendant une minute. En règle générale, les accessoires endommagés cassent pendant ce temps d'essai. g. Portez des équipements de protection personnel. Selon l'application, portez un masque intégral, des lunettes masque ou des lunettes de protection. Si nécessaire, portez un masque anti-poussière, des protections auditives, des gants et un tablier spécial qui vous protège des petits fragments d'abrasif ou de pièce à travailler. La protection oculaire doit être capable d'arrêter les projections de débris provoquées par les différentes opérations. Le masque anti-poussière ou le masque respiratoire doit filtrer les particules générées lors de l'utilisation. Une exposition prolongée à un bruit de forte intensité peut entraîner une perte d'audition.

h. Gardez une distance de sécurité suffisante entre votre zone de travail et les personnes à proximité. Toute personne pénétrant dans la zone de travail doit porter un équipement de protection individuel. Des fragments de la pièce à travailler ou un accessoire cassé peuvent être projetés et provoquer des blessures en dehors de la zone directe de travail. i. Tenez l'outil par les parties isolées prévues à cet effet lorsque vous effectuez une opération, où l'accessoire de coupe risque d'entrer en contact avec un câble caché ou le câble d'alimentation de l'outil lui-même. Le contact de l'accessoire de coupe avec un fil sous tension mettra également sous tension les parties métalliques de l'outil et soumettra l'utilisateur à un choc électrique. j. Positionnez le cordon d'alimentation à distance de l'accessoire en rotation. Si vous perdez le contrôle de l'appareil, le cordon peut être sectionné ou accroché et votre main ou votre bras risquent d'être happés par l'accessoire en rotation. k. Reposez l'outil électrostatique seulement après l'arrêt complet de l'accessoire. L'accessoire en rotation peut accrocher une surface et vous faire perdre le contrôle de l'outil. I. Veuillez ne pas démarrer l'outil électroportatif lorsque vous le transportez le long du corps. En cas de contact accidentel, l'accessoire en rotation peut happer vos vêtements et vous blesser grièvement. m. Nettoyez régulièrement les orifices de ventilation de l'outil électroportatif. Le ventilateur du moteur risque d'aspirer la poussière dans le carter et une accumulation excessive de particules métalliques peut être source de risque électrique. n. N'utilisez pas l'outil électroportatif à proximité de matériaux inflammables. Des étincelles risquent d'enflammer ces matériaux. 0. N'utilisez pas d'accessoires nécessitant un liquide de refroidissement. L'utilisation d'eau ou d'autres liquides de refroidissement peut entraîner un choc électrique.

Contrecop et avertissements associes

Un contrecoup est une réaction soudaine provoquée par une meule, un plateau de ponçage, une brosse ou tout autre accessoire en rotation qui se bloque ou se coince. Un blocage entraîne l'arrêt rapide de l'accessoire en rotation et la projection de l'outil electroportatif dans la direction opposée à la rotation de l'accessoire au point de blocage. Par exemple, si une meule se coince ou se bloque dans la pièce à travailler, le bord de la meule pénètre au point de blocage peut entamer la surface du matériel et la meule peut ressortir ou être ejectée. En fonction du sens de rotation de la meule au point de blocage, cette-ci peut être projetée vers l'utilisateur ou à l'opposé de celui-ci. Dans ces conditions, les meules peuvent également casser. Le contrecoup résultat d'une utilisation incorrecte de l'outil electroportatif et/ou de mauvaises conditions ou procédures d'utilisation. Ce phénomène peut être évité ennant les précautions suivantes.

a. Maintenez fermement l'outil et campez votre corps et vos bras de manière à résister aux forces de contre-coup. Utilisez systématiquement la poignée supplémentaire, s'il y en a une, pour contrôler au maximum les forces de contre-coup ou le couple de réaction au démarriage. Les forces de

contrecoup ou le couple de réaction peuvent être amortis par l'utilisation si les précautions correctes sont observées.

b. Ne placez jamais votre main à proximité de l'accessoire en rotation. Lors d'un contrecoup, l'accessoire risque de rebondir sur celle-ci. c. Ne restez pas dans la zone de contrecoup possible de l'outil électroportatif. Le contrecoup entraînera l'outil dans la direction opposée au mouvement de la meule au point de blocage. d. Soyez extrêmement vigilant lors du travail des coins, arêtes coupantes, etc. Evitez que l'accessoire rebondisse contre la pierre à travailler et qu'il se coince. L'accessoire en rotation a tendance à accrocher au niveau des coins, des arêtes coupantes ou lorsqu'il rebondit, avec une capacité de perte de contrôle ou de contrecoup. e. N'utilisez pas de lames de scie à chaîne ou dentées. Ce type de lame provoque fréquemment des contrecoups et une perte de contrôle.

Consignes de securite specifiques au poncage et a la decoupe a l'abrasif

a. N'utilise que des meules recommandées pour votre outil électroportatif et le capot de protection conçu pour la meule sélectionnée. Les meules non conçues pour l'outil électroportatif ne peuvent pas être suffisamment protégées et présentent alors un danger. b. Employez les meules exclusivement pour les applications recommandées. Par exemple: ne meulez pas avec la surface latérale d'un disque à tronconner. Les meules à tronconner sont conçues pour enlever de la matière avec le bord et les forces latérales appliquées à ces meules peuvent provoquer leur destruction. c. Utilisez systématiquement des brides de serrage en parfait état, dont la taille et la forme sont appropriées à la meule sélectionnée. Les brides appropriées servent de support à la meule et réduisent ainsi le risque de rupture de celle-ci. Les brides pour les disques à tronconner peuvent différer de celles pour d'autres meules. d. N'utilise pas de meules usées d'outils électroportatifs de plus grande taille. Les meules prévues pour un outil électroportatif plus grand ne sont pas conçues pour les vitesses de rotation accrues des outils électroportatifs plus petits et risquent de casser.

Consignes de securite supplementaires pour la decoupe a l'abrasif

a. Évitez de coincer le disque à tronconner ou d'appliquer une pression excessive. N'essayez pas de réaliser des coupes trop profondes. Une surcharge du disque en augmente la sollicitation et donc les risques de torsion ou de blocage, ce qui entraînerait un contre-coup ou la destruction de la meule. b. Ne vous placez pas dans l'axe de la meule en rotation ni derrière celle-ci. Si la meule au contact de la zone travaillée s'éloigne de vous, un contrecoup risque de ramener le disque et l'outil electroportatif directement sur vous. c. Lorsque le disque se bloque ou que vous interrompez une passée pour une raison ou une autre, éteignez puis immobilisez l'outil jusqu'à ce que le disque s'arrête complètement.

N'essayez en aucun cas de sortir le disque à tronconner en rotation du matériel, sinon il existe un risque de contrecoup. Recherchez la cause du blocage et prenez les mesures nécessaires pour y remédier.

d. Ne redémarrez pas l'opération de découpage dans la pièce à travailler. Attendez que la meule ait atteint sa vitesse de rotation maximale et introduisez-la précautionneusement dans le matériel. En cas de redémarrage de l'outil electroportatif dans la pièce à travailler, le disque risque de se coincer, de dessortir ou de provoquer un contre-coup. e. Utilisez des supports pour les panneaux ou toute pièce de grandes dimensions, afin de réduire le risque de blocage de la meule et de contrecoup. Les pièces de grandes dimensions ont tendance à s'arquer sous leur propre poids. Les supports doivent être placés sous la pièce à travailler, après la ligne de coupe et après le bord de la pièce, des deux côtés de la meule. f. Redoublez de prudence lorsque vous effectuez une "coupe traversante" dans des murs existants ou autres parois aveugles. Le disque à tronconner peut sectionner des canalisations de gaz ou d'eau, des câbles électriques ou des objets pouvant causer un contrecoup.

Consignes de securite specifiques pour le poncage

Lors du ponçage, n'utilisez pas un disque abrasif surdimensionné. Respectez les indications du fabricant concernant la feuille abrasive. Les feuilles abrasives trop grandes par rapport au plateau de ponçage représentent un risque de lacération et peuvent provoquer le blocage ou la déchirure du disque abrasif, ou un contreoup.

Consignes de securite specifiques pour le polissage

a. Evitez qu'une partie mal fixée du disque de polissage ou que des cordes de fixation ne tournent librement. Rangez ou raccourcissez les cordes de fixation. Des cordes de fixation lâches ou en rotation peuvent happer vos doigts ou se coincer sur la pièce à travailler.

Consignes de securite specifiques pour le brossage metallique

a. Ayez à l'esprit que la brosse perd des fils métalliques même pendant le travail normal. Evitez une sollicitation trop élevée des fils métalliques en appliquant une pression excessive sur la brosse. Les fils métalliques arrachés peuvent pénétrer facilement dans des vêtements légers et/ou la peau. b. Si un capot de protection est recommandé pour le brossage métallique, évitez tout contact entre ce capot et la brosse métallique. Les brosses métalliques circulaires ou autres peuvent augmenter de diamètre en raison de la pression et des forces centrifuges.

MISEAU Rebut

Les outils électroportatifs, ainsi que leurs accessoires et emballages doivent être triés en vue de leur recyclage approprié.

Seulement pour les PAYS de l'union europeenne

Ne jetez pas votre appareil électroportatif avec les ordures ménagères!

Conformément à la directive européenne 2002/96/CE relative à la mise au rebut des équipements

électriques et électroniques, et à sa transposition dans le droit national, les outils electroportatifs inutilisables doivent faire l'objet d'une collecte distincte et être mis au rebut d'une manière respectueuse pour l'environnement.

Specifications generales

Tension nominale 230-240 V, 50-60 Hz

Intensité nominale 0,6 A

Vitesse à vide: n, 33 000 tr/min

Pince 0,8 mm, 1,6 mm, 2,4 mm

3.2 mm

Rallonges

Utilisez des rallonges entièrement déroulées et fiables d'une intensité de 5 A.

Specifications du moteur

Cet outil multifonctions est équipé d'un moteur à vitesse élevée variable. Il est conçu pour fonctionner avec une alimentation 230-240 volts, 50-60 Hz. Vérifiez systématiquement que la tension d'alimentation correspond à la tension indiquée sur la plaque signalétique de l'outil (les outils prévus pour une tension de 230 V ou 240 V peuvent aussi fonctionner sur du 220 V).

Montage

DEBRANCHEZ SYSTEMATIQUEMENT L'OUTIL MULTIFONC-TIONS AVANT DE CHANGER D'ACCESSORIES OU DE PINCE, OU POUR REPARER L'OUTIL.

L'outil multifonctions Dremel est un outil de précision de très grande qualité, capable d'accomplir des tâches minutieuses et complexes. La palette étendue d'accessoires et de fixations Dremel permet d'effectuer une grande diversité de travaux, notamment le ponçage, la sculpture et la gravure, ainsi que le défoncement, la découpe, le nettoyage et le polissage. ILLUSTRATION 2

Illustration 1

A. Écrou de blocage B. Pince C. Accouplement de fixation D. Capuchon E. Bouton de verrouillage de l'arbre F. Orifices de ventilation G. Capuchon de balais (un de chaque côté) H. Interrupteur de marche/arrêt I. Écran à cristaux liquides J. Boutons de réglage de la vitesse K. Support L. Cordon d'alimentation

PINCES porte-embout

Les accessoires Dremel disponibles pour l'util multifonctions sont fournis avec différentes tailles de queues. Quatre tailles de pince sont disponibles pour les différentes queues. Ces tailles sont identifiées par les bagues au dos de la pince.

Illustration 3

M. Pince 3,2 mm sans bague (480) N. Pince 2,4 mm avec trois bagues (481) O. Pince 1,6 mm avec deux bagues (482) P. Pince 0,8 mm avec une bague (483)

NOTA: Certains kits d'util multifonctions peuvent ne pas inclure les quatre tailles de pince. Les pinces sont disponibles séparément.

Utilisez systématiquement la pince correspondant au diamètre de queue de l'accessoire que vous projetez d'employer. N'engagez pas de queue de grand diamètre dans une pince de diamètre plus petit.

Illustration 4

Q. Clé de pince R. Sens de serrage S. Sens de desserrage T. Écrou de blocage

1. Appuyez sur le bouton de blocage d'arbre, maintenance et tournez l'arbre à la main jusqu'à ce qu'il s'engage. N'actionnez pas le bouton de blocage tant que l'outil multifonctions n'est pas complètement arrêté.
2. Lorsque le bouton de blocage d'arbre est enfoncé, desserrez et déposez l'écrou de blocage. Utilisez la clé de pince si nécessaire.
3. Déposez la pince en la dégageant de l'arbre.
4. Engagez à fond la nouvelle pince appropriée dans l'arbre, puis repositionnez et resserrez à la main l'écrou de blocage. Ne serrez pas complètement l'écrou en l'absence d'embout ou d'accessoire.

Changement d'accessoire

ILLUSTRATIONS 4/5

1. Appuyez sur le bouton de blocage d'arbre, maintenez et tournez l'arbre à la main jusqu'à ce qu'il s'enclenche. N'actionnez pas le bouton de blocage tant que l'outil multifonctions n'est pas complètement arrêté.
2. Lorsque le bouton de blocage d'arbre est enfoncé, desserrez l'écrou de blocage (sans le déposer). Utilisez la clé de pince si nécessaire.
3. Engagez à fond l'embout ou la queue d'accessoire dans la pince.
4. Le bouton de blocage d'arbre étant toujours enfoncé, serrez à la main l'écrou de blocage jusqu'à ce que l'embout ou la queue de l'accessoire soit bien serré dans la pince. NOTE: Lisez impérativement les instructions d'utilisation fournies avec votre accessoire Dremel.

Utilisez uniquement des accessoires testés par Dremel.

Utilisation

La première étape consiste à faire connaissance avec l'outil. Prenez-le, soupesez-le et cherchez son équilibre dans votre main. Sentez sous vos doigts la partie conique du corps. Celle-ci permet de tenir l'outil comme un crayon.

Ne tournez jamais l'outil vers votre visage, orientez-le vers l'extérieur. Des accessoires qui ont pu être endommagés lors de la manipulation peuvent être violemment projetés sous l'effet de la vitesse.

Lorsque vous tenez l'outil, évitez d'obstruer les orifices de ventilation avec vos mains. Cette obstruction peut provoquer une surchauffe du moteur.

IMPORTANT! Exercez-vous d'abord sur des matériaux de récupération pour apprécier le fonctionnement de l'outil à vitesse élevée. Ayez à l'esprit que votre outil multifonctions sera le plus performant à sa vitesse de travail, avec l'accessoire et la fixation Dremel appropriés. Si possible, évitez toute pression sur l'outil pendant son utilisation. Au contraire, appliquez légèrement l'accessoire en rotation à l'endroit voulu sur la surface à travailler. Concentrez-vous sur le guidage de l'outil sur la pièce en n'appliquant qu'une très légère pression de la main. Laissez l'accessoire faire le travail.

En règle générale, plusieurs passées avec l'outil sont préférables à une seule pour accomplir le travail. Un contact léger permet un contrôle optimal et évite les risques d'erreur.

TENUE de l'outil

Pour maigriser l'util multifonctions dans les travaux de précision, tenez-le comme un crayon, entre le pouce et l'index. ILLUSTRATION 6

La méthode de maintien de type "golf" est appliquée pour les opérations plus difficiles telles que le ponçage ou la découpe. ILLUSTRATION 7

Votesses de fonctionnement

Cet outil multifonctions fonctionne à une vitesse élevée. L'écran numérique de l'outil 400 Series DIGITAL indique la vitesse de rotation (x 1000) exacte de fonctionnement de l'outil. Pour ac

croître / diminuer la vitesse, appuyez sur les boutons de réglage de celle-ci. La vitesse de votre outil multifonctions peut être augmentée et réduite par incréments de 1 000 tr/min. Cette fonction permet un contrôle précis de la vitesse de l'outil. L'ajustement de la vitesse de rotation à votre projet donne un meilleur résultat final. Pour une qualité optimale lorsque vous travaillez sur différents matériaux, réglez le variateur de vitesse en conséquence. Pour sélectionner la vitesse appropriée à l'accessoire employé, exercez-vous d'abord sur des matériaux de récupération.

NOTA: Les variations de tension influent sur la vitesse. Une tension réduite en entrée diminuera la vitesse de rotation de l'outil, en particulier lors d'un réglage sur la vitesse la plus faible. Si la vitesse de l'outil semble insuffisante, augmentez-la en conséquence. Lorsque l'interrupteur est placé sur le réglage le plus faible, l'outil risque de ne pas fonctionner pour une tension d'alimentation inférieure à 220 volts. Il suffit alors de régler l'interrupteur sur une vitesse plus élevée pour utiliser l'outil.

Reportez-vous au tableau des réglages de vitesses aux pages 4 à 6, afin de déterminer la vitesse appropriée en fonction du matériel employé et de l'accessoire.

A) A utiliser sur parois en placoplatre. On obtient les meilleurs résultats à 33.000 tr/min. B) A utiliser sur les joints de mortier sur les murs et les sols. Employez le réglage 20.000-28.000 tr/min. *) Vitesse pour les coupes peu profondes. Attention, risque de brûlage sur les rainures profondes. Selon la direction de coupe par rapport au grain.

La majorité des tâches peuvent être accomplies en utilisant l'outil à sa vitesse maximale. Néanmoins, certains matériaux (plastiques et métaux spécifiques) peuvent être endommagés par la chaleur résultant du fonctionnement à vitesse élevée et doivent donc être travaillés à des vitesses relativement faibles. Le fonctionnement à faible vitesse (inférieure ou égale à 15.000 tr/min) convient en général aux travaux de polissage avec les accessoires de polissage en feutre. Toutes les applications de brossage nécessitant des vitesses réduites afin d'éviter l'arrangement de fils métalliques. A faible vitesse, laissez l'outil performant faire le travail pour vous. Les vitesses plus élevées conviennent moins pour travailler les bois durs, les métaux et le verre, ainsi que pour percer, sculpter, découper, défoncer, profiler et réaliser des feuillures ou des emboîtages dans le bois.

Quelques conseils concernant la vitesse d'utilisation de l'outil:

• Le plastique et les autres matériaux qui fondent à basse température doivent être coupés à des vitesses réduites.
• Le polissage, le lustrage et le nettoyage à la Brosse métallique doivent être effectés à des vitesses inférieures à 15.000 tr/min, afin de ne pas endommager la Brosse et le matériel. Le bois doit être coupé à vitesse élevée. Le fer ou l'acier doit être coupé à vitesse élevée. Si une fraise en acier haute vitesse commence à vibrer, c'est généralement que sa vitesse de rotation est trop faible. L'aluminium, ainsi que les alliages de cuivre, de plomb, de zinc et d'étain peuvent être coupés à diverses vitesses selon le type de découpe effectuée. Appliquez de la paraffine (pas d'eau) ou un lubrifiant approprié sur la fraise afin d'éviter l'adhérence de déchets de coupe sur les tranchants de la fraise.

NOTA: Une pression accrue sur l'outil ne constitue pas la solution pour des performances. Essayez un autre accessoire ou une autre vitesse pour obtenir le résultat souhaité.

Entretien

Toute opération d'entretien préventif effectuée par du personnel non autorisé peut entraîner le positionnement incorrect de composants internes et présenter des risques graves. Nous recommandons de confier les opérations d'entretien de l'outil à un Centre Technique Dremel. Pour éviter les blessures résultant d'un démarrage accidentel ou d'un choc électrique, débranchez systématiquement l'outil de la prise murale avant les opérations de réparation ou de nettoyage.

BALAIS De charbon

Les balais employés sur votre outil sont conçus pour de longues heures de bon fonctionnement. Afin de préparer les balais en vue de l'utilisation de l'outil, faites fonctionner ce dernier à vide, à sa vitesse maximale pendant 5 minutes. Les balais seront ainsi positionnés correctement et vous prolongerez la durée de vie de l'outil. Pour préserver des performances optimales du moteur, examinez l'usure des balais toutes les 40 à 50 heures.

L'utilisation de l'outil avec des balais usés peut entraîner une déterioration irrémédiable du moteur. Employez exclusivement des balais de rechange Dremel d'origine. Examinez les balais de l'outil multifonctions au bout de 40 à 50 heures d'utilisation. En cas de fonctionnement irregular, de baisse de puissance ou de bruit inhabituel de l'outil multifonctions, contrôlez le degré d'usure des balais et, le cas échéant, remplacez-les. Respectez la procédure suivante pour l'examen/le remplacement des balais:

1. Après avoir débranché le cordon d'alimentation, placez l'outil sur une surface propre. Utilisez la clé de l'outil pour déposer les capuchons de balais. ILLUSTRATION 8
2. Tournez l'outil de telle sorte que le balai tombe de son logement et contrôlez chaque balai. Si la longueur du balai est inférieure à 3 mm et si sa surface au contact du commutateur est rugueuse ou piquée, les balais de charbon doivent être remplacés. Prenez soin de vérifier les deux balais. ILLUSTRATION 9
3. Si un balai est used, remplacez les deux afin de garantir des performances de votre outil multifonctions. Déposez le dessort du balai, mettez le balai use au rebut et replacez le dessort sur un nouveau balai.
4. Repositionnez le balai et le ressort dans l'outil, en sachant qu'il existe un seul sens de repose. Assurez-vous que les balais sont positionnés comme illustré. ILLUSTRATION 9 La surface incurvée du balai doit correspondre à la courbure du commutateur.
5. Placez la partie inférieure carrée de la porte de balai sur les ouvertures de logement carré. Assurez-vous que le reassert est placé dans la rainure en V du balai. Engagez l'avant de la porte vers le bas. Appuyez ensuite vers le bas et clipsez le couvercle arrière dans son logement. À proc le remplacement des balais, faîtes fonctionner l'outil à vide ; pour cela, placez le sur une surface propre et faîtes-le fonctionner à pleine vitesse pendant 5 minutes avant de l'utiliser. Les balais

seront ainsi positionnés correctement et vous prolongerez leur durée de vie. Vous allongerez également la durée de vie de votre outil car la surface du commutateur s'utilise moins. ILLUSTRATION 10

Nettoyage de l'outil

DEBRANCHES LA FICHE D'ALIMENTATION AVANT TOUT NETTOYAGE

Les orifices de ventilation et les curseurs des interrupteurs doivent être tenus propres et exempts de corps étrangers. Ne tentez pas de nettoyer l'outil en insérant des objets pointus à travers les orifices de ventilation.

L'outil peut être nettoyé à l'air comprimé. Dans ce cas, portez systématiquement des lunettes de protection.

L'outil multifonctions de Dremel ne requiert aucune lubrification. Certains détergents et solvents endommageront les pièces en plastique. C'est notamment le cas de l'essence, du tétrachlorure de carbone, des solvants chlorés, de l'ammoniaque et des détergents domestiques qui contiennent de l'ammoniaque.

Nettoyez les zones de "poignée souple" de l'outil au moyen d'un chiffon humide. Il peut être nécessaire de renouveler plusieurs fois l'opération pour le nettoyage des surfaces rigides encrassees.

Reparation et garantie

Ce produit DREMEL fait l'objet d'une garantie conforme aux réglementations légales en vigueur dans votre pays; les dommages résultant de l'usure normale, d'une surcharge ou d'une utilisation inappropriée sont exclus de la garantie.

En cas de réclamation, envoyez l'outil non démonté avec le justificatif d'achat à votre revendeur.

Contacter DREMEL

Pour plus d'informations sur la gamme de produits, le support technique et l'assistance téléphonique de la société Dremel, visitez le site www.dremel.com

Dremel Europe, P. O. Box 3267, 4800 DG Breda, Pays-Bas
