MANUALE UTENTE 200 - 3000 - 4000 - 4200 DREMEL

K STRUTTURA DI CLASSE Il

NON SMALTIRE STRUMENTI ELETTRICI,

ACCESSORI E IMBALLAGGI INSIEME AI RIFIUTI DOMESTICI LEGGERE TUTTE LE

À ATTENZIONE PRE ISTRUZIONI DI SICUREZZA. L'inosservanza delle auvertenze e delle istruzioni puè

determinare scosse elettriche, incendi e/o lesioni gravi Conservare tutte le avvertenze e le istruzioni per consultazioni future.

Il termine “elettroutensile” nelle avvertenze fa riferimento allo stumento azionato tramite corrente elettrica (dotato di cavo) o allo strumento azionato a batteria (senza cavo)

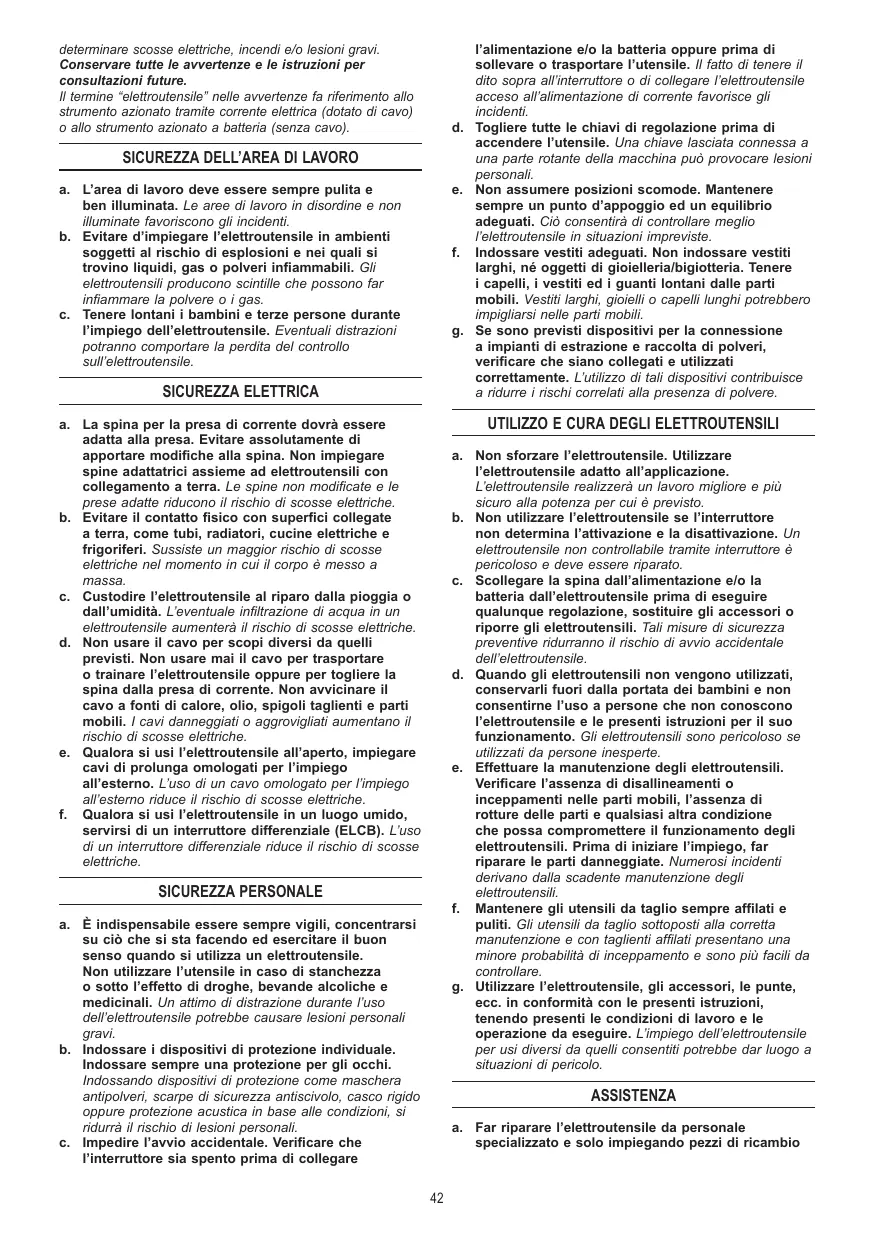

SICUREZZA DELL'AREA DI LAVORO

a. L'area di lavoro deve essere sempre pulita e ben illuminata. Le aree di lavoro in disordine e non illuminate favoriscono gli incident

b. Evitare d'impiegare l'elettroutensile sogget al

in 3 eletroutensih producone scitlle che passono far infiammare la polvere 0 i gas.

c. Tenere lontani i bambini e terze persone durante limpiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sul'elettroutensile.

a. La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili con collegamento a terra. Le spine non modificate e le prese adatte riducono il rischio di scosse elettriche

b. Evitare il contatto fisico con superfici collegate

ri, cucine elettriche e

frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui i corpo & messo a massa.

l'elettroutensile al riparo dalla pioggia o . L'eventuale infitrazione di acqua in un elettroutensile aumenterà il rischio di scosse elettriche. d. Non usare il cavo per scopi diversi da quelli previsti. Non usare mai il cavo per trasportare o trainare l'elettroutensile oppure per togliere la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e parti mobili. ! cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche. €. Qualora si usi l'elettroutensile all'aperto, cavi di prolunga omologati per l'impiego all'esterno. L'uso di un cavo omologato per l'impiego al'esterno riduce il rischio di scosse elettriche. Qualora si usi l'elettroutensile in un luogo umido, servirsi di un di un interruttore differenziale riduce il rischio di scosse elettriche.

l'alimentazione elo la batteria oppure prima di sollevare o trasportare l'utensile. I! fatto di tenere il dito sopra allnterruttore o di collegare l'elettroutensile acceso allalimentazione di corrente favorisce gli incident

Togliere tutte le chiavi di regolazione prima di accendere l’utensile. Una chiave lasciata connessa a una parte rotante della macchina pu provocare lesioni personal

sempre un punto d'appoggio ed un eq adeguati. Ciô consentirä di controllare meglio l'elettroutensile in situazioni impreviste.

gi ed i guanti lontani dalle parti . Vestii larghi, gioiell o capelli lunghi potrebbero impigliarsi nelle parti mobil.

Se sono previsti dispositivi per la connessione estrazione e raccolta di polveri, verificare che siano collegati e utilizzati correttamente. L'utilizzo di tali dispositivi contribuisce a ridurre i rischi correlati alla presenza di polvere.

UTILIZZO E CURA DEGLI ELETTROUTENSILI

terruttore differenziale (ELCB). L'uso

a. Ë indispensabile essere sempre vigili, concentrarsi buon senso quando si utilizza un elettroutensile.

Non utilizzare l'utensile in caso di stanchezza

© sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dellelettroutensile potrebbe causare lesioni personali gravi

Indossare sempre una protezione per gli occhi Indossando dispositivi di protezione come maschera antipolveri, scarpe di sicurezza antiscivolo, casco rigido oppure protezione acustica in base alle condizioni, si ridurrà il rischio di lesioni personali

c. Impedire l'avvio acci l'interruttore si

Non sforzare l’elettroutensile. Utilizzare l'elettroutensile adatto all'applicazione. L'elettroutensile realizzerà un lavoro migliore più sicuro alla potenza per cui & previsto.

Non utilizzare l'elettroutensile se l'interruttore non determina l'attivazione e la disattivazione. Un elettroutensile non controllabile tramite interruttore à pericoloso e deve essere riparato.

Scollegare la spina dall'alimentazione elo la batteria dall'elettroutensile prima di eseguire qualunque regolazione, sostituire gli accessori o riporre gli elettroutensili. ali misure di sicurezza

preventive ridurranno i rischio di awvio accidentale dell'elettroutensile

consentime l'uso a persone che non conoscono l'elettroutensile e le presenti isti pi funzionamento. Gi elettroutensili sono pericoloso se utilzzati da persone inesperte.

Effettuare la manutenzione degli elettroutensi Verificare l'assenza

rotture delle parti e qualsiasi altra condizione che possa compromettere il funzionamento degli elettroutensil ziare l'impiego, far riparare le parti danneggiate. Numerosi incidenti derivano dalla scadente manutenzione degli elettroutensili Mantenere gli utensili da taglio sempre affilati e

uliti. Gli utensili da taglio sottoposti alla corretta manutenzione e con taglienti afflati presentano una minore probabilità di inceppamento e sono più facili da controllare. Utilizzare l'elettroutensile, gli accessori, le punte, ecc. in conformità con le presenti istruzioni, tenendo presenti le condi lavoro e le operazione da eseguire. L'impiego dellelettroutensile per usi diversi da quelli consentii potrebbe dar luogo a Situazioni di pericolo.

ASSISTENZA Far riparare l'elettroutensile da personale specializzato e solo impiegando pezzi di ricambio

identici. Tali accorgimenti consentiranno di conservare la sicurezza del'elettroutensile.

AVVERTENZE DI SICUREZZA VALIDE PER TUTTE LE OPERAZIONI DI MOLATURA, SABBIATURA, SPAZZOLATURA A FILI METALLICI, LUCIDATURA,

INTAGLIO O TAGLIO ABRASIVO Cas

Questo elettroutensile à destinato all'uso quale iatrice, spazzola a fili metallici,

levigatrice, smeri di

pericolo, istruzioni, rappresentazioni e dati che icevono insieme all’ elettroutensile. /n caso di mancata osservanza delle seguenti istruzioni vi à il pericolo di provocare una scossa elettrica, di sviluppare incendi e/o di provocare ser incident.

Non utilizzare nessun accessorio che la casa costruttrice non abbia esplicitamente previsto e

raccomandato per questo elettroutensile. !! semplice fatto che un accessorio possa essere fissato al Vostro elettroutensile non à una garanzia per un impiego sicuro.

deve essere almeno pari alla velocità massima contrassegnato sull'elettroutensile. Se gli accessori per levigare girano a una velocità maggiore rispetto a quella nominale, potrebbero rompersi, distaccarsi ed essere lanciati fuori

Il diametro esterno e lo spessore dell'accessorio montato devono corrispondere ai dati delle dimensioni dell'elettroutensile in dotazione. Ion ë possibile controllare in modo adeguato gli accessori di dimensioni errate.

di asse dei dischi, dei cilindri

© ogni altro accessorio devono essere correttamente corrispondenti al mandrino o alla pinza a espansione dell'elettroutensile. Gli accessori che non si adattano perfettamente al mandrino portamola dellelettroutensile funzioneranno in modo non bilanciato, vibreranno troppo e potrebbero causare la perdita del controllo.

1 dischi montati su mandrino, i cilindri abrasi le taglierine o altri accessori devono essere integralmente inseriti nella pinza a espansione o nel mandrino. Se il mandrino non é sufficientemente fissato e/o l'aggetto del disco risulta troppo lungo, il disco montato potrebbe allentarsi ed essere espulso a velocità elevata.

Non utilizzare mai portautensili od accessori danneggiati. Prima di ogni utilizzo ispezionare

eventuale logoramento o usura eccessiva, metallici allentati o crepati nelle spazzole. Se l'elettroutensile oppure l'accessorio impiegato dovesse sfuggire dalla mano e cadere, accertarsi che questo non abbia subito nessun danno oppure utilizzare un accessorio intatto. Una volta

controllato e montato il portautensili o accessorio, far funzionare l'elettroutensile per la durata di

un minuto con il numero massimo di giri avendo cura di tenersi lontani e di impedire anche ad altre persone presenti di awvicinarsi al portautensili o

n rotazione. Nella maggior parte dei casi

. Tenere lontano il cavo

i portautensili o accessorni danneggiati si rompono nel corso di questo periodo di prova.

Indossare abbigliamento di protezione. À seconda dell'applicazione in corso utilizzare

una visiera completa, maschera di protezione

un grembiule speci piccole particelle occhi dovrebbero essere protetti da corpi estranei scaraventati per l'aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di fitrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi à il pericolo di perdere l'udito.

Avere cura di evitare che altre persone possano avvicinarsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbigliamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensil rotti possono volar via oppure provocare incidenti anche al di fuori della zona diretta di lavoro.

Quando si eseguono lavori in cui vi à pericolo

che l'accessorio impiegato possa arrivare a toccare cavi elettrici nascosti oppure anche il cavo elettrico dell'elettroutensile stesso, operare con l'elettroutensile afferrandolo sempre alle superfici

di impugnatura isolate. !! contafto con un cavo sotto tensione puô mettere sotto tension anche parti metalliche dellutensile, causando una scossa elettrica. Durant l'avvio, tenere sempre saldamente in mano/nelle mani l'utensile. Quando la coppia di reazione del motore accelera per raggiungere la massima velocità, pué determinare una torsione dell'utensile.

Ogni volta che sia fattibile, utilizzare morse a sostegno del pezzo in lavorazione. Non tenere mai il pezzo in lavorazione in una mano mentre si tiene nell'altra mano l’utensile in funzione. Bloccando

a morsa un piccolo pezzo in lavorazione, é possibile utilizzare la manofe mani per controllare l'utensile. | materialitondi, ad esempio aste cilindriche, condutture © tubazioni, tendono a rotolare durante il taglio, con

la possibiltà che la punta si inceppi o sahi verso l'utlizzatore.

i collegamento elettrico in rotazione. Se si perde il controllo

sul’elettroutensile vi & il pericolo di troncare o di colpire il cavo di collegamento elettrico e la Vostra mano o braccio puë arrivare a toccare il portautensili o accessorio in rotazione.

le prima che il piegato non si fermato completamente. L'utensile in rotazione

puë entrare in contatto con la superficie di appoggio facendoVi perdere il controllo sullelettroutensile.

Dopo aver cambiato le punte o effettuato regolazioni, accertarsi che la ghiera della

posi regalazione siano saldamente serrati. Se /dlsposfii di regolazione sono allentati, possono spostarsi in modo imprevisto, causando la perdita del controllo, mentre i component rotanti saranno lanciati con violenza.

Mai trasportare l'elettroutensile mentre questo dovesse essere ancora in funzione. Aftraverso un contatto casuale l'utensile in rotazione potrebbe fare presa sugli indumenti oppure sui capell dell'operatore € potrebbe arrivare a ferire seriamente il corpo dell'operatore.

a. Pulire regolarmente le feritoie di ventilazione dell'elettroutensile in dotazione. l! ventilatore del motore attira polvere nella carcassa ed una forte raccolta di polvere di metallo puë provocare pericoli di origine elettrica.

r.… Non utilizzare mai l'elettroutensile nelle vicinanze di materiali infiammabili. Le scintille possono far prendere fuoco questi materiali

s. Non utilizzare mai accessori che richiedano

iquidi. L'utlizzo di acqua o di altri liquidi retrigeranti pué provocare una scossa di corrente elettrica.

CONTRACCOLPO E RELATIVE AVVERTENZE DI PERICOLO Il contraccolpo à l'improwvisa reazione allinceppamento © all'aggancio di un disco rotante, un disco abrasivo, una spazzola 0 qualsiasi altro accessorio. L'inceppamento o l'aggancio provoca un arresto improviso dell'accessorio rotante, che a sua volta spinge l'elettroutensile non

più controllato nella direzione opposta alla rotazione dell'accessorio

Se p.es. un disco abrasivo resta agganciato o bloccato nel pezzo in lavorazione, il bordo del disco abrasivo

che si abbassa nel pezzo in lavorazione pu rimanere impigliato provocando in questo modo una rotura oppure un contraccolpo del disco abrasivo. Il disco abrasivo si avvicina o si allontana dall'operatore a seconda della direzione di rotazione che ha nel momento in ui si blocca. In tal situazioni é possibile che le mole abrasive possano anche rompersi

Un contraccolpo à la conseguenza di un utlizzo non appropriato oppure non corretto dell'elettroutensile. Esso puè essere evitato soltanto prendendo misure adatte di Sicurezza come dalla descrizione che segue.

a. Tenere sempre ben saldo l'elettroutensile e portare il proprio corpo e le proprie braccia in

ne che Vi permetta di compensare le

contraccolpo. Se si assumono le opportune precauzioni, l'operatore pué tenere sotto controllo il contraccolpo.

b._ Operare con particolare attenzione in prossimi

che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati. L'utensile in rotazione ha la tendenza à rimanere bloccato in angol, spigoli taglienti oppure in caso di rimbalzo. Cié provoca una perdita del controlle oppure un contraccolpo.

c. Non connettere una lama di sega dentata. Questo tipo di lame provocano spesso un contraccolpo oppure la perdita del control sullelettroutensile.

d._Inserire sempre la punta nel materiale nella stessa direzione di uscita del bordo di taglio dal materiale (owvero la stessa direzione di espulsione dei trucioli. Se si inserisce l’utensile nella direzione errata, il bordo di taglio della punta uscirà dal pezzo in lavorazione ed eserciterà una trazione sull'utensile nella direzione dellinserimento.

€. Quando si utilizzano lime rotative, dischi di taglio,

e ad alta velocità o taglierine a carburo

tungsteno, provedere a bloccare saldamente

a morsa il pezzo il lavorazione. Se tali dischi si

inclinano leggermente nella scanalatura, si inceppano e

possono causare un contraccolpo. Se un disco di taglio

si inceppa, generalmente si rompe. Quando una lima

rotativa, una taglierina ad alta velocità o una taglierina al carburo di tungsteno si inceppano, possono saltare fuori dalla scanalatura e l'utlizzatore potrebbe perdere

il controllo dell’utensile

PARTICOLARI AVVERTENZE DI PERICOLO PER OPERAZIONI DI LEVIGATURA E DI TRONCATURA

a. Utilizzare esclusivamente dischi del tipo cons

alle applicazioni consigliats levigare mai con la superficie laterale di un disco da taglio. Mole abrasive da taglio diritto sono previste per l'asportazione di materiale con il bordo del disco. Esercitando dei carichi laterali su questi utensili abrasivi vi é il pericolo di romperli

b. Nel caso di coni abrasivi e spine con filettatura, utilizzare esclusivamente mandrini di dischi non danneggiati con una flangia di battuta non rilevata di corrette dimensioni e lunghezza. / mandrini giusti ridurranno la possibilità di rotture.

c._ Evitare di inceppare il disco da taglio o di esercitare una pressione eccessiva. Non eseguire tagli eccessivamente profondi. l! disco sottoposto a sollecitazioni eccessive subisce un aumento del carico e diventa più soggetto a torsioni o agganci del disco nel taglio, nonché alla possibiltà di contraccolpo oppure di roftura del disco.

d. Non collocare la mano in posizione allineata o posteriore rispetto al disco rotante. Quand il disco, nel punto di funzionamento, si allontana dalla mano, il possibile contraccolpo potrebbe imprimere una spinta sul disco rotante e sullelettroutensile verso l'operatore

e._ Se per qualsiasi motivo il di si aggancia o interrompe un taglio, spegnere l'elettrouten:

il disco si sarà fermato completamente. Non tentare mai di estrarre il disco abrasivo dal taglio

in esecuzione perché si potrebbe provocare un contraccolpo. Individuare la causa dellinceppamento © dell'agganciamento del disco e assumere le misure correttive per eliminarta

f._ Mai rimettere l’elettroutensile in funzione fintanto che esso si trovi ancora nel pezzo in lavorazione. Prima di continuare ad eseguire il taglio procedendo con la dovuta attenzione, attendere che il disco abrasivo da taglio diritto abbia raggiunto la massima velocità. In caso contrario à possibile che il disco resti agganciato, sbalzi dal pezzo in lavorazione oppure provochi un contraccolpo.

g. Dotare di un supporto adatto pannelli oppure pezzi in lavorazione di dimensioni maggiori in modo

rischio di un contraccolpo dovuto ad un disco abrasivo da taglio diritto che rimane bloccato. Pezzi in lavorazione di dimensioni maggiori possono piegarsi sotto l'effetto del proprio peso. Prowedere a munir il pezzo in lavorazione di supporti adatti al caso specifco sia nelle vicinanze del taglio di troncatura che in quelle del bordo.

h. Operare con particolare attenzione in caso di «tagli dal centro» da eseguire in pareti già esistenti oppure in altre parti non vi Il disco abrasivo da taglio dirtto che inizia il taglio sul materiale pué provocare un contraccolpo se dovesse arrivare a troncare condutture del gas o dell'acqua, linee elettriche oppure oggett di altro tipo.

AVVERTENZE DI SICUREZZA SPECIFICHE PER LE OPERAZIONI DI SPAZZOLATURA A FILI METALLICI

a. Tenere presente che la spazzola metallica perde comune

fil di ferro anche durante re À filé metal troppo elevato esercitando una pression troppo alta. Pezzi di fil di ferro scaraventati per l'aria possono penetrare molto facimente attraverso indumenti sottili el la pelle

izzare le spazzole, attendere che esse ità di esercizio per almeno un minuto, durante il quale nessuno deve trovarsi davanti o in linea con la spazzola. Durant la fase preparatoria, saranno rllasciate setole o fl allentati Indirizzare lontano dalle persone il flusso del dalla spazzola metallica rotante. Durante l'utlizzo di queste spazzole, 8 possible il rlascio à grande velocità di piccole partielle e sottli frammenti di fl, che potrebbero penetrare nella pelle.

Non superare i 15.000 .

spazzole metalliche.

AMBIENTE SMALTIMENTO

1, gli accessori e l'imballaggio devono essere smaltii e riciclati nel rispetto dell'ambiente.

SOLO PER | PAESI DELLA CE Non gettare elettroutensili dismessi tra i rifiuti domesticil

Conformemente alla norma della diretiva 2012/9/CE sui riiuti di apparecchiature elettriche ed elettroniche (RAEE) ed al'attuazione

del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutiizzazione ecologica.

DATI TECNICI GENERAL Zoo [so {oo [4200

Gostuzione * |siument di costuzione a doppio solamento

CAVI DI PROLUNGA Utlizzare esclusivamente cavi di prolunga completamente svolt con portata minima di 5 amp.

DATI TECNICI MOTORE Solo 3000

Questo multutensile utilizza un motore a velocità variable. Si collega a una tensione di funzionamento pari a 230 V, 50 Hz. Controllare sempre che l'alimentazione corrisponda al valore indicato sulla targhetta dellutensil.

SCOLLEGARE SEMPRE IL MULTIUTENSILE PRIMA DI SOSTITUIRE GLI ACCESSORI, | MANDRINI O Di PROCEDERE À OPERAZIONI DI MANUTENZIONE.

1! multiutensile Dremel à uno strumento di precisione di alta qualità, adatto per lavori dettagliati e complessi. La vasta gamma di accessori e complementi Dremel permette di svolgere i più svariati lavori. Tra questi, levigatura, intaglio, incisione e fresatura, taglio, pulitura e lucidatura.

Informazioni EZ Solo 4200

M. Mandrino EZ Change

Ghiera di serraggio B. Pinza

Cappuccio 0 chiave integrata/copripunta

Pulsante di blocco albero Interruttore onfoff

Cavo di alimentazione Coperchio spazzola Aperture di aerazione Selezione velocità variabile Chiave di serraggio

PINZE Gli accessori Dremel previsti per il multiutensile hanno gambi di diverse dimensioni. Sono disponibili quattro pinze di dimensioni diverse per le varie dimensioni dei gambi. Le dimensioni delle pinze sono identificate dagli anell presenti alla base delle pinze stesse

FIGURA 6 A. Ghiera di serraggio

Pinza da 3,2 mm senza anello (480)

Pinza da 2,4 mm con tre anelli (481)

Pinza da 1,6 mm con due anelli (482)

Pinza da 0,8 mm con un anello (483)

Aneli di identificazione

NB: Alcuni kit multitensile possono non includere le pinze nelle quattro dimensioni. Le pinze sono comunque disponibili separatamente.

Usare sempre la pinza che si adatta alle dimensioni del gambo e dell'accessorio che si intende usare. Non forzare un accessorio con gambo di diametro superiore della pinza

Tappo alloggiamento (EZ Twist") Pulsante di blocco albero

1. Premere il pulsante di blocco dellalbero e, tenendolo premuto, ruotare l'albero a mano fino a che non si blocca. Non azionare il pulsante di blocco dellalbero mentre il multiutensile sta girando.

2. A pulsante di blocco dell'lbero azionato, svitare e smontare la ghiera della pinza. Se necessario utlizzare la chiave di serraggio.

3. Estrarre la pinza liberandola dall'albero.

4. Inserire la pinza della dimensione desiderata nell'albero e serrare la ghiera di serraggio. Non serrare completamente la ghiera in assenza di punta

SOSTITUZIONE ACCESSORI FIGURA 8

1. Premere il pulsante di blocco dell'albero e ruotare

l'albero a mano fino a che non si aggancia al bloccaggio dell'lbero. Non azionare il pulsante blocco del'albero mentre il multiutensile sta girando.

2. A pulsante di blocco dell'albero azionato, allentare (ma non rimuovere) la ghiera di serraggio. Se necessario utlizzare la chiave di serraggio.

3. Inserire il gambo della punta o dell accessorio interamente nella pinza.

4. A pulsante di blocco dell'albero azionato, serrare la ghiera di serraggio fino a che il gambo della punta/ accessorio non à bloccato.

AB. leggere le istruzioni fomite con gli accessori Dremel per ulteriori informazioni sul! utlzz0.

Utilizzare esclusivamente accessori Dremel testati e ad elevate prestazioni.

CHIAVE INTEGRATA/COPRIPUNTA EZ TWIST“

FIGURA 11 C. Chiave integrata/copripunta EZ Twistr#

Questo copripunta à dotato di una chiave integrata che consente di allentare e serrare la ghiera di serraggio senza l'utilizzo di una chiave di serraggio standard.

1. Svitare il copripunta dall'elettroutensile, allineare l'inserto in acciaio allintemo del copripunta con la ghiera di serraggio.

2. Con il blocco dell'lbero azionato, ruotare il copripunta in senso antiorario per allentare la ghiera di serraggio. Non azionare il pulsante di blocco dell'albero mentre il muliutensile sta girando.

3. Inserire il gambo della punta o dell accessorio interamente nella pinza.

4. Con il blocco dell'lbero azionato, ruotare il copripunta in senso orario per serrare la ghiera di serraggio.

5. Riawvitare il copripunta nella posizione originale.

AB. leggere le istruzioni fomite con gli accessori Dremel per ulteriori informazioni sul! utlzz0.

Utlizzare esclusivamente accessori Dremel test:

elevate prestazioni.

EQUILIBRATURA ACCESSORI Per ottenere un lavoro di precisione, à importante che tutti li accessori siano perfettamente equilibrati (analogamente agli pneumatici di un'auto). Per allineare o equilbrare un accessorio, allentare leggermente il dado del colletto e far compiere all'accessorio 0 al colletto 1/4 di giro. Serrare nuovamente il dado del colletto ed azionare il mandrino. L'utente dovrebbe essere in grado di stabilie l'equilibratura del'accessorio ascoltandone il rumore. Continuare a regolare fino ad ottenere l'equilibratura ottimale.

UTILIZZO DI COMPLEMENTI

11 Dremel puè essere dotato di vari complementi che ne ampliano le funzioni

NB. Nel kit non sono inclusi tutti complementi elencati di seguito. Utlizzare esclusivamente complement; Dremel testati e ad elevate prestazioni! É possibile ordinare

À complementi tramite il centro di assistenza Dremel.

In altemativa, visitare il sito www.dremel.com per conoscere la compatibilità di complementi e accessori.

1. Per lavori di precisione e dettaglio o in posti difficili da raggiungere, utlizzare l'albero flessibile (225). V. PAGINAT.

NB. Per ottenere prestazioni ottimali, prima del/utiizzo attendere che il nuovo albero flessibile funzioni ad alta velocità sul mufiutensile in posizione verticale per 2 minuti

2. Per sabbiare e molare angoli perfett di 45 e 90 gradi, utiizzare la piattaforma di formatura Dremel (576)

3. Per conseguire un miglior controllo del multiutensile, utiizzare l'impugnatura dell'esecutore di dettagli Dremel (577). V. PAGINA 8.

4. Per un taglio controllato su una varietà di materiale, utiizzare il kit di taglio multiuso (565/566).

5. Utilizzare il kit per la rimozione di boiacca da pareti pavimento (568) per eliminare la boiacca tra la parete € le piastrelle del pavimento. V. PAGINA 11

6. Utlizzare la taglierina a taglio dirito e circolare (678) per praticare fori e tagli dirt perfetti. V. PAGINA 12.

7. Utlizzare il complement angolo retto (575) per servirsi di accessori ad angolo retto nel caso di Iuoghi difficili da raggiungere. V. PAGINA 13.

8. Utiizzare il complemento protezione comfort per proteggersi da povere e scintile. V. PAGINA 14.

Prima di utlizzare il multiutensile à necessario “conoscerlo”. Impugnarlo e valutame il peso e il bilanciamento. Si prenda confidenza con l'estremità afusolata del'utensile. E' questa parte che permette di impugnarlo come una penna o una matita.

Tenere sempre l'utensile lontano dal volto. Gli accessori potrebbero essere stati danneggiati durante la spedizione e potrebbero volar via ruotando ad alta velocitä

Nel maneggiare l'utensile evitare di coprire con le mani le aperture di aerazione. Se si bloccano le aperture di aerazione, il motore potrebbe surriscaldarsi

IMPORTANTE! Fare prima una prova su uno scarto

di materiale, al fine di vedere l'azione ad alta velocità dell'utensile. Ricordare che le prestazioni del multiutensile sono migliori se si permette alla velocità, insieme agli accessori e ai complementi Dremel più adatti, di svolgere completamente il lavoro. Se possible non fare pressione sul'utensile in fase di utilizzo. AI contrario, appoggiare con cautela l'accessorio in rotazione sulla superficie di lavoro portandolo in contatto con il punto in corrispondenza del quale si vuole iniziare. Concentrarsi sulla guida del'utensile lungo il pezzo applicando una leggerissima pressione con la mano. Deve essere l'accessorio a eseguire il lavoro.

Di solito à meglio realizzare il lavoro con l'utensile a più riprese anziché completarlo con un solo passaggio. Un tocco leggero garantisce un migliore controllo e riduce le possibiltà di errore.

Impostazioni per numero di

Modello 200 Posizioni interuflrs intervalo di valocià (giimin) Basso 15.000

Posizion interuiors Intervall di velocità (ginimin)

F2 70.000-14.000 34 75:000-19.000 56 20.000-23.000 TE 24.000-28.000 910 29.000-33.000

Posizion interutors Intervall di velocità (ginimin)

COME USARE L'UTENSILE 5 356

Per un migliore contrall in lavori di precisione, impugnare 10 10.000

il multiutensile come una penna tra police e indice. DT 15000 FIGURA 13

La presa “a mazza da golf" viene solitamente utilizzata per 2 29.000

lavor più pesanti, quali levigatura o taglio. FIGURA 14 2 25.000

VELOCITÀ SELEZIONABILI 33 (solo 4000) 33.000

35 (solo 4200) 35000

Per selezionare la velocità adeguata a ciascun lavoro, usare un pezzo di materiale di prova.

INTERRUTTORE “ON/OFF" À SCORRIMENTO L'utensile si attiva ( ON ) facendo scorrere l'interruttore situato nella parte superiore dell'alloggio motore.

PER ACCENDERE L'UTENSILE, fare scorrere il puisante del'interruttore in avanti.

PER SPEGNERE L'UTENSILE, fare scorrere il pulsante dellinterruttore indietro.

MOTORE AD ELEVATE PRESTAZIONI L'utensile à dotato di un motore per mandrino ad elevate prestazioni. Questo motore aumenta la versatilità del

mandrino consentendo di azionare alt accessori Dremel

FEEDBACK ELETTRONICO L'utensile à dotato di un sistema di feedback elettronico interno che fomisce un “soft start, riducendo le sollecitazioni causate da un awviamento a coppia elevata. Il sistema contribuisce inoltre a mantenere virtualmente costante la velocità preselezionata in condizioni di presenza e assenza di carico.

SELEZIONE VELOCITÀ VARIABILE L'utensile à dotato di un selettore di velocità variabile.

La velocità puè essere regolata durante il funzionamento preimpostando il selettore su un'impostazione o tra alcune delle impostazioni

La velocità del mandrino viene controllata dallimpostazione di questo selettore sullalloggio. FIGURA 12

* Non superare i 15.000 gir/min. in caso di utlizzo di spazzole metalliche

Vedere la tabella Impostazioni di velocità a pagina 4-7 per individuare la velocità più adatta in base al materiale di lavoro e all'accessorio utlizzato.

E' possibile svolgere malt lavori con l'utensile regolato alla massima velocità. Tuttavia, alcuni material (alcuni tipi di plastica e metallo) possono danneggiarsi per i calore generato dall'alta velocità e dovrebbero pertanto essere lavorati a basse velocitä. Le basse velocità (15.000 giri/ min o meno) sono generalmente adatte per interventi di lucidatura con accessori di lucidatura in feltro. In caso di utlizzo di spazzole, le velocitä devono essere basse per evitare scariche dal manico. Lasciare che l'utensile lavori per voi alle basse velocità. Le velocità più alte sono ideali per legni duri, metalli e vetro, oltre che per interventi di foratura, intaglio, taglio, fresatura, formatura e taglio di dadi € battute in legno.

Aleune indicazioni sulla velocità del'utensile: La plastica ei materiali che fondono a basse temperature devono essere lavorati a bassa velocità.

+ Lucidatura e pulitura con spazzola metallica devono essere eseguite a velocità inferiore a 15.000 girimin per nondanneggiare la spazzola e il materiale.

+ Illegno deve essere tagliato a velocità elevata + Il ferro e l'acciaio devono essere lavorati a velocitä elevata

+ Se un utensile da taglio in acciaïo ad alta velocità inizia a vibrare, solitamente ciè significa che à stata selezionata una velocità troppo bassa:

+ L'alluminio, i rame, le leghe di piombo, le leghe di Zinco e lo stagno possono essere lavorati a velocità diverse, a seconda del tipo di lavorazione che si deve eseguire. Usare paraffina (non acqua) o altro lubrificante adatto sul'utensile di taglio per evitare che il materiale asportato aderisca al tagliente

NB.: aumentare la pressione sullutensile se non taglia come si vorrebbe, non risolve il problema. Provare ad utlizzare un accessorio o una regolazione della velocità diversi per ottenere i risultati desiderati

PRIMA DI OGNI INTERVENTO DI À ATTENZIONE Here RON ACCESSORI, ASSISTENZA, PULIZIA, ECC., SCOLLEGARE SEMPRE L'UTENSILE DALLA FONTE DI ALIMENTAZIONE. TALE ACCORGIMENTO RIDUCE IL RISCHIO DI AVVIARE INAVVERTITAMENTE L'UTENSILE.

AFFIDARE L'ASSISTENZA PAU oeucecerrRoUTENSLE à PERSONALE QUALIFICATO PER LE RIPARAZIONI, CHE SI SERVA ESCLUSIVAMENTE DI PEZZI DI RICAMBIO IDENTICI. RACCOMANDIAMO CHE LA MANUTENZIONE DEGLI UTENSILI SIA ESEGUITA PRESSO | CENTRI DI ASSISTENZA AUTORIZZATI DREMEL. TALE SCELTA GARANTIRÀ LA SICUREZZA DELL'UTENSILE. LA MANUTENZIONE ESEGUITA DA PERSONALE NON AUTORIZZATO PUÔ CAUSARE L'ERRATA CONNESSIONE DEL CABLAGGIO INTERNO E DEI COMPONENTI, CON LA POSSIBILITÀ DI DETERMINARE GRAVI RISCHI.

NB. L'utilizzatore pué soltanto ispezionare e sostituire le spazzole in carbonio. Allinterno dellutensile non sono presenti altre parti soggette all'assistenza.

1. Pulire le aperture di aerazione, l'nterruttore e le leve dello strumento con aria compressa secca

Per conservare il motore al massimo grado di efficienza, ispezionare il grado di usura delle spazzole ogni 40-50 ore di utlizo. Ispezionare le spazzole anche quando il motore gira in modo irregolare, perde potenza o produce rumori

2. Togliere i due cappucci delle spazzole con una chiave utensile, ad esempio un cacciavite. FIGURA 15 {200/3000), FIGURA 17 (4200).

3. Togliere le spazzole dal'utensile tirando le molle connesse. FIGURA 16 (200/3000), FIGURA 18 (4200)

4. Ispezionare entrambe le spazzole. Se la lunghezza della spazzola risulta inferiore a 3 mm elo la sua superficie risulta ruvida o vaiolata, sostituire la spazzola in carbonio con una nuova a. Togliere la molla dalla spazzola. b._ Gettare via la spazzola vecchia e sistemare

la molla su una nuova.

Se una spazzola é usurata, occorre sostituire entrambe le

spazzole per una migliore prestazione dell'utensile.

5. Risistemare le spazzole in carbonio (con la molla) nell’utensile. La spazzola si reinserisce nell'utensile in un solo senso.

6. Risistemare i cappucci delle spazzole ruotandoli in senso orario. Per serrare, utlizzare la chiave ma non stringere eccessivamentel

7. Consultare la sezione Primo utlizzo per iniziare di nuovo a utiizzare l'utensile

ALL'INTERNO NON VI SONO L'AULLA Couponenti su cui L'UTENTE POSSA ESEGUIRE INTERVENTI DI MANUTENZIONE. LA MANUTENZIONE PREVENTIVA ESEGUITA DA PERSONALE NON AUTORIZZATO PUO CAUSARE L'ERRATO POSIZIONAMENTO DI COMPONENTI E DEI CAVI INTERNI CON POSSIBILI GRAVI RISCHI. Raccomandiamo che l'assistenza sugli utensili sia eseguita presso i centr di assistenza autorizzati Dremel. TECNICO DI ASSISTENZA: scollegare l'utensile e/o il caricatore dall'aimentazione prima di procedere alla manutenzione.

Questo prodotto DREMEL garantito in conformità alle disposizioni pertinenti previste da normative general nazionali; eventuali danni dovuti a normale usura, sovraccarico o utlizzo improprio non sono coperti da garanzia.

In caso di reclamo, inviare l'utensile non smontato o il caricabatterie e la prova di acquisto al rivenditore.

CONTATTO DREMEL Per ulteriori informazioni sulla gamma di prodotti Dremel, supporto e numero verde, visitare il sito www. dremel.com.

Dremel, Koninenberg 60, 4825 BD, Breda, Paesi Bassi

Spnadl il ge il Vs due Guy de 39192 124)
