NAUDOJIMO INSTRUKCIJA 200 - 3000 - 4000 - 4200 DREMEL
Originalių instrukcijų vertimas 88
LV
ES ATITIKTIES DEKLARACIJA Prisiimdami visą atsakomybę pareiškiame, kad šis produktas atitinka toliau nurodomus standartus arba standartizuotuosius dokumentus: EN60745, EN55014, EN61000, pagal direktyvų 2006/42/EB, 2004/108/EB (iki 2016 m. balandžio 19 d.), 2014/30/ES (nuo 2016 m. balandžio 20 d.), 2011/65/ES nuostatas.
| Triukšmas ir vibracija | 200 | 3000 | 4000 | 4200 |
| Garso slėgio lygis dB(A) | 74,5 | 77,1 | 78,0 | 74,4 |
| Garso slėgio lygis dB(a)(standartinis nuokrypis 3 dB) | 85,5 | 88,1 | 89,0 | 85,4 |
| Vibracija m/s2(triašio vektoriaus suma) | 12,2 | 12,8 | 11,4 | 18,0 |
| Neapibrėžtis K m/s2 | 1,5 | 1,5 | 1,5 | 3,3 |
PASTABA: Deklaruojamoji suminė vibracijos vertė buvo išmatuota standartiniu bandymų metodu, todėl ja galima remtis lyginant vieną įrankį su kitu. Ja taip pat galima naudotis atliekant preliminarųjį poveikio vertinimą.
! ISPÉJIMAS
Naudojant elektrinj jrankj susidaranti vibracija gali skirtis nuo bendrojo deklaruojamo vibracijos dydžio priklausomai nuo to, koku būdu naudojate jrankj. Ivertinkite vibracijos dozę konkrečiu atveju ir
parinkite atitinkamas asmens apsaugos priemones atsižvelgdami j visas darbo ciklo dalis, tame tarpe ir j laiką, per kurj prietaisas buvo išjungtas arba veikė tuščiaja eiga.
Techninė byla laikoma adresu: Dremel (PT-SEU/ENG1), Konijnenberg 60, 4825 BD, Breda, Nyderlandai
LV

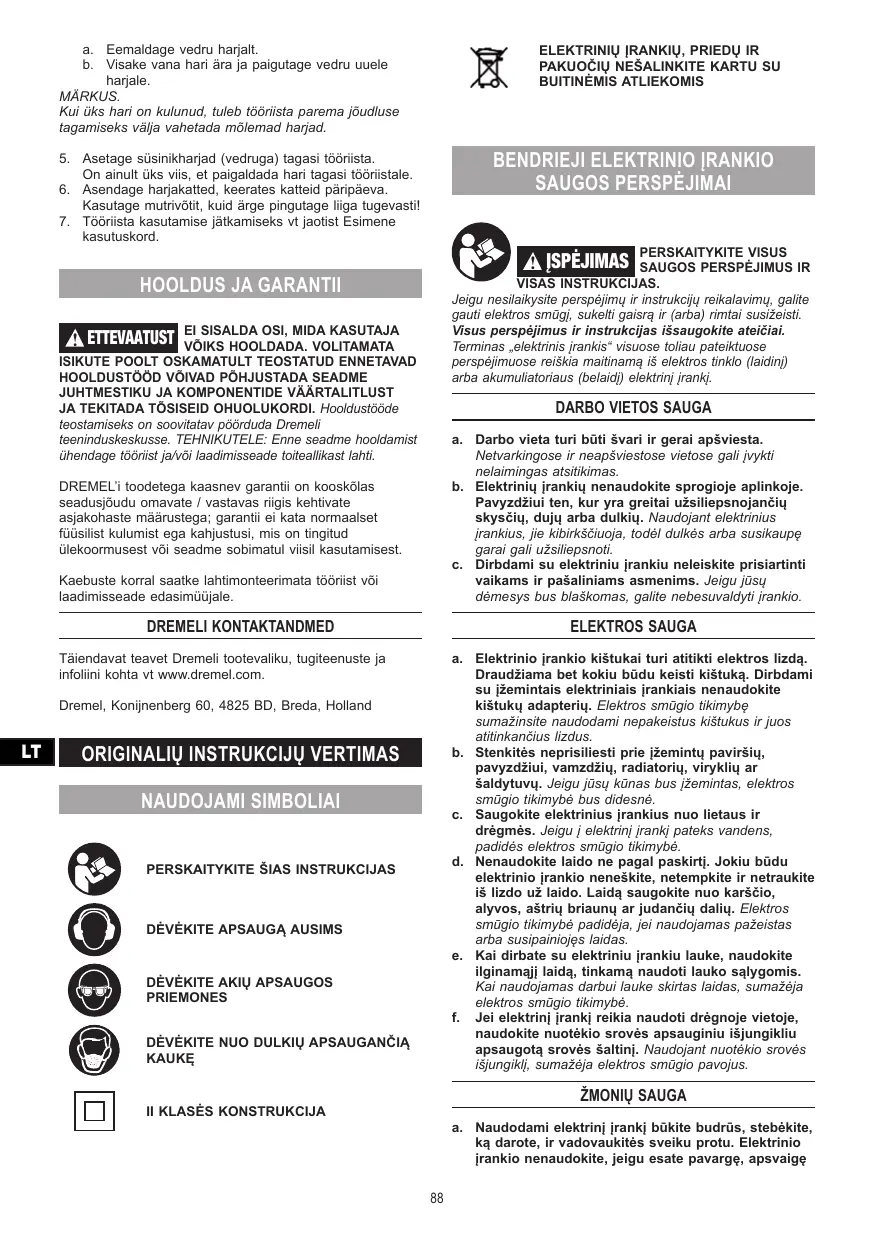

Jeigu nesilaikysite perspėjimų ir instrukcijų reikalavimų, galite gauti elektros smągį, sukelti gaisrą ir (arba) rimtai susižeisti. Visus perspėjimus ir instrukcijas išsaugokite ateičiai. Terminas „elektrinis įrankis“ visuose toliau pateiktuose perspėjimuose reiškia maitinamą iš elektros tinklo (laidinį) arba akumuliatoriaus (belaidį) elektrinį įrankį.
DARBO VIETOS SAUGA
a. Darbo vieta turi būti švari ir gerai apšviesta.
Netvarkingose ir neapšviestose vietose gali įvykti nelaimingas atsitikimas.
b. Elektrinių įrankių nenaudokite sprogioje aplinkoje. Pavyzdžių ten, kur yra greitai užsiliepsnojančių skysčių, dujų arba dulkių. Naudojant elektrinius įrankius, jie kibirkščiuoja, todėl dulkės arba susikaupę garaį gali užsiliepsnoti.
c. Dirbdami su elektriniu įrankiu neleiskite prisiartinti vaikams ir pašaliniams asmenims. Jeigu jūsų dėmesys bus blaškomas, galite nebesuvaldyti įrankio.
ELEKTROS SAUGA
a. Elektrinio įrankio kištukai turi atitikti elektros lizdą. Draudžiama bet koiku būdu keisti kištuką. Dirbdami su jžemintais elektriniais įrankiais nenaudokite kištukų adapterių. Elektros smūgio tikimybę sumažinsite naudodami nepakeistus kištukus ir juos atitinkančius lizdus.
b. Stenkitės neprisiliesti prie įžemintų paviršių, pavyzdžiui, vamzdžių, radiatorių, viryklių ar šaldytuvų. Jeigu jūsų kūnas bus įžemintas, elektros smūgio tikimybė bus didesné.
c. Saugokite elektrinius įrankius nuo lietaus ir drėgmės. Jeigu į elektrinį įrankį pateks vandens, padidės elektros smūgio tikimybė.
d. Nenaudokite laido ne pagal paskirtį. Jokiu būdu elektrinio įrankio neneškite, netempkite ir netraukite iš lizdo už laido. Laidą saugokite nuo karščio, alyvos, aštrių briaunų ar judančių dalių. Elektros smūgio tikimybė padidėja, jei naudojamas pažeistas arba susipainiojęs laidas.
e. Kai dirbate su elektriniu įrankiu lauke, naudokite ilginamajį laidą, tinkamą naudoti lauko sąlygomis. Kai naudojamas darbui lauke skirtas laidas, sumažėja elektros smūgio tikimybė.
f. Jei elektrinj įrankį reikia naudoti drėgnoje vietoje, naudokite nuotėkio srovės apsauginiu išjungikliu apsaugotą srovės šaltinį. Naudojant nuotėkio srovės išjungiklį, sumažėja elektros smūgio pavojus.
ŽMONIŲ SAUGA
a. Naudodami elektrinj įrankį būkite budrūs, stebėkite, ką darote, ir vadovaukitės sveiku protu. Elektrinio įrankio nenaudokite, jeigu esate pavargę, apsvaigę
nuo narkotikų, alkoholio ar vaistų. Tereikia tik akimirkai nukreipti dėmesį dirbant su elektriniais įrankiais ir galite sunkiai susižeisti.
b. Naudokite saugos priemones. Būtinai užsidėkite akių apsaugą. Tokios saugos priemonės kaip kaukė nuo dulkių, batai neslidžiais padais, apsauginis šalmas ar klausos apsaugos priemonės, naudojamos atitinkamomis sąlygomis, sumažins traumų tikimybę.
c. Saugokitės, kad nejjungtumėte prietaiso netyčia. Prieš jungdami i lizdą ir (arba) prie baterijos, prieš pakeldami arba pernešdami prietaisą patikrinkite, ar jungiklis yra padėtyje „off“. Jeigu elektrinį jrankį nešite ant jungiklio uždėję pirstą arba bandysite jrankį prijungti prie elektros tinklo, kai jungiklis yra padėtyje „on“, galite susižeisti.
d. Prieš jungdami elektrinį įrankį, nuimkite visus reguliavimo raktus ir veržliarakčius. Jeigu ant besisukančios elektrinio įrankio dalies bus paliktas uždėtas veržliaraktis arba raktas, galite susižeisti.
e. Nebandykite pasiekti sunkiai pasiekiamų vietų. Visada stovėkite tvirtai ir išlaikykite pusiausvyrą. Taip galėsite geriau suvaldyti įrankį nenumatytose situacijose.
f. Vilkėkite tinkamą aprangą. Nevilkėkite plačių drabužių ir papuošalu. Saugokitės, kad judančios dalys neprisiliestų prie plaukų, drabužių ar pirštinių. Plačius drabužius, papuošalus ar ilgus plaukus gali įtraukti besisukančios dalys.
g. Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja dulkių keliamas pavojus.
ELEKTRINIO JRANKIO NAUDOJIMAS IR PRIEŽIŪRA
a. Neperkraukite prietaiso. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu darbą atliksite geriau ir saugiau, jei naudosite jį gamintojo numatytame galios diapazone.
b. Elektrinio įrankio nenaudokite, jei neveikia jungiklis. Bet kuris elektrinis įrankis, kurio negalima valdyti jungikliu, yra pavojingas ir jį būtina remontuoti.
c. Prieš reguliuodami prietaisą, keisdami darbo įrankius ar prieš valydami prietaisą, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių. Šios prevencinės saugos priemonės sumažina netyčinio elektrinio įrankio įjungimo rizika.
d. Nenaudojamus elektrinius įrankius laikykite vaikams nepasiekiamoje vietoje, taip pat neleiskite asmenims, nemokantiems dirbti su elektriniu įrankiu arba nesusipažinusiiems su šiomis instrukcijomis, naudotis elektriniu įrankiu. Elektriniai įrankiai yra pavojingi, kai juos naudoja neapmokyti asmenys.
e. Prižiūrėkite elektrinius įrankius. Patikrinkite, ar judančios dalys nepasislinkusios arba nejstrigusios, ar nėra sulūžusių dalių ar kitų gedimų, kurie gali turėti įtakos elektrinio įrankio veikimui. Pastebėję gedimų, elektrinį įrankį sutvarkykite prieš naudodami. Daugybė nelaimingu atšitikimų įvyksta dėl netvarkingu elektrinių įrankių.
f. Pjovimui skirti įrankiai turi būti aštrūs ir švarūs.
Jeigu pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis tinkamai prižiūrimi, jie rečiau stringa ir juos lengviau valdyti.
g. Elektrini įrankį, jo priedus, dalis ir pan. naudokite laikydamiesi šių instrukcijų ir pagal konkrečiam elektriniam įrankių numatytą paskirtį, atsižvelgdami į darbo sąlygas ir atliekamą darbą. Jeigu elektrinis įrankis naudojamas ne pagal paskirtį, gali susidaryti pavojinga situacija.
TECHNINIS APTARNAVIMAS
a. Elektrinį įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.
BENDROS SAUGAUS DARBO INSTRUKCIJOS
SAUGOS PERSPÉJIMAI TINKA ŠLIFAVIMO, SVITRAVIMO, SVEITIMO VIELINIU SEPECIU, POLIRAVIMO, RAIŽYMO ARBA ABRAZYVINIO PJÓVIMO OPERACIJOMS
a. Šiuo elektriniu įrankiu galima šlifuoti, švitruoti, šveisti vieliniu šepečiu, poliruoti, raížyti arba pjaustyti. Griežtai laikytis visų įspėjamųjų nuorodu, taisyklių, ženklų ir užrašų, kurie yra pateikiami su šiuo prietaisu, reikalavimų. Jei nepaisysite toliau pateiktų nuorodu, gali kilti elektros smūgio, gaisro ir / arba sunkių sužalojimų pavojus.
b. Nenaudokite jokių priedų ir papildomos įrangos, kurių gamintojas nėra specialiai numatęs ir rekomendavęs šiam elektriniam prietaisui. Vien tik tas faktas, kad Jūs galite pritvirtinti kokį nors priedą prie Jūsų elektrinio prietaiso, jokiu būdu negarantuoją, kad juo bus saugu naudotis.
c. Vardinis šlifavimo priedų sukimosi greitis turi būti ne mažesnis už didžiausią sukimosi greitį, nurodytą ant elektrinio įrankio. Jei šlifavimo priedas suksis didesniu greičiu už vardinį, jis gali subyrėti ir jo dalys pasklis i šalis.
d. Pasirinkto priedo išorinis skersmuo ir storis turi atitikti jūsų elektrinio įrankio galingumą. Netinkamo dydžio priedų nejmanoma tinkamai valdyti.
e. Diskų, šlifavimo cilindrų ar kitų priedų tvirtinamosios dalies dydis turi tiksliai atitikti elektrinio įrankio ašį arba įvorę. Priedai, neatitinkantys elektrinio įrankio tvirtinimo įtaisų, išsibalansuos, labai vibruos, todėl įrankį gali būti sunku suvaldyti.
f. Ant ašies tvirtinamus diskus, šlifavimo cilindrus, pjoviklius ar kitus priedus būtina iki galo įtaisyti įvorėje arba griebtuve. Jei ašis įtvirtinama nepakankamai ir (arba) disko iškyša yra labai didelė, pritaisytas diskas gali atsipalaiduoti ir nuskrieti dideliu greičiu.
g. Nenaudokite pažeistų darbo įrankių. Prieš naudodami kas kartą patikrinkite priedus ir įsitikinkite, ar neatpleišėję ir nejtrūkę abrazyviniai diskai, ar nejtrūkę, neištrupėję ir nenudilę šlifavimo cilindrai, ar neatsipalaidavę ir nenutrūkę vielinių šepečių vielutės. Jei elektrinis prietaisas arba darbo įrankis nukrito iš didesnio aukščio, patikrinkite, ar jis nėra pažeistas, arba iš karto sumontuokite kitą (nepažeista) darbo įrankį. Kuomet patikrinote ir sumontavote darbo įrankį, pasirūpinkite, kad nei Jūs, nei greta esantys asmenys nebūtų vienoje linijoje su besisukančiu darbo įrankiu, ir leiskite prietaisui vieną minutę veikti didžiausiais sūkiais. Jei darbo įrankis yra pažeistas, jis turėty per šį bandymo laiką subyrėti.
h. Naudokite individualias apsaugos priemones. Priklausomai nuo to, kam naudojate įrankį, užsidėkite veido apsaugą arba apsauginius akinius. Jei nurodyta, užsidėkite nuo dulkių saugantį respiratorių, apsaugines ausines, apsaugines pirštines arba specialią prijuostę, kuri apsaugos
jus nuo smulkių šlifavimo įrankio ir ruošinio dalelių. Akys turi būti apsaugotos nuo aplink lekiančių atplaišų, atsirandančių atliekant įvairius darbus. Kaukė nuo dulkių arba respiratorius turi nepraleisti dirbant susidarančių smulkių dalelių. Jeigu ilgai dirbsite esant intensyviam triukšmui, galite apkursti.
i. Pasirūpinkite, kad kiti asmenys būtų saugiamė atstume nuo Jūsų darbo zonos. Prie jūsų darbo vietos besiartinantis žmogus turi dėvėti asmens saugos priemones. Ruošinio dalelės ar atskilę įrankio gabalėliai gali skrieti dideliu greičiu ir sužeisti asmenis, net ir esančius už tiesioqinės darbo zonos ribu.
j. Jei yra tikimybė, jog dirbant įrankis gali kliudyti paslėptą laidą ar paties prietaiso kabelį, prietaisą laikykite tik už izoliuotų paviršių. Palietus laidą, kuriuo teka elektros srovė, metalinėse elektrinio įrankio dalyse gali atsirasti įtampa ir nutrenkti elektros smūgis.
k. Paleisdami jrankj tvirtai laikykite jj viena arba abiem rankomis. Jsibėgėjant varikliui, priešinio sukimosi momento veikiamas jrankis gali pasisukti.
I. Jei patogu, įtvirtinkite ruošinį spaustuve. Nedirbkite laikydami mažą ruošinį vienoje rankoje, o įrankį – kitoje. įtvirtinę ruošinį galėsite valdyti įrankį abiem rankomis. Apskriti ruošiniai, pavyzdžiui, kaiščiai, vamzdeliai arba žarnelės, pjaunami dažnai sukasi, todėl darbo įrankis gali įstrigti arba šoktelėti link pjaunančiojo.
m. Elektros maitinimo kabelj laikykite toliau nuo besisukančių darbo įrankių. Jei nesuvaldytumėte prietaiso, darbo įrankis gali perpjauti maitinimo kabelj arba jj įvynioti, tuomet jūsų plaštaka ar ranka gali paliesti besisukantį darbo įrankį.
n. Išjungę elektrinį prietaisą, niekuomet jo nepadėkite tol, kol darbo įrankis visiškai nesustos. Besisukantis darbo įrankis gali prisiliesti prie paviršiaus, ant kurio padedate prietaisą, ir prietaisas gali tapti nevaldomas.
o. Pakeitę darbo antgalj arba ką nors pareguliavę įsitikinkite, kad įvorės veržlé, griebtuvas arba kitas reguliavimo įtaisas yra gerai priveržtas. Įmanoma, kad atsipalaidavę reguliavimo įtaisai pasislinks, todėl galite nesuvaldyti irankio, o atsiskyrę besisukantys komponentai gali būti nusviesti į šalį dideliu greičiu.
p. Nejjunkite elektrinio įrankio, kai jį nešatės šalia.
Netyčia prisilietus prie besisukančio priedo, jis gali įtraukti jūsų drabužius, priedas gali jsirėžti jums į kūną.
q. Reguliariai valykite ventiliacines angas savo prietaiso korpuse. Variklio ventiliatorius j vidų įtraukia dulkes, o per didelė metalo dulkių sankaupa gali sukelti jsielektrinimo pavojų.
r. Niekuomet nenaudokite elektrinio prietaiso arti lengvai užsidegančių medžiagų. Jos gali užsidegti nuo kibirkščių.
s. Nenaudokite darbo įrankių, kuriuos reikia aušinti skysčiais. Jeigu bus naudojamas vanduo arba kiti aušinimo skysčiai, kyla elektros smūgio arba mirtinos elektros traumos pavojus.
ATATRANKOS JĖGOS IR SUSIJE ĮSPĖJIMAI
Atatranka yra staigus atoveikis, atsirandantis, kai suspaudžiamas arba užkliūva besisukantis diskas, šlifavimo juosta, šepetys arba kitas priedas. Suspaustas arba užkliuves besisukantis priedas staiga sustoja, todėl nevaldomas elektrinis įrankis verčiamas suktis priešinga priedo sukimuisi kryptimi.
Pvz., jei šlifavimo diskas įstringa arba užsiblokuoja ruošinyje, disko kraštas, kuris yra įleistas į ruošinį, gali išlūžti arba sukelti atatranką. Šlifavimo diskas tuomet ima judėti link dirbančiojo arba nuo jo, priklausomai nuo disko sukimosi krypties blokavimo vietoje. Be to, šlifavimo diskas gali ir subyrėti.
Atatranka yra neteisingo elektrinio prietaiso naudojimo arba klaidos pasekmė. Jos galima išvengti, jei imsitės atitinkamų priemonių, kaip aprašyta žemiau.
a. Dirbdami visada tvirtai laikykite prietaisą abiem rankomis ir stenkitės išlaikyti tokią kūno ir rankų padėtį, kurioje sugebėtumėte atsispirti prietaiso pasipriešinimo jėgai atatrankos metu. Dirbantysis gali suvaldyti atatrankos jėgas, jei imasi tinkamų atsargumo priemoniu.
b. Itin atsargiai dirbkite ties kampais, aštriomis briaunomis ir t.t. Pasistenkite dirbti taip, kad įrankis neatsimuštu į kliūtis ir nejstrigtų. Besisukantis įrankis turi tendenciją kampuose, ties aštriomis briaunomis arba atsimušęs į kliūtį užstrigti. Tuomet prietaisas tampa nevaldomas arba įvyksta atatranka.
c. Netvirtinkite dantytujų pjovimo diskų. Tokie įrankiai dažnai sukelia atatranką ir elektrinį prietaisą gali būti sunku suvaldyti.
d. Darbo įrankį stumkite gilyn į medžiagą kryptimi, kuria ašmenys išlenda iš medžiagos (kuria išmetamos drožlės). Stumiant darbo įrankį netinkama kryptimi ašmenys išlenda iš ruošinio ir traukia įrankį jo stūmimo kryptimi.
e. Naudodami sukiąsias dildes, pjovimo diskus, greitasūkius ir iš volframo karbido pagamintus pjoviklius, patikimai įtvirtinkite ruošinį. Šiek tiek pakreipus šiuos diskus griovelyje jie stringa, todėl gali sukelti atatranką. Įstrigus pjovimo diskui jis dažniausiai lŭžta. Įstrigus sukiajai dildei, greitasūkiam ir iš volframo karbido pagamintam pjovikliui jis gali iššokti iš griovelio, todėl kyla pavojus, kad nesuvaldysite įrankio.
SPECIALIOS JSPÉJAMOSIOS NUORODOS ATLIEKANTIEMS ŠLIFAVIMO IR PJOVIMO DARBUS
a. Naudokite tik šiam elektriniam įrankiui rekomenduojamus ir tik tam tikriems darbams skirtus diskus. Pavyzdžiui, nešlifuokite pjovimo disko kraštu. Pjovimo diskai yra skirti medžiagai pašalinti pjaunamaja briauna. Nuo šoninės apkrovos šie šlifavimo įrankiai gali sulūžti.
b. Srieginius abrazyvinius kūgius ir cilindrus tvirtinkite tik prie nepažeistų ašių, kurių atraminė jungė turi būti reikiamo dydžio bei ilgio ir neišgaubta. Tinkamos ašys sumažins trūkimo tikimybę.
c. Stenkitės, kad pjovimo diskas nejstrigtų ir nespauskite jo didele jėga. Nemėginkite atlikti pernelyg gilių pjūvių. Pernelyg prispaudus pjovimo diską padidėja jam tenkanti apkrova ir atsiranda didesnė tikimybė, kad jis persikreips arba jstrīgs pjūvio griovelyje. Tokiu atveju kyla atatrankos arba disko lūžimo pavojus.
d. Nekiškite rankos į besisukančio disko plokštumą ir už disko. Kai disko sąlyčio su ruošiniu taške stumiate diską nuo savęs, įvykus atatrankai besisukantis diskas ir elektrinis įrankis gali šoktelėti link jūsų.
e. Jei diskas suspaudžiamas, jstringa arba jei nusprendžiate dėl bet kokios priežasties toliau nebepjauti, išjunkite elektrinį jrankį ir laikykite jį nejudindami, kol diskas visiškai sustos. Niekuomet nemėginkite iš pjūvio vietos ištraukti dar tebesisukantį diską, nes tai gali sukelti atatranką. Apžiūrekite pjūvio vietą ir imkitės korekcinių veiksmų disko suspaudimo arba strigimo priežasciai pašalinti.
f. Nejjunkite prietaiso iš naujo tol, kol diskas neištrauktas iš ruošinio. Leiskite pjovimo diskui iki galo įsibėgėti ir tik po toatsargiai tęskite pjovimą. Priešingu atveju diskas gali užstrigti, iššokti iš ruošinio ar sukelti atatranką.
g. Plokštes ar didelius ruošinius paremkite, kad sumažintumėte atatrankos riziką dėl užstrigusio pjovimo disko. Dideli ruošiniai gali išlinkti dėl savo pačių svorio. Ruošinys turi būti paremtas iš abiejų pusiu, tiek ties pjūvio vieta, tiek ir prie krašto.
h. Būkite itin atsargūs darydami pjūvius sienose ar kituose nepermatomuose paviršiuose. Panyrantis pjovimo diskas gali pažeisti elektros laidus, dujotiekio ar vandentiekio vamzdžius ar kitus objektus ir sukelti atatranką.
SAUGOS PERSPĖJIMAI ŠVEIČIANTIEMS VIELINIAIS SEPECIAIS
a. Atminkite, kad net ir įprastai naudojant prietaisą, nuo šepečio gali atšokti vielos šereliai. Per stipriai nespauskite šepečio. Vielos šereliai gali nesunkiai praljsti pro plonus drabužius ir/arba jsmigti j odą.
b. Prieš naudodami šepečius pasukite juos darbiniu greičiu bent vieną minutę. Tuo metu draudžiama stovėti priešais šepetį arba jo sukimosi linijoje. Paruošiamojo sukimo metu iš jo iškris nepritvirtinti šereliai arba vielutės.
c. Nukreipkite iš besisukančio vielinio šepečio lekiančias dalis nuo savęs. Naudojant šiuos šepečius iš jų dideliu greičiu gali išlėkti smulkių dalelių arba mažyčių vielos gabalėlių, kurie gali įsmigti į odą.
d. Naudodami vielinius šepečius neviršykite 15 000 aps./min.
! ISPÈJIMAS
NEDIRBKITE SU MEDŽIAGOMIS,
KURIU SUDĚTYJE YRA ASBESTO
Irenginys, jo priedai ir pakuotė turi būti rūšiuojami ir atiduodami ekologiniam perdirbimui.
TIK ES VALSTYBÈMS NARÈMS
Elektrinių įrankių neišmeskite kartu su buitinėmis šiukšlėmis!
Remiantis ES direktyva 2012/19/EB dėl elektros ir elektroninės įrangos atlieku ir jos perkėlimu į nacionalinę teisę, nebetinkami naudoti elektriniai įrankiai turi būti surenkami atskirai ir utilizuojami aplinkai nekenksmingu būdu.
TECHNINIAI DUOMENYS
BENDRIEJI TECHNINIAI DUOMENYS
| 200 | 3000 | 4000 | 4200 |
| Nominali galia (W) | 125 | 130 | 175 | 175 |
| Įtampa | 230–240 V, 50–60 Hz | 230 V, 50 Hz | 230–240 V, 50–60 Hz | 230–240 V, 50–60 Hz |
| Spaudžiamoji įvorė | 0,8 mm, 1,6 mm, 2,4 mm, 3,2 mm |
| Nominalus greitis (n) | 35 000 aps./min. | 33 000 aps./min. | 35 000 aps./min. | 33 000 aps./min. |
 II klasės konstrukcija | Dvigubai izoliuotos konstrukcijos įrankiai |
ILGINAMIEJI LAIDAI
Naudokite visiškai išvyniotus ir saugius ilginamuosius laidus, skirtus 5 A stiprumo srovei.
Šis daugiafunkcis įrankis yra varomas kintamų sūkių greitaeigiu varikliu. Paruoštas darbui su 230 V, 50 Hz. Visuomet patikrinkite, ar maitinimo įtampa atitinka įtampos parametrus, nurodytus įrankio vardinėje lentelėje.
SURINKIMAS
PRIEŠ KEISDAMI PRIEDUS, SUSPAUDŽIAMASIAS IVORES AR PRIEŠ PRADĖDAMI PRIETAISO TECHNINĖS PRIEŽIŪROS DARBUS, VISADA JĮ IŠJUNKITE IŠ ELEKTROS TINKLO.
BENDROJI DALIS
„Dremel“ daugiafunkcis įrankis – tai aukštos kokybės tikslus įrankis, kurį galima naudoti detaliam ir sudėtingam darbui atlikti. Platus „Dremel“ priedų ir antgalių asortimentas jums leidžia daryti pačius įvairiausius darbus. Galite šlifuoti švitriniu popieriumi, raižyti ir graviruoti bei frezuoti, pjauti, valyti ir poliruoti.
PAV.: 2–5
A. Prispaudžiamoji veržlé
B. Suspaudžiamoji jvorė
C. Korpuso gaubtas arba integruotas raktas/dangtelis „EZ Twist™“
D. Suklio fiksavimo mygtukas
E. Jjungimo / išjungimo jungiklis
F. Itaisas jrankiui pakabinti
G. Laidas
H. Šepetėlio gaubtelis
I. Védinimo angos
J. Ivairaus greičio
nustatymo ratukas
K. Suspaudžiamosios įvorės raktas
EZ informacija
Tik 4200
„Dremel“ daugiafunkcinio įrankio priedų koteliai yra skirtingo skersmens. Šiems skirtingiems skersmenims skirtos keturios suspaudžiamosios įvorės. Suspaudžiamosios įvorės dydį galima atpažinti pagal žiedus ant suspaudžiamosios įvorės atvirkščios pusės.
6 PAV.
A. Prispaudžiamoji veržlé
N. 3,2 mm jvoré be žiedo (480)
O. 2,4 mm jvorė su trimis žiedais (481)
P. 1,6 mm jvorė su dviem žiedais (482)
Q. 0,8 mm jvoré su vienu žiedu (483)
PASTABA: kai kuriuose daugiafunkcio įrankio rinkiniuose gali nebūti visų keturių suspaudžiamuju įvorių. Suspaudžiamąsias įvores galima įsigyti atskirai.
Visada naudokite priedo kotelio skersmeniui tinkančią suspaudžiamają įvorę. Niekada nekiškite jėga didelio skersmens kotelio į mažesnę suspaudžiamają įvorę.
JVORIŲ KEITIMAS
7 PAV. (200)
11 PAV. (3000/4000)
19 PAV. (4200)
A. Prispaudžiamoji veržlė
K. Suspaudžiamosios įvorės raktas
S. Atleisti
T. Užveržti
- Pastumkite suklio fiksavimo mygtuką j priekį, nuspauskite ir sukite suklį ranka, kol jis užsifiksuos. Suklio fiksavimo mygtuko nespauskite, kai daugiafunkcis įrankis veikia.
- Laikydami suklio fiksavimo mygtuką nuspaustą, atlaisvinkite ir nuimkite prispaudżiamają verzlę. Jeigu reikia, naudokite įvorės raktą.
- Traukdami nuimkite prispaudžiamają įvorę nuo suklio.
- Pilnai jstatykite reikiamo dydžio jvorę i sukli ir lengvai užveržkite prispaudžiamają veržlę. Niekada visiškai stipriai neužveržkite veržlės, jei nejstatytas joks priedas ar antgalis.
PRIEDU KEITIMAS
8 PAV.
- Paspauskite suklio fiksavimo mygtuką ir sukite suklį ranka, kol jis užsifiksuos. Suklio fiksavimo mygtuko nespauskite, kai daugiafunkcis jrankis veikia.
- Užfiksavus suklio fiksavimo mygtuką, atlaisvinkite (bet nenuimkite) prispaudžiamają veržlę. Jeigu reikia, naudokite įvorės raktą.
- Pilnai jstatykite priedo arba antgalio kotelj i ivorę.
- Užfiksavus suklio fiksavimo mygtuką, ranka priveržkite prispaudžiamają veržle tiek, kad suspaustų priedą arba antgalį.
PASTABA: būtinai perskaitykite su „Dremel“ priedais pateikiamas instrukcijas, kuriose pateikiama daugiau informacijos apie jų naudojimą.
Naudokite tik „Dremel“ išbandytus kokybiškus priedus.
INTEGRUOTAS RAKTAS/DANGTELIS EZ TWIST™
Tik 3000 ir 4000
11 PAV.
C. Integruotas raktas / dangtelis „EZ Twist™“
Šiame antgalio dangtelyje yra integruotas prispaudžiamosios įvorės veržlės raktas, todėl veržlės priveržimui ar atsukimui jums nereikia naudoti jokio papildomo rakto.
- Nusukite įrankio antgalio dangtelį ir užmaukite vidinėje dangtelio pusėje esančią plieninę įvorę ant prispaudžiamosios įvorės veržlės.
- Norėdami atlaisvinti prispaudžiamosios įvorės veržlę, užfiksavus suklio fiksavimo mygtuką pasukite antgalio dangtelį prieš laikrodžio rodyklės kryptį. Suklio fiksavimo mygtuko nespauskite, kai daugiafunkcis įrankis veikia.
- Pilnai jstatykite priedo arba antgalio kotelj j ivorę.
- Norédami priveržti prispaudžiamosios įvorės veržlę, užfiksavus suklio fiksavimo mygtuką sukite antgalio dangtelį laikrodžio rodyklės kryptimi.
- Prisukite antgalio dangtelį atgal į pradinę padėtį.
PASTABA: būtinai perskaitykite su „Dremel“ priedais pateikiamas instrukcijas, kuriose pateikiama daugiau informacijos apie jų naudojimą.
Naudokite tik „Dremel“ išbandytus kokybiškus priedus.
PRIEDU BALANSAVIMAS
Kad darbas būtų preciziškas, svarbu, jog visi priedai būtų gerai subalansuoti (visai kaip jūsų automobilio padangos). Norėdami pareguliuoti arba subalansuoti priedą šiek tiek atlaisvinkite spaudžiamiosos įvorės veržlę ir pasukite priedą arba spaudžiamają įvorę 1/4 apsukimo. Priveržkite spaudžiamiosos įvorės veržlę ir įjunkite sukamaji įrankį. Pagal garsą ir jutimą turėtų būti galima pasakyti, ar priedas yra subalansuotas. Tokiu būdu reguliuokite ir toliau, kol pasieksite geriausią įmanomą balansą.
PAGALBINIŲ ĮTAISŲ NAUDOJIMAS
Prie „Dremel“ galima pritaisyti įvairių pagalbinių įtaisų, padidinančių įrankio funkcionalumą.
PASTABA
Šiame rinkinyje yra ne visi toliau nurodomi pagalbiniai įtaisai. Naudokite tik „Dremel“ išbandytus kokybiškus pagalbinius įtaisus! Pagalbinių įtaisų galite užsisakyti „Dremel“ klientų aptarnavimo centre, o apsilankę svetainėje www.dremel.com galite sužinoti, kokie pagalbiniai įtaisai ir priedai tinka šiam įrankiui.
- Naudokite lankstuji veleną (225), kai reikia tiksliai apdirbti smulkias dalis arba dirbti sunkiai pasiekiamose vietose. ŽR. 7 PUSLAPJ.
Kad naujas „Flexshaft“ veiktų optimaliai, prieš naudodami jį pasukite daugiafunkciu įrankiu statmenai dvi minutes.
- Naudokite „Dremel“ formavimo atramą (576), kad galėtumėte atremti įrankį ir šlifuoti tiksliais 90 ir 45 laipsnių kampais. ŽR. 9 PUSLAPI.
- Naudokite „Dremel“ dailinimo rankenėlę (577), kad galėtumėte dar tiksliau valdyti daugiafunkcį įrankį. ŽR. 8 PUSLAPJ.
- Naudokite universalujj pjovimo rinkinj (565 / 566), kad pjaunant jvairiausias medžiagas būtų lengviau valdyti įrankį. ŽR. 10 PUSLAPį.
- Naudokite skiedinio šalinimo nuo sienų ir grindų rinkinį (568), kai reikia pašalinti skiedinį iš sienų ir grindų plytelių tarpų. ŽR. 11 PUSLAPį.
- Naudokite linijų ir apskritimų pjoviklj (678), kai reikia tiksliai išpjauti angas ir tiesius pjūvius. ŽR. 12 PUSLAPJ.
PASTABA
- Naudokite kampinį pagalbinį įtaisą (575), kad galėtumėte jame tvirtinti priedus stačiu kampu ir pasiekti sunkiai prieinamas vietas. ŽR. 13 PUSLAPI.
- Naudokite patoguji apsaugini įtaisą, apsaugantį nuo dulkių ir kibirkščių. ŽR. 14 PUSLAPĮ.
DARBO PRADŽIA
NAUDOJIMAS
Prieš pradedant naudotis universaliu įrankiu, pirmiausia būtina su juo susipažinti. Paimkite įrankį į ranką ir pajuskite jo svorį ir svorio centra. Pajuskite plonėjančią korpuso formą. Tokios formos įrankį gali suimti taip, kaip rankkoje laikomas rašiklis arba pieštukas.
Įrankį laikykite visada nukreipę nuo veido. Priedai gali būti pažeisti ir atskiros jų dalys dėl didelio sūkių skaičiaus gali lėkti į šalis.
Įrankį laikykite taip, kad ranka neuždengtumėte ventiliacinių angų. Uždengus ventiliacines angas gali perkaisti variklis. SVARBU! Iš pradžių įrankį išbandykite ant pagalbinės (nereikalingos) medžiagos, susipažinkite su įrankio veikimu dideliu greičiu. Nepamirškite, kad daugiafunkcis įrankis duos geriausių rezultatų, jeigu leisite jo greičių, o taip pat ir tinkamam „Dremel“ priedui bei antgaluii, darbą padaryti už jus. Jeigu galite, įrankio dirbdami nespauskite. Vietoj to, besisukantį priedą atsargiai priartinkite prie ruošinio paviršiaus ir leiskite jam prisiliesti ten, kur norėtumėte pradėti. Nestripiai prispausdami ranka, kruopščiai veskite įrankį darbiniu paviršiumi. Leiskite priedui dirbti už jus. Paprastai geresnis rezultatas gaunamas įrankį pravedant kelis kartus nei visą darbą atliekant vienu pravedimu. Lengvais prisilietimais už tikrinama didžiausia kontrolė bei sumažinama klaidos tikimybė.
IRANKIO LAIKYMAS
Tikslius darbus geriausiai atliksite, jei daugiafunkcj jrankj laikysite tarp nykščio ir smiliaus kaip pieštuką. 13 PAV. Jrankis pilnai suimamas visa plaštaka tuomet, kai reikia atlikti darbus reikalaujančius daugiau jegos, pavyzdžiui, šlifuojant ar pjaunant. 14 PAV.
DARBINIS GREITIS
Kad kiekvienam darbui pasirinktumėte reikiamą greitį, pasipraktikuokite su atitinkamos medžiagos pavyzdžiu.
SLINKITE IJUNGIMO / IŠJUNGIMO JUNGTUKU
Irankis yra IJUNGIAMAS slenkamuoju jungtuku – jis yra viršutineje variklio korpuso dalyje.
IRANKIUI IJUNGTI („ON“) paslinkite jungiklio mygtuką pirmyn.
IRANKIUI IŠJUNGTI („OFF“) paslinkite jungiklio mygtuką atgal.
DIDELÈS GALIOS VARIKLIS
Jūsų įrankis teikiamas su didelės galios varikliu. Varydamas papildomus „Dremel“ priedus, šis variklis užtikrina sukimosi įrankio universalumą
ELEKTRONINIS GRJŽTAMASIS RYŠYS
Jūsų įrankis teikiamas su vidine elektroninio grįžtamojo ryšio sistema, dėl kurios užvedimas būna „minkštas”, nes sumažinami virpesiai, atsirandantys esant didelėms apsukoms. Sistema taip pat padeda palaikyti iš esmės pastovų iš anksto pasirinktą greitį apkrovos ir veikimo be apkrovos sąlygomis.
JVAIRAUS GREIČIO NUSTATYMO RATUKAS
Jūsų įrankyje yra įvairaus greičio nustatymo ratukas.
Greitis gali būti nustatomas veikimo metu nustačius šį ratuką ties vienu ar ties kuriais dviem nustatymais.
Sukimosi įrankio greitis valdomas nustačius šį ant korpuso esantį sukimosi ratuką. 12 PAV.
Apytiksliai sukimosi nustatymai
| 200 modelis |
| Jungiklio nustatymai | Sukimosi greičio intervalas (sūk./min.) |
| Mažas | 15 000 |
| Didelis | 35 000 |
| 3000 modelis |
| Jungiklio nustatymai | Sukimosi greičio intervalas (sūk./min.) |
| 1–2 | 10 000–14 000 |
| 3–4 | 15 000–19 000 |
| 5–6 | 20 000–23 000 |
| 7–8 | 24 000–28 000 |
| 9–10 | 29 000–33 000 |
| 4000 ir 4200 modeliai |
| Jungiklio nustatymai | Sukimosi greičio intervalas (sūk./min.) |
| 5 | 5000 |
| 10 | 10 000 |
| *15 | 15 000 |
| 20 | 20 000 |
| 25 | 25 000 |
| 30 | 30 000 |
| 33 (tik 4000) | 33 000 |
| 35 (tik 4200) | 35 000 |
* Naudodami vielinius šepečius neviršykite 15 000 aps./min.
Atskiras padalas atitinkančius sūkių skaičius rasite toliau pateikiamoje diagramoje 4–7 puslapyje. Taip galite nustatyti naudojamus priedus ir medžiagas atitinkantį optimalų sūkių skaičių.
Daugumą użduočių galima atlikti pasirinkus aukščiausią sūkių skaičiaus pakopą. Kai kurios medžiagos (tam tikri plastikai ir metalai) gali būti pažeistos karščio, susidarančio dėl didelio sūkių skaičiaus, ir todėl privalo būti apdirbami tik naudojant žemus sūkius. Mažas sūkių skaičius (15 000 aps./min. ir mažiau) geriausiai tinka poliruoti su veltiniu poliravimo priedu. Maži sūkių skaičiai yra reikalingi naudojant šepečius, kad iš laikiklio neiškristų vielos ir šeriai. Net ir esant nedideliems sūkiams privalote nespausti įrankio. Didesni sūkiai tinka kietai medienai, metalui ir stiklui, taip pat gręžti, pjaustyti, drožinėti, frezuoti, formuoti, pjauti griovelius medienoje.
Keletas rekomendacijų dėl įrankio greičio:
- Plastiką ir kitas medžiagas, kurios greitai lydosi, pjauti reikia mažesniu greičiu.
- Poliravimas, šlifavimas ir valymas vieliniu šepečiu turi būti atliekamas ne didesniu kaip 15 000 aps./min. greičiu, kad nebūtų sugadintas šepetys ir apdirbama medžiaga.
• Medieną reikia pjauti didelius greičiu.
-
Geležj arba plieną reikia pjauti dideliu greičiu.
-
Jei iš greitapjovio plieno pagaminta freza pradeda vibruoti, dažniausiai tai rodo, kad ji per lėtai sukasi.
- Aliuminj, vario lydinius, švino lydinius, cinko lydinius ir skarda, priklausomai nuo pjovimo būdo, galima pjauti įvairiais greičiais. Patepkite pjovimo įrankį parafinu arba kita tinkama tepti medžiaga (ne vandeniu), kad drožlės neprikibtų prie pjovimo įrankio ašmenų.
PASTABA: jeigu įrankis veikia netinkamai, jėgos naudojimas problemos neišspręs. Pabandykite naudoti kitą priedą arba pasirinkite kitą greitį norimam rezultatui pasiekti.
TECHNINĖ PRIEŽIŪRA IR TAISYMAS
A JSPĖJIMAS PRIEŠ REGULIUODAMI, KEISDAMI PRIEDUS, TAISYDAMI, VALYDAMI AR IMDAMIESI KITŲ PANAŠIŲ DARBŲ, ATJUNKITE JRANKIO KIŠTUKŲ NUO ELEKTROS LIZDO. TAIP SUMAŽĖS PAVOJUS, KAD JRANKIS IMS VEIKTI ATSITIKTINAI.
A [SPÈJIMAS] PASIRÜPINKITE, KAD [RANK] TAISYTŲ TIK KVALIFIKUOTAS MEISTRAS, NAUDODAMAS TIK TOKIAS PAT ATSARGINES DALIS. REKOMENDUOJAME [RANK] PERDUOTI REMONTUOTI „DREMEL“ APTARNAVIMO CENTRUI. TAIP UŽTIKRINSITE, KAD [RANK] NAUDOTI BUS SAUGU. JEI TECHNINĖS PRIEŽIŪROS DARBU IMASI NETURINTYS TAM TEISĖS DARBUOTOJAI, JIE GALI NETINKAMAI SUJUNGTI VIDUJE ESANČIUS LAIDUS IR KOMPONENTUS TAIP SUKELDAMI PAVOJŲ SUNKIAI SUSIŽEISTI.
PASTABA
Naudotojui leidžiama tik patikrinti ir pakeisti anglinius šepetėlius. Irankio viduje nėra kitų dalių, kurioms būtų reikalinga techninė priežiūra.
VALYMAS
- Nuvalykite įrankio aušinimo angas, jungiklj ir svirteles suslėgtojo oro srove.
⚠️ JSPĖJIMAS NEVALYKITE ĮRANKIO PER ANGAS KIŠDAMI SMAILIUS DAIKTUS.
⚠️ ISPĖJIMAS DĖVĖKITE AKIS APSAUGANČIUS AKINIUS.
- Nuvalykite įrankio paviršių drėgna šluoste.
JSPÈJIMAS NEVALYKITE JRANKIO VALIKLIAIS IR TIRPIKLIAIS, PAVYZDŽIUI, BENZINU, ANGLIES TETRACHLORIDU, SUDETYJE TURINČIAIS CHLORO TIRPIKLIAIS, AMONIAKU IR BUITINIAIS PLOVIKLIAIS, KURIŲ SUDETYJE YRA AMONIAKO. JIE GALI PAŽEISTI PLASTIKINES DALIS.
ANGLINIŲ ŠEPETĖLIŲ TECHNINĖ PRIEŽIŪRA
Išskyrus 4000
Siekdami užtikrinti didžiausią variklio efektyvumą tikrinkite šepetėlių susidėvėjimo lygį kas 40–50 naudojimo valandų. Šepetėlius taip pat tikrinkite, kai įrankis ima trūkčioti, sumažėja jo galia arba pasigirsta nejprastas triukšmas.
A JSPÈJIMAS JEIGU NAUDOSITE SUSIDÉVÉJUSIUS ŠEPETÉLIUS, GALITE NEPATAISOMAI SUGADINTI VARIKLJ. NAUDOKITE TIK ORIGINALIUS ATSARGINIUS “DREMEL” ŠEPETÉLIUS.
- Atjunkite įrankio kištuką ir paguldykite įrankį ant švaraus paviršiaus.
- Irankio rakto gale esančiu atsuktuvo antgaliu atsukite abu šepetėlių gaubtelius. 15 PAV. (200/3000), 17 PAV. (4200).
- Išimkite iš įrankio abu šepetėlius traukdami juos už pritvirtintų spyruoklių. 16 PAV. (200/3000), 18 PAV. (4200).
- Patikrinkite abu šepetėlius. Jei šepetėlis trumpesnis nei 3 mm ir (arba) šepetėlio paviršius yra šiurkštus ar duobėtas, pakeiskite anglinį šepetėlj nauju.
a. Nuimkite spyruoklę nuo šepetėlio.
b. Išmeskite seną šepetėlj, o spyruoklę uždėkite ant naujo.
PASTABA
Jeigu susidėvėjęs tik vienas šepetėlis, vis tiek turite pakeisti abu šepetėlius, kad nenukentėtų įrankio charakteristikos.
- Jtaisykite anglinius šepetėlius (su spyruoklėmis) įrankio viduje. Šepetėlis į įrankį lenda tik vienaip.
- Ůsukite pagal laikrodžio rodyklę šepetėlių gaubtelius. Priveržkite raktu, bet ne per stipriai!
- Kaip pradėti naudoti įrankį, skaitykite skyriuje Naudojimas pirmą kartą.
APTARNAVIMAS IR GARANTIJA
A JSPĖJIMAS VIDUJE NĖRA NAUDOTOJO TAISOMŲ DALIŲ. JEI ęRANKIS BUS TAISOMAS PATIES NAUDOTOJO, O NE KVALIFIKUOTO DARBUOTOJO, GALI BŪTI PAŽEISTI VIDINIAI LAIDAI IR KOMPONENTAI, DĖL TO ŽMOGUS GALI RIMTAI SUSIŽEISTI. Rekomenduojame įrankį perduoti remontuoti „Dremel“ aptarnavimo centrui. PERDAVIMAS CENTRUI: Atjunkite įrankį ir (arba) įkroviklį nuo maitinimo šaltinio.
Šiam DREMEL gaminiui suteikiama garantija atitinka šalyje galiojančius įstatymus/reikalavimus; Garantija netaikoma gedimams, atsiradusiems dėl įrenginio natūralaus susidėvėjimo, taip pat dėl perkrovų arba jo netinkamo naudojimo.
Reklamacijos atveju siųskite neišardytą įrankį arba įkroviklį su pirkimą patvirtinančiu dokumentu gamintojo atstovui.
SUSISIEKITE SU DREMEL
Norėdami sužinoti daugiau informacijos apie „Dremel“, apsilankykite tinklalapyje www.dremel.com.
Dremel, Konijnenberg 60, 4825 BD, Breda, Nederlandai
ORIĞINÄLÄS LIETOŠANAS PAMÄCİBAS TULKOJUMS
IZMANTOTIE SIMBOLI
IZLASIET ŠOS NORĀDĪJUMUS
IZMANTOJIET DZIRDES AIZSARDZIBAS LIDZEKLUS
IZMANTOJIET ACU AIZSARDZIBAS LIDZEKLUS
