MANUALE UTENTE ENGRAVER 290 DREMEL

Istruzioni di funzionamento/sicurezza Pagina

CE DICHIARAZIONE DI CONFORMITÀ Dichiaramo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è conforme alle seguenti normative e ai relativi documenti: EN 60 745, EN 55 014 in base alle prescrizioni delle direttive CE 73/23, CE 89/336, CE 98/37, CE 2002/96. RUMOROSITÀ/VIBRAZIONE Durante le operazioni di lavoro il livello di rumorosità può superare 85 dB(A); utilizzate le cuffie di protezione. Misurato in conformità al EN 60 745 il livello di pressione acustica di questo utensile è 82 dB(A) (deviazione standard: 3dB), e la vibrazione < 3,3 m/s2 (metodo manobraccio). CE DECLARAÇÃO DE CONFIRMIDADE Declaramos sob nossa exclusiva responsabilidade que este producto cumpre as seguintes normas ou documentos normativos: EN 60 745, EN 55 014, conforme as disposições das directivas 73/23/CE, 89/336/CE, 98/37/CE, 2002/96/CE. RUÍDO/VIBRAÇÕES O nível de ruído durante o trabalho pode exceder 85 dB(A); utilize protectores auriculares. Medido segundo EN 60 745 o nível de pressão acústica desta ferramenta é 82 dB(A) (espaço de erro: 3dB), e a vibração < 3,3 m/s2 (método braço-mão).

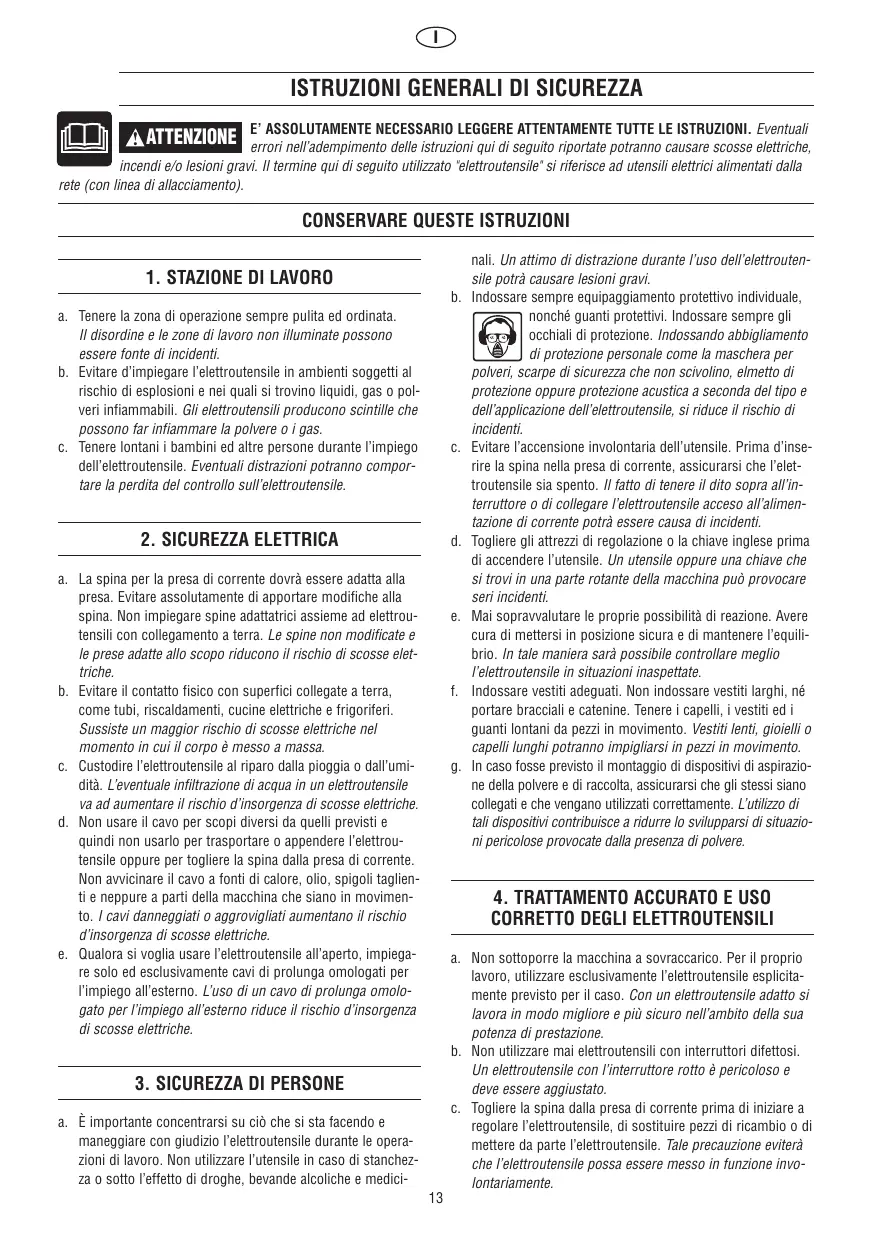

E’ ASSOLUTAMENTE NECESSARIO LEGGERE ATTENTAMENTE TUTTE LE ISTRUZIONI. Eventuali errori nell’adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi. Il termine qui di seguito utilizzato "elettroutensile" si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento). ! ATTENZIONE

CONSERVARE QUESTE ISTRUZIONI

1. STAZIONE DI LAVORO

a. Tenere la zona di operazione sempre pulita ed ordinata. Il disordine e le zone di lavoro non illuminate possono essere fonte di incidenti. b. Evitare d’impiegare l’elettroutensile in ambienti soggetti al rischio di esplosioni e nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. c. Tenere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile.

a. La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b. Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. c. Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. L’eventuale infiltrazione di acqua in un elettroutensile va ad aumentare il rischio d’insorgenza di scosse elettriche. d. Non usare il cavo per scopi diversi da quelli previsti e quindi non usarlo per trasportare o appendere l’elettroutensile oppure per togliere la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e. Qualora si voglia usare l’elettroutensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche.

nali. Un attimo di distrazione durante l’uso dell’elettroutensile potrà causare lesioni gravi. Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Indossare sempre gli occhiali di protezione. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell’applicazione dell’elettroutensile, si riduce il rischio di incidenti. Evitare l’accensione involontaria dell’utensile. Prima d’inserire la spina nella presa di corrente, assicurarsi che l’elettroutensile sia spento. Il fatto di tenere il dito sopra all’interruttore o di collegare l’elettroutensile acceso all’alimentazione di corrente potrà essere causa di incidenti. Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l’utensile. Un utensile oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. Mai sopravvalutare le proprie possibilità di reazione. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio. In tale maniera sarà possibile controllare meglio l’elettroutensile in situazioni inaspettate. Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L’utilizzo di tali dispositivi contribuisce a ridurre lo svilupparsi di situazioni pericolose provocate dalla presenza di polvere.

4. TRATTAMENTO ACCURATO E USO

a. Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell’ambito della sua potenza di prestazione. b. Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. c. Togliere la spina dalla presa di corrente prima di iniziare a regolare l’elettroutensile, di sostituire pezzi di ricambio o di mettere da parte l’elettroutensile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione involontariamente.

3. SICUREZZA DI PERSONE

a. È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare l’utensile in caso di stanchezza o sotto l’effetto di droghe, bevande alcoliche e medici13

d. Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l’elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. g. Utilizzare utensili elettrici, accessori, attrezzi, ecc. in conformità con le presenti istruzioni e secondo quanto previsto per questo tipo specifico di elettroutensile. Così facendo, tenere sempre presente le condizioni di lavoro e le operazione da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. e. Effettuare accuratamente la manutenzione dell’elettroutensile. Verificare che le parti mobili dell’elettroutensile funzionino perfettamente e non s’inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell’elettroutensile stesso. Prima di iniziare l’impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente. f. Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre.

a. Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile. AMBIENTE SMALTIMENTO

SOLO PER I PAESI DELLA CE

Avviare ad un riciclaggio rispettoso dell’ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi. Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all’attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica. DATI TECNICI

Tensione di funzionamento . .230 V, 50-60 Hz Intensità di funzionamento . . .0,15 A Velocità a vuoto . . . . . . . . . . .6000 min-1 Utilizzare esclusivamente cavi di prolunga completamente svolti con portata minima di 5 amp.

ISTRUZIONI DI FUNZIONAMENTO

2. Prima di collegare l'utensile, verificare che la tensione di

alimentazione utilizzata corrisponda al numero di volt indicato sulla targhetta (targhetta nome utensile) posizionata sull'incisore.

3. Per utilizzare l'incisore, accenderlo agendo sull'interruttore

on/off posto sullo strumento (figura 2). Prendere confidenza con l'estremità affusolata dell'incisore, parte che permette di impugnarlo come fosse una matita. Impugnare l'unità con delicatezza appoggiando il braccio comodamente su un tavolo. Premere sempre con delicatezza durante l'incisione. Con tocco leggero e lento, guidare la punta come più opportuno. Comunque utilizziate l'incisore elettrico Dremel, otterrete un risultato da "professionisti" seguendo queste semplici istruzioni di funzionamento.

1. Per utilizzare l'incisore, inserire innanzitutto la punta per

incisione. Per inserire correttamente la punta, allentare la vite di arresto sul supporto punta (figura 1). Inserire la punta per incisione nel relativo supporto e serrare la vite di arresto. È importante verificare che la punta sia saldamente fissata nel supporto dalla vite di arresto. Per togliere una punta usurata, allentare la vite di arresto ed estrarre la punta (figura 1). Le punte di ricambio possono essere acquistate presso i rivenditori Dremel.

5. La punta in dotazione con l'incisore è in carburo di

acciaio. Nella maggior parte dei casi si otterranno spesso ottime prestazioni su vetro, acciaio, ceramica e altri materiali duri. Tuttavia, in ambito commerciale e industriale dove l'utilizzo è continuo, si consiglia una punta diamantata. Non incidere su supporti elettronici come CD, DVD, ecc. L'incisione su questi materiali può provocare il danneggiamento del supporto.

4. La manopola di regolazione posta sul corpo dell'incisore

(lato) regola la lunghezza del percorso e quindi la profondità dell'incisione (figura 3). Non è possibile posizionare l'interruttore su “OFF". Una buona “regola empirica” è selezionare l'impostazione più bassa per produrre un segno di incisione sufficientemente profondo da soddisfare le vostre esigenze. Per impratichirsi nell'uso, utilizzare impostazioni differenti su materiali di scarto. N.B.: la posizione "più bassa" della manopola di regolazione corrisponde al numero “1” sul corpo utensile. Un utilizzo prolungato tende ad usurare l'indicatore di arresto positivo collegato alla manopola di controllo profondità che diventerà meno visibile. Questo sicuramente avverrà senza comportare il malfunzionamento dell'incisore.

ASSISTENZA E GARANZIA

Questo prodotto DREMEL è garantito come da disposizioni normative/nazionali; eventuali danni dovuti a normale usura, sovraccarico o utilizzo improprio non sono coperti da garanzia. CONTATTO DREMEL Per ulteriori informazioni sulla gamma di prodotti Dremel, supporto e numero verde, visitare il sito www.dremel.com Dremel Europe, P.O. Box 3267, 4800 DG Breda
