Terméktípus	Hidraulikus fék légtelenítő
Márka	MSW
Modell	BB-02
Kategória	Mechanikai szerszám
Méretek (Sz x Mé x Ma)	155 x 255 x 255 mm
Súly	1,5 kg
Bemenő energia	Sűrített levegő (levegőbevezetésen keresztül)
Utántöltő palack kapacitása	1 liter
Fő funkciók	Hidraulikus fékek légtelenítése, légbuborékok eltávolítása, fékfolyadék feltöltése
Tartozékok	Levegőáramlás fogantyú, rögzítő bilincs, szilikoncső (1 m), univerzális adapter, utántöltő palack, elszívó tartály
Karbantartás	Minden használat után tisztítsa meg, ellenőrizze a szivárgásokat és dugulásokat, öblítse le tiszta vízzel
Biztonság	A fékfolyadék gyúlékony és mérgező – viseljen kesztyűt és védőszemüveget, kerülje a bőrrel és szemmel való érintkezést, tartsa távol gyújtóforrásoktól
Tárolás	Száraz és tiszta helyen, szabályozott hőmérsékleten, ütésektől védve
Hibaelhárítás	Ha nem szív folyadékot: ellenőrizze az elzáró szelepet és a levegőfogantyút. Szivárgás: húzza meg a csatlakozásokat vagy cserélje ki az alkatrészeket.

Gyakran ismételt kérdések - BB-02 MSW

Hogyan használjam az MSW BB-02 fék légtelenítőt?

Töltse fel az utántöltő palackot fékfolyadékkal (max. 1 L), és rögzítse a főhenger tartályára. Csatlakoztassa a légtelenítő csövet a fékanyához, nyissa ki a sárgaréz elzáró szelepet, majd nyomja meg a levegőáramlás fogantyút a folyadék elszívásához. A megfelelő légtelenítési sorrendért olvassa el a jármű kézikönyvét.

Milyen biztonsági óvintézkedéseket tegyek?

Mindig viseljen védőszemüveget és kesztyűt. A fékfolyadék gyúlékony és mérgező: tartsa távol hőforrásoktól, bőrrel vagy szemmel való érintkezés esetén azonnal öblítse le, lenyelés esetén forduljon orvoshoz.

Hogyan tisztítsam a légtelenítőt használat után?

Minden használat után alaposan tisztítsa meg az elszívó tartályt és az utántöltő palackot egy ronggyal. Szükség esetén öblítse át a rendszert tiszta vízzel a fékfolyadék maradványok eltávolításához.

Mit tegyek, ha nem szív folyadékot?

Ellenőrizze, hogy a sárgaréz elzáró szelep nyitva van-e (függőleges helyzet), és hogy a levegőáramlás fogantyú be van-e nyomva és rögzítve a bilinccsel. Ha a probléma továbbra is fennáll, ellenőrizze a csatlakozásokat szivárgás vagy dugulás szempontjából.

Hogyan kezeljem a fékfolyadék szivárgást?

Húzza meg a meglazult csatlakozásokat, vagy cserélje ki a sérült tömlőket, csatlakozókat, adaptereket. A fékfolyadék károsítja a festéket, azonnal tisztítsa le a fröccsenéseket vízzel.

Milyen típusú fékfolyadékot használjak?

Használja a jármű gyártója által ajánlott fékfolyadékot (pl. DOT 3, DOT 4). Töltse fel az utántöltő palackot, ne lépje túl a maximális 1 liter kapacitást.

Hogyan tároljam a készüléket?

Tisztítás után tárolja a légtelenítőt száraz és tiszta helyen, szélsőséges hőmérsékletektől és ütésektől védve. Rendszeresen ellenőrizze az alkatrészeket sérülések szempontjából.

Mi az utántöltő palack maximális kapacitása?

Az utántöltő palack legfeljebb 1 liter fékfolyadékot tartalmazhat. Ne töltse túl a kiömlés elkerülése érdekében.

Hogyan légtelenítsem a fékeket a megfelelő sorrendben?

Olvassa el a jármű gyártójának kézikönyvét a légtelenítési sorrend meghatározásához (általában a főhengettől legtávolabbi kerékkel kezdve). A rossz sorrend levegőt hagyhat a rendszerben.

Mit tegyek, ha lenyelem a fékfolyadékot?

Azonnal forduljon orvoshoz. Ne hánytassa, kivéve ha az orvos másképp rendelkezik. Öblítse ki a száját tiszta vízzel, és vigye magával a folyadék edényét vagy címkéjét.

HASZNÁLATI ÚTMUTATÓ BB-02 MSW

Ezt a felhasználói kézikönyvet gépi fordítással fordították le. Minden erőfeszítést megtettünk a fordítás pontosságának biztosítása érdekében, de kérjük, vegye figyelembe, hogy az automatizált fordítások nem tökéletesek, és nem az emberi fordítók helyettesítésére szolgálnak. A felhasználói kézikönyv hivatalos változata angol nyelvű. A lefordított változat és az eredeti angol nyelvű változat közötti eltérések nem jogilag kötelező érvényűek. Ha bármilyen kérdése van a fordítás pontosságával kapcsolatban, kérjük, olvassa el az angol nyelvű változatot, amely a hivatalos hivatkozási alap. További nyelvi változatok kérésre a [e-mail] címen érhetők el.

Műszaki adatok

Paraméter leírása Paraméter értéke
Precíziós mérleg	Fék légtelenítő
Modell	MSW-BB-02
Méretek (szélesség x hosszúság x magasság) [mm]	155x255x255
Súly [kg]	1,5

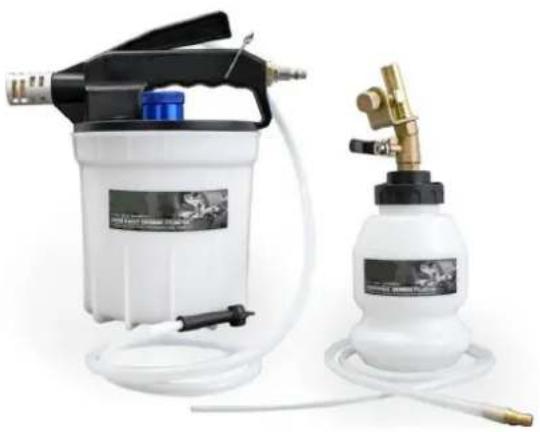

Termék áttekintés

A termék egy olyan eszköz, amelyet a hidraulikus fékrendszer fékvezetékeinek légbuborék-eltávolítására használnak. Elsődleges feladata a fékfolyadék megfelelő áramlásának biztosítása, a levegő eltávolítása, amely szivacsos vagy nem reagáló fékeket okozhat. Általában fékfolyadékcsere vagy karbantartás során használják, lehetővé téve a technikusok számára, hogy biztosítsák a fékrendszer teljes nyomás alatt tartását és levegőmentességét, biztosítva az optimális fékteljesítményt.

A felhasználó felel a termék nem rendeltetésszerű használatából eredő károkért.

Használat

FIGYELMEZTETÉS

• A fékfolyadék gyúlékony - Tartsa távol a gyújtóforrásoktól, különösen a forró felületektől, mint például a kipufogócsövek vagy a kipufogócsövek.
• A fékfolyadék károsítja a fényezést - A kiömlött folyadékot azonnal öblítse le tiszta vízzel, és szárítsa meg.
• Viseljen szemvédőt, és minimalizálja a fékfolyadékkal való bőrrel való érintkezést.

• Ha fékfolyadék kerül a szembe, azonnal öblítse ki tiszta vízzel, és forduljon orvoshoz.
- Lenyelés esetén azonnal forduljon orvoshoz.
- A hulladék fékfolyadékot felelősségteljesen és a helyi hatósági előírásoknak megfelelően ártalmatlanítsa.

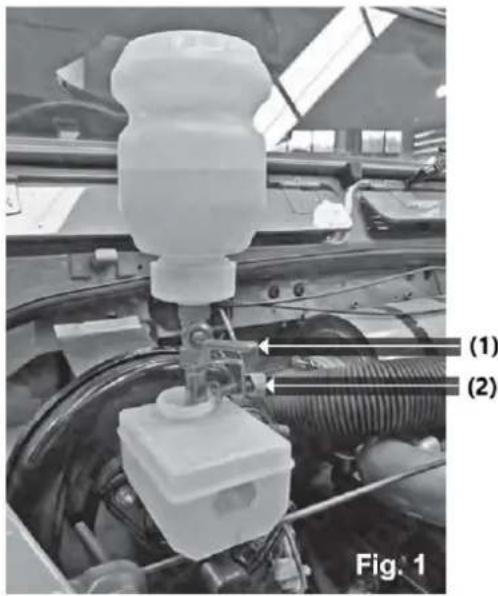

Automatikus utántöltő palack

1. ábra

2. Töltse a szükséges mennyiségű folyadékot az utántöltő palackba (maximum 1 liter).

3. Lásd az 1. ábrát: Győződjön meg arról, hogy a sárgaréz elzárószelep (1) vízszintes (zárt) helyzetben van.
4. Fordítsa meg az utántöltő palackot, majd szorítsa (2) a fék- vagy kuplungfőfékhenger tartályára.

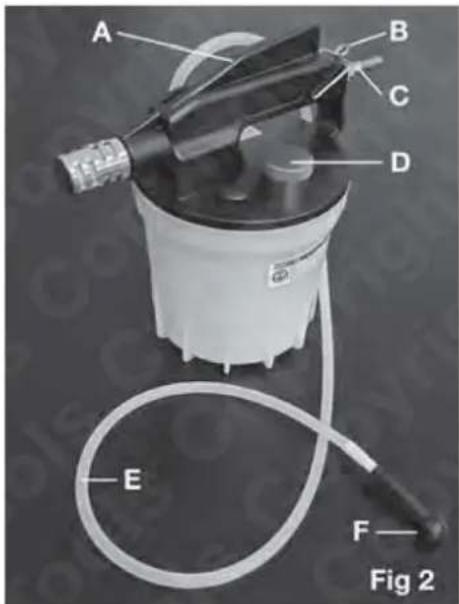

Alkatrészek

A- Levegőáramlás fogantyú (ON/OFF)

B- Air Flow fogantyú rögzítő bilincs

C- Levegő bemenet

D- Kivonó tartály dugó

E- 1 méter szilikon tömlő

F- Univerzális fékcsőadapter

Működési lépések

MEGJEGYZÉS A fékek légtelenítésének helyes módszerét és sorrendjét a gyártó dokumentációjában vagy a műhely kézikönyvében találja meg.

1. Győződjön meg arról, hogy a fékbimbók tiszták, és ellenőrizze, hogy nincsenek-e beragadva. (Lásd a 2. ábrát)
2. Csatlakoztassa a légtelenítő csövet és az adaptert (F) a fékcsőhöz.
3. Csatlakoztassa a légvezetéket a levegőbemenethez (C).
4. Nyissa ki az utántöltő palack sárgaréz elzárószelepét (1. ábra).
5. Nyissa ki a kivezető bimbót.
6. Nyomja le a légáramlási fogantyút (A), és szükség esetén rögzítse a bilinccsel (B).
7. A folyadéknak most már a légtelenítő elszívótartályba kell kerülnie.
8. Figyeljen gondosan az utántöltő palackban lévő folyadékszintre. Ha több fékfolyadékra van szükség a fékezés befejezéséhez, zárja el a sárgaréz elzárószelepet, mielőtt újratölti az utántöltő palackot.
9. Ha végzett, távolítsa el az elszívótartály dugóját (D), és ürítse ki a használt fékfolyadékot. A helyi hatósági irányelveknek megfelelően ártalmatlanítsa.
10. Gondosan tisztítsa meg mind az extrakciós tartályt, mind az utántöltő palackot, és tárolja őket tiszta, száraz helyen.

Tárolás

A megfelelő tárolás elengedhetetlen a féklégtelenítő hosszú élettartamának megőrzéséhez:

1. Tiszta és száraz tárolás: Tisztítás után tárolja a féklégtelenítőt száraz, tiszta helyen. A sérülések és a korrózió elkerülése érdekében ne hagyjon fékfolyadékmaradványokat az alkatrészekben.

2. Hőmérséklet-szabályozott környezetben tárolja: Tartsa a féklégtelenítőt szélsőséges hőmérséklettől távol. Olyan helyen tárolja, ahol a hőmérséklet nem haladja meg a termék ajánlott tárolási tartományát.

3. Védelem a fizikai károktól: A fizikai sérülések elkerülése érdekében tárolja a szerszámot biztonságos helyen. Szükség esetén használjon védőburkolatot, hogy megakadályozza az alkatrészek sérülését a tárolás során.

4. Rendszeresen ellenőrizze a sérüléseket: Minden használat előtt ellenőrizze a féklégtelení tót, hogy nincs-e rajta kopás, repedés vagy sérülés. A biztonságos működés érdekében haladéktalanul cserélje ki az elhasználódott alkatrészeket.

KARBANTARTÁS

Annak érdekében, hogy a féklégtelenítő optimális működési állapotban maradjon, kövesse az alábbi karbantartási irányelveket:

1. Rendszeresen tisztítsa a készüléket:

• Minden használat után alaposan tisztítsa meg a féklégtelenítőt, beleértve az extrakciós tartályt és az utántöltő palackot is. Törölje át egy ronggyal az összes alkatrészt, eltávolítva a fékfolyadék maradványait.
• Szükség esetén öblítse át a rendszert tiszta vízzel, hogy eltávolítsa a fékfolyadék maradványait.

2. Ellenőrizze a szivárgásokat:

- Ellenőrizze az összes tömlőt, csatlakozót és szelepet az esetleges szivárgások szempontjából. A folyadékveszteség elkerülése és a hatékony működés biztosítása érdekében azonnal húzza meg a meglazult csatlakozásokat, és cserélje ki a sérült alkatrészeket.

3. Ellenőrizze a légáramlási rendszert:

- Győződjön meg arról, hogy a légbevezető nyílás (C) és a légáramlási fogantyú (A) megfelelően működik. Ellenőrizze a rendszert légnyomással, hogy az áramlás megfelelő legyen.

4. Ellenőrizze a dugulásokat:

- Rendszeresen ellenőrizze, hogy a folyadéktömlő és az összes adapter nem tartalmaz-e olyan eltömődést, amely befolyásolhatja a folyadék áramlását működés közben.

Hibaelhárítás

Ha a féklégtelenítő használata közben bármilyen probléma merül fel, olvassa el a következő hibaelhárítási lépéseket:

1. Nem kerül folyadék az elszívótartályba:

• Lehetséges ok: A sárgaréz elzárószelep (1) zárva lehet.

Megoldás: Győződjön meg róla, hogy az elzárószelep a megfelelő helyzetben van (vízszintes helyzetben, ha zárva van). Nyissa ki a szelepet, és próbálja meg újra.

• Lehetséges ok: A légáramlási fogantyú (A) nem megfelelően van bekapcsolva.

Megoldás: Nyomja le a légáramlási fogantyút, és győződjön meg róla, hogy a bilincs (B) rögzíti.

2. Fékfolyadék szivárgás:

• Lehetséges ok: Laza vagy sérült csatlakozások.

Megoldás: Ellenőrizze az összes tömlő, csatlakozó és adapter megfelelő tömítettségét. Húzza meg a csatlakozásokat, vagy cserélje ki a sérült alkatrészeket.

3. Levegő a fékvezetékekben a légtelenítés után:

• Lehetséges ok: Nem teljes folyadékkivonás vagy nem megfelelő vérzési sorrend.

Megoldás: Ellenőrizze kétszer a gyártó kézikönyvében leírtak szerint a véreztetés sorrendjét.

Győződjön meg arról, hogy a folyadékszint az utántöltő palackban megfelelő a folyamat során, és hogy a leeresztő bimbó teljesen nyitva van.

4. Túlzott folyadékkiömlés:

• Lehetséges ok: Az utántöltő palack túltöltése.

Megoldás: Ügyeljen arra, hogy ne lépje túl az utántöltő palack 1 literes maximális töltési kapacitását.
