NAUDOJIMO INSTRUKCIJA BB-02 MSW

Šis vartotojo vadovas buvo išverstas naudojant mašininį vertimą. Déjome visas pastangas, kad vertimas būtų tikslus, tačiau atminkite, kad automatiniai vertimai nėra tobuli ir nėra skirti pakeisti žmonių vertėjus. Oficiali vartotojo vadovo versija yra anglų kalba. Bet kokie skirtumai tarp išverstos versijos ir originalo anglų kalba nėra teisiškai įpareigojantys. Jei turite klausimų dėl vertimo tikslumo, žr. versiją anglų kalba, kuri yra oficiali nuoroda. Daugiau kalbų versijų galite gauti pateikę užklausą [e-mail].

Techniniai duomenys

Parametru aprašymas Parametru reikšmė
Produkto pavadinimas	Stabdžių nutekėjimas
Modelis	MSW-BB-02
Matmenys (plotis x ilgis x aukštis) [mm]	155x255x255
Svoris [kg]	1,5

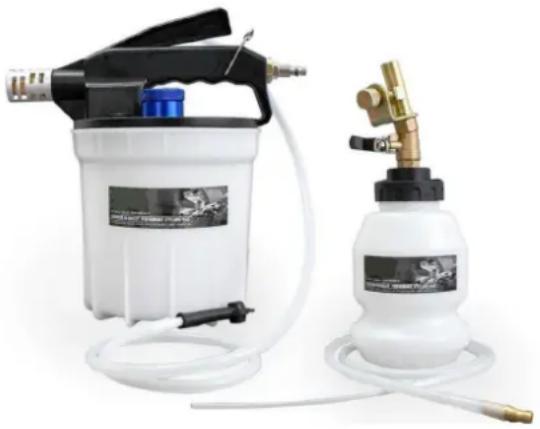

Produkto apžvalga

Produktas yra įrankis, naudojamas oro burbuliukams pašalinti iš stabdžių linijų hidraulinėje stabdžių sistemoje. Pagrindinė jo funkcija yra užtikrinti tinkamą stabdžių skysčio srautą, pašalinant orą, dėl kurio stabdžiai gali nereaguoti. Paprastai jis naudojamas keičiant stabdžių skystį arba atliekant techninę priežiūrą, todėl technikai gali užtikrinti, kad stabdžių sistemoje būtų pilnas slėgis ir nebūtų oro, taip užtikrinant optimalų stabdymo efektyvumą.

Naudotojas atsako už bet kokią żalą, atsiradusią dėl gaminio naudojimo ne pagal paskirtį.

Naudojimas

ISPĖJIMAS

• Stabdžių skystis yra degus – Laikykite atokiai nuo uždegimo šaltinių, ypač karštų paviršių, pvz., išmetimo vamzdžių ar kolektorių.
• Stabdžių skystis pažeidžia dažų dangą – Nedelsiant nuplaukite išsiliejusius produktus švariu vandeniu ir nusausinkite.

• Dėvėkite akių apsaugą ir sumažinkite stabdžių skysčio sąlytį su oda.

• Jei stabdžių skysčio pateko į akis, nedelsiant praskalaukite švariu vandeniu ir kreipkitės medicininės pagalbos.
  • Prarijus nedelsiant kreiptis j gydytoją.

• Išmeskite panaudotą stabdžių skystį atsakingai ir laikydamiesi vietos valdžios taisyklių.

Automatinis papildymo butelis

1. l pildymo buteliuką jpilkite reikiamą skysčio kiekį (ne daugiau kaip 1 litras).

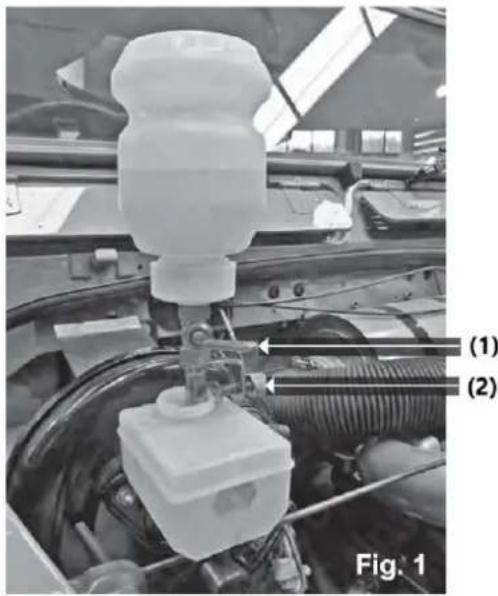

2. Žr. 1 pav.: Isitikinkite, kad žalvarinis uždarymo vožtuvas (1) yra horizontalioje (uždarytoje) padětyje.
3. Apverskite papildymo buteliuką, tada priveržkite (2) prie stabdžių arba sankabos pagrindinio cilindro rezervuaro.

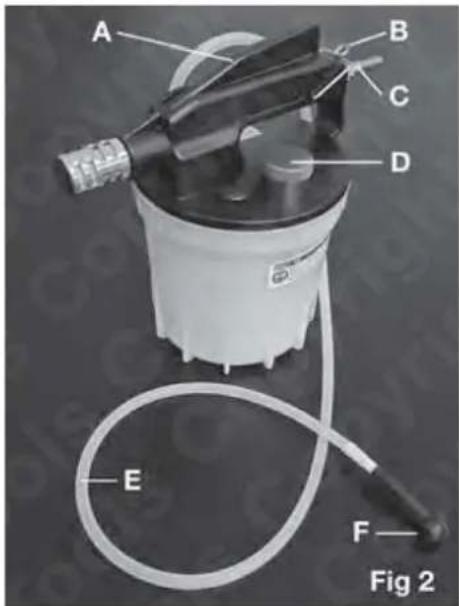

Komponentai

D- Ištraukiamas bako kamštis

E- 1 metro silikoninė žarna

F- Universalus stabdžių nipelio adapteris

Velkimo žingsniai

PASTABA Norėdami nustatyti teisingą stabdžių oro išleidimo būdą ir seką, žr. gamintojo dokumentus arba dirbtuvių vadovą.

1. Isitikinkite, kad stabdžių antgaliai yra švarūs, ir patikrinkite, ar jie neužstrigę. (Žr. 2 pav.)

2. Prijunkite oro išleidimo vamzdj ir adapterj (F) prie stabdžių antgalio, kurį norite išleisti.

3. Prijunkite oro liniją prie oro jleidimo angos (C).

4. Atidarykite papildymo buteliuko žalvarinį uždaromąjį vožtuvą (1 pav.).

5. Atidarykite kraujavimo spenelj.

6. Nuspauskite oro srauto rankenėlę (A) ir, jei reikia, pritvirtinkite spaustuku (B).

7. Dabar skystis turi būti jtrauktas i oro ištraukimo baką.

8. Atkreipkite dėmesį į skysčio lygį užpildymo butelyje. Jei reikia daugiau stabdžių skysčio, kad užbaigtumėte stabdžių išleidimo operaciją, prieš pildydami bakelį uždarykite žalvarinį uždaromąjį vožtuvą.

9. Baigę nuimkite ištraukimo bako kamštį (D) ir ištuštinkite panaudotą stabdžių skystį. Išmeskite jį pagal vietos valdžios nurodymus.

10. Atsargiai išvalykite ištraukimo baką ir užpildymo butelj ir laikykite juos švarioje, sausoje vietoje.

Sandèliavimas

Tinkamas laikymas yra būtinas norint išlaikyti stabdžių oro išleidimo angos ilgaamžiškumą:

1. Švarus ir sausas laikymas: po valymo laikykite stabdžių oro iš leidikli sąsoje, š varioje vietoje. Stenkitė s nepalikti stabdžių skysčio likučių komponentų viduje, kad iš vengtumėte žalos ar korozijos.

2. Laikykite aplinkoje, kurioje temperatūra kontroliuojama: stabdžių ventiliatorių laikykite toliau nuo ekstremalių temperatūrų. Laikykite jį tokioje vietoje, kur temperatūra neviršija rekomenduojamo produkto laikymo diapazono.

3. Apsaugokite nuo fizinės žalos: laikykite įrankį saugioje vietoje, kad iš vengtumėte fizinės žalos. Jei reikia, naudokite apsauginius dangčius, kad nesugadintumėte komponentų sandėliavimo metu.

4. Reguliariai tikrinkite, ar nepažeistas: prieš kiekvieną naudojimą patikrinkite, ar stabdžių ventiliatorius nėra nusidėvėjęs, įtrūkęs ar pažeistas. Nedelsdami pakeiskite susidėvėjusias dalis, kad užtikrintumėte saugų veikimą.

Priežiūra

Norėdami užtikrinti, kad stabdžių ventiliatorius išliktų optimalios būklės, laikykitės šių priežiūros nurodymų:

1. Reguliariai valykite jrenginj:

• Po kiekvieno naudojimo kruopščiai išvalykite stabdžių išleidimo angą, įskaitant ištraukimo baką ir papildymo buteliuką. Šluoste nuvalykite visus komponentus ir pašalinkite stabdžių skysčio likučius.
• Jei reikia, išplaukite sistemą švariu vandeniu, kad pašalintumėte stabdžių skysčio likučius.

2. Patikrinkite, ar néra nuotékio:

- Patikrinkite visas žarnas, jungtis ir vožtuvus, ar nėra galimo nuotėkio. Priveržkite visas laisvas jungtis ir nedelsdami pakeiskite pažeistas dalis, kad išvengtumėte skysčių praradimo ir užtikrintumėte efektyvų veikimą.

3. Patikrinkite oro srauto sistemą:

- Įsitikinkite, kad oro įleidimo anga (C) ir oro srauto rankena (A) veikia tinkamai. Patikrinkite sistemą oro slėgiu, kad įsitikintumėte, jog srautas yra teisingas.

4. Patikrinkite, ar nėra užsikimšimų:

- Periodiškai tikrinkite, ar skysčio žarnoje ir visuose adapteriuose nėra užsikimšimų, kurie gali turėti įtakos skysčio tekėjimui darbo metu.

Trikčių šalinimas

Jei naudojant stabdžių ventiliatorių kyla problemų, žr. šiuos trikčių šalinimo veiksmus:

1. I ištraukimo baką nepatenka skysčio:

• Galima priežastis: žalvarinis uždarymo vožtuvas (1) gali būti uždarytas.
Sprendimas: įsitikinkite, kad uždarymo vožtuvas yra tinkamoje padėtyje (horizontalus, jei uždarytas). Atidarykite vožtuvą ir bandykite dar kartą.
• Galima priežastis: oro srauto rankena (A) tinkamai neužfiksuota.
Sprendimas: nuspauskite oro srauto rankenėlę ir įsitikinkite, kad ji pritvirtinta spaustuku (B).

2. Stabdžių skysčio nutekėjimas:

• Galima priežastis: laisvos arba pažeistos jungtys.

Sprendimas: patikrinkite, ar visos žarnos, jungtys ir adapteriai yra tinkamai sandarūs. Priveržkite jungtis arba pakeiskite pažeistas dalis.

3. Oras stabdžių linijose po nuleidimo:

• Galima priežastis: neužbaigtas skysčio ištraukimas arba netinkama kraujavimo seka.

Sprendimas: dar kartą patikrinkite kraujavimo seką, kaip nurodyta gamintojo vadove. Jsitikinkite, kad skysčio lygis užpildymo buteliuke yra pakankamas proceso metu ir ar oro išleidimo antgalis yra visiškai atidarytas.

4. Per didelis skysčio išsiliejimas:

• Galima priežastis: perpildytas buteliukas.

Sprendimas: neviršykite didžiausios 1 litro užpildymo butelio talpos.
