NÁVOD NA OBSLUHU BB-02 MSW

Táto používatelšká príručka bola preložená pomocou strojového prekladu. Vyvinuli sme maximálne úsilie, aby bol preklad presný, ale upozorňujeme, že automatické preklady nie sú dokonalé a nie sú určené na to, aby nahradili ľudských prekladatel'ov. Oficiálna verzia používatel'skej príručky je v angličtine. Akékoľvek rozdiely medzi preloženou verziou a originálnou angličtinou nie sú právne záväzné. Ak máte akékoľvek otázky týkajúce sa presnosti prekladu, pozrite si anglickú verziu, ktorá je oficiálnou referenciou. Ďalšie jazykové verzie sú k dispozícii na vyžiadanie na adrese [e-mail].

Technické údaje

Popis parametra	Hodnota parametra
Názov produktu	Odvzdušňovač brízd
Model	MSW-BB-02
Rozmery (šírka x dĺžka x výška) [mm]	155x255x255
Hmotnosť [kg]	1,5

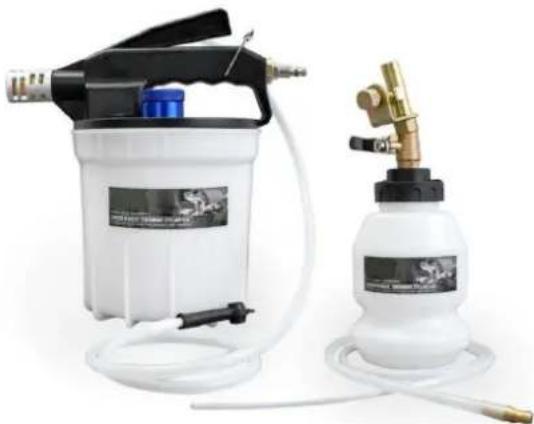

Prehl'ad produktu

Produkt je nástroj používaný na odstránenie vzduchových bublín z brzdových potrubí v hydraulickom brzdovom systéme. Jeho primárnou funkciou je zabezpečit' správny prietok brzdovej kvapaliny, čím sa eliminuje vzduch, ktorý môže spôsobit' špongiovité alebo nereagujúce brzdy. Zvyčajne sa používa pri výmene alebo údržbe brzdovej kvapaliny, čo technikom umožňuje zabezpečit', aby bol brzdový systém plne natlakovaný a bez vzduchu, čím sa zabezpeči optimálny brzdný výkon.

Používatel' je zodpovedný za akékoľvek škody, ktoré vzniknú v dôsledku nesprávneho použitia produktu.

Použitie

POZOR

• Brzdová kvapalina je horľavá – Uchovávajte mimo dosahu zdrojov vznietenia, najmä horúcich povrchov, ako sú výfukové potrubia alebo potrubia.
• Brzdová kvapalina poškodzuje lak – Rozliatu kvapalinu ihneď opláchnite čistou vodou a osušte.

• Noste ochranu očí a minimalizujte kontakt pokožky s brzdovou kvapalinou.

• Ak sa brzdová kvapalina dostane do očí, okamžite ich vypláchnite čistou vodou a vyhladajte lekársku pomoc.
  • Pri požití okamžite vyhl'adajte lekársku pomoc.

• Nepoužitú brzdovú kvapalinu zlikvidujte zodpovedne av súlade s predpismi miestnych úradov.

1. Naplňte potrebné množstvo tekutiny do plniacej fláše (maximálne 1 liter).
2. Pozrite si obrázok 1: Uistite sa, že mosadzný uzatvárací ventil (1) je v horizontálnej (zatvorenej) polohe.
3. Prevrátte plniacu f'lašu a potom upevnite (2) na nádržku hlavného valca brzdy alebo spojky.

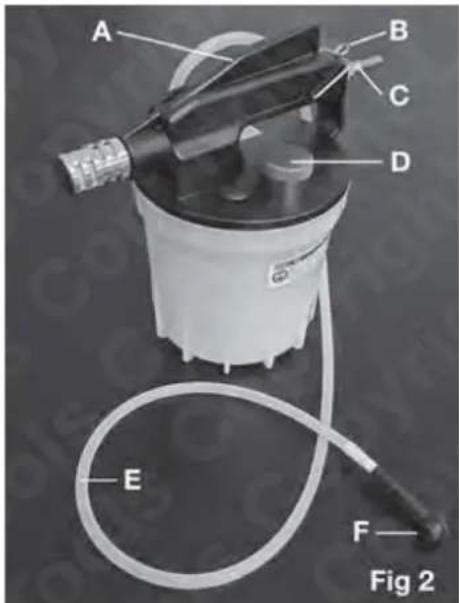

Komponenty

A- Rukovät' prúdenia vzduchu (ON/OFF)

B- Upevňovacia svorka rukoväte prietoku vzduchu

C- Prívod vzduchu

POZNÁMKA Pozrite si dokumentáciu výrobcu alebo dielenskú príručku, kde nájdete správnu metódu a postupnosť odvzdušňovania bízd.

1. Uistite sa, že sú brzdové koncovky čisté a či nie sú zadreté. (Pozri obrázok 2)
2. Pripojte odvzdušnovaciu hadicu a adaptér (F) k brzdovej vsuvke, ktorú chcete odvzdušnit.
3. Pripojte vzduchové vedenie k prívodu vzduchu (C).
4. Otvorte mosadzný uzatvárací ventil na plniacej fl'aši (obrázok 1).
5. Otvorte odvzdušnovaciu vsuvku.
6. Stlačte dole rukovat' prúdenia vzduchu (A) av prípade potreby ju zaistite pomocou svorky (B).
7. Tekutina by sa teraz mala nasať do nádrže na extrakciu odvzdušňovača.
8. Dávajte pozor na hladinu kvapaliny v doplňovacej fľaši. Ak je na dokončenie operácie odvzdušnenia brzdy potrebné viac brzdovej kvapaliny, pred doplnením plniacej fľaštičky zatvorte mosadzný uzatvárací ventil.
9. Po dokončení odstráňte uzáver extrakčnej nádrže (D) a vyprázdnite použitú brzdovú kvapalinu. Zlikvidujte ho v súlade s pokynmi miestnych úradov.
10. Opatrne vyčistite extrakčnú nádrž aj doplňovaciu fľašu a uložte ich na čisté a suché miesto.

Skladovanie

1. Čisté a suché skladovanie: Po vyčistení uložte odvzdušňovač bízd na suchom a čistom mieste. Zabráň te ponechaniu zvyškov brzdovej kvapaliny vo vnútri komponentov, aby ste prediš li poš kodeniu alebo korózii.

2. Skladujte v prostredí s kontrolovanou teplotou: Udržujte odvzdušňovač bízd mimo dosahu extré mnych teplôt. Skladujte ho na mieste, kde teploty neprekračujú odporúčaný rozsah skladovania produktu.

3. Chráňte pred fyzickým poškodením: Náradie skladujte na bezpečnom mieste, aby ste predišli fyzické mu poškodeniu. V prí pade potreby použite ochranné kryty, aby ste zabránili poškodeniu komponentov počas skladovania.

4. Pravidelne kontrolujte poškodenie: Pred každým použití m skontrolujte, či odvzdušňovač bízd nevykazuje známky opotrebovania, prasklín alebo poškodenia. Opotrebované diely okamžite vymeň te, aby ste zaistili bezpečnú prevádzku.

Údržba

Aby ste zabezpečili, že odvzdušňovač bízd zostane v optimálnom prevádzkovom stave, dodržujte tieto pokyny na údržbu:

• Po každom použití dôkladne vyčistite odvzdušňovač brzd vrátane odsávacej nádržky a doplňovacej fláše. Pomocou handričky utrite všetky komponenty a odstráňte zvyšky brzdovej kvapaliny.
  • V prípade potreby vypláchnite systém čistou vodou, aby ste odstránili zvyšky brzdovej kvapaliny.

2. Skontrolujte netesnosti:

- Skontrolujte všetky hadice, konektory a ventily, či netesnia. Utiahnite všetky uvoľnené spoje a ihneď vymeňte poškodené komponenty, aby ste predišli strate tekutín a zabezpečili efektívnu prevádzku.

- Uistite sa, že prívod vzduchu (C) a rukováť prúdenia vzduchu (A) fungujú správne. Otestujte systém tlakom vzduchu, aby ste sa uistili, že prietok je správny.

- Pravidelne kontrolujte, či kvapalinová hadica a všetky adaptéry nie sú upchaté, čo by mohlo ovplyvnit prietok kvapaliny počas prevádzky.

Riešenie problémov

Ak sa pri používaní odvzdušňovača bízd vyskytnú nejaké problémy, postupujte podľa nasledujúcich krokov na riešenie problémov:

1. Do odsávacej nádrže sa nenasáva žiadna kvapalina:

• Možná príčina: Mosadzný uzatvárací ventil (1) môže byť zatvorený.

Riešenie: Uistite sa, že uzatvárací ventil je v správnej polohe (horizontálne pre zatvorené).

Otvorte ventil a skúste to znova.

• Možná príčina: Rukovat' prúdenia vzduchu (A) nie je správne zasunutá.

Riešenie: Stlačte dole rukovat' prúdenia vzduchu a uistite sa, že je zaistená svorkou (B).

2. Únik brzdovej kvapaliny:

• Možná príčina: Uvoľnené alebo poškodené spoje.

Riešenie: Skontrolujte správne utesnenie všetkých hadíc, konektorov a adaptérov. Dotiahnite spoje alebo vymeňte poškodené diely.

- Možná príčina: Neúplná extrakcia tekutiny alebo nesprávna postupnosť krvácania.

Riešenie: Dvakrát skontrolujte postupnosť krvácania podľa návodu výrobcu. Uistite sa, že hladina tekutiny v doplňovacej fl’aši je počas procesu primeraná a že odvzdušňovacia koncovka je úplne otvorená.

4. Nadmerné rozliatie tekutín:

• Možná príčina: Preplnenie plniacej fl'aše.

Riešenie: Dbajte na to, aby ste neprekročili 1-litrový maximálny plniaci objem pre doplňovaciu fľašu.
