BRUGSANVISNING BB-02 MSW

Denne brugervejledning er blevet oversat ved hjælp af maskinoversættelse. Vi har gjort alt for at sikre, at oversættelsen er nøjagtig, men vær opmærksom på, at automatiserede oversættelser ikke er perfekte og ikke er beregnet til at erstatte menneskelige oversættere. Den officielle version af brugervejledningen er på engelsk. Eventuelle forskelle mellem den oversatte version og den oprindelige engelske er ikke juridisk bindende. Hvis du har spørgsmål om nøjagtigheden af oversættelsen, bedes du henvise til den engelske version, som er den officielle reference. Flere sprogversioner er tilgængelige efter anmodning via [e-mail].

Tekniske data

Parameterbeskrivelse	Parameterværdi
Produktnavn	Udluftning af bremser
Model	MSW-BB-02
Mål (bredde x længde x højde) [mm]	155x255x255
Vægt [kg]	1,5

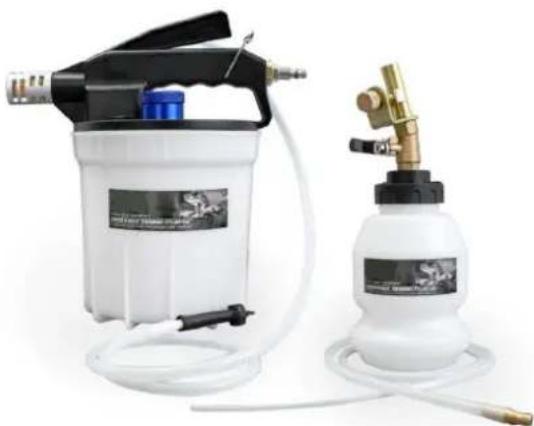

Produktoversigt

Produktet er et værktøj, der bruges til at fjerne luftbobler fra bremseledningerne i et hydraulisk bremsesystem. Dens primære funktion er at sikre korrekt flow af bremsevæske og fjerne luft, der kan forårsage svampede eller ikke-reagerende bremser. Den bruges typisk i forbindelse med skift af bremsevæske eller vedligeholdelse, så teknikerne kan sikre, at bremsesystemet har fuldt tryk og er fri for luft, hvilket sikrer optimal bremseevne.

Brugeren er ansvarlig for eventuelle skader som følge af utilsigtet brug af produktet.

Anvendelse

ADVARSEL

• Bremsevæske er brandfarlig - Hold den væk fra antændelseskilder, især varme overflader som udstødningsrør eller manifolder.
• Bremsevæske beskadiger lakken - Skyl straks spildt væske med rent vand, og tør det af.
• Brug øjenbeskyttelse, og minimer hudkontakt med bremsevæske.

• Hvis bremsevæske kommer i øjnene, skal man straks skylle med rent vand og søge læge.

• Søg straks læge ved indtagelse.

• Bortskaf spildt bremsevæske på en ansvarlig måde og i overensstemmelse med de lokale myndigheders bestemmelser.

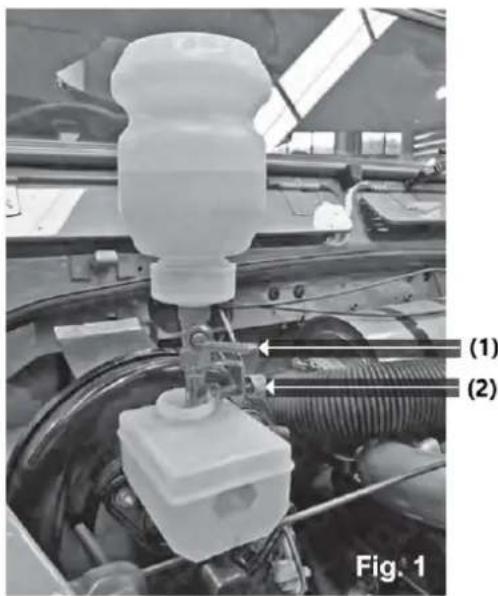

Automatisk genopfyldningsflaske

1. Fyld den nødvendige mængde væske i genopfyldningsflasken (maks. 1 liter).
2. Se figur 1: Sørg for, at messingafspærringsventilen (1) er i vandret (lukket) position.
3. Vend genopfyldningsflasken om, og sæt derefter klemmen (2) på bremse- eller koblingshovedcylinderens reservoir.

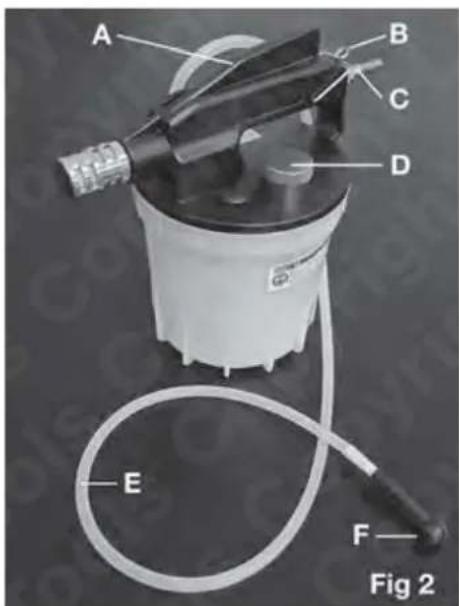

Komponenter

A- Håndtag til luftgennemstrømning (ON/OFF)

B- Luftgennemstrømningshåndtag Sikringsklemme

C- Luftindtag

D- Stopper til udsugningstank

E- 1 meter silikoneslange

F- Universal adapter til bremsenippel

Betjeningstrin

BEMÆRK Se producentens dokumentation eller værkstedshåndbog for at finde den korrekte metode og rækkefølge for udluftning af bremserne.

1. Sørg for, at bremseniplerne er rene, og kontroller, at de ikke sidder fast. (Se figur 2)

2. Tilslut udluftningsrøret og adapteren (F) til den bremsenippel, der skal udluftes.

3. Tilslut luftledningen til luftindtaget (C).

4. Åbn messingafspærringsventilen på genopfyldningsflasken (figur 1).

5. Åbn udluftningsnipplen.

6. Tryk luftstrømshåndtaget (A) ned, og fastgør det om nødvendigt med klemmen (B).

7. Der skal nu trækkes væske ind i udluftningstanken.

8. Vær meget opmærksom på væskeniveauet i genopfyldningsflasken. Hvis der er brug for mere bremsevæske for at fuldføre udluftningen af bremserne, skal du lukke messingafspærringsventilen, før du fylder flasken op igen.

9. Når du er færdig, skal du fjerne proppen til udsugningsbeholderen (D) og tømme den brugte bremsevæske. Bortskaf det i henhold til de lokale myndigheders retningslinjer.

10. Rengør omhyggeligt både ekstraktionsbeholderen og genopfyldningsflasken, og opbevar dem på et rent og tørt sted.

Opbevaring

Korrekt opbevaring er afgørende for at bevare bremseudlufterens levetid:

1. Ren og tør opbevaring: Efter rengøring skal bremseudlufteren opbevares på et tørt og rent sted. Undgå at efterlade rester af bremsevæske i komponenterne for at forhindre skader eller korrosion.

2. Opbevares i et temperaturkontrolleret miljø: Hold bremseudlufteren væk fra ekstreme temperaturer. Opbevar den et sted, hvor temperaturen ikke overstiger produktets anbefalede opbevaringsområde.

3. Beskyt mod fysisk skade: Opbevar værktøjet på et sikkert sted for at undgå fysiske skader. Brug om nødvendigt beskyttelsesdæksler for at undgå skader på komponenterne under opbevaring.

4. Tjek jævnligt for skader: Undersøg bremseudlufteren for tegn på slitage, revner eller skader før hver brug. Udskift straks slidte dele for at garantere sikker drift.

VEDLIGEHOLDELSE

1. Rengør enheden regelmæssigt:

• Rengør bremseudlufteren grundigt efter hver brug, inklusive udsugningsbeholderen og genopfyldningsflasken. Brug en klud til at tørre alle komponenter af, og fjern eventuelle rester af bremsevæske.
• Skyl systemet med rent vand, hvis det er nødvendigt, for at fjerne eventuelle rester af bremsevæske.

2. Tjek for lækager:

- Undersøg alle slanger, tilslutninger og ventiler for potentielle lækager. Stram alle løse forbindelser, og udskift straks beskadigede komponenter for at undgå væsketab og sikre effektiv drift.

3. Inspicér luftstrømssystemet:

- Sørg for, at luftindtaget (C) og luftstrømshåndtaget (A) fungerer korrekt. Test systemet med lufttryk for at bekræfte, at flowet er korrekt.

4. Tjek for blokeringer:

- Kontrollér jævnligt, at væskeslangen og alle adaptere er fri for blokeringer, der kan påvirke væskeflowet under drift.

Problemløsning

Hvis du støder på problemer, mens du bruger bremseudlufteren, kan du se følgende fejlfindingstrin:

1. Der trækkes ingen væske ind i udsugningstanken:

• Mulig årsag: Afspærringsventilen af messing (1) kan være lukket.
  Løsning: Sørg for, at afspærringsventilen er i den rigtige position (vandret for lukket). Åbn ventilen, og prøv igen.
• Mulig årsag: Luftstrømshåndtaget (A) er ikke sat ordentligt på plads.
  Løsning: Tryk luftstrømshåndtaget ned, og sørg for, at det er fastgjort med klemmen (B).

2. Bremsevæske lækker:

- Mulig årsag: Løse eller beskadigede forbindelser.

Løsning: Tjek alle slanger, stik og adaptere for korrekt tætning. Stram forbindelserne, eller udskift beskadigede dele.

3. Luft i bremseledningerne efter udluftning:

- Mulig årsag: Ufuldstændig væskeudtrækning eller forkert udluftningssekvens.

Løsning: Dobbelttjek udluftningssekvensen i henhold til producentens manual. Sørg for, at væskeniveauet i genopfyldningsflasken er tilstrækkeligt under processen, og at udluftningsnipplen er helt åben.

4. Overdreven spild af væske:

- Mulig årsag: Overfyldning af genopfyldningsflasken.

Løsning: Sørg for ikke at overskride den maksimale påfyldningskapacitet på 1 liter for genopfyldningsflasken.
