NÁVOD K OBSLUZE BB-02 MSW

Tato uživatelská příručka byla přeložena pomocí strojového překladu. Udělali jsme vše pro to, aby byl překlad přesný, ale mějte na paměti, že automatické překlady nejsou dokonalé a nemají nahradit lidské překladatele. Oficiální verze uživatelské příručky je v angličtině. Jakékoli rozdíly mezi přeloženou verzí a původní angličtinou nejsou právně závazné. Máte-li jakékoli dotazy ohledně přesnosti překladu, podívejte se prosím na anglickou verzi, která je oficiálním odkazem. Další jazykové verze jsou k dispozici na vyžádání na adrese [e-mail].

Technické údaje

Popis parametru	Hodnota parametru
Název výrobku	Odvzdušňovač brzd
Model	MSW-BB-02
Rozměry (šířka x délka x výška) [mm]	155x255x255
Hmotnost [kg]	1,5

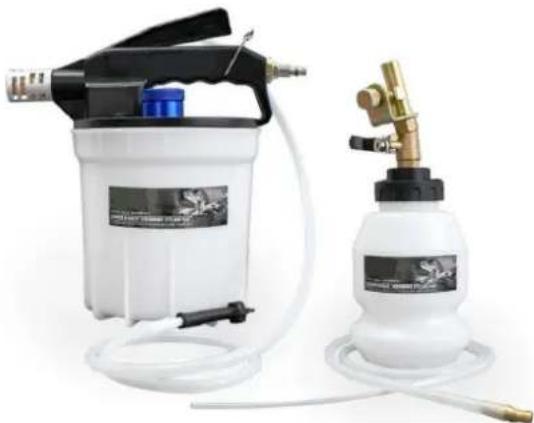

Přehled produktu

Produkt je nástroj používaný k odstranění vzduchových bublin z brzdového potrubí v hydraulickém brzdovém systému. Jeho primární funkcí je zajistit správný průtok brzdové kapaliny, čímž se eliminuje vzduch, který může způsobit houbovité nebo nereagující brzdy. Obvykle se používá při výměně brzdové kapaliny nebo údržbě, což technikům umožňuje zajistit, aby byl brzdový systém plně natlakován a bez vzduchu, což zajišťuje optimální brzdný výkon.

Uživatel je odpovědný za jakékoli škody způsobené neúmyslným použitím produktu.

Použí vání

VAROVÁNÍ

• Brzdová kapalina je hořlavá – Uchovávejte mimo dosah zdrojů vznícení, zejména horkých povrchů, jako jsou výfukové potrubí nebo potrubí.
• Brzdová kapalina poškozuje lak – Případné rozlité tekutiny okamžitě opláchněte čistou vodou a osušte.

• Používejte ochranu očí a minimalizujte kontakt pokožky s brzdovou kapalinou.

• Pokud se brzdová kapalina dostane do očí, okamžitě je vypláchněte čistou vodou a vyhledejte lékařskou pomoc.

• Při požití okamžitě vyhledejte lékařskou pomoc.
• Odpadní brzdovou kapalinu zlikvidujte zodpovědně a v souladu s místními předpisy.

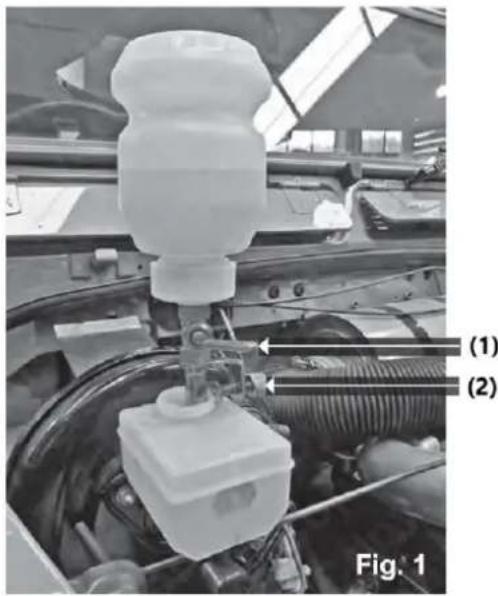

Automatická doplňovací láhev

1. Naplňte požadované množství tekutiny do doplňovací láhve (maximálně 1 litr).
2. Viz obrázek 1: Ujistěte se, že mosazný uzavírací ventil (1) je ve vodorovné (zavřené) poloze.
3. Otočte doplňovací láhev a poté upněte (2) na nádržku hlavního brzdového nebo spojkového válce.

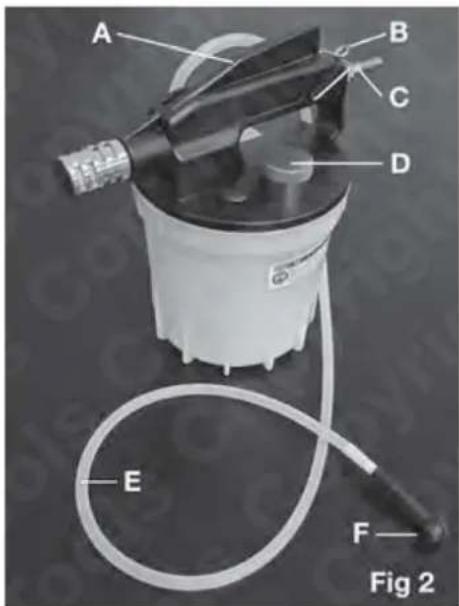

Komponenty

A- Rukojeť průtoku vzduchu (ON/OFF)

B- Upevňovací svorka rukojeti průtoku vzduchu

C- Přívod vzduchu

D- Vytahovací uzávěr nádrže

E- 1 metr silikonová hadice

F- Univerzální adaptér na brzdové vsuvky

Operační kroky

POZNÁMKA Správný způsob a pořadí odvzdušňování brzd najdete v dokumentaci výrobce nebo v dílenské příručce.

1. Ujistěte se, že jsou brzdové hlavice čisté a zda nejsou zadřené. (Viz obrázek 2)

2. Připojte odvzdušňovací trubku a adaptér (F) k odvzdušňovacímu čepu brzdy.

3. Připojte vzduchové potrubí ke vstupu vzduchu (C).

4. Otevřete mosazný uzavírací ventil na doplňovací láhvi (obrázek 1).

5. Otevřete odvzdušňovací vsuvku.

6. Stiskněte dolů rukojeť proudění vzduchu (A) a v případě potřeby ji zajistěte pomocí svorky (B).

7. Tekutina by nyní měla být nasávána do odvzdušňovací extrakční nádrže.

8. Věnujte zvýšenou pozornost hladině kapaliny v láhvi. Pokud je k dokončení operace odvzdušnění brzd potřeba více brzdové kapaliny, zavřete mosazný uzavírací ventil před doplněním láhve.

9. Po dokončení odstraňte zátku extrakční nádrže (D) a vyprázdněte použitou brzdovou kapalinu. Zlikvidujte jej v souladu s pokyny místních úřadů.

10. Pečlivě vyčistěte extrakční nádrž i doplňovací láhev a uložte je na čistém a suchém místě.

Skladování

Správné skladování je nezbytné pro udržení dlouhé životnosti odvzdušňovače brzd:

1. Čisté a suché skladování: Po vyčištění uložte odvzdušňovač brzd na suchém a čistém místě. Vyvarujte se ponechání zbytků brzdové kapaliny uvnitř součástí, aby nedoš lo k poš kození nebo korozi.

2. Skladujte v prostředí s kontrolovanou teplotou: Udržujte odvzdušňovač brzd mimo dosah extrémních teplot. Skladujte jej na místě, kde teploty nepřekračují doporučený rozsah skladování produktu.

3. Chraňte před fyzickým poškozením: Uložte nástroj na bezpečném místě, aby nedošlo k fyzickému po škození. V pří padě potřeby použijte ochranné kryty, abyste zabránili poškození součástí během skladování.

4. Pravidelně kontrolujte poškození: Před každým použití m zkontrolujte, zda odvzdušňovač brzd nevykazuje známky opotřebení, praskliny nebo poškození. Opotřebované dí ly okamžitě vyměňte, abyste zajistili bezpečný provoz.

ÚDRŽBA

Abyste zajistili, že odvzdušňovač brzd zůstane v optimálním provozním stavu, dodržujte tyto pokyny pro údržbu:

1. Jednotku pravidelně čistěte:

• Po každém použití důkladně vyčistěte odvzdušňovač brzd včetně odsávací nádržky a doplňovací láhve. Pomocí hadříku otřete všechny součásti a odstraňte zbytky brzdové kapaliny.
  • V případě potřeby propláchněte systém čistou vodou, abyste odstranili zbytky brzdové kapaliny.

2. Zkontrolujte netěsnosti:

- Zkontrolujte všechny hadice, konektory a ventily, zda netěsní. Utáhněte všechny uvolněné spoje a okamžitě vyměňte poškozené součásti, abyste zabránili ztrátě kapaliny a zajistili efektivní provoz.

3. Zkontrolujte systém proudění vzduchu:

- Ujistěte se, že přívod vzduchu (C) a rukojeť průtoku vzduchu (A) fungují správně. Otestujte systém tlakem vzduchu, abyste se ujistili, že průtok je správný.

4. Zkontrolujte blokování:

- Pravidelně kontrolujte, zda kapalinová hadice a všechny adaptéry nejsou ucpané, které by mohly ovlivnit průtok kapaliny během provozu.

Řešení problémů

Pokud při používání odvzdušňovače brzd narazíte na nějaké problémy, postupujte podle následujících kroků pro odstraňování problémů:

1. Do extrakční nádrže není nasávána žádná kapalina:

• Možná příčina: Mosazný uzavírací ventil (1) může být zavřený.
Řešení: Ujistěte se, že je uzavírací ventil ve správné poloze (horizontální pro zavřeno). Otevřete ventil a zkuste to znovu.
• Možná příčina: Rukojeť proudění vzduchu (A) není správně zajištěna.
Řešení: Stiskněte dolů rukojeť proudění vzduchu a ujistěte se, že je zajištěna svorkou (B).

2. Úniky brzdové kapaliny:

• Možná příčina: Uvolněné nebo poškozené spoje.

Řešení: Zkontrolujte správné utěsnění všech hadic, konektorů a adaptérů. Utáhněte spoje nebo vyměňte poškozené díly.

3. Vzduch v brzdovém potrubí po odvzdušnění:

• Možná příčina: Neúplná extrakce tekutiny nebo nesprávná sekvence krvácení.

Řešení: Dvakrát zkontrolujte sekvenci odvzdušňování podle návodu výrobce. Ujistěte se, že hladina kapaliny v doplňovací láhvi je během procesu přiměřená a že je odvzdušňovací vsuvka zcela otevřená.

4. Nadměrné rozlití tekutin:

- Možná příčina: Přeplnění plnicí láhve.

Řešení: Dbejte na to, abyste nepřekročili maximální kapacitu 1 litru doplňovací láhve.
